半导体物理学题库剖析
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
半导体物理复习试题及答案(复习资料)
半导体物理复习试题及复习资料一、选择题1.与绝缘体相比，半导体的价带电子激发到导带所需要的能量（ B ）。
A. 比绝缘体的大B.比绝缘体的小C. 和绝缘体的相同2.受主杂质电离后向半导体提供（ B ），施主杂质电离后向半导体提供（ C ），本征激发向半导体提供（ A ）。
A. 电子和空穴B.空穴C. 电子3.对于一定的N型半导体材料，在温度一定时，减小掺杂浓度，费米能级会（ B ）。
A.上移B.下移C.不变4.在热平衡状态时，P型半导体中的电子浓度和空穴浓度的乘积为常数，它和（ B ）有关A.杂质浓度和温度B.温度和禁带宽度C.杂质浓度和禁带宽度D.杂质类型和温度5.MIS结构发生多子积累时，表面的导电类型与体材料的类型（ B ）。
A.相同B.不同C.无关6.空穴是( B )。
A.带正电的质量为正的粒子B.带正电的质量为正的准粒子C.带正电的质量为负的准粒子D.带负电的质量为负的准粒子7.砷化稼的能带结构是（ A ）能隙结构。
A. 直接B. 间接8. 将Si 掺杂入GaAs 中，若Si 取代Ga 则起（ A ）杂质作用，若Si 取代As 则起（ B ）杂质作用。
A. 施主B. 受主C. 陷阱D. 复合中心9. 在热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ D ），当温度大于热力学温度零度时，能量比F E 小的量子态被电子占据的概率为（ A ）。
A. 大于1/2B. 小于1/2C. 等于1/2D. 等于1E. 等于010. 如图所示的P 型半导体MIS 结构的C -V 特性图中，AB 段代表（ A ），CD 段代表（B ）。
A. 多子积累B. 多子耗尽C. 少子反型D. 平带状态11. P 型半导体发生强反型的条件（ B ）。
A. ⎪⎪⎭⎫ ⎝⎛=i A S n N q T k V ln 0B. ⎪⎪⎭⎫ ⎝⎛≥i A S n N q T k V ln 20 C. ⎪⎪⎭⎫ ⎝⎛=i D S n N q T k V ln 0 D. ⎪⎪⎭⎫ ⎝⎛≥i D S n N q T k V ln 20 12. 金属和半导体接触分为：（ B ）。
《半导体物理学》试题与及答案
练习1-课后习题7
第二章 半导体中杂质和缺陷能级
锑化铟的禁带宽度E g = 0.18 e V ，相对介电常数 εr = 17 ，电子的 有效质量mn∗ = 0.015 m0， m 0为电子的惯性质量，求 ⅰ）施主杂质的电离能， ⅱ）施主的弱束缚电子基态轨道半径。
解：
练习2
第二章 半导体中杂质和缺陷能级
所以样品的电导率为： q(n0 n p0 p )
代入数据得，电导率为2.62 ×1013S/cm 所以，电场强度 E J 1.996103 mA / cm
作业-课后习题2
第四章 半导体的导电性
试计算本征Si 在室温时的电导率，设电子和空穴迁移率分别为1450cm2/V·S 和500cm2/V·S。当掺入百万分之一的As 后，设杂质全部电离，试计算其电 导率。比本征Si 的电导率增大了多少倍？（ni=1.5×1010cm-3; Si原子浓度为 =5.0×1022cm-3,假定掺杂后电子迁移率为900cm2/V·S)
m0为电子惯性质量，k1=1/2a; a=0.314nm。试求： （1）禁带宽度； （2）导带底电子有效质量； （3）价带顶电子有效质量； （4）价带顶电子跃迁到导带底时准动量的变化。
练习2-课后习题2
第一章 半导体中的电子状态
2.晶格常数为0.25nm的一维晶格，当外加102V/m和107V/m 的电 场时，试分别计算电子自能带底运动到能带顶所需的时间。
所以，300k时，
nT 300
(1.05 1019
5.7
1018 )
exp(
0.67 1.61019 21.381023 300)
1.961013cm3
77k时，

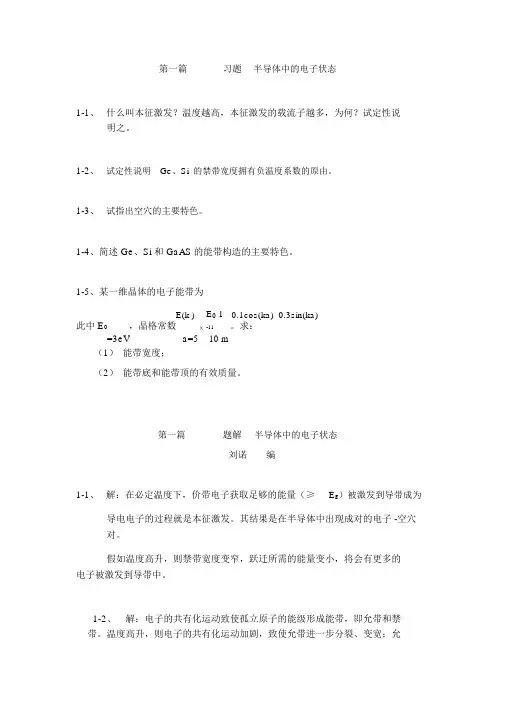

半导体物理重点学习习题及解答
第一篇习题半导体中的电子状态1-1、什么叫本征激发？温度越高，本征激发的载流子越多，为何？试定性说明之。
1-2、试定性说明Ge、Si的禁带宽度拥有负温度系数的原由。
1-3、试指出空穴的主要特色。
1-4、简述 Ge、Si 和 GaAS的能带构造的主要特色。
1-5、某一维晶体的电子能带为E(k ) E0 1 0.1cos(ka) 0.3sin(ka)此中 E0 ，晶格常数х -11 。
求：=3eV a=5 10 m（1）能带宽度；（2）能带底和能带顶的有效质量。
第一篇题解刘诺半导体中的电子状态编1-1、解：在必定温度下，价带电子获取足够的能量（≥E g）被激发到导带成为导电电子的过程就是本征激发。
其结果是在半导体中出现成对的电子 -空穴对。
假如温度高升，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。
1-2、解：电子的共有化运动致使孤立原子的能级形成能带，即允带和禁带。
温度高升，则电子的共有化运动加剧，致使允带进一步分裂、变宽；允带变宽，则致使允带与允带之间的禁带相对变窄。
反之，温度降低，将致使禁带变宽。
所以， Ge、Si 的禁带宽度拥有负温度系数。
1-3、解：空穴是未被电子占有的空量子态，被用来描绘半满带中的大批电子的集体运动状态，是准粒子。
主要特色以下：A、荷正电： +q；B、空穴浓度表示为p（电子浓度表示为n）；C、 E P=-E nD、m P*=-m n* 。
1-4、解：（1） Ge、Si:a）Eg (Si：；Eg (Ge：；b）间接能隙构造c）禁带宽度 E g随温度增添而减小；（2） GaAs：a）E g（ 300K）第二篇习题-半导体中的杂质和缺点能级刘诺编2-1、什么叫浅能级杂质？它们电离后有何特色？2-2、什么叫施主？什么叫施主电离？施主电离前后有何特色？试举例说明之，并用能带图表征出n 型半导体。
2-3、什么叫受主？什么叫受主电离？受主电离前后有何特色？试举例说明之，并用能带图表征出p 型半导体。
半导体物理试题及答案
半导体物理试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这是由于（）。
A. 半导体的原子结构B. 半导体的电子结构C. 半导体的能带结构D. 半导体的晶格结构答案：C2. 在半导体中，电子从价带跃迁到导带需要（）。
A. 吸收能量B. 释放能量C. 吸收光子D. 释放光子答案：A3. PN结形成的基础是（）。
A. 杂质掺杂B. 温度变化C. 压力变化D. 磁场变化答案：A4. 半导体器件中的载流子主要是指（）。
A. 电子B. 空穴C. 电子和空穴D. 光子答案：C5. 半导体的掺杂浓度越高，其导电性能（）。
A. 越好B. 越差C. 不变D. 先变好再变差答案：A二、填空题（每题2分，共20分）1. 半导体的导电性能可以通过改变其________来调节。
答案：掺杂浓度2. 半导体的能带结构中，价带和导带之间的能量差称为________。
答案：带隙3. 在半导体中，电子和空穴的复合现象称为________。
答案：复合4. 半导体器件中的二极管具有单向导电性，其导通方向是从________到________。
答案：阳极阴极5. 半导体的PN结在外加正向电压时，其内部电场会________。
答案：减弱三、简答题（每题10分，共30分）1. 简述半导体的掺杂原理。
答案：半导体的掺杂原理是指通过向半导体材料中掺入少量的杂质元素，改变其电子结构，从而调节其导电性能。
掺入的杂质元素可以是施主杂质（如磷、砷等），它们会向半导体中引入额外的电子，形成N型半导体；也可以是受主杂质（如硼、铝等），它们会在半导体中形成空穴，形成P型半导体。
2. 描述PN结的工作原理。
答案：PN结是由P型半导体和N型半导体结合而成的结构。
在PN结中，P型半导体的空穴会向N型半导体扩散，而N型半导体的电子会向P型半导体扩散。
由于扩散作用，会在PN结的交界面形成一个内建电场，该电场会阻止更多的载流子通过PN结。
半导体物理学题库
半导体物理学题库半导体物理学是研究半导体材料物理性质和内部微观过程的学科，它对于现代电子技术的发展起着至关重要的作用。
为了帮助大家更好地学习和掌握这门学科，我们精心整理了一份半导体物理学题库。
一、选择题1、以下哪种材料不是常见的半导体？（）A 硅B 锗C 铜D 砷化镓答案：C解析：铜是导体，不是半导体。
硅、锗和砷化镓都是常见的半导体材料。
2、半导体中载流子的主要类型有（）A 电子和空穴B 正离子和负离子C 质子和中子D 原子和分子答案：A解析：在半导体中，参与导电的载流子主要是电子和空穴。
3、本征半导体的电导率主要取决于（）A 温度B 杂质浓度C 晶体结构D 外加电场答案：A解析：本征半导体的电导率主要由温度决定，温度升高，本征激发增强，载流子浓度增加，电导率增大。
4、施主杂质在半导体中提供（）A 电子B 空穴C 电子和空穴D 既不提供电子也不提供空穴答案：A解析：施主杂质能够释放电子，从而增加半导体中的电子浓度。
5、受主杂质在半导体中提供（）A 电子B 空穴C 电子和空穴D 既不提供电子也不提供空穴答案：B解析：受主杂质能够接受电子，从而增加半导体中的空穴浓度。
二、填空题1、半导体的能带结构中，导带和价带之间的能量间隔称为________。
答案：禁带宽度2、常见的半导体晶体结构有________、＿_______和________。
答案：金刚石结构、闪锌矿结构、纤锌矿结构3、本征半导体中，电子浓度和空穴浓度的乘积是一个________。
答案：常数4、半导体中的扩散电流是由________引起的。
答案：载流子浓度梯度5、当半导体处于热平衡状态时，费米能级的位置在________。
答案：禁带中央附近三、简答题1、简述半导体的导电机制。
答：半导体的导电机制主要依靠电子和空穴两种载流子。
在本征半导体中，温度升高时，价带中的电子获得能量跃迁到导带，形成电子空穴对，从而产生导电能力。
在外加电场作用下，电子和空穴分别向相反的方向移动，形成电流。
《半导体物理学》习题库完整
《半导体物理学》习题库完整第1章思考题和习题1. 300K时硅的晶格常数a=5.43?，求每个晶胞所含的完整原⼦数和原⼦密度为多少？2. 综述半导体材料的基本特性及Si、GaAs的晶格结构和特征。
3. 画出绝缘体、半导体、导体的简化能带图，并对它们的导电性能作出定性解释。
4. 以硅为例，简述半导体能带的形成过程。
5. 证明本征半导体的本征费⽶能级E i位于禁带中央。
6. 简述迁移率、扩散长度的物理意义。
7. 室温下硅的有效态密度Nc=2.8×1019cm-3,κT=0.026eV,禁带宽度Eg=1.12eV，如果忽略禁带宽度随温度的变化，求：（a）计算77K、300K、473K 3个温度下的本征载流⼦浓度。
（b） 300K本征硅电⼦和空⽳的迁移率分别为1450cm2/V·s和500cm2/V·s，计算本征硅的电阻率是多少？8. 某硅棒掺有浓度分别为1016/cm3和1018/cm3的磷，求室温下的载流⼦浓度及费⽶能级E FN的位置（分别从导带底和本征费⽶能级算起）。
9. 某硅棒掺有浓度分别为1015/cm3和1017/cm3的硼，求室温下的载流⼦浓度及费⽶能级E FP的位置（分别从价带顶和本征费⽶能级算起）。
10. 求室温下掺磷为1017/cm3的N+型硅的电阻率与电导率。
11. 掺有浓度为3×1016cm-3的硼原⼦的硅，室温下计算：（a）光注⼊△n=△p=3×1012cm-3的⾮平衡载流⼦，是否为⼩注⼊？为什么？（b）附加光电导率△σ为多少？（c）画出光注⼊下的准费⽶能级E’FN和E’FP(E i为参考)的位置⽰意图。
（d）画出平衡下的能带图，标出E C、E V、E FP、E i能级的位置，在此基础上再画出光注⼊时，E FP’和E FN’，并说明偏离E FP的程度是不同的。
12. 室温下施主杂质浓度N D=4×1015 cm-3的N型半导体，测得载流⼦迁移率µn=1050cm2/V·s，µp=400 cm2/V·s,κT/q=0.026V,求相应的扩散系数和扩散长度为多少？第2章思考题和习题1．简述ＰＮ结空间电荷区的形成过程和动态平衡过程。
半导体物理习题问题详解
第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。
即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。
解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。
例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。
试求：（1）能带的宽度；（2）能带底部和顶部电子的有效质量。
解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。
当时，代入（2）得：对应E(k)的极大值。
根据上述结果，求得和即可求得能带宽度。
故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。
2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。
3 试指出空穴的主要特征。
4 简述Ge、Si和GaAs的能带结构的主要特征。
5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。
求：（1）能带宽度；（2）能带底和能带顶的有效质量。
6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同？原子中内层电子和外层电子参与共有化运动有何不同？7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此？为什么？10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。
半导体物理试题库及答案
半导体物理试题库及答案一、单项选择题1. 半导体材料中，导带和价带之间的能量差称为（）。
A. 能带间隙B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 在半导体中，电子从价带跃迁到导带所需的最小能量称为（）。
A. 能带间隙B. 费米能级C. 载流子浓度D. 电子亲和能答案：A3. 半导体材料的导电性主要取决于（）。
A. 原子核B. 电子C. 空穴D. 离子答案：B4. 在半导体中，电子和空穴的复合会导致（）。
A. 发光B. 发热C. 电导增加D. 电导减少答案：A5. 半导体的掺杂可以改变其（）。
A. 颜色B. 密度C. 导电性D. 硬度答案：C二、多项选择题1. 半导体材料可以分为以下哪些类型？（）A. 元素半导体B. 化合物半导体C. 合金半导体D. 有机半导体答案：ABCD2. 以下哪些因素会影响半导体的导电性？（）A. 温度B. 掺杂浓度C. 光照D. 压力答案：ABCD3. 在半导体物理中，以下哪些是描述半导体特性的重要参数？（）A. 载流子浓度B. 迁移率C. 能带间隙D. 电子亲和能答案：ABCD三、判断题1. 半导体的导电性介于导体和绝缘体之间。
（）答案：正确2. 半导体材料的能带间隙越大，其导电性越好。
（）答案：错误3. 掺杂可以增加半导体的载流子浓度，从而提高其导电性。
（）答案：正确4. 半导体中的电子和空穴是实际存在的粒子。
（）答案：错误5. 半导体材料的导电性只受温度影响。
（）答案：错误四、简答题1. 简述半导体的能带理论。
答案：半导体的能带理论描述了固体材料中电子的能量状态。
在半导体中，电子的能量状态被分为不同的能带，主要包括价带和导带。
价带中的电子是束缚态，而导带中的电子是自由态，可以参与导电。
能带间隙是指导带底部和价带顶部之间的能量差，它决定了半导体的导电性。
2. 什么是p型半导体和n型半导体？答案：p型半导体是指通过掺杂受主杂质（如硼）而形成的半导体，其中空穴是主要的载流子。
半导体物理试题库及答案
半导体物理试题库及答案一、单项选择题（每题2分，共20分）1. 在半导体中，电子从价带跃迁到导带所需能量的最小值称为：A. 禁带宽度B. 费米能级C. 载流子浓度D. 电子亲和能答案：A2. 下列哪种半导体材料的禁带宽度大于硅？A. 锗B. 砷化镓C. 硅D. 碳化硅答案：D3. PN结在正向偏置时，其导电性能主要取决于：A. 电子B. 空穴C. 杂质D. 复合答案：B4. 半导体器件中，二极管的导通电压通常为：A. 0.2VB. 0.7VC. 1.5VD. 3.3V答案：B5. 在半导体物理学中，霍尔效应可以用来测量：A. 载流子浓度B. 载流子迁移率C. 载流子类型D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响半导体的载流子浓度？（多选）A. 温度B. 光照C. 杂质浓度D. 材料类型答案：ABCD2. 半导体器件的能带结构包括：A. 价带B. 导带C. 禁带D. 费米能级答案：ABC3. 下列哪些是半导体材料的特性？（多选）A. 导电性介于导体和绝缘体之间B. 导电性随温度升高而增加C. 导电性随光照强度增加而增加D. 导电性随杂质浓度增加而增加答案：ABCD三、填空题（每空1分，共20分）1. 半导体材料的导电性可以通过掺杂来改变，其中掺入____类型的杂质可以增加载流子浓度。
答案：施主2. 在PN结中，当外加电压的方向与PN结内电场方向相反时，称为______偏置。
答案：反向3. 半导体材料的导电性随温度升高而______。
答案：增加4. 半导体器件的能带结构中，价带和导带之间的区域称为______。
答案：禁带5. 霍尔效应测量中，当载流子受到垂直于电流方向的磁场作用时，会在垂直于电流和磁场的方向上产生______。
答案：霍尔电压四、简答题（每题5分，共10分）1. 简述半导体材料的导电机制。
答案：半导体材料的导电机制主要涉及价带中的电子获得足够能量跃迁到导带，从而成为自由电子，同时在价带中留下空穴。
半导体物理考试重点 (1)剖析
半导体物理考试重点题型：名词解释3*10=30分；简答题4*5=20分；证明题10*2=20分；计算题15*2=30分一．名词解释1、施主杂志：在半导体中电离时，能够释放电子而产生导电电子并形成正电中心的杂质称为施主杂质。
2、受主杂志：在半导体中电离时，能够释放空穴而产生导电空穴并形成负电中心的杂质称为受主杂质。
3、本征半导体：完全不含缺陷且无晶格缺陷的纯净半导体称为本征半导体。
实际半导体不可能绝对地纯净，本征半导体一般是指导电主要由本征激发决定的纯净半导体。
4、多子、少子（1）少子：指少数载流子，是相对于多子而言的。
如在半导体材料中某种载流子占少数，在导电中起到次要作用，则称它为少子。
（2）多子：指多数载流子，是相对于少子而言的。
如在半导体材料中某种载流子占多数，在导电中起到主要作用，则称它为多子。
5、禁带、导带、价带（1）禁带：能带结构中能量密度为0的能量区间。
常用来表示导带与价带之间能量密度为0的能量区间。
（2）导带：对于被电子部分占满的能带，在外电场作用下，电子可以从外电场中吸收能量跃迁到未被电子占据的能级去，形成电流，起导电作用，常称这种能带为导带（3）价带：电子占据了一个能带中的所有的状态，称该能带为满带，最上面的一个满带称为价带6、杂质补偿施主杂质和受主杂质有互相抵消的作用，通常称为杂质的补偿作用。
7、电离能：使多余的价电子挣脱束缚成为导电电子所需要的能量称为电离能8、（1）费米能级:费米能级是绝对零度时电子的最高能级。
（2）受主能级：被受主杂质所束缚的空穴的能量状态称为受主能级（3）施主能级：被施主杂质束缚的电子的能量状态称为施主能级9、功函数：功函数是指真空电子能级E0 与半导体的费米能级EF 之差。
10、电子亲和能：真空的自由电子能级与导带底能级之间的能量差，也就是把导带底的电子拿出到真空去而变成自由电子所需要的能量。
11、直/间接复合（1）直接复合：电子在导带和价带之间的直接跃迁，引起电子和空穴的复合，称为直接复合。
