初中物理电学计算题经典练习附答案和解析
物理电学计算经典练习 解题要求：1.写出所依据的主要公式或变形公式 2.写出代入数据的过程 3.计算过程和结果都要写明单位
1． 如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求： 1） 通过电阻R1的电流I1; 2） 电阻R2两端的电压U2。 （2A,8V）
解析：考查欧姆定律 2． 如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求： 1) 电压表的示数； 2) 电阻R1=？(6V30Ω)
解析:考查并联电路中电流电压规律 3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A； 求：电阻R1， R2各为多少欧？(200Ω50Ω) 解析:考查并联电路电流与电阻成反比的关系 4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W. 求：电源电压U及电阻R1和R2的阻值。(15V 5Ω 10Ω)
解析:考查S闭合时短路，S断开时电压与电阻成正比 5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时； 求：1）通过电阻R2的电流为多少？ 2）R2两端的电压为多少？ 3）5min内电流通过R2做功多少？ (0.25A 0.75A)
解析:考查串联电路中I R U 三者的关系 6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。求： 1） 当开关S断开时电流表A的读数 2） 当开关S闭合时电流表A的读数 解析:考查欧姆电律与并联电路分析 7. 如图6所示，电源电压U不变，R1=6Ω. 1) 当开关S断开时电流表A的示数为1A,求R1 两端的电压； 2)当开关S闭合时电流表A的示数为1.2A, 求R2的电阻值。 (6V 30Ω)
解析:考查欧姆电律与并联电路分析 8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。 求:电阻R2两端电压和电阻R1的电功率。(5V 1W)
解析:考查功率的计算公式与串联电路中电压电阻关系 9．如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。 求：1）电阻R1和R2的阻值各为多少欧？(4Ω 1Ω) 2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W 64W) 解析:考查欧姆电律与求功率公式 10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1
和R2的电流之比为I1： I2=2：3。求：电阻R2的阻值和电源的总电压。
(4Ω 2V)
解析:考查并联电路中R U 之间的关系 11．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω)
解析:考查熟悉铭牌，考查正常发光的理解，考查串联电路中R 、U的关系 12．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A 3A)
解析:考查铭牌，并联电路U R I之间的关系 13. 如图12所示，A是标有“24V 60W”的用电器，E是串联后电压为32V的电源，S为开关，B是滑动变阻器。若确保用电器A正常工作，请把图中电路连起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。(3.2Ω 20W) 解析:考查欧姆电律与公式熟悉程度 14．如图13所示，电流表示数为0.8A，标有“6V 3W”的灯L恰正常发光，求:1)电阻R的阻值和通过R的电流；2）电流通过灯L和电阻R做功之比。 (20Ω 0.3A 5：3)
解析:考查正常发光理解与并联电路中R U I 15．如图14所示 电源电压是36V并保持不变，灯L1的电阻为30Ω。当S1S2闭合时，电流表示数为1.8A，求：1）通过灯L1的电流是多少安；2) 灯L2的实际功率(1.2A 21.6W)
解析:考查并联电路的理解 16．如图15所示， R1=500Ω， R2=250Ω，并联接在电源上，电流表示数为0.2A。 求：R1 、R2 的电功率分别是多少？(20W 40W) 解析:考查并联电路中R U I的关系，熟悉P的公式 17.如图16所示，已知：R1=6Ω，S闭合时R2中的电流为3A,它此时消耗的功率是36W。求：电源电压U和电阻R1的功率各为多大？(12V 24W)
解析:考查公式熟悉程度，与并联电路中I R的关系 18. 如图17所示，R1为定值电阻，R2为滑动变阻器，电源电压U不变。当滑动变阻器的滑片P滑到a端和b端时，R1消耗的功率之比为9：1；且滑片P滑到a端时，电流表示数为6A, 滑片P滑到b端时,电压表的示数为8V。求：电阻R1和R2阻值各为多少？电源电压多大？(2Ω 4Ω 12V)
解析:考查滑动变阻器，公式的熟悉程度 19. 如图18所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。(20V 10Ω) 20. 如图19所示，电源电压不变，滑动变阻器的滑片P放在c处，已知ac的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时，电压表的示数为9V。求;在这两种情况下，灯泡L的功率各为多大？（灯L的电阻不变）
21. 如图20所示，灯L的电阻和电源电压U不变，滑片P从滑动变阻器的中点移到b端时，电压表前后示数之比是1.6：1。求： 1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比； 2）若滑动变阻器的最大阻值Rab=60Ω, 电灯L的电阻是多少？ (2.56:1 20Ω)
22.如果将两个定值电阻R1和R2以某种形式连接起来，两端与电源接通，则电阻R1消耗的电功率为9W；如果将这两个电阻换另外一种形式连接起来后，两端仍与该电源接通，则电阻R1消耗的电功率为16W，且通过电阻R2的电流为4A。求： 1）电源电压； 2）电阻R1和R2的阻值为多大？（12V 4Ω 3Ω） 23. 如图21所示，R0为定值电阻，当滑动变阻器的滑片P滑到M点时，电压表示数为9V；当滑片P滑到N点时，变阻器连入电路的阻值为滑片P滑到M点时变阻器连入电路的阻值的5倍，此时电压表示数为4.5V。已知R0=3Ω。求：1）电源电压；2）滑片P滑到N点时变阻器的电功率。(12V 11.25W)
24. 如图22所示， 电源电压不变，电灯L的电阻不变。开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。求：1）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少？2).滑片P在c和b时，电灯L的电功率之比等于多少？(1:2 9:4) 25．一个电热器接在电压为220V的电源上，电热器的电功率为25W;在使用时，发现它产生热太快，需要将它功率变为16W。如果电源电压不变，且电热器的电阻不随温度变化，求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R消耗的电功率有多大？(484Ω 4W)
26．如图23所示，R0=5Ω。当滑动变阻器R的滑片P由某一位置滑到另一个位置时，电压表的示数由4V变为8V,并且滑动变阻器前后两次消耗的功率之比为25：1。求：1）电源电压为多大？2）当滑动变阻器R的滑片在这两个位置时，分别使用的阻值为多大？(9V 4Ω 40Ω) 27．如图24所示，灯丝电阻为RL且保持不变。已知：R1=2RL，电源电压U=10V并且不变。先闭合开关S,并调节滑动变阻器的滑片P，使它位于变阻器电阻R2的A处，这时它的功率为2W;后断开开关S，并调节滑片P使它位于R2的B处，这时R2的功率为0.25W。电压表先后的示数之比为2：1。求：1）先后通过R2的电流IA与IB之比；2）开关S断开，滑片位于R2
的B处时，R2接入电路的电阻值为多大？(2:1 4Ω)
28. 如图25所示，电路两端的电压U=6V且保持不变。L是标有“６Ｖ３Ｗ”的灯泡，它的电阻不随温度变化。滑动变阻器的滑片位于某一位置时，电压表的示数为Ｕ1，滑动变阻器消耗的电功率为Ｐ1；移动滑片到另一位置时，电压表的示数为Ｕ2，滑动变阻器消耗的功率为Ｐ2。要使Ｕ2＝２Ｕ1，Ｐ2＝Ｐ1滑动变阻器的总电阻至少是多少欧？(24Ω) 29．如图26所示，电源电压保持不变，S1和S2是两个可以同时断开或同时闭合的联动开关。已知：R1=12Ω，当两个开关同时处于某一工作状态（断开或闭合）时，R3的功率Ｐ3为2.25W; 当两个开关同时处于另一工作状态时，电流表的示数为2A,此时的功率Ｐ2为12W。求：电源电压和R2、 R3
的阻值各为多少？(12V 12Ω 36Ω或4Ω)
30．如图27所示，电源电压保持不变，灯L的电阻RL>R2,电阻R1=10Ω。当开关S闭合，滑动变阻器的滑片P在a端时，灯L正常发光，电流表的示数为1.8A,若此将开关S断开，电流表的示数改变了0.6A；如果开关S仍是断开的，滑片P移动到b端时，变阻器消耗的功率为1W。求：这时灯L的实际功率。(0.2W)

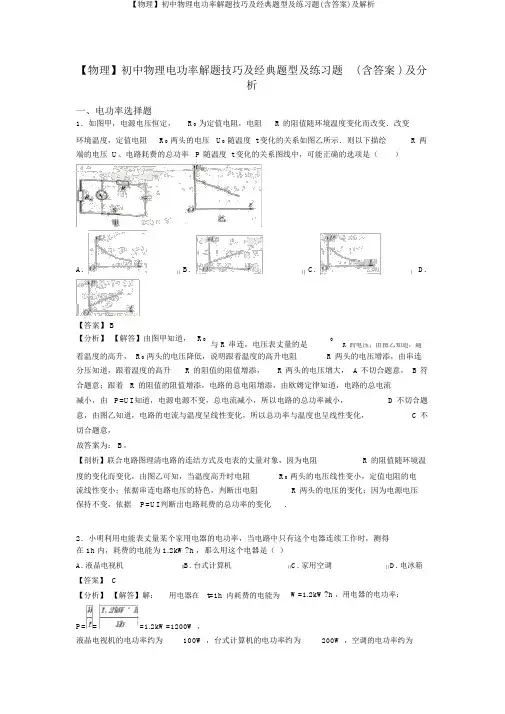

【物理】初中物理电功率解题技巧及经典题型及练习题(含答案)及解析
【物理】初中物理电功率解题技巧及经典题型及练习题 ( 含答案 ) 及分析一、电功率选择题1．如图甲，电源电压恒定，R0为定值电阻，电阻R 的阻值随环境温度变化而改变．改变环境温度，定值电阻R0两头的电压 U0随温度 t 变化的关系如图乙所示．则以下描绘R 两端的电压 U、电路耗费的总功率 P 随温度 t 变化的关系图线中，可能正确的选项是（）A. B. C. D.【答案】 B【分析】【解答】由图甲知道， R0与 R 串连，电压表丈量的是0R 的电压；由图乙知道，随着温度的高升， R0两头的电压降低，说明跟着温度的高升电阻R 两头的电压增添，由串连分压知道，跟着温度的高升R 的阻值的阻值增添，R 两头的电压增大， A 不切合题意， B 符合题意；跟着 R 的阻值的阻值增添，电路的总电阻增添，由欧姆定律知道，电路的总电流减小，由 P=UI 知道，电源电源不变，总电流减小，所以电路的总功率减小， D 不切合题意，由图乙知道，电路的电流与温度呈线性变化，所以总功率与温度也呈线性变化， C 不切合题意，故答案为： B。
【剖析】联合电路图理清电路的连结方式及电表的丈量对象，因为电阻R 的阻值随环境温度的变化而变化，由图乙可知，当温度高升时电阻R0两头的电压线性变小，定值电阻的电流线性变小；依据串连电路电压的特色，判断出电阻R 两头的电压的变化；因为电源电压保持不变，依据P=UI 判断出电路耗费的总功率的变化.2．小明利用电能表丈量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在 1h 内，耗费的电能为 1.2kW?h ，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【分析】【解答】解：用电器在t=1h内耗费的电能为W=1.2kW?h ，用电器的电功率：P= ==1.2kW=1200W ，液晶电视机的电功率约为100W ，台式计算机的电功率约为200W ，空调的电功率约为1000W ，电冰箱的功率约为100W ，所以电功率是1200W 的用电器是空调．应选 C．【剖析】依据用电器在1h内耗费的电能，联合公式P=，求出电功率，再与题目中给出的用电器的功率比较即可．3．有两个额定电压同样的电热水壶甲和乙，甲的额定功率为1800W ，乙的额定功率为1200W．两个电热水壶都正常工作时，以下说法中正确的选项是（）A. 甲电热水壶两头的电压较高B. 电流经过甲电热水壶做功较快C. 经过两个电热水壶的电流相等D相.同时间内，两个电热水壶耗费的电能同样多【答案】 B【分析】【解答】 A. 因为两个电热水壶的额定电压同样，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两头的电压相等， A 不切合题意；B. 都正常工作时，甲的额定功率大，所以电流经过甲电热水壶做功较快， B 切合题意；C. 都正常工作时，甲的额定功率大，依据，经过甲电热水壶的电流大， C 不切合题意；D. 都正常工作时，甲的额定功率大，依据可知，同样时间内，甲电热水壶耗费的电能多， D 不切合题意；故答案为： B。
(word完整版)初中物理必做的8道电学经典基础计算题(附答案)(精编)
初中物理计算题分类复习、串、并联电路计算: 2、图2所示，用电压表分别测量 L i 两端的电压U 、L 2两端的电压U 2以及L i 、L 2 串联的总电压U,请根据表盘读数回答下列问题：⑴L i 两端的电压U 是多大？⑵ L 2两端的电压U 2是多大？⑶L i 、L 2串联的总电压U 是多大？⑷电源电压是多大？■ ■ ■ ■ ■ ■ - 3 15_ 3 15图2、欧姆定律计算:3、如图3所示,R i =iO^尺2=15心,电流表示数是1A,求：（1）R 中电流I 1和R4、如图4所示电路中，当电源电压为4 V 时，电压表的示数为1 V ;当电源电中12各是多大？ （ 2）电压表的示数是多大?1、在图1所示的电路中,当S i 闭合,S2、S 3断开时,电压表的示数为6 V,当S 、S 断开,S 2闭合时,电压表的示数为3 V.求：（1）电源电压是多少？（2）当S S 3压增至12 V时，电流表的示数为O.5 A0求电阻T卜图48、如图7所示电路中，小灯泡L 标有“6V 3W ”字样，F 2=12Q ，当S 、S 2都闭 合时，电流表示数为0.8A ，这时小灯泡L 正常发光，求：⑴电源电压 U;⑵电阻 三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4. 5V, R1阻值为5Q,滑 动变阻器R2最大阻值为20Q,电流表量程为0〜0. 6A ,电 压表量程为0〜3V 。
求：（1）滑动变阻器允许接入电路的阻值 范围；（2）正常工作时整个电路消耗的最大功率。
&某电热水瓶的铭牌如下表所示。
若热水瓶内装满 水，在额定电压下工作（外界大气压强为 1个标准 大气压）。
求：（1）保温时通过电热水瓶的电流是 多少？ （ 2）加热时电热水瓶的电阻多大？（ 3）若 瓶内20T 的水加热10min 正好烧开，则加热时电热 水瓶的热效率是多少？ （ 4）请你尝试画出电热水瓶 的内部电路图。
电源 220功率加热保温7、某校同学在研究用电器的电功率时连接了如图 6所示的电路，电路中电员两 端电压保持不变。
初中物理中考：电学计算题(答案)
初中物理中考：电学计算题(答案)2. (1) 灯L的阻值为U/I=6/3=2Ω。
(2) 电阻R在60s内产生的热量为Q=I^2Rt=1^2*6*60=360J。
3. (1) 根据欧姆定律，电流I=U/(R1+R2)=0.2A，所以电源电压U=3V。
4. (1) 由图2可知，电阻R1的电压为4V，所以电源电压为U=4+6=10V。
5. (1) 由电路图可知，电路总电阻为2*5*3*10^3=30kΩ，所以单根电话线的电阻为15kΩ/km。
6. (1) 通过R1的电流为I1=U/R1=0.6A，通过R2的电流为I2=0.2A，所以R2的阻值为R2=U/I2-R1=20Ω。
7. (1) 由电路图可知，电阻R1两端的电压为U1=12-8=4V。
8. 根据图乙可知，电流表的示数在t=0时刻为0，在t=0.2s时刻达到最大值。
根据图丙可知，当F=5*10^6N时，压力传感器的阻值为RN=0。
所以当电流表示数达到最大值时，压力传感器的阻值为RN=0，根据电路图可知，此时电路总电阻为R=20Ω，电流为I=U/R=1.8A。
根据压力传感器的阻值变化关系可得，当F=5*10^6N时，电路中的电阻为R'=RN+R*N/S=20Ω，所以撞击力为F=U^2/R'=36^2/20=64.8N。
1. 在重物下落到撞击玻璃样品之前的时间内，电阻R两端的电压是多少？2. 玻璃样品受到的最大撞击力是多少？1. 电热水壶正常工作时，电流为5A。
如果每天使用1小时，一个月用电量为33kW·h。
2. (1) 灯L正常发光时的电阻为12Ω；(2) 只闭合S1、S3时，电阻R在60秒内产生的热量为360J；(3) 要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L与电阻R串联，此时的最小电功率为2W。
初中物理中考《电学》实验探究题专题训练 (10)(含答案解析)
中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。
接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。
此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。
从U形管的液面变化情况来看要比上一次_____。
（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。
（1）连接电路时，开关应_______。
请用笔画线代替导线，在图甲中将实物电路连接完整。
要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。
完整版初中物理电学计算题经典练习含答案
物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位,U=12V；求：, R=4Ω1．如图所示，已知R=2Ω121; 的电流I通过电阻R1）11两端的电压U电阻R2）。
22）（2A,8V ，求：R的电流是0.3A所示，电流表示数为0.5A, R=20Ω,通过2．如图222电压表的示数；1))Ω？(6V30电阻2) R=1；的示数为0.2AR=4R,电流表A3. 如图3所示，电源电压为8V，21) 50Ω(200， R各为多少欧？Ω求：电阻R21的电流为闭合时，通过电阻R所示，电源电压U不变，当开关S4. 如图4110W.R的电功率为两端电压为5V，3A。
当电路中开关S断开时，R21)Ω(15V 5Ω 10R求：电源电压U及电阻和R的阻值。
21；把R接入电路中后，通过电阻R的电流为40mAΩ的电阻5.把阻值为30011R和R串联接入同一电路中时；阻值为200Ω的电阻12的电流为多少？）通过电阻R求：12两端的电压为多少？2）R2 3）5min内电流通过R做功多少？2(0.25A 0.75A), =12RΩ所示，电源电压恒为6. 如图53V，知1Ω。
求：R=62的读数S断开时电流表A当开关）1的读数A闭合时电流表S当开关）2．7. 如图6所示，电源电压U不变，R=6Ω.当开关S断开时电流表A的示数为1A,求R 两端的电压；12)当开关S闭合时电流表A的示11)数为1.2A,求R的电阻值。
2(6V 30Ω)8．如图7所示，定值电阻R和R串联，电源电压为7V，电流表的示数为210.5A, R的电功率为2.5W。
2求:电阻R两端电压和电阻R的电功率。
(5V 1W)．如图8所示，电源电压为8V，且保持不变。
R=4R。
当开关S断开时，21电流表的示数为2A。
129求：1）电阻R和R的阻值各为多少欧？(4Ω 1Ω)）当开关S闭合时电阻R和R的电功率各为多大？(16W 64W)21221R=0.5A, 通过电阻Ω，通过电阻所示，已知R=6R的电流I10．如图91212的阻值和电源的总电压。

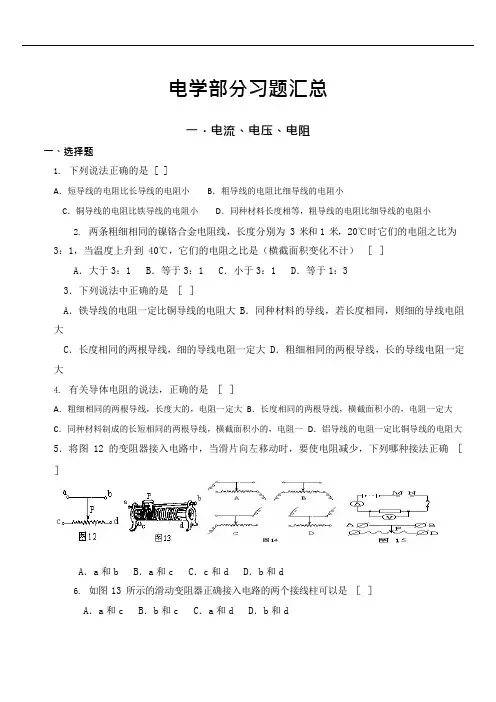

(完整)初中物理电学经典习题100题汇总(含详细答案),推荐文档
