变电站工程接地网敷设安装施工安全技术交底(通用版)
( 安全管理 )
单 位：
_________________________
姓 名：
_________________________
日 期：
_________________________
精品文档 / Word文档 / 文字可改
变电站工程接地网敷设安装施
工安全技术交底(通用版)
Safety management is an important part of enterprise production management. It promotes the
progress of enterprise work and promotes economic efficiency.
实用文本 | DOCUMENT TEMPLATE
电力安全
第 2 页
变电站工程接地网敷设安装施工安全技术
交底(通用版)
1.作业指导书/施工措施:接地网敷设安装
2.施工图(图号):B1521S-D0106
3.其他:电气安装工程接地装置施工及验收规范
4.要点:接地网施工包括总地网和综合楼地网
（1）站内水平接地体埋深为最终地表高程以下0.6米。垂直接
地体顶部距地表也是0.6米。
（2）总地网材料采用?16圆铜导体，接地导体之间焊接搭接，
搭接长度大于100mm，双侧连续实焊。水平接地体交叉处和垂直接地
体与水平接地体连接处用边长各为150mm直角拐弯导体辅助连接。
（3）综合楼内地网材料采用?16镀锌园钢，联结方式为焊接。
（4）综合楼内接地干线浅埋于楼板内，引上线靠墙明敷。
说明：安全管理是企业生产管理的重要组成部分，与企业的其它管理密切联系、
互相影响、互相促进。搞好安全管理，有助于改进企业管理，全面推进企业各
方面工作的进步，促进经济效益的提高。
实用文本 | DOCUMENT TEMPLATE
电力安全
第 3 页
（5）所有接地端子用扁钢制作，靠墙安装，伸出地面200mm,
配M16x15螺栓.电动机械和电动工器具外壳接地良好，电源线绝缘
无破损，连接牢靠不松动；电焊面罩无破损不漏光。使用钻床时严
禁戴纱手套操作。进入施工现场戴好安全帽，登高作业打好安全带。
（6）使用氧气、乙炔气体时，氧气瓶与乙炔瓶摆放稳固，之间
的距离要保持10M以上，不要在氧气与乙炔瓶附近抽烟、点火，收
工时氧气瓶与乙炔瓶要关死，防止漏气。
（7）接地电阻不大于0.5欧姆.
云博创意设计
MzYunBo Creative Design Co., Ltd.
变压器接地安全技术交底模板
一、交底对象全体参与变压器接地施工及维护的相关人员。
二、交底时间[具体时间]三、交底内容1. 安全重要性变压器作为电力系统中的重要设备，其接地安全性直接关系到电力系统的稳定运行和人身安全。
正确的接地技术可以有效防止因绝缘损坏引起的触电事故，降低雷电过电压对设备的影响。
2. 接地系统要求（1）变压器接地系统应采用TN-S或TT系统，具体根据现场实际情况选择。
（2）接地极应选用耐腐蚀、导电性能良好的材料，如铜、不锈钢等。
（3）接地电阻应符合相关标准要求，具体如下：- 独立的防雷保护接地电阻应小于等于10欧；- 独立的安全保护接地电阻应小于等于4欧；- 独立的交流工作接地电阻应小于等于4欧；- 独立的直流工作接地电阻应小于等于4欧；- 防静电接地电阻一般要求小于等于100欧。
3. 接地施工要点（1）施工前，应对施工现场进行勘察，确保施工环境安全。
（2）施工过程中，应严格按照施工图纸和规范要求进行操作。
（3）接地极的埋设深度应符合规范要求，一般为0.6m至1.0m。
（4）接地线应选用合格的产品，连接牢固，不得有松动、断裂等现象。
（5）接地系统完成后，应进行接地电阻测试，确保符合要求。
4. 接地维护（1）定期检查接地系统，发现异常情况应及时处理。
（2）对接地线、接地极等进行定期清洁，防止腐蚀。
（3）对接地系统进行定期测试，确保接地性能良好。
5. 应急措施（1）发生接地故障时，应立即切断故障点电源，隔离故障区域。
（2）在故障排除前，应禁止人员进入故障区域。
（3）如发生人员触电事故，应立即切断电源，进行急救。
四、注意事项1. 施工过程中，必须佩戴安全帽、工作服、工作鞋等防护用品。
2. 施工现场应设置警示标志，确保施工安全。
3. 施工人员应熟悉变压器接地技术要求，掌握施工技能。
4. 严禁非专业人员操作变压器接地设备。
五、接受交底班组或员工签名[接受交底班组或员工签名]六、交底人[交底人姓名]七、交底部门[交底部门名称]八、施工期限[施工期限]九、备注本交底模板仅供参考，具体施工要求应以相关规范和现场实际情况为准。

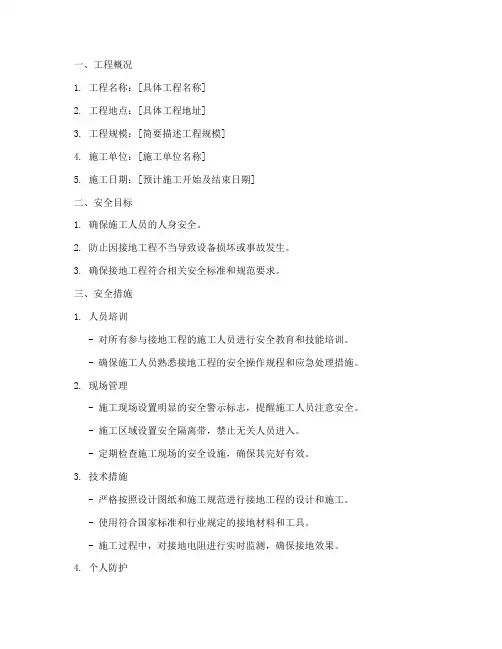

接地工程安全技术交底模板
一、工程概况1. 工程名称：[具体工程名称]2. 工程地点：[具体工程地址]3. 工程规模：[简要描述工程规模]4. 施工单位：[施工单位名称]5. 施工日期：[预计施工开始及结束日期]二、安全目标1. 确保施工人员的人身安全。
2. 防止因接地工程不当导致设备损坏或事故发生。
3. 确保接地工程符合相关安全标准和规范要求。
三、安全措施1. 人员培训- 对所有参与接地工程的施工人员进行安全教育和技能培训。
- 确保施工人员熟悉接地工程的安全操作规程和应急处理措施。
2. 现场管理- 施工现场设置明显的安全警示标志，提醒施工人员注意安全。
- 施工区域设置安全隔离带，禁止无关人员进入。
- 定期检查施工现场的安全设施，确保其完好有效。
3. 技术措施- 严格按照设计图纸和施工规范进行接地工程的设计和施工。
- 使用符合国家标准和行业规定的接地材料和工具。
- 施工过程中，对接地电阻进行实时监测，确保接地效果。
4. 个人防护- 施工人员必须佩戴符合国家标准的安全帽、工作服、手套、防护眼镜等个人防护用品。
- 高处作业时，必须系好安全带，并使用安全绳。
四、具体操作规程1. 接地材料准备- 检查接地材料的质量，确保其符合设计要求。
- 准备好接地极、接地线、连接件等材料。
2. 接地坑开挖- 根据设计要求确定接地坑的位置和尺寸。
- 使用合适的工具开挖接地坑，注意不要损坏地下管线。
3. 接地极安装- 将接地极垂直插入接地坑，确保接地极与坑底紧密接触。
- 使用专用工具连接接地极和接地线。
4. 接地线敷设- 检查接地线是否有破损，确保其完好。
- 将接地线沿地面敷设，注意不要跨越高温区域或尖锐物体。
5. 接地电阻测试- 使用接地电阻测试仪对接地系统进行测试，确保接地电阻符合设计要求。
五、应急处理1. 触电事故- 立即切断电源，使用绝缘工具将触电者与电源隔离。
- 对触电者进行心肺复苏等急救措施，并立即拨打急救电话。
2. 火灾事故- 立即使用灭火器或消防器材进行灭火。

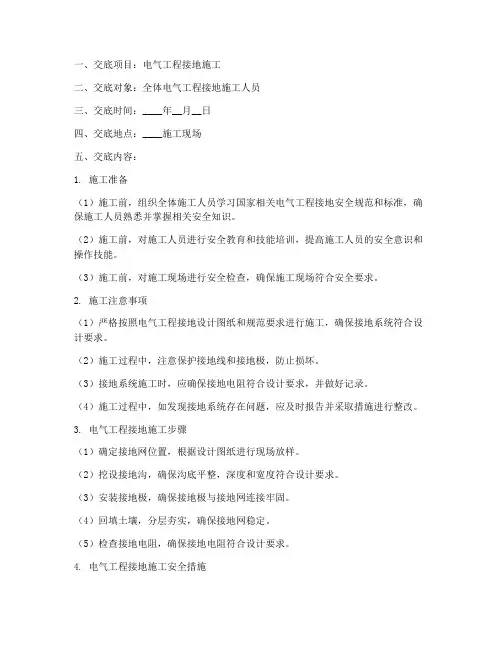

电气工程接地安全技术交底模板
一、交底项目：电气工程接地施工二、交底对象：全体电气工程接地施工人员三、交底时间：____年__月__日四、交底地点：____施工现场五、交底内容：1. 施工准备（1）施工前，组织全体施工人员学习国家相关电气工程接地安全规范和标准，确保施工人员熟悉并掌握相关安全知识。
（2）施工前，对施工人员进行安全教育和技能培训，提高施工人员的安全意识和操作技能。
（3）施工前，对施工现场进行安全检查，确保施工现场符合安全要求。
2. 施工注意事项（1）严格按照电气工程接地设计图纸和规范要求进行施工，确保接地系统符合设计要求。
（2）施工过程中，注意保护接地线和接地极，防止损坏。
（3）接地系统施工时，应确保接地电阻符合设计要求，并做好记录。
（4）施工过程中，如发现接地系统存在问题，应及时报告并采取措施进行整改。
3. 电气工程接地施工步骤（1）确定接地网位置，根据设计图纸进行现场放样。
（2）挖设接地沟，确保沟底平整，深度和宽度符合设计要求。
（3）安装接地极，确保接地极与接地网连接牢固。
（4）回填土壤，分层夯实，确保接地网稳定。
（5）检查接地电阻，确保接地电阻符合设计要求。
4. 电气工程接地施工安全措施（1）施工人员必须佩戴安全帽、工作服、工作鞋等个人防护用品。
（2）施工现场设置警示标志，确保施工人员安全。
（3）施工过程中，专人负责监护，防止发生意外事故。
（4）施工人员应遵守操作规程，不得违章操作。
5. 电气工程接地施工质量要求（1）接地网、接地极安装牢固，连接可靠。
（2）接地电阻符合设计要求，并做好记录。
（3）施工现场整洁，无安全隐患。
六、交底人签名：____________________七、接受交底人员签名：____________________八、备注：请施工人员认真阅读本交底内容，并严格遵守各项安全规定，确保电气工程接地施工安全、顺利进行。
【以下为模板补充内容】九、接地系统维护与检查（1）定期对接地系统进行检查，发现接地不良、接地电阻超过规定值等情况，应及时整改。
变电站全站接地装置安装技术交底
设备接地安装：
施工要点：
1、断路器、隔离开关、互感器、电容器等一次设备底座（外壳）均需接地
2、接地线材料采用镀锌扁钢。
3、接地引线与设备本体采用螺栓搭接，搭接面紧密
4、机构箱可开启门应用4mm2软铜线可靠接地
5、机构箱箱体接地线连接点应连接在最靠近接地体侧。
5、站内所有爬梯应与主接地网可靠连接。安装在钢构架上的爬梯应采用专用的接地线与主网可靠连接。
6、构支架接地引下线应设置便于测量的断开点。
施工要点及工艺标准：
主接地网安装：
施工要点：
1、根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规范要求的较高标准为主，且留有一定的余度。
2、水平接地体采用热镀锌圆钢，户外电缆沟接地采用扁铜，垂直接地体采用镀锌钢管。
5、螺栓连接的接地线螺栓丝扣外露长度一致（5mm左右），配件齐全。接地引线地面以上部分采用黄绿接地漆标识，接地漆的间隔宽度、顺序一致，最上面一道为黄色漆，接地标识宽度为15-100mm。
爬梯接地：
施工要点：
1、变电站内爬梯应可靠接地。可采取直接连接主接地网或通过接地端子与主接地网连接的方式。
2、爬梯接地线材料采用镀锌扁钢，表面锌层完好，无损伤。
1、不得用金属体直接敲打扁钢进行调直，以免造成扁钢表面损伤、锈蚀。
2、敷设在设备支柱上的扁钢应紧贴设备支柱，否则应采取加装不锈钢紧固带等措施使其贴合紧密。
3、户外接地线采用多股软铜线连接时应压专用线鼻子，并加装热缩套，铜与其他材质导体连接时接触面应搪锡，防止氧化腐蚀。
4、镀锌扁钢弯曲时宜采用冷弯工艺。
3.3.1接地体顶面埋设深度应符合设计规定。当无规定时， 不应小于0.6m。 角钢、 钢管、 铜棒、铜管等接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内应做防腐处理；在做防腐处理前， 表面必须除锈并去掉焊接处残留的焊药。
变电站技术安全交底模板
一、交底目的为确保变电站建设、安装、调试、运行过程中的安全，提高员工安全意识，减少事故发生，特制定本技术安全交底。
二、交底对象本交底适用于变电站所有参建人员，包括施工人员、技术人员、管理人员等。
三、交底内容1. 施工现场安全（1）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。
（2）施工现场禁止吸烟、动火作业，需动火作业时，必须办理动火作业许可证。
（3）施工现场禁止酒后作业，确保人员精神状态良好。
（4）施工现场应保持整洁，材料、工具堆放整齐，通道畅通。
2. 变电站设备安全（1）变电站设备操作人员必须经过专业培训，取得操作资格证书。
（2）操作设备前，应仔细检查设备状态，确认设备无异常后方可操作。
（3）操作过程中，严格执行操作规程，确保操作准确无误。
（4）发现设备异常，立即停止操作，及时上报，采取相应措施。
3. 电气安全（1）电气设备操作人员必须掌握电气安全知识，熟悉电气设备操作规程。
（2）操作电气设备前，必须切断电源，确保设备处于断电状态。
（3）电气设备检修、维护时，必须穿戴绝缘防护用品。
（4）严禁带电作业，如需带电作业，必须采取可靠的安全措施。
4. 高处作业安全（1）高处作业人员必须经过专业培训，取得高处作业操作资格证书。
（2）高处作业时，必须佩戴安全带，安全带应系在可靠部位。
（3）高处作业平台、脚手架等设施必须符合安全要求，定期检查维护。
（4）严禁攀爬设备、设施，防止坠落事故发生。
5. 应急处置（1）发生事故时，立即停止作业，迅速采取应急措施。
（2）迅速上报事故情况，启动应急预案。
（3）配合相关部门进行事故调查，分析事故原因，制定整改措施。
四、交底要求1. 参建人员应认真听取安全技术交底，了解和掌握本岗位的安全操作规程。
2. 施工单位应定期组织安全技术交底，确保参建人员掌握安全知识。
3. 参建人员应严格遵守安全技术交底要求，确保安全生产。
4. 施工单位应加强安全技术交底管理，定期检查、评估安全技术交底效果。

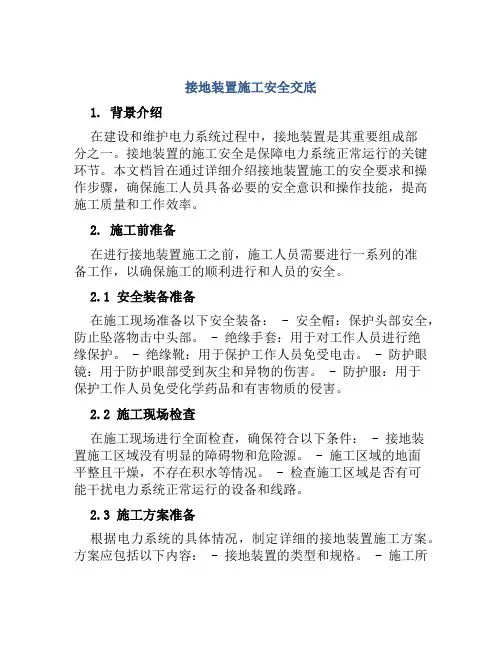

接地装置施工安全交底
接地装置施工安全交底1. 背景介绍在建设和维护电力系统过程中，接地装置是其重要组成部分之一。
接地装置的施工安全是保障电力系统正常运行的关键环节。
本文档旨在通过详细介绍接地装置施工的安全要求和操作步骤，确保施工人员具备必要的安全意识和操作技能，提高施工质量和工作效率。
2. 施工前准备在进行接地装置施工之前，施工人员需要进行一系列的准备工作，以确保施工的顺利进行和人员的安全。
2.1 安全装备准备在施工现场准备以下安全装备： - 安全帽：保护头部安全，防止坠落物击中头部。
- 绝缘手套：用于对工作人员进行绝缘保护。
- 绝缘靴：用于保护工作人员免受电击。
- 防护眼镜：用于防护眼部受到灰尘和异物的伤害。
- 防护服：用于保护工作人员免受化学药品和有害物质的侵害。
2.2 施工现场检查在施工现场进行全面检查，确保符合以下条件： - 接地装置施工区域没有明显的障碍物和危险源。
- 施工区域的地面平整且干燥，不存在积水等情况。
- 检查施工区域是否有可能干扰电力系统正常运行的设备和线路。
2.3 施工方案准备根据电力系统的具体情况，制定详细的接地装置施工方案。
方案应包括以下内容： - 接地装置的类型和规格。
- 施工所需材料和工具清单。
- 施工步骤和操作要点。
- 施工时间计划和人员配备。
3. 施工操作步骤接地装置的施工操作步骤应按照以下顺序进行：3.1 确定接地装置的位置根据施工方案，确定接地装置的具体位置，并用标志物将其标示出来。
3.2 清理施工区域清理施工区域，确保没有杂物和垃圾，以提供施工空间和保证施工质量。
3.3 安装接地装置根据施工方案的要求，安装接地装置，包括埋地接地棒或者金属接地网等。
3.4 连接接地装置连接接地装置与电力系统的相关设备和线路，确保良好的接地效果。
3.5 测试接地装置使用接地测试仪器对接地装置进行测试，确保其符合相关标准要求。
测试结果应记录并备案。
3.6 完善施工记录对施工过程中的关键步骤、操作人员、材料使用等进行详细记录，以备后续查阅和追溯。
接地线安装安全技术交底模板
一、工程名称：（请填写工程名称）二、施工单位：（请填写施工单位名称）三、建设单位：（请填写建设单位名称）四、交底时间：（请填写交底时间）五、交底内容：1. 接地线安装概述接地线是保障电气系统安全运行的重要措施，用于将电气设备的金属外壳与大地之间建立良好的电气连接，防止触电事故的发生。
本次交底主要针对接地线的安装技术要求、安全注意事项进行讲解。
2. 接地线安装技术要求（1）接地线材质：选用符合国家标准的专用接地线，材质应具有良好的导电性能和耐腐蚀性能。
（2）接地线规格：根据电气设备额定电流选择合适的接地线规格，确保接地线截面积满足电气设备安全运行的要求。
（3）接地线连接：接地线与电气设备金属外壳的连接应牢固可靠，采用专用接地夹具连接，并确保连接处接触良好。
（4）接地线布置：接地线应沿设备周围均匀布置，确保接地线长度适中，便于操作和维护。
3. 安全注意事项（1）施工人员必须经过专业培训，掌握接地线安装技术，熟悉相关安全操作规程。
（2）施工前应检查施工现场环境，确保现场安全，无障碍物。
（3）施工过程中，应穿戴符合要求的个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（4）高处作业时，必须使用安全带，并确保安全带系挂牢固。
（5）操作电气设备时，应确保设备处于停电状态，并采取必要的安全措施，防止误操作。
（6）施工过程中，如发现接地线损坏、脱落等情况，应立即停止作业，并及时修复。
（7）接地线安装完成后，应对接地系统进行测试，确保接地电阻符合设计要求。
4. 作业程序（1）准备施工工具和材料，包括接地线、接地夹具、绝缘手套、绝缘鞋等。
（2）检查施工现场环境，确保安全。
（3）穿戴个人防护用品，进行接地线安装。
（4）完成接地线安装后，进行接地系统测试。
（5）清理施工现场，整理工具和材料。
六、交底人：（请填写交底人姓名及职务）七、接受交底人：（请填写接受交底人姓名及职务）八、备注：（如有其他事项，请在此处填写）本模板仅供参考，具体施工过程中，应根据实际情况进行调整。
接地网施工三级安全技术技术交底
接地网施工三级安全技术交底
GDAQ330401
图2-1 垂直接地体敷设断面示意图示意图图2-2 水平接地体敷设沟槽断面示意图、接地体焊接连接
接地体之间的连接采用放热熔接方式，主要有六种连接方式，见图2-3。
图2-3 接地体之间的连接
放热焊接工艺方法操作步骤如下：
（1）焊接前使用加热工具干燥模具，驱除水气，以防因模具内含有水分，影响焊接质量。
（2）使用软毛刷或其他软性物品清洁模具。
（3）夹紧模具并检查模具接触面的密合度，防止作业时铜液从缝隙处渗漏出来。
图2-4 接地装置安装示意图。
接地安装安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、分项工程名称：[填写分项工程名称]五、交底部门：[填写交底部门名称]六、交底人：[填写交底人姓名]七、施工期限：[填写施工期限，如：2023年1月1日至2023年12月31日]八、接受交底班组或员工签名：[填写接受交底班组或员工签名]九、交底内容：1. 进入施工现场的安全要求：- 所有进入施工现场的操作人员必须佩戴安全帽，并扣好帽带。
- 禁止穿硬底鞋、高跟鞋或易滑鞋进行作业。
- 必须了解并遵守施工现场的安全规章制度。
2. 工具与材料的安全使用：- 作业前应检查所有工具和材料是否完好，确保无损坏或缺陷。
- 使用电动工具时，必须确保其绝缘良好，并配备漏电保护装置。
- 使用材料时，应遵循材料的正确使用方法，避免误操作。
3. 接地安装的安全措施：- 接地极的安装应按照设计要求进行，确保接地电阻符合规范要求。
- 接地极的埋设深度应达到设计要求，并确保接地极与土壤充分接触。
- 在接地极周围进行挖掘作业时，应避免损坏接地极。
- 接地线的连接应牢固可靠，防止松动或脱落。
4. 高处作业的安全注意事项：- 高处作业时应设置安全防护设施，如安全网、防护栏杆等。
- 操作人员应佩戴安全带，并确保安全带正确使用。
- 高处作业时，应避免身体接触尖锐物体或易滑表面。
5. 施工现场的安全管理：- 施工现场应保持整洁，及时清理杂物，防止绊倒事故。
- 严禁在施工现场吸烟或使用明火。
- 严禁在施工现场进行无关的交谈或嬉戏。
- 遇到紧急情况，应立即停止作业，并按照应急预案进行处理。
6. 个人防护用品的使用：- 操作人员应正确佩戴个人防护用品，如安全帽、安全带、防尘口罩等。
- 在有有害气体或粉尘的环境中作业时，应佩戴相应的防护用品。
十、交底总结：本次安全技术交底旨在提高全体操作人员的安全意识，确保接地安装作业的安全进行。
请各位操作人员认真学习并严格遵守以上安全要求，共同维护施工现场的安全。
电气接地施工安全技术交底模板
一、交底目的为确保电气接地施工过程中的安全，提高施工质量，预防事故发生，特制定本安全技术交底。
二、交底对象本交底适用于电气接地施工项目中的所有施工人员、管理人员及监督人员。
三、交底内容1. 电气接地施工前的准备工作（1）熟悉施工图纸，了解电气接地系统的设计要求。
（2）检查施工场地，确保场地平整、排水良好。
（3）核对电气设备、材料，确保符合设计要求。
（4）做好施工人员的安全培训，提高安全意识。
2. 电气接地施工过程中的安全措施（1）施工人员必须穿戴符合国家标准的安全防护用品，如安全帽、绝缘鞋、绝缘手套等。
（2）施工人员应严格按照施工图纸进行施工，不得擅自改动。
（3）施工过程中，应保持施工现场整洁，避免交叉作业。
（4）施工人员应遵守施工现场的安全生产规章制度，不得酒后作业。
（5）施工人员应掌握电气接地系统的施工工艺和操作规程。
3. 电气接地施工中的重点注意事项（1）接地电阻应符合设计要求，确保电气设备安全运行。
（2）接地线应选用符合国家标准、规格的专用接地线，不得使用破损、老化、腐蚀的接地线。
（3）接地线连接处应牢固可靠，不得松动、脱落。
（4）接地体应埋设于土壤中，埋深应符合设计要求。
（5）接地体周围应进行防腐处理，防止土壤腐蚀接地体。
4. 电气接地施工完成后，应进行以下工作（1）对电气接地系统进行检查，确保接地电阻符合设计要求。
（2）检查接地线连接处，确保牢固可靠。
（3）对电气接地系统进行试验，确认其符合设计要求。
（4）整理施工资料，包括施工图纸、施工记录、检验报告等。
四、交底要求1. 施工人员应认真学习本安全技术交底，确保掌握施工过程中的安全措施。
2. 施工管理人员应加强施工现场的监督检查，确保施工人员严格遵守安全操作规程。
3. 施工监督人员应严格按照国家相关标准和规范对电气接地施工进行监督检查。
4. 施工过程中，如发现安全隐患，应立即停止施工，并及时整改。
五、附则本安全技术交底自发布之日起执行，如有未尽事宜，可根据实际情况进行补充和修改。
