1影响混凝土碳化的因素
1、影响混凝土碳化的因素 影响混凝土碳化的因素有环境因素、原材料因素、施工操作因素等。 铜陵地区空气污染较重，空气中二氧化硫含量较多，酸雨也较多，是影响混凝土质量的主要原因，另外影响混凝土碳化的因素还有如下几点。 ①水泥品种。水泥品种是影响混凝土碳化的主要因素。矿渣水泥和粉煤灰水泥中的掺合料含有活性氧化硅和活性氧化铝，它们和氢氧化钙结合形成具有胶凝性的活性物质，降低了碱度，因而加速了混凝土表面形成碳酸钙的过程，固而碳化速度较快。普通水泥碳化速度慢。 ②粗、细骨料。铜陵地区使用的是江砂，细骨料及粉料过多，则碳化速度加快。 ③水灰比。水灰比小的混凝土由于水泥浆的组织密实，透气性小，碳化速度较慢。 ④外加剂。混凝土外加剂的种类较多，但不可使用含有氯化物的外加剂，因为氯化物会加剧钢筋的腐蚀。 ⑤浇筑和养护质量。混凝土浇筑时，振捣不密实、养护方法不当、养护时间不足会造成混凝土内部毛细孔道粗大，使水、空气、侵蚀性化学物质进入混凝土内部，加速混凝土的碳化和钢筋腐蚀。 混凝土结构工程施工质量验收规范中规定：在混凝土试件强度评定不合格及结构实体检验中，可采用非破损或局部破损的检测方法，按国家现行有关标准的规定对结构构件中的混凝土强度进行推定。常用的有回弹法、超声回弹综合法、钻芯法、后装拔出法等，其中最常用的是回弹法。而回弹法中碳化深度对混凝土强度的推定值影响很大。碳化是一个缓慢发展的过程，在进行混凝土结构及构件强度的检验时，为取得比较准确的混凝土的实际强度，应在28d后尽早进行，即在未碳化或碳化程度很小时进行。 2、混凝土碳化的防治 ①在使用时合理选用水泥品种。对于水位变化区以及干湿交替作用的部位或较严寒地区选用抗硫酸盐普通水泥；对矿渣水泥和粉煤灰水泥要控制掺量，普通水泥掺粉煤灰，可以在水泥用量不变的情况下，再外掺粉煤灰取代部分砂子，或同时掺用粉煤灰的减水剂，即采用“双掺”的技术措施，这样可以提高混凝土的抗碳化能力。 ②选好合适的配合比，适量的外加剂，控制细骨料、粉料用量。分析骨料的性质，如抗酸性骨料与水，水泥的作用对混凝土的碳化有一定的延缓作用。对于使用江砂的地方，砂的级配不合理，粉料较多，更应选择合适的配合比，控制水灰比。科学地搅拌和运输，及时地养护，以减少渗流水量和其它有害物的侵蚀，确保混凝土的密实性。混凝土的密实度也是保证工程质量的关键因素。 ③碳化后的混凝土构件还可采用涂刷环氧基液的方法，对建筑物地下部分在其周围设置保护层；用各种溶注液浸注混凝土，如用溶化的沥青涂抹。对碳化深度较大的，可凿除混凝土松散部分，洗净进入的有害物质，将混凝土衔接面凿毛，用环氧砂浆或细石混凝土填补，最后以环氧基液做涂基保护。 综述：碳化深度过深会降低混凝土的碱性，影响结构的耐久度。碳化就是混凝土中的Ca(OH)2和空气中的CO2反应生成CaCO3和水的过程。 碳化深度主要与水灰比和周围环境有关。一般说来，水泥用量一定的时候，水灰比越大，碳化越快。当水灰比一定的时候，水泥用量越少，碳化越快。从碳化的定义我们可以看出如果水泥用量多的话，混凝土中的Ca(OH)2就多碱性就越强，越不容易碳化。还有就是周围的环境，CO2的浓度及湿度。非常潮湿和非常干燥的时候，混凝土都不易碳化。太湿可以隔离CO2与Ca(OH)2的反映，太干CO2无法结合到水生成H2CO3（碳酸），混凝土也不会碳化。 回弹检测混凝土强度是以混凝土的表面硬度来推断混凝土强度的.碳化会增大混凝土表面硬度，所以回弹判定其强度时需要检测碳化深度进行修正。 一、混凝土碳化机理及原因 1、混凝土碳化机理 拌和混凝土时，硅酸盐水泥的主要成份CaO水化作用后生成Ca（OH）2，它在水中的溶解度低，除少量溶于孔隙液中，使孔隙液成为饱和碱性溶液外，大部分以结晶状态存在，成为孔隙液保持高碱性的储备，它的PH值为12.5～13.5。空气中的CO2气体不断地透过混凝土中未完全充水的粗毛细孔道，气相扩散到混凝土中部分充水的毛细孔中，与其中的孔隙液所溶解的Ca(OH)2进行中和反应。反应产物为CaCO3和H2O，CaCO3溶解度低，沉积于毛细孔中。该反应式为： Ca（OH）2+CO2→CaCO3↓+H2O 反应后，毛细孔周围水泥石中的羟钙石补充溶解为Ca2+和OH-，反向扩散到孔隙液中，与继续扩散进来的CO2反应，一直到孔隙液的PH值降为8.5～9.0时，这层混凝土的毛细孔中才不再进行这种中和反应，此时即所谓“已碳化”。确切地说，碳化应称为碳酸盐化。另外，凡是能与Ca（OH）2进行中和反应的一切酸性气体，如SO2、SO3、H2S以至于气相HCI等，均能进行上述中和反应，使混凝土碱度降低，故混凝土碳化应广义地称为“中性化”。混凝土表层碳化后，大气中的CO2继续沿混凝土中未完全充水的毛细孔道向混凝土深处气相扩散，更深入地进行碳化反应。 2、混凝土碳化原因 混凝土的主要成分有水泥、粗细骨料、水以及外加剂。水泥掺与混凝土的拌合中，水泥中主要成分是CaO，经水化作用后生成Ca(OH)2 ，混凝土的碳化，是指混凝土中的Ca(OH)2与空气中的CO2起化学反应，生成中性的碳酸盐CaCO3 。未碳化的混凝土呈碱性，混凝土中钢筋保持钝化状态的最低（临界）碱度是PH值为11.5，碳化后的混凝土PH值为8.5～9.5。碳化使混凝土的碱度降低，同时，增加混凝土孔溶液中氢离子数量，使混凝土对钢筋的保护作用减弱。当碳化超过混凝土的保护层时，在水与空气存在的条件下，就会使混凝土失去对钢筋的保护作用，钢筋开始生锈。钢筋锈蚀后，锈蚀产生的体积比原来膨胀2~4倍，从而对周围混凝土产生膨胀应力，锈蚀越严重，铁锈越多，膨胀力越大，最后导致混凝土开裂形成顺筋裂缝。裂缝的产生使水和CO2得以顺利的进入混凝土内，从而又加速了碳化和钢筋的锈蚀。 二、影响混凝土碳化的因素 影响混凝土碳化的因素有环境因素、原材料因素、施工操作因素等。铜陵地区空气污染较重，空气中二氧化硫含量较多，酸雨也较多，是影响混凝土质量的主要原因，另外影响混凝土碳化的因素还有如下几点。 1 、环境条件 因为碳化是液相反应，十分干燥的混凝土即一直处于相对湿度低于25%空气中的混凝土很难碳化；在空气湿度50%～75%的大气中，不密实的混凝土最容易碳化；但在相对湿度95%的潮湿空气中或在水中的混凝土反而难以碳化，这是因为混凝土含水时透气性小，碳化慢；在湿度相同时，风速愈高、温度愈高，混凝土碳化也愈快；混凝土碳化速度与空气中CO2浓度的平方根成正比。
2009-8-29 20:47 回复 监理人 总监代表 75位粉丝
2楼 2 、水泥品种 一般说来，普通硅酸盐水泥要比早强硅酸盐水泥碳化稍快，掺混合材的水泥碳化速度更快，混合材掺量越大，碳化速度越快。掺用优质减水剂或加气剂，可以大大改善混凝土的和易性，减小水灰比，制成密实的混凝土，使碳化减慢。尤其是加气减水剂，由于抗冻性提高，可以大大改善钢筋混凝土建筑物的耐久性。 3 、骨料种类 混凝土中的骨料本身一般比较坚硬、密实，总的说来，天然砂、砾石、碎石比水泥浆的透气性小，因此混凝土的碳化主要通过水泥浆体进行。但是，在轻混凝土中，由于轻质骨料本身气泡多，透气性大，所以能通过骨料使混凝土碳化。一般说来，轻混凝土比普通混凝土碳化快，需要掺用加气剂或减水剂来减缓它的碳化速度。 4 、水灰比 混凝土的碳化速度与它的透气性有很密切的关系，混凝土的透气性越小，碳化进行越慢。水灰比小的混凝土由于水泥浆的组织密实，透气性小，因而碳化速度就慢。同理，单位水泥用量多的混凝土碳化较慢。 5 、浇筑与养护质量 密实的混凝土表层孔隙很小，易从潮湿的空气中吸取水分而充满水，故不易碳化；欠密实的混凝土表层中大孔隙内无水，CO2可以由气相扩散到充满水的毛细孔隙而完成碳化。所以越是密实的混凝土其抗碳化能力越高。 混凝土浇筑与养护质量是影响混凝土密实性的一个重要因素。如果混凝土浇筑时不规范，特别是振捣不密实，以及养护方法不当、养护时间不足时，就会造成混凝土内部毛细孔道粗大，且大多相互连通，严重时会引起混凝土再现蜂窝、裂缝等缺陷，使水、空气、侵蚀性化学物质沿着粗大的毛细孔道或裂缝进入混凝土内部，从而加速混凝土的碳化和钢筋腐蚀。 混凝土结构工程施工质量验收规范中规定：在混凝土试件强度评定不合格及结构实体检验中，可采用非破损或局部破损的检测方法，按国家现行有关标准的规定对结构构件中的混凝土强度进行推定。常用的有回弹法、超声回弹综合法、钻芯法、后装拔出法等，其中最常用的是回弹法。而回弹法中碳化深度对混凝土强度的推定值影响很大。碳化是一个缓慢发展的过程，在进行混凝土结构及构件强度的检验时，为取得比较准确的混凝土的实际强度，应在28d后尽早进行，即在未碳化或碳化程度很小时进行。 三、混凝土碳化的防治 1、在使用时合理选用水泥品种。对于水位变化区以及干湿交替作用的部位或较严寒地区选用抗硫酸盐普通水泥；对矿渣水泥和粉煤灰水泥要控制掺量，普通水泥掺粉煤灰，可以在水泥用量不变的情况下，再外掺粉煤灰取代部分砂子，或同时掺用粉煤灰的减水剂，即采用“双掺”的技术措施，这样可以提高混凝土的抗碳化能力。 2、选好合适的配合比，适量的外加剂，控制细骨料、粉料用量。分析骨料的性质，如抗酸性骨料与水，水泥的作用对混凝土的碳化有一定的延缓作用。对于使用江砂的地方，砂的级配不合理，粉料较多，更应选择合适的配合比，控制水灰比。科学地搅拌和运输，及时地养护，以减少渗流水量和其它有害物的侵蚀，确保混凝土的密实性。混凝土的密实度也是保证
混凝土碳化深度 要求

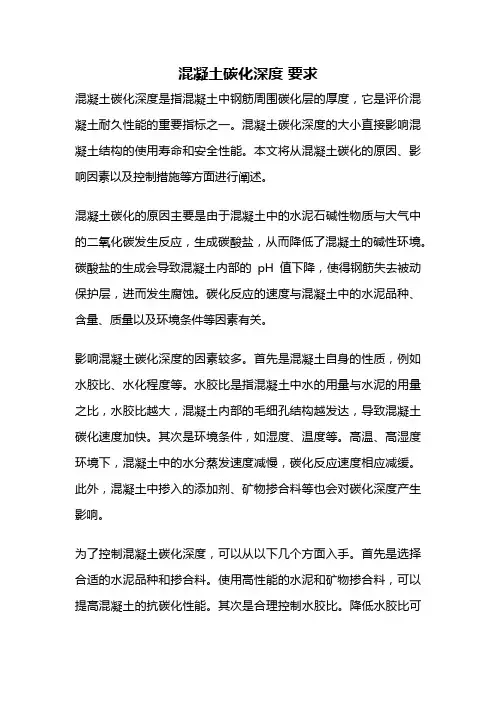

混凝土碳化深度要求混凝土碳化深度是指混凝土中钢筋周围碳化层的厚度，它是评价混凝土耐久性能的重要指标之一。
混凝土碳化深度的大小直接影响混凝土结构的使用寿命和安全性能。
本文将从混凝土碳化的原因、影响因素以及控制措施等方面进行阐述。
混凝土碳化的原因主要是由于混凝土中的水泥石碱性物质与大气中的二氧化碳发生反应，生成碳酸盐，从而降低了混凝土的碱性环境。
碳酸盐的生成会导致混凝土内部的pH值下降，使得钢筋失去被动保护层，进而发生腐蚀。
碳化反应的速度与混凝土中的水泥品种、含量、质量以及环境条件等因素有关。
影响混凝土碳化深度的因素较多。
首先是混凝土自身的性质，例如水胶比、水化程度等。
水胶比是指混凝土中水的用量与水泥的用量之比，水胶比越大，混凝土内部的毛细孔结构越发达，导致混凝土碳化速度加快。
其次是环境条件，如湿度、温度等。
高温、高湿度环境下，混凝土中的水分蒸发速度减慢，碳化反应速度相应减缓。
此外，混凝土中掺入的添加剂、矿物掺合料等也会对碳化深度产生影响。
为了控制混凝土碳化深度，可以从以下几个方面入手。
首先是选择合适的水泥品种和掺合料。
使用高性能的水泥和矿物掺合料，可以提高混凝土的抗碳化性能。
其次是合理控制水胶比。
降低水胶比可以减少混凝土内部的毛细孔结构，从而降低碳化速度。
此外，还可以采取防护措施，如使用碳化抑制剂、防水剂等，形成保护层，提高混凝土的抗碳化性能。
在施工过程中，应注意混凝土的养护。
混凝土在养护期间需要保持一定的湿度，以促进水泥的充分水化。
同时，避免暴露在高温、高湿度环境下，以减缓碳化反应的发生。
此外，定期检测混凝土结构，及时修复发现的裂缝和破损部位，以防止二氧化碳的侵入。
混凝土碳化深度是评价混凝土耐久性能的重要指标之一。
深入了解混凝土碳化的原因和影响因素，采取相应的控制措施，可以有效延长混凝土结构的使用寿命，提高其安全性能。
在工程实践中，需要综合考虑材料选择、施工工艺和养护管理等方面的因素，以确保混凝土结构的耐久性能达到设计要求。
影响混凝土结构实体碳化的因素及工程中解决方案

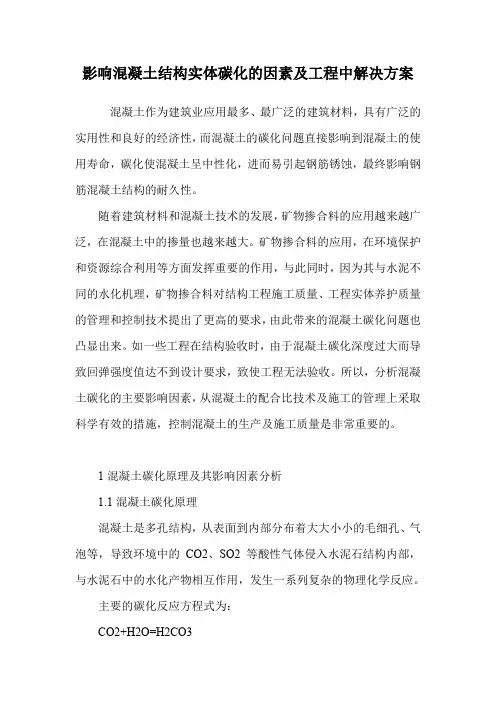

影响混凝土结构实体碳化的因素及工程中解决方案混凝土作为建筑业应用最多、最广泛的建筑材料，具有广泛的实用性和良好的经济性，而混凝土的碳化问题直接影响到混凝土的使用寿命，碳化使混凝土呈中性化，进而易引起钢筋锈蚀，最终影响钢筋混凝土结构的耐久性。
随着建筑材料和混凝土技术的发展，矿物掺合料的应用越来越广泛，在混凝土中的掺量也越来越大。
矿物掺合料的应用，在环境保护和资源综合利用等方面发挥重要的作用，与此同时，因为其与水泥不同的水化机理，矿物掺合料对结构工程施工质量、工程实体养护质量的管理和控制技术提出了更高的要求，由此带来的混凝土碳化问题也凸显出来。
如一些工程在结构验收时，由于混凝土碳化深度过大而导致回弹强度值达不到设计要求，致使工程无法验收。
所以，分析混凝土碳化的主要影响因素，从混凝土的配合比技术及施工的管理上采取科学有效的措施，控制混凝土的生产及施工质量是非常重要的。
1混凝土碳化原理及其影响因素分析1.1混凝土碳化原理混凝土是多孔结构，从表面到内部分布着大大小小的毛细孔、气泡等，导致环境中的CO2、SO2等酸性气体侵入水泥石结构内部，与水泥石中的水化产物相互作用，发生一系列复杂的物理化学反应。
主要的碳化反应方程式为：CO2+H2O=H2CO3Ca(OH)2+H2CO3=CaCO3+2H2OCaSiO3+H2CO3=CaCO3+SiO2+H2O碳化反应导致混凝土碱性降低，呈中性化，对钢筋的保护作用削弱，影响结构的耐久性。
混凝土掺入大量矿物掺合料，会使混凝土中出现“贫钙”的问题，即大量活性掺合料的二次水化消耗胶材中的游离氢氧化钙，导致混凝土的碱性降低，加剧了混凝土的碳化，进而影响结构的耐久性。
1.2混凝土碳化影响因素影响混凝土碳化的因素很多，主要分为外因（混凝土服役环境，外部条件）和内因（内在结构）两大类。
本文主要是研究在混凝土生产和施工过程中对混凝土碳化影响较大，并且通过采取适当的技术方案和措施能够有效控制的影响因素。
什么是混凝土碳化,混凝土碳化怎么处理(一)2024
什么是混凝土碳化，混凝土碳化怎么处理（一）引言概述:混凝土碳化是指碳酸盐离子侵蚀混凝土结构的过程，常发生在混凝土表面。
碳化会导致混凝土结构的强度下降、腐蚀钢筋以及降低结构的耐久性。
因此，对混凝土碳化的处理是确保结构安全和延长使用寿命的必要措施。
本文将介绍混凝土碳化的定义及成因，并讨论处理碳化混凝土的方法。
正文:1. 混凝土碳化的定义- 碳化是指空气中的二氧化碳与混凝土中的水合氧化钙反应，生成碳酸盐的过程。
- 混凝土碳化一般在混凝土表面开始出现并逐渐向内部扩散。
- 碳化会导致混凝土pH值降低，钢筋易受到腐蚀，混凝土结构的强度和耐久性受到损害。
2. 混凝土碳化的成因- 环境因素：空气中的CO2是混凝土碳化的主要来源，高温、高湿等环境条件有利于碳化的发生。
- 混凝土配合比：水灰比过高、水泥粉磨度不足等会加速碳化的发生。
- 混凝土表面涂层：缺乏或损坏的表面涂层无法有效地阻止二氧化碳的渗透，加速混凝土碳化。
3. 处理碳化混凝土的方法- 表面修补：对已碳化的混凝土表面进行修补，修复好损坏的部分，阻止碳酸盐进一步侵蚀混凝土。
- 防水涂层：施加耐碳化的防水涂层，阻止二氧化碳的渗透，减缓混凝土碳化的速度。
- 封闭微细裂缝：微细裂缝是二氧化碳渗透混凝土的通道，封闭这些裂缝可以减少碳化的发生。
- 加固结构：对碳化严重的结构进行加固处理，提高结构的强度和耐久性。
- 改进配合比：合理控制混凝土的配合比，减少水灰比，提高混凝土的抗碳化能力。
4. 预防碳化混凝土的措施- 增加混凝土覆盖层厚度，减少二氧化碳渗透。
- 使用高性能水泥和控制水灰比，降低混凝土碳化的风险。
- 定期维护和检查混凝土结构，及早发现和处理碳化问题。
- 合理设计混凝土结构，避免出现过大的温湿度差。
总结：混凝土碳化是混凝土结构中碳酸盐离子侵蚀导致结构强度下降和耐久性降低的过程。
处理碳化混凝土可采取表面修补、防水涂层、封闭微细裂缝、加固结构以及改进配合比等方法。
混凝土碳化机理

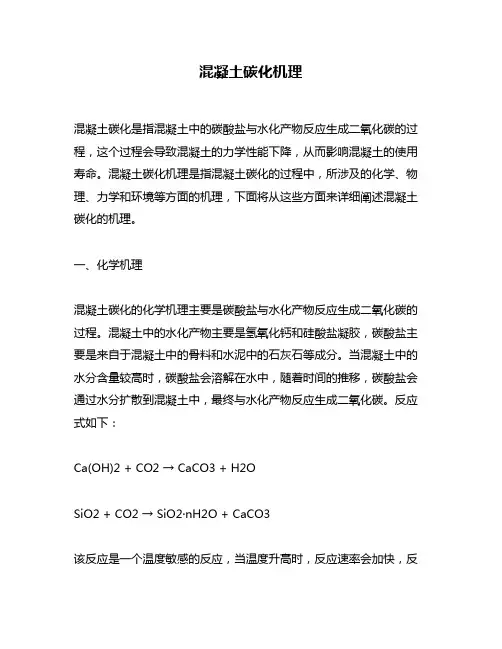

混凝土碳化机理混凝土碳化是指混凝土中的碳酸盐与水化产物反应生成二氧化碳的过程，这个过程会导致混凝土的力学性能下降，从而影响混凝土的使用寿命。
混凝土碳化机理是指混凝土碳化的过程中，所涉及的化学、物理、力学和环境等方面的机理，下面将从这些方面来详细阐述混凝土碳化的机理。
一、化学机理混凝土碳化的化学机理主要是碳酸盐与水化产物反应生成二氧化碳的过程。
混凝土中的水化产物主要是氢氧化钙和硅酸盐凝胶，碳酸盐主要是来自于混凝土中的骨料和水泥中的石灰石等成分。
当混凝土中的水分含量较高时，碳酸盐会溶解在水中，随着时间的推移，碳酸盐会通过水分扩散到混凝土中，最终与水化产物反应生成二氧化碳。
反应式如下：Ca(OH)2 + CO2 → CaCO3 + H2OSiO2 + CO2 → SiO2·nH2O + CaCO3该反应是一个温度敏感的反应，当温度升高时，反应速率会加快，反之则会减慢。
二、物理机理混凝土碳化的物理机理主要是与混凝土中的孔隙结构有关。
混凝土中的孔隙结构分为孔隙水和孔隙气两种，孔隙水主要是指混凝土中的自由水和吸附水，孔隙气主要是指混凝土中的气体。
当混凝土中的水分含量较高时，水分会填充混凝土中的孔隙，从而减缓了碳酸盐的扩散速率。
当混凝土中的水分含量较低时，孔隙中的空气会促进碳酸盐的扩散，从而加速了混凝土的碳化过程。
另外，混凝土中的孔隙结构对混凝土的力学性能也有影响。
当混凝土中的孔隙结构较大时，混凝土的力学性能较差，容易受到外界的破坏，从而影响混凝土的使用寿命。
三、力学机理混凝土碳化的力学机理主要是与混凝土的力学性能有关。
混凝土中的水化产物主要是氢氧化钙和硅酸盐凝胶，这些水化产物对混凝土的力学性能有着重要的影响。
当混凝土碳化时，水化产物会被分解，从而导致混凝土的力学性能下降。
此外，碳酸盐的扩散也会加速混凝土中钢筋锈蚀的速度，从而进一步影响混凝土的力学性能。
四、环境机理混凝土碳化的环境机理主要是与混凝土所处的环境有关。
混凝土碳化影响因素分析
与 混 凝 土 水 化 程 度 的乘 积 。增 加 水 泥 用 量 一 方面 改 变 混凝
混凝土建筑 物的耐 久性。混凝土 的碳化作用是指 大气中的 二氧化碳在存在水 的条件下与水泥水化产物氢氧化 钙发生 反应 ，生成碳酸钙和 水。因氢氧化钙是碱性 的 ，而碳酸 钙
是中型 ，所 以碳化又叫 中性化。
中图分类号 ：ＴＵ５ ２ ８ ． ０ ９文献标识码 ：Ｂ文章编号 ：１ ０ ０ ３ － ８ ９ ６ ５（ ２ ０ １ ３ ） ０ ４ — ０ ０ ２ １ — ０ １
混 凝 土 碳 化 ，会 引 起 钢 筋 锈 蚀 ，导 致 其 体 积 膨 胀 ，
使 混 凝 土 保 护层 开 裂 ，直 至 使 混 凝 土 剥 落 ，严 重 的 影 响 了
理 论依 据 。
ห้องสมุดไป่ตู้
关键 字 ：混凝土 ；碳化 ；水灰比 ；掺 合料 。
Ａ ｂｓ ｔ ｒ ａｃ ｔ： Ｃ ｏ ｎｃ ｒ ｅ ｔ ｅ ｃ ａ ｒ ｂｏｎａ ｔ ｉ ｏ ｎ ｃ ａ ｎ ｃ ａ ｕｓ ｅ ｓ ｔ ｅ ｅ ｌ ｃ ｏｒ ｒ ｏｓ ｉ ｏｎ，ａ ｆｅ ｃ ｔ ｉ ｎｇ ｔ ｈｅ ｄｕｒ ａ ｂｉ ｌ ｉ ｔ ｙ ｏｆ ｃ ｏｎｃ ｒ ｅ ｔ ｅ．Ａｆ ｆｅ ｃ ｔ ｅ ｄ ｂｙ ｍａ ｎ ｙ ｆ ａ ｃ ｔ ｏ ｒ ｓ ｃ ａ ｒ ｂｏ ｎａ ｉｏｎ ｔ ｏｆ ｃ ｏ ｎｃ ｒ ｅ ｔ ｅ ，ｔ ｈ ｅ ｐａ ｐ ｅ ｒ ｔ ｈｒ ｏ ｕｇ ｈ ｌ ｉ ｔ ｅ ｒ ａ ｔ ｕｒ ｅ ，ｆ ｒ ｏｍ ｔ ｈｅ ｅ ｎｖ ｉ ｒ ｏｎ ｍｅ ｎ ｔ ，ｗａ ｔ ｅ ｒ —ｃ ｅ ｍｅ ｎｔ ｒ ａ ｉｏ，ｍｉ ｔ ｎｅ ｒ ａ ｌ ａ ｄｍ ｉ ｘｔ ｕｒ ｅ ｓ ａ ｎｄ ｏｔ ｈｅ ｒ ａ ｓ ｐｅ ｃ ｔ ｓ ｏ ｆｉ ｔ ｓ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ，ｓ ｕｍ ｍ ａ ｒ ｙ ｏｆｖ ａ ｒ ｉ ｏｕ ｓ ｆ ａ ｃ ｔ ｏｒ ｓ ｏ ｎ ｔ ｈｅ ｄｅ ｇ ｒ ｅ ｅ ｏ ｆｉ ｎ ｌｕｅ ｆ ｎｃ ｅ ｏｆｃ ｏ ｎｃ ｒ ｅ ｔ ｅ ｃ ａ ｒ ｂ ｏｎａ ｉｏｎ ｔ ｆ ｏ ｒ ｆ ｕｒ ｔ ｈｅ ｒ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｔ Ｏ ｐｒ ｏｖ ｉ ｄｅ ａ ｔ ｈｅ ｏｒ ｅ ｉｃ ｔ ｌ ａ ｂａ ｓ ｉ ｓ ｏｒ ｆ ｃ ｏｎｃ ｒ ｅ ｔ ｅ ｃ ａ ｒ ｂ ｏｎ ａ ｔ ｉ ｏ ｎ． Ｋ ｅ ｙｗ ｏｒ ｄｓ： ｃ ｏｎｃ ｒ ｅ ｔ ｅ； ｃ ａ ｒ ｂｏ ｎａ ｉｏｎ； ｗａ ｔ ｔ ｅ ｒ －ｃ ｅ ｍｅ ｎｔ ｒ ａ ｉｏ； ａ ｔ ｄｍ ｉ ｘｔ ｕｒ ｅ
影响混凝土碳化的几点因素及其处理措施
浅谈影响混凝土碳化的几点因素及其处理措施摘要：现在的城市建设的不断深入，混凝土建筑在使用中也越来越多。
但是由于空气那个含有大量的酸性气体，会使混凝土中的碱性下降，从而发生碳化过程。
随着碱性下降和碳化的深入，混凝土就不会保持钝化，耐久性就会迅速下降。
所以，混凝土碳化的几点因素及其处理措施一直是业界比较关心的问题。
本文就此问题谈一下自己的想法。
关键词：混凝土碳化措施一、我国混凝土的现状近几年房地产在大地上如火如荼地进行着，混凝土是其中使用最多的材料，人们对混凝土的耐久性和抗碳化能力也是越来越关心。
我国以前在施工和设计的时候对混凝土的碳化问题认识一直不足，主要关注的是混凝土的强度，只要混凝土的强度好了，不能说明混凝土的结构就好了，这就导致我国目前很多的混凝土的抗碳化能力很低。
尤其，随着我国经济的飞速发展，环境污染尾气排放日益加大，尤其是一些大城市混凝土的碳化现象更加严重。
混凝土被碳化之后，钢筋就会被腐蚀，然后混凝土的表层就会开裂和脱落，严重的都会导致混凝土出现断裂，从而造成严重的经济损失。
我国光“七五”期间的维修改造费用就至少占总投资的 54%。
所以，混凝土碳化引起的钢筋锈蚀目前是我国需要克服的主要的难关，耐久性现在是人们比较关心的话题。
二、混凝土碳化破坏过程所谓的混凝土就是水泥与水发生水化反应，将一个个小小的石头和沙子组合起来形成具有一定强度的水化物。
混凝土是一个多孔体，空气中的二氧化碳就会进入这些气孔中与水化产物发生反应生成碳酸盐。
然后溶解于毛细管中的液相，和水泥水化过程中生成的水化产物相互作用，形成碳酸钙。
钢筋接触氢氧化钙之后，在碱性条件下就会在钢筋的表面形成一层可以防止钝化的钝化膜，随着碳化ph下降之后，这层钝化膜就会被破坏，钢筋就会被腐蚀。
腐蚀之后的钢筋膨胀会导致混凝土开裂。
三、混凝土碳化因素混凝土的碳化速度主要是看二氧化碳的浓度以及他的扩散速度。
其中二氧化碳的扩散速度和混凝土组织密实性、环境温度、二氧化碳的浓度、试件的含水率等因素影响，总结起来，混凝土的碳化反应受混凝土自身构造和外部环境两方面的共同约束。
混凝土碳化的影响因素及其控制措施
混凝土碳化的影响因素及其控制措施摘要：混凝土结构产生碳化将对建筑的结构内部的钢筋产生腐蚀而使建筑结构遭到严重的破坏，危害建筑的使用寿命，甚至危害人民生命安全。
建筑物中混凝土碳化的内外部影响因素很多，问题比较复杂，通过对各种因素对混凝土碳化的影响分析，提出防治混凝土碳化的措施，完善混凝土碳化问题的检测手段，为施工、检测及养护等工程各阶段混凝土碳化处理提供相应的参考。
关键词：混凝土施工；碳化影响；控制措施1导言随着经济的发展，在建筑工程结构中越来越广泛的应用钢筋混凝土，并且人们对混凝土结构耐久性的要求越来越高，这已成为人们普遍关注的一个重要问题。
耐久性是衡量混凝土结构质量的一个重要指标，而混凝土的抗碳化性能才是反映混凝土耐久性的重要指标，因此人们越来越重视混凝土结构的抗碳化性能。
过去，在混凝土结构的建设过程中，由于设计和施工中对混凝土抗碳化性能的忽视，往往会导致混凝土结构由于抗碳化性能差而出现结构提早破坏的问题。
然而，随着我国污染问题的加剧，空气中的二氧化碳浓度不断加大，对于暴露在空气中的混凝土结构而言，碳化问题越来越严重，因此混凝土结构的碳化问题成为人们普遍关注的一个重要问题。
经过相关的研究发现，如果混凝土的抗碳化性能不足，将会导致混凝土内部的钢筋出现锈蚀，钢筋体积将膨胀，从而引起混凝土的抗裂和保护层的剥落，最终将导致混凝土出现破损，结构的使用寿命出现大幅度降低。
2混凝土碳化的主要影响因素2.1内部影响因素从混凝土碳化发生的化学反应方程式中可以看出，混凝土矿料的组成、外加剂，材料的化学成分等对于混凝土碳化速度有重要的影响，集料的品种和级配和水灰比直接影响着混凝土内部的孔隙结构，材质致密坚实、级配较好的集料的混凝土孔隙小，碳化速度慢。
同样情况下，增大混凝土的水灰比，会使混凝土的气孔和毛细孔率的孔隙率增加，使得周围空气中的CO2很容易扩散到混凝土结构中，发生电化腐蚀，加快碳化速度，混凝土中掺加的活性水硬性外加剂能与水泥水化过程中析出的CA(OH)2等碱性材料发生化学反应形成稳定的胶凝物质，可以减低混凝土碳化速度，如果用用其替代水泥的用量，则会使碳化速度加快，虽然增加水泥用量可以提高混凝土的密实性，增加混凝土中碱性材料的含量，然而混凝土的碳化速度还受水泥水化程度的影响。
混凝土碳化值与强度的关系
混凝土碳化值与强度的关系混凝土是一种常用的建筑材料，它由水泥、砂、石料和水混合而成。
混凝土的强度是评估其性能的一个重要指标，而混凝土的碳化值则与其强度密切相关。
本文将探讨混凝土碳化值与强度之间的关系，并分析影响混凝土碳化值和强度的因素。
混凝土的碳化是指混凝土中的水泥矿物与二氧化碳发生反应，形成碳酸盐的过程。
碳酸盐的生成会导致混凝土的孔隙结构变得更加疏松，从而影响其强度。
混凝土碳化值是衡量混凝土碳化程度的指标，通常以混凝土中钢筋保护层内表面距离混凝土表面最远的碳化深度来表示。
混凝土的强度是指混凝土抵抗外部力量的能力。
混凝土的强度与碳化值之间存在一定的关系。
一般来说，混凝土的碳化值越大，其强度越低。
这是因为碳酸盐的生成会导致混凝土孔隙结构的增加，从而降低了混凝土的密实性和强度。
混凝土碳化值与强度之间的关系还受到其他因素的影响。
首先，水泥的质量对混凝土的碳化值和强度有重要影响。
优质的水泥可以提高混凝土的强度，并减少碳化的程度。
其次，混凝土的配合比也是影响碳化值和强度的重要因素。
合理的配合比可以提高混凝土的强度，并减缓碳化的速度。
此外，混凝土的养护条件和环境条件也会对碳化值和强度产生影响。
充分的养护和良好的环境条件可以减缓混凝土的碳化速度，从而提高其强度。
为了研究混凝土碳化值与强度之间的关系，许多学者进行了大量的实验和研究。
他们通过测量混凝土的碳化深度和强度，分析了二者之间的相关性。
研究结果表明，混凝土的碳化值与其强度呈负相关关系。
碳化程度越高，混凝土的强度越低。
然而，这种关系并不是线性的，而是呈现出一定的曲线关系。
当混凝土碳化值较小时，碳酸盐的生成可以填补一些孔隙，从而提高了混凝土的强度。
但是当碳化值达到一定程度后，碳酸盐的生成会导致更多的孔隙形成，从而降低混凝土的强度。
在混凝土工程中，我们可以通过控制混凝土的配合比、水泥的质量以及养护和环境条件来减少混凝土的碳化程度，提高其强度。
此外，合理的设计和施工方法也可以减少混凝土的碳化。
简述钢筋混凝土碳化影响因素
简述钢筋混凝土碳化影响因素钢筋混凝土以优越的性价比广泛运用在建筑业的各个方面,成为现代土木工程建筑必不可少的材料。
但是, 钢筋混凝土的碳化效应是不可忽视的。
钢筋混凝土使用年限越长,碳化效应给结构物带来的危害就越大，严重影响了建筑物的实用性。
混凝土的碳化效应已经成为 2 1世纪工程界的重大课题之一。
对这一现象进行详细研究和分析，从以下两个方面简述钢筋混凝土碳化影响产生的原因及影响因素。
一、混凝土碳化原理钢筋混凝土碳化是一个化学反应过程。
钢筋混凝土长期暴露在自然坏境下，再加上适当的温度、湿度，空气中的CO₂浸入到硬化的水泥浆细孔中，与混凝土中Ca(OH)2反应形成CaCO3，使得混凝土碱度降低。
碳化就是CO₂从混凝土表面浸入到混凝土内部的过程。
碳化不仅降低了混凝土碱度，而且减弱了对钢筋的保护作用，使钢筋更加容易锈蚀。
水泥中大约75%都是硅酸三钙和硅酸二钙，水泥完全水化后，生成的水化硅酸钙凝胶约占总体积的50%，氢氧化钙约占25%。
水化硅酸钙决定水泥石的强度，在混凝土中水泥石的含量占总体积的25%。
混凝土的结构呈现毛细管——孔隙状，而这些毛细管——孔隙不仅包括混凝土成型时残留在其中的气泡，水泥石中的毛细孔和凝胶孔，以及水泥石和集料接触处的孔穴；而且其中还可能有因水泥石的干燥收缩和温度变形而形成的微裂痕的存在。
就普通混凝土而言，孔隙率一般不会超过8-10%。
这时，大气中的二氧化碳首先渗透到混凝土内部的孔隙中，接着遇到毛细孔中的水分而溶解，与在水泥水化过程中产生的水化硅酸钙和氢氧化钙等水化产物相互作用，直接生成碳酸钙等产物。
所以，混凝土中存在着的孔隙，以及水分和空气，是混凝土碳化的主要原因。
虽然混凝土碳化增加了混凝土强度，减少了渗透性。
这可能是因为碳化过程中放出的水分，使得水泥水化;另外，碳酸钙沉淀缩小了水泥石的孔隙;然而，混凝土碳化后，使其碱性降低，加快了钢筋腐蚀。
混凝土碳化
Ca(OH)2+CO2→CaCO3+H2O
(水化硅酸钙)
3CaO•SiO2 •3H2O+CO2 → 3CaCO3+2SiO2+3H2O
(钙矾石)
3CaO •Al2O3 •3CaSO4 • 32H2O+3CO2 3CaCO3+2Al(OH)3+3CaSO4 •H2O+23H2O
由此可见，混凝土碳化是在混凝土的气相、液 相、固相中进行的一个十分复杂的多相物理化 学连续过程。
2.混凝土碳化机理：
3CaO•SiO2 +3.1H2O → 1.7CaO•SiO2•1.8H2O+0.3Ca(OH)2
•
混凝土具有毛细—孔隙结构的特点，包括混凝 土成型残留的小气泡，水泥石中的毛细孔和凝胶 孔，以及水泥石和集料接触处的孔穴等。此外还 可能有水泥石干燥收缩和温度变形引起的微小裂 缝。
温、湿度 CO2浓度 表面覆盖层
受力状态
高应力作用
－－
5. 混凝土碳化深度检测与预测方法
1) 检测方法
X射线法: 通过X射线衍射仪，直接测量出混凝土
中不同深度处水泥石所含氢氧化钙与碳酸钙晶体的含 量，判断出混凝土受碳化情况。可同时测得完全碳化 与部分碳化深度，适用于实验室精确测量。
化学试剂法: 利用不同化学试剂在不同pH值环境 下的颜色变化，测出混凝土碳化深度。常用1%浓 度的酚酞酒精溶液，以pH＝9为界线，已碳化区 呈无色，未碳化区呈粉红色。
主要通过消耗其中可碳化物质以延缓CO2侵入混凝土 速率；不含可碳化物质覆盖层（沥青、涂料、瓷砖 等），因其结构致密，能封堵混凝土表面部分开口孔 隙，从而延缓碳化速度。
• ⑧ 受 力状态:
