天和家太阳能光伏发电系统应用案例
天和家太阳能光伏发电系统应用案例 天和家/43kWp屋顶并网光伏发电系统设计 一、项目简介 1(天和家园住宅小区概况 浙江省慈溪市天和家园住宅小区占地面积64 788m2，总建筑面积13(4万m2。小区住宅整体布置方式为南北朝向，南北均无高大建筑物，无遮阴情况，日照充分。小区建筑住宅以多层为主，屋顶呈人字形，楼高22.2-22.86m。计划在天和家园20号楼屋顶装设太阳能电池板，建住宅小区太阳能光伏发电示范电站。20号楼目前处于在建状态，-屋顶可利用面积有:西侧平台，面积87m ;斜屋面，W-W共7块，总面积(斜面)113.9m。;露台，LL共5个，总面积11-57 233.44m 。 2(设计要求 a(该项目有一定的公众影响力。美观与否非常重要，要求光伏电池组件的安装应保持屋顶的风格和美观，并与小区及周围环境相协调。 b(该光伏电站主要提供天和家园小区公用设施用电，包括:地下车库西区照明灯35(2kW，地下车库东区照明(灯21(4kW，智能化设备2kW等。要求在阴雨天气时，’应能使用城市电网为公用负荷供电。 c(光伏电站建设费用计入小区开发成本。建成后随小区移交物业管理，要求节省投资。维护管理方便。 二、光伏发电系统运行方式的选择 太阳能光伏发电系统的运行方式可分为两类。即:独立运行和并网运行。独立运行的光伏发电系统需要有蓄电池作为储能装置，主要用于无电网的边远地区。由于必须有蓄电池储能装置，所以整个系统的造价很高。在有公共电网的地区。光伏发电系统一般与电网连接，即采用并网运行方式。并网型光伏发电系统的优点是可以省去蓄电池，而将电网作为自己的储能单元。由于蓄电池在存储和释放电能的过程中，伴随着能量的损失，且蓄电池的使用寿命通常仅为5,8年，报废的蓄电池又将对环境造成污染，所以，省去蓄电池后的光伏系统不仅可大幅度降低造价，还具有更高的发电效率和更好的环保性能，且维护简单、方便。在建筑密度很大的城市住宅小区中，能够安装太阳能电池板的面积有限，住宅小区屋顶光伏发电系统的容量通常远远小于其变压器的容量，即光伏系统的发电功率始终小于小区负载的功率，没有剩余电能送入上级城市电网。 综合考虑，该光伏发电系统拟采用并网运行方式(并在小区内局部并网，不考虑将电能输入上级城市电网，系统原理图如图l所示。采取小区内局部并网运行方式提高了上级城市电网的安全性。
三、系统设计 1(设计依据 该系统的设计依据有:《光伏系统并网技术要求》(GB/T19939-2005);当地气象资料;建设方提供的相关资料及要求。 2(光伏系统太阳能电池组件的配置方案 (1)最佳方阵倾角的确定 0/0/0/0/02-3024和东经12102 -12142 之间，处于北亚热带南慈溪市介于北纬30 2缘，属季风型气候。平均年日照时数2038小时，太阳年辐射量4 000~4 800MJ/m， 0年日照百分率47,。查阅相关资料可知，太阳能电池组件方阵最佳倾角为30。 (2)太阳能电池组件的选择与布置 (a)太阳能电池组件的选择 目前，高效晶体硅太阳能电池的光电转换效率已达2l,以上，大批量生产的单晶硅光伏电池组件的光电转换效率也已达到14,以上。该系统选用了常州天合光能有限公司生产的rlSM一175D型高效单晶硅电池组件(其外形如图2所示。
TSM一175D型电池组件技术参数如下，峰值功率:Pm=175WP;开路电压: =43.58V;最佳工作电压:U=36.2V;短路电流:I=4.97A;最佳工作电流:，OCSC m=4.85A;重量:G=16kg;尺寸:长×宽×厚=l 581 mm×809mm×40mm。 (b)太阳能电池组件的布置 将太阳能光伏发电应用于城市住宅小区时，与建在边远地区、荒漠地区的独立光伏电站有很多不同点，不能简单地将太阳能电池方阵按最佳倾角的要求布置，必须要充分考虑与周围环境的协调和美观。根据建设方提供的加号楼屋面图参见图(3)以及现场考察情况，电池方阵布置方案如下: 2a(西侧平台面积87m。采用锯齿型方阵。共安装组件36块，方阵倾角为o30。功率为:175Wp×36=6300W 。 2b(斜屋面W~W，共7块小屋面可安装太阳能组件，总面积(斜面)113.9m，17 0与斜屋面平行安装组件87块，方阵倾角为斜屋面坡度31。功率为:175W×87=15 225Wp。 c(顶层露台上方装饰性花架有L~L共5个可安装太阳能组件。面积15 233.44m。，考虑露台的采光和建筑的整体布局和美观。将露台上方装饰性花架 2前半部分空出一定面积，保持装饰性花架的原貌，后部约有163 m安装组件， 0共安装组件126块，为减少风压及屋顶的美观，方阵倾角为7。功率为:175Wp×126=22050Wp。该布置方案共安装了TSM-175D型高效单晶硅太阳能组件249块，总功率为43 575W。，设计按43kWp配置、计算。 P (3)太阳能组件的分组串接 从系统效率考虑，直流电压越高效率就越高，住宅用电电压为220~400V。安装组件时，原则上要在同一日照条件使用串联的组件，否则，其他组件会受输出量最低组件的影响导致整体输出严重下降。该方案屋面布置的太阳能电池组件在安装后的光照有两种情况: a(平台、露台上方装饰性花架安装的组件将不会受到建筑物等的挡光影响; b(斜屋面安装的组件在每天的不同时间段，其光照将会受到不同方向建筑的一定影响。 为了将组件串接后的热斑效应损耗降到最低，将受到不同方向建筑物影响的组件进行分组。将受到相同方向建筑物影响的组件归为一组。并且在系统中采用多组串逆变器(在后面的逆变器中详述)。为了平衡逆变器的功率，每台多组串逆变器都接入了多组的组件。由多组串逆变器的每路MPPT(最大功率跟踪)电路对每路组件进行最大功率点跟踪，从而使因挡光引起的组件功率损失降低到最低限 (电池组件被圈的为一组)。 度。电池组件分组数参见图3所示 3(并网逆变器选择和配置方案 (a)并网逆变器的选择 并网逆变器是并网光伏系统的重要电力电子设备(其主要功能是把来自太阳能电池方阵输出的直流电转换成与电网电力相同电压和频率的交流电，并把电力输送给与交流系统连接的负载，同时还具有极大限度地发挥太阳能电池方阵性能的功能和异常或故障时的保护功能，即:?尽可能有效地获取因天气变化而变动的太阳能电池方阵输出所需的自动运行和停机功能，以及最大功率跟踪控制功能;?保护电网安全所需的防单独运行功能和自动电压调整功能 ?电网或并网逆变器发生异常时，安全脱网或停下逆变器的功能。已进入实用阶段的并网逆变器的回路方式有电网频率变压器绝缘方式、高频变压器绝缘方式和无变压器方式3种。其中无变压器回路方式因在成本、尺寸、质量和效率等方面具有优势而被广泛采用。该系统的并网逆变器选用德国艾思玛公司(SMA)生产的Sunny Mini Central系列SMC6000TL型无变压器集中式逆变器和Sunny Boy系列SB50OOTL MultiString型无变压器多组串逆变器，具有过压保护、对地故障保护、孤岛效应保护、过载保护、短路故障保护等完善的保护功能，并具有内置逆变采集器和RS485、RS232通信接口，可方便地获取逆变器的运行参数(直流输入电压和电流、交流输出电压和电流、功率、电网频率等)。其技术参数如表1所示。
多组串逆变器采用了每路独立的最大功率跟踪，可以处理不同朝向和不同型号的光电组件，也可以弥补不同连接串中的光电组件数量和部分阴影的影响。因而可以有效地避免屋面安装的组件因阴影引起的功率损失。 (b)逆变器与电池组件的分组匹配 逆变器与电池组件的分组串接如图4所示。在标准测试条件下逆变器所接入的每路组件数量、输入电压、功率如表2所示。对照表1可知，该方案逆变器与电池组件的配置是合理的，满足要求。 4(太阳能光伏发电系统负载的选择 从严格意义上说，并网光伏发电系统是将整个城市的电网系统作为自己的储能单元，因而，光伏系统所带负载时任意的，不存在选择问题。但由于我国《可再生能源法》刚刚于2006年1月1日实施。《可再生能源法》的“上网电价法”和“全网平摊”法规尚未实施，这就带来了住宅小区移交物业管理后电费管理上的困难。因而，为了更好地保证上级城市电网的安全，方便管理，太阳能并网光伏系统负载的选择原则应是使屋顶并网光伏系统的发电功率小于所带负载的用电功率，并且尽可能使负载的用电时间与光伏系统的发电时间相匹配。 #天和家园设置了高压环网站一座，在小区各负荷点设置了7个箱变，其中2 #箱变为800 kV?A，6箱变l000kV(A(其它均为630 kV?A。与光伏系统公共 #接入点相连的4箱变变压器容量为630kV?A，主要供小区公用负荷用电。天和家园公用负载主要有:地下车库西区照明灯35(2kW，地下车库东区照明灯 21(4kW，智能化设备2 kW，以及小区景观灯、围墙灯等。地下车库照明负荷曲线与太阳光日照曲线接近，因此，选择地下车库照明和智能化设备用电为光伏系统的负荷。总负荷功率为58(6kW，大于光伏系统的峰值功率43kW ，且所安装的光伏系统峰值功率43kW。不到所连4#箱变容量的10,，保证了无电能输入上级城市电网，符合设计要求。 四、防雷设计 1(防直击雷措施 直击雷是指直接落到太阳能电池阵列、低压配电线路、电气设备以及在其旁的雷击。防直击雷的基本措施是安装避雷针。由于该光伏系统中的外置设备在整个环境中不是最高建筑物，所以设计为:把所有屋顶电池组件的钢结构与屋顶建筑的防雷网相连，以达防雷击的目的，并符合《光伏(PV)发电系统过电压保护-导则》(SJ/T11127)中有关规定。 2(防感应雷措施
农村屋顶光伏发电案例
农村屋顶光伏发电案例农村屋顶光伏发电是指利用农村屋顶空地进行光伏发电的一种方式，通过太阳能光伏发电技术，将阳光转化为电能，为农村地区提供清洁、可再生的能源。
下面我们将介绍一个农村屋顶光伏发电的案例，以便更好地了解这种发电方式的具体应用和效果。
这个案例发生在某个农村村庄，该村庄地处偏远山区，屋顶普遍较大，阳光充足。
由于村庄周边缺乏电力资源，居民生活和生产用电需求较大，因此村委会决定引进光伏发电技术，利用屋顶空地进行发电，以解决电力短缺问题。
为了实施光伏发电项目，村委会首先进行了充分的调研和规划，确定了适合进行光伏发电的屋顶位置和面积。
随后，村委会与相关的光伏发电公司进行了合作，共同制定了具体的实施方案。
在方案制定过程中，充分考虑了村庄的地理环境、气候条件、屋顶承重能力等因素，确保光伏发电设备的稳定性和安全性。
随着实施方案的确定，光伏发电设备得以顺利安装并投入使用。
通过一段时间的运行和监测，村庄屋顶光伏发电项目取得了显著的成效。
首先，光伏发电设备为村庄提供了稳定的清洁能源，满足了居民的生活用电需求，改善了村庄的电力供应状况。
其次，光伏发电项目的实施促进了当地的经济发展，吸引了一些外来投资和产业项目，为村庄带来了一定的经济效益。
最后，光伏发电项目的成功实施，也为其他农村地区提供了可借鉴的经验和示范，有利于推动清洁能源在农村地区的推广和应用。
通过这个案例，我们可以看到农村屋顶光伏发电的实际应用效果。
光伏发电不仅可以为农村地区提供清洁、可再生的能源，改善电力供应状况，还能促进当地的经济发展，为农村地区带来更多的发展机遇和希望。
因此，农村屋顶光伏发电在我国农村地区具有广阔的应用前景和发展空间，有利于推动农村能源结构的优化和升级，为农村地区的可持续发展做出更大的贡献。
太阳能光伏发电案例
太阳能光伏发电案例一、太阳能光伏发电在农村地区的应用1. 田野光伏发电：在农田或农户屋顶上安装太阳能光伏板，将太阳能转化为电能，供农户使用。
这种方式不仅解决了农村地区的用电问题，还能促进农业现代化发展。
2. 离网光伏发电：在农村地区建设离网光伏发电站，将太阳能转化为电能后储存起来，供农村居民使用。
这种方式解决了农村地区电网不稳定的问题，提高了居民的生活质量。
二、太阳能光伏发电在城市地区的应用1. 城市屋顶光伏发电：在城市高楼大厦的屋顶上安装太阳能光伏板，将太阳能转化为电能，供楼内居民使用。
这种方式不仅解决了城市用电需求，还能减少对传统能源的依赖，降低能源消耗。
2. 公共场所光伏发电：在城市公共场所如公园、广场等地方安装太阳能光伏板，将太阳能转化为电能，供公众使用。
这种方式提供了绿色、环保的能源，为城市公共设施提供可持续的能源支持。
三、太阳能光伏发电在工业领域的应用1. 工业用电光伏发电：在工业厂区建设太阳能光伏发电站，将太阳能转化为电能，供工业生产使用。
这种方式降低了工业用电成本，减少了对传统能源的依赖，促进了工业发展。
2. 太阳能热发电：利用太阳能光伏板产生的热能，进行热发电。
这种方式可以同时发电和供热，提高能源利用效率。
四、太阳能光伏发电在交通运输领域的应用1. 太阳能充电桩：在公共停车场、加油站等地方建设太阳能充电桩，将太阳能转化为电能，供电动车充电使用。
这种方式提供了绿色、环保的能源，推动了电动车的普及和发展。
2. 太阳能船舶：在船舶上安装太阳能光伏板，将太阳能转化为电能，供船舶使用。
这种方式减少了对传统能源的依赖，降低了船舶运行成本，同时也减少了对环境的污染。
五、太阳能光伏发电在农业领域的应用1. 太阳能灌溉系统：利用太阳能光伏板提供的电能，驱动灌溉系统进行农田灌溉。
这种方式解决了农田灌溉用电困难的问题，提高了农作物的产量和质量。
2. 太阳能温室：在温室顶部安装太阳能光伏板，将太阳能转化为电能，供温室内的设备使用。

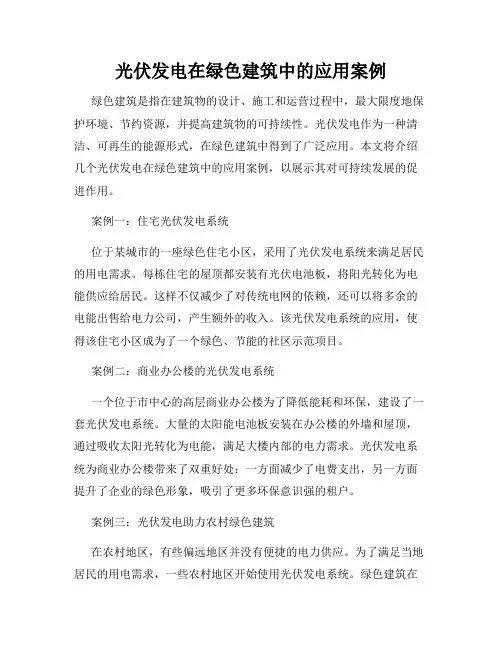

光伏发电在绿色建筑中的应用案例
光伏发电在绿色建筑中的应用案例绿色建筑是指在建筑物的设计、施工和运营过程中，最大限度地保护环境、节约资源，并提高建筑物的可持续性。
光伏发电作为一种清洁、可再生的能源形式，在绿色建筑中得到了广泛应用。
本文将介绍几个光伏发电在绿色建筑中的应用案例，以展示其对可持续发展的促进作用。
案例一：住宅光伏发电系统位于某城市的一座绿色住宅小区，采用了光伏发电系统来满足居民的用电需求。
每栋住宅的屋顶都安装有光伏电池板，将阳光转化为电能供应给居民。
这样不仅减少了对传统电网的依赖，还可以将多余的电能出售给电力公司，产生额外的收入。
该光伏发电系统的应用，使得该住宅小区成为了一个绿色、节能的社区示范项目。
案例二：商业办公楼的光伏发电系统一个位于市中心的高层商业办公楼为了降低能耗和环保，建设了一套光伏发电系统。
大量的太阳能电池板安装在办公楼的外墙和屋顶，通过吸收太阳光转化为电能，满足大楼内部的电力需求。
光伏发电系统为商业办公楼带来了双重好处：一方面减少了电费支出，另一方面提升了企业的绿色形象，吸引了更多环保意识强的租户。
案例三：光伏发电助力农村绿色建筑在农村地区，有些偏远地区并没有便捷的电力供应。
为了满足当地居民的用电需求，一些农村地区开始使用光伏发电系统。
绿色建筑在农村具有巨大潜力，不仅可以为当地居民提供清洁的能源，还可以改善当地居民的生活质量。
通过光伏发电系统，农村地区可以实现自给自足的电力供应，减少了对传统燃煤发电的依赖，降低了环境污染。
这种应用案例展示了光伏发电系统在农村绿色建筑中的重要作用。
总结：以上三个实际应用案例充分展示了光伏发电在绿色建筑中的应用价值。
光伏发电系统的使用不仅可以为建筑物提供清洁能源，降低能耗，还可以减少二氧化碳的排放，改善室内和周边环境质量。
随着科技的发展和成本的下降，光伏发电系统的应用将越来越普及，为绿色建筑的可持续发展做出更大的贡献。
通过以上案例，我们可以看到光伏发电在不同场景下的应用形式，从住宅到商业办公楼再到农村地区，光伏发电系统为各类建筑提供了可持续能源解决方案。
关于家庭光伏的太阳能发电案例解析 (2)
关于家庭光伏的太阳能发电案例解析在各国减排行动和优惠政策的拉动下，产业发展将进一步加快。
国际上各国都纷纷制定了光伏产业和市场发展的未来规划。
美国“百万屋顶计划”，德国政府在顺利完成十万天棚计划之后，2003年又通过了新的光伏法案，日本的70万户并网发电计划。
除政府计划外，各大公司业纷纷扩大产量，太阳能光伏发电的产业正在腾飞，猜测卸明年将达到年产量5300兆瓦。
2008年的北京奥运会离我们已渐行渐远，但安装在奥体中心、首都体育馆和工人体育场等场馆的太阳能电话亭和五个太阳能庭院灯，却给人留下了深刻的印象，国际奥委会的官员访问北京期间，对这些太阳能利用的产品产生好感，中心电视台的转播节目中也给予了这方面的关注。
太阳能光伏技术在奥运村、奥运公同、奥运场馆的用电、路灯、草坪灯、公共照明、绿地浇灌等方面的运用，奥运村和部分场馆使用太阳能空调和热水供给，从而将太阳能光伏发电引入普通百姓的视线，成为人们关注的热点话题。
发达国家争相发展太阳能光伏发电产业。
我国太阳能资源丰富，新能源开发利用前景广阔。
煤炭巨量消费已成为我国大气污染的主要来源。
我国具有丰富的太阳能、风能、生物质能、地热能和海洋能等新能源和可再生能源资源，开发利用前景广阔。
太阳能光伏发电应用始于70年代，真正快速发展是在80年代。
在1983年一1987年短短的几年内先后从美国、加拿大等国引进了七条太阳电池生产线，使我国太阳电池的生产能力从1984年以前的年产200千瓦跃到1988年的4．5兆瓦。
目前太阳电池主要应用于通信系统和边远无电县、无电乡村、无电岛屿等边远偏辟无电地区，年销售约1.1兆瓦，成效显著。
光伏已完成光伏太阳能发电案例无数：圣安德鲁斯项目，地点：中国，上海，装机容量：6千瓦，完成时间：2014年7月；绿洲江南园项目，地点：中国，上海，装机容量：3千瓦，完成时间：2014年7月；机场镇项目，地点：中国，上海，装机容量：7千瓦，完成时间：2014年7月；今日家园项目，地点：中国，苏州，装机容量：4千瓦，完成时间：2014年8月；马陆樊家村项目，地点：中国，上海，装机容量：10千瓦，完成时间：2014年8月；颐景园项目，地点：中国，上海，装机容量：3.5千瓦，完成时间：2014年8月，梅园三期项目，地点：中国，上海，装机容量：4.25千瓦，完成时间：2014年9月；金地格林圣琼斯湾项目，地点：中国，上海，装机容量：3.64千瓦，完成时间：2014年9月；辛光悦项目，地点：中国，上海，装机容量：4.16千瓦，完成时间：2014年9月；闵行新镇路项目，地点：中国，上海，装机容量：6.76千瓦，完成时间：2014年10月，徐汇区西南模范中学项目地点：中国，上海，装机容量：18千瓦，完成时间：2014年10月；宝山梧桐城邦项，地点：中国，上海，装机容量：4.94千瓦，完成时间：2014年11月；崇明项目，地点：中国，上海，装机容量：11.7千瓦，完成时间：2014年11月；长兴岛项目，地点：中国，上海，装机容量：4千瓦，完成时间：2014年12月；丽水市项目，地点：中国，上海，装机容量：5.5千瓦，完成时间：2014年12月家庭光伏太阳能发出的每一度电，建设的每一个项目，做出的每一项战略决策，都在传递着家庭光伏作为行业标杆的责任，承载着绿色的愿景和使命。

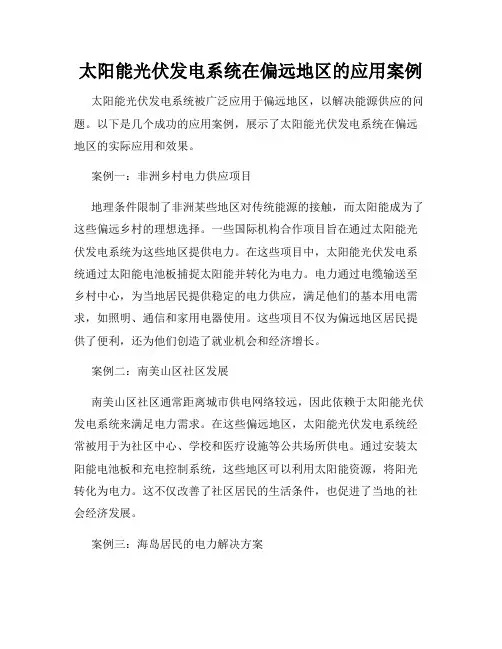

太阳能光伏发电系统在偏远地区的应用案例
太阳能光伏发电系统在偏远地区的应用案例太阳能光伏发电系统被广泛应用于偏远地区，以解决能源供应的问题。
以下是几个成功的应用案例，展示了太阳能光伏发电系统在偏远地区的实际应用和效果。
案例一：非洲乡村电力供应项目地理条件限制了非洲某些地区对传统能源的接触，而太阳能成为了这些偏远乡村的理想选择。
一些国际机构合作项目旨在通过太阳能光伏发电系统为这些地区提供电力。
在这些项目中，太阳能光伏发电系统通过太阳能电池板捕捉太阳能并转化为电力。
电力通过电缆输送至乡村中心，为当地居民提供稳定的电力供应，满足他们的基本用电需求，如照明、通信和家用电器使用。
这些项目不仅为偏远地区居民提供了便利，还为他们创造了就业机会和经济增长。
案例二：南美山区社区发展南美山区社区通常距离城市供电网络较远，因此依赖于太阳能光伏发电系统来满足电力需求。
在这些偏远地区，太阳能光伏发电系统经常被用于为社区中心、学校和医疗设施等公共场所供电。
通过安装太阳能电池板和充电控制系统，这些地区可以利用太阳能资源，将阳光转化为电力。
这不仅改善了社区居民的生活条件，也促进了当地的社会经济发展。
案例三：海岛居民的电力解决方案很多海岛地区依赖于昂贵的燃料进口来供应电力，这对当地居民和环境都造成了负担。
太阳能光伏发电系统成为海岛地区可持续发展的选择。
通过在岛上安装太阳能电池板和电池储能系统，这些地区能够利用丰富的太阳能资源，不仅减少了对燃料进口的依赖，还降低了能源成本并保护了环境。
海岛居民可以通过这些太阳能光伏发电系统获得可靠的电力供应，满足他们的日常电力需求。
案例四：高寒地区的能源解决方案高寒地区的偏远村庄面临着严寒气候和能源供应不足的挑战。
太阳能光伏发电系统能够充分利用高寒地区日照充足的特点。
通过在屋顶安装太阳能电池板和组建光伏发电站，这些地区能够获得所需的电力供应。
此外，光伏发电系统还被用于供暖系统的独立电力提供。
太阳能通过电热转换器或太阳能热水器将阳光转化为热能，为居民提供舒适的室内温度。

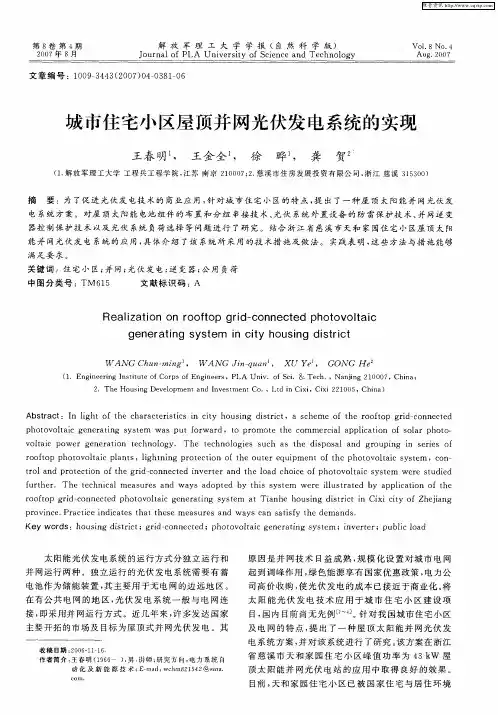

城市住宅小区屋顶并网光伏发电系统的实现
Ｖ ｏ ．８ Ｎｏ．４ １ Ａｕ ｇ．２ ０７ ０
文 章 编 号 ：１ ０ — ４ ３ ２ ０ ） ４０ ８ — ６ ０ ９３ ４ （ ０ ７ ０ —３ １０
城市住宅小区屋顶并 网光伏发 电系统的实现
王春 明 王金 全 徐 晔 龚 贺 ， ， ，
（． 放军 理 工 大学 工 程 兵 工 程 学 院 ， 苏 南 京 ２ ０ ０ ； ． 溪 市 住 房 发 展 投 资 有 限 公 司 ， 江 慈 溪 ３５ ０ ） １解 江 １０７２慈 浙 １ ３０
Ａｂｓ ｒ ｔ ｎ ｉ ｈ ｈ ｒ ｃ ｅ ｉｔｃ ｉ ｃｔ ｏｕ ｉ ｇ ｄｉｔ ｉｔ ｃ ｅ ｆ ｔ ｏ ｔ ｐ ｇｒｄ— ｏｎ ｅ ｔ ｄ ｔａｃ ：Ｉ ｌ ｇｈｔｏｆ ｔ ｅ ｃ ａ ａ ｔ ｒｓ ｉｓ ｎ ｉｙ ｈ ｓ ｎ ｓ ｒｃ ，ａ ｓ ｈ ｍｅ ｏ ｈｅ ｒ ｏｆｏ ｉ ｃ ｎ ｃ ｅ
ｒ ｏ ｔ ｐ ｇ ｉ—ｏ ｎ ｃｅ ｈ ｔ ｖ ｌ ｉ ｇ ｎ ｒ ｔｎ ｙ ｔ ｍ ｔＴｉｎ ｅ ｈ ｕ ｉ ｇ ｄｓ ｒｃ ｎ Ｃ ｘ ｉｙ ｏ ｈ ｊ ｎ ｏ ｆｏ ｒｄ ｃ ｎ ｅ ｔｄ ｐ ｏ ｏ ｏ ｔ ｃ ｅ ｅ ａ ｉｇ ｓ ｓｅ ａ ａ ｈ ｏ ｓｎ ｉｔｉｔｉ ｉ ｉｃｔ ｆＺ ｅｉ ｇ ａ ａ
ｐ ｔ ｏ ｔ ｉ ｎｅ ａ ｉ ｙ ｔ ｍ ａ ｐｕ ｏ ｗ ａ ｄ， ｔ ｐ ｏｍ ｏ ｅ ｔ ｅ ｃ ｍ ｍ ｅ ｃａ ｐｐ ｉａｔｏ ｆ ｓ ｌ ｒ ｐｈ ｏ— ｈｏ ｏｖ ｌａｃ ｇｅ ｒ ｔｎｇ ｓ ｓ ｅ ｗ ｓ ｔｆ ｒ ｒ Ｏ ｒ ｔ ｈ ｏ ｒ ｉ ｌａ ｌｃ ｉ ｎ ｏ ｏ ａ ｏｔ ｖ ｔ ｉ ｐｏ ｅ ｇ ｎｅ ａ ｉ ｎ ｅ ｈ ｌ ｇｙ Ｔ ｈ ｔ ｃ ｎｏ ｏｇ ｅ ｓ ｃ ａ ｔ ｄｉｐｏ ａ ａ ｄ ｒ ｐｉ ｇ ｎ ｅ ｉ ｓ ｏｌａ ｃ ｗ ｒ ｅ ｒ ｔｏ ｔ ｃ ｎｏ ｏ ． ｅ ｅ ｈ ｌ ｉ ｓ ｕ ｈ ｓ ｈｅ ｓ ｓ ｌ ｎ ｇ ｏｕ ｎ ｉ ｓ ｒｅ ｏｆ
2020年光伏发电系统的组成原理和应用案例精品版
光伏发电系统的组成原理和应用案例目录第1章绪论 (3)1.1背景 (3)1.2光伏发电的发展 (3)1.2.1 国外光伏发电产业的现状 (3)1.2.2 我国光伏产业的发展 (5)1.3光伏发电的趋势 (7)第2章光伏系统 (8)2.1光伏系统的组成和原理 (8)2.2系统的分类和介绍 (9)2.2.1 小型太阳能供电系统 (9)2.2.2 简单直流系统 (10)2.2.3 大型太阳能供电系统 (10)2.2.4 交、直流供电系统 (11)2.2.5 并网系统 (11)2.2.6 混合供电系统 (12)2.2.7 并网混合供电系统 (13)第3章太阳能电池 (14)3.1工作原理 (14)3.2薄膜太阳能电池的分类 (14)3.3非晶硅薄膜太阳能电池 (17)3.4非晶硅太阳能电池的发展现状 (18)3.4.1 大规模的成本发电站 (18)3.4.2 与建筑相配合，建造太阳能房 (18)3.4.3 国内外非晶硅太阳能电池的生产现状及存在的问题 (19)3.4.4 非晶矽薄膜太阳能电池的制造 (20)第4章逆变器 (23)4.1光伏逆变器的分类及工作原理 (23)4.2光伏逆变器的功能 (23)4.3逆变器的选择 (24)第5章蓄电池和光伏方阵 (27)5.1蓄电池的设计 (27)5.2光伏组件设计 (31)第6章应用案例及总结 (36)6.1天和家/43K W P屋顶并网光伏发电系统设计 (36)6.1.1 项目简介 (36)6.1.2 光伏发电系统运行方式的选择 (36)6.1.3 系统设计 (37)6.1.4 防雷设计 (42)6.1.5 电缆选择 (44)6.1.6 支架设计 (44)6.1.7 监控系统设计 (44)6.2总结 (44)第1章绪论1.1 背景随着全球工业化进程的逐步展开，世界各国对能源的需求急剧膨胀，而煤炭、石油和天然气三大化石能源日渐枯竭，全球将再一次面临能源危机。
在中国，按目前的石油消耗速度，中国的现有能源储量至多可以使用50年。
光伏系统应用实例
流
方
池
负
阵
载
2004世界光伏应用分类
独立光伏系统应用领域
(1) 离网工商业(Off-Grid Industrial) 应用
光伏系统为无电场所供应电力,可根据 需要 专门设计.
可就地供电,不需延伸电网,节省了投资, 也减少了线路损耗.
使用方便,安全可靠,Leabharlann 护简单.微波中继站太阳能电源
将一般的光伏方阵安装在建筑物的 屋顶或阳台上，通常其逆变控制器输 出端与公共电网并联，共同向建筑物 供电，这是光伏系统与建筑相结合的 初级形式。
屋顶并网光伏系统
“零能耗”建筑
(2). 光伏器件与建筑相结合
光伏组件与建筑材料融为一体，采用 特殊的材料和工艺手段，将光伏组件 做成屋顶、外墙、窗户等形状，可以 直接作为建筑材料使用，既能发电， 又可作为建材，一举两得，能够进一 步降低发电成本。
德国慕尼黑国际贸易中心屋顶光伏系统
纽 约 时 代 广 场
太
阳
能
系
统
太阳能发电与建筑一体化
太阳能光伏声屏障系统
同样兼具两种功能，而又不需占用 土地，并且具有重大经济价值的光伏 应用领域就是光伏声屏障，将光伏组 件安装在高速道路两旁，既能降低噪 声，又能发电，兼具两种功能，一举 两得，可以进一步降低光伏系统的发 电成本，有着巨大的市场潜力。
光纤通讯太阳能电源
天然气输送管道太阳能阴极保护电源
太阳能航标灯
太阳能灯塔
太阳能分段断路器电源
(2) 偏远地区供电(Rural Electrification)
全球还有将近20亿人口没有用上电， 我国也还有大约3000万人口没有电力 供应，其中相当大部分处在经济不发 达的边远地区，很难依靠延伸常规电 网来解决用电问题.而这些地区往往太 阳能资源十分丰富,应用太阳能发电大 有可为.
