3避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录
全套资料检验批表格-建筑电气工程检查用表
建筑电气工程检查用表1、《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收 记录》按照（I ）高压开关柜；（II ）低压成套柜（屏、台）；（III ）照明配电箱（盘）划分。
2、《电线导管、电缆导管和线槽敷设检验批质量验收记录》按照I ）室内；（II ）室外划分。
3、《避雷引下线和变配电室接地干线敷设检验批质量验收记录》按照（I ）防雷引下线；（II ）变配电室接地干线划分。
建筑电气工程检查用表目录建筑电气子分部工程与分项工程相关表架空线路及杆上电气设备安装检验批质量验收记录变压器、箱式变电所安装检验批质量验收记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（I ）开关柜 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（II ）成套柜（屏、台）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（III ）配电箱（盘）低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录柴油发电机组安装检验批质量验收记录不间断电源安装检验批质量验收记录低压电气动力设备试验和试运行检验批质量验收记录裸母线、封闭母线、插接式母线安装检验批质量验收记录电缆桥架安装和桥架内电缆敷设检验批质量验收记录电缆沟内和电缆竖井内电缆敷设检验批质量验收记录电线导管、电缆导管和线槽敷设安装检验批质量验收记录（I ）室内电线导管、电缆导管和线槽敷设安装检验批质量验收记录（II ）室外电线、电缆穿管和线槽敷线安装检验批质量验收记录槽板配线安装检验批质量验收记录钢索配线安装检验批质量验收记录电缆头制作、接线和线路绝缘测试检验批质量验收记录普通灯具安装检验批质量验收记录专用灯具安装检验批质量验收记录建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录开关、插座、风扇安装检验批质量验收记录建筑物照明通电试运行检验批质量验收记录 接地装置安装检验批质量验收记录避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（I ）防雷引下线避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（II ）变配电室接地干线接建闪筑器物安等装电检位验联批结质量安验装收检记验录批质量验收记录高压低压照明建筑电气子分部工程与分项工程相关•架空线路及杆上电气设备安装检验批质量验收记录（GB50303-2002）表4编号：060101□□口变压器、箱式变电所安装检验批质量验收记录成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录高压开关柜（GB50303-2002）表6编号：060103/060202□□口成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录（II）低压成套柜（屏、台）箱（盘）内检查试验 低压电器组合（625条） 箱（盘）间配线（626条）箱与其面板间可动部位的配线（6.2.7条）箱（盘）安装位置、开孔、回路编号等（6.2.8条）垂直度允许偏差W 1.5%。
(建筑电气工程)江苏省电气资料验收表格
建筑电气工程）江苏省电气资料验收表格目录建筑电气工程概况表提示概况表中可列出主要，关键项目中的重要设备。
对要求填写的内容栏目不够时，可另行附表。
建筑电气工程施工现场质量管理记录DQ1.1现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人年月日年月日提示对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表。
建筑电气分部工程质量验收记录DQ1.2建筑电气子部工程质量验收记录（统表 1 ）DQ1.3分项工程质量验收记录（统表 2 ）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。
分部工程验收时，应含所有分项。
二、检验方法应符合下列规定：1. 电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；2. 空载试运行和负荷试运行结果；3. 绝缘电阻、接地电阻和接地（PE）或接零（PEN ）导通状态及插座接线正确性的测试结果；4. 漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5. 负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6. 螺栓紧固程序用适配工具做拧动试验；7. 需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；8. 水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9. 外观质量情况目测检查；10. 设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。
设备、材料进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证提示、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。
江苏省建筑工程施工质量验收资料(DQ：电气部分)
建筑工程施工质量验收资料（DQ建筑电气工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站印制目录注：打“*”号的验收记录用前面相同的表建筑电气单位工程概况表DQ1.1建筑电气工程施工现场质量管理记录DQ1.2建筑电气分部（子分部）工程质量验收记录DQ1.3建筑电气工程质量控制资料核查记录DQ1.4建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.5建筑电气工程观感质量检查记录DQ1.6建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）DQ2.1技术负责人：质量检查员：年月日电导管安装隐蔽验收记录DQ2.3电导管内穿线隐蔽验收记录DQ2.4重复接地（防雷接地）工程隐蔽验收记录DQ2.5防雷接地系统布置简图DQ2.6附防雷接地简图配线敷设施工隐蔽验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10.各种性质土壤的季节系数——测量前数天下过较长时间的雨，土壤很潮湿时用之；注：Ψ1——测量时土壤较潮湿，具有中等含水量时用之；Ψ2——测量时土壤干燥或测量前降雨不大时用之。
Ψ3接地（PE）或接零（PEN）导通状态及插座接线正确性测试记录DQ2.11建筑照明通电试运行记录DQ2.13大型灯具牢固性试验记录DQ2.14室外电气（子分部）工程质量验收记录DQ3.1分项工程质量验收记录DQ3.1.1架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.2变压器、箱式变电所安装分项工程质量验收记录DQ3.1.3变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.4成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装分项工程质量验收记录DQ3.1.5成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录DQ3.1.6电线导管、电缆导管和线槽敷设分项工程质量验收记录DQ3.1.7电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录DQ3.1.8续表DQ3.1.10安装分项工程质量验收记录DQ3.1.11安装分项工程检验批质量验收记录DQ3.1.12续表建筑照明通电试运行分项工程质量验收记录DQ3.1.13建筑照明通电试运行分项工程检验批质量验收记录DQ3.1.14接地装置安装分项工程质量验收记录DQ3.1.15接地装置安装分项工程检验批质量验收记录DQ3.1.16变配电室（子分部）工程质量验收记录DQ3.2变压器、箱式变电所安装分项工程质量验收记录DQ3.2.1变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.2.2。
六、建筑工程质量验收资料(DQ_建筑电气工程部分)—江苏版装订本

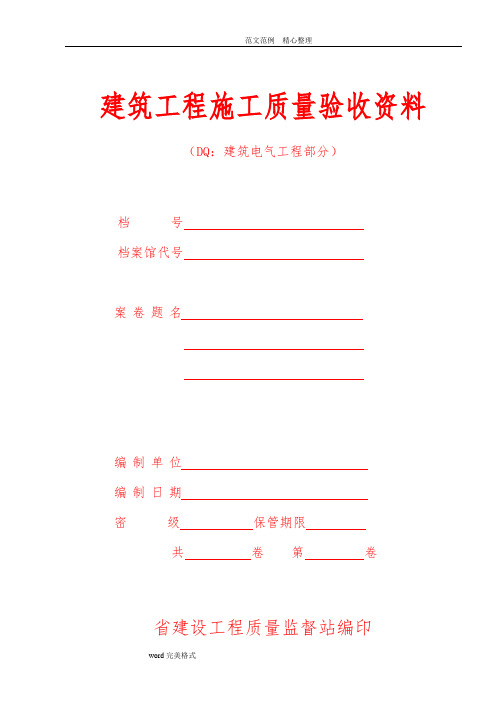

范文范例 精心整理 word完美格式 建筑工程施工质量验收资料 （DQ：建筑电气工程部分）
档 号 档案馆代号
案 卷 题 名
编 制 单 位 编 制 日 期 密 级 保管期限 共 卷 第 卷
省建设工程质量监督站编印 范文范例 精心整理
word完美格式 省建设厅文件
苏建质（2002）332号 关于统一使用“建筑工程施工质量验收资料”的通知 市建委、建工局，各市建设局，有关单位： 为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300- 2001）及配套工程质量验收规，保证工程施工质量验收资料统一、规、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。现将有关事项通知如下： 一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资格并持有相应证书方可签字，并对签字的容负责。 二、以收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。 三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。 四、在使用《建筑工程施工质量验收资料》时，如有意见或建议请及时向省建设工程质量监督站反映。
二○○二年十月二十日 范文范例 精心整理 word完美格式 建筑工程施工质量验收资料使用说明 为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及各专业规，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规化、
标准化、系统化。我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）和有关专业规编制了《建筑工程施工质量验收资料》，全套共8个分册。本册是建筑电气部分，另7册分别是土建工程、给水排水及采暖工程、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。现将使用中应注意事项说明如下： 一、建筑工程质量验收资料的收集 （一）分项工程检验批 1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规中南海相应条款在下道工序施工前进行验收，填写验收记录并给监理工程师（建设单位项目专业技术人员）确认。 2、分项工程检验批质量验收记录，应按下列要求填写： ①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规要求”、“符合质量要求”等空洞无物的笼统结论。 ②“一般项目”的质量情况，如有具体数据的填写数据。无数据的，填写实际情况。当分项工程检查时发现不合格者必须进行处理。否则，不得进行下一道工序的施工。 ③施工单位检查评定结果栏目由项目专业质量检查员填写。监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写，未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。 ④分项工程及检验批项数，本资料中表格不够可复印，无此项及多余的部分应抽掉。 3、分部（了分部）工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。 4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。 （二）隐蔽工程验收与试验记录 1、隐蔽工程完工后，按相应《施工质量验收规》规定的容进行检查验收，签证要齐全。 2、各项试验与测试记录，必须按相应的《施工质量验收》及有关标准进行，表中各项数据真实无误，注明测试依据，签证要齐全。 范文范例 精心整理 word完美格式 （三）工程质量的验收 1、所含分部（子分部）工程的质量均应验收合格。 2、质量控制资料应完整。 3、有关安全和功能项目的抽查结果应符合规的规定。 4、观感质量的验收应符合要求。 工程完工后，施工单位应自行组织有关人员进行检查评定，并向总承包单位提交工程验收报告。 二、建筑工程质量管理资料的收集整理应与工程施工同步进行，未经验收进行下道工序施工的，应重新进行检测。 三、建筑工程施工质量验收资料的填写、装订和整理 序号按实有容编序，在使用本资料时，其中表格可根据工程量进行增加、减少和删除。总目录中的容按实际资料打页码、资料中每一页占1项码。 1、填写。本资料每个单位工程至少一式叁份，建设、施工单位和城建档案馆各一份。需增加时由施工单位确定，填写时一律用蓝、黑墨水，字迹要工程。不得用圆珠笔抄写。 2、整理。各种材料合格证和试验（检测）报告一为1页，新增加的分项或分项工程评定表不够用及需复印的材料时，统一用A4纸复印并打孔。 3、编码。施工企业按上述要求收集整理好资料后，空白及多余的分部、项全部删除，然后统一用数字机按顺序编排页码。“提示”不编写页码。案卷封面、卷目标不编写页码。 页码编写的位置：单面书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下角。折叠后的图纸一律在右下角。 4、装订。资料收集齐全并给审核符合要求后，按上述要求及目标顺序排列、编码、装订成册。
防雷接地检验批
25.1.1条
3．当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线
一
般
项
目
1．钢制接地线的焊接材料采用及最小允许规格
24.2.1条线支持件距离
水平直线部分
0.5~1.5m
垂直直线部分
1.5~3m
弯曲部分
0.3~0.5m
3．变配电室内明敷接地干线水平敷设
距地面
高度
250~
300mm
与墙壁间的间隙
10~15mm
4．当接地线跨越变形缝时，设补偿装置；接地线表面沿长度方向，每段为15~100mm，分别涂以黄色和绿色相间的条纹
5．接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓
6．配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线
2．圆钢、角钢及钢管接地极间距
≥5m
3．
接
地
装
置
的
搭
接
长
度
及
焊
接
扁钢与扁钢搭接（b为扁钢宽度）
≥5b，不少于三面施焊
圆钢与圆面积钢搭接（D为圆钢直径）
≥6D，
双面施焊
圆钢与圆面积钢搭接（D为圆钢直径）
≥6D，
双面施焊
4．设计无要求时，接地装置的材料应采用钢材，且做热镀锌处理
SG—A088续
质量验收规范的规定
监理（建设）单位
验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制
避雷引下线和变配电室接地干线敷设安装工程
检验批质量验收记录
工程名称
分项工程名称
验收部位
防雷及接地检验批
分部（子分部）工程质量报验申请表表号：BD-A-44工程名称：110kV张溪变电站改造工程编号：防雷及接地装置安装工程分部（子分部）工程质量验收记录分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:接地装置安装分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。
接地装置安装检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:防雷引下线敷设分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。
避雷引下线和变配电室接地干线敷设（Ⅰ）防雷引下线检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。
变配电室接地干线分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。
避雷引下线和变配电室接地干线敷设（Ⅱ）变配电室接地干线检验批质量验收记录表Q/CSG分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:接闪器安装分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。
接闪器安装检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。
避雷引下线隐蔽工程检查验收记录
分项工程名称／检验批编号
避雷引下线/06０70２０0１
联系单号或日期
/
检查项目
检查情 况
说明及简图：
根据DS-PW-0８,利用柱子内2根主钢筋作避雷引下线与地梁钢筋焊接，用D1２圆钢跨接焊，焊接长度大于6D，双面焊接，焊缝饱满、平整、无虚焊，焊接质量良好。做法见图。
/
检查项 目
检查情况
说明及简图:
根据ＤＳ-PW—0８,利用柱子内≮φ1６的２根主钢筋作避雷引下线,在钢筋接头处用D１2圆钢跨接焊，焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好。做法见图。
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
符合要求
分部（子分部)工程名称
建筑电气（防雷及接地安装）
项目经理
寿奎雄
施工单位
浙江八达建设集团
验 收 部位
三层
施工图号
DS-PW-０８
施工执行标准名称及编号
建筑电气工程施工质量验收规范GB50303-2002
分项工程名称/检验批编号
避雷引下线／0６0702０05
联系单号或日期
/
检查项目
检查 情况
说明及简图：
根据DS－PW—08,利用柱子内≮φ16的２根主钢筋作避雷引下线，在钢筋接头处用D12圆钢跨接焊，焊接长度大于6D,双面焊接,焊缝饱满、平整、无虚焊,焊接质量良好.做法见图。
利用金属构件、金属管道作接地线时与接地干线的连接
符合要求
钢制接地线的连接和材料规格、尺寸
符合要求
检
查验收意见
符合要求
建筑电气竣工验收资料目录
普通灯具安装分项工程检验批质量验收记录
DQ3.5。3
普通灯具安装分项工程检验批质量检验批验收记录
统表2
开关插座、风扇安装分项工程检验批质量验收记录
DQ3。4。3
开关插座、风扇安装分项工程检验批质量检验批验收记录
统表2
建筑照明通电试运行分项工程检验批质量验收记录
DQ3.1.7
建筑照明通电试运行分项工程检验批质量检验批验收记录
名称
页码
备注
DQ3
工程质量验收记录
统表1
电气照明安装子分部工程质量验收记录
统表2
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘)及控制框安装分项工程质量验收记录
DQ3.1.3
成套配电柜、控制柜（屏、台)和动力、照明配电箱（盘)及控制框安装分项工程检验批质量验收记录
统表2
电线、电缆穿管和线槽敷设分项工程质量验收记录
电线导管电缆导管和线槽敷线分项工程质量验收记录dq332电线导管电缆导管和线槽敷线分项工程质量检验批验收记录电缆头制作接线和线路绝缘测试分项工程检验批质量验收记录dq3512电缆头制作接线和线路绝缘测试分项工程检验批质量检验批验收记录普通灯具安装分项工程检验批质量验收记录dq353普通灯具安装分项工程检验批质量检验批验收记录开关插座风扇安装分项工程检验批质量验收记录dq343开关插座风扇安装分项工程检验批质量检验批验收记录建筑照明通电试运行分项工程检验批质量验收记录dq317建筑照明通电试运行分项工程检验批质量检验批验收记录接地装置安装分项工程质量验收记录dq318接地装置安装分项工程检验批质量验收记录避雷引下和变配电室接地干线敷设分项工程质量验收记录dq371避雷引下和变配电室接地干线敷设分项工程检验批质量验收记录建筑物等电位联接子分部分项工程检验批质量验收记录dq3
建筑工程施工质量验收资料DQ(江苏省)04263【范本模板】
建筑工程施工质量验收资料(DQ建筑电气工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站印制目录注：打“*”号的验收记录用前面相同的表建筑电气单位工程概况表DQ1.1建筑电气工程施工现场质量管理记录DQ1。
2建筑电气分部（子分部）工程质量验收记录DQ1。
3建筑电气工程质量控制资料核查记录DQ1.4建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1。
5建筑电气工程观感质量检查记录DQ1。
6建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试)验报告汇总表(检测报告) DQ2。
1技术负责人: 质量检查员：年月日电导管安装隐蔽验收记录DQ2。
3电导管内穿线隐蔽验收记录DQ2。
4重复接地（防雷接地）工程隐蔽验收记录DQ2。
5防雷接地系统布置简图DQ2.6附防雷接地简图配线敷设施工隐蔽验收记录DQ2。
7DQ2.8电气设备交接试验记录线路（设备）绝缘电阻测试记录DQ2。
9接地电阻测试记录DQ2.10。
各种性质土壤的季节系数-—测量前数天下过较长时间的雨，土壤很潮湿时用之；注：Ψ1-—测量时土壤较潮湿，具有中等含水量时用之;Ψ2Ψ——测量时土壤干燥或测量前降雨不大时用之.3接地（PE)或接零（PEN）导通状态及插座接线正确性测试记录DQ2.11建筑照明通电试运行记录DQ2。
13大型灯具牢固性试验记录DQ2。
14室外电气（子分部）工程质量验收记录DQ3.1分项工程质量验收记录DQ3.1。
1架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1。
2变压器、箱式变电所安装分项工程质量验收记录DQ3.1。
3变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.4成套配电柜、控制柜(屏、台）和动力、照明配电箱（盘）及控制柜安装分项工程质量验收记录DQ3。
1.5成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录DQ3.1.6续表续表电线导管、电缆导管和线槽敷设分项工程质量验收记录DQ3。
电气工程验收表格(全套)
目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录 DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录 DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6建筑电气工程观感质量检查记录 DQ1.7设备、材料、器具进场验收记录 DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录 DQ2.3重复接地（防雷接地）工程隐蔽验收记录 DQ2.4防雷接地系统布置简图 DQ2.5配线敷设施工隐蔽验收记录 DQ2.6工序交接试验验收记录 DQ2.7电气设备交接试验记录 DQ2.8线路（设备）绝缘电阻测试记录 DQ2.9接地电阻测试记录 DQ2.10线路、插座、开关接地检验记录 DQ2.11建筑照明通电、全负荷试运行记录 DQ2.12大型灯具牢固性试验记录 DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录 DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录 DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录 DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录 DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录 DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录 DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录 DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录 DQ3.2.2避雷引下线和变配电室地干线敷设分项工程检验批质量验收记录表 DQ3.2.2电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录 DQ3.3.1电线、电缆穿管和线槽敷线分项工程检验批质量验收记录 DQ3.3.2低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录 DQ3.4.1低压电气动力设备试验和空载试运行分项工程检验批质量验收记录 DQ3.4.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DQ3.2.3
检验批部位项目经理
分包项目经理专业工长
施工执行标准
名称及编号
施工班组长
施工单位检查评定记录监理（建设）
单位验收记录
1
2
3
1
2
3
4
5
6
7
配电间隔和静止补偿装置的栅栏门及变配电室金属门铰
链处的接地连接，应采用编织铜线。变配电室的避雷器
应用最短的接地线与接地干线连接。
设计要求接地的幕墙金属框架和建筑物的金属门窗，应
就近与接地干线连接可靠，连接处不同金属间应有防电
化腐蚀措施。
施工单位检查评定结果
变压器室、高低压开关室内的接地干线应有不少于2处
与接地装置引出干线连接。
当利用金属构件、金属管道做接地线时，应在构件或管
道与接地干线间焊接金属跨接线。
一
般
项
目
钢制接地线的焊接连接应符合下列的规定：
1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
3圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，
或紧贴3/4钢管表面，上下两侧施焊；
5除埋设在混凝土中的焊接接头外，有防腐措施。
材料采用及最小允许规定尺寸应符合表24.2.2的规定。
明敷接地引下线及室内接地干线的支持件间距应均匀，
水平直径部分0.5～1.5m；垂直直线部分1.5～3m；弯曲
部分0.3～0.5m。
接地线在穿越墙壁、楼板和地坪处应加套钢管或其他竖
固的保护套管，钢套管应与接地线做电气连通。
变配电室内明敷接地干线安装应符合下列规定：
1便于检查，敷设位置不妨碍设备的拆卸与检修；
2当沿建筑物墙壁水平敷设时，距地面高度250～
300mm；与建筑物墙壁间的间隙10～15mm；
3当接地线跨越建筑物变形缝时，设补偿装置；
4接地线表面沿长度方向，每段为15～100mm，分别涂以
黄色和绿色相间的条纹；
5变压器室、高压配电室的接地干线上应设置不少于2个
供临时接地用的接线柱或接地螺栓。
当电缆穿过零序电流互感器时，由缆头的接地线应通过
零序电流互感器后接地；同电缆头至穿过零序电流互感
器的一段电缆金属护层和接地线应对地绝缘。
序号GB50303-2002的规定
主
控
项
目
暗敷在建筑物抹灰层内的引下线应有卡钉分段固定;明
敷的引下线应平直、无直弯,与支架焊接处,油漆防腐,
且无遗漏。
避雷引下线和变配电室接地干线敷设
分项工程检验批质量验收记录表
工程名称a
工程施工单
位名称
分包单位
监理（建设）单位验收
结论
专业监理工程师
（建设单位项目专业技术负责
人）：
年 月 日
施工单位检查评定结果
项目专业质量检员： 年 月 日
