手机天线设计资料概述
手机天线相关资料

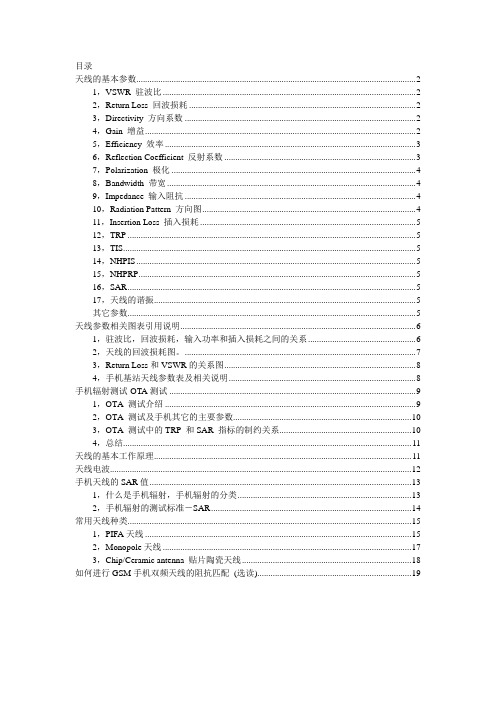

目录天线的基本参数 (2)1，VSWR 驻波比 (2)2，Return Loss 回波损耗 (2)3，Directivity 方向系数 (2)4，Gain 增益 (2)5，Efficiency 效率 (3)6，Reflection Coefficient 反射系数 (3)7，Polarization 极化 (4)8，Bandwidth 带宽 (4)9，Impedance 输入阻抗 (4)10，Radiation Pattern 方向图 (4)11，Insertion Loss 插入损耗 (5)12，TRP (5)13，TIS (5)14，NHPIS (5)15，NHPRP (5)16，SAR (5)17，天线的谐振 (5)其它参数 (5)天线参数相关图表引用说明 (6)1，驻波比，回波损耗，输入功率和插入损耗之间的关系 (6)2，天线的回波损耗图。
(7)3，Return Loss和VSWR的关系图 (8)4，手机基站天线参数表及相关说明 (8)手机辐射测试-OTA测试 (9)1，OTA 测试介绍 (9)2，OTA 测试及手机其它的主要参数 (10)3，OTA 测试中的TRP 和SAR 指标的制约关系 (10)4，总结 (11)天线的基本工作原理 (11)天线电波 (12)手机天线的SAR值 (13)1，什么是手机辐射，手机辐射的分类 (13)2，手机辐射的测试标准－SAR (14)常用天线种类 (15)1，PIFA天线 (15)2，Monopole天线 (17)3，Chip/Ceramic antenna 贴片陶瓷天线 (18)如何进行GSM手机双频天线的阻抗匹配(选读) (19)下面的文档主要是自己平时的积累总结，包括对所阅读的各类天线相关的文档资料的摘录，以及从网上搜到的有用资料，还有自己的理解总结。
天线的基本参数1，VSWR 驻波比V oltage standing wave ratio. Measures the peak to peak voltage on the input transmission line.一般高频传输线上都是行驻波。

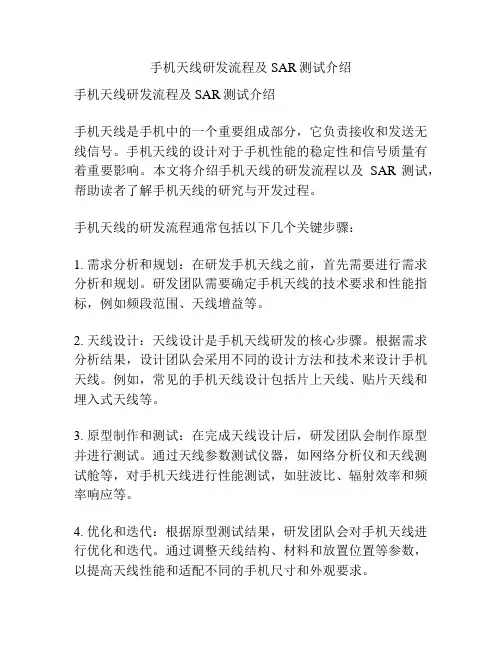

手机天线研发流程及SAR测试介绍
手机天线研发流程及SAR测试介绍手机天线研发流程及SAR测试介绍手机天线是手机中的一个重要组成部分，它负责接收和发送无线信号。
手机天线的设计对于手机性能的稳定性和信号质量有着重要影响。
本文将介绍手机天线的研发流程以及SAR测试，帮助读者了解手机天线的研究与开发过程。
手机天线的研发流程通常包括以下几个关键步骤：1. 需求分析和规划：在研发手机天线之前，首先需要进行需求分析和规划。
研发团队需要确定手机天线的技术要求和性能指标，例如频段范围、天线增益等。
2. 天线设计：天线设计是手机天线研发的核心步骤。
根据需求分析结果，设计团队会采用不同的设计方法和技术来设计手机天线。
例如，常见的手机天线设计包括片上天线、贴片天线和埋入式天线等。
3. 原型制作和测试：在完成天线设计后，研发团队会制作原型并进行测试。
通过天线参数测试仪器，如网络分析仪和天线测试舱等，对手机天线进行性能测试，如驻波比、辐射效率和频率响应等。
4. 优化和迭代：根据原型测试结果，研发团队会对手机天线进行优化和迭代。
通过调整天线结构、材料和放置位置等参数，以提高天线性能和适配不同的手机尺寸和外观要求。
5. SAR测试：完成手机天线设计后，需要进行SAR（Specific Absorption Rate）测试。
SAR是一种用来衡量人体对无线电频率电磁场的吸收能力的指标，常用于评估手机对人体的辐射影响。
在SAR测试中，使用模型人体来模拟真实使用情况下人体对手机辐射的吸收程度。
SAR测试是手机天线研发的最后一步，其目的是确保手机天线在正常使用时对人体的辐射量在安全范围内。
在SAR测试中，测试人员会按照标准流程将手机放置于模型人体头部位置，并通过测量无线电频率电磁场的吸收量来计算SAR值。
根据SAR测试结果，如果SAR值高于安全标准，需要对手机天线进行再次优化或调整。
这个过程需要多次迭代，直到SAR值符合相关法规和标准。
综上所述，手机天线的研发流程涵盖了需求分析和规划、天线设计、原型制作和测试、优化和迭代以及SAR测试等多个步骤。
手机天线设计

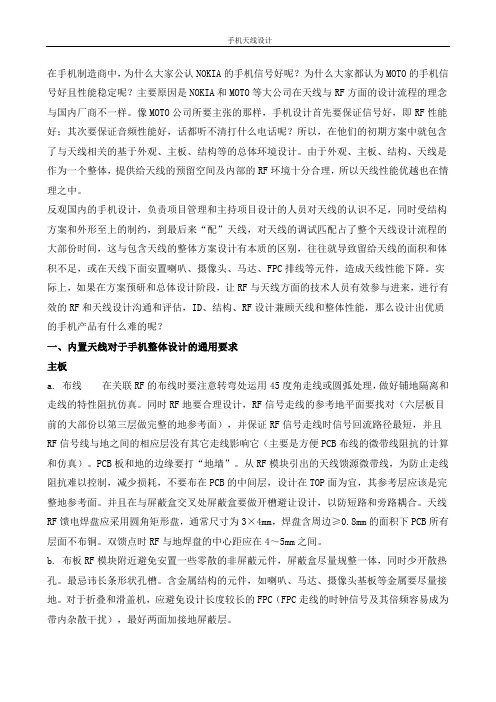

在手机制造商中，为什么大家公认NOKIA的手机信号好呢？为什么大家都认为MOTO的手机信号好且性能稳定呢？主要原因是NOKIA和MOTO等大公司在天线与RF方面的设计流程的理念与国内厂商不一样。
像MOTO公司所要主张的那样，手机设计首先要保证信号好，即RF性能好；其次要保证音频性能好，话都听不清打什么电话呢？所以，在他们的初期方案中就包含了与天线相关的基于外观、主板、结构等的总体环境设计。
由于外观、主板、结构、天线是作为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能优越也在情理之中。
反观国内的手机设计，负责项目管理和主持项目设计的人员对天线的认识不足，同时受结构方案和外形至上的制约，到最后来“配”天线，对天线的调试匹配占了整个天线设计流程的大部份时间，这与包含天线的整体方案设计有本质的区别，往往就导致留给天线的面积和体积不足，或在天线下面安置喇叭、摄像头、马达、FPC排线等元件，造成天线性能下降。
实际上，如果在方案预研和总体设计阶段，让RF与天线方面的技术人员有效参与进来，进行有效的RF和天线设计沟通和评估，ID、结构、RF设计兼顾天线和整体性能，那么设计出优质的手机产品有什么难的呢？一、内置天线对于手机整体设计的通用要求主板a. 布线在关联RF的布线时要注意转弯处运用45度角走线或圆弧处理，做好铺地隔离和走线的特性阻抗仿真。
同时RF地要合理设计，RF信号走线的参考地平面要找对（六层板目前的大部份以第三层做完整的地参考面），并保证RF信号走线时信号回流路径最短，并且RF 信号线与地之间的相应层没有其它走线影响它（主要是方便PCB布线的微带线阻抗的计算和仿真）。
PCB板和地的边缘要打“地墙”。
从RF模块引出的天线馈源微带线，为防止走线阻抗难以控制，减少损耗，不要布在PCB的中间层，设计在TOP面为宜，其参考层应该是完整地参考面。
并且在与屏蔽盒交叉处屏蔽盒要做开槽避让设计，以防短路和旁路耦合。

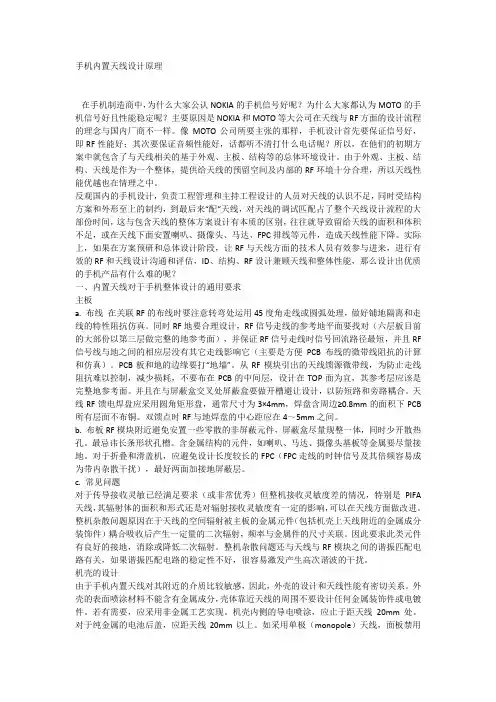

手机内置天线设计方案原理
手机内置天线设计原理在手机制造商中，为什么大家公认NOKIA的手机信号好呢？为什么大家都认为MOTO的手机信号好且性能稳定呢？主要原因是NOKIA和MOTO等大公司在天线与RF方面的设计流程的理念与国内厂商不一样。
像MOTO公司所要主张的那样，手机设计首先要保证信号好，即RF性能好；其次要保证音频性能好，话都听不清打什么电话呢？所以，在他们的初期方案中就包含了与天线相关的基于外观、主板、结构等的总体环境设计。
由于外观、主板、结构、天线是作为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能优越也在情理之中。
反观国内的手机设计，负责工程管理和主持工程设计的人员对天线的认识不足，同时受结构方案和外形至上的制约，到最后来“配”天线，对天线的调试匹配占了整个天线设计流程的大部份时间，这与包含天线的整体方案设计有本质的区别，往往就导致留给天线的面积和体积不足，或在天线下面安置喇叭、摄像头、马达、FPC排线等元件，造成天线性能下降。
实际上，如果在方案预研和总体设计阶段，让RF与天线方面的技术人员有效参与进来，进行有效的RF和天线设计沟通和评估，ID、结构、RF设计兼顾天线和整体性能，那么设计出优质的手机产品有什么难的呢？一、内置天线对于手机整体设计的通用要求主板a. 布线在关联RF的布线时要注意转弯处运用45度角走线或圆弧处理，做好铺地隔离和走线的特性阻抗仿真。
同时RF地要合理设计，RF信号走线的参考地平面要找对（六层板目前的大部份以第三层做完整的地参考面），并保证RF信号走线时信号回流路径最短，并且RF 信号线与地之间的相应层没有其它走线影响它（主要是方便PCB布线的微带线阻抗的计算和仿真）。
PCB板和地的边缘要打“地墙”。
从RF模块引出的天线馈源微带线，为防止走线阻抗难以控制，减少损耗，不要布在PCB的中间层，设计在TOP面为宜，其参考层应该是完整地参考面。
并且在与屏蔽盒交叉处屏蔽盒要做开槽避让设计，以防短路和旁路耦合。

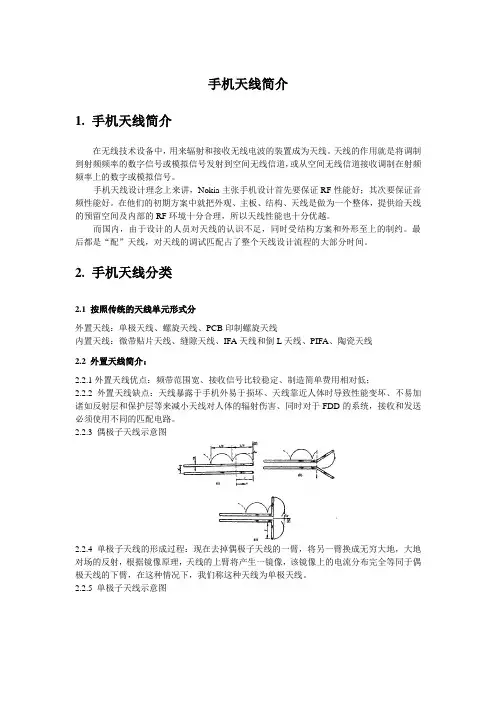

手机天线简介
手机天线简介1. 手机天线简介在无线技术设备中，用来辐射和接收无线电波的装置成为天线。
天线的作用就是将调制到射频频率的数字信号或模拟信号发射到空间无线信道，或从空间无线信道接收调制在射频频率上的数字或模拟信号。
手机天线设计理念上来讲，Nokia主张手机设计首先要保证RF性能好；其次要保证音频性能好。
在他们的初期方案中就把外观、主板、结构、天线是做为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能也十分优越。
而国内，由于设计的人员对天线的认识不足，同时受结构方案和外形至上的制约。
最后都是“配”天线，对天线的调试匹配占了整个天线设计流程的大部分时间。
2. 手机天线分类2.1 按照传统的天线单元形式分外置天线：单极天线、螺旋天线、PCB印制螺旋天线内置天线：微带贴片天线、缝隙天线、IFA天线和倒L天线、PIFA、陶瓷天线2.2 外置天线简介：2.2.1外置天线优点：频带范围宽、接收信号比较稳定、制造简单费用相对低；2.2.2外置天线缺点：天线暴露于手机外易于损坏、天线靠近人体时导致性能变坏、不易加诸如反射层和保护层等来减小天线对人体的辐射伤害、同时对于FDD的系统，接收和发送必须使用不同的匹配电路。
2.2.3 偶极子天线示意图2.2.4 单极子天线的形成过程：现在去掉偶极子天线的一臂，将另一臂换成无穷大地，大地对场的反射，根据镜像原理，天线的上臂将产生一镜像，该镜像上的电流分布完全等同于偶极天线的下臂，在这种情况下，我们称这种天线为单极天线。
2.2.5 单极子天线示意图2.2.6 外置天线示意图外置螺旋天线PCB板螺旋天线2.3内置天线简介2.3.1内置天线优点：可以做的非常小，不易损坏；可以将其安放在手机中远离人脑的一面，而在靠近人脑的部分贴上反射层、保护层来减小天线对人体的辐射伤害。
可以安装多个，很方便组阵，从而实现手机天线的智能化，这一点对未来的移动通信系统来说非常有用。
2.3.2 内置天线在手机中的位置背面侧面前面PIFA天线的由来：PIFA天线是微带天线演变而来。

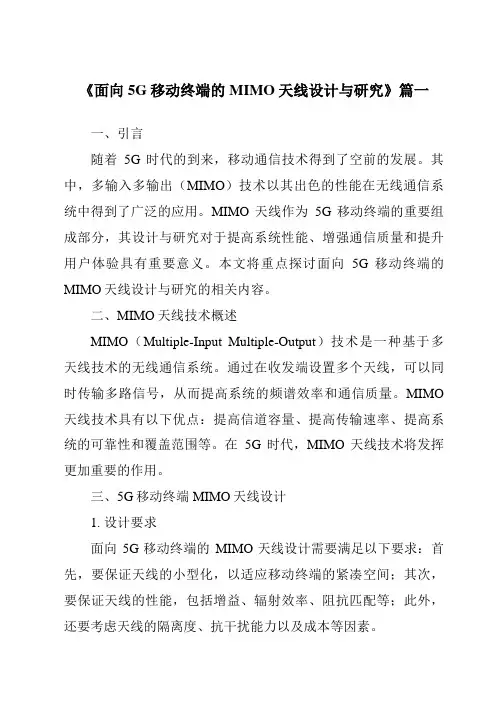

《面向5G移动终端的MIMO天线设计与研究》范文
《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G时代的到来，移动通信技术得到了空前的发展。
其中，多输入多输出（MIMO）技术以其出色的性能在无线通信系统中得到了广泛的应用。
MIMO天线作为5G移动终端的重要组成部分，其设计与研究对于提高系统性能、增强通信质量和提升用户体验具有重要意义。
本文将重点探讨面向5G移动终端的MIMO天线设计与研究的相关内容。
二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种基于多天线技术的无线通信系统。
通过在收发端设置多个天线，可以同时传输多路信号，从而提高系统的频谱效率和通信质量。
MIMO 天线技术具有以下优点：提高信道容量、提高传输速率、提高系统的可靠性和覆盖范围等。
在5G时代，MIMO天线技术将发挥更加重要的作用。
三、5G移动终端MIMO天线设计1. 设计要求面向5G移动终端的MIMO天线设计需要满足以下要求：首先，要保证天线的小型化，以适应移动终端的紧凑空间；其次，要保证天线的性能，包括增益、辐射效率、阻抗匹配等；此外，还要考虑天线的隔离度、抗干扰能力以及成本等因素。
2. 设计方法针对上述要求，可以采用以下设计方法：首先，通过优化天线的结构参数，实现天线的小型化；其次，采用先进的材料和工艺，提高天线的性能；此外，通过优化天线的布局和排列方式，提高天线的隔离度和抗干扰能力。
同时，还需要考虑天线的阻抗匹配问题，以确保信号的传输效率和稳定性。
四、MIMO天线性能分析MIMO天线的性能分析主要包括增益、辐射效率、阻抗匹配、隔离度等方面的分析。
首先，增益和辐射效率是衡量天线性能的重要指标，它们直接影响到系统的通信质量和覆盖范围。
其次，阻抗匹配是保证信号传输效率和稳定性的关键因素。
最后，隔离度是衡量多天线系统性能的重要参数之一，它直接影响到系统的频谱效率和可靠性。
针对《面向5G移动终端的MIMO天线设计与研究》篇二一、引言随着5G技术的快速发展，移动通信设备的需求和性能要求也在不断提高。
一篇手机天线设计的经典文章概要
一篇手机天线设计的经典文章一篇手机天线设计的经典文章第二类天线天线天线,例如,倒置F 型平面天线天线天线(PIFA,它装在地线上面。
由于这种天线天线使用印刷电路板上面的空间,因而,这类天线天线天线用得最普遍。
混合绝缘体天线天线天线就是把绝缘体天线天线天线和PIFA 结合在一起,它和PIFA 一样,装在接地面的上方时,能够工作(图1。
天线天线的位置电讯产业多年来在长条型手机手机手机上的经验告诉我们:最好还是把天线天线天线安装在手机手机手机的顶部。
这么做的原因是:如果你的手把天线天线天线挡住时,你发会现手机手机手机的性能会迅速下降,而如果天线天线天线装在手机手机手机的顶部,那它几乎就不会被挡住了。
如今,情况已经发生了变化,我们需要用新的思路去设计设计设计新手机手机手机的外型。
通常情况下:现在只有两种类型的手机手机手机——长条型手机手机手机和翻盖型手机手机手机,或者折叠型手机手机手机。
最近,又出现了新型的手机手机手机,比如,滑盖型手机手机手机和旋转型手机手机手机。
旋转型手机手机手机的两个部分可以围绕着一个轴转动。
所有这种由两个部分组成的手机手机手机使问题变得更复杂了:他们都必须在打开和合上两种状态下工作,而这种问题不会出现在长条型手机手机手机上。
从电气的角度讲,这两种状态是不一样的,这就是说,在这两种状态下,手机手机手机的性能都必须符合要求。
天线天线设计设计设计师一直非常关注天线天线天线周围的元器件。
现在的手机手机手机都做很紧凑,因此,像电池和照相机部分常常紧挨着天线天线天线。
相邻的元器件一般在很大程度上是决定产品性能的关键。
对于不同的手机手机手机,它们的影响是不一样的,但是,都会严重地降低天线天线天线的性能。
结果是,在开发过程的后期,设计设计设计师不得不对部分手机手机手机的零部件重新进行设设计。
天线天线会在任何紧挨着天线天线天线的导体里感应电流。
手机手机里的导体分为两种。
第一种是印刷电路板总成,它包括了印刷电路板和它的屏蔽。
手机天线设计汇总(飞图科技)
效率与增益
效率与增益
手机天线的效率与增益决定了信号的传输距离和穿透能力。高效率与增益能够 提高信号的传输距离和穿透能力，使手机在复杂环境下仍能保持稳定的通信性 能。
优化技术
为了提高手机天线的效率与增益，需要采用先进的优化技术，如仿真技术、电 磁场优化算法等，对天线的设计进行精细调整和优化。
抗干扰能力
THANKS FOR WATCHING
感谢您的观看
抗干扰技术
手机天线需要具备抗干扰能力，以应对复杂电磁环境中的各种干扰源，如其他无 线通信设备、电磁噪声等。
兼容性
手机天线应具备良好的兼容性，与其他无线通信设备共存时不会产生相互干扰， 以保证通信的稳定性和可靠性。
03
手机天线的设计流程
需求分析
01
02
03
需求调研
深入了解客户对手机天线 性能的需求，包括天线增 益、效率、带宽等关键指 标。
方案优化
根据评审意见，对初步方 案进行优化，完善手机天 线的设计方案。
天线仿真与优化
建立模型
根据设计方案，使用电磁仿真软件建立手机天线的模 型。
仿真分析
对建立的模型进行仿真分析，评估天线性能是否满足 设计目标。
优化调整
根据仿真结果，对天线模型进行优化调整，提高天线 性能。
样品制作与测试
样品制作
根据优化后的天线模型， 制作手机天线的样品。
测试准备
搭建测试环境，准备测 试设备，确保测试结果
的准确性和可靠性。
性能测试
对手机天线样品进行性 能测试，包括天线增益、 效率、带宽等关键指标
的测试。
测试结果分析
根据测试结果，对手机 天线的性能进行分析和 评估，确认是否满足设
金属框手机天线设计总结
金属框手机天线有助于扩大手机的信 号覆盖范围。在某些特定情况下，例 如在地下室或电梯内，金属框手机天 线的性能优势更加明显，可以保证稳 定的通信。
抗干扰能力
外部干扰
金属框手机天线具有较强的抗外部干扰能力。在存在大量电磁波的环境中，如 机场、火车站等，金属框手机天线能够减少信号中断和通话质量下降的情况。
选择合适的方案
根据设计目标和市场需求，选择 合适的设计方案，如采用何种结 构、材料、工艺等。
仿真与优化
建立模型
根据设计方案，建立金属框手机天线的电磁仿真模型。
仿真分析
通过仿真分析，了解天线的性能参数，如增益、效率、 方向性等。
优化设计
根据仿真分析结果，对设计方案进行优化，以提高天 线的性能。
实际制作与测试
问题三：设计复杂度与成本
01
总结词
金属框手机天线设计过程较为复杂，且成本较高。
02 03
详细描述
金属框手机天线设计需要考虑多种因素，如天线的尺寸、形状、材料、 位置等，设计过程较为复杂。同时，由于金属框的制造成本较高，也增 加了整个手机的生产成本。
解决方案
可以采用模块化设计、标准化生产等方法来简化设计过程并降低成本。 同时，也可以考虑使用替代材料或优化制造工艺来降低制造成本。
兼容性问题
不同地区和运营商的信号频段可能 存在差异，金属框手机天线可能需 要针对不同地区和运营商进行定制 和优化。
02
金属框手机天线设计过 程
设计方案的确定
确定设计目标
明确金属框手机天线的设计目标， 如提高信号接收能力、减小尺寸、 降低成本等。
调研市场需求
了解市场需求和竞争态势，以便 更好地满足用户需求和提高产品 竞争力。
手机天线设计总结
默认扫频范围700MHz--2.5GHz
在没有标注Mark点的情况下可否作一些初步判断？曲线上哪个点表示频率起始点？
因为所有元器件都逃不开一个定理，随着频率的升高，波长变小，固定的路径“变长”，反射系数的相（这个规律可以否定一种美好的设想“如果设计出一个源，阻抗随频率的变化跟天线的完全共轭”）
把阻抗曲线的扫频范围扩展到0Hz会是什么情况？会越来越靠近边缘，越来越向着短路点移动。
也就是直流时是短路的。
此天线有短路脚。
把阻抗曲线的扫频范围扩展到0Hz会是什么情况？
会越来越靠近边缘，越来越向着开路点移动。
也就是直流时是开路的。
此天线没有短路脚。
变长”，反射系数的相位会顺时针转。
天线的完全共轭”）
相比之下，这个阻抗曲线比左边一个转了一定角度
从这可以看出天线之后经过了一段传输线，
或者馈电脚到馈地脚间有一段较长的走线，这段走线等效成一段传输线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1G FDMA
2018/10/9
3
2.移动通信频谱划分
2018/10/9
4
3.手机天线原理介绍
天线﹐是电波的换成能器件﹐用以发射和接收电波。天线把在电路里
流动的高頻电流通过电磁感应转換成高频电磁波向外辐射﹐高频电流流 过任何导体時﹐导体內部的电子随高频电流一起振动﹐在导体外面空间
会感应激发电磁波8/10/9
17
6.PIFA天线测试
TX标准：30～32dB RX标准： -100～-110 Sensitivity标准：-100～-110 附G900&D1800频点计算 １. GSM900MHz 上行信道頻率﹕fl(n)＝890.2+(n-1)*0.2MHz 下行信道頻率﹕fh(n)= fl(n)+45MHz (1 =<n<= 124 ) 2. GSM1800MHz 上行信道頻率:fl(n)＝1710.2+(n-512)*0.2MHz 下行信道頻率:fh(n)= fl(n)+95MHz (512 =<n<= 885）
8.Apple N90 GSM&UMTS 天线
常用匹配等效电路
PIFA天线等效图如上，由L2与C1构成一个偏向电容性的谐振，之后与L1 电感谐振，就是通过L1，L2，C1把传输线过来的能量升压到C1上，之后 利用C1这个场空间把电磁场能量释放出去，所以对C1来说，必需要求天 线跟地之间有一定的高度，一般不小于7mm，最少不低于5mm。为了提高 天线频带，再引入一个C2，再引入地，同时在天线周围多设接地点。这 样让电场有更广泛的辐射。N90天线就是利用多个接地点来提高带宽的。
如果VSWR达到理想的数值，则可以进行下一步测试---暗 室测试
2018/10/9
16
6.PIFA天线测试
3.暗室测试 暗室测试比较简单，一般分为2D测试和3D测试， 3D测试能比较全面的测试天线性能，但是设备成 本比较大，大多数天线厂家都建设的是2D暗室， 深圳的康佳集团有一个3D暗室。下面介绍一下2D 测试内容：
2018/10/9
6
3.手机天线原理介绍
下图是一个天线的理想极化图（立体图、垂直面图、水平面图）
2018/10/9
7
4.天线设计流程图
2018/10/9
8
5.天线设计
（一 ）PIFA天线设计注意事项 1， 内置天线尽量远离周围马达、SPEARKER、RECEIVER 等较大金属物体。有时候有摄像头出现，这时候应 该把天线这块挖空，尽量作好摄像头FPC的屏蔽， 否则会影响接收灵敏度。尽量避免PCB上微带、引 线等与天线弹片平行（平行会产生寄生电容）。 2， 内置天线附近的结构件（面）不要有喷涂导电漆等 导电物质。 3， 手机天线附近区域不要做电镀工艺以及避免设计金 属装饰件等。有环形的金属圈就要接地. 装饰件， 通过导电布接到入件上再接到电路板的边缘，即导 地。
2018/10/9
18
6.PIFA天线测试
TX 的 标 准：30～32dB RX 的 标 准：-100～-110 Sensitivity的标准：-100～-110 如果在天线测试中达到以上标准，则可以发数据报 告给客户，客户如认可数据，则可以把设计的天线 交付模具组，模具组根据设计尺寸，制作出初级天 线模型，再进行暗室测试，OK则模具组将天线尺寸参数交 付工厂开模生产，Fail则模具组继续修改。 每个天线表面都会开一些小孔，有人是称定位孔，也有人称 是散热孔，自认为两方面都有道理。
因此﹐天线收发是互逆的。 插图
2018/10/9
5
4.手机天线原理介绍
天线的几个常用术语 天 线 增 益 ：某一方向的天线增益是指该方向上的功率通量密度和理想点 源或半波振子在最大辐射方向上的功率通量密度之比。 增益与天线方向图的关系：方向图主瓣越窄，副瓣越小，增益越高。 垂 直 极 化 ：常以大地作为标准面。凡是极化面与大地法线面平行的极化 波称为垂直极化波。其电场方向与大地垂直。 如果天线采用垂直极化，那我们希望的结果是水平波束宽度最小。 右图中水平的是主瓣， 垂直的是副瓣
2018/10/9
13
6.PIFA天线测试
测试天线VSWR VSWR<1.5时所对应的频段我们认为是有效频段，怎样增 加有效频段宽度，这是天线设计的关键所在，也是最直接、 最难的地方，大家有兴趣的话可以做一下研究。 测试时，把网络矢量分析仪校正，然后用电烙铁把主板上 的测试孔取下，然后把馈线内的芯线和芯线外层金属部分 别焊在测试孔下的焊盘上。再把拆下的手机各部分安装， 最后把馈线的另一端连接到矢量分析仪上进行测量。 测试时要求手机部件全部安装，尽量以最真实的情形来模 拟用户使用时的情况。
2018/10/9
19
6.Monopole天线设计
Monopole的设计与PIFA天线设计流程是相同的，测试标 准也是同等对待。
PIFA与Monopole的优劣 1.PIFA皮法天线如按要求设计环境结构，电性能相称优越，包括 SAR指标，是内置天线首选方案。 2.Monopole天线投影区域不能有铺地，或无PCB，同时也不要安排 马达、SPEAKER、RECEIVER等较大金属结构的元件。由于单极天线 的电性能对金属特别敏感，甚至无法实现。 综合来说PIFA天线对环境要求不太高，比较容易实现，性能也能达 到一般要求，所以大多手机（山寨）都首选这种天线。
手机天线知识介绍
lgggyz
2010-09
2018/10/9 1
提 纲
1 移动通信的发展趋势 7 手机天线常用种类 8 Apple N90 GSM&3G天 线
2 移动通信频谱划分 3 手机天线原理介绍 4 天线设计流程图 5 天线设计 6 天线测试
2018/10/9
2
1.移动通信发展趋势
OFDM 3G 2G TDMA&CDMA
2018/10/9
14
6.PIFA天线测试
用网络失量分析仪测量出来的VWSR图形， 双频天线有效VSWR(G900&1800)
2018/10/9
15
6.PIFA天线测试
上图是一张理想的VSWR图形，大多数天线的频段对应的 VSWR是分成不同有效部分的，也就是说VSWR可能有一 个以上U形曲线。如果是四频天线（GSM），则有可能有 两个以上的U形曲线。三频天线(G900、D1800、P1900） 一般共用一个。 我们说的共用不是说不能有两个U形线，实际中是有的，
2018/10/9
20
7.手机天线常用种类
手机天线种类
1 PIFA
即PF天线或者倒F天线(Plane Figure Antenna)
2018/10/9
21
7.手机天线常用种类
2 Monopole
即单极天线
说明：PF天线和单极天线包含的常用种类分为两种 1>弹片式
2>贴片式(FPC)
2018/10/9 22
2018/10/9 23
2018/10/9
10
5.天线设计
10，天线空间一般要求预留空间：W、L、H，其中W15-25mm）、 L3545mm）、H6-8mm)。其中H和天线谐振频率的带宽密切相关。W、L决定 天线的最低频率。如果天线面积如下： 双频（GSM/DCS）：600x6~8mm 三频（GSM/DCS/PCS）：700x7~8mm 则GSM频段的效果会比较理想。 如何增加天线带宽 增加厚度或采用平面／非平面层状无源器件可改善微带天线带宽， 但会使天线尺寸增大。驱动单元和天线无源单元的长和宽通常在 一个半波长到1／4波长范围内。
3. 由于MONOPOLE天线没有参考的地，SAR一般比PIFA天线大， 实际应用中受到限制，且这是测试的难点，但是效率一般比 PIFA高。离电池要5mm以上。
2018/10/9
12
5.PIFA天线设计
★PIFA天线设计步骤 取一块大小与天线支架差不多的铜箔，将铜箔粘贴在支 架上，根据支架走势和周围元器件布置情况而设计出天 线初步外形。 天线长度要求： 天线长度一般取天线辐射波长的1/4。现在天线一般是 多频段的，我在以前设计天线时（没有3G频段），一般 在GSM900的天线长度基础上试验。
2018/10/9
11
5.天线设计
（二 ）单极天线设计注意事项
