【CN209768495U】一种山地果园的灌溉装置【专利】

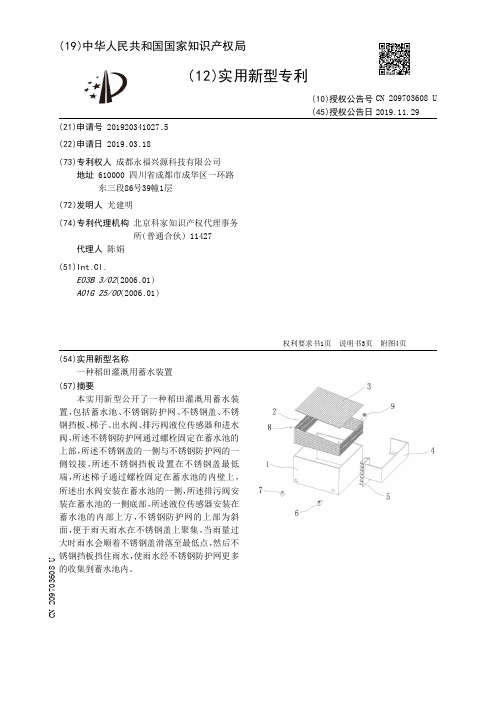

【CN209703608U】一种稻田灌溉用蓄水装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341027.5(22)申请日 2019.03.18(73)专利权人 成都永福兴源科技有限公司地址 610000 四川省成都市成华区一环路东三段86号39幢1层(72)发明人 尤建明 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.E03B 3/02(2006.01)A01G 25/00(2006.01)(54)实用新型名称一种稻田灌溉用蓄水装置(57)摘要本实用新型公开了一种稻田灌溉用蓄水装置，包括蓄水池、不锈钢防护网、不锈钢盖、不锈钢挡板、梯子、出水阀、排污阀液位传感器和进水阀，所述不锈钢防护网通过螺栓固定在蓄水池的上部，所述不锈钢盖的一侧与不锈钢防护网的一侧铰接，所述不锈钢挡板设置在不锈钢盖最低端，所述梯子通过螺栓固定在蓄水池的内壁上，所述出水阀安装在蓄水池的一侧，所述排污阀安装在蓄水池的一侧底部，所述液位传感器安装在蓄水池的内部上方，不锈钢防护网的上部为斜面，便于雨天雨水在不锈钢盖上聚集，当雨量过大时雨水会顺着不锈钢盖滑落至最低点，然后不锈钢挡板挡住雨水，使雨水经不锈钢防护网更多的收集到蓄水池内。
权利要求书1页 说明书3页 附图4页CN 209703608 U 2019.11.29C N 209703608U权 利 要 求 书1/1页CN 209703608 U1.一种稻田灌溉用蓄水装置，包括蓄水池(1)、不锈钢防护网(2)、不锈钢盖(3)、不锈钢挡板(4)、梯子(5)、出水阀(6)、排污阀(7)液位传感器(8)和进水阀(9)，其特征在于：所述不锈钢防护网(2)通过螺栓固定在蓄水池(1)的上部，所述不锈钢盖(3)的一侧与不锈钢防护网(2)的一侧铰接，所述不锈钢盖(3)的另一侧与不锈钢防护网(2)的另一侧卡接，所述不锈钢挡板(4)通过螺栓固定在蓄水池(1)的上部一侧，所述不锈钢挡板(4)设置在不锈钢盖(3)最低端，所述梯子(5)通过螺栓固定在蓄水池(1)的内壁上，所述出水阀(6)安装在蓄水池(1)的一侧，所述排污阀(7)安装在蓄水池(1)的一侧底部，所述进水阀(9)安装在蓄水池(1)的另一侧上部，所述液位传感器(8)安装在蓄水池(1)的内部上方。
【CN209609197U】一种园林绿化用移动式灌溉设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259856.9(22)申请日 2019.03.01(73)专利权人 广州市曦庭景观设计工程有限公司地址 510000 广东省广州市天河区荟龙路14号之一1003房(72)发明人 裴晓燕 张兆云 (51)Int.Cl.A01C 23/04(2006.01)(54)实用新型名称一种园林绿化用移动式灌溉设备(57)摘要本实用新型公开了一种园林绿化用移动式灌溉设备，包括壳体，所述壳体的内部固定安装有水箱，所述水箱的顶部固定安装有安装室，所述安装室的内部固定安装有电机，所述电机的输出端转动安装有延伸至水箱内的搅拌叶，所述水箱两侧的壳体内固定安装有增压泵，所述壳体的两侧皆设有开口，所述壳体内部顶端的两侧皆固定安装有电动推杆，所述电动推杆的输出端固定安装有延伸出开口的安装块。
本实用新型设置的搅拌叶通过电机可以对灌溉的营养液体进行搅拌，使液体内的养料进行充分分解，设置的电动推杆通过安装块使设备可以对灌溉的高度进行调节，设置的行走轮使设备更加便于使用，工作人员可以根据实际情况对设备进行移动，便于推广使用。
权利要求书1页 说明书3页 附图4页CN 209609197 U 2019.11.12C N 209609197U权 利 要 求 书1/1页CN 209609197 U1.一种园林绿化用移动式灌溉设备，包括壳体(4)，其特征在于：所述壳体(4)的内部固定安装有水箱(5)，所述水箱(5)的顶部固定安装有安装室(10)，所述安装室(10)的内部固定安装有电机(11)，所述电机(11)的输出端转动安装有延伸至水箱(5)内的搅拌叶(13)，所述水箱(5)两侧的壳体(4)内固定安装有增压泵(3)，所述壳体(4)的两侧皆设有开口(6)，所述壳体(4)内部顶端的两侧皆固定安装有电动推杆(8)，所述电动推杆(8)的输出端固定安装有延伸出开口(6)的安装块(12)，所述安装块(12)的外侧皆通过安装环体(1201)固定安装有导水杆(7)，且导水杆(7)的外侧均匀分布有喷嘴(701)，所述壳体(4)的底部固定安装有底座(2)，所述底座(2)的内部固定安装有安置槽(15)，且安置槽(15)的内部固定安装有蓄电池(16)，所述底座(2)的底部固定安装有行走轮(1)。

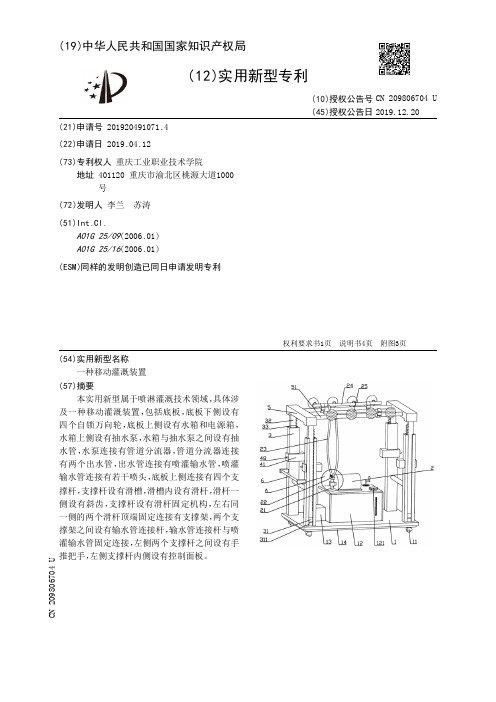

【CN209806704U】一种移动灌溉装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491071.4(22)申请日 2019.04.12(73)专利权人 重庆工业职业技术学院地址 401120 重庆市渝北区桃源大道1000号(72)发明人 李兰 苏涛 (51)Int.Cl.A01G 25/09(2006.01)A01G 25/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种移动灌溉装置(57)摘要本实用新型属于喷淋灌溉技术领域，具体涉及一种移动灌溉装置，包括底板，底板下侧设有四个自锁万向轮，底板上侧设有水箱和电源箱，水箱上侧设有抽水泵，水箱与抽水泵之间设有抽水管，水泵连接有管道分流器，管道分流器连接有两个出水管，出水管连接有喷灌输水管，喷灌输水管连接有若干喷头，底板上侧连接有四个支撑杆，支撑杆设有滑槽，滑槽内设有滑杆，滑杆一侧设有斜齿，支撑杆设有滑杆固定机构，左右同一侧的两个滑杆顶端固定连接有支撑架，两个支撑架之间设有输水管连接杆，输水管连接杆与喷灌输水管固定连接，左侧两个支撑杆之间设有手推把手，左侧支撑杆内侧设有控制面板。
权利要求书1页 说明书4页 附图3页CN 209806704 U 2019.12.20C N 209806704U权 利 要 求 书1/1页CN 209806704 U1.一种移动灌溉装置，包括底板（1），其特征在于：所述底板（1）下侧设有四个自锁万向轮（11），所述底板（1）上侧设有水箱（12）和电源箱（13），所述水箱（12）设有进水口，所述水箱（12）设有与进水口相匹配的盖板（121），所述水箱（12）上侧设有抽水泵（2），所述水箱（12）与抽水泵（2）之间设有抽水管（21），所述水泵（2）连接有管道分流器（22），所述管道分流器（22）连接有两个出水管（23），所述管道分流器（22）与出水管（23）之间设有阀门（221），两个所述出水管（23）均连接有喷灌输水管（24），所述喷灌输水管（24）连接有若干喷头（25），所述底板（1）上侧连接有四个支撑杆（3），所述支撑杆（3）设有滑槽（31），所述滑槽（31）内设有滑杆（32），所述滑杆（32）一侧设有斜齿（33），所述支撑杆（3）设有滑杆固定机构（4），所述滑杆固定机构（4）包括与支撑杆（3）连接的壳体（41），所述壳体（41）内上下对称设有矩形槽（42），两个所述矩形槽（42）之间设有滑板（43），所述滑板（43）一端设有按钮（48），所述滑板（43）另一端设有卡尺座（44），所述卡尺座（44）一侧设有与斜齿（33）相匹配的卡尺（441），所述支撑杆（3）设有与卡尺（441）相匹配的条形通孔，所述卡尺（441）另一侧设有铁片（442），所述壳体（41）固定连接有与铁片（442）相匹配的电磁铁（45），所述卡尺座（44）连接铁片（442）一侧上下均焊接有弹簧片（46），所述弹簧片（46）另一端焊接有固定块（47），所述固定块（47）与壳体（41）固定连接，左右同一侧的两个所述滑杆（32）顶端均固定连接有支撑架（5），两个所述支撑架（5）之间设有输水管连接杆（51），所述输水管连接杆（51）上侧与喷灌输水管（24）固定连接，左侧两个支撑杆（3）之间设有手推把手（6），左侧支撑杆（3）内侧设有控制面板（7），所述控制面板（7）与电源箱（13）输出端电连接，所述控制面板（7）均与抽水泵（2）和电磁铁（45）电连接。

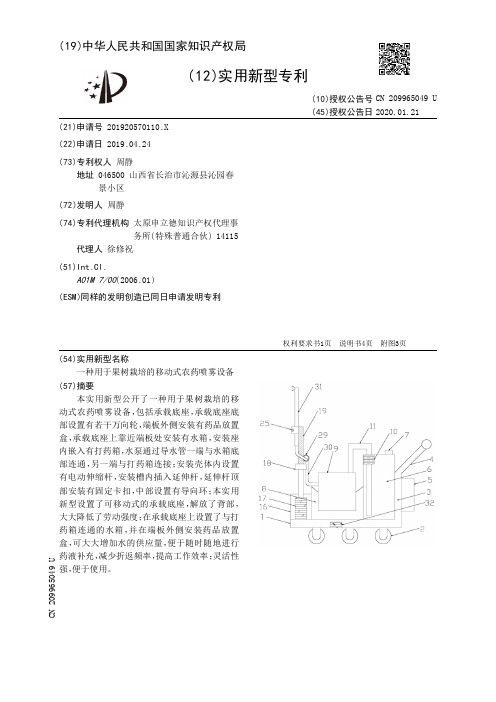

【CN209965049U】一种用于果树栽培的移动式农药喷雾设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920570110.X(22)申请日 2019.04.24(73)专利权人 周静地址 046500 山西省长治市沁源县沁园春景小区(72)发明人 周静 (74)专利代理机构 太原申立德知识产权代理事务所(特殊普通合伙) 14115代理人 徐修祝(51)Int.Cl.A01M 7/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种用于果树栽培的移动式农药喷雾设备(57)摘要本实用新型公开了一种用于果树栽培的移动式农药喷雾设备，包括承载底座，承载底座底部设置有若干万向轮，端板外侧安装有药品放置盒，承载底座上靠近端板处安装有水箱，安装座内嵌入有打药箱，水泵通过导水管一端与水箱底部连通，另一端与打药箱连接；安装壳体内设置有电动伸缩杆，安装槽内插入延伸杆，延伸杆顶部安装有固定卡扣，中部设置有导向环；本实用新型设置了可移动式的承载底座，解放了背部，大大降低了劳动强度；在承载底座上设置了与打药箱连通的水箱，并在端板外侧安装药品放置盒，可大大增加水的供应量，便于随时随地进行药液补充，减少折返频率，提高工作效率；灵活性强，便于使用。
权利要求书1页 说明书4页 附图3页CN 209965049 U 2020.01.21C N 209965049U权 利 要 求 书1/1页CN 209965049 U1.一种用于果树栽培的移动式农药喷雾设备，其特征在于，包括承载底座(1)，承载底座(1)底部设置有若干万向轮(2)，承载底座(1)一端垂直安装有端板(3)，端板(3)顶部设置有手推板(4)，端板(3)外侧安装有药品放置盒(5)，承载底座(1)上靠近端板(3)处安装有水箱(6)，水箱(6)顶部设置有进水口(7)，承载底座(1)中部固定有安装座(8)，安装座(8)为上端开口的中空结构，安装座(8)内嵌入有打药箱(9)，水箱(6)内安装有水泵(10)，水泵(10)通过导水管(11)一端与水箱(6)底部连通，另一端与打药箱(9)连接；安装座(8)内于打药箱(9)下方设置有缓冲底板(12)，安装座(8)各侧壁对应缓冲底板(12)位置处分别设置有一个开口朝向安装座(8)内部的滑槽(13)，缓冲底板(12)四边分别设置有插入对应滑槽(13)内的限位滑块(14)，缓冲底板(12)与安装座(8)底部通过若干压缩弹簧(15)连接；承载底座(1)远离端板(3)的一端设置有安装壳体(16)，安装壳体(16)内设置有电动伸缩杆(17)，电动伸缩杆(17)的输出端向上穿出安装壳体(16)，并在其顶端焊接连接块(18)，接连接块(18)为开口向上的“U”型结构，其内部形成安装槽(20)，安装槽(20)内插入延伸杆(19)，延伸杆(19)底部两侧分别设置有插入安装槽(20)两侧壁内的调节轴(21)，安装槽(20)两侧壁顶部分别设置一个定位孔(22)，调节轴(21)外周对应定位孔(22)位置处设置有一圈调节孔(23)，定位杆(24)穿过定位孔(22)插入对应的调节孔(23)内；延伸杆(19)顶部安装有固定卡扣(25)，延伸杆(19)中部靠近打药箱(9)的一侧设置有导向环(29)，打药箱(9)通过输药管(30)与喷药杆(31)连接，输药管(30)穿过导向环(29)，喷药杆(31)固定在固定卡扣(25)内。

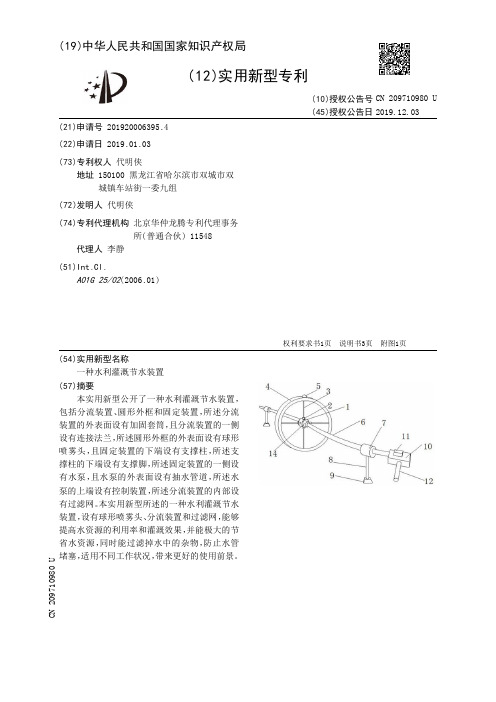

【CN209710980U】一种水利灌溉节水装置【专利】
权利要求书1页 说明书3页 附图1页
CN 209710980 U
CN 209710980 U
权 利 要 求 书
1/1 页
1 .一种水利灌溉节水装置，包括分流装置（1）、圆形外框（4）和固定装置（7），其特征在 于 ：所述分流装置（1）的外表面设有加固套筒（2），且分流装置（1）的一侧设有连接法兰 （14），所述连接法兰（14）的一端设有不锈钢输水管道（6），所述加固套筒（2）上端设有固定 杆（3），所述圆形外框（4）和固定杆（3）固定连接，所述圆形外框（4）的外表面设有球形喷雾 头（5），所述不锈钢输水管道（6）和固定装置（7）固定连接，且固定装置（7）的下端设有支撑 柱（8），所述支撑柱（8）的下端设有支撑脚（9），所述固定装置（7）的一侧设有水泵（10），且水 泵（10）的外表面设有抽水管道（12），所述水泵（10）的上端设有控制装置（11），所述分流装 置（1）的内部设有过滤网（13）。
2
CN 209710980 U
说 明 书
1/3 页
一种水利灌溉节水装置
技术领域 [0001] 本实用新型涉及水利工程设备领域，特别涉及一种水利灌溉节水装置。
背景技术 [0002] 当今，节约资源已经成为全球的重要问题，而水资源的节约问题又是重中之重，所 以这个问题应用在农作物的培植和浇灌工序也尤为重要，然而在目前的农作物灌溉过程中 主要采用的还是以水渠灌溉的方式来实现对农作物的灌溉，通过水渠给农作物进行灌溉存 在水资源浪费量大、农作物无法很好地吸收水分等缺点。同时现有的水利灌溉装置的节水 效果不好，无法有效的节约水资源，且现有的水利灌溉装置在清理杂物方面较为麻烦，当清 理杂物时 ，需要大量的人工进行清理 ，同时人工清理不仅增加了成本 ，且清理效果也不佳 ， 使得在使用一段时候后，依然有杂物残留现象，从而降低了水利灌溉装的灌溉效率。 [0003] 现有的水利灌溉装置在使用时存在一定的弊端，局限性较大，现有的水利灌溉装 置在使 用时 ，水资源浪费较大 ，且每年需要大量的人工去清理其中积存下来的垃圾和杂物 ， 不仅会浪费大量的时间 ，且清理效果不佳。同时的现有的水利灌溉装置灌溉时 ，农作物吸收 水分的效果较差，给水利灌溉装置的使用带来了一定的不利影响，为此，我们提出一种水利 灌溉节水装置。

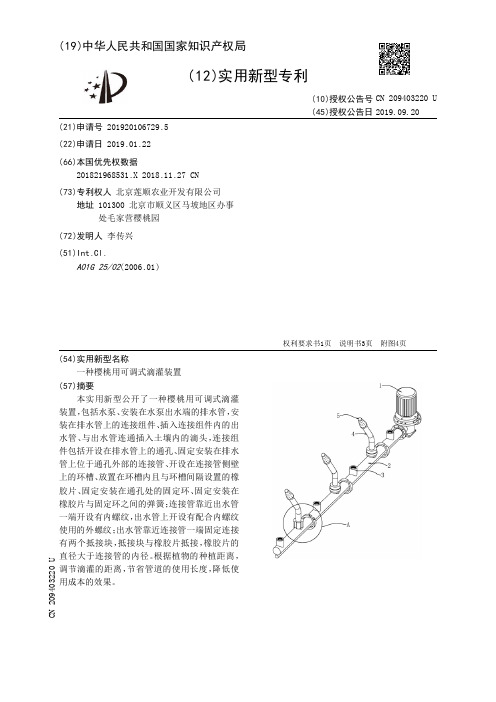

【CN209403220U】一种樱桃用可调式滴灌装置【专利】
A01G 25/02(2006 .01)
(10)授权公告号 CN 209403220 U (45)授权公告日 2019.09.20
( 54 )实用新型名称 一种樱桃用可调式滴灌装置
( 57 )摘要 本实 用新型公 开了一 种樱 桃 用可 调式 滴灌
装置，包括水泵、安装在水泵出水端的排水管，安 装在排水管上的连接组件、插入连接组件内的出 水管 、与出水管连通插入土壤内的 滴头 ，连接组 件包括开设在排水管上的通孔、固定安装在排水 管上位于通孔外部的连接管、开设在连接管侧壁 上的环槽、放置在环槽内且与环槽间隔设置的橡 胶片、固定安装在通孔处的固定环、固定安装在 橡胶片与固定环之间的弹簧；连接管靠近出水管 一端开设有内螺纹 ，出水管上开设有配合内螺纹 使 用的外螺纹 ；出水管靠近连接管一端固定连接 有两个抵接块 ，抵接块与橡胶片抵接 ，橡胶片的 直径大于连接管的内 径。根据植物的 种植距离 ， 调节滴灌的 距离 ，节省管道的 使 用长度 ，降 低使 用成本的效果。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920106729 .5 (22)申请日 2019 .01 .22 ( 66 )本国优先权数据
201821968531 .X 2018 .11 .27 CN (73)专利权人 北京莲顺农业开发有限公司
地址 101300 北京市顺义区马坡地区办事 处毛家营樱桃园
7 .根据权利要求6所述的一种樱桃用可调式滴灌装置，其特征在于：所述保护套(51)与 滴头(5)之间放置有一滤网(52)。
8 .根据权利要求5所述的一种樱桃用可调式滴灌装置，其特征在于：所述橡胶圈(22)位 于开口(221)两侧的外侧壁上固定连接有两个对称设置的凸块(222)。
【CN209787959U】沃柑种植用辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275366.8(22)申请日 2019.03.05(73)专利权人 峨山丰瑞秋实农业有限公司地址 653206 云南省玉溪市峨山县富良棚乡婀娜村委会西舍迭村(72)发明人 刘丽英 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 郑自群(51)Int.Cl.A01G 9/02(2018.01)A01G 24/12(2018.01)A01G 24/10(2018.01)A01G 24/20(2018.01)A01G 24/15(2018.01)(54)实用新型名称沃柑种植用辅助装置(57)摘要本实用新型公开了一种沃柑种植用辅助装置，包括种植槽和支撑架，种植槽内从下至上依次填充有砾石层、无纺布层、隔离土层、有机质层、动物粪便层、混合层和种植层；种植槽的口部周围设有环形施肥沟；支撑架包括内支撑柱、外支撑柱、内连接环和外连接环；内支撑柱至少3根、设置在沃柑树周围，并垂直于地面；内支撑柱上设有多个内连接环；外支撑柱至少3根、设置在内支撑柱外侧、并与地面倾斜设置；外支撑柱上连接多个外连接环、外连接环的直径从上至下依次增大，内连接环和外连接环之间设有多根连杆。
本实用新型利于沃柑根部呼吸和吸收养分，利于沃柑的生长，还能够为沃柑提供支撑，避免挂果时候，枝条承受过重的压力而折断。
权利要求书1页 说明书2页 附图2页CN 209787959 U 2019.12.17C N 209787959U权 利 要 求 书1/1页CN 209787959 U1.一种沃柑种植用辅助装置，包括种植槽(1)和支撑架(2)，其特征在于，所述种植槽(1)内从下至上依次填充有砾石层(11)、无纺布层(12)、隔离土层(13)、有机质层(14)、动物粪便层(15)、混合层(16)和种植层(17)；所述种植槽(1)的口部周围设有环形施肥沟(18)；所述支撑架(2)包括内支撑柱(21)、外支撑柱(22)、内连接环(23)和外连接环(24)；所述内支撑柱(21)至少3根、设置在沃柑树周围，并垂直于地面；所述内支撑柱(21)上设有多个所述内连接环(23)；所述外支撑柱(22)至少3根、设置在所述内支撑柱(21)外侧、并与地面倾斜设置；所述外支撑柱(22)上连接多个所述外连接环(24)、所述外连接环(24)的直径从上至下依次增大，所述内连接环(23)和外连接环(24)之间设有多根连杆。
【CN209498143U】一种林业灌溉装置【专利】
(10)授权公告号 CN 209498143 U (45)授权公告日 2019.10.18 B08B 9/087(2006 .01)
权利要求书1页 说明书3页 附图3页
CN 209498143 U
CN 209498143 U
权 利 要 求 书
1/1 页
1 .一种林业灌溉装置，包括电机(2)、桶体(3)、支撑装置(9)和底板(13) ，其特征在于： 所述桶体(3)顶端的中央固定有电机(2) ，所述电机(2)的转轴通过联轴器与竖直的搅拌轴 (17)连接，所述搅拌轴(17)穿过桶体(3)的顶壁并延伸至桶体(3)的内部，所述搅拌轴(17) 的外壁焊接有多组水平的搅拌杆 (18) ，多组所述搅拌杆 (18) 远离搅拌轴(17)的一端分别焊 接有竖直的连接板(19) ，所述连接板(19)远离搅拌杆(18)的一侧粘接有能够与桶体(3)的 内壁接触的刷毛，所述桶体(3)的顶端焊接有带盖板的导管(1) ，所述导管(1)与桶体(3)的 内部连通 ，所述桶体 (3) 的 底端通过螺栓与水平的 底板 (13) 连接 ，位于所述桶体 (3) 的 一 侧 的底板(13)上焊接有扶手(8) ，所述桶体 (3)远离扶手 (8)的一侧固定有防护罩 (14) ，所述防 护罩 (14)内设置有水泵(15) ，所述水泵(15)的进水管与桶体 (3)的内部连通 ，所述水泵(15) 的出水管与软管(4)连接；
【CN209693662U】一种园林灌溉装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920384515.4(22)申请日 2019.03.25(73)专利权人 重庆三峡职业学院地址 404155 重庆市万州区科龙路8号(72)发明人 杨易昆 (74)专利代理机构 重庆项乾光宇专利代理事务所(普通合伙) 50244代理人 高姜(51)Int.Cl.A01G 25/02(2006.01)(54)实用新型名称一种园林灌溉装置(57)摘要本实用新型公开了一种园林灌溉装置，包括绞盘和可缠绕于所述绞盘的灌溉管；所述绞盘通过绞盘支架支撑于土壤，并可绕其轴线转动；所述灌溉管的末端封堵，灌溉管的管壁沿长度方向均匀分布有多个出水口；所述出水口可安装喷灌头、滴灌头和/或堵头。
本装置够快速高效的铺设在需要进行灌溉的园林土壤表面。
权利要求书1页 说明书4页 附图2页CN 209693662 U 2019.11.29C N 209693662U权 利 要 求 书1/1页CN 209693662 U1.一种园林灌溉装置，其特征在于：包括绞盘和可缠绕于所述绞盘的灌溉管；所述绞盘通过绞盘支架支撑于土壤，并可绕其轴线转动；所述灌溉管的末端封堵，灌溉管的管壁沿长度方向均匀分布有多个出水口；所述出水口可安装喷灌头、滴灌头和/或堵头。
2.根据权利要求1所述的一种园林灌溉装置，其特征在于：所述绞盘支架包括支撑台，固定于所述支撑台底部的固定桩，固定于所述支撑台顶部的转轴；所述固定桩的底部设有用于刺入土壤的圆锥部；所述绞盘设有中心孔并通过所述中心孔与转轴转动配合。
3.根据权利要求2所述的一种园林灌溉装置，其特征在于：所述固定桩的支撑台的顶面设有聚四氟乙烯层，并通过该聚四氟乙烯层支撑所述绞盘，固定桩的圆锥部外固定有绕其轴线延伸的螺旋齿。
4.根据权利要求1所述的一种园林灌溉装置，其特征在于：还包括用于连接并封堵所述灌溉管末端的管路固定器；所述管路固定器包括可插入土壤的锚杆和可转动外套于所述锚杆的封堵器。
【CN209676853U】一种水利工程用便于调节的灌溉装置【专利】
5 .根据权利要求2所述的一种水利工程用便于调节的灌溉装置，其特征在于，所述的混 合筒（25）内设置有螺旋片（24）。
2
CN 209676853 U
说 国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920034195 .X
(22)申请日 2019 .01 .09
(73)专利权人 马敏敏 地址 272200 山东省济宁市金乡县金珠东 路6号2号楼1单元501室
(72)发明人 马敏敏 胡选征
(74)专利代理机构 北京中济纬天专利代理有限 公司 11429
一种水利工程用便于调节的灌溉装置
技术领域 [0001] 本实用新型涉及水利工程设备技术领域，具体是一种水利工程用便于调节的灌溉 装置。
背景技术 [0002] 当前世界多数国家出现人口增长过快，可利用水资源不足，城镇供水紧张，能源短 缺 ，生态环境恶化等重大问 题 ，都 与水有密切联 系。水灾防 治、水资源的 充分开发 利 用成为 当代社会经济发展的重大课题。水是人类生产和生活必不可少的宝贵资源，但其自然存在 的 状态并不完全符合人类的需要。只有修建水 利工程 ，才能 控 制水流 ，防 止洪涝灾害 ，并进 行水量的 调节和分配 ，以 满足人民 生活 和生产对水资源的需要。现有的 灌溉设备不能根据 需要进行调节，给灌溉带来很大的不便。 [0003] 中国专利（公告号：CN 207269525 U ,公告日：2018 .04 .27）公开了一种组装式水利 工程用多功能灌溉装置，水罐安装在支撑柱的上方，出水管安装在水罐的下方，压力传感器 安装在出水管上，控制装置设置在水罐的右侧，过滤装置设置在进水口的内侧，储肥罐安装 在水罐的上方左侧，下料管设置在储肥罐与水罐之间，肥料流量计安装在下料管上，药剂罐 安装在储肥罐的右侧，药剂流量计设置在出药管上，压力传感器、肥料流量计和药剂流量计 均通过连接线与控制装置电 性连接。该组装式水 利工程 用多功能 灌溉装置结构简单 ，但是 无法根据需要进行灵活调节，灌溉不方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920199713.3
(22)申请日 2019.02.15
(73)专利权人 江西伊禾农产品科技发展有限公
司
地址 343800 江西省吉安市万安县万寿亭
(县江南物流公司院内)
(72)发明人 徐姜波 刘德力 唐义宝 吴静宇
廖小红 欧阳玉平 钟浩
(74)专利代理机构 南昌华成联合知识产权代理
事务所(普通合伙) 36126
代理人 黄晶
(51)Int.Cl.
A01G 29/00
(2006.01)
A01G 25/02
(2006.01)
A01M 7/00
(2006.01)
(54)实用新型名称
一种山地果园的灌溉装置
(57)摘要
本实用新型公开了一种山地果园的灌溉装
置，包括水池、过滤箱、稳流器、排气阀、伸缩杆、
第一喷头、第二喷头、微灌喷头，所述水池通过水
管与水泵的输入端连接，所述水泵的输出端通过
水管固定连接过滤箱，所述过滤箱内部固定安装
有过滤网，所述过滤箱一侧的水管上固定安装有
稳流器，所述稳流器一侧水管的上端安装有排气
阀；该山地果园的灌溉装置采用采用微灌喷头，
水分成滴落入土壤，不会对土壤产生冲击，并且
水分直接落入果树根部的土壤中，不会被大量蒸
发，节约了大量水资源，采用伸缩杆和万向联轴
器可以对果树不同角度进行浇灌。
权利要求书1页 说明书3页 附图2页
CN 209768495 U
2019.12.13
C
N
2
0
9
7
6
8
4
9
5
U
1.一种山地果园的灌溉装置，包括水池(1)、水泵(3)、过滤箱(4)、稳流器(6)、排气阀
(7)、伸缩杆(13)、第一喷头(11)、第二喷头(14)、微灌喷头(15)，其特征在于：所述水池(1)
通过水管(2)与水泵(3)的输入端连接，所述水泵(3)的输出端通过水管(2)固定连接过滤箱
(4)，所述过滤箱(4)内部固定安装有过滤网(5)，所述过滤箱(4)一侧的水管(2)上固定安装
有稳流器(6)，所述稳流器(6)一侧水管(2)的上端安装有排气阀(7)，所述排气阀(7)一侧的
水管(2)上密封连接有三通阀(8)，所述三通阀(8)通过水管(2)连接有软管(17)，所述三通
阀(8)与所述软管(17)之间的水管(2)上固定安装有第一阀门(9)，所述软管(17)与所述水
管(2)通过固定件(10)固定连接，所述软管(17)的一端固定连接有第一喷头(11)，所述三通
阀(8)的一端螺纹连接伸缩杆(13)，所述伸缩杆(13)上固定安装有第二阀门(12)，所述伸缩
杆(13)的另一端螺纹连接有万向联轴器(16)，所述万向联轴器(16)的一端固定连接有第二
喷头(14)，所述三通阀(8)通过水管(2)连接微灌管(19)，所述三通阀(8)与所述微灌管(19)
之间的水管(2)上固定安装有第三阀门(18)，所述微灌管(19)与所述水管(2)通过第二固定
件(20)固定连接，所述微灌管(19)上固定安装有微灌喷头(15)。
2.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述万向联轴器(16)
为球形万向联轴器，所述万向联轴器(16)采用中空结构。
3.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述微灌管(19)由丁
腈橡胶材料制成，所述软管(17)由氟橡胶材料制成。
4.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述微灌管(19)成螺
旋结构。
5.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述微灌管(19)上安
装有若干个均匀分布的所述微灌喷头(15)。
6.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述三通阀(8)的型
号为Q45F。
7.根据权利要求1所述的一种山地果园的灌溉装置，其特征在于：所述伸缩杆(13)采用
中空结构，所述伸缩杆(13)与所述第二喷头(14)和所述三通阀(8)均连通。
权 利 要 求 书
1/1页
2
CN 209768495 U
