合楼临时用电施工组织设.doc
临时用电工程施工组织设计
临时用电施工组织设计一、凯旋广场C、E座工程位于朱雀路南端，C座为26层，地下一层，E座为11层，地下一层，总建筑面积38000平方米，地下室为人防兼做停车场。
一层为超市，二层为办公用房，三层以上为商住楼，主楼总高度为85m。
二、现场施工用电由工地北面箱式变电站（供电局施工）ZBW12，计量柜引入配电室，配电室内设低压配电柜380V、600A、50HZ一只，装机容量出于施工设备考虑，本配电系统提成五路输出：现场用电、搅拌台、塔吊、施工电梯、食堂（生活用电）。
为保证用电设备及人身安全配电线路采用三相五线制，三级配电二级保护，总配柜、开关箱、设备金属外壳必须反复接地。
为了提高工地形象线路均钢管埋地铺设。
三、用电设备功率表附后四、计算（一）总用电量计算1、根据公式：P总=K0{（K1K2∑P1）/（ηCOSφ）+K3∑P2}式中:P总:总用电量(KVA)∑P1:设备额定总功率(KW)∑P2:照明总功率(KW)η:电机效率0.85COSφ:平均功率因数0.7K0 :需用系数1.05—1.1K1:动力设备同步使用系数取0.5K2 :动力负荷系数0.8—1.0K3:照明同步使用系数0.7—0.8代入得：P总=1.05×{0.5×0.8×[458/(0.85×0.7)] +0.6×50}=1.05×347.6=365KVA2、线径:根据公式:I总=(P总×1000)/(√3v线)=365×1000/√3×380=554(A)查容许载流量表,总线线径为2(VV－3×120+2×70)(二)各二级分派箱线径拟定1、5M 使用负荷为:厨房及照明功率57KWI线=K×{(P×1000)/(√3UCOSφ)}=0.9×{(57×1000)/( √3×380×0.75)=104(A)查表：线径为VV—3×16+2×102、3M使用负荷为塔吊、室外照明功率为107KW。
临时用电及临时设施施工组织设计
临时用电及临时设施施工组织设计一、项目概况我们的项目是一座大型商务综合体的建设项目，包括商业中心、写字楼、酒店等各种建筑。
在施工期间，为了满足施工需要和工作人员的正常生活需求，需要进行临时用电及临时设施的施工组织设计。
1.施工用电需求分析根据项目规模和施工进度，我们估计每天的施工用电需求为1000千瓦，用电时间为12小时。
同时需要考虑到周末和假日的施工需要，预留一定的备用电力。
2.临时用电系统设计我们将使用临时配电箱、电缆和插座等设备搭建临时用电系统。
根据施工的具体情况和现场的布局，将配电箱安装在施工现场的中心位置，并使用电缆将其与各个用电设备连接起来。
3.临时用电设备采购与安装根据实际需求，我们将购买足够数量的临时配电箱、电缆和插座等设备，并按照设计方案进行安装。
4.临时用电施工组织我们将设立一个专门的用电组，负责临时用电系统的安装、日常维护以及对用电设备的监控。
同时，要建立健全的安全制度，确保用电操作符合相关的安全规范。
5.临时用电系统的供电保障1.临时设施需求分析根据施工人员的数量和工作需要，我们估计需要搭建临时办公室、休息室、食堂、卫生间等设施。
同时要考虑到供水、排污和通风等基本设施的满足。
2.临时设施搭建方案设计根据实际需求和现场的布局，我们将设计临时设施的搭建方案。
要考虑到设施之间的合理布局、通道的设置以及消防和安全设施的完善。
3.临时设施的采购和搭建我们将根据设计方案购买必要的设施材料，并组织人员进行搭建工作。
要保证搭建过程安全可靠，并符合相关的环保和安全规范。
4.临时设施的维护与管理在施工期间，我们将建立相应的维护和管理制度，包括设施的日常维护、清洁和消防等工作。
同时要加强对设施的管理和监督，确保其正常使用和安全。
总结：临时用电及临时设施施工组织设计是确保施工期间施工和人员生活的一项重要工作。
通过准确的需求分析、合理的设计方案和严格的施工组织，我们能够提供稳定的用电和良好的临时设施，为施工工作的顺利进行提供保障。
施工临时用电施工组织设计
临时用电施工方案一、编制目的1、规范施工临时用电工程、加强用电管理、实现安全用电。
2、为本工程临时施工用电的安装提供必要的作业指导。
二、编制依据1、建设部《建筑施工安全检查标准》（JGJ59-2011）2、《施工现场临时用电安全技术标准》（JGJ46-2005）3、施工安全标准的强制性条文（建设部、建标【2002】219号）三、施工临时用电概况1、本工程是蓟县安置区A地块八期9栋高层住宅楼，分为3#、4#、5#、6#、7#、10#、11#、14#、15#住宅楼。
2、现场采用TN-S系统（即三相五线制）380V/220V低压供电，设2个总配电箱，内设计量表、电压表、电流表。
3、根据施工现场用电设备布置情况，采用铜芯电力电缆埋地敷设，埋设位置及线路走向见临时配电系统图及施工用电现场平面图。
配电系统设置总配电箱、分配电箱、开关箱，实行三级配电，两级保护。
四、临时配电系统图及施工用电现场平面图1、配电系统图（总配电箱）2、分配电箱系统图总开关（不带漏电）分开关（不带漏电）3、开关箱系统图4、现场电力平面布置图五、电源计算1、主要设备表1-12、施工用电量计算2.1总负荷计算和总电流计算（1）各机组负荷计算A、起重机组1）设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=40%统一换算到Jc=25%时塔式起重机组的设备容量：Pe1=2∑Pn×JC=2×(170KW+448KW)×4.0=781.45KW2)计算负荷Pjs1=Kx×Pe1=0.5×781.45KW=390.73KWQjs1=Pjs1×tj￠=390.73KW×1.02=398.54KvarB.钢筋加工机组Pe2=93KWPjs2=Kx×Pe2=0.8×93KW=74.4KWQjs2=Pjs2×tj￠=74.4KW×0.75=55.8KvarC.电焊机组1）.设备容量：由于其属于反复短时工作制机械，所以先将暂载率Jc=50%统一换算到Jc=100%时电焊机的设备容量：Pe3= Jc×∑Pn×cos￠=5.0×85.8×0.4=24.37KW2).计算负荷Pjs3=Kx×Pe3=0.35×24.37KW=8.5KWQjs3=Pjs3×tj￠=8.5KW×2.29=19.5KvarD.混凝土加工机组Pe4=13.2KWPjs4=Kx ×Pe4=0.7×13.2KW=9.24KW Qjs4=Pjs4×tj ￠=9.24KW ×1.02=9.42Kvar E.木工加工机组 Pe5=18KWPjs5=Kx ×Pe5=0.7×18KW=12.6KWQjs5=Pjs5×tj ￠=12.6KW ×1.02=12.85Kvar F.电气照明 Pe6=33KWPjs6=Kx ×Pe6=0.8×33 KW=24.6KW Qjs6=Pjs6=24.6Kvar(2)总负荷计算(Kx 为有功 、无功同时系数取0.8)Pjs 总= Pjs1＋Pjs2＋Pjs3＋Pjs4＋Pjs5＋Pjs 6 =520.07KW Qjs 总=Qjs1＋Qjs2＋Qjs3＋Qjs4＋Qjs5＋Qjs6 =520.71Kvar 总的有功功率Pjs 总=Kx ×∑ Pjs 总=0.8×520.07=416.06KW 总的无功功率Qjs 总=Kx ×∑ Qjs 总=0.8×520.71=416.57Kvar 总的视在功率Sjs=22总总Qjs Pjs += 2257.41606.416+=589KVA (3)总的计算电流计算Ijs=Sjs/3Ve=589/3×0.38=895(A)2.2根据计算总的视在功率为589KVA总的计算电流为895A。
临时用电施工组织设计

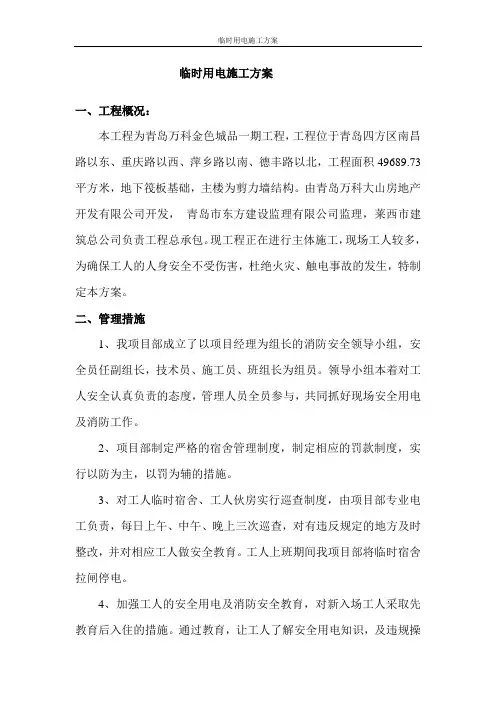

临时用电施工方案一、工程概况：本工程为青岛万科金色城品一期工程，工程位于青岛四方区南昌路以东、重庆路以西、萍乡路以南、德丰路以北，工程面积49689.73平方米，地下筏板基础，主楼为剪力墙结构。
由青岛万科大山房地产开发有限公司开发，青岛市东方建设监理有限公司监理，莱西市建筑总公司负责工程总承包。
现工程正在进行主体施工，现场工人较多，为确保工人的人身安全不受伤害，杜绝火灾、触电事故的发生，特制定本方案。
二、管理措施1、我项目部成立了以项目经理为组长的消防安全领导小组，安全员任副组长，技术员、施工员、班组长为组员。
领导小组本着对工人安全认真负责的态度，管理人员全员参与，共同抓好现场安全用电及消防工作。
2、项目部制定严格的宿舍管理制度，制定相应的罚款制度，实行以防为主，以罚为辅的措施。
3、对工人临时宿舍、工人伙房实行巡查制度，由项目部专业电工负责，每日上午、中午、晚上三次巡查，对有违反规定的地方及时整改，并对相应工人做安全教育。
工人上班期间我项目部将临时宿舍拉闸停电。
4、加强工人的安全用电及消防安全教育，对新入场工人采取先教育后入住的措施。
通过教育，让工人了解安全用电知识，及违规操作的严重性，做到防患以未然。
三、技术措施1、临建房屋1>、房屋规划项目部现有工人宿舍三栋，二层两栋，每排分别为6间、8间，三层一栋，每排为6间，每个房间安排工人10人，共可容纳420人，伙房采取砖混结构共计三间，所有临建房均符合青岛市的有关规定。
2>、临建宿舍改造根据青岛市的有关规定，我项目部对工人宿舍做了如下整改：a/ 对敞开式外走廊上的杂物进行清除，确保防火通道畅通。
b/ 将原有工人宿舍内开门改为外开，并确保能够达到向外开启180度，门框强度满足门开启时的受力要求。
c/ 将原有工人宿舍窗口斜十字圆钢加固件拆除，用斜十字圆钢加固件应分别设置在窗口的上、下墙板部位。
3>、伙房改造a/ 将伙房内容量燃气瓶罐单独隔离，设置在伙房外临建房内。
临时用电施工组织设计方案范本
临时用电施工组织设计范本施工单位：一、编制依据：1．施工现场临时用电安全技术规范（JGJ46－88）；2．建筑施工安全检查标准（JGJ59－99）；3．河北省建筑施工安全检查标准实施细则；4．《施工现场临时用电施工组织设计》（徐荣杰编）二、工程概况：1．本工程位于邯鄣市东大街西侧、丛台路北500 处，为高层家属住宅楼。
地上十九层，楼向座北向南，总建筑面积10504 平方米。
施工用电配电室设在主体施工现场的东侧北角，配电室总电源由建设单位供给。
2．用电专业设计范围380／220V 供配电设计，现场用电分设备用电、施工照明用电。
动力用电分6路，照明分3路，施工用电线路采用TN— S接零保护系统。
三、配电系统施工布置：1．第一路混凝土搅拌站。
橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。
由二级电箱分 6 路分别（埋地）向木工加工车间、混凝土搅拌站供电。
2．第二路户处电梯。
橡皮铜芯电缆由配电室架设到户处电梯侧二极配电箱供电梯专用。
3．第三路钢筋加工车间。
橡皮铜芯电缆室架设到户处电梯侧二极配电箱。
由二极电箱分7 路分别对弯曲、切断和对焊机供电。
4．第四路塔吊。
橡皮铜芯电缆由配电室架设到塔吊侧二级配电箱，由二级配电箱分 3 路分别向塔吊供电，两路备用开关。
5．第五路电焊加工车间。
橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱，由二极箱分两路路供电焊机三级开关箱。
3路备用。
6．第六路振捣电机。
橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到xx 漏电开关箱供振捣电机用电。
施工所有设备用电采用三级用电二极保护。
三级开关箱：一机一闸一漏箱配电。
详见临电施工平面图。
四、负荷计算：每一路：混凝土搅拌站、木机加工车间用电设备总功率为91.3千瓦，选电缆截面为（3X59-2X25P 机千瓦五、配电室设备：总负荷：180千瓦1.配电室高度大于3m。
2.成排与电屏。
电屏之间应采用不小于6m2 铜芯导线相互连接与接地线连接。
工程临时用电施工组织设计方案
工程临时用电施工组织设计方案一、前期准备工程部门通过前期勘测资料的分析，初步明确施工现场建设规模和范围。
在此基础上，组织工程试验和策划等前期工作。
（包括场地平整、道路施工、房屋拆迁等）二、用电方案设计1、工程现场用电设备：施工现场用电设备主要包括大型起重机、塔吊、吊篮、混凝土搅拌机、洗碗机、各种电动工具以及现场照明设备。
根据工程需要，总体用电负荷为XXXkw。
这其中，500kw的用电负荷为不间断供电，在发生停电时需要进行应急供电。
2、临时配电线路：通过对施工工地的实地考查，确定施工现场的电源供应，并设计相应的用电方案和临时配电线路规划。
从杆塔安装点引入高中压电缆进行变压器升压，由变压器出线经过计量电表到达需求点。
依据卸载负荷，我们设计主线路30mm×16芯铜芯电缆，安装支架200根，配电箱10个。
3、地勘施工电源方案：根据现场实际情况，地勘施工用电主要集中在基础钻机、排土车、水泵设备上。
其中，基础钻机主要用电负荷为10kw，排土车主要用电负荷为5kw，水泵主要用电负荷为2kw。
三项设备单独接入临时配电线路，供电电缆为15mm×5芯电缆，配电箱为2个。
4、应急供电方案：应急供电主要根据施工现场用电负荷确定，我们选用一台200kw柴油发电机作为备用电源，为时效性较强的设备提供不间断的供电。
发电机出线安装随机附件的自动转换开关，当线路运行不稳定或停电时，系统可自动进行切换，确保紧急照明灯、紧急应急电话等设备的正常运转。
三、现场施工安全管理1、防护措施：对施工现场电力器材负载电压进行必要的检查，并利用输电线路进行绝缘、防腐处理。
现场设备使用时间不得超过其规定工作时间，定期检查和维护电力设备，排查电力设备和电源线路的隐患。
2、用电管理：对现场用电设备与临时配电线路进行反复检查，根据现场需求和实际情况进行动态调整和优化，防止不可控因素造成不必要的损失和危害。
3、培训管理：对施工现场的电工、设备操作人员、现场管理人员等进行专业知识和安全意识的培训，切实加强人员安全意识和应急意识。
施工临时用电方案.doc
一、设计说明本设计按照建设部《施工现场临时用电安全技术规范》(JGJ46—2005)、《建筑施工安全检查标准》（JGJ59-99）以及现场平面布置图为依据。
电源由小区变压器引入施工现场。
电气概况及主要要求：1、工程概况3333位于33市八一路230号，工程为框架结构，地下一层，地上十二层，建筑面积约为6692.85m2，总长27.44 m，总宽27.34 m建筑总高度41.0m。
本工程为一类高层建筑，二层以下为商场，每层面积855.01m2。
三层以上各层为住宅楼，每层面积495.51m2。
地下室层高为3.6m，1～2层为3.6m，3～12层为3.0m。
工程建筑防火类别为一类，耐火等级为一级，抗震设防烈度为七度。
本工程结构体系采用框架结构，按七度抗震设防，场地类别为Ⅱ级，框架抗震等级为二级；基础采用梁板式基础和独立基础。
本工程由33市建筑设计研究院设计，由33市大地建设工程监理有限公司监理。
2、现场施工用电总功率217.3KVA。
从变压器经3×70mm2+2×35mm2埋地电缆到工地配电室。
采用中性点直接接地的TN—S系统配电。
3、从配电箱预留的160A+100A+250A+30A等四路输出供电（详见附图）。
4、塔吊等大型设备采用电缆暗敷设，专用电箱供电。
5、现场上所有的电气设备不带电的金属部分均应与保护零线做良好电气连接，不得单纯采用接地保护，保护零线不得小于相线的1/2，且必须用绿黄双色。
6、在钢筋加工区、塔机、搅拌机、木工房及二级配电箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻小于10欧。
7、单相负载应尽量分散到各相线上，力求使单相电流均匀减少零线上的电流。
8、实行三级配电二级保护原则，以确保人身安全。
9、各型号、规格的配电箱均采用标准箱。
二、设备数量表施工现场主要用电设备表说明：（一）、施工用电主要分为两阶段，即主体阶段和安装及装修阶段，用电量最集中。
负荷最大时期在于主体工程阶段，故施工临时用电组织设计以主体施工阶段为主要计算依据。
临时用电施工组织设计
(此文档为Word格式，下载后可以任意编辑修改！）临时用电施工组织设计工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日施工组织设计（方案）报审表方案名称：施工组织设计（方案）报（复）审表工程名称：编号：注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。
建设、监理、施工单位各留一份。
目录一、工程概况 (1)二、编制依据： (1)三、施工条件 (1)四、施工方案 (3)五、临时用电平面图 (10)六、安全用电技术措施 (11)七、安全用电防火措施 (26)八、防雷装置设计 (29)九、接地装置设计 (30)十、应急预案 (30)十一、安全保证及监督体系图 (33)配电箱保护接地示意图 (33)重复接地示意图 (33)配电原理图 (33)临时用电系统图（400kw发电机系统） (33)临时用电系统图（200kw发电机系统） (33)施工现场临时用电平面布置图（施工现场及生活区） (33)一、工程概况二、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011三、施工条件1、施工机具（400KW发电机）2、施工机具（200KW发电机）3、供电系统设置（400KW发电机）见临时用电系统图（一）4、供电系统设置（200KW发电机）见临时用电系统图（二）四、施工方案(一)施工准备:1、因本工程占用方位原为村庄耕地，且较为偏僻，无法接入正式电源，经与业主单位充分交流洽谈后，在现场租借两台380V发电机做为电源长期供电，一台功率为400kw发电机，另一台为功率200KW发电机。
2、依据施工现场用电设备安置状况，总箱、分箱的进线与出线均选用沿墙敷设的方法走线，线路穿马路时选用穿钢管埋地敷设，用电设备导线选用穿防护套管或直接明敷加设电缆防护走线。
临时用电施工组织设计
临时用电施工组织设计一、施工条件1、本工程为回迁商住楼、菜市场和幼儿园，商住楼为六层框架结构，菜市场为四层框架结构、幼儿园为三层短肢剪力墙结构，建筑面积约13000M2、甲方以提供出全套施工图纸，手续齐全，已具备开工条件。
2、根据工程施工现场实际需要，已确定施工设备容量及台数；执行以下用电量统计数量。
施工现场用电量统计表一、 计算内容和步骤（一）现场勘探1、蓬莱花园二期回迁楼所处位置在蓬莱路与紫蓬路交叉口以东，周围为一期住宅小区。
施工现场距居民生活区最小距离不足20M ，针对现场环境要求，项目部制定有针对性的临时用电方案。
甲方已向供电部门报批容量允许使用；由供电部门将电源接于施工现场总配电计量箱内；总配电箱设在23#楼北侧，分配电箱、塔吊开关箱、照明总开关箱设在塔吊东侧；1M 处，施工现场所用导线采用五芯电缆地埋敷设。
2、根据《施工现场临时用电安全技术规范》JGJ46-88规定，本供电系统采用TN-S （三相五线制）系统供电 （二）负荷计算1、计算公式：1）、塔吊电动机组规定统一换算到暂时载荷率JC=25%时的额定功率（KW ）其设备容量为：Pe =25.Jc Jc·Pn=Pn·Jc 2)、电焊机组规定统一换算到JC=100%时的额定功率（KW ）、其设备容量为：Pe=100.Jc Jc·Pn=Jc ·Sn·Cos ∮ 3）、用电设备组的Kx 、Cos ∮、tg ∮系数表表1-1-22、计算负荷 （1）塔式起重机组查表：Kx=0.3 Cos ∮=0.7 tg ∮=1.02 P 1+P 2=P 总1)、先将JC=40%统一换算到JC=25%的额定容量；P e 总×Jc =30.6×4.0=19.35Kw2)计算负荷：P js 1总=Kx× p e 总=0.3×30.6=9.18Kw Q js 总=P js 总×tg ∮=9.18×1.02=9.36Kvar（2）撹拌机组查表：Kx=0.7 Cos ∮=0.68 tg ∮=1.08P js2=Kx×P e2=0.7×11.7=8.19Kw Q jS2=P js2×tg ∮=8.19×1.08=8.85Kvar（3）电焊机组查表：Kx=0.45 tg ∮=1.981）先将Jc=50%统一换算到Jc=100%时的额定容量，Pe 3=100Jc Jc×P n =5.0×6=4.24KV A 2）计算负荷P js3=kx×P e3=0.45×4.24=1.9KV AQ js3=P js3×tg∮=5.7×1.98=3.76Kvar（4）钢筋机械组查表：Kx=0.7 Cos∮=0.7 tg∮=1.08P js4=Kx×p e4=0.7×8.2=5.74KwQ js4=P js4×tg∮=5.74×1.08=6.2Kvar（5）木工机械组查表：Kx=0.7 tg∮=1.08P js5=Kx×P e5=0.7×5.5=3.85KwQ js5=P js5×tg∮=3.85×1.08=4.16Kvar（6）振捣棒、板组查表：Kx=0.7 Cos∮=0.7 tg∮=1.02P js6=Kx×P e6=0.7 ×3.3=2.3KwQ js6=P js6×tg∮=2.3×1.02=2.36Kvar（7）总的负荷计算、干线同期系数取KX=0.9总的有功功率：P js=Kx(P js1+P js2……+P jsn)=0.9×（9.18+8.19+1.9+5.74+3.85+2.3）=31.16Kw总的无功功率：Q js=Kx×(Q js1+Q js2……+ Q jsn)=0.9×（9.36+8.85+3.76+6.2+4.16+2.36）=34.69Kvar总的视在功率：P js=22jsjs Q P +=2269.3416.31+=46.63KV A 总的电流计算：I js =..3e js U P =38.0363.46⨯=70.84A3、电源电缆选择根据计算总的视在功率，查有关资料选择电缆型号为VV 22-1000V 3×16+1×6的凯装电缆为宜。
施工临时用电施工组织设计方案
施工临时用电施工组织设计方案临时用电施工方案一、编制依据本方案编制依据如下：1.《施工现场临时用电安全技术规范》(46—88)；2.《建筑施工安全检查标准》(59—99)；3.《建筑施工安全检查标准实施指南》；4.本工程实际设备用电量；5.甲方提供的供电情况及工地实际场地情况。
二、工程概况本工程是一项位于******的*******工程，由XXX开发建设，由XXX设计，监理单位为XXX，施工单位为XXX。
该工程包括地上***层和地下**层，其中地下负三层为车库、消防控制室、低高压配电室、消防水池、生活水池、泵房、发电房等，负一层为车库和商业用房，一层为商业用房，2-？层为住宅。
建筑总高**m，建筑等级为**级，防火等级为**级，抗震设防列度为**度，总建筑面积为***m2.建筑结构为全框架剪力墙结构，基础为人工挖孔灌注桩基础。
地下负三层标高为***m，桩孔直径为****米，桩深约为***米左右，共计桩***个。
桩基础持力层设计为****，单轴天然抗强度为****Mpa。
三、现场勘察经过现场勘察，发现本工程施工场地已进行了场平施工，场地内无地下管线和高压线路，不需做任何防护设计。
小区场内设立了总配电室，设计总容量满足项目施工要求。
从现场勘察情况看，将从场内总配电室接入本项目部配电室。
本方案将设计总配电室到本项目部配电室及以后线路的走向、线径、电器开关等装置的选择。
四、用电初步设计1.施工用电设备情况根据本工程实际情况，为保证工程施工质量及工程进度，选用施工用电设备情况见下表：序号机械名称型号数量单位功率（kw）1 砼机械平板振动器 ZB—11 6 台 22 ZX—50台台 2 1.13 地泵 1 台 904 冷拉调直机 1 台 18.55 钢筋加工机械切断机 2 台 36 对焊机 1 台 5.57 木工机械木工压刨 1 台 5.58 木工平刨 1 台 5.52.现场用电布置本工程现场用电由小区总配电室接入，在现场设立项目部总配电室，位置为二栋建筑物南边空地处，再由项目部配电箱引至各用电设备的开关箱。
