附++约克冷水机组操作法
附++约克冷水机组操作法
附约克冷水机组操作法1.设备结构本装置压缩机为容积式、可变容积、直接启动、双螺旋转子的螺杆压缩机。
电机直接带动阳转子，阴转子依靠阳转子来传动。
转子间相互通过带压油封隔开，该油封可以防止高压气体泄漏到低压区域。
压缩机轴承是由可以耐磨损的部件组成，没有使用滑动轴承。
通过压差使油喷射到压缩机内并达到润滑轴承、密封转子和带走压缩产生的热的作用。
喷射到压缩机内的油压缩气体混合以满足蒸发器冷负荷的要求，并在油分分离出制冷剂气体。
位于阴阳转子之间的滑阀通过轴向移动来与压缩机制冷量匹配，滑阀通过压差来推动。
2.工作原理螺杆式制冷压缩机属容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内回转运动，周期性的改变转子每齿间的容积来完成吸气、压缩、排气过程。
由于每个齿槽空间的工作循环都要出现吸气、压缩、排气三个过程，压缩机高速运转时，几对齿槽的工作循环进行，从而使压缩机的吸气、排气连续、平稳。
3.工艺流程来自蒸发器的低温低压的氟利昂气体进入螺杆式压缩机，在旋转中被阴阳转子压缩使气体体积减小。
高温高压的氟利昂气体从压缩机进入油分离器经三级油分离，分离了油的制冷剂气体从油分离器进入冷凝器壳程，被冷凝器铜管内的冷却水降温，把氟利昂气体冷凝成氟利昂液体。
液体氟利昂流经冷凝器底部的过冷器，过冷的氟利昂液体通过压差经节流阀进入蒸发器。
氟利昂液体在蒸发器底部被分流，与流经蒸发器铜管内的冷冻水进行热交换，吸收管内冷冻水的热量变为低温低压气体回到压缩机。
油路系统：从压缩机来的高温高压氟利昂气体中所夹带的润滑油在油分离器内分离出，经油过滤器过滤后，从位于压缩机端口SB-2的复式接头进入油冷却器，在油冷却器内被来自冷凝器的过冷氟利昂液体冷却。
冷却后的油离开油冷经引射块，从压缩机端口SB-3进入压缩机，润滑压缩机轴承和起到轴封的作用。
油路系统的循环是依靠压差的作用进行的。
4. 开车准备4.1 机组初次加油4.1.1 YORK YS冷水机组已经在生产后机组性能测试中加入合适的YORK机油。
约克风冷冷水机组说明书
约克风冷冷水机组说明书约克风冷冷水机组的说明书约克风冷冷水机组是一种高效、可靠的空调设备，它主要用于制冷、冷水循环和空气调节等领域。
下面，我们将详细介绍约克风冷冷水机组的相关知识。
1. 约克风冷冷水机组的结构和特点约克风冷冷水机组的主要结构由压缩机、冷凝器、膨胀阀、蒸发器、电气控制系统等部分组成。
其特点是具有小型化、高效、低噪音等特点，可在高、低温环境下正常工作，适用于大型公共建筑、工业用房、商业大楼等场所的空调系统。
2. 约克风冷冷水机组的工作原理当室内温度达到设定值时，空调控制系统会打开冷水机组，冷凝器中的制冷剂会吸收空气中的热量，然后通过蒸发器释放出去，使得室内温度降低。
蒸发器中的制冷剂重新进入到低温低压状态，再次进入到冷凝器中循环。
整个过程需要一个高效的压缩机来完成。
3. 约克风冷冷水机组的维护和保养为了保证约克风冷冷水机组的正常工作，必须定期进行维护和保养。
首先，需要清洗和更换过滤器，保证空气流通畅通。
其次，冷凝器和蒸发器也需要进行清洁。
此外，还需要检查蒸发器、冷凝器、压缩机、膨胀阀等部件是否正常运转，如有故障及时进行处理。
4. 约克风冷冷水机组的应用范围约克风冷冷水机组非常适用于大型公共建筑、工业用房、商业大楼等场所的空调系统。
特别是在高温、高湿的夏季，约克风冷冷水机组能够提供舒适的室内环境，满足人们的需求。
总之，约克风冷冷水机组是一种高效、可靠的空调设备。
通过定期的维护和保养，可以延长其使用寿命，并保证其正常运行。
因此，在选择空调设备时，约克风冷冷水机组是一个非常不错的选择。
万大卡约克冷水机组安全操作及保养规程
万大卡约克冷水机组安全操作及保养规程1. 引言万大卡约克冷水机组是一种常用于工业和商业建筑的制冷设备。
为了确保其安全运行以及延长其使用寿命，遵循正确的操作和保养规程是至关重要的。
本文档将介绍万大卡约克冷水机组的安全操作和保养指南，以确保其正常运行和维护。
2. 安全操作规程2.1 熟悉设备在开始操作万大卡约克冷水机组之前，必须熟悉设备的功能和操作方法。
仔细阅读设备的用户手册，并根据手册的指引正确操作设备。
2.2 确保安全供电在操作万大卡约克冷水机组之前，必须确保设备的供电电源是安全的。
检查接线是否正确，电气设备是否运行良好，并遵循相关电气安全标准。
2.3 使用正确工具和设备在进行设备维护和操作时，必须使用正确的工具和设备。
确保工具和设备的质量符合标准，避免使用损坏的工具或设备以防止事故的发生。
2.4 个人防护在操作和保养万大卡约克冷水机组时，必须佩戴适当的个人防护装备，包括但不限于安全眼镜、手套、耳塞等。
这些个人防护装备能够有效降低事故的风险，保护工作人员的安全。
2.5 注意环境安全在操作和维护万大卡约克冷水机组时，必须注意周围环境的安全。
确保机组周围没有易燃和易爆物品，保持通风良好，防止发生火灾和爆炸等意外情况。
2.6 正确开启和关闭机组在开启和关闭万大卡约克冷水机组时，必须按照正确的顺序和方法进行操作。
遵循设备的启动和停止程序，确保机组能够安全运行和停止。
3. 保养规程3.1 定期清洁定期清洁万大卡约克冷水机组是保持其正常运行和延长使用寿命的关键。
清洁过程包括外观清洁、滤网清洗、冷凝器和蒸发器清洗等。
可以根据设备手册提供的清洁指南进行操作。
3.2 定期检查和维修定期检查和维修万大卡约克冷水机组是预防故障和提高设备效率的重要措施。
检查包括但不限于电气设备、水泵、阀门和传感器等。
在发现故障或异常情况时，及时进行维修和更换。
3.3 润滑部件定期润滑万大卡约克冷水机组的移动部件是确保设备正常运转和延长使用寿命的必要步骤。

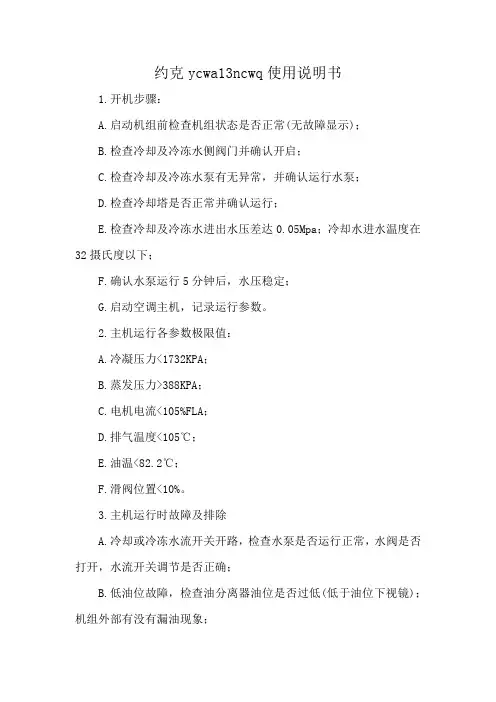

约克ycwa13ncwq使用说明书
约克ycwa13ncwq使用说明书
1.开机步骤：
A.启动机组前检查机组状态是否正常(无故障显示)；
B.检查冷却及冷冻水侧阀门并确认开启；
C.检查冷却及冷冻水泵有无异常，并确认运行水泵；
D.检查冷却塔是否正常并确认运行；
E.检查冷却及冷冻水进出水压差达0.05Mpa；冷却水进水温度在32摄氏度以下；
F.确认水泵运行5分钟后，水压稳定；
G.启动空调主机，记录运行参数。
2.主机运行各参数极限值：
A.冷凝压力<1732KPA；
B.蒸发压力>388KPA；
C.电机电流<105%FLA；
D.排气温度<105℃；
E.油温<82.2℃；
F.滑阀位置<10%。
3.主机运行时故障及排除
A.冷却或冷冻水流开关开路，检查水泵是否运行正常，水阀是否打开，水流开关调节是否正确；
B.低油位故障，检查油分离器油位是否过低(低于油位下视镜)；机组外部有没有漏油现象；
C.防重复启动，机组在300秒时间内不能重复启动2次；
D.冷冻水出水温度过低，检查冷冻水流量是否过小；温度探头是否正常；负荷是否过小。
4.停机步骤：
A.确认主机运行正常并记录参数；
B.正常停机按”停止”开关，机组将减载后进行软停机；紧急情况下按”急停”开关，机组将立即停机；
C.主机停止后，关闭冷却塔风机；
D.保持冷却及冷冻水泵运行5分钟后再停止；
E.保持控制中心控制电源正常供电，以保证油加热器正常工作；
F.确认主机无故障，并记录正常交班交接。
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书约克螺杆式冷水机组是一种常见的工业冷却设备，面板操作是使用该设备的关键步骤。
本文将为您详细介绍约克螺杆式冷水机组面板操作的相关内容，以便用户能正确、有效地操作设备。
首先，我们来看一下约克螺杆式冷水机组的面板布局。
通常，约克螺杆式冷水机组的面板上包含了以下几个主要部分：电源开关、电子控制器、温度显示、压力显示以及故障显示等。
针对不同型号的冷水机组，面板布局可能会有所差异，但是基本的功能和操作方法是相似的。
面板操作的第一步是检查电源开关。
在使用约克螺杆式冷水机组之前，首先确保电源开关处于关闭状态。
然后，将电源插头插入插座，将电源开关切换到打开状态。
在操作过程中，随时检查电源开关的状态，以确保设备正常运行。
接下来，我们需要使用电子控制器来设置和调整冷水机组的运行参数。
电子控制器上通常有菜单显示和功能按键。
首先，按下电子控制器的开启按键，系统将启动并显示主菜单界面。
然后，根据实际需求，使用功能按键浏览和选择不同的操作菜单。
例如，在菜单中选择参数设置功能，可以设置冷水机组的主要运行参数，如冷却水温度、压力设定等。
温度和压力显示是约克螺杆式冷水机组面板上的两个重要指示器，用于实时监测设备的工作状态。
温度显示通常以数字方式显示设备的出水温度、进水温度等。
压力显示以数字或图形方式显示设备的各种压力值，例如冷却水压力、冷凝压力等。
通过监测这些参数，可以了解设备运行是否正常，是否需要进行调整或保养。
在使用约克螺杆式冷水机组过程中，如果出现故障，面板上的故障显示将起到重要的作用。
故障显示通常以文字、图形或灯光等形式提示设备的故障类型和位置。
用户可以根据故障显示信息，参考设备使用手册或与厂家联系，查找故障原因并采取相应的措施修复。
在解决故障后，务必按照相关程序复位设备，以确保其正常运行。
总结起来，约克螺杆式冷水机组面板操作主要包括检查电源开关、使用电子控制器进行参数设置和调整、监测温度和压力显示、以及根据故障显示进行故障排查和修复等。
约克螺杆式冷水机组面板操作说明书
约克螺杆式冷水机组面板操作说明书文章标题：深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中，冷水机组是一种常见的设备，它们在空调系统中起着至关重要的作用。
而约克螺杆式冷水机组作为其中的一种，其面板操作说明书更是每一个使用者必须要了解和掌握的内容。
本文将深入探讨约克螺杆式冷水机组的面板操作说明书，从简单的操作入手，逐步深入，帮助读者更好地理解和掌握这一重要内容。
一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备，广泛应用于工业和商业领域。
其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南，不可忽视。
1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容，对于使用者而言，它是学习和掌握设备操作的重要参考资料。
通过仔细阅读和理解说明书，用户能够更好地了解设备的工作原理和操作流程，确保设备的正常运行。
1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”，其中所包含的内容涵盖了设备的方方面面。
使用者必须深入理解和掌握面板操作说明书中的内容，这不仅可以帮助其更好地操作设备，还能在设备出现故障时快速准确地排除故障，确保设备的安全稳定运行。
二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程，包括开机与关机步骤、调节温度与湿度等功能。
使用者需要仔细阅读并按照操作说明书中的指引来操作设备，确保每一个步骤都得到正确执行。
2.2 运行参数与指示在面板操作说明书中，约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。
使用者需要了解各个参数的含义与作用，并且能够根据指示来进行相应的调整和操作。
2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议，这对于保证设备的正常运行至关重要。
使用者应该仔细学习和理解这部分内容，以便在设备出现故障时能够迅速作出正确的反应，保障设备和生产的安全。
附++约克冷水机组操作法
附约克冷水机组操作法1.设备结构本装置压缩机为容积式、可变容积、直接启动、双螺旋转子的螺杆压缩机。
电机直接带动阳转子，阴转子依靠阳转子来传动。
转子间相互通过带压油封隔开，该油封可以防止高压气体泄漏到低压区域。
压缩机轴承是由可以耐磨损的部件组成，没有使用滑动轴承。
通过压差使油喷射到压缩机内并达到润滑轴承、密封转子和带走压缩产生的热的作用。
喷射到压缩机内的油压缩气体混合以满足蒸发器冷负荷的要求，并在油分分离出制冷剂气体。
位于阴阳转子之间的滑阀通过轴向移动来与压缩机制冷量匹配，滑阀通过压差来推动。
2.工作原理螺杆式制冷压缩机属容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内回转运动，周期性的改变转子每齿间的容积来完成吸气、压缩、排气过程。
由于每个齿槽空间的工作循环都要出现吸气、压缩、排气三个过程，压缩机高速运转时，几对齿槽的工作循环进行，从而使压缩机的吸气、排气连续、平稳。
3.工艺流程来自蒸发器的低温低压的氟利昂气体进入螺杆式压缩机，在旋转中被阴阳转子压缩使气体体积减小。
高温高压的氟利昂气体从压缩机进入油分离器经三级油分离，分离了油的制冷剂气体从油分离器进入冷凝器壳程，被冷凝器铜管内的冷却水降温，把氟利昂气体冷凝成氟利昂液体。
液体氟利昂流经冷凝器底部的过冷器，过冷的氟利昂液体通过压差经节流阀进入蒸发器。
氟利昂液体在蒸发器底部被分流，与流经蒸发器铜管内的冷冻水进行热交换，吸收管内冷冻水的热量变为低温低压气体回到压缩机。
油路系统：从压缩机来的高温高压氟利昂气体中所夹带的润滑油在油分离器内分离出，经油过滤器过滤后，从位于压缩机端口SB-2的复式接头进入油冷却器，在油冷却器内被来自冷凝器的过冷氟利昂液体冷却。
冷却后的油离开油冷经引射块，从压缩机端口SB-3进入压缩机，润滑压缩机轴承和起到轴封的作用。
油路系统的循环是依靠压差的作用进行的。
4. 开车准备4.1 机组初次加油4.1.1 YORK YS冷水机组已经在生产后机组性能测试中加入合适的YORK机油。
约克开关机操作及注意事项
开关机操作及注意事项开机步骤如下：1.开启冷却水泵2.开启冷动水泵3.开启冷却塔4.开启空调机组关机步骤如下：1.关闭空调机组2.关闭冷却塔3.关闭冷冻水泵，关闭冷却水泵注意事项1.检查电源是否到位，电压是否正常(342V---412v)2.检查控制面板显示是否正常(红色为故障、橙色为自动停机、绿色为正常)3.检查冷却水是否有压差（一般为0.5BAR-----1.0BAR）4.检查冷冻水是否有压差（一般为0.5BAR-----1.0BAR）5.检查油槽温度是否正常（30℃----55℃）6.检查油位是否正常（视镜可见到油位）报修程序注意事项：必须要把机组控制面板显示的故障告诉维修人员或将发生的不正常现象告诉维修人员，以便维修人员能更好地分析原因。
机组日常保养及基本维护在平时运行中，要进行以下操作：1.清洁启动柜内部积存的灰尘2.检查启动柜的接线并做紧固3.检查接触器及其触点4.检查冷冻水和冷却水的水流5.检查冷冻水及冷却水的水流开关6.检查蒸发器和冷凝器水室及端盖的螺丝，确认无漏水现象7.检查控制板各个指示灯的工作状态8.检查控制中心的接线9.若处于非运行季节，要注意停机前对系统作一次完全的检漏工作，确保无泄漏后方可停机，停机后也应定期检查。
冬季环境温度低于0℃，应放空蒸发器、冷凝器、循环水池、水泵中的存水，并可稍开筒体排污阀，确保无积水。
断开电机、水泵的主供电回路，断开115V的控制电供电。
环境潮湿可不将控制电源，以防止控制中心受潮。
10.长期停机后，启动机组前更换冷冻油及过滤器。
主电源供电，控制电供电，预热油箱至少12小时。
向冷冻水及冷却水系统注水。
约克离心式冷水机组说明书
, 了解每个, 包括日常设备检3YK 离心式冷水机组设计特点约克OptiView TM YK 离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。
配置约克变频驱动装置(VSD)的YK 机组彩色图象显示控制中心约克OptiView TM 彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。
变频配置，高效节能(选项)配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标低达0.2kW/ton ，机组的年节能可达15%-25%。
单级压缩机，先进可靠约克单级压缩机的运动部件较少、设计简洁高效，它的长工作寿命已在许多应用中得到了证明。
轻质、高强度的铝制叶轮采用后弯叶片，效率很高。
翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。
压缩机可平稳地从100% 卸载到最低负荷。
开式电机，安全可靠闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂后方可使用。
约克YK 离心式冷水机组采用风冷式电机，从而避免了这种危险。
制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。
保险公司在对大型空调设备保险时，通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。
充分利用低温冷却水，显著节能符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21~24℃。
高效热交换器，表现卓越热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。
安装时只需少量的接管和布线，帮助用户节约安装费用。
环保冷媒，造福人类- 约克YK 冷水机组的性能经美国空调制冷供暖协会(AHRI)认证。
- 符合最新的AHRI550/590标准。
- 采用HFC-134a 环保制冷剂，对臭氧层没有损害。
约克离心式冷水机组说明书
约克离心式冷水机组说明书约克离心式冷水机组是一种高效节能的空调设备，它可以为各种建筑物、工厂、商场、办公室、会议室等提供冷水和热水服务。
本文将对约克离心式冷水机组的结构、工作原理、使用方法和维护保养等方面进行详细说明。
一、结构约克离心式冷水机组由压缩机、冷凝器、膨胀阀和蒸发器四部分组成。
其中，压缩机是机组的心脏，它将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，通常用双螺杆压缩机，具有高效节能特点。
冷凝器是用来除去制冷剂中的热量，将其变成液体，使其能够继续循环使用的重要部分。
膨胀阀是用来调节制冷剂流量的，它能够使制冷剂从高压变为低压，降低了其温度和压力，从而形成制冷效果。
蒸发器是用来吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温的部分。
除此之外，约克离心式冷水机组还包括水泵、水箱、换热器、控制系统等配件。
其中，水泵将冷水循环送回冷水机组循环使用，水箱则储存冷水，换热器用来将热水或者冷水传递给需要的地方，控制系统则可以实现对机组的控制和监测。
二、工作原理约克离心式冷水机组是通过压缩机的工作，将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，然后通过冷凝器的作用，使制冷剂的温度降低，成为高压液体。
接着，通过膨胀阀的作用，使制冷剂从高压变为低压，降低了其温度和压力，在蒸发器中吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温。
在整个过程中，水泵通过循环系统将冷水送回冷水机组进行循环使用，水箱储存着冷水，供应控制系统控制换热器的工作，同时控制系统可以对整个机组进行控制和监测。
三、使用方法在使用约克离心式冷水机组时，应当按照生产厂家的说明书来操作，保证机组的正常运行。
首先，要保证机组接通电源，水泵和空调系统正常运行；其次，可以通过控制系统对机组的工作状态进行监测和控制；最后，应当对机组进行定期的维护和保养，保证机组的正常运行，延长机组的使用寿命。
四、维护保养约克离心式冷水机组的维护保养包括机组的日常维护、周期性维护和定期检测等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附约克冷水机组操作法1.设备结构本装置压缩机为容积式、可变容积、直接启动、双螺旋转子的螺杆压缩机。
电机直接带动阳转子，阴转子依靠阳转子来传动。
转子间相互通过带压油封隔开，该油封可以防止高压气体泄漏到低压区域。
压缩机轴承是由可以耐磨损的部件组成，没有使用滑动轴承。
通过压差使油喷射到压缩机内并达到润滑轴承、密封转子和带走压缩产生的热的作用。
喷射到压缩机内的油压缩气体混合以满足蒸发器冷负荷的要求，并在油分分离出制冷剂气体。
位于阴阳转子之间的滑阀通过轴向移动来与压缩机制冷量匹配，滑阀通过压差来推动。
2.工作原理螺杆式制冷压缩机属容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内回转运动，周期性的改变转子每齿间的容积来完成吸气、压缩、排气过程。
由于每个齿槽空间的工作循环都要出现吸气、压缩、排气三个过程，压缩机高速运转时，几对齿槽的工作循环进行，从而使压缩机的吸气、排气连续、平稳。
3.工艺流程来自蒸发器的低温低压的氟利昂气体进入螺杆式压缩机，在旋转中被阴阳转子压缩使气体体积减小。
高温高压的氟利昂气体从压缩机进入油分离器经三级油分离，分离了油的制冷剂气体从油分离器进入冷凝器壳程，被冷凝器铜管内的冷却水降温，把氟利昂气体冷凝成氟利昂液体。
液体氟利昂流经冷凝器底部的过冷器，过冷的氟利昂液体通过压差经节流阀进入蒸发器。
氟利昂液体在蒸发器底部被分流，与流经蒸发器铜管内的冷冻水进行热交换，吸收管内冷冻水的热量变为低温低压气体回到压缩机。
油路系统：从压缩机来的高温高压氟利昂气体中所夹带的润滑油在油分离器内分离出，经油过滤器过滤后，从位于压缩机端口SB-2的复式接头进入油冷却器，在油冷却器内被来自冷凝器的过冷氟利昂液体冷却。
冷却后的油离开油冷经引射块，从压缩机端口SB-3进入压缩机，润滑压缩机轴承和起到轴封的作用。
油路系统的循环是依靠压差的作用进行的。
4. 开车准备4.1 机组初次加油4.1.1 YORK YS冷水机组已经在生产后机组性能测试中加入合适的YORK机油。
4.1.2 机组油分离器装有3个视镜，通过视镜可以观察油位状况，当冷水机组关机时，可以从最高视镜看到液体的油。
4.2 机组排油及补充加油4.2.1 油排泄及充注阀位于油分的底部，可通过连接软管将使用过的油排放到回收桶内。
4.2.2 测量空的回收油桶及回收后油桶的重量，来计算从油分排出的油的重量。
4.2.3 用一个手动或电动油泵给油分注入新油，向油分注油直到大致达到上视镜的1/2处。
注入的新油量应当与从油分中排出的油量相等。
4.3 蒸发器内冷冻机组的回收在制冷剂内存在少量油是正常的，这部分油通常在蒸发器里。
溶解在制冷剂内的一定量的油通过油引射回路来回收。
4.3.1 从蒸发器来的富油制冷剂通过干燥过滤器流入引射块，与高压排气气体混合后共同流入压缩机吸气管路。
4.3.2 被收集在蒸发器蒸发器油槽内的油，通过安装在引射块上的第二个干燥过滤器流到引射器后，与高压排气气体混合后流入压缩机的SC-5端口。
注：干燥过滤器应该每年更换一次，或当检测到制冷剂中混有过量的油时更换。
更换干燥过滤器时，机组必须停机。
4.4 补充氟利昂4.4.1 YS机组在发运时已注有适量的制冷剂，机组制冷剂为R22,正常充灌量为381Kg。
4.4.2 维修后补充氟利昂①制冷剂充注阀在蒸发器下面的液相接管上，采用真空泵或抽氟机，从充注口抽出空气和不凝性气体。
②抽真空后即可加入制冷剂，开启冷凝器、蒸发器进出水阀，启动给水泵，使水路循环。
③将制冷剂称重，使制冷剂瓶倾斜，瓶头朝下，通过外接管将制冷剂出液接头与充液阀连接。
④打开制冷剂瓶出液阀少许，松开充液阀接头的螺母，利用制冷剂将连接管中的空气排出，再将螺母拧紧。
⑤打开充液阀和制冷剂瓶出液阀，制冷剂瓶借助压差进入系统中。
⑥当系统压力与制冷剂瓶压力达到平衡时，按正常开车程序，使机组在低负荷下运行，使蒸发器内压力降低，便于制冷剂的加入。
⑦更换氟里昂钢瓶时，应先关钢瓶瓶阀，更换钢瓶后，按上述步骤继续充氟，直到充氟结束。
5. 机组开停车5.1开车前检查5.1.1首次或电机维修后的开车，应拆下电动机与压缩机之间的联轴器,检查电动机旋转方向是否正确,从电机轴端看,电机为逆时针旋转；检验压缩机能否用手盘动(应盘动自如,无卡阻现象),然后重装联轴器。
5.1.2检查电气、仪表是否正常。
5.1.3 检查循环水压力是否正常。
5.1.4 检查油路系统除通向大气外的所有手动阀门已开启。
5.2 开机操作5.2.1 打开冷凝器循环水进出口阀，打开蒸发器冷冻水进出口阀门，启动冷冻水泵，使水路循环，确认控制柜内冷冻水、循环水流量指示灯亮。
5.2.2 在控制面板输入操作员密码，按冷冻水负荷设定合适的冷冻水出水温度、出水停机温度偏置值及循环启动温度偏置值（缺省值为2℃）。
5.2.3 将机组启停开关置于“START”，启动压缩机。
5.2.4 当机组出水温度低于“冷冻出水温度设定值-出水温度偏置”时，机组自动停机；当出水温度大于“冷冻出水温度设定值+循环启动温度偏置值”时，机组自动启动运行。
5.3 停机操作5.3.1 将机组启停开关置于“STOP”，冷水机组停止运行。
5.3.2 如果在气温较低的季节作长时间停车，应将冷凝器、蒸发器等设备中的存水放净、吹干，防止设备受冻损坏。
5.4 故障自动停机机组装有自动保护装置，当压力、温度超过规定范围时，控制器动作使压缩机立即停机。
当发生自动停机后，应查看控制面板“状态”界面，确定压缩机是低于停机出水温度停机，还是因故障停机，如有故障发生，必须排除故障后，才能再次启动压缩机。
5.5 紧急停车紧急停机按钮装在控制柜的左门上，按下紧急停车按钮，柜内控制电路电源切断，使压缩机停止运转。
5.6 控制面板操作5.6.1 修改设定值（以修改出水温度设定值为例）①按任意键显示控制板主界面，按“设置（F2）”进入系统设定界面，输入操作员密码，再按“进入（F1）”、“参数设置（F1）”进入参数设置界面。
②在参数设置界面，按“ENTER”键，至出水温度设定值，此时出水温度设定值“000.0℃”最后一个“0”光标闪烁，按“”或“”，将光标移至需修改数值处，按“”或“”键，将设定值修改为指定值。
③设定完毕，连续按“返回”键，返回至显示主界面。
5.6.2 运行数据查看①在按制面板主界面，按“显示（F1）”进入冷凝器状态显示界面；②连续按“下页”可查看“蒸发器”、“油系统”等运行数据。
5.7 油过滤器更换单油过滤器更换，系统必须停机。
将摇臂开关转至“OFF”位置，将电路断路器打到“OFF”位置，防止机组突然启动。
5.7.1 关闭油过滤器上进出油管上的手动截止阀。
5.7.2 通过位于油过滤器壳顶端的压力通道接口，释放制冷剂压力和油过滤器中的油。
连接一根制冷剂压力软管至该压力接口，将油和制冷剂排至一合适的制冷剂回收容器内。
5.7.3 放置一个容器来装油，旋下油过滤器壳端部的排放口处的螺钉，把油排放于容器内。
5.7.4 取下油过滤器外壳。
5.7.5 移走油过滤器滤芯。
5.7.6 安装新的滤芯。
5.7.7 在油过滤器外壳顶部安装一个新的“O”型圈。
5.7.8 紧固油过滤器滚筒。
5.7.9 油过滤器抽真空至500微米汞柱。
5.7.10 打开手动截止阀。
5.7.11 机组可重新启动。
5.8 干燥过滤器更换干燥过滤器应该每年更换或当充注制冷剂内发现有大量的油时，也应更换。
更换干燥过滤器时，机组必须停机。
5.8.1 关闭油路系统5个维修专用的截止阀。
5.8.2 小心取下位于引射块处干燥过滤器上的保温棉。
5.8.3 通过位于引射块边上的压力通道接口泄压。
连接一根制冷系统专用的压力软管于该压力通道接口，把油和制冷剂排放至一合适的制冷剂回收容器中。
5.8.4 拧下每个干燥过滤器端部的Rota-lock螺钉，取下干燥过滤器。
5.8.5 干燥过滤器结合处的密封用Teflon密封圈。
干燥过滤器更换的同时，这些密封圈也必须更换。
5.8.6 用60ft-1b的扭矩上紧干燥过滤器端部的Rota-lock螺钉。
5.8.7 将过滤器抽真空至500微米磅。
5.8.8 打开五个手动截止阀，机组可重新启动。
6. 运行/故障状态信息6.1 压缩机运转当主令开关处于启动位置,且无其它故障时,压缩机运行,即显示此信息。
6.2 防止重复启动在压缩机可以重新启动之前显示此信息。
6.3 冷冻水流开关开，系统停机冷冻水流量开关断开时，冷水机组停机，并显示此信息。
当水流开关闭合时，该故障自动复位。
6.4 冷却水流开关开，系统停机冷却水流量开关断开时，冷水机组停机，并显示此信息。
当水流开关闭合时，该故障自动复位。
6.5 电池电压低，立即更换在加电时，控制器将检查RTC存储器后备电池是否能够使用。
如果检查不合格的话，控制器将阻止冷水机组运行，并显示此信息。
注：当出现此信息时，应立即更换锂电池，以免某些数据丢失。
6.6 排气压力过高停机该切断值防止系统压力超过安全工作极限，该切断值是可编程的，其数值低于系统上限。
6.7 高压开关闭合高停机高压开关触点闭合持续2秒，机组停机。
高压开关动作1862KPa,复位1448Kpa.热泵（R22）高压开关动作2068KPa,复位1448KPa。
6.8 循环停机冷冻出水温度低于设定值，机组停机；当水温高于循环停机再启动温度时，机组重新启动。
6.9 智能防冻保护停机当智能防护功能激活时，保护机组停机，防止蒸发器冻结。
6.10 吸气压力过低停机当制冷剂充注量不足或制冷剂节流造成吸气压力低于设定值，保护机组停机，防止蒸发器冻结受损。
在机组运行前45秒内，吸气压力切断值会被忽略。
在接下来的225秒中，吸气压力可以低于切断值，但必须高于（程序切断值×（运行时间/3 +10）/100）；在270秒后，如果吸气压力低于该切断值，那么系统都将停止运行，并显示上述信息。
6.11 油温过高停机机组运行2分钟后，如油温高于76.7℃达3秒钟，则冷水机组停机并显示以上信息。
6.12 排气温度过高停机机组运行4秒钟后，温度大于105℃,则停机。
该保护防止压缩机转子因过热、膨胀和转子之间的油膜破坏而受损。
它也可以防止排气管上油分离器中的油温过高。
6.13 油压差低停机机组运行5分钟后，油压-蒸发压力< 138KPa达2秒，机组停机并显示上述信息。
通过监控压缩机回油压力与蒸发压力之差，确保压缩机得到正确的润滑。
压差太小，表明压缩机不在抽吸，或冷凝压力过低，因此没有油被泵入压缩机，无法润滑轴承和转子。
6.14 油压高停机机组运行30秒后，油压> 2060KPa达5秒，则机组停机并显示上述信息。
6.15 油过滤器阻塞停机机组运行10秒后，│油过滤器压-油压│>172KPa达8秒，机组停机。
