电气桥架及支架的安装及简易计算方法、定额套用
电缆桥架、支架安装方法
电缆桥架、支架安装方法一、作业条件1、土建工程基本结束，预留孔洞、预埋件等应全部结束且位置准确。
2、如桥架吊顶内安装时，应在吊顶前进行。
桥架在吊顶下安装,应在吊顶基本结束或配合龙骨安装时进行。
二、操作工艺1、桥架支吊架水平敷设时间距不大于3m（一般为1.5~2m），垂直敷设时，固定点间距不宜大于2m。
采用膨胀螺栓或吊杆吊式法固定支架。
桥架侧面距墙为50~100mm。
水平相邻桥架边侧距离为50mm，垂直桥架面距墙、柱位5~50mm，桥架顶部到天棚横梁和其它障碍构件中的底部距离应大于150mm。
桥架弯通或三通、四通半径不大于300mm时，应在距离非直线段与直线段接合处300~600mm的直线段侧设置一个支、吊架；当桥架弯通或三通、四通半径大于300mm，还应在弯通或三通、四通中部增设一个支、吊架。
2、按线缆的最小弯曲半径来选择桥架的弯曲段，在同一桥架敷设不同截面线缆时，则应以外径最大的来确定各种线缆的弯曲半径。
3、桥架和支架各段应连成一体，沿全长单独设接地干线，每段桥架和支架接地干线连接，连接处的接触点应牢固、可靠。
长度引出接地支线应与干线相连接，其搭接长应符合规范要求。
4、线缆敷设应统筹安排，合理使用，尽量减少中间接头。
5、电缆桥架与各种管道平行或交叉敷设时，为了避免其它管道热力对电缆线路产生的影响，其相互间最小净距符合下表规定。
6、电缆桥架的组装（1）电缆桥架直线和弯通的侧边均有螺栓连接孔。
当桥架段与段之间需要连接时，在应使用与其配套的直线连接板（简称直接板）和连接螺栓进行连接。
电缆桥架水平安装时，其连接板的连接处，不应设置于支撑跨度距的1/2处或支撑点上。
桥架的连接处，尽量设在支撑跨距的1/4处为宜。
所有连接螺栓的螺母应置于桥架的外侧。
（2）在同一平面上连接两段需要变换宽度或高度的直线段桥架，可配置变宽连接板或变高连接板。
连接螺栓的螺母应置于桥架的外侧。
桥架组装好以后，直线段应该在同一条直线上，偏差不大于10mm。
各类规格的电缆桥架支架量如何计算
电缆桥架其支架量如何计算?桥架安装,以“m”为计量单位。
()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。
程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量提问者：sk067 - 一级最佳答案只能是仔细+加细心，多去现场转转，一些老预算也不能做到所有工程滴水不漏，我们能做到的是最大程度把该算的项目全部算进去。
给你一些常见的漏项的项目，没事多看下：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔2 楼梯栏杆中的预埋铁件3 油漆、涂料施工用脚手架4 预制板梁砼：板梁封头砼、运输、安装5 钻孔灌注桩：入岩深度的钻孔（该项目市政和公路定额项目包含内容差距很大）6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
电力建设工程预算定额(电气设备安装工程)
(5）定额内工日均包括安装与单体调试之间 的相互配合用工。
4、材料：
(l）定额中的材料用量均已包括场内运搬损 耗、施工现场堆放损耗、施工操作损耗。
(2）定额对施工中周转性材料，如脚手架、 枕木、干燥用绝缘导线、石棉布等，均按摊 销量考虑。
⑴220kV及以下采用汽车起重机吊装；
⑵330kV以上除采用汽车吊进行安装外，尚 需配备高空作业车配合进行。
⑶油断路器放注油按压力式滤油机考虑；
⑷六氟化硫断路器抽、充气及净化按配备专 用六氟化硫气体回收净化装置考虑。
（三）隔离开关：
1、一般按中型布置考虑，凡采用半高型、高 型布置的隔离开关，“安装高度在6m”以上的 均套用“安装高度超过6m”的定额。
3、人工：
(l）定额中的人工包括基本用工和其他用工， 不分列工种和级别，均以综合工日表示。
(2）定额中每个工日按8h工作制计算。
(3）施工机械的操作人工，在《电力建设工 程施工机械台班费用定额（2006年版）》费 用组成内容中已包括的施工机械的操作人工， 不再计入安装定额的人工工日消耗中。
电力建设工程预算定额
第三册 电气设备安装工程
一、适用范围：
适用于35～500kV变电站、50～
l000MW火力发电机组的电气装置、设备专
用照明、10kV以下架空线路、通信、热工
控制装置、新建以及扩建的安装工程，
±500kV换流站安部门颁发的现行有关电
力工程建设的技术规程、规范及施工质量
3、根据需要本次修编增加补充了以下子目：
220kV双绕组变压器安装720000kVA以下；
桥架安装定额
桥架安装定额1. 任务背景桥架是一种用于电力、通信、控制和照明线路的支撑结构，通常由金属材料制成。
在建筑物或工厂设施中，桥架被广泛应用于电缆的布线和管理。
桥架安装定额是指根据规范和标准，对桥架安装工作进行计划、组织和实施，并确定相应的工作量和时间要求。
2. 定额编制原则2.1 标准化原则桥架安装定额的编制应参照相关国家标准，确保工程质量符合规范要求。
2.2 综合性原则桥架安装定额需要综合考虑各个方面的因素，包括施工环境、工程难度、材料品质等。
2.3 系统性原则桥架安装定额应按照系统化的思路进行编制，确保各个环节之间的协调与配合。
3. 定额内容3.1 工程量清单3.1.1 施工项目名称及编号对每个施工项目进行明确命名和编号，以便于后续的管理和追踪。
3.1.2 桥架安装工程量根据实际工程需求，确定桥架的安装长度、数量和类型，包括横向桥架、纵向桥架等。
3.1.3 材料清单列出所需的桥架材料及相关配件，包括型钢、连接件、固定件等。
3.2 工作内容及要求3.2.1 施工准备包括施工场地的准备、材料的采购和运输等。
3.2.2 桥架安装步骤详细描述桥架安装的步骤和要求，包括测量定位、预埋件安装、支撑结构搭建等。
3.2.3 安全保障措施提供必要的安全措施，保证施工过程中人员和设备的安全。
3.3 工期计划根据实际情况编制桥架安装的工期计划，确保施工进度符合项目需求。
3.4 质量控制措施提供相应的质量控制措施，包括材料检验、焊接质量检查等，以确保桥架安装的质量达到要求。
3.5 施工组织设计根据项目规模和施工条件，设计合理的施工组织方案，包括人员配备、设备调度等。
4. 编制流程4.1 调研与收集资料对相关标准、规范和技术要求进行调研，收集相关资料和案例分析。
4.2 初步编制定额根据收集到的资料，初步编制桥架安装定额的内容和格式。
4.3 专家评审将初步编制好的定额提交给专家组进行评审，听取意见和建议，并进行修改完善。
4.4 最终定稿根据专家评审意见，对定额进行最后的修改和完善，并形成最终版本。
桥架的吊架计算
400*150钢制桥架安装的支吊架计算：
1、已知层高3.3m，桥架安装高度2.55m。
求吊杆直径12圆钢长度：3.3-2.55=0.75m再加吊杆下端套丝预留及调整水平高度0.05m，及单根单根长度0.75+0.05=0.8m，2根单根合计长度等于1.6m；又计算桥架底部横担角钢（40*40*4）的长度：桥架宽度0.2m两端各预留0.05m（钻孔装吊杆）长度以后即等于0.2+0.05+0.05=0.3m，楼层顶部安装吊杆角钢2个，每个长度0.1m计0.2m，角钢合计长度为0.3+0.2=0.5m。
以上计算出单个支吊架材料是：40*40*4等边角钢0.5m，D12圆钢1.6m长度；再换算为重量：角钢0.5*2.422=1.211kg，圆钢 1.6*0.888=1.4208kg；合计单个支吊架材料重量为：
1.211+1.4208=
2.6318kg。
2、计算200*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。
3、以支吊架个数*单个支吊架重量=安装200*150桥架时的支架总重量。
4、安装支吊架总重量分别套制作和安装的定额子目就行了。
((3.3-2.55)*2+(0.4+2*0.05))*理论重量(使用角钢一般是40*40*4或50*50*5）
也可以采用10#圆钢做吊筋；(3.3-2.55)*2*0.617+(0.4+2*0.05*理论重量(使用角钢一般是40*40*4或50*50*5）
套价采用kg计入量。

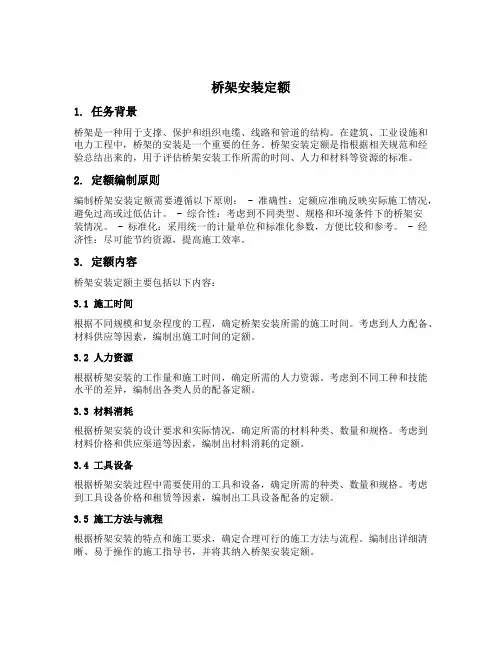

桥架安装定额
桥架安装定额1. 任务背景桥架是一种用于支撑、保护和组织电缆、线路和管道的结构。
在建筑、工业设施和电力工程中，桥架的安装是一个重要的任务。
桥架安装定额是指根据相关规范和经验总结出来的，用于评估桥架安装工作所需的时间、人力和材料等资源的标准。
2. 定额编制原则编制桥架安装定额需要遵循以下原则： - 准确性：定额应准确反映实际施工情况，避免过高或过低估计。
- 综合性：考虑到不同类型、规格和环境条件下的桥架安装情况。
- 标准化：采用统一的计量单位和标准化参数，方便比较和参考。
- 经济性：尽可能节约资源，提高施工效率。
3. 定额内容桥架安装定额主要包括以下内容：3.1 施工时间根据不同规模和复杂程度的工程，确定桥架安装所需的施工时间。
考虑到人力配备、材料供应等因素，编制出施工时间的定额。
3.2 人力资源根据桥架安装的工作量和施工时间，确定所需的人力资源。
考虑到不同工种和技能水平的差异，编制出各类人员的配备定额。
3.3 材料消耗根据桥架安装的设计要求和实际情况，确定所需的材料种类、数量和规格。
考虑到材料价格和供应渠道等因素，编制出材料消耗的定额。
3.4 工具设备根据桥架安装过程中需要使用的工具和设备，确定所需的种类、数量和规格。
考虑到工具设备价格和租赁等因素，编制出工具设备配备的定额。
3.5 施工方法与流程根据桥架安装的特点和施工要求，确定合理可行的施工方法与流程。
编制出详细清晰、易于操作的施工指导书，并将其纳入桥架安装定额。
4. 定额应用桥架安装定额可以应用于以下方面： - 预算编制：作为评估项目成本、预算编制依据。
- 施工组织：作为项目施工组织和管理的参考。
- 进度控制：作为项目进度计划和控制的依据。
- 资源配置：作为人力、材料和工具设备的合理配置依据。
5. 定额更新与优化桥架安装定额应定期进行更新与优化，以适应新的技术、材料和施工方法的出现。
通过实际施工情况的积累和总结，不断改进定额内容，提高准确性和可操作性。
电缆桥架支架定额
电缆桥架支架定额
电缆桥架支架定额是指在电缆桥架安装工程中，对于支架的安装数量和安装标准的规定。
具体的定额会根据不同的工程要求和具体的设计方案而有所差异。
一般来说，电缆桥架支架定额包括以下几个方面的内容：
1. 支架安装数量：根据电缆桥架设计方案和布线需求，确定支架的安装数量。
这包括水平支架、垂直支架、转角支架等不同类型的支架。
2. 支架安装标准：规定支架的安装要求和标准，包括支架的水平度、垂直度、平整度等要求。
3. 支架材质和尺寸：确定支架所采用的材质和尺寸，以及相应的安装方法和固定设备。
4. 支架布置间距：规定在不同情况下支架的布置方式和间距，以保证电缆桥架的稳定性和安全性。
5. 支架安装方法：确定支架的安装方法，包括支架的固定和连接方式，以确保支架的稳固和可靠性。
6. 其他方面的要求：根据具体情况，可能还会对支架的防腐、防火、防雷等要求进行规定。
电缆桥架支架定额的制定对于电缆桥架安装工程的顺利进行和
质量控制起到重要的指导作用。
根据定额进行施工，可以确保支架的安装质量和桥架系统的可靠性，提高工程的安全性和使用寿命。
电缆桥架、支架安装
电缆桥架、支架安装概述电缆桥架是一种安装于建筑物内外的支架系统，用于搭建电力、通信、控制等系统中的电缆支撑结构。
而支架则是用于固定电缆桥架的辅助工具。
电缆桥架和支架的安装质量直接关系到电缆系统的安全和稳定性，因此需要严格按照相关规范和要求进行施工。
材料准备进行电缆桥架、支架安装所需的材料主要有：•电缆桥架及其附件•支架及其附件•钢管、固定件等•钢筋及钢筋网片•填充料和注浆材料•工具：切割机、钻孔机、扳手、电锤、卷尺等安装步骤第一步：测量和标记在安装电缆桥架和支架之前，需要先进行测量和标记。
首先根据电缆系统规划设计图纸，确定电缆桥架和支架的位置和尺寸。
然后使用线杆或者标线器，将其标记在建筑物的墙壁或者天花板上。
标记时需要注意，电缆桥架和支架的位置应与墙壁或者天花板上的插座、管道等元件相保持一定距离，以便日后施工和维修。
第二步：安装支架安装支架前，需要根据具体情况选择支架的类型，并按照设计要求确定支架的位置和数量。
支架的安装可以采用固定式和悬挂式两种方法，具体根据情况选择。
在安装时，要先将支架的附件固定好，然后再安装支架。
支架的安装应保证垂直度和水平度，需要使用水平仪和铅锤进行检查。
如果支架安装的位置需要钻孔，需要使用钻孔机进行处理。
第三步：安装电缆桥架完成支架安装后，可以开始安装电缆桥架。
电缆桥架的安装需要根据设计要求，按照一定间距和高度设置横向和纵向的桥架杆，然后将其连接固定。
在安装过程中要注意，横向和纵向的桥架杆要保持平行，相互间距也要保持一致。
另外，还需要设置和连接电缆桥架的其他附件，如弯头、三通、支架等。
第四步：填充和注浆在电缆桥架和支架安装完成后，需要进行填充和注浆。
填充物主要用于填充电缆桥架和支架之间的空隙，可以采用砂浆、聚氨酯泡沫等材料。
注浆是为了增强电缆桥架和支架的承载能力和稳定性，可以采用水泥砂浆、环氧树脂等材料。
填充和注浆的过程中，需要注意材料的浓度和数量，以及注浆的速度和压力。
电线桥架的安装方法
电线桥架的安装方法
电线桥架是一种用于电线和电缆安装的设备，通常由金属制成，具有强度和耐久性。
安装电线桥架需要一些特定的步骤，包括选择合适的位置、测量长度和确定支架位置等。
以下是电线桥架的安装方法：
1. 选择位置：首先需要选择合适的位置来安装电线桥架。
要确保位置符合安全要求并且方便维护。
可以使用电线桥架安装图纸确定最佳位置。
2. 测量长度：使用测量工具测量需要覆盖的距离或长度，这将有助于确定所需的电线桥架数量。
将测量结果记录在纸上，以便在安装过程中参考。
3. 确定支架位置：根据测量结果，确定需要安装支架的位置。
支架应该离地面一定距离，并且应该安装在固定的墙面或其他支撑结构上。
支架的距离应根据使用的电线桥架类型和负载要求进行调整。
4. 安装电线桥架：根据支架的位置和数量，逐个安装电线桥架。
将每个桥架安装在支架上，确保它们与支架连接紧密并且安装牢固。
也可以使用附件和连接器将桥架连接在一起。
5. 检查：安装完成后，需要检查所有电线桥架是否安装正确，并且是否符合安全要求和所需的负载要求。
如果发现任何问题，应立即进行调整。
总之，安装电线桥架需要细心和耐心。
确保正确安装，以确保电线和电缆的平稳传输并保持安全。
桥架安装方案
桥架安装方案一、引言桥架是一种用于电力、通信、数据等路线的支撑结构，广泛应用于建造物、工厂、机房等场所。
本文将详细介绍桥架安装方案，包括安装步骤、材料需求、安全措施等内容。
二、安装步骤1. 前期准备在进行桥架安装之前，需要做好以下准备工作：- 确定安装位置：根据实际需要确定桥架的安装位置，并进行测量和标记。
- 准备材料和工具：根据设计要求，准备好所需的桥架材料，如槽钢、连接件等，并准备好安装所需的工具，如电钻、螺丝刀等。
2. 安装支架- 根据设计要求，在安装位置上预先安装支架。
支架的选择应根据桥架的长度、分量和安装环境来确定。
- 使用电钻和螺丝刀将支架固定在墙壁或者天花板上。
确保支架安装坚固。
3. 安装桥架- 根据设计要求，将桥架的长度和形状进行切割和加工。
确保桥架的尺寸和形状与实际需要相符。
- 将桥架放置在支架上，并使用连接件将其固定在支架上。
确保桥架的安装坚固。
4. 连接路线- 根据需要，将电力、通信或者数据路线放置在桥架上。
- 使用固定夹具将路线固定在桥架上，确保路线的安全和稳定。
5. 安全措施- 在进行桥架安装过程中，必须注意安全措施，确保施工人员的安全。
- 确保施工现场的通风良好，避免有害气体的积聚。
- 使用合适的个人防护装备，如安全帽、手套、安全鞋等。
- 在高处作业时，必须使用安全带和防护网等设备，确保施工人员的安全。
三、材料需求- 桥架：根据实际需要选择合适的桥架材料，如槽钢、连接件等。
- 支架：根据桥架的长度、分量和安装环境选择合适的支架。
- 连接件：用于连接桥架和支架的螺丝、螺母等连接件。
- 路线：根据实际需要选择合适的电力、通信或者数据路线。
四、安全措施- 施工现场必须保持整洁，避免杂物堆放和滑倒的危（wei）险。
- 施工人员必须穿戴合适的个人防护装备，如安全帽、手套、安全鞋等。
- 在高处作业时，必须使用安全带和防护网等设备，确保施工人员的安全。
- 安装过程中必须注意电源的关闭和路线的绝缘，避免触电的危（wei）险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气桥架及支架的安装及简易计算方法、定额套用
一、桥架的选型及分类:
桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的钢制电缆桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。
(一)、按桥架表面处理工艺分:
1、电镀锌桥架:适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架
2、热镀锌电缆桥架:适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高
3、静电粉末喷涂电缆桥架:可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方
4、不锈钢桥架:高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。
5、铝合金电缆桥架:采用铝合金型材为主要材料加工而成，角铁电缆支架具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用;
6、玻璃钢桥架:由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。
由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优
势。
(二)、按桥架样式来分，工业与民用建筑常用的有以下几种桥架
1、槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
2、梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。
3、托盘式电缆桥架具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
4、大跨距桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设
计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
5、组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。
它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。
在任意部位、不需要打孔、焊接就可用管引出。
它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品
二、桥架的安装及定额套用
(一)桥架安装
1、电缆桥架水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室，电气竖井、技术层等)内时除外。
2、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5~3m。
垂直敷设时，其固定点间距不宜大于2m.
3、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
4、在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率:控制电缆不应大于50%，电力电缆不应大于40%。
5.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上:
1)1kV以下和lkV以上的电缆。
2)同一路径向一级负荷供电的双路电源电缆。
3)一般照明和应急照明的电缆。
4)弱电和强电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。
6.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。
7.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
电缆桥架与各种管道的最小净距
8、直线段电缆桥架长度超过30M 设有伸缩节，其连接宜采用伸缩连接板
9、电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。
10、金属桥架安装时接地要求
(1)、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。
(2)、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
(3)、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。
(二)定额套用
1、工程量计算规则:桥架安装应按设计图示中心线，以“m”为计量单位，均不扣除变通、三通、四通等配件所占长度
2、桥架安装定额已包括:运输、组对、吊装、固定;弯通或三、四通修改，制作组对;切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容，不得另计。
3、桥架支撑架项目适用于立柱、托臂及其他各种支撑架的安装。
项目中已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，均不作调整(注意:桥架支撑架定额适用成品支架，对于用角钢和丝杆另外制作桥架支架可以套用铁构件制作、安装定额号。
)
4、玻璃钢梯式桥架和铝合金梯式桥架项目均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架项目和铝合金槽式桥架项目。
5、钢制桥架主结构设计厚度大于3mm时，项目人工、机械乘以系数1.20。
6、不锈钢桥架按本章钢制桥架项目人工、材料、机械乘以系数1.10。
7、电缆桥架按材质分为钢制(又分为镀锌和喷塑)、玻璃钢和铝合金桥架。
按结构分为槽式、托盘、组合桥架。
除组合桥架按每100片计量外，其余均按宽加高(mm)区分定额项目。
电缆桥架安装项目中已包括弯通、三通等所需人工，但应按定额中桥架含量扣除弯通、三通、四通等所占长度
后，另行计算弯通、三通、四通的材料费(注意:桥架弯通、三通、四通的材料费可以另计的)
8、关于桥架支架的计算:大多电气预算员对于桥架支架都是按每米含量计算(如下图)
对于特殊情况我们必须知道桥架支架的具体计算办法，举例说明: (1)、水平安装400*150钢制桥架安装的支吊架计算:
A、已知层高3.3m，桥架安装高度2.55m。
求吊杆直径12圆钢长度:3.3-2.55=0.75m,再加吊杆下端套丝预留及调整水平高度0.05m，及单根单根长度0.75+0.05=0.8m，2根单根吊杆合计长度等于1.6m;又计算桥架底部横担角钢(40*40*4)的长度:桥架宽度0.4m两端各预留0.05m(钻孔装吊杆)长度以后即等于0.4+0.05+0.05=0.6m，楼层顶部安装吊杆角钢2个，每个长度0.1m计0.2m，角钢合计长度为0.6+0.2=0.8m。
以上计算出单个支吊架材料是:40*40*4等边角钢0.8m，D12圆钢1.6m 长度;再换算为重量:角钢0.8*2.422=1.9376kg，圆钢
1.6*0.888=1.4208kg;合计单个支吊架材料重量
为:1.9376+1.4208=3.3584kg。
B、计算400*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。
C、以支吊架个数*单个支吊架重量=安装400*150桥架时的支架总重量。
D、安装支吊架总重量分别套铁构件制作和安装的定额子目就行了。
(2)、电井内垂直桥架安装400*150钢制桥架安装的支吊架计算:
A,电井垂直桥架一般采用梯式桥架，支架用角钢制作，根据桥架大小确定角钢;如L40*40*4角钢:0.2*2+0.1*2+0.4=1米，
1米*2.422Kg/米=2.422Kg
B,计算400*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。
C、以支吊架个数*单个支吊架重量=安装400*150桥架时的支架总重量。
D、安装支吊架总重量分别套铁构件制作和安装的定额子目就行了。
