碎石桩施工方法及规范要求
K1+478～K1+568段左侧片石混凝土挡土墙
1页脚内容 一、 工程概况
站址区系丘陵地貌，地处南岭山脉中段，地势呈西高东低，北高南低“山”字形和东西两侧相间的冲沟组成，中沟中间位旱地，主要以山丘为主。土质结构主要以生红粘土层及强风化白云质灰岩为主。
二、 地基加固原理
振动沉管碎石桩加固砂性土地基的主要目的，是提高地基土承载力、减少变形和增强抗液化性。碎石桩加固砂土地基抗液化的机理主要有三个方面：
（1） 挤密作用
在成桩过程中桩管对周围砂层产生很大的横向挤压力，桩管体积的碎石挤向桩管周围的砂层，使桩管周围的砂层孔隙比减小、密实度增大。
（2） 排水降压作用
碎石桩加固砂土时，桩孔内充填碎石（卵石、砾石）和粗砂等反滤性好的粗颗粒料，在地基中形成渗透性能良好的人工竖向排水降压通道，可有效地消散和防止超孔隙水压力的增高，防止砂土产生液化，并可加快地基的排水固结。
（3） 砂基预震效应
碎石桩在成孔及成桩时，振动锤的强烈振动，使填入料和地基土在挤密的同时获得强烈的预震，对砂土增强抗液化能力是极为有利的。复合土层起垫层作用，垫层将荷载扩散使应力分布趋于均匀，从而提高地基整体的承载力，减少沉降量。三、碎石桩施工技术方案
（一）、准备工作
1、编写施工组织设计，经审批后方可进行施工；
2、清理平整场地，消除高空和地面障碍物；
3、测量放线，恢复中线，放出路段边线桩，清理平整施工段地基表面，测量地面整平后的标高，做好排水系统，保证排水通道的畅通；
4、按设计文件桩间距及形式绘制碎石桩施工平面图，经设计人员签认后按图准确放出桩位并编号，桩间距允许偏差为±150mm；
5、在钻孔桩两测布设桩位时，应预留钻孔桩施工位置，预留净距为140cm。
6、准备碎石
7、采取安全措施，编写安全操作条例，经审批后方可施工。
（二）、材料要求
挤密碎石桩所用碎石应由未风化的干净砾石或扎制碎石而成，级配采用1－2－3自然级配，含泥K1+478～K1+568段左侧片石混凝土挡土墙
2页脚内容 量不大于5%，且最大粒径不大于4cm。
（三）、施工工艺
碎石桩采用振动沉管法施工，施工顺序采用跳打形式，并由外缘向中心进行，相邻两根桩必须采用跳跃间打每根桩的碎石灌注量不小于0.24m3/m，具体成桩工艺如下：
① 清理整平施工场地，进行桩位放样。
② 桩机就位，校正桩管垂直度应≤1.5%；校正桩管长度及投料口位置，使之符合设计桩长；设置二次投料口；在桩位处铺设少量碎石。
③ 启动振动锤，将桩管下到设计深度，每下沉1m停止下沉留振30秒。下沉速度不得超过3m/min
④ 稍提升桩管使桩尖打开。
⑤ 停止振动，立即向管内装入规定数量的碎石。
⑥ 振动拔管，拔管前先振动1分钟以后边振动边拔管，拔管速度严格控制在0.8/min，每拔0.5高停拔留振30秒。
⑦ 根据单桩设计碎石用量确定第一次投料的成桩长度，进行数次反插直至桩管内碎石全部拔出。
⑧ 提升桩管开启第二投料口并停止振动，进行第二次投料直至灌满。
⑨ 继续边拔管边振动，直至拔出地面。
⑩ 提升桩管高于地面，停止振动进行孔口投料（第三次投料）直至地表。
⑪ 启动反插，并及时进行孔口补料至该桩设计碎石桩用量全部投完为止。
⑫ 孔口加压至前机架抬起，完成一根桩施工。
⑬ 移动桩架至另一孔位，重复以上操作。
（四）、成桩的试验：
碎石桩施工前，应根据现场实际情况进行成桩试验，取得各种机械参数，以确保大面积施工质量，成桩试验要求达到以下目的：
1、根据不同路段、不同的地质情况现场确定桩体的有效长度。
2、掌握满足设计要求的各种技术参数，如振动频率、留振时间、反插深度、桩管提升高度和进度、电机的工作电流及完成全过程的施工时间等。
3、掌握振动沉管的阻力情况，选择合理的技术措施，确保挤密的均匀性和桩身的连续性。
4、检验室内试验所确定的碎石灌入量是否能达到设计要求。
5、检测桩身的质量是否能达到设计要求。
（五）、施工质量控制
1、桩位的放样：应严格按设计图纸进行放样，确保桩间距及布置形式（等边三角形）。 K1+478～K1+568段左侧片石混凝土挡土墙
3页脚内容 2、碎石材料按要求采用1～2～3自然级配，含泥量不大于5%，且最大粒径不大于4cm，绝对不允许用未经监理工程师验收或检验的碎石，以确保碎石的质量。
3、按规定的施工顺序进行施工，整个段落采用跳打形式，并由外缘向中心进行。
4、根据成桩试验确定的技术参数进行施工，操作人员应记录施工开始时间、结束时间、成桩深度、碎石灌入量及电机的工作电流值，同时注意各种参数的变化。
5、控制碎石桩的振动频率、留振时间、反插深度、桩管提升的高度和速度，同时确保桩身的连续性。
6、施工过程中应及时挖除桩管带出泥土，孔口泥土不得掉入孔中。
7、填料要分批加入，不宜一次加料过量，原则上要“少吃多餐”，每一深度的抗体在未达到规定的密实电流时应继续加料，继续振实，严格防止“断桩”和“颈缩桩”的发生。
8、施工过程中如发现土层有较大变化，投料量或沉桩速度异常应立即停工，并报告监理工程师。
9、施工完毕，整平场地，测量标高，整理施工记录。
（六）、施工允许偏差的检验
碎石桩施工允许偏差
项次 检查项目 规定值或允许偏差 检查方法和频率
1 桩距（mm） ±150 抽查2%
2 桩径（mm） 不小于设计 抽查2%
3 桩长（m） 不小于设计 查施工记录
4 竖直度（%） 1.5 查施工记录
5 灌石量 不小于设计 查施工记录
施工允许偏差检验包括对桩径、桩距、桩长、垂直度以及单桩碎石灌入量。实际投料量未达到设计用量要求时，应在旁边补桩一根。
（七）、施工质量的检验
挤密碎石桩施工前，必须进行成桩试验，桩数宜为9-16根。如发现质量不符合设计要求时，应调整桩间距、碎石用量、振动频率、留振时间、反插深度等参数。桩间土以标准贯入法试验为主，辅以其它试验方法。施工过程必须严格执行施工工艺，检查施工记录，施工完毕必须进行检测，以检验处理效果。
2.1检验方法
试桩阶段：试桩前后桩间土分别进行标准贯入、静力触探和瞬时瑞利波法等测试工作；碎石桩采用动力触探（重II型）法；单桩桩身和三桩复合地基分别进行静载试验。正常施工阶段：只进行标K1+478～K1+568段左侧片石混凝土挡土墙
4页脚内容 准贯入、静力触探、瞬时瑞利波和动力触探测试工作。
2.2检测时间
在成桩15天以后进行。
2.3检验频率
试桩阶段：试桩前分别进行标准贯入、静力触探和瞬时瑞利波等检测，每试验路段各不少于5个点；试桩后，标准贯入试验按碎石桩根数的1%布设测点；静力触探试验3点/5000m2，当工点面积小于5000 m2时，不小于3点；瞬时瑞利波检测时纵向1点/40m，检测点随机布置。
动力触探在桩间土标贯击数达不到要求的点周围检测2-3根桩。
静载荷试验选择在先期的试验路段进行，桩头和复合地基各2点。
正常施工阶段：标准贯入试验按碎石桩根数的1%布设测点；静力触探试验3点/5000 m2；瞬时瑞利波法试验1点/40m；动力触探2-3‰。
2.4检验标准
标准贯入试验：处理后粉细砂、粉土质砂、粉土层桩间土实测标准贯入击数N63.5应不小于该路段的液化临界标准贯入击数。
瞬时瑞利波法：粉细砂、粉土质砂、粉土等可液化土层在地基处理后剪切波速不小于200m/s；淤泥质粘土夹层在地基处理后剪切波速不小于150m/s；粘土夹层在地基处理后剪切波速不小于170m/s。
静力触探检测：粉细砂桩间阻力qc不小于9Mpa；砂土、亚砂土层中qc不小于6.5Mpa；亚粘土、粘土层qc不小于1.4Mpa ；淤泥质粘土层qc不小于0.9Mpa；淤泥层中qc不小于0.8Mpa；
动力触探（重II型）检测：连续5击时的下沉量应不大于10cm。
静载荷试验：检测单桩允许承载力和三桩复合地基允许承载力分别不小于300Kpa和150Kpa。
3、施工工艺框图
附后
（八）、施工现场管理办法
1、每台桩机配备一名现场管理员全过程随机施工；技术人员查岗巡视抽查各个桩机的施工参数及原始施工记录。确保施工参数的准确性及资料的完整性。
2、根据段落、桩号、桩机性能及施工的难易程度对每一台桩机完成一颗桩全过程的施工时间进行一次标定，主要控制桩的成桩质量，确保挤密效果及桩身的完整性和连续性。
3、旁站人员根据桩长度详细记录每根桩的施工参数及碎石用量。且当天进行碎石用量及施工延米的总量复核。 K1+478～K1+568段左侧片石混凝土挡土墙
5页脚内容 4、根据总体的施工进度安排，对每台桩机每天进行进度复核，有问题的桩机及时查明原因，在确保施工质量的前提下，确保按工期完成施工任务。
5、资料的整理及报送：施工资料由专人每天收集整理，对每台桩机建立独立完整的施工记录台帐，施工过程中资料每天向监理组报送。
精品文档word文档可以编辑！谢谢下载！
碎石桩
（1）当选用碎石桩进行基础地基处理时，建议桩径为500mm，有效桩长不小于9.50米，桩端位于第③层粉质黏土内，且进入该层深度不小于2.00米。面积置换率不小于0.32，经处理后的复合地基承载力特征值要求达到150KPa，固化剂宜选用等级为32.5级以上的普通硅酸盐水泥。
碎石桩复合地基应在基础和桩之间设置褥垫层，用以调整桩和土荷载的分担作用，减小桩土应力比，充分发挥桩间土的作用，减少基础底面的应力集中。褥垫层厚度应在碎石桩顶部铺设30～50cm的压实砂石垫层。桩体材料可选用碎石、卵石、角砾、园砾、砾砂、粗砂、中砂或石屑等硬质材料，含泥量不应大于5%，最大粒径不宜大于50mm。碎石桩的填料量应通过现场试验确定。
碎石桩施工前应根据设计进行工艺性试桩，复合地基承载力特征值应通过现场复合地基载荷和单桩载荷试验确定。
（2）当选用水泥粉煤灰碎石桩进行基础地基处理时，建议桩径为600mm，桩端位于第③层粉质黏土内，且进入该层深度不小于2.00米。面积置换率不小于0.22，经处理后的复合地基承载力特征值要求达到150KPa，固化剂宜选用等级为32.5级以上的普通硅酸盐水泥。
水泥粉煤灰碎石桩复合地基应在基础和桩之间设置褥垫层，用以调整桩和土荷载的分担作用，减小桩土应力比，充分发挥桩间土的作用，减少基础底面的应力集中。褥垫层厚度应在碎石桩顶部铺设30～50cm的压实砂石垫层。桩体材料可选用碎石、卵石、角砾、园砾、砾砂、粗砂、中砂或石屑等硬质材料，含泥量不应大于5%，最大粒径不宜大于50mm。碎石桩的填料量应通过现场试验确定。
水泥粉煤灰碎石桩施工前应根据设计进行工艺性试桩，复合地基承载力特征值应通过现场复合地基载荷和单桩载荷试验确定。
碎石桩孔位宜采用等边三角形或正方形布置。建议碎石桩直径采用600mm，可根据地基土质情况和成桩设备等因素确定。碎石桩的间距应通过现场试验确定，对粉土和砂土地基，不宜大于碎石桩直径的4.5倍。拟建场区存在可液化地基，碎石桩桩长确定应按现行国家标准《建筑抗震设计规范》GB 50011（2010版）的4.3.6条及4.3.7条和《建筑地基处理技术规范》JGJ79—2002的8.2.3条相关规定。桩体材料可用碎石、角砾、圆砾、砾砂、粗砂、中砂或石屑等硬质材料，含泥量不得大于5%，最大粒径不宜大于30mm。面积置换率不应小于0.32。碎石桩顶部宜铺设一层厚度为300～500mm的压密的砂石垫层。砂石桩施工工艺，宜用振动沉管成桩法。
碎石桩专项施工方案
碎石桩专项施工方案
一、项目背景
碎石桩是一种常用的地基处理方法，可用于较软土层中提高承载力和稳定性。本文旨在探讨碎石桩专项施工方案，确保工程顺利进行。
二、工程准备
1. 确定施工范围和数量。
2. 准备所需材料和设备，包括碎石料、振捣机、挖掘机等。
3. 制定施工计划，安排施工人员和监管人员。
三、施工步骤
1. 立桩
1. 在确定的位置开挖桩孔，深度设置根据设计要求确定。
2. 将碎石料填入桩孔中，用振捣机振实碎石料。
2. 打桩
1. 利用振捣机或其他设备将碎石料连续打入桩孔中，直至桩底或设计要求的深度。
2. 按设计要求控制打桩的密实性和强度，确保碎石桩质量。
3. 修整
1. 检查碎石桩的垂直度和偏差，根据需要进行修整或矫正。
2. 确保碎石桩底部平整，达到设计要求。
四、施工质量控制
1. 定期检查碎石桩的密实性和强度，保证桩身质量达标。
2. 在施工过程中随时记录施工情况和质量数据，及时处理异常情况。
五、安全注意事项
1. 施工现场要设置警示标识，避免他人误入。
2. 施工人员要佩戴好安全帽、安全鞋等安全装备，确保施工安全。
3. 在振捣碎石料时，要注意防护措施，避免振捣机跳动导致安全事故。 六、总结
通过实施以上碎石桩专项施工方案，可以有效保证施工质量，提高碎石桩的承载力和稳定性。在实际操作过程中要严格按照设计要求和工艺规范执行，确保工程质量和施工安全。

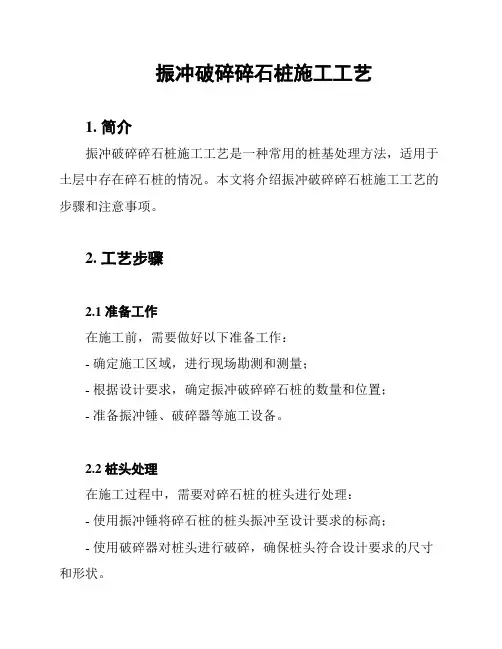

振冲破碎碎石桩施工工艺
振冲破碎碎石桩施工工艺
1. 简介
振冲破碎碎石桩施工工艺是一种常用的桩基处理方法，适用于土层中存在碎石桩的情况。本文将介绍振冲破碎碎石桩施工工艺的步骤和注意事项。
2. 工艺步骤
2.1 准备工作
在施工前，需要做好以下准备工作：
- 确定施工区域，进行现场勘测和测量；
- 根据设计要求，确定振冲破碎碎石桩的数量和位置；
- 准备振冲锤、破碎器等施工设备。
2.2 桩头处理
在施工过程中，需要对碎石桩的桩头进行处理：
- 使用振冲锤将碎石桩的桩头振冲至设计要求的标高；
- 使用破碎器对桩头进行破碎，确保桩头符合设计要求的尺寸和形状。
2.3 桩身处理
处理完桩头后，继续对碎石桩的桩身进行处理：
- 使用振冲锤对碎石桩的桩身进行振冲，直至达到设计要求的桩身长度。
2.4 施工记录和验收
在施工过程中，需要记录相关数据和进行验收：
- 记录桩头处理和桩身处理的情况；
- 根据要求进行桩身的质量检查和验收。
3. 注意事项
3.1 安全第一
在振冲破碎碎石桩施工过程中，务必做好安全防护工作，保证施工人员的安全。
3.2 施工设备维护
定期检查和维护振冲锤、破碎器等施工设备，确保其正常工作。
3.3 施工质量控制
严格按照设计要求和施工规范进行施工，确保振冲破碎碎石桩的质量。
4. 结论
振冲破碎碎石桩施工工艺是一种有效处理碎石桩的方法，在实际工程中得到广泛应用。通过正确的施工步骤和注意事项，可以确保施工质量和安全。

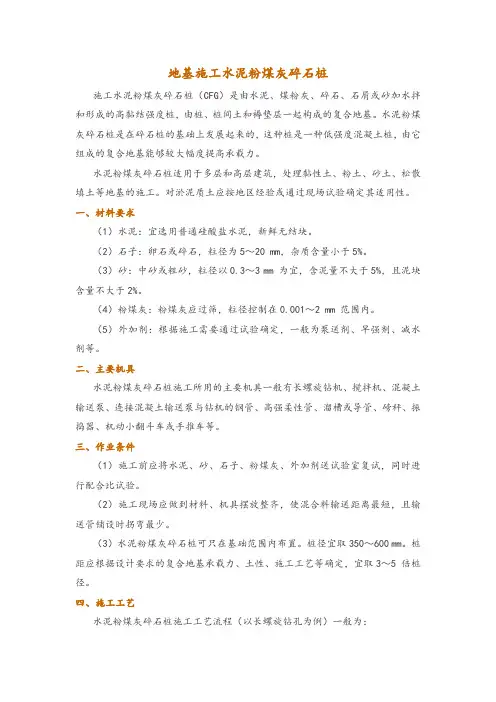

地基施工水泥粉煤灰碎石桩
地基施工水泥粉煤灰碎石桩
施工水泥粉煤灰碎石桩（CFG）是由水泥、煤粉灰、碎石、石屑或砂加水拌和形成的高黏结强度桩，由桩、桩间土和褥垫层一起构成的复合地基。水泥粉煤灰碎石桩是在碎石桩的基础上发展起来的，这种桩是一种低强度混凝土桩，由它组成的复合地基能够较大幅度提高承载力。
水泥粉煤灰碎石桩适用于多层和高层建筑，处理黏性土、粉土、砂土、松散填土等地基的施工。对淤泥质土应按地区经验或通过现场试验确定其适用性。
一、材料要求
（1）水泥：宜选用普通硅酸盐水泥，新鲜无结块。
（2）石子：卵石或碎石，粒径为5～20 mm，杂质含量小于5%。
（3）砂：中砂或粗砂，粒径以0.3～3 mm 为宜，含泥量不大于5%，且泥块含量不大于2%。
（4）粉煤灰：粉煤灰应过筛，粒径控制在0.001～2 mm 范围内。
（5）外加剂：根据施工需要通过试验确定，一般为泵送剂、早强剂、减水剂等。
二、主要机具
水泥粉煤灰碎石桩施工所用的主要机具一般有长螺旋钻机、搅拌机、混凝土输送泵、连接混凝土输送泵与钻机的钢管、高强柔性管、溜槽或导管、磅秤、振捣器、机动小翻斗车或手推车等。
三、作业条件
（1）施工前应将水泥、砂、石子、粉煤灰、外加剂送试验室复试，同时进行配合比试验。
（2）施工现场应做到材料、机具摆放整齐，使混合料输送距离最短，且输送管铺设时拐弯最少。
（3）水泥粉煤灰碎石桩可只在基础范围内布置。桩径宜取350～600 mm。桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定，宜取3～5 倍桩径。
四、施工工艺
水泥粉煤灰碎石桩施工工艺流程（以长螺旋钻孔为例）一般为： 钻机就位→钻机钻孔→混合料配置、运输及泵送→压灌混合料成桩→成桩保护→凿桩头→成桩检测。
1.钻机就位
施工机械进场前必须对施工区域进行场地清理、找平，并进行必要的压实，以确保到场机械能够平稳就位，不发生倾斜移位。
2.钻机钻孔
（1）钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。
碎石桩施工工艺
碎石桩的施工工艺主要包括以下步骤：
1. 设置五根试桩，并仔细记录桩的贯入时间和深度、冲洗量和水压、碎石压入量和电流变化，以确定桩在密实状态下的各项指标。
2. 对其中三根试桩进行标准贯入试验，对另两根试桩进行荷载试验，同时注意检查施工设备和方法是否符合要求。
3. 如果第一次试验没有成功，则需重新安装或更换设备，改变方法，多次设置，直至所有桩全部满足要求。
4. 施工时应分批添加碎石。每次进料量一般为1m高的填料。
5. 将套管提升到规定的高度，使套管内的砂石被压缩空气从套管内压出。
6. 将套管沉入规定的深度，并加以振动，使排出的砂石振密，于是砂石再一次挤压周围的土。
7. 将套管提升到规定的高度，再次将碎石添加到套管内。
8. 重复以上操作，直到碎石桩施工完成。
请注意，碎石桩的施工工艺需要专业的技术人员进行指导和监督，以确保施工质量和安全。如果您有任何疑问或需要进一步的帮助，请咨询相关的专业人士。

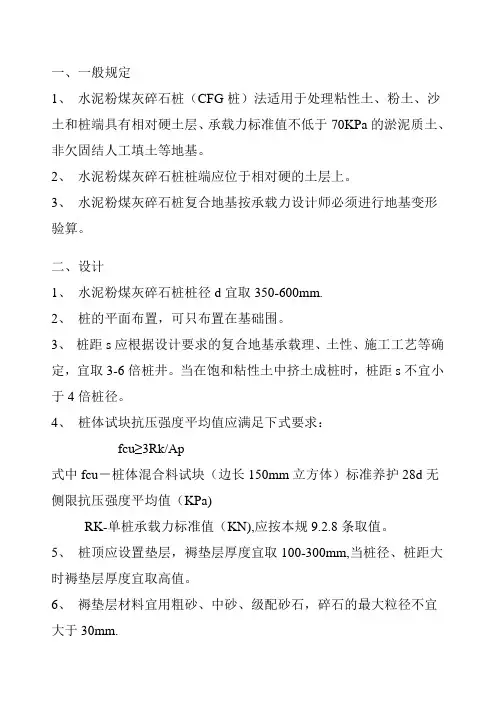

CFG桩(要求规范)
一、一般规定
1、 水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
2、 水泥粉煤灰碎石桩桩端应位于相对硬的土层上。
3、 水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。
二、设计
1、 水泥粉煤灰碎石桩桩径d宜取350-600mm.
2、 桩的平面布置，可只布置在基础围。
3、 桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。
4、 桩体试块抗压强度平均值应满足下式要求：
fcu≥3Rk/Ap
式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa)
RK-单桩承载力标准值（KN),应按本规9.2.8条取值。
5、 桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。
6、 褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm. 7、 水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：
fsp,k=mRk/Ap+β(1-m)fs,k
式中fsp,k——复合地基承载力标准值（KPa);
m——桩土面积置换率；
β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；
fs,k——桩间土承载力标准值（KPa)。
8、 单桩承载力标准值Rk的取值，应符合下列规定：
(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：
Rk=Ruk/γsp
式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。
振冲碎石桩施工工艺标准
振冲碎石桩施工工艺标准
1 适用范围
本标准适用于建筑工程中处理砂石、粉土、粉质粘土、素填土和杂填土生活垃圾及有机质土的含量不超过5％地基;对于不排水抗剪强度不小于20KPa的饱和粘性土地基和黄土地基,应通过现场试验确定其适用性;
振冲碎石桩法是在振冲孔中填砂石骨料,再用振冲器振密填料,形成碎石桩体,与原地基形成复合地基,可以提高地基承载力,也可以消除或减少地层的地震液化和欠固结地层的湿陷性;
2 施工准备
2.1 材料
振冲碎石桩使用的填充料为天然级配砂石料、碎石料、矿渣或其他不溶于地下水、不受侵蚀影星的性能稳定的硬性骨料,不宜使用风化易碎的石料；填料粒径不宜小于,含泥量不超过5％;30KW的振冲器宜选用粒径20～80mm,最大粒径不宜超过100mm;55KW的振冲器宜选用30～100mm,最大粒径不宜超过150mm;75mmKW的振冲器宜选用粒径40～150mm,最大粒径不宜超过200mm的填料;
2.2 机具设备
2.2.1 振冲器：常用振冲器的主要技术参数见表2.2.1;
表2.2.1常用振冲器主要技术参数表
型 号 ZCQ-30 ZCQ-55 BJ-75
电机功率KW 30 55 75
转数r/min 1450 1450 1450
稳定电流A 60 100 150
偏心距mm 振动力KN 90 200 160
振幅mm
振冲器外径mm 351 450 426
振冲器长度mm 2150 2500 3000
总重KN
振冲成桩直径mm 800~1000 800~1200 900~1500
2.2.2 升降设备：振冲器的升降一般使用起重能力为8～15t的自行式、全回转履带式起重机,也可以使用自行井架式施工平车或其他自制的升降设备;
2.2.3 填料设备：装载机或自制吊斗用于加填料、手推车,一般30KW振冲器配以上的装载机,75kw振冲器配以上的装载机;
2.2.4 辅助设备：供水水泵和排水管道,电力控制设备150A以上容量的电流表,500V的电压表和留振时间自动信号仪表,配套的电缆、胶管,修理机具;
振冲碎石桩施工
第十一章 振冲碎石桩施工
1．适用范围
振冲碎石桩系利用振冲器水冲成孔，填以砂石骨料，借振冲器的水平及垂直振动，振密填料，形成碎石桩体，与原地基构成复合地基。它的特点是：可提高地基承载力，节省三材，施工简单，加固期短，可因地制宜，就地取材，使用碎石、砂子、卵石、矿渣等填料，费用低廉。本工艺标准适用于工业与民用建筑工程加固粘性土、粉土、饱和黄土、松散砂土和人工填土地基工程。
2．材料要求
填料可用坚硬、不受侵蚀影响的碎石、卵石、角砾、圆砾、矿渣以及砾砂、粗砂、中砂等，粗骨料粒径以20-50mm较合适，最大粒径不宜大于80mm，含泥量不宜大于5%，不得含有杂质、土块和已风化的石子。
3．主要机具
3.1主要机械
3.1.1振冲机具设备：包括振冲器、起重机和水泵。振冲器的常用型号及技术性能见下表11-1。
表11-1 振冲器的技术参数
型号 ZCQ-13 ZCQ-30 ZCQ-55 BL-75
电机功率（kW）
转速（r/min）
额定电流（A） 13
1450
25.5 30
1450
60 55
1450
100 75
1450
150
不平衡量（kg）
振动力（kN）
振幅（mm） 29.0
35
4.2 66.0
90
4.2 104.0
200
5.0
160
7.0
振冲器外径（mm）
长度（mm）
总重量（t） 274
2000
0.78 351
2150
0.94 450
2500
1.60 426
3000
2.05
3.1.2操纵振冲器的起吊设备：可采用8~15t履带式起重机、轮胎式起重机、汽车吊或轨道式自行塔架等。水泵要求水压力为400-600KPa，流量20-30m3/h，每台振冲器备用一台水泵。
3.1.3控制设备：包括控制电流操作台、150A电流表、500V电压表以及供水管道、加料设备（吊斗或翻斗车）等。
4．作业条件
4.1工程地质勘察报告、基础施工图纸、施工组织设计应齐全。
振冲碎石桩施工工法
振冲碎石桩施工工法
振冲碎石桩施工工法
一、前言振冲碎石桩施工工法是一种常见的基坑支护施工方法，在许多土建工程中广泛应用。该工法通过振冲碎石桩的方式，在地下形成坚固的支护墙体，以确保工程施工和使用期间的安全稳定。
二、工法特点（1）施工速度快：振冲碎石桩施工工法节省了大量的人力和时间，其施工速度快，可大大缩短工程进度。（2）适应性广：振冲碎石桩施工工法适用于各种土层、地质条件，无论是软土、黏土还是砂石层，都能够施工。（3）支护效果好：振冲碎石桩施工工法形成的支护墙体坚固耐用，能够有效地抵抗土体压力和水压力，确保基坑的稳定和安全。（4）施工噪音小：振冲碎石桩施工工法相比其他基坑支护方法的施工噪音较小，可以减少对周边环境和居民的干扰。
三、适应范围振冲碎石桩施工工法适用于各种建筑工程中的基坑支护，包括地下车库、地下商场、地铁站等，特别适用于土质较软、地下水位较高或周边环境限制较大的工程。
四、工艺原理振冲碎石桩施工工法通过振动碎石桩进入土层中，使土颗粒发生相对位移，从而增加土体的密实度和强度。具体工艺原理为：首先，在施工现场搭建振冲碎石桩施工平台；然后，使用振锤或振动机将振冲筒振动进入土层中；最后，将碎石注入振冲筒内，通过振冲作用使碎石填充土层间隙，形成坚固的支护墙体。
五、施工工艺（1）现场准备：确认施工范围，按设计要求搭建施工平台，准备施工机具设备，做好安全防护措施。（2）振冲施工：使用振锤或振动机将振冲筒振动进入土层中，形成振冲孔。（3）碎石注入：通过振冲孔注入碎石，在振冲作用下将碎石填充土层间隙。（4）桩头处理：处理碎石桩头，使其与地面平齐或稍高于地面。（5）细部施工：对碎石桩头进行细部处理，如防腐、防锈等，以提高桩体的使用寿命。
六、劳动组织振冲碎石桩施工工法需要具备一定的劳动组织能力，包括施工队伍的组织、人员配备和施工进度的合理安排。
七、机具设备振冲碎石桩施工工法所需的机具设备包括振锤、振动机、振冲筒、输送管道等，这些设备的特点、性能和使用方法需要根据具体工程情况进行选择和配置。
振冲碎石桩施工操作规程
振冲碎石桩施工操作规程
本操作规程旨在规范振冲碎石桩施工过程，确保施工操作的安全和高效。
1. 施工前准备
1.1 确定施工地点，在施工区域进行标定，确保施工范围清晰明确。
1.2 进行现场勘察和地质调查，了解土壤、地下水位和地质情况，以确定施工方案。
1.3 安排合适的施工人员，确保他们具备相关岗位资质和经验。
2. 配置施工设备
2.1 购买或租赁适合施工的振冲碎石桩设备，确保其质量和性能符合要求。
2.2 安装和测试施工设备，确保其正常工作。
3. 施工操作步骤
3.1 清理施工区域，将障碍物、杂物等清除干净。
3.2 根据设计要求和施工方案，进行振冲碎石桩的定位和布置工作。
3.3 进行振冲碎石桩施工，按照设备操作手册的要求进行操作。
3.4 监测振冲碎石桩的沉入情况，及时调整振冲频率和冲击力，确保桩的沉入稳定。
3.5 完成施工后，进行现场清理，确保施工区域干净整洁。
4. 安全措施
4.1 施工人员必须穿戴合适的个人防护装备，如安全帽、安全鞋等。
4.2 严格遵守安全操作规程，禁止私自修改设备参数或进行不安全操作。
4.3 研究和掌握相关应急救护知识，确保事故发生时能够迅速应对。
5. 质量检查和验收
5.1 按照施工单位的质量管理体系要求，进行施工质量检查。
5.2 进行振冲碎石桩的验收，确保施工符合设计要求和相关标准。
6. 环境保护
6.1 在施工过程中，严格遵守环境保护要求，防止污染和损害环境。
6.2 施工完毕后，清理施工区域，将废弃物妥善处理，确保环境整洁。
以上是振冲碎石桩施工操作规程的主要内容，希望能够有效指导施工过程，确保施工质量和安全。如有疑问或需要进一步的操作指导，请随时和我们联系。
