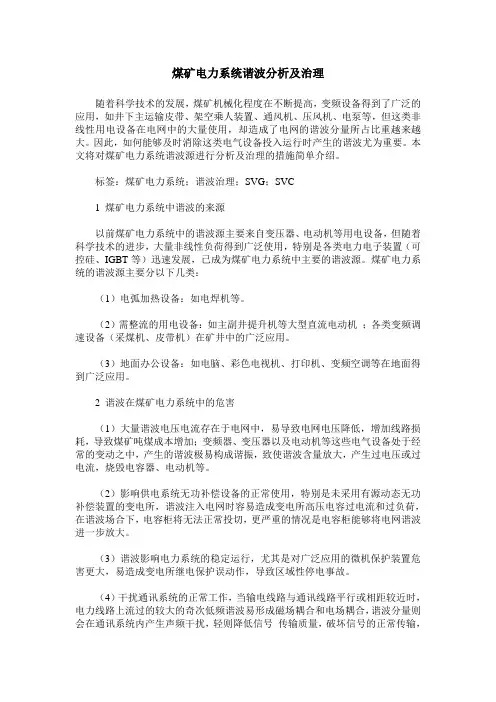

煤矿电力系统谐波分析及治理
煤矿电力系统谐波分析及治理随着科学技术的发展，煤矿机械化程度在不断提高，变频设备得到了广泛的应用，如井下主运输皮带、架空乘人装置、通风机、压风机、电泵等，但这类非线性用电设备在电网中的大量使用，却造成了电网的谐波分量所占比重越来越大。
因此，如何能够及时消除这类电气设备投入运行时产生的谐波尤为重要。
本文将对煤矿电力系统谐波源进行分析及治理的措施简单介绍。
标签：煤矿电力系统；谐波治理；SVG；SVC1 煤矿电力系统中谐波的来源以前煤矿电力系统中的谐波源主要来自变压器、电动机等用电设备，但随着科学技术的进步，大量非线性负荷得到广泛使用，特别是各类电力电子装置（可控硅、IGBT等）迅速发展，已成为煤矿电力系统中主要的谐波源。
煤矿电力系统的谐波源主要分以下几类：（1）电弧加热设备：如电焊机等。
（2）需整流的用电设备：如主副井提升机等大型直流电动机；各类变频调速设备（采煤机、皮带机）在矿井中的广泛应用。
（3）地面办公设备：如电脑、彩色电视机、打印机、变频空调等在地面得到广泛应用。
2 谐波在煤矿电力系统中的危害（1）大量谐波电压电流存在于电网中，易导致电网电压降低，增加线路损耗，导致煤矿吨煤成本增加；变频器、变压器以及电动机等这些电气设备处于经常的变动之中，产生的谐波极易构成谐振，致使谐波含量放大，产生过电压或过电流，烧毁电容器、电动机等。
（2）影响供电系统无功补偿设备的正常使用，特别是未采用有源动态无功补偿装置的变电所，谐波注入电网时容易造成变电所高压电容过电流和过负荷，在谐波场合下，电容柜将无法正常投切，更严重的情况是电容柜能够将电网谐波进一步放大。
（3）谐波影响电力系统的稳定运行，尤其是对广泛应用的微机保护装置危害更大，易造成变电所继电保护误动作，导致区域性停电事故。
（4）干扰通讯系统的正常工作，当输电线路与通讯线路平行或相距较近时，电力线路上流过的较大的奇次低频谐波易形成磁场耦合和电场耦合，谐波分量则会在通讯系统内产生声频干扰，轻则降低信号传输质量，破坏信号的正常传输，重则损坏通讯设备或威胁使用通讯设备人员的人身安全。
矿山电力系统谐波的危害与治理
矿山电力系统谐波的危害与治理1. 引言1.1 矿山电力系统谐波的定义矿山电力系统谐波是指在矿山生产中，由于矿山电力系统中存在非线性负载、电力系统谐波源等因素导致电压和电流中出现的频率为整数倍基波频率的谐波成分。
这些谐波成分在电力系统中传播，对电力设备、电力系统和电气设备产生一系列危害，严重影响矿山生产安全与稳定运行。
矿山电力系统谐波的产生主要源于矿山内电力设备、照明设备等非线性负载引起的电流谐波，以及电力系统中谐波源、并联谐振电路等引起的电压谐波。
这些谐波成分会通过电力系统的传输线路传播，加剧电力设备损坏、电容器失效、运行稳定性下降等问题。
对矿山电力系统谐波的认识与控制至关重要。
需要制定相应的谐波监测计划，采取有效的谐波治理技术和设备，确保矿山电力系统的安全稳定运行。
加强对矿山电力系统谐波的监测和管理工作，为矿山生产提供可靠的电力保障。
1.2 矿山电力系统谐波的危害1. 对设备和系统的损害：谐波会引起电气设备过热、振动和噪音增大等问题，严重时可能导致设备损坏甚至爆炸，从而影响矿山生产正常进行。
2. 对网络稳定性的影响：谐波会使电力系统中的电压和电流波形失真，降低系统的稳定性和可靠性，增加系统运行的风险和故障率。
3. 对电力质量的影响：谐波会使电力系统中的谐波电流和谐波电压超出标准范围，导致电力质量下降，影响矿山的正常生产和供电质量。
4. 对环境的影响：谐波会引起电力系统中的电磁辐射增加，对周围的环境和人体产生不利影响，影响矿山的社会形象和环保形象。
矿山电力系统谐波的危害不容忽视，必须采取有效的措施加以治理和控制，以确保矿山电力系统的安全稳定运行。
2. 正文2.1 矿山电力系统谐波的来源1. 电力设备的非线性特性：在矿山电力系统中，大量的电力设备如变频器、整流器、电弧炉等存在着非线性特性。
这些设备在正常运行过程中会产生谐波电流，导致系统中出现谐波扰动。
2. 过载运行：由于矿山生产需要，电力系统往往处于高负荷状态，而高负荷运行容易引起设备过载，进而导致谐波电流的产生和传播。

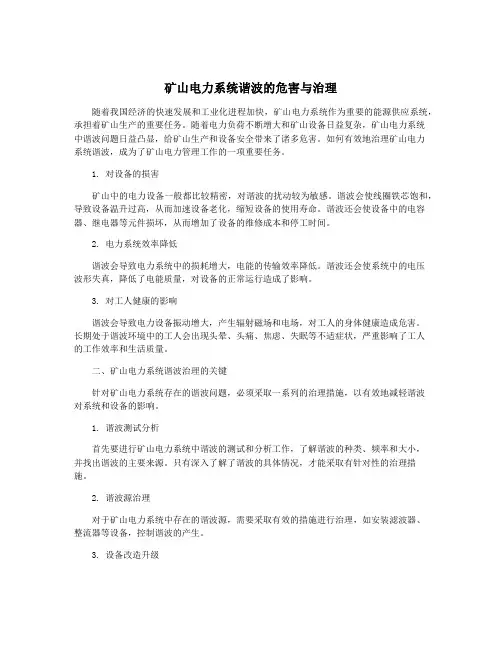

矿山电力系统谐波的危害与治理
矿山电力系统谐波的危害与治理随着我国经济的快速发展和工业化进程加快，矿山电力系统作为重要的能源供应系统，承担着矿山生产的重要任务。
随着电力负荷不断增大和矿山设备日益复杂，矿山电力系统中谐波问题日益凸显，给矿山生产和设备安全带来了诸多危害。
如何有效地治理矿山电力系统谐波，成为了矿山电力管理工作的一项重要任务。
1. 对设备的损害矿山中的电力设备一般都比较精密，对谐波的扰动较为敏感。
谐波会使线圈铁芯饱和，导致设备温升过高，从而加速设备老化，缩短设备的使用寿命。
谐波还会使设备中的电容器、继电器等元件损坏，从而增加了设备的维修成本和停工时间。
2. 电力系统效率降低谐波会导致电力系统中的损耗增大，电能的传输效率降低。
谐波还会使系统中的电压波形失真，降低了电能质量，对设备的正常运行造成了影响。
3. 对工人健康的影响谐波会导致电力设备振动增大，产生辐射磁场和电场，对工人的身体健康造成危害。
长期处于谐波环境中的工人会出现头晕、头痛、焦虑、失眠等不适症状，严重影响了工人的工作效率和生活质量。
二、矿山电力系统谐波治理的关键针对矿山电力系统存在的谐波问题，必须采取一系列的治理措施，以有效地减轻谐波对系统和设备的影响。
1. 谐波测试分析首先要进行矿山电力系统中谐波的测试和分析工作，了解谐波的种类、频率和大小，并找出谐波的主要来源。
只有深入了解了谐波的具体情况，才能采取有针对性的治理措施。
2. 谐波源治理对于矿山电力系统中存在的谐波源，需要采取有效的措施进行治理，如安装滤波器、整流器等设备，控制谐波的产生。
3. 设备改造升级对于一些老化和存在谐波安全隐患的设备，进行改造升级，使其具备抗谐波能力，减少谐波对设备的损害。
4. 谐波监测和保护安装谐波监测装置，及时掌握谐波的变化情况，保护电力系统中的设备和元件，减少谐波对系统的影响。
5. 人员培训加强对电力系统操作和维护人员的培训，增强其对谐波的认识和处理能力，提高对电力系统谐波问题的应对能力。
矿山电力系统谐波的危害与治理
矿山电力系统谐波的危害与治理矿山作为重要的资源开采地，其电力系统的安全稳定对于生产运营至关重要。
随着电力负荷的增加和电力系统的复杂化，谐波问题日益凸显。
谐波是指在电力系统中含有多个频率的非正弦波形电压和电流，会给电力系统带来一系列危害和影响。
本文将从矿山电力系统谐波的危害与治理两个方面进行探讨。
1. 对设备的损害矿山生产中广泛使用的电力设备，如变压器、发电机、电动机等，都对电力质量要求较高。
而谐波会引起设备内部感应电流和感应磁场的增加，导致设备发热、震动、振动和温升加剧，严重时会导致设备损坏、故障甚至引发火灾事故。
2. 对电网的不稳定谐波会使得电网中出现电压和电流的变化，影响电网的稳定性。
在矿山中，电力系统的负荷变化大，谐波对电网的不稳定性影响尤为突出，可能导致电网频率偏离、电压波动等问题，严重影响电力系统的运行安全。
3. 对人身安全的威胁谐波会引起接地系统电压的增加，增加接地体对人体的感应电压，增加触电危险。
谐波还会引起灯光的闪烁、噪声的增加等影响，给员工的工作环境和生产效率带来影响，从而可能危及人身安全。
二、矿山电力系统谐波的治理1. 谐波的监测与分析首先需要对矿山电力系统中的谐波进行监测和分析，了解谐波的频率、波形和变化规律，找出谐波源头及其传播路径。
只有充分了解谐波的情况，才能有针对性地制定治理措施。
2. 设备的升级改造针对谐波对设备的损害问题，可以采取一些设备升级改造措施来提高设备对谐波的耐受能力。
可采用铁心损耗较小的变压器、增加电容器等措施来改善电力系统的谐波特性。
3. 谐波滤波器的应用谐波滤波器是一种有效的治理谐波的设备，可以针对特定频率的谐波进行滤除，降低谐波对电力系统的影响。
在矿山电力系统中可以适当增加谐波滤波器的应用，有效地抑制谐波的产生和传播。
4. 电网的规划与设计在矿山电力系统的规划和设计阶段，应充分考虑电力负载的特点，采取合理的配电系统结构和线路布置，降低谐波的产生和传播。

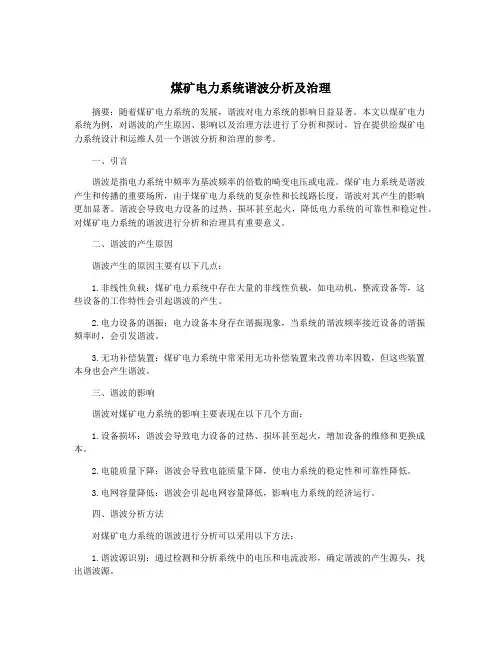

煤矿电力系统谐波分析及治理
煤矿电力系统谐波分析及治理摘要：随着煤矿电力系统的发展，谐波对电力系统的影响日益显著。
本文以煤矿电力系统为例，对谐波的产生原因、影响以及治理方法进行了分析和探讨，旨在提供给煤矿电力系统设计和运维人员一个谐波分析和治理的参考。
一、引言谐波是指电力系统中频率为基波频率的倍数的畸变电压或电流。
煤矿电力系统是谐波产生和传播的重要场所，由于煤矿电力系统的复杂性和长线路长度，谐波对其产生的影响更加显著。
谐波会导致电力设备的过热、损坏甚至起火，降低电力系统的可靠性和稳定性。
对煤矿电力系统的谐波进行分析和治理具有重要意义。
二、谐波的产生原因谐波产生的原因主要有以下几点：1.非线性负载：煤矿电力系统中存在大量的非线性负载，如电动机、整流设备等，这些设备的工作特性会引起谐波的产生。
2.电力设备的谐振：电力设备本身存在谐振现象，当系统的谐波频率接近设备的谐振频率时，会引发谐波。
3.无功补偿装置：煤矿电力系统中常采用无功补偿装置来改善功率因数，但这些装置本身也会产生谐波。
三、谐波的影响谐波对煤矿电力系统的影响主要表现在以下几个方面：1.设备损坏：谐波会导致电力设备的过热、损坏甚至起火，增加设备的维修和更换成本。
2.电能质量下降：谐波会导致电能质量下降，使电力系统的稳定性和可靠性降低。
3.电网容量降低：谐波会引起电网容量降低，影响电力系统的经济运行。
四、谐波分析方法对煤矿电力系统的谐波进行分析可以采用以下方法：1.谐波源识别：通过检测和分析系统中的电压和电流波形，确定谐波的产生源头，找出谐波源。
3.谐波扰动分析：通过分析电力设备的谐波输入阻抗和谐波电流，评估谐波对设备的影响。
1.合理配置电力设备：合理选用低谐波的电力设备，减少谐波的产生。
2.滤波器的应用：通过在电力设备的输入端或输出端安装谐波滤波器，将谐波滤除。
3.无功补偿的优化：对无功补偿装置进行优化，减少其对谐波的产生。
4.接地系统的改进：改进接地系统，减少谐波在系统中的流动。

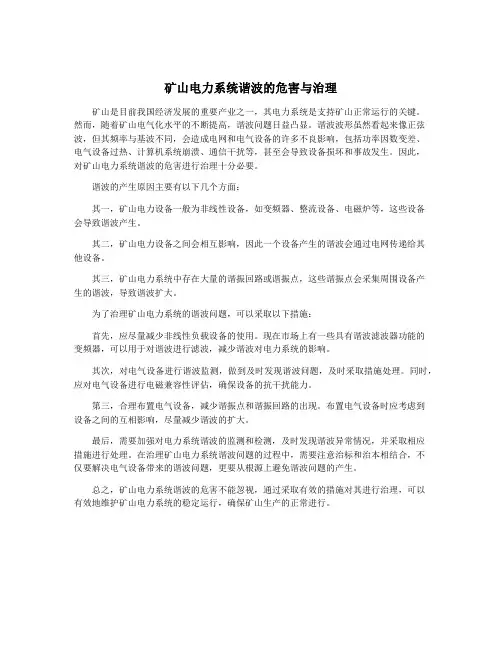

矿山电力系统谐波的危害与治理
矿山电力系统谐波的危害与治理矿山是目前我国经济发展的重要产业之一，其电力系统是支持矿山正常运行的关键。
然而，随着矿山电气化水平的不断提高，谐波问题日益凸显。
谐波波形虽然看起来像正弦波，但其频率与基波不同，会造成电网和电气设备的许多不良影响，包括功率因数变差、电气设备过热、计算机系统崩溃、通信干扰等，甚至会导致设备损坏和事故发生。
因此，对矿山电力系统谐波的危害进行治理十分必要。
谐波的产生原因主要有以下几个方面：其一，矿山电力设备一般为非线性设备，如变频器、整流设备、电磁炉等，这些设备会导致谐波产生。
其二，矿山电力设备之间会相互影响，因此一个设备产生的谐波会通过电网传递给其他设备。
其三，矿山电力系统中存在大量的谐振回路或谐振点，这些谐振点会采集周围设备产生的谐波，导致谐波扩大。
为了治理矿山电力系统的谐波问题，可以采取以下措施：首先，应尽量减少非线性负载设备的使用。
现在市场上有一些具有谐波滤波器功能的变频器，可以用于对谐波进行滤波，减少谐波对电力系统的影响。
其次，对电气设备进行谐波监测，做到及时发现谐波问题，及时采取措施处理。
同时，应对电气设备进行电磁兼容性评估，确保设备的抗干扰能力。
第三，合理布置电气设备，减少谐振点和谐振回路的出现。
布置电气设备时应考虑到设备之间的互相影响，尽量减少谐波的扩大。
最后，需要加强对电力系统谐波的监测和检测，及时发现谐波异常情况，并采取相应措施进行处理。
在治理矿山电力系统谐波问题的过程中，需要注意治标和治本相结合，不仅要解决电气设备带来的谐波问题，更要从根源上避免谐波问题的产生。
总之，矿山电力系统谐波的危害不能忽视，通过采取有效的措施对其进行治理，可以有效地维护矿山电力系统的稳定运行，确保矿山生产的正常进行。
(完整版)谐波的危害
1、高次谐波能使电网的电压与电流波形发生畸变，另外相同频率的谐波电压和谐波电流要产生同次谐波的有功功率和无功功率，从而降低电网电压，增加线路损耗，浪费电网容量，2、影响供电系统的无功补偿设备，谐波注入电网时容易造成变电站高压电容过电流和过负荷，在谐波场合下，电容柜无法正常投切，更严重的请况下，电容柜会将电网谐波进一步放大。
3、影响设备的稳定性，尤其是对继电保护装置，危害特大。
4、谐波的存在会造成异步电动机效率下降，噪声增大；使低压开关设备产生误动作；对工业企业自动化的正常通讯造成干扰，影响电力电子计量设备的准确性。
5、谐波的存在会使电力变压器的铜损和铁损增加，直接影响变压器的使用容量和使用效率；还会造成变压器噪声增加，缩短变压器的使用寿命。
谐波对公用电网和其他系统的危害大致有以下几个方面：1、加大企业的电力运行成本由于谐波不经治理是无法自然消除的，因此大量谐波电压电流在电网中游荡并积累叠加导致线路损耗增加、电力设备过热，从而加大了电力运行成本，增加了电费的支出。
2、降低了供电的可靠性谐波电压在许多情况下能使正弦波变得更尖，不仅导致变压器、电容器等电气设备的磁滞及涡流损耗增加，而且使绝缘材料承受的电应力增大。
谐波电流能使变压器的铜耗增加，所以变压器在严重的谐波负荷下将产生局部过热，噪声增大，从而加速绝缘老化，大大缩短了变压器、电动机的使用寿命，降低供电可靠性，极有可能在生产过程中造成断电的严重后果。
3、引发供电事故的发生电网中含有大量的谐波源(变频或整流设备)以及电力电容器、变压器、电缆、电动机等负荷，这些电气设备处于经常的变动之中，极易构成串联或并联的谐振条件。
当电网参数配合不利时，在一定的频率下，形成谐波振荡，产生过电压或过电流，危及电力系统的安全运行，如不加以治理极易引发输配电事故的发生。
4、导致设备无法正常工作对旋转的发电机、电动机，由于谐波电流或谐波电压在定子绕组、转子回路及铁芯中产生附加损耗，从而降低发输电及用电设备的效率，更为严重的是谐波振荡容易使汽轮发电机产生震荡力矩，可能引起机械共振，造成汽轮机叶片扭曲及产生疲劳循环，导致设备无法正常工作。
煤矿供配电系统谐波分析与治理
煤矿供配电系统谐波分析与治理摘要：煤炭作为中国重要的能源之一，为中国社会发展和经济进步起到推动作用。
在煤炭的生产过程中，供配电系统是生产的重要设施，在整个煤炭生产过程中起到核心作用。
但是，随着生产环境日益复杂，该系统往往会受到谐波的影响，导致电流发生畸形，降低供配电的稳定性，甚至会烧毁设备。
谐波不仅会对煤矿的正常生产造成影响，而且会带来不小的经济损失，因此，煤矿供配电系统谐波分析与治理十分必要。
关键词：煤矿；供配电系统；谐波；治理随着科学技术不断快速发展，各种新型设备不断被煤矿供电企业应用推广，这些设备在一定的程度上可以有效提升煤炭企业的供电效率，进而保证煤电企业的工作效率提升。
但是，这些电子设备在一定程度上可能会导致煤炭企业的供电系统内部产生谐波，谐波的存在将会严重干扰煤矿供电系统的正常运行。
因此，煤矿供配电系统谐波防治成为相关工作者非常关心和重视的课题。
1煤矿供配电系统谐波产生的原因1.1煤矿运行系统的构成元件方面煤矿供配电系统产生谐波最根本的原因应归为系统内部，在系统内部有部分构成元件为半导体材料，尽管这些材料可以在煤矿生产和加工过程中起到一定的提高工作效率的作用，同时还能实现煤矿生产的智能化与高效化。
但是与此同时，这种材料还会给生产带来一定的弊端，尽管这些材料均是高端原件，但在实际应用过程中会产生一些问题。
如这些高端原件在运行时，往往会生产大量谐波，这些谐波会在一定程度上给煤矿生产设备带来破坏性的影响，另外，内部输电线路由于受到干扰造成线路紊乱，进而使得煤矿内部的供电系统受到破坏，最终危及煤矿供电系统的稳定安全。
1.2煤矿运行系统的变压器方面如果煤矿供电系统运行中，煤矿供配电系统所形成的谐波途经煤矿内部的变压器设备，煤矿内部变压器设备极有可能会形成很高的功能消耗。
另外，因为谐波的破坏性较强，这就使煤矿内部变压器的损害程度超出以往正常的数值，进而造成煤矿系统内部变压器损耗较大，给变压器设备的正常使用带来不必要的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿供配电系统谐波的危害及
治理
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
摘要]供配电系统中谐波的危害已经广为人知,本文就煤矿供配电系统
谐波的成因与危害做了简要探讨,并提出了一些针对性的治理措施。
ﻫ [关键词］煤矿 供配电系统 谐波
ﻫ 供电质量包括系统电压、频率的合格率,峰值、超限电压持
续时间、停电时间,以及电网谐波含量等诸多方面。其中谐波问题一
直是主要的电能质量问题。谐波广泛存在于供配电系统各个环节,谐
波电流会在公用电网引起电压畸变,也会对企业内部电网其它电气设
备产生不利影响,甚至造成危害。治理好谐波，不仅能降低电能损耗,
而且能延长设备使用寿命,改善电磁环境,提高产品的品质。
在一个理想的交流电网中,各相电压随时间作周期性变化,并且呈
正弦波形，煤矿企业或其他用电企业,都非常希望电压保持理想正弦
波形。但是实际上由于某些具有非线性特性的电网元件的影响,使电
网电压偏离正弦波形，特别是近年来电力电子装置在我国煤炭工业中
的应用日益广泛，煤矿供配电电网中愈来愈广泛地使用变频设备、整
流设备等电力半导体装置。电力半导体装置是非线形负载，其电压、
电流波形实际上不是完全的正弦波形,而是不同程度畸变的非正弦
波。根据傅立叶级数分析,可分解成基波分量和谐波分量。谐波主要
由谐波电流源产生，当正弦基波电压施加于非线性设备时,设备吸收
的电流与施加的电压波形不同,电流因此发生畸变,谐波电流注入到煤
矿电力系统中，这些非线性设备就成为煤矿电力系统的谐波源。
一、煤矿供配电系统中谐波的原因和危害
煤矿供配电系统中的主要谐波源是含半导体的非线性元件,如为
矿井提升机、通风机、主排水泵、带式输送机、架线式电机车等设备
节能和控制用的电力电子设备,诸如各种变频器、交直流换流设备、
变流器、整流设备等。煤矿供电网络谐波的危害主要是造成电网的功
率损耗增加,设备寿命缩短，接地保护功能失灵，遥控功能失常，线
路和设备过热等,还会引起变电站局部的并联或串联谐振,造成电力互
感器,变电站系统中的设备和元件产生附加的谐波损耗，使造成供电
网络设施损坏、元器件老化,造成电子保护装置误动作,增大附加磁场
的干扰等。 ﻫ 当谐波电流流经变压器时会导致铜损和杂散损耗增
加，谐波电压则会使铁损增加。还可导致变压器的基波负载容量下降,
效率降低以及变压器铁芯振动,噪声增加寿命缩短；谐波电流和电压
会造成电动机铁损和铜损的增加引起额外温升,导致电动机效率降低,
同时还产生附加转矩增加噪声，造成电动机振动而降低使用寿命;谐
波会造成电容器过电流,使电容器与供配电系统产生并联谐振或串联
谐振,这将造成电容器迅速发生故障。同时，电容器会放大谐波,增大
谐波对矿井供配电系统的影响；在导体中非正弦波电流与具有相同方
均根值的纯正弦波电流相比，会引起额外温升,减小额定载流量,引发
导体绝缘破坏或烧毁;此外,谐波会对通讯和信息系统产生干扰,降低
信号的传输质量,不仅影响声、像的清晰度和信息传输的准确性,严重
时还会造成设备损坏,危及人身安全;另外,矿井供配电系统中的谐波
电压和电流,会导致供配电系统中各类保护及自动装置产生误动或拒
动，破坏微机保护、综合自动化装置,还会使仪表和电能计量出现较
大误差，谐波如果不经过治理直接进入上级电网，将会给电网带来严
重的谐波污染。
二、煤矿供配电系统谐波治理 ﻫ 鉴于谐波存在多方面的危害,对
矿井安全生产和生活存在很大隐患,根据国家对谐波污染的治理要求,
采取必要而有效措施，避免或补偿已产生的谐波尤为重要。在矿井供
配电系统中,应积极采取消除或抑制谐波危害的防范措施。
1.电力电缆的选择。在矿井供配电系统电力电缆截面的选择中,
应考虑谐波引起电缆发热的危害。对于连接谐波主要扰动源设备的配
线，确定电缆载流量时应留有足够裕量，必要时可适当放大一级选择
电缆截面。
2.合理选择变压器。正确合理地选择变压器的接线方式,能阻止不
平衡电流和3N次谐波电流从原边传到电源配电系统中。在三角形／
星形变压器里,不平衡电流和3N次谐波电流在原边绕组内循环流动
而不会传入电源配电系统中。矿井供配电系统中各级变压器应多采用
三角形/星形变压器。在根据负载确定电力变压器额定容量时，应考
虑谐波畸变而留有裕量。在矿井设计中一般应保证变压器负荷率在7
０％～８0%，该裕量可防范谐波引起的变压器发热危害。
3.无功补偿电容器的配置。在有谐波背景的矿井供配电系统中，
不能采用常规的补偿系统来进行无功补偿。为避免电容器组与系统产
生串联谐振或并联谐振，必须采用调谐式电容器组。调谐式电容器组
即在补偿电容器中加串调谐电抗器。电抗器的主要作用是避开谐波电
流可能出现的频率。这种电抗器被称为调谐电抗器，带有这种电抗器
的电容器组则被称为调谐电容器组。使用调谐电容器组的目的不是为
了显著地降低谐波畸变,而是为了确保电容器组不会因为诸如系统阻
抗、投入段数、系统配置、负荷状况等原因而发生谐振。 ﻫ 4.谐
波补偿装置进行补偿。对矿井中的主要谐波源,如:大功率提升机、通
风机、带式输送机的变频设备,在运行过程中会引起较严重的高次谐
波污染。为了拟制变频器在运行中产生的谐波,需增加谐波补偿装置,
使输入电流成为正弦波。传统的谐波补偿装置是采用LＣ调谐滤波器,
它既可补偿谐波,又可补偿无功功率。但其补偿特性受矿井供配电系
统阻抗和运行状态影响,易和系统发生并联谐振,导致谐波放大,使ＬC
滤波器过载甚至烧坏。另外,它只能补偿固定频率的谐波,效果不甚理
想,但该装置结构简单,目前仍被广泛应用。电力电子器件普及后,运用
有源电力滤波器进行谐波补偿将成为主要方法,有源滤波器的工作原
理是从补偿对象中检测出谐波电流,然后产生一个与该谐波电流大小
相等、极性相反的补偿电流,从而使电网电流只含有基波分量。这种
滤波器能对频率和幅值都变化的谐波进行跟踪补偿,且补偿特性不受
电网阻抗的影响。
参考文献: ﻫ [１］刘燕燕,亓跃峰.电网谐波危害分析及在煤矿生
产中的应用［Ｊ].现代电子技术, ２０0５， (１8)． ﻫ [2]吴震春,
任子晖，仇润鹤．煤矿电网谐波的测试与分析［J］.煤炭科学技术, １
9９3, (06).
