arcgis实习一
实验一 使用ArcMap浏览地理数据
1、 学习本实验预备知识相关材料，结合GIS原理总结ArcGIS Desktop 主要特点。
GIS的原理大体可以分为一下几点：GIS是一个包含了用于表达通用GIS数据
模型（要素、栅格、拓扑、网络等等）的数据集的空间数据库；从空间可视化的
角度看，GIS是一套智能地图，同时也是用于显示地表上的要素和要素间关系的
视图；从空间处理的角度看，GIS是一套用来从现有的数据集获取新数据集的信
息转换工具。
在ESRI ArcGIS Desktop中分别用ArcCatalog（GIS是一套地理数据集的观
点）、ArcMap（GIS是一幅智能的地图）和ArcToolbox（GIS是一套空间处理工
具）来表达。这三部分是组成一个完整 GIS的关键内容，并被用于所有GIS应用
中的各个层面。主要特点有：
（1）功能强大；
（2）可伸缩性；
（3）标准、开放和互操作性；
（4）技术成熟、安全稳定；
（5）操作简便、易于开发。
2、GIS 中两种基本查询的原理是什么？
（1）根据位置查询要素属性
最普通的GIS查询就是确定在指定的位置有什么。在这类查询中，用户
知道他感兴趣的要素的位置，但是想进一步了解与之相关的特征。在GIS中，这
是很容易实现的，因为地图显示区中的地理要素与它们的属性是(描述性的特征)
相互关联的，属性信息是存储在数据库中的。
（2）根据属性查询要素
最普通的GIS查询就是确定在指定的位置有什么。在这类查询中，用户
知道他感兴趣的要素的位置，但是想进一步了解与之相关的特征。在GIS中，这
是很容易实现的，因为地图显示区中的地理要素与它们的属性是(描述性的特征)
相互关联的，属性信息是存储在数据库中的。
3、回答如下问题：
a)在 ArcMap中, 打开 Redlands.mxd。街道名称为“NEW YORK”的是什么类型的
道路？
由图可知，NEWYORK 为Local street（本地街道）
b)在ArcMap中, 打开Redlands.mxd 。在Railroads图层中有多少条铁路线？
如图所示，共有11条铁路编号，根据NAME可以判断出，它们分别属于三
条铁路线（SP RAILROAD、AT AND SF RAILROAD、还有一条无名字的铁路线）。
地图制作实习报告
1：193万《山东省地图》的设计与制作实习报告一、实习任务ArcGIS软件是实现数据库环境下地图设计与制作的有利平台。
本实习的目的是：通过实习使学生掌握在ArcGIS环境下进行地图设计与编绘的基本方法。
要求：1、学习态度端正，遵守实验室各项规章制度，纪律良好。
2、每位学生独立完成普通地图的地图设计、数据输入、数据处理和图形输出的一体化地图设计与制作。
3、成果要求：每位学生的作品都应达到地图设计与制作的基本要求。
点、线符号精度：±0.2mm，内图廓对角线精度：±0.3mm二、地图内容的表示方法1、地图实习具体步骤（1）数据准备1:100万中国数字地图，内容包括境界、居民地、交通、水系等矢量数据。
本次实习的制图区域以山东省为主，省外范围包括河南、安徽、河北、江苏省的部分区域。
居民地——分为：省会城市、地级城市驻地、县城驻地三级；境界——有线状省界、省级行政区，中国地州界；交通网——包括主要铁路和主要公路；水系——包含主要河流和中国湖泊，其中河流的河段分为五个级别。
1:193万山东省地图（栅格数据），用于更新山东省境内的铁路及补充乡镇级居民地。
1:178万山东省地图（纸质），其它中、小比例尺的普通地图。
（2）地图配准和投影设置1）启动ArcMap→点击“Add Data”按钮添加数据。
将山东省地图加载到界面中。
2）使用经纬度进行配准，右键单击工具栏右侧空白处，在配准工具条前进行勾选，加载配准工具条。
勾选去Auto Ajust，分别在图像四角与图像中部选取5个控制点进行配准。
并将配准后的图像输出。
3）使用工具箱中的Define Projection命令对新生成的配准图像进行坐标系统定义。
点击Coordinate System右侧按钮，选择WGS84地理坐标系。
点击OK，完成地图坐标的定义。
4）在工具箱中选择Project Raster工具，对配准后的地图进行投影转换。
弹出Project Raster对话框，选择输入图层为配准图，输出数据命名为投影图，点击Output Coordinate System右侧按钮，弹出Spatial Reference Properties 对话框，点击New按钮下Projected命令，打开New Projected Coordinate System 对话框，选择投影为Lambert_Conformal_Conic，中央经线设置为120度，两条标准纬线分别设置为30度与62度，下方地理坐标系统设置为北京1954，点击Finish，点击最下方的Save As选项，对该投影进行保存，命名为“touying”。
GIS武大实习报告
GIS武大实习报告篇一：GIS课程实习报告《地理信息系统原理课程综合实习》实习报告班级：XXXX 姓名：XXXX学号：指导老师：武汉大学遥感信息工程学院1. 实习目的本实习是为学习和理解《地理信息系统原理》课程的相关知识而专门设计的。
通过实习，加深学生对地理信息系统的组成、功能、数据库以及数据输入、数据编辑、数据分析、数据显示输出等基本概念、理论和方法的理解和掌握。
要求学生了解ArcGIS10.0的基本组成，了解Geoway和ArcGIS10.0软件的基本组成和基本功能；了解GIS数据库的相关知识；了解Geoway和ArcGIS9的文件结构和类型，掌握创建这些文件的方法；掌握空间数据和属性数据的输入方法、数据编辑方法；TIN生成、DEM生成、坐标变换的基本方法；掌握栅格数据、矢量数据和属性数据的基本分析方法；掌握数据显示的基本方法以及布局地图的制作和输出方法。
2. 实习内容2.1 Geoway数字化实习采用软件Geoway数据加工平台进行数据采集，使用I49G037012栅格图，自选邻近的数字化4块公里格图块进行网数字化，使用自动跟踪、边角提取等有效的数字化功能对该栅格图进行数字化并输出成图。
2.2 ArcGIS软件学习学习ArcGIS软件，根据指导书中的操作步骤，进行ArcGIS软件的学习，同时学会运用其强大的分析功能进行空间分析，并学会制作地图、生成TIN、DEM等内容。
ArcGIS软件学习主要内容包括： 1) ArcMap 简介 2) 要素及其属性查询3) 专题地图显示4) 属性表的编辑、连接、维护 5) 相互位置查询、空间连接 6) 地图布局与报表 7) 栅格数据生成和显示 8) 栅格空间距离计算 9) 再分类与叠合计算10) 邻近区11) 多边形合并、叠合 12) 地表模型生成、显示 13) 工程中的土方、纵坡14) 视线、视域15) 最佳路径、最近设施、服务区 16) 点、线、多边形要素输入和编辑17) 多边形要素的高级编辑 18) 拓扑规则19) 投影变换、坐标校正 20) 通过转换建立数据库 21) ModelBuilder2.3 运用ArcGIS进行空间分析考核结合Geoway数字化成图，运用ArcGIS软件的空间分析功能，围绕某一主题进行相应的空间分析，要求所用图层不少于2层，运用到的功能不少于3个。
实习四 ArcMap实习1
在Schools这个地图中包含下面的数据层:
• schools 高\中\小学的位置
• runways 机场跑道的位置(location of airport runways)
• 这个练习使用ArcGIS Desktop的教程数据. 缺省安装目录为 C:\ArcGIS\ArcTutor\Map. 该练习要求你安装这一数据.否则,你需 要拷贝该数据到你的可存储的硬盘位置.
2020/5/3
Starting ArcMap 启动ArcMap ArcMap lets you explore your geographic data and create maps for display. 1. Click the Start button on the Windows® taskbar. 2. Point to Programs. 3. Point to ArcGIS. 4. Click ArcMap.
1. 在Layout工具条上,点击 Zoom到 100% . 页面以实际的打印尺寸显示,以便你 可以看到细节.
2.在Layout工具条点击 Pan按钮, and拖动地图到左下,以便你可以看到school的 名称.
2020/5/3
3. 再次点击 Zoom Whole Page 按钮查看整个页面.
2020/5/3
该地图当前显示arterials, noise contour, airport area, and county boundary.
2020/5/3
Moving around the map 在地图中移动
地理空间数据库实训报告
一、实习背景与目的随着我国地理信息产业的快速发展，地理空间数据库技术作为地理信息系统（GIS）的核心组成部分，其重要性日益凸显。
为了提高学生对地理空间数据库技术的实际操作能力，本实训旨在通过实际操作，让学生熟悉地理空间数据库的基本概念、设计、管理和应用，培养学生的空间数据处理和分析能力。
二、实习内容1. 实训环境本次实习采用ArcGIS软件进行地理空间数据库的创建、管理和应用。
ArcGIS是一款功能强大的地理信息系统软件，具有丰富的空间数据处理和分析功能。
2. 实训内容（1）地理空间数据库的基本概念实习首先介绍了地理空间数据库的基本概念，包括空间数据、属性数据、地理空间数据库、空间数据模型等。
（2）地理空间数据库设计实习重点讲解了地理空间数据库的设计方法，包括ER模型设计、空间数据模型设计、数据字典编制等。
（3）地理空间数据库创建实习指导学生使用ArcGIS软件创建地理空间数据库，包括数据库的创建、要素类的创建、字段属性的设置等。
（4）地理空间数据库管理实习指导学生进行地理空间数据库的管理，包括数据的导入导出、数据编辑、数据查询、空间分析等。
（5）地理空间数据库应用实习引导学生利用地理空间数据库进行实际应用，如制作地图、空间分析、决策支持等。
三、实习步骤1. 准备工作（1）安装ArcGIS软件，确保软件运行正常。
（2）收集实习所需的空间数据和属性数据。
2. 实训过程（1）地理空间数据库设计根据实习所需的数据，设计地理空间数据库的ER模型，并绘制ER图。
（2）地理空间数据库创建使用ArcGIS软件创建地理空间数据库，包括数据库的创建、要素类的创建、字段属性的设置等。
（3）地理空间数据库管理导入实习所需的数据，进行数据编辑、数据查询、空间分析等操作。
（4）地理空间数据库应用利用地理空间数据库进行实际应用，如制作地图、空间分析、决策支持等。
3. 实习总结实习结束后，学生需撰写实习报告，总结实习过程中的收获和体会。

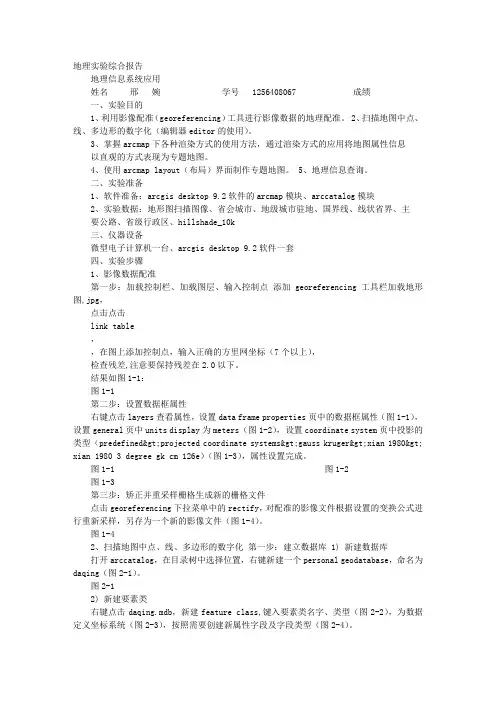

ARCMAP实验报告
地理实验综合报告地理信息系统应用姓名邢婉学号 1256408067 成绩一、实验目的1、利用影像配准（georeferencing）工具进行影像数据的地理配准。
2、扫描地图中点、线、多边形的数字化（编辑器editor的使用）。
3、掌握arcmap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。
4、使用arcmap layout（布局）界面制作专题地图。
5、地理信息查询。
二、实验准备1、软件准备：arcgis desktop 9.2软件的arcmap模块、arccatalog模块2、实验数据：地形图扫描图像、省会城市、地级城市驻地、国界线、线状省界、主要公路、省级行政区、hillshade_10k三、仪器设备微型电子计算机一台、arcgis desktop 9.2软件一套四、实验步骤1、影像数据配准第一步：加载控制栏、加载图层、输入控制点添加georeferencing工具栏加载地形图,jpg，点击点击link table ，，在图上添加控制点，输入正确的方里网坐标（7个以上），检查残差,注意要保持残差在2.0以下。
结果如图1-1：图1-1 第二步：设置数据框属性右键点击layers查看属性，设置data frame properties页中的数据框属性（图1-1），设置general页中units display为meters（图1-2），设置coordinate system页中投影的类型（predefined>projected coordinate systems>gauss kruger>xian 1980>xian 1980 3 degree gk cm 126e）（图1-3），属性设置完成。
图1-1 图1-2 图1-3 第三步：矫正并重采样栅格生成新的栅格文件点击georeferencing下拉菜单中的rectify，对配准的影像文件根据设置的变换公式进行重新采样，另存为一个新的影像文件（图1-4）。
ArcCatalog界面的实习操作
ArcCatalog界面的实习操作
一、实验综述
1、实验目的及要求
实验目的：（1）熟悉ARCGIS软件系统构成；
（2）学习ARCcatalog的对数据的编辑管理等操作。
实验内容：了解arcGIS9的系统大致构成、桌面GIS的模块构成，练习ArcCatalog 主要操作，利用ArcCatalog生成点、线、面状要素的shapefile新文件，体会ARCGIS 中要素分层存贮方式。
2、实验仪器、设备
ARCGIS软件
二、实验步骤
1、启动ArcCatalog：从Arcmap中的快捷方式打开或者从程序栏打开。
2.创建新shapefile线文件
（1）单击“file—New—Shapefile”。
编辑文件属性。
三、实验结果
（2）定义投影坐标系统。
点击“Edit”,进入“空间坐标属性”界面，点击“Select”。
选择“高斯投影坐标系”中的“西安 1980”坐标中的中央经线为114E的坐标系。
3、编辑线文件的属性
4、在Arcmap中点击打开刚刚创建的Shapefile线文件。
5、点击进入编辑状态。
在“Editor”的下拉列表中启动工具。
绘制完后点击保存。
6、根据以上步骤，分别创建点和面的shapefile文件。
三、实验结果。
ArcGIS网络分析(道路网络分析)
网络分析（道路网络分析）一、实验背景与目的背景：网络分析是GIS空间分析的重要功能分。
有两类网络，一为道路（交通）网络，一为实体网络（比如，河流、排水管道、电力网络）。
此实验主要涉及道路网络分析，主要内容包括：(1)最佳路径分析，如：找出两地通达的最佳路径。
(2)最近服务设施分析，如：引导最近的救护车到事故地点。
(3)服务区域分析，如：确定公共设施（医院）的服务区域。
目的：通过对本实习的学习，应达到以下几个目的：(1) 加深对网络分析基本原理、方法的认识；(2) 熟练掌握ARCGIS 下进行道路网络分析的技术方法。
(3) 结合实际、掌握利用网络分析方法解决地学空间分析问题的能力。
二、实验步骤(一)数据准备（1）软件准备：ArcMap, 要求有网络分析扩展模块的许可授权（2）数据准备：Shape文件创建网络数据集（高速公路：Highways, 主要街道：Major Streets, 公园：Parks，湖泊：Lakes，街道：Streets）Geodatabase网络数据集：NetworkAnalysis.mdb：包含：街道图层：Streets 仓库图层：Warehouses 商店图层：Stores(二)操作步骤A.最佳路径分析根据给定的停靠点，查找最佳路径（最省时的线路）1.1 数据准备（1）双击ArcMap工程，或从ArcMap中打开工程EX10_1.mxd。
（2）在工具栏显区点右键打开或执行菜单命令[View-视图]>>[Toolbars-工具栏],并点击［Network Analyst］以显示网络分析工具栏。
1.2 创建路径分析图层在网络分析工具栏[ Network Analyst]上点击下拉菜单[Network Analyst],然后点击［NewRoute］菜单项.此时在网络分析窗口[ Network Analyst Window]中包含一个空的列表，显示停靠点(Stops),路径（Routes），路障（Barriers）的相关信息。
万方科技学院地理信息系统实习报告
《地理信息系统》实习报告学期：专业班级：姓名：学号：指导教师：实习项目：ArcGIS软件操作一、实习目的及要求1、了解ArcGIS的软硬件环境及安装过程；2、熟悉ArcGIS的主要特点、功能与用户整体界面，实现数据的采集组织、数据提取、数据转换以及空间分析等操作。
二、实习准备1、软、硬件环境简介（操作系统、软件系统）2、数据文件介绍三、实习内容及主要过程1、初始ArcGIS软件ArcMap窗口主要由主菜单、标准工具栏、窗口内容表、地图显示窗口、绘图工具和状态条等6部分组成。
在ArcMap中进行各种操作时，操作对象是一个地图文档。
一个地图文档可以包含多个数据框架，根据数据集依次形成数据框架。
一个地图文档存储在扩展名为.mxd 文件中。
2、空间数据的采集与组织包括以下内容和过程：1打开工作空间执行菜单命令开始/所有程序/ ArcGIS/ ArcMap；当出现 ArcMap 对话框时, 点击“A 空地图”按钮，然后点击“OK”确定，将看到ArcMap的工作空间。
2新建数据源，关闭数据源新建和删除数据集、复制和移动数据集、输出地图。
（1）新建数据源（2）关闭数据源新建和删除数据集、复制和移动数据集①右键点击数据库某一文件，选择New（新建）/Feature Dataset（要素集）。
②在出现的对话框中输入要素集的名称如“万方科技学院”、点击“下一步”按钮选择指定一个坐标系。
在这里，我们通过名称前的“＋”号设定坐标系为：GCS_WGS_1984（即依次点击选择Geographic Coordinate System/World/WGS 1984），WGS 1984是一种被GPS 采用的地理坐标系。
点击“下一步”不作任何修改直至点按“Finish”完成结束。
（3）输出地图可将ArcMap中的图层导出为Shapefile文件、文件和个人地理数据库要素类以及SDE要素类3、空间数据处理包括以下内容：地图裁剪、数据类型转换（数据集之间的转换、网络数据集和线数据集的转换、网络数据集和点数据集的转换）、拓扑处理、重新计算范围和重建空间索引等。
GIS原理实习报告讲解
《地理信息系统原理课程综合实习》实习报告班级：09031姓名：吴煜晖学号：2009302590123指导老师：孙朝辉武汉大学遥感信息工程学院目录一、实习目的 (2)二、实习内容 (2)1、Geoway实习 (2)2、ArcGIS数据建库及空间分析综合实习 (2)（1）AUTOCAD成图 (2)（2）DXF转换为Coverage (3)（3）绘制专题地图以及报表的生成 (3)（4）ArcGIS地理数据综合空间分析 (3)（5）通过转换建立数据库 (3)三、实习实现思路和方法 (4)1、Geoway实习 (4)（1）创建工程 (4)（2）图像配准 (4)（3）数据输入 (4)（4）查图和编图 (5)（5）图幅整饰 (5)2、AUTOCAD成图 (6)（1）数据整理 (6)（2）图幅拼接 (6)（3）数字化分类提取 (6)（4）检查和保存 (7)3、DXF转换为Coverage (7)（1）原图层层转换 (7)（2）背景层转换 (7)（3）建立拓扑关系 (7)（4）编辑及查错改错 (8)（5）属性输入 (9)（6）成果查错 (9)4、绘制专题地图以及报表的生成 (10)（1）绘制专题地图 (10)（2）设计报表 (10)5、ArcGIS地理数据综合空间分析 (10)（1）缓冲区分析 (11)（2）叠置分析 (11)6、通过转换建立数据库 (11)四、实习成果图 (11)1、Geoway成果图 (11)2、在ArcWorkstation中显示的Coverage (13)3、由Coverage建立的含统计信息和报表的mxd (14)4、由Coverage进行空间分析后的mxd (15)5、Geodatabase建库后在Arccaotlog中显示的无拓扑错误信息的Polygon图层 (16)五、总结与体会 (17)一、实习目的这次实习是为学习和理解《地理信息系统原理》课程的相关知识而专门设计的。
实习目的：通过实习，加深对地理信息系统的组成、功能、数据库以及数据输入、数据编辑、数据分析、数据显示输出等基本概念、理论和方法的理解和掌握。
地理信息系统实习操作指南
目录 ........................................................................................................................ 错误！未定义书签。
实习一ArcMap地图符号的制作 .. (2)1点状符号的制作 (2)2线状符号的制作 (3)3面状符号的制作 (7)实习二ArcMap 数据编辑 (10)实习三ArcMap统计图和统计表的制作 (12)1、ArcMap统计图的制作 (12)2、ArcMap统计报告的制作 (14)实习四地图数据组的操作 (18)实习五、ArcMap属性表操作和查询检索 (20)实习六ArcMap空间分析 (24)1缓冲和叠加分析 (24)2空间数据的合并 (28)3空间数据的裁剪 (29)实习七工具条定制创建 (31)1、学会汉化界面 (31)2、学会组装常用的命令 (31)3、了解用VB创建新命令的原理 (33)实习八ArcCatalog (34)1.Coverage创建 (34)r表创建（与1类似） (37)3.建立拓扑关系1）右击需要建立拓扑关系的Coverage，弹出快捷菜单选择Properties对话框 (37)4.Shp创建（与1类似） (37)5.Shp坐标系统的定义 (37)实习九ArcMap和ArcCatalog 关联 (39)实习十ArcToolbox (41)实习十一地图数字化(综合实习) (43)实习一数据的导入和采集 (43)1、GPS采集的数据转化地图数据 (43)2 在ArcView中读.dgn文件 (44)3 在ArcView中读.TIFF格式（遥感影像）文件 (45)4加载JPEG格式数据(数据来源：兰坪县地质图) (46)5地图数据采集――屏幕矢量化 (46)实习二ArcView 中的数据的查询、 (51)检索、空间分析、统计计算 (51)实习一ArcMap地图符号的制作学习目的：根据地图制作的需要及自已的意愿，设置和生成属于自已的地图符号。
