MVR蒸发器控制系统
MVR蒸发技术简介
MVR蒸发技术简介一、MVR介绍MVR是Mechanical Vapor Recompression 的英文简称，是利用机械压缩二次蒸汽实现重复使用的蒸发方法。
MVR的基本原理是通过用压缩机把蒸发时生成的二次蒸汽压缩，提高其压力和温度，并最终返回蒸发器替代源蒸汽加热，这样形成一个加热→二次汽→加热的闭环。
理论上二次蒸汽的热量和质量要低于源蒸汽，但在实际压缩过程需要补充少量水去过热，这样压缩后蒸汽量与加热蒸汽基本相同，可完全取代源蒸汽并最终实现了“0”蒸汽蒸发，蒸发连续运转仅仅消耗压缩机所用电能。
二、MVR的优缺点（一）优点：1、非常节能当蒸发系统运行平稳后，MVR可以百分百利用二次汽热能，这一点和多效蒸发不同。
多效蒸发最后一效的二次汽通常利用率很低甚至无法利用，既然得不到100%利用，那么不被利用的二次汽通常需要冷却和真空除不凝气，这样又会有一部分能耗。
MVR不存在这类缺点，蒸发产生的二次汽百分百会被自身冷凝成水，如果预热流程设计得好，通常冷凝水的温度会比进料温度稍高一些，即二次汽冷凝水的余热都会被利用，因此MVR的能耗比多效蒸发低很多。
2、无蒸汽硬性需求MVR运行过程不需要蒸汽，可以解决一个蒸汽供应有困难企业的蒸发问题，而在环保要求越来越严格的今天，这类企业越来越多，因此非常适合国情。
3、蒸发温度可控对于热敏性物质蒸发而言，MVR与之是天作之合，例如奶类、果汁类、糖类、氧化胺、制药等等一系列物质，MVR可在蒸发过程很好地保护这些物质不变质变色，这些是多效蒸发所不能给予的。
（二）缺点1、电能需求MVR适用于有电能优势的企业，虽然MVR耗能要比多效低很多，但是由于所消耗的能量是电，多效蒸发消耗的是汽，电价和汽价以及投资等等综合起来，会有一部分企业生产成本不一定合算。
2、投资成本MVR是一个需要设备优良、控制系统完善的蒸发系统，都对于小型装置而言，MVR投资会比多效蒸发高很多，对于蒸发量达到每小时上百吨的大型装置，MVR会和多效蒸发相近。
MVR蒸发器详细介绍
MVR蒸发器（Mechanical Vapor Recompression ）简称mvr，是一个蒸发器，采用重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的节能技术。
早在60年代，德国和法国已成功的将该技术用于化工、食品、造纸、医药、海水淡化及污水处理等领域。
MVR蒸发器工作原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。
效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。
产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。
设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。
产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。
产品的浓缩度在50%左右时仅MVR蒸发器就能完成，当所需浓度为60%时则需安装闪蒸设备。
机械再压缩原因：1、单位能量消耗低2、因温差低使产品的蒸发温和3、由于常用单效使产品停留时间短4、工艺简单，实用性强5、部分负荷运转特性优异6、操作成本低蒸发器某一效的二次蒸汽不能直接作为本效热源，只能作为次效或次几效的热源。
蒸发结晶图文详解MVR蒸发器机构原理及特点
蒸发结晶图⽂详解MVR蒸发器机构原理及特点⼀、MVR⼯艺介绍1、MVR原理MVR是蒸汽机械再压缩技术，（mechanical vapor recompression ）的简称。
MVR蒸发器是重新利⽤它⾃⾝产⽣的⼆次蒸汽的能量，从⽽减少对外界能源的需求的⼀项节能技术。
MVR其⼯作过程是将低温位的蒸汽经压缩机压缩，温度、压⼒提⾼，热焓增加，然后进⼊换热器冷凝，以充分利⽤蒸汽的潜热。
除开车启动外，整个蒸发过程中⽆需⽣蒸汽从蒸发器出来的⼆次蒸汽，经压缩机压缩，压⼒、温度升⾼，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使⽤，使料液维持沸腾状态，⽽加热蒸汽本⾝则冷凝成⽔。
这样原来要废弃的蒸汽就得到充分的利⽤，回收潜热，提⾼热效率，⽣蒸汽的经济性相当于多效蒸发的30效。
为使蒸发装置的制造尽可能简单和操作⽅便，可使⽤离⼼式压缩机、罗茨式压缩机。
这些机器在1：1.2到1：2压缩⽐范围内其体积流量较⾼。
2、MVR⼯艺流程系统由单效或双效蒸发器、分离器、压缩机、真空泵、循环泵、操作平台、电器仪表控制柜及阀门、管路等系统组成，结构简单，操作维护⽅便。
⼆、蒸发器介绍1、MVR降膜蒸发器⼯作原理：物料原液从换热器上管箱加⼊，经过布液器把物料分配到每根换热管内，并且沿着换热管内壁形成均匀的液体膜，管内液体膜在向下流的过程中被壳程的加热蒸汽加热，边向下流动边沸腾并进⾏蒸发。
到换热管底端物料变成浓缩液和⼆次蒸汽。
浓缩液落⼊下管箱，⼆次蒸汽进⼊⽓液分离器。
在⽓液分离器中⼆次蒸汽夹带的液体飞沫被去除，纯净的⼆次蒸发从分离器中输送到压缩机。
压缩机把⼆次蒸汽压缩后作为加热蒸汽输送到换热器壳程⽤于蒸发器热源。
实现连续蒸发过程。
特点：1、换热效率⾼2、占地⾯积⼩3、物料停留的时间短，不易引起物料变质。
4、适⽤于较⾼粘度的物料。
应⽤范围：降膜蒸发器适⽤于MVR蒸发结晶过程预浓缩⼯序，可以蒸发粘度较⼤的物料，尤其适⽤于热敏性物料，但不适⽤处理有结晶的物料。
机械式蒸汽再压缩(MVR)蒸发器操作说明书
3.35自动化控制系统
MVR蒸发系统控制中心，通过对马达转速的调节，阀门、流量计、温度、压力的控制，以达到自动蒸发、清洗、停机等操作。自动报警保护系统不受损坏，保持系统动态平衡。
本套设备拥有触摸屏和上位机两套操作系统，操作更方便，观察更直接，容错性能更强。
机械蒸汽再压缩蒸发器的操作原理类似于热泵。蒸汽冷凝液的能量常用来预热产品进料，因此浪费的热量就大大减少。根据设备的操作条件，有时需要少量的额外蒸汽补充，有时又需剩余的蒸汽冷凝来保持蒸发器总体的热平衡和保证操作条件的稳定。
2.1 产品优势
节能：热效率高，节省能源，比能耗低，蒸发１t水的能耗大约是传统蒸发器的1/6到1/5。
天然有机产品工业
发酵液
谷氨酸、赖氨酸、甜菜碱
胶与明胶
技术明胶、食用明胶、皮胶
提取物
橡胶提取物
粘稠水
屠宰场废水、渔业加工废水、果皮压榨水、纤维压榨水、纤维板压榨水
有机废水
洗涤水、淀粉械式蒸汽再压缩（MVR）蒸发器，其原理是利用高能效蒸汽压缩机压缩蒸发产生的二次蒸汽，把电能转换成热能，提高二次蒸汽的焓，被提高热能的二次蒸汽打入蒸发室进行加热，以达到循环利用二次蒸汽已有的热能，从而可以不需要外部鲜蒸汽，通过蒸发器自循环来实现蒸发浓缩的目的。通过PLC、工业计算机（FA）、组态等形式来控制系统温度、压力、马达转速，保持系统蒸发平衡。从理论上来看，使用MVR蒸发器比传蒸发器节省80%以上的能源，节省90%以上的冷凝水，减少50%以上的占地面积。设备原理意图如下：
6预热后的90℃物料进入蒸发器后，和压缩后升高到100℃的二次蒸汽进行换热，整个系统达到热平衡，此时压缩机的轴功率为30*2kw。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR蒸发器（Mechanical Vapor Recompression Evaporator）是一种利用机械压缩蒸汽来提高蒸发效率的设备。
它适用于各种蒸发工艺，如海水淡化、废水处理、食品加工等。
本文将详细介绍MVR蒸发器的工作原理及其主要组成部分。
一、MVR蒸发器的工作原理MVR蒸发器的工作原理基于蒸汽压缩循环。
其主要步骤如下：1. 进料：原料液体通过进料管道进入蒸发器。
通常，进料液体含有溶解物质或溶解气体。
2. 加热：原料液体在蒸发器内被加热，使其温度升高，部分液体转化为蒸汽。
3. 分离：蒸汽与未蒸发的液体通过分离器进行分离。
分离器通常采用离心分离器或重力分离器。
4. 压缩：蒸汽通过压缩机被压缩，增加其压力和温度。
压缩机通常采用离心式或轴流式压缩机。
5. 再加热：压缩后的蒸汽通过换热器再次加热，以提高其温度。
6. 再循环：再加热后的蒸汽被再循环到蒸发器，与进料液体进行热交换。
这样，蒸汽的能量被传递给进料液体，使其蒸发。
7. 凝结：部分蒸汽在蒸发器中冷却并凝结成液体，形成所需的浓缩物。
这些浓缩物可以通过排出管道排出。
8. 排出：未蒸发的液体通过排出管道排出系统。
通过这个循环过程，MVR蒸发器可以实现高效的蒸发效果，从而达到浓缩液体或回收溶剂的目的。
二、MVR蒸发器的主要组成部分1. 蒸发器：蒸发器是MVR蒸发器的核心组件。
它通常由加热管束、分离器和蒸发室组成。
加热管束用于加热进料液体，使其蒸发。
分离器用于将蒸汽与未蒸发的液体分离。
2. 压缩机：压缩机是MVR蒸发器中的关键组件。
它负责将蒸汽压缩，增加其压力和温度。
压缩机的类型可以是离心式或轴流式。
3. 换热器：换热器用于蒸汽的再加热。
它将压缩后的蒸汽与再循环的蒸汽进行热交换，提高蒸汽的温度。
4. 分离器：分离器用于将蒸汽与未蒸发的液体分离。
它可以采用离心分离器或重力分离器。
5. 控制系统：控制系统用于监测和控制MVR蒸发器的运行。

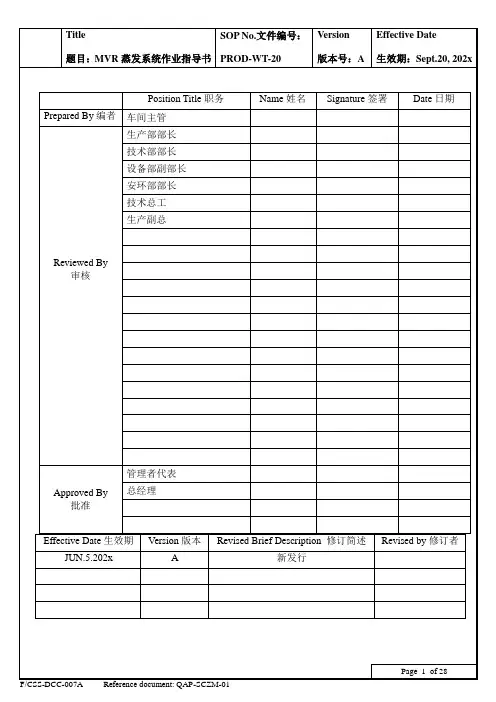

MVR蒸发系统作业指导书
1.4双效系统操作规程
（一）
第一步：程序启动后，开启系统保护程序；
第二步：启动转料泵P-0111A/B，同时执行进料自控程序，以设定的流量向系统进料向一效循环系统内进料。
4）检查气动阀门状态：
（1）在上位机控制屏上，手动启闭所有气动阀门一次，现场派一名人员进行逐个核对，保证正常工作；
（2）开始进料之前，检查气动开关阀门和气动调节阀门均处于关闭状态。
5）逐一检查所有手动阀门状态
（1）首先要保证所有手动阀门能够正常启闭，无卡死现象，然后按照如下要求检查状态：
（2）排净和排污及放空阀均处于关闭位置，清洗管路阀门处于关闭状态。
注意事项：进料过程中，按照程序设定，结晶分离器V-0104液位达到设定值，循环泵自动启动（泵启动后观察泵出口压力和分离器视镜，检查泵的工作情况）。
（二）
进料完毕后，若液相温度没有达到蒸发温度，缓慢打开强制循环加热器的生蒸汽预热阀AV09，将系统内物料加热至88℃。温度达到后关闭生蒸汽预热阀门AV09，预热结束。
（3）旁通阀门处于关闭状态。
（4）其他所有手动阀门均处于开启状态，根据现场情况，开度大小均已调好，不必再动。
1.2闪护程序；
第二步：启动进料泵P-0101A/B，同时执行进料自控程序，以设定的流量向系统进料向闪蒸系统内进料。
第三步：当闪蒸分离器V-0101内的液位LT-0201达到设定液位（可调节，参考值2000mm）时，启
同时关闭循环开关阀门GV09，稳定FICA0403的流量为3m³/h（可调）的流速度向增稠器内连续出料，带增稠器溢流出母液后开始向离心机出料。当母液罐的液位达到500mm时，开启母液泵同时使母液罐内液位保持稳定。稳定回料量，将富集高COD母液转向焚烧炉焚烧处理，排料量根据实际情况操作。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR蒸发器是一种高效能的蒸发设备，其工作原理是利用机械能将低温低压的蒸汽压缩成高温高压的蒸汽，然后通过传热器将热量传递给被蒸发物质，使其蒸发浓缩。
1. 蒸发器的组成MVR蒸发器主要由压缩机、传热器、蒸发室、分离器和冷凝器等组成。
压缩机是核心部件，用于将低温低压的蒸汽压缩成高温高压的蒸汽。
传热器用于将热量传递给被蒸发物质，使其蒸发浓缩。
蒸发室是蒸发过程的主要场所，被蒸发物质在其中蒸发浓缩。
分离器用于将蒸汽和被蒸发物质分离。
冷凝器用于将蒸汽冷凝成液体。
2. 工作原理MVR蒸发器的工作原理可以分为以下几个步骤：(1) 压缩蒸汽产生：蒸汽由压缩机压缩，使其温度和压力升高。
(2) 热量传递：高温高压的蒸汽通过传热器，将热量传递给被蒸发物质，使其蒸发浓缩。
(3) 蒸发浓缩：被蒸发物质在蒸发室中接收热量，蒸发成蒸汽，浓缩成液体。
(4) 蒸汽分离：蒸汽和液体被送入分离器，通过分离器将蒸汽和液体分离。
(5) 蒸汽冷凝：分离后的蒸汽进入冷凝器，被冷却成液体，以便重新进入压缩机进行再次压缩。
3. MVR蒸发器的优势MVR蒸发器相比传统的热力蒸发器具有以下优势：(1) 节能高效：MVR蒸发器利用机械能进行压缩，不需要外部热源，能够实现能量的循环利用，节约能源。
(2) 环保节能：MVR蒸发器不需要燃料燃烧，不产生废气和废水，对环境友好。
(3) 操作简便：MVR蒸发器具有自动控制系统，操作简单方便，不需要专业人员操作。
(4) 适合范围广：MVR蒸发器适合于各种浓缩物质，能够处理高浓度、高黏度的物质。
4. 应用领域MVR蒸发器广泛应用于化工、制药、食品、饮料、纸浆造纸、环保等领域。
例如，在制药行业中，MVR蒸发器可以用于浓缩药物溶液，提高产品纯度；在食品格业中，MVR蒸发器可以用于浓缩果汁、乳制品等；在纸浆造纸行业中，MVR蒸发器可以用于浓缩纸浆液，减少废水排放。
总之，MVR蒸发器是一种高效能、节能环保的蒸发设备，通过机械能将低温低压的蒸汽压缩成高温高压的蒸汽，实现被蒸发物质的蒸发浓缩。
MVR蒸发器工作原理
MVR蒸发器工作原理MVR蒸发器是一种利用机械压缩蒸汽回收能量的设备，广泛应用于化工、制药、食品、环保等行业中的蒸发过程。
它通过将高温高压的蒸汽压缩成低温低压的蒸汽，再利用这部分压缩蒸汽的热量来加热进料液体，实现液体的蒸发浓缩。
MVR蒸发器由压缩机、蒸发器、冷凝器和循环系统等组成。
下面将详细介绍MVR蒸发器的工作原理。
1. 压缩机MVR蒸发器中的压缩机是核心部件，它将低温低压的蒸汽吸入，经过压缩后输出高温高压的蒸汽。
压缩机采用离心式或螺杆式结构，通过转子的高速旋转产生离心力或螺旋运动，将蒸汽压缩。
2. 蒸发器蒸发器是MVR蒸发器中的关键组件，它用于将进料液体加热并蒸发。
进料液体通过蒸发器内的管道，与压缩蒸汽进行热交换，从而实现液体的蒸发浓缩。
蒸发器内部通常采用多管式或板式结构，以增加热交换面积，提高蒸发效率。
3. 冷凝器冷凝器用于将蒸发后的蒸汽冷凝成液体，并回收其潜热。
冷凝器通常采用管壳式或板式结构，通过与冷却介质（如水）进行热交换，使蒸汽迅速冷凝成液体，释放出大量的热量。
4. 循环系统循环系统是MVR蒸发器中的关键组成部分，它将冷凝后的液体通过泵送回蒸发器，实现液体的循环。
循环系统通常包括泵、管道和阀门等设备，用于控制液体的流动和压力。
MVR蒸发器的工作原理如下：1. 初始状态：压缩机处于停止状态，进料液体通过进料管道进入蒸发器，与蒸发器内的管道接触，开始进行热交换。
2. 压缩蒸汽产生：当进料液体与蒸发器内的管道接触时，蒸汽从压缩机中吸入，通过蒸发器内的管道与进料液体进行热交换，使进料液体逐渐升温。
3. 液体蒸发：随着进料液体的升温，其中的溶解物质开始蒸发，液体逐渐浓缩。
蒸发后的蒸汽与进料液体继续进行热交换，从而提高热效率。
4. 蒸汽冷凝：蒸发后的蒸汽进入冷凝器，与冷却介质进行热交换，迅速冷凝成液体，并释放出大量的热量。
5. 液体循环：冷凝后的液体通过循环系统中的泵送回蒸发器，继续进行循环，实现液体的蒸发浓缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MVR蒸发器自动控制系统
一、 MVR蒸发器简介
MVR是英文Mechanical Vapor Recompression的缩写，始于欧美，
是国外有着几十年的成熟节能技术。
其原理如图一所示，是利用高能效蒸汽压缩机，对蒸发产生的二
次蒸汽压缩做功，二次蒸汽热焓H1增加到H2，压力P1升至P2，温
度T1升至T2。被压缩后的二次蒸汽（H2，P2，T2），被送往蒸发
系统的加热器，对系统内的料液再进行加热，释放热能的二次蒸汽冷
凝后离开蒸发系统。系统内料液浓度被提高。整个系统运行时所需要
的能量就是将二次蒸汽热焓H1增加到H2所需要的电能，其他能量
消耗极少。
由于MVR蒸发器具有占地面积小、能耗低等诸多优点，所以
被广泛用于各种浓缩结晶的行业，在很多行业大有取代传统蒸发器的
趋势。
图二
二、MVR蒸发器控制系统
为了满足系统控制要求，北京春景辉节能环保科技有限公司（下
称春景辉公司）采用西门子S7-300PLC和WINCC来实现蒸发过程的自
动控制，程序均为自主开发。
1、PLC控制系统
西门子S7-300是模块化PLC，可以满足中、小规模控制的性能
要求，各种性能的模块可以非常好地满足和适应自动化控制任务，特
别适用于汽车工业、环境技术、采矿、化工厂、生产技术以及食品加
工等领域。
春景辉公司采用西门子S7-300 PLC，经过长期的经验积累与完
善，已经拥有一套自主开发的、适合MVR蒸发器特点的、功能完善的
PLC控制程序。程序中通过各种连锁控制及保护机制，在保证安全稳
定的前提下，实现MVR蒸发器的全自动运行。程序包含以下几个重要
功能，来实现系统的全自动运行。
（1）、压缩机作为MVR蒸发器的核心部件，程序中对压缩机采
取了各种连锁控制及保护机制，保证压缩机的安全运行。
（2）、系统自动进料功能，通过程序，PLC根据相关传感器的
反馈信号调节进料泵的转速，实现系统的连续进料。
（3）、系统自动排料功能，通过程序，PLC根据相关传感器的
反馈信号调节出料阀的开度，实现浓缩液的浓度稳定在系统的设定
值。
（4）、系统具有远程通讯和远程控制的功能，根据要求预留相
应的通讯接口等。
其它功能保护及具体程序等会根据不同设备进行完善和优化，这
里不再赘述。
2、上位机WINCC
春景辉公司上位机软件采用西门子公司的WINCC组态软件，结
合WINCC的优点，通过自主研发，已经拥有一套适合MVR蒸发器的上
位机控制系统，并且在很多行业成功运行，系统主界面见图二所示。
从图中可以看出，界面非常形象的展现出了整个设备的工艺流
程，各水泵、阀门等控制对象也很清楚的显示出来。通过友善的控制
界面，操作员会很方便的对每个控制对象进行控制。
此外，本公司上位机系统还有还具有报警记录和数据记录等功
能，可以永久性的记录设备运行中的报警信息和重要数据，以便操作
人员及维修人员对设备的维护和保养。
图二
三、总结
MVR蒸发器技术在国内的应用已经日趋成熟，和传统蒸发器比
较，MVR蒸发器具有众多比克比拟的优点，所以在国内的应用已经越
来越多。春景辉公司是专业的MVR蒸发器制造商，无论是在工艺设计
方面还是电气空控制方面，都有丰富的经验，设备成功率达到100%。
