电工基础》期末试卷
2016年 春季 学期
《电工基础》期末考试试卷（闭卷）
学号： 班级： 姓名： 分数：
一、填充题（每空1分，共24分）
1、电路是由 导线 和 等组成的闭合回路。
2、电路通常有 、 、 三种状态。
3、工频电流的周期T= s、频率ƒ= Hz，角频率ω= rad/s。
4、 、 和 是确定一个正弦量的三要素，它们分
别表示正弦量变化的幅度、快慢和起始状态。
5、由一个或几个元件首尾相接构成的无分支电路称为 ；任一闭合路径
称为 。
6电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。从能量
上来看，电容器是一种 元件，而电阻器则是 元件。
7、荧光灯电路主要由 、 和 组成。
8、在RLC串联电路中，已知电阻、电感和电容两端的电压都是100V，那么电路的端
电压是 V。
9、 电感对交流电的阻碍作用称为 。若线圈的电感为0.6H，把线圈接在频
率为50Hz的交流电路中， LX= Ω。
10、磁场间相互作用的规律是同名磁极相互 ，异名磁极相互 。
二、是非题 (每题2分，共28分)
( )1、直流电路中，有电压的元件一定有电流。
( )2、电路中选择的参考点改变了，各点的电位也将改变。
( )3、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的。
( )4、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。
( )5、自感电动势的大小与线圈本身的电流变化率成正比。
( )6、若干只不同容量的电容器并联，各电容器所带电荷量均相等。
( )7、正弦交流电电路中无功功率就是无用功率。
( )8、若某正弦量在t=0时的瞬时值为正，则该正弦量的初相为正；反之则为负。
( )9、正弦交流电的平均值就是有效值。
( )10、两个同频率正弦量的相位差，在任何瞬间都不变。
( )11、如果两个同频率的正弦电流在某一瞬间都是5A，则两者一定同相且幅值
相等。
( )12、正弦交流电的相位，可以决定正弦交流电在变化过程中瞬时值的大小和正
负。
( )13、通常照明用交流电电压的有效值是220V，其最大值即为380V。
( )14、只有同频率的几个正弦量的矢量，才可以画在同一个矢量图上进行分析。
三、选择题（每题2分，共24分）
( )1、下列属于电磁感应现象的是( )。
A 通电直导体产生磁场 B 通电直导体在磁场中运动
C 变压器铁心被磁化 D 线圈在磁场中转动发电
( )2、线圈自感电动势的大小与( )无关。
A 线圈的自感系数 B 通过线圈的电流变化率
C 通过线圈的电流的大小 D 线圈的匝数
( )3、判断通电导线或通电线圈产生磁场的方向用( )。
A 右手定则 B 右手螺旋法则 C 左手定则 D 楞次定律
( )4、在匀强磁场中，原来载流导线所受的磁场力为F，若电流增加到原来的两
倍，而导线的长度减少一半，这时载流导线所受的磁场力为( )。
A F B F/2 C 2F D 4F
( )5、两个相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比
为( )。
A 1:4 B 4:1 C 1:2 D 2:1
( )6、两个电容器并联，若C1=2C2，则C1、C2所带电荷量q1、q2的关系是( )。
A q1=2q2 B 2q1=q2 C q1=q2 D 无法确定
( )7、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出
电流方程和电压方程的个数分别为( )。
A 3、4 B 3、7 C 2、5 D 2、6
( )8、两个同频率正弦交流电流1i与2i的有效值各为40和30A，,当1i+2i的有效值
为50A 时，1i与2i的相位差是 ( )。
A 0° B 180° C 45° D 90°
( )9、纯电感电路中，已知电流的初相为-60°，则电压的初相角为( )。
A 30° B 60° C 90° D 120°
( )10、某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为
20Ω，则线圈的感抗为( )。
A 20Ω B 16Ω C 8Ω D 32Ω
( )11、两纯电感串联，1LX=10Ω，2LX=15Ω，下列结论正确的是( )。
A 总电感为25H B 总感抗LX=2212LLXX
C 总感抗为25Ω D 总感抗随交流电频率增大而减小
( )12、交流电路中提高功率因数的目的是( )。
A 增加电路的功率消耗 B 提高负载的效率
C 增加负载的输出功率 D 25h提高电源的利用率
四、计算题（每题4分，共24分）
1、有一个电炉，炉丝长50m，炉丝用镍铬丝，若炉丝电阻为5Ω，问这根炉丝的截面
积是多大？（镍铬丝的电阻率取1.1×10-6Ω.m）
2、电源的电动势为1.5V，内电阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电
流和端电压。
3、在0.4T的匀强磁场中，长度为25cm的导线以6m/s的速度做切割磁感线的运动，
运动方向与磁感线成30º，并与导线本身垂直，求导线中感应电动势的大小。
4、一个线圈的自感系数为0.5H，电阻可以忽略，把它接在频率为50Hz、电压为220V
的交流电源上，求通过线圈的电流。若以电压作为参考正弦量，写出电流瞬时值表达式。
5、 在RLC串联电路中，已知电路端电压U=220V，电阻R=8Ω，感抗XL=10Ω，容抗
XC=4Ω。求：（1）电路中的总阻抗和电流有效值；（2）电阻、电感、电容两端的电压；（3）
端电压和电流之间的相位差。
6、已知一个正弦交流电的频率是50Hz，有效值是5A，初相是-2 ，写出它的瞬时值
表达式。
《电工基础》期末试题
读书破万卷 下笔如有神 20XX年秋《电工基础》期末考试试题及答案 一、填空题（共10小题，每题2分） 1、电路是由 、 、 、 等组成的闭合回路。 2、家居生活所用的电为交流电，其电压有效值为 伏。 3、安全电压是 伏。 4、R1＝５Ω，R2＝３Ω，如果两个电阻串联，总电阻为 Ω。 5、用万用表测电阻，每次换倍率档时，都应该重新 。 6、恒压源提供 ，恒流源提供 。 7.感应电流产生的磁场，总是阻碍引起感应电流的 磁场 变化，这就是楞次定律。 8、电动机由 、 两个基本部分组成。 9、三相交流电指的是哪三相 、 、 。 10、电压与电动势的区别是 电动势只存在于电源内部 。 11.电源电动势的大小由 电源本身 的性质决定，与外电路无关。 12.两个或两个以上的电阻依次连接起来，中间无分支的连接方式叫 串联 。 13.电阻并联电路的电阻值越小分配的 电压越大 。 14.对电路中的任一节点，流进节点的 电流之和 等于流出节点的电流之和。 15.两个彼此绝缘的导体构成的器件，叫 电容器 。 16.使电容器的极板带电的过程称作 充电 。 17.在匀强磁场中，垂直于磁场方向的平面的面积与 磁感应强度的乘积， 称作穿过这个平面的磁通。 18.电位的参考点可任意选取，一般我们选 大地 或电路中的公共点为零电位。 19.基尔霍夫第二定律也叫回 路电压定律， 可简写为KVL，它描述了一个闭合回路中各部分电压的相互关系。 20.电容器串联时，等效电容的倒数为各电容的 倒数这和 。 二、选择题（共10小题，每题2分） 1. 电荷的基本单位是（ C ）。 A．安秒 B. 安培 C. 库仑 D. 千克 2． 1安培等于（ B ）微安。 A. 103 B. 106 C. 109 D. 102 3. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。 A. 相同 B. 较大 C. 较小 4. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ A ）电路进行计算的。 A. 单电源 B. 较大 C. 较小 D. R、L 5．电路主要由负载、线路、电源、（ B ）组成。 A. 变压器 B. 开关 C. 发电机 D. 仪表 6．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。 A. 左手定则 B. 右手定则 C. N-S D.正电荷 E. 负电荷 7、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的读书破万卷 下笔如有神 （ B ）代数和。 A. 电流 B. 电量(电荷) C. 电流强度 D. 功率 8．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ D ）有关。 A. 温度 B. 湿度 C. 距离 D. 材质 9. 两根平行导线通过同向电流时,导体之间相互( D )。 A. 排斥 B. 产生磁场 C. 产生涡流 D. 吸引 10. 感应电流所产生的磁通总是 ( C )原有磁通的变化。 A. 影响 B. 增强 C. 阻止 D. 衰减 11．串联电路中, 电压的分配与电阻成( A )。 A. 正比 B. 反比 C. 1:1 D. 2:1 12．并联电路中, 电流的分配与电阻成( B )。 A. 正比 B. 反比 C. 1:1 D. 2:1 13．线圈中感应电动势的放行可以根据( C )定律, 并应用线圈的右手螺旋定则来判定。 A. 欧姆 B. 基儿霍夫 C. 楞次 D. 戴维南 14．磁通的单位是( B )。 A. B B. WB C. T D. MB E. F 15. 串联电路具有以下特点( C )。 A. 串联电路中各电阻两端电压相等 B. 各电阻上分配的电压与各自电阻的阻值成正比。 C. 各电阻上消耗的功率之和等于电路所消耗的总功率 D. 流过每一个电阻的电流不相等 16．电容器并联电路有如下特点( A )。 A. 并联电路的等效电容量等于各个电容器的容量之和 B. 每个电容两端的电流相等 C. 并联电路的总电量等于最大电容器的电量 D. 电容器上的电压与电容量成正比 17. 油浸变压器在正常情况下为使绝缘油不致过速氧化, 上层油温不宜超过( B )℃。 A. 75 B. 85 C. 95 D. 105 18. 变压器绝缘自投入运行后, 在允许条件下运行, 其寿命可达( B )年。 A. 25～30 B. 20～25 C. 15～20 D. 10～15 19. 变压器运行中的电压不应超过额定电压的( C )。 A. ±2.0% B. ±2.5% C. ±5% D. ±10% 20. 参考点也叫零点位点它是由（ A ）的。 A.人为规定 B.参考方向决定的 C.电位的实际方向决定的 D.大地性质决定的 21、 线圈磁场方向的判断方法用（ B ）。 A.直导线右手定则 B.螺旋管右手定则 C.左手定则 D.右手发电机定则 22.星形连接时三相电源的公共点叫三相电源的（ A ）。 A．中性点 B. 参考点 C. 零电位点 D. 接地点 23.三相电动势的相序为U-V-W称为（ B ） A. 负序 B. 正序 C. 零序 D. 反序 读书破万卷 下笔如有神 24.在变电所三相母线应分别涂以（ B）色,以示正相序 A. 红、黄、绿。 B. 黄、绿、红。 C. 绿、黄 、红。 25.正序的顺序是（ A ） A. U、V、W。 B. V、U、W。 C. U、W、V。 D. W、V、U。 三、判断题（共10小题，每题1分）10分 1.线圈右手螺旋定则是：四指表示电流方向，大拇指表示磁力线方向。（ √ ） 2.电位高低的含义，是指该点对参考点间的电流大小。（ × ） 3.直导线在磁场中运动一定会产生感应电动势。（ × ） 4.电动势的实际方向规定为从正极指向负极。（ × ） 5.在均匀磁场中，磁感应强度B与垂直于它的截面积S的乘积，叫做该截面的磁通密度（√ ） 6.自感电动势的方向总是与产生它的电流方向相反。（ × ） 7.一段电路的电压Uab=-10V，该电压实际上是a点电位高于b点电位。（ × ） 8.没有电压就没有电流，没有电流就没有电压。（ × ） 9.如果把一个24V的电源正极接地,则负极的电位是-24V. ( √ ) 10.电路中两点的电位分别是V1=10V,V2=-5V,这1点对2点的电压是15V. ( √ ) 11.将一根条形磁铁截去一段仍为条形磁铁,它仍然具有两个磁极. ( √ ) 12.磁场可用磁力线来描述,磁铁中的磁力线方向始终是从N极到S极. ( × ) 13.在电磁感应中,感应电流和感应电动势是同时存在的;没有感应电流,也就没有感应电动势（× ） 14.若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。（ × ） 15.电阻并联时的等效电阻值比其中最小的电阻值还要小。（ √ ） 16.电容C是由电容器的电压大小决定的。 （ × ） 17.相线与零线间的电压就叫相电压。（×） 18.纯电感线圈直流电来说，相当于短路。 （ √ ） 19.从各相首端引出的导线叫相线，俗称火线。（ √ ） 20.有中性线的三相供电方式叫三相四线制，它常用于低压配电系统。（ √ ） 21.不引出中性线的三相供电方式叫三相三线制，一般用于高压输电系统。（ √ ） 22.线圈本身的电流变化而在线圈内部产生电磁感应的现象，叫做互感现象。（ × ） 23.一个线圈电流变化而在另一个线圈产生电磁感应的现象，叫做自感现象。（ × ） 四、简答题（每题5分）20分
《电工基础》期末试题及答案
载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 __________________________________ ，功率因数最大等于 ______________ <《电工基础》期 末 试卷班班级: i 题号-一一-二二-三四总分得分V，相电压是 V , 1、 目前我国低压三相四线制供电线路供给用户的线电压是 频率 _________ 。
2、 已知交流电压 u=100Sin （314t-45 o ）V ，则该交流电压的最大值 U m 频率f ________ ，角频率 _____________ ，周期T ________ ，当t 0.01s 时，交流电压的瞬时值u ，角频率 ，初相位°3、姓名:为4、一个电感为100mH 电阻可不计的线圈接在 线圈中的电流瞬时值表达式是 _____________ 初相为0）,有效值U7、如果对称三相交流电路的 U 相电压U u 311 sin （ 314 t 30 ）V ,那么其余两相电压分别为：U V ____________________ 、u W ______________________________ c 8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有 II. _____________ I YL ,巳= __________ P Y 。
9、三相照明电路负载必须采用 _____________ 接法，中线的作用是 ________________________ 。
10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为 380 V 时，负载应作 ____________ 连接；当三相电源的线电压为 220 V 时，负载应作 __________ 连接。
11、为防止发生触电时间，应注意开关一定要接在 ____________________ 上，此外电气设备还常 用和两种防护措施。
《电工基础》期末考试试题1
《电工基础》综合考试试卷一（满分100分,9 0分钟完卷)班级__________ 姓名__＿____＿_ 座号＿_＿＿__ 成绩_＿＿＿＿＿一、选择题(每题３分，共３0分)1. 通过一个电阻的电流是５A ，经过4分钟，通过该电阻的一个截面的电荷量是（ )A.20CB. 50C C ．12０0Ｃ Ｄ. 2000C2. 如综一图1所示电路中,开关S 闭合后，电流源提供的功率将（ )A ．不变B ． 变小 Ｃ. 变大 D ． 为03. 白炽灯与电容器组成的串联电路，由交流电源供电,如果交流电的频率减小，则灯的亮度将( )A. 变亮B. 变暗C. 不变 Ｄ. 不知电容器容量,不能确定4. 如综一图２所示电路，要使ＲL 上有最大输出功率，R Ｌ的值应为( )A.９Ω Ｂ. 7.5Ω C. 5Ω D. 2Ω5. 如综一图3所示电路，A 点电位为( )Ａ．６V Ｂ. 8V Ｃ. -2V Ｄ. 10Ｖ 6. 某正弦交流电流的初相角为 －4,在t=0时,其瞬时值将（ ) 综一图1综一图2综一图3A. 等于零B. 小于零C. 大于零D. 不能确定 7. 已知一单一元件交流电路中，i=5Sin （1００ｔ）A ， u=10Ｓｉn （１00ｔ+2π）Ｖ,则此元件为（ ）A ．０．02H 的电感B ．0.０２F 的电容C ．2H 的电感 Ｄ.2Ｆ的电容 8. 在三相四线制线路上，连接三个相同的白炽灯,它们都正常发光,如果中性线断开且又有一相断路,则未断路的其它两相中灯( )A. 将变暗B. 因过亮而烧毁C. 仍能正常工作D. 立即熄灭 9. 在R-L-C 串联电路发生谐振时,下列说法正确的是( ）A. 品质因数Q 值越大,电路消耗的能量越大B. 端电压是电容两端电压的Q 倍C. 电路的电抗为零D. 总阻抗最大,总电流最小 1０ . 在下面哪种情况时需要调节示波器上的“触发”旋钮？( ）A. 当屏上的波形不够明亮时B. 当屏上的波形不够稳定时C ． 当屏上的波形压缩得太紧时 Ｄ. 当屏上的波形过高或过低时二、填空题(每小题3分，共3３分） 1. 电阻R １和R 2并联使用时,其功率比P 1：P 2＝2:３,若将R 1和R 2串联使用,则其功率比P 1’:Ｐ2’=_______＿ 2. 已知电流表内阻R ｇ=10０Ω，量程为1m Ａ,若要将它改装成一只量程是5伏的电压表,则需一个阻值为___ _＿ 的分压电阻。
《电工基础》期末考试试题及答案
个人收集整理资料, 仅供交流学习, 勿作商业用途一、填空题。
1、在直流电路中电流和电压的大小和方向都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做周期性_________ 化，这样的电流、电压分别称做交变电流、交变电压，统称为交流电___ 。
2O5KDBN0tl3、旷时「按正弦规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母iu 表示。
2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。
2O5KDBN0tI6、在正弦电路中，用小写字母如i、u等表示瞬时值，用大写字母如I、U等表示有效值.7、_ 交流电在单位时间内（1秒〉完成周期性变化的次数叫做—频率；完成一次周期性变化所用的时间叫做—周期—。
2O5KDBN0tI8周期用字母T 表示，单位是_S—。
t9、频率用字母 f 表示，单位是__Hz 。
10、1MHz二106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点—用字母_N_示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做—中性线—，用颜色—黑色或白色―表示。
2O5KDBN0tl13、三相电源的中线一般是接地的，所以中线又称—地―线。
三相电源三相绕组的首端引出的三根导线叫做 _相—线。
2O5KDBN0tl14、三相四线制的_相电压___ 和线电压都是对称。
15、三相四线制的线电压是相电压的V3 倍，线电压的相位超前相应的相电压_n /6_16、对称三相电动势有效值相等，频率相同，各相之间的相位差为 2 n /317、变压器是根据电磁感应原理制成的，它主要由_铁心和—绕组—组成.18、三相四线制中___相线与—相―线之间的电压是线电压。
19、变压器的铁心构成电磁感应所需的― 路，铁心常用薄的硅钢片相叠而成目的是为了减少—涡流 ____ 损耗.2O5KDBN0tl20、铁心是变压器的_磁—通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小—涡流—和磁带 ___ .21、我国低压思念相四线制供电系统中U线=380V, U相=_220V.22、三相电路中的三相负载可分为—对称—三相负载和—不对称三相负载良种情况.23、变压器的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V,电压3A，功率因数0.8，这台电动机的有功功率为_660V,视在功率为_825乂2O5KDBN0tl25、电动机是由—定子__和_转子_两个基本部分组成。

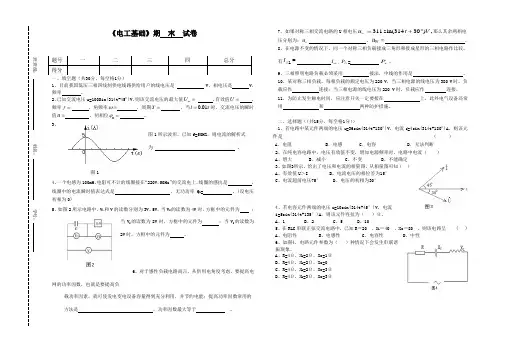

《电工基础》期末试题及答案
《电工基础》期 末 试卷一、填空题（共30分，每空格1分）1、目前我国低压三相四线制供电线路供给用户的线电压是 V ，相电压是 V ，频率 。
2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =，有效值U = ，频率f = ，角频率ω= ，周期T = ，当0.01t s =时，交流电压的瞬时值u = ，初相位0ϕ= 。
3、图1所示波形，已知f=50HZ ，则电流的解析式 为 。
图14、一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 ，线圈中的电流瞬时值表达式是 ，无功功率Q L = 。
(设电压初相为0)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 ；当V 2的读数为8V 时，方框中的元件为 ；当V 2的读数为2V 时，方框中的元件为 。
6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 ，功率因数最大等于 。
7、如果对称三相交流电路的U 相电压,)30314sin(311V t u U ︒+=那么其余两相电 压分别为：V u 、=Wu 。
8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较，有=L △I YL I ,△P = YP 。
9、三相照明电路负载必须采用 接法，中线的作用是 。
10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为380 V 时，负 载应作 连接；当三相电源的线电压为220 V 时，负载应作 连接。
11、为防止发生触电时间，应注意开关一定要接在 上，此外电气设备还常 用 和 两种防护措施。
二、选择题（（共15分，每空格1分））1、若电路中某元件两端的电压u =36sin(314t-180º)V ，电流i =4sin(314t+180º)A ，则该元件是 （ ） A ．电阻 B ．电感 C ．电容 D ．无法判断2、在纯电容电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定3、如图3所示，给出了电压和电流的相量图，从相量图可知（ ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30°4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（ ）Ω。
电工基础期末考试试题及答案
电工基础期末考试试题及答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）《电工》基础试题及答案一、填空题。
1、在直流电路中电流和电压的大小 和 方向 都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
3、随 时间 按 正弦 规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。
5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。
6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz=103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成. 18、三相四线制中___相线与__相___线之间的电压是线电压。
《电工基础》期末试题.doc
《电工基础》期末试题姓名一填空（1题每空0.5分其余每空2分）1任何完整的电路都必须有________________ 、 ________________ 和中间环节三个基本部分组成2电荷之间的相互作用力是通过_____________ 发生的，电流与电流之间的相互作用力是通过______________ 发生的。
3为了减小涡流的损耗，变压器的铁心一般采用：。
4三相对称电路是扌旨5•异步电动机中旋转磁场的转速决定于旋转磁场的。
旋转磁场的旋转方向与通入定子绕组中三相电流的有关。
6.在纯电感交流电路中，电压和电流和相位关系为。
7•熔断器在电路中起保护作用；热继电器在电路中起保护作用。
8.三相四极异步电动机接频率400Hz交流电源，电机转速11400 r/min,则转差率为_____________ o9.互感线圈的同名端的作用是____________________ 。
10•比较两个止弦交流电的相位关系时，其前提条件是二、选择题（每题2分共40分）1•万用表不可以测量（）A电压B电流C 功率DC.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出 B.可以减小直流电源的输电阻 2在电路中，参考点的电位为零，则其余各点的电位（）。
A.—定是正电位B.—定是负电位C.一定是零电位D.可正，可负3电 功率表示（）。
A.电流流过导体时做功的快慢B.—段时间内电路所消耗的电能C.电流流过导体时电子受到的阻力D.电流流过导体时电压增加的快 慢 4•利用导体在磁场中作切割磁力线运动产生电压的方法称为（）。
A •磁电效应B.光电效应C.热电效应D.压电效应5•电池并联（）。
A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输出电压 6.电池串联（）。
A.可以提高直流电源的输出电压B.可以提高直流电源的输出电流电压7•电池串并联（）oA.可以提高直流电源的输出电压出电流 C.可以提高直流电源的输出电流和电压D.可以减小直流电源的输岀电压8.电压是（）。
电工基础期末考试题及答案大全
电工基础期末考试题及答案大全第一部分：选择题1. 下列哪个元件是交流电路中常用的元件？A）电容器B）电感器C）电阻器D）二极管2. 哪个单位用于衡量电流？A）伏特B）安培C）欧姆D）瓦特3. 哪个定律描述了电压、电流和电阻之间的关系？A）安培定律B）基尔霍夫定律C）欧姆定律D）法拉第定律4. 在串联电路中，电流的特性是什么？A）平行B）分流C）平行且分流D）串联5. 哪种电力线的颜色代表中性线？A）红色B）蓝色C）黄色D）白色6. 下列哪种工具适合测量电流？A）电压表B）电流表C）绝缘测试仪D）接地测试器7. 在电路中，电力线的主要功能是什么？A）控制电流B）支持电荷流动C）产生电压D）阻止电流8. 哪个元件用于保护电路免受过载和短路的损害？A）继电器B）电感器C）保险丝D）开关9. 哪个元件主要用于将交流电变成直流电？A）电阻器B）二极管C）电容器D）电感器10. 下列哪种电器设备属于“高风险”类别？A）电灯B）电视机C）电冰箱D）电热水器第二部分：填空题11. 电流计量单位是________。
12. 电阻通常使用的单位是________。
13. 电容是以________为单位进行计量的。
14. 在电路中，电阻的符号是________。
15. 电导率的单位是________。
第三部分：判断题16. 电流的方向是从正极到负极。
（是/否）17. 交流电和直流电的唯一区别在于电流的方向。
（是/否）18. 在并联电路中，电压在各个分支上保持不变。
（是/否）19. 电阻器是用来控制电流大小的。
（是/否）20. 三角形电路图表示电路中的电容器。
（是/否）第四部分：简答题21. 简要解释并联电路和串联电路的区别。
22. 解释欧姆定律，并给出其公式。
23. 简述直流电和交流电的区别。
24. 电压表和电流表分别是用来测量什么的？25. 简述开关的作用和不同类型的开关。
答案：1. A）电容器2. B）安培3. C）欧姆定律4. D）串联5. B）蓝色6. B）电流表7. B）支持电荷流动8. C）保险丝9. B）二极管10. D）电热水器11. 安培12. 欧姆13. 法拉14. R15. 西门子16. 否17. 是18. 否19. 是20. 否21. 并联电路中，电流进入电路后会分流到各个分支中，分流后的电流再合流回到电流源；而串联电路中，电流依次通过电路上的各个元件，元件的两端电压相加等于总电压。
(完整版)《电工基础》期末考试试题及答案
《电工基础》期末考试试题及答案一、填空题。
1、在直流电路中电流和电压的 大小 和 方向都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
2O5KDBN0tI3、随 时间 按 正弦规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 iu 表示。
2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示 时间，纵坐标表示 电压瞬时值 。
2O5KDBN0tI6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒>完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
2O5KDBN0tI8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
2O5KDBN0tI13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
2O5KDBN0tI14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。
(完整版)《电工基础》期末考试试题及答案(最新整理)
《电工基础》期末考试试题及答案一、填空题。
1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
3、随 时间 按 正弦 规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。
5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。
6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_316、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。
19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。
