电力铁塔基础施工的解决方案 (1).doc
方案 目 录 第一章 工程概况…………………………………………………………2 第二章 基础施工工艺流程图……………………………………………3 第三章 线路复测、分坑…………………………………………………3 第四章 土石方工程………………………………………………………5 第五章 基础浇制…………………………………………………………7 第六章 质量要求及检查方法……………………………………………14 第七章 安全施工措施……………………………………………………19 第八章 基础保护、文明施工与环境保护措施…………………………23
附件1：基础工程明细表 方案
第一章 工 程 概 况 1、工程简况 本工程为110kV青城站电源线路，芦湖—高青县城北T接线T接青城变，新建110kV线路路径长度12.28km，其中同塔双回线路2×12.2km双回电缆线路2×0.08km。 2、交通运输条件 本线路所经地区为高青县境内, 线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。 3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0m。 4、基础型式及工程量 基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。 5、杆塔基础编号规定 线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下图所示
第二章 基础施工工艺流程图 A D C B 塔位中心A B D C 塔位中心
直线塔基础 耐张塔基础 方案
第三章 线路复测、分坑 1、线路复测 1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。 1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。 1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。 1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。 1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。 2、基础分坑 2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。
线路复测 分 坑 土 石 方 工地运输 绑扎钢筋及制模 混凝土浇制 养 护 拆 模 接地体敷设 回 填 土 清 场 方案
2.2 分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。 2.3 校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。 2.4铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。 2.5 铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为±0.00m。 2.6 分坑所需数据详见《基础分坑资料》 第四章 土石方工程
1、开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。 2、检查塔位桩，控制桩是否完好，转角方向、中心桩位置、上拔下压基础布置是否正确。 3、各种基础型式开挖尺寸和深度详见分坑浇制图。 4、基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等），或有溶洞、岩石裂缝、墓穴、滑坡等，应及时通知项目部，以便报监理及设计单位处理。 5、本工程斜柱柔性基础基坑开挖时，应视土质情况放好边坡，并且按设计要求打好垫层。 6、本工程半掏挖基坑开挖时，掏挖部分要求尽量做到以“坑壁成型”代替侧向模板，使底板四边嵌入岩石（或原状土）中，当基坑挖至掏挖部分上平面深度时，一般不允许再采用爆破的方法而采用人工开凿。 方案
7、基坑开挖不得超深，一般情况下基坑不要一次挖到设计埋深，应预留200mm，在浇制混凝土时才挖至设计深度，如出现基坑超深不得用土回填，超深部分必须采取铺石灌浆处理，严禁在浮土上浇制基础。 8、基础土石方开挖时，须结合现场实际情况慎重进行，不可贸然开方；对于降基量较小的基础，可与基坑开挖同时完成。 9、在施工基面的开凿过程中，凡超过2米高的后边坡均须采取分级放坡，严禁形成直陡坡。 10、挖完后必须用经纬仪、塔尺，按基础坑深值进行操平、找正，并检查、验收各部尺寸，坑深操平时，塔尺分别立于中心及四角，测点不少于五处。 11、水坑开挖要求 水坑开挖方式主要根据被开挖基坑的渗水量和坑壁土质而定，如果坑壁土质较好，则需按要求放坡开挖；对不塌方且渗水速度较慢的泥水坑，可采用人工排水边挖边排的施工方法，够深时打垫层，立即浇制；对于渗水较快较大的泥水坑，应采用抽水泵排水，采用挡土板加支撑木的方法。坑深达到设计深度时，尽快把底层铺石灌浆，而后采用塑料袋隔水浇制底板混凝土。 12、流砂坑开挖 基坑开挖遇到流砂时会出现流砂不断涌出的现象，如在坑内抽水，有的坑底的土会流动状态，随地下水涌起而失去承载力，流砂边挖边冒，人难立足，对流砂坑的施工，现场施工人员应根据不同情况采取有效措施。如果流砂严重可采用大开挖的方法，并在施工前做好下道工序的准备工作，尽量使施工不间断，缩短工期，一次成功。尽量安排在枯水期施工，最高的地下水位不高于坑底0.5米，这时动力压力不大，就很少出现流砂。如果流砂较大，可采用沿基坑四周打板桩，使板桩达到不透水层，以阻挡坑外水向坑内压入，减少坑内动水压力，并防止流砂大量出现和侵入。 方案
13、岩石坑的开挖 岩石坑的开挖采用普通爆破法，在风化较轻的岩石地区，采用爆破开挖基坑 时，可在基础中心打一主炮孔，再在基础坑内圈打一些防震孔，以控制放炮时坑壁的震裂破坏范围。保证岩石的整体稳定性。主炮孔和防震孔采用人工打孔，工作时应密切配合,要注意避免滑锤伤人。碎石块的堆放必须远离洞口，以防石块滚下伤人。当洞深超过1m时洞内放炮应先在洞中架设好梯子，以便点火后撤出。一个洞放炮时，别的基础坑不允许有人施工。 第五章 基 础 浇 制
1、混凝土原材料选用 1.1水泥的特性必须符合国家技术规定，并出自建设单位指定的生产厂家。每批水泥必须有出厂日期及出厂证明。不同厂家、不同标号、不同品种的水泥不得在同一腿中混合使用，但可在同一基基础中使用，若在同一基（不同腿）中使用，必须分别制作试件，并作好记录。 1.2砂、石必须符合要求，碎石粒径为2-4cm，中砂平均粒径0.35-0.5mm,粗砂平均粒径大于0.5mm。 1.3砂、石、水泥运至施工现场后，必须妥善保管,并在地面上铺彩条布，保持砂、石的干净，不能有泥巴、草屑、木块等杂物。必须切实做好水泥的防潮工作，水泥应整齐堆放在特制的长木板上，并做到下垫上盖，木板离地面0.2-0.3米，并在四周开挖排水沟。 1.4浇制混凝土及养生宜用饮用水，在无饮用水时可用河溪水或清洁的池塘水，水中不得含有油脂或有害化合物。 1.5砂、石、水泥、配合比均应经过有国家计量合格证的检验单位检验并取得检验报告；同品牌、同标号、同编号的水泥每200t送检一次，不足方案
者也为一批，砂、石每400m3送检一次。 1.6钢材必须有出厂合格证和材质复检报告(以每60t为一批)，钢质和相应规格必须与设计图纸相符，并出自建设单位指定的生产厂家。 2、钢筋制作 2.1制作前应核查钢材材质、加工长度、数量；熟悉加工图纸。 2.2 钢筋制作应按设计图纸尺寸进行,加工后的形状、尺寸必须符合设计要求，表面应洁净平直、无损伤。 2.3基础钢筋I级钢筋末端需作180°弯钩，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径的3倍。Ⅱ、Ⅲ级钢筋用作主筋，可不作弯钩或弯成90°，其弯曲直径不小于钢筋直径的4倍，平直部分为100mm；箍筋末端形状如图，弯曲直径不小于2.5d，平直部不小于5d；如下图：
2.4 钢筋接长采用搭接焊接，搭接长度满足：双面焊接不小于6d、单面焊接不小于10d，焊缝宽不小于0.7d，高不小于0.25d（d为钢筋直径）。 2.5 钢筋制作允许偏差如下表 项目 允许偏差（mm） 受力钢筋顺长度方向全长净尺寸 ±10 弯起钢筋的弯折位置 ±20 3、钢筋安装 3.1钢筋安装前应熟悉施工图纸，检查钢筋规格、长度及数量是否与图纸相符。
3d 2.5d 方案
3.2为保证钢筋绑扎均匀，尺寸准确，绑扎前在钢筋上做好绑扎印记，然后依印记绑扎，钢筋笼绑扎应牢固（用双铁丝绑扎）。主筋间距误差为±5mm，箍筋间距误差为±20mm。 3.3安装时应保证保护层厚度，以免发生露筋现象。为保证立柱钢筋的保护层厚度，在钢筋安装后在每个面插入两块木板，木板厚度与保护层厚度一致。混凝土浇灌到一定位置后将木板拔出。 4、模板制作及安装 4.1支模前应再次核对塔号，基础型式、坑深、根开及对角线尺寸，转角塔的角平分线，地脚螺栓规格等是否符合设计要求。 4.2本工程基础型式较多，均为斜柱式，所用标准模板及异型模板规格较多，支模时应注意基础的斜率。 4.3模板安装前应涂好脱模剂或废机油，以利脱模。涂脱模剂时，应注意不得污染钢筋、砂、碎石，被污染的钢筋应用汽油清洗干净后使用；被污染的砂、碎石要清除出现场，不得使用。 4.4模板拼装：基础各面的平面模板在坑外按施工图拼装成所需尺寸，各模板间以及模板与联接角铁间要求用螺栓连接。 4.5在模板安装后，应对模板加箍，防止模板“鼓肚”和“爆肚”，造成漏浆和主柱变形，加箍视模板组合情况，如接头较多则多加箍，以保证不鼓肚为准。 4.6基础模板的支撑：由于本工程底板以土代模，因此主柱模板采用跨越架将其吊起。 4.7为保证各部保护层厚度，主柱部分应在钢筋上绑扎预制垫块或在上部塞垫木条（浇制时注意及时取出），下层底网钢筋下垫砼预制块，制作规格：100×100×70，数量： 2.2-2.4m底板16块；2.6-3.4m底板25块；4.8-5.4m底板36块，均匀布置。
铁塔基础施工方案施工方案
铁塔基础施工方案施工方案一、施工准备1.确定施工现场：根据设计要求和地质勘察报告，选择合适的施工场地，确保满足施工要求。
2.清理施工场地：清理施工现场，清除杂草、垃圾等，确保施工区域干净整洁。
3.整理施工材料：根据设计方案，准备所需材料，包括水泥、砂石、钢筋等。
4.搭设施工设备：在施工现场搭设所需的施工设备，包括起重机、混泥土搅拌机等。
二、基础施工1.基础平整处理：根据设计方案，在施工现场进行基础平整处理，确保基础施工的稳定性。
2.基础标定：根据设计要求，在基础平整处理的基础上进行基础标定，确定铁塔的准确位置。
3.基础浇筑：按照设计要求，进行基础的混凝土浇筑，同时进行钢筋加固，确保基础的强度和稳定性。
4.基础围护：在基础浇筑完成后，对基础进行围护，以保护基础的完整性和稳定性。
5.基础养护：对已完工的基础进行养护，包括水养护和保温养护，确保基础的强度和稳定性。
三、铁塔安装1.铁塔运输：根据设计要求和基础施工完成情况，进行铁塔的运输和吊装准备工作。
2.铁塔吊装：采用起重机进行铁塔的吊装，确保吊装过程的安全和稳定。
3.铁塔安装：将铁塔逐段安装到基础上，并根据设计要求进行调整和校正，确保铁塔的垂直度和水平度。
4.铁塔固定：在铁塔安装完成后，进行固定处理，包括焊接、螺栓连接等，确保铁塔的稳定性。
四、施工验收1.施工质量检查：对已完工的铁塔基础施工进行质量检查，确保施工质量符合设计要求和标准。
2.施工记录整理：整理施工过程中的相关记录，包括施工问题、施工日志、施工图纸等。
3.施工报告编制：根据施工记录和施工质量检查结果，编制施工报告，汇总施工过程中的问题和解决方案。
4.施工验收：邀请相关部门对施工质量进行验收，确保施工过程的合规性和质量。
五、安全措施1.安全教育：在施工前，对工人进行安全教育，强调施工过程中的安全注意事项和紧急处理方法。
2.安全监控：在施工现场设置监控摄像头，对施工过程进行监控，及时发现和处理安全隐患。
电力铁塔基础工程施工设计方案
目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方法 (14)第七章安全施工措施 (19)第八章基础保护、文明施工与环境保护措施 (23)附件1：基础工程明细表第一章工程概况1、工程简况清江至葛山、白沙220kV双回线路破口进新干变工程，将现有的白沙至清江、葛山至清江220kV送电线路分别破口至新干变（熊家曹站址）。
线路长度：葛山、白沙侧至新干变破口段长2.214km，清江侧至新干变破口段长2.453km，全线双回路、单回路塔设计。
新建铁塔17基。
2、交通运输条件本线路所经地区为新干县境内, 线路交通条件良好。
但雨水季节载重汽车难行驶，运输有一定的难度。
3、地形地貌情况：沿线地质条件良好，地貌以丘陵、河网泥沼为主，海拔标高在30-100米之间。
4、基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。
基础砼量802.27 m3，采用C20混凝土，其中斜柱柔性基础需用C10打垫层。
5、杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下图所示第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。
1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。
1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。
1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。
2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。
塔基础施工方案
塔基础施工方案塔基础施工方案篇一：铁塔基础施工方案目录一、编制依据及工程概况二、工期与质量目标及承诺三、施工准备计划四、施工前期准备质量控制五、土方工程六、模板工程七、支模与混凝土浇制八、安全与环保措施及目标九、施工进度计划图一、编制依据及工程概况（1）根据甲方提供图纸及设备说明；（2）工程施工设计图纸和现场勘查情况。
工程概况青岛即墨市110kV玉石输变电工程线路铁塔基础施工。
二、工期与质量目标及承诺1工期目标：27天。
2质量目标工程质量应全部达到国家有关电力工程施工验收技术规范及质量检验评定标准规定的合格标准。
3承诺：确保工期在2013年5月31日前竣工，质量达到合格标准。
三、施工准备计划3.1认真研读图纸，仔细领会设计意图，弄清具体情况。
认真做好《技术交底》，按要求填写施工原始记录表格，并妥善保存，内容包括：3.1.1基坑的操平找正将经纬仪安平于铁塔基础中心桩处，严格检查坑深、根开、对角线等尺寸，与相对应的设计图纸吻合。
坑深中心应保留木桩或印记。
每个基坑操平时应包括坑中心及四角在内的至少 5个点。
如果现浇基础有垫层者，未浇注前和浇注后分别进行操平。
对于终端塔、转角塔还要按照设计图纸要求将上拔腿（线路外角）坑深加大，满足基础预偏的要求.3.1.2基础材料的要求基础材料应在基础浇注前运达搅拌现场，当直接堆放于地面时，砂的备料应增大3％，碎石应增加2％。
当堆放于特殊场地时，可直接按照设计备料。
材料存放场地应防止雨水冲刷.水泥还要防止雨淋受潮等措施.3.2.原材料质量控制3.2.1基础钢筋的质量控制基础钢筋入库时要按照图纸进行入库检验。
分型号堆放，并挂牌标识。
发到施工现场的钢筋，在使用前应对照图纸逐个检查型号、尺寸、规格、数量，以防错运或错用.3.2.2水泥的质量控制要依据设计、季节、气候及工程的具体情况合理选择与使用水泥。
施工过程中还应注意以下几点：(1)水泥强度等级宜为混凝土强度等级的1.5倍—2倍；(2)选择收缩值较小的水泥品种，因为水泥等级越高、细度越细、早强越高对混凝土开裂影响越大；(3)尽量用低热水泥，降低混凝土的温升值；(4)控制水泥的碱含量 0.6﹪；(5)应按标明的品种、强度等级、生产厂家和出厂批号分别储存，不得混装；(6)水泥在运输和储存过程中应防水防潮；(7)加强抽样频率； (8)水泥提前进货入仓，注意其温度的控制.3. 2.3骨料的质量控制 (1)严格控制砂、石骨料的质量，包括：强度、抗冻性、化学成分、颗粒形状、细度模数、级配、超逊径、针片状和杂质含量；(2)拌制混凝土时，应按批经常检测砂子的细度模数、粗骨料的级配、超逊径，及时调整配合比；另外砂子、小石的含水量每3个小时检测一次，及时调整用水量，保证混凝土拌和物的坍落度和水灰比；(3)粗骨料宜选用粒径 20mm-40mm连续级配的碎石，含泥量不大于l％；(4)细骨料采用中细砂，平均粒径大于0.4mm，含泥量不大于1.5％，细度模数2.80左右，应质地坚硬、清洁、级配良好；(5)控制粗细骨料的质量和碱含量；(6)粗细骨料的最佳级配、各种粒径之间的含量(掺量)和最佳密度要通过试验确定.3.2.4水的质量要求拌制混凝土用水及养护用水，宜使用饮用水或经取样化验合格的水，水中不得含有油脂、泥土、杂草等，其上游应无化合物流入；有怀疑时应进行化验；为保证用水清洁，不得用水沟引水；严禁使用工业废水、污水及沼泽水.3.3 根据工程量大小、施工人员数量，准备好相关工器具。
电力铁塔基础施工方案设计
目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方法 (14)第七章安全施工措施 (19)第八章基础保护、文明施工与环境保护措施 (23)附件1:基础工程明细表文案大全 A 1__ r第一早工程概况1、 工程简况清江至葛山、白沙220kV 双回线路破口进新干变工程，将现有的白沙至 清江、葛山至清江220kV 送电线路分别破口至新干变（熊家曹站址）。
线路长 度：葛山、白沙侧至新干变破口段长 2.214km ，清江侧至新干变破口段长2.453km,全线双回路、单回路塔设计。
新建铁塔17基。
2、 交通运输条件本线路所经地区为新干县境内，线路交通条件良好。
但雨水季节载重汽 车难行驶，运输有一定的难度。
3、地形地貌情况：沿线地质条件良好，地貌以丘陵、河网泥沼为主，海 拔标高在30-100米之间。
4、 基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。
基础砼量 802.27 m 3,采用C20混凝土，其中斜柱柔性基础需用 C10打垫层。
5、 杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下 图所示____ 塔五一中」心 __ ! C/' ------------- 直线塔基础 小号侧（新干变侧）耐张塔基础大号侧（破口侧） 大号侧（破口侧）______ - _____ C D a 宙 塔 5 B- -- -- - — —-—— 小号侧（新干变D第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于T。
1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数据相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
输电线路铁塔安装施工方案
一、工程概况本工程为XX输电线路项目，线路全长XX公里，设计电压等级为XX千伏。
铁塔采用XX型钢制铁塔，基础形式为XX型。
为确保工程质量和施工安全，特制定本施工方案。
二、施工准备1. 施工组织（1）成立施工项目部，负责整个工程的施工组织和管理。
（2）项目部下设工程部、质量部、安全部、物资部等部门，各部门职责明确，协同工作。
2. 施工人员（1）组织具备丰富施工经验的施工队伍，确保施工人员熟练掌握施工技术和安全操作规程。
（2）对施工人员进行岗前培训，提高施工人员的安全意识和技能水平。
3. 施工材料（1）按照设计要求，采购符合国家标准的铁塔、基础、螺栓等施工材料。
（2）对施工材料进行检验，确保质量合格。
4. 施工设备（1）配置施工车辆、吊装设备、运输车辆等施工设备。
（2）对施工设备进行定期检查、维护，确保设备正常运行。
三、施工工艺1. 铁塔安装（1）基础验收：对基础进行验收，确保基础质量符合设计要求。
（2）铁塔运输：将铁塔运输至施工现场，确保运输过程中安全、无损。
（3）吊装：采用吊车将铁塔吊装至基础顶部，确保吊装过程平稳、安全。
（4）就位：将铁塔缓慢就位，确保铁塔与基础中心线对齐。
（5）螺栓连接：将铁塔与基础之间的螺栓连接牢固，确保连接质量。
2. 基础施工（1）基础开挖：按照设计要求，开挖基础坑，确保坑底平整。
（2）基础浇筑：对基础坑进行混凝土浇筑，确保基础强度和稳定性。
（3）基础验收：对基础进行验收，确保基础质量符合设计要求。
3. 其他施工（1）导线架设：按照设计要求，架设导线，确保导线质量。
（2）绝缘子安装：安装绝缘子，确保绝缘子质量。
（3）接地系统安装：安装接地系统，确保接地质量。
四、施工质量控制1. 施工过程中，严格按照设计要求和施工规范进行施工。
2. 对施工材料、设备进行检查，确保质量合格。
3. 施工过程中，加强质量监控，确保施工质量。
4. 对施工质量进行验收，确保工程质量符合设计要求。
五、施工安全1. 施工过程中，严格执行安全操作规程，确保施工安全。

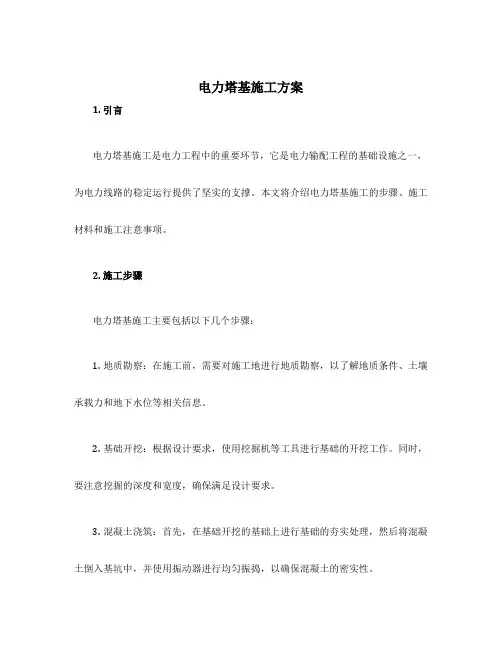

电力塔基施工方案
电力塔基施工方案1. 引言电力塔基施工是电力工程中的重要环节，它是电力输配工程的基础设施之一，为电力线路的稳定运行提供了坚实的支撑。
本文将介绍电力塔基施工的步骤、施工材料和施工注意事项。
2. 施工步骤电力塔基施工主要包括以下几个步骤：1.地质勘察：在施工前，需要对施工地进行地质勘察，以了解地质条件、土壤承载力和地下水位等相关信息。
2.基础开挖：根据设计要求，使用挖掘机等工具进行基础的开挖工作。
同时，要注意挖掘的深度和宽度，确保满足设计要求。
3.混凝土浇筑：首先，在基础开挖的基础上进行基础的夯实处理，然后将混凝土倒入基坑中，并使用振动器进行均匀振捣，以确保混凝土的密实性。
4.钢筋绑扎：根据设计要求，将钢筋按照相应的间距、位置进行绑扎，并保证钢筋的垂直度。
5.塔基施工：在混凝土浇筑结束后，根据设计要求进行塔基的施工，包括塔基螺栓的固定和塔基钢筋的切割等。
6.后续处理：待混凝土养护期结束后，进行后续处理，如地面的平整、清理施工现场等。
3. 施工材料电力塔基施工所需的主要材料包括：•混凝土：用于基础的浇筑，需要满足强度和耐久性等设计要求。
•钢筋：用于塔基的加固，需符合相关标准，保证材料的质量。
•螺栓：用于固定塔基和电力塔之间的连接，确保塔基的稳定性。
•挖掘机：用于基础开挖工作，需具备一定的挖掘能力和操作性能。
4. 施工注意事项在电力塔基施工过程中，需要注意以下几个方面：1.安全施工：遵守相关的安全操作规范，做好施工现场的防护工作，确保施工人员的安全。
2.质量把控：严格按照设计要求进行施工，确保施工质量符合相关标准。
3.环境保护：施工结束后，及时清理施工现场，确保环境的整洁和安全。
4.监测与验收：在施工过程中，应进行相关的监测和检验工作，确保施工的合理性和安全性。
5.与相关部门的沟通：与设计单位、供货商和监理单位等进行及时沟通，解决问题和协调工作。
5. 结论电力塔基施工是电力工程的重要环节，它为电力输配工程提供了坚固的基础。
铁塔基础施工方案
一、编制说明为保证贵州册亨大顶柱40MW风电场工程设备安装及集电线路安装工程施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础工程的施工。
二、编制依据1、根据中机国能电力工程有限公司设计院《线路结构施工图》图号：ZJ-N00741S-T32012、《电力建设工程施工技术管理制度》（GB/T50326-2017）3456、《789最终送至电缆钻越，BN3-BN4，全线共约A线F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站B线F18—F17—F16—F15—F14—F13—F12—F11—升压站导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线地线型号：GJ—50钢绞线绝缘子采用防污型瓷绝缘子，耐张串采用10片U70OPB∕146D,防污染型绝缘子双联单串连接。
每片爬电距离≧450mm，满足Ⅲ级污染区绝缘要求。
悬垂绝缘子串和跳线串采用防污型瓷绝缘子，其型号为U70BP∕146D,以单串的形式进行连接，每串采用4片绝缘子，满足《66KV及以下架空电力线路设计规范》的规定。
杆型数量，本期共49基铁塔，其中直线塔8基、耐张塔41基。
铁塔接地体采用Φ12镀锌接地圆钢。
JL∕GIA—185∕30导线采用FD-4，JL∕GIA—120∕25导线采用FD-3防振锤防振,避雷线采用FC-50防振锤防振。
铁塔接地装置采用方环加射线型，埋设深度为岩石处0．3m以下、耕地0．8m 以下、其余0．6m以下。
四、作业顺序、方法及要求4.1、线路复测4.1.1对所使用的GPS全站仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，全站仪最小读数不大于1′。
依据设计平断面图及杆塔明细表，核4.1.2相符，4.24.2.14.2.24.2.3桩，言,4.3、土石方工程4.3.1开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。
铁塔基础施工方案
铁塔基础施工方案1. 引言铁塔是无线通信领域中非常重要的基础设施，它承载了大量的无线通信设备，确保了通信网络的正常运行。
铁塔的基础施工是铁塔建设的第一步，它为铁塔提供了坚实的支撑，并承受着铁塔的重量和外力。
本文档将介绍铁塔基础施工的方案和步骤。
2. 施工准备在进行铁塔基础施工之前，需要做好一系列的施工准备工作，包括但不限于：•确定施工地点：根据设计要求和通信需求，确定适合建设铁塔的地点。
•准备施工图纸：根据设计要求，制定铁塔基础的施工图纸，明确施工的具体尺寸和要求。
•准备施工材料：根据施工图纸，准备所需的混凝土、钢筋等材料，并确保其质量符合相关标准。
3. 施工步骤3.1 地基开挖首先需要对施工地点进行地基开挖，以便为铁塔基础的施工提供合适的空间。
具体步骤如下：1.确定地基开挖的深度和尺寸，根据设计要求进行测量和标定。
2.使用挖掘机或手动工具进行地基开挖，确保开挖的深度和尺寸符合要求。
3.清理和整理地基，确保地基底部的平整度满足要求。
3.2 基础浇筑在地基开挖完成后，进行铁塔基础的浇筑。
具体步骤如下：1.在地基底部铺设一层砂浆或碎石，以提高基础的承载能力。
2.根据施工图纸的要求，在地基底部安装钢筋网或钢筋筋片，以增强基础的强度和稳定性。
3.搅拌混凝土，并使用泵车或手动浇注到基础内部，确保混凝土充满整个基础。
4.使用长杆或振动器对混凝土进行震实，确保混凝土的密实度。
3.3 基础养护铁塔基础浇筑完成后，需要进行一定的养护工作，以确保基础的质量和强度。
具体步骤如下：1.在基础上覆盖塑料薄膜，以避免混凝土过早失水。
2.根据混凝土的养护需求进行定期的养护工作，包括喷水湿润、覆盖湿润物料等。
3.在养护期间，需要注意基础的保护，避免外界因素对基础的影响。
4. 施工质量控制为了确保铁塔基础的质量和安全性，施工过程中需要进行质量控制。
具体控制措施如下：•施工材料的质量检查：对使用的混凝土、钢筋等材料进行检查，确保其符合相关标准。
电力铁塔施工方案
电力铁塔施工方案电力铁塔施工方案一、总体目标本施工方案的总体目标是按照设计要求，确保电力铁塔施工过程安全、高效、质量可控，最大程度地减少施工期间对周围环境的影响。
二、施工准备1. 确认施工地点和施工时间，进行现场踏勘，熟悉施工环境和土壤情况。
2. 编制详细的施工计划，确定施工任务和时间节点。
同时指定专业人员负责安全和质量控制。
3. 收集并审查与施工相关的所有文件和资料，如设计图纸、施工规范等，确保施工符合相关法律法规和标准要求。
4. 准备施工机械和设备，如铲车、钢筋加工机械、塔吊等，保证施工所需设备完好可用。
三、施工步骤1. 地基处理：根据设计要求，推土机进行地坪平整和硬化处理，确保地基平整稳固。
同时进行地质勘察，以确保地基承载力满足施工要求。
2. 钢筋加工和安装：按照设计图纸要求，进行钢筋加工和预制。
通过吊车等机械设备将预制好的钢筋吊装到施工现场，进行精确的位置和方向安装。
3. 混凝土浇筑：使用搅拌车将预制好的混凝土运输至施工现场，使用塔吊进行高空浇筑。
4. 铁塔组装：根据设计图纸和施工图纸，对各部件进行组装。
使用吊车将各部件吊装到设计位置，并通过螺栓等连接件进行固定。
5. 电力设备安装：根据设计要求，将电力设备（如变压器、线缆等）安装到铁塔上，并进行相应的电气连接和调试工作。
6. 安全措施：施工期间，要确保严格落实安全措施，如搭设安全防护网、设置安全警示标志、安排专人监督等。
同时要定期组织安全教育和培训，确保施工人员的安全意识。
7. 质量控制：施工过程中要按照质量控制计划，进行各项检查和测试。
对铁塔的强度、稳定性和线路连接等进行全面检查，确保施工质量符合要求。
四、安全措施1. 确保施工现场通风良好，保证作业人员的身体健康。
2. 使用适当的个人防护设备，如安全帽、防护眼镜、防护手套等。
3. 提供合适的安全通道和防护设施，防止作业人员从高处坠落。
4. 在吊装和运输过程中，严格遵守相关操作规程，确保吊装、运输等过程安全可控。
铁塔工程施工方案
铁塔工程施工方案一、工程概况本工程为XX地区110kV输电线路铁塔工程，主要包括铁塔组立、基础施工、架线施工等内容。
线路全长约20公里，共需安装铁塔50基。
铁塔采用预应力混凝土杆塔，塔高约50米，基础采用混凝土灌注桩基础。
二、施工目标1. 质量目标：铁塔工程一次查收合格率100%，优秀率≥90%。
2. 安全目标：杜绝重伤以上的人身伤亡事故，杜绝重大交通事故，杜绝重大电网事故、设备事故和火灾事故。
3. 进度目标：按计划顺利完成工程，铁塔组立、基础施工、架线施工等关键工序均按预约计划达成。
三、施工组织与管理1. 成立工程项目经理部，负责工程项目的全面管理。
2. 设立质量安全管理小组，负责工程质量、安全、进度等方面的监控和协调。
3. 建立健全施工组织体系，明确各岗位职责，确保施工过程的顺利进行。
4. 加强施工现场管理，严格执行施工方案，确保工程质量、安全和进度。
四、施工技术1. 铁塔组立：采用自升式塔吊进行铁塔组立，确保塔身垂直度和整体稳定性。
2. 基础施工：采用混凝土灌注桩基础，严格控制桩位、桩长、混凝土强度等指标。
3. 架线施工：采用无人机架线技术，提高架线施工效率和质量。
4. 施工过程中的关键技术问题及解决方案：（1）针对铁塔组立过程中的高空作业安全问题，采用安全防护网、防护带等安全设施，确保作业人员安全。
（2）针对基础施工中的桩基质量问题，采用声波检测仪进行桩基质量检测，确保桩基质量符合设计要求。
（3）针对架线施工中的线缆损伤问题，采用专用工具进行线缆剥皮、接头处理，确保线缆传输性能。
五、施工质量控制1. 严格按照设计文件和施工规范进行施工，确保工程质量。
2. 加强施工过程的质量监控，实行全程质量控制，确保各分部分项工程质量符合设计要求。
3. 做好施工记录，及时反馈质量问题，确保工程质量的可追溯性。
六、施工安全措施1. 加强施工现场的安全教育，提高作业人员的安全意识。
2. 严格执行安全操作规程，确保施工过程中的安全。
