消毒池施工组织设计
污水处理厂施工组织设计方案
第一部分工程概况及整体施工说明一、工程概况（一）工程概述本工程由。
水厂采用倒置A2/O工艺结合多段多级除磷脱氮工艺和生物移动床工艺（MBBR）。
进水主要为城市污水，由城市DN2400污水干管接入，经粗格栅及提升泵房提升后进入污水处理流程，达标后排入河流，根据环保部门要求，出水标准达到一级A标准。
工程位于，场地地貌属关中平原，土质以湿陷性黄土为主。
厂区雨水管道汇集后排入皂河内。
水厂各构建筑物抗震等级为二级，抗震设防烈度为8度。
（二）主要构（建）筑物工程数量表主要构（建）筑物工程量表（三）工期质量要求施工工期要求：天。
施工质量要求：确保合格工程。
二、整体施工说明我公司经过对施工图纸细致探讨和研究，分析了各种影响施工的不利因素和本工程的施工重点及难点，根据有关国家规范及西安市政府有关规定的要求，结合我公司的丰富的净水厂、污水厂施工经验，编制了本工程的施工组织设计。
整体施工说明如下：（一）工程特点、重难点分析及相应对策1、工程特点、重难点（1）施工工期短，工程量大，施工任务重。
施工工期有天，在较短的工期内要完成各类建（构）筑物20多座，以及厂区内各种工艺管线、给水排水管线、道路等。
（2）构筑物抗渗、抗裂要求高。
水处理构筑物大部分为薄壁混凝土结构，混凝土浇筑完毕后，由于水化热效应的影响，容易产生应力裂缝，引起渗漏，并且影响使用寿命。
（3）气象条件影响大，特别是当地多雨季节的影响。
本工程施工工期约为一年的时间，施工必定经过当地的多雨季节。
所以必须组织好雨季施工，制定合理的雨季施工措施，才能确保工期目标的实现。
（4）构筑物施工精度要求高，各种预埋管件较多并且安装精度要求高，部分圆形构筑物为预应力结构，施工难度较大。
本工程预埋套管、预埋铁件数量较大，其安装精度要求比较高。
这些预埋件的安装精度将影响到各处理构筑物的流量、流速和配水的均匀性，设备安装的准确性，因此施工时要确保土建施工的精确度和安装的准确性。
2、针对工程特点及重难点相应对策（1）针对工程量大，工期短的特点，施工时多开作业面，优化资源配置，配备足量的新型优良的机械设备、经验丰富的管理班子以及专业的施工队伍。

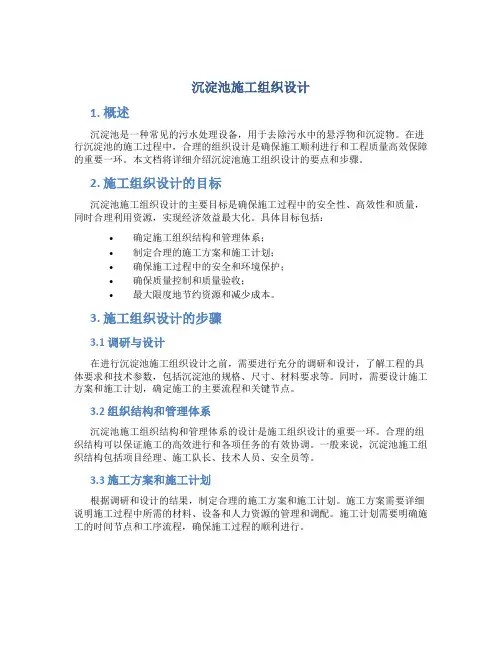

沉淀池施工组织设计
沉淀池施工组织设计1. 概述沉淀池是一种常见的污水处理设备，用于去除污水中的悬浮物和沉淀物。
在进行沉淀池的施工过程中，合理的组织设计是确保施工顺利进行和工程质量高效保障的重要一环。
本文档将详细介绍沉淀池施工组织设计的要点和步骤。
2. 施工组织设计的目标沉淀池施工组织设计的主要目标是确保施工过程中的安全性、高效性和质量，同时合理利用资源，实现经济效益最大化。
具体目标包括：•确定施工组织结构和管理体系；•制定合理的施工方案和施工计划；•确保施工过程中的安全和环境保护；•确保质量控制和质量验收；•最大限度地节约资源和减少成本。
3. 施工组织设计的步骤3.1 调研与设计在进行沉淀池施工组织设计之前，需要进行充分的调研和设计，了解工程的具体要求和技术参数，包括沉淀池的规格、尺寸、材料要求等。
同时，需要设计施工方案和施工计划，确定施工的主要流程和关键节点。
3.2 组织结构和管理体系沉淀池施工组织结构和管理体系的设计是施工组织设计的重要一环。
合理的组织结构可以保证施工的高效进行和各项任务的有效协调。
一般来说，沉淀池施工组织结构包括项目经理、施工队长、技术人员、安全员等。
3.3 施工方案和施工计划根据调研和设计的结果，制定合理的施工方案和施工计划。
施工方案需要详细说明施工过程中所需的材料、设备和人力资源的管理和调配。
施工计划需要明确施工的时间节点和工序流程，确保施工过程的顺利进行。
3.4 安全与环境保护安全和环境保护是沉淀池施工的重要考虑因素。
在施工组织设计中，必须制定相应的安全管理措施和环境保护措施。
对施工现场进行安全排查，提前进行风险评估和预防措施的制定。
同时，要确保废弃物的正确处理和环境污染的最小化。
3.5 质量控制和验收质量控制是施工组织设计的重要内容之一。
在沉淀池施工中，需要制定详细的施工工艺和质量验收标准，确保施工的质量符合要求。
要进行工程的质量验收，并及时处理质量问题。
3.6 资源管理和成本控制合理的资源管理和成本控制是施工组织设计的重要目标之一。
小型污水处理厂工程施工组织设计方案
编制单位: 编制日期:市新蒲新区永乐镇污水处理工程施工组织设计方案批 准：审 核：编 制： 瑞刚建筑工程年 月 日目录第一章综合说明............................. - 1 -第一节工程概况 .......................... - 1 -第二节工程现场状况 ......................... - 1 -第三节编制依据 .......................... - 2 -第四节编制原则 .......................... - 2 -第二章施工现场平面布置.......................... - 3 -第一节施工临时设施布置 ....................... - 3 -第二节施工总平面布置 ....................... - 4 -第三章施工组织管理机构.......................... - 4 -第一节施工组织管理机构 ....................... - 4 -第二节项目部各职能部门职责 ..................... - 5 -第四章劳动力计划............................. - 6 -第一节劳动力部署及任务划分 ..................... - 6 -第二节施工队伍安排表 ....................... - 7 -第五章施工进度计划及保证措施...................... - 7 -第一节总体施工进度计划 ....................... - 7 -第二节施工顺序安排 ......................... - 7 -第三节工期保证措施 ......................... - 7 -第六章主要施工机械、设备及材料投入计划................. - 13 -第一节主要施工机械设置原则 ..................... - 13 -第二节主要施工机械配置 ....................... - 13 -第三节主要试验、测量、质检仪器 ................... - 13 -第四节主要材料投入及保证 ..................... - 13 -第七章关键施工技术、工艺及工程项目实施的重点、难点分析、解决方安和各分部分项工程施工方法................................ - 15 -第一节测量放线 ........................ - 15 -第二节土方工程 ....................... - 16 -第三节钢筋工程 ....................... - 17 -第四节模板工程 ....................... - 19 -第五节混凝土工程.......................... - 20 -第六节砌体工程.......................... - 22 -第七节管道工程........................... - 23 -第八节道路工程.......................... - 28 -第九节装饰工程........................... - 36 -第八章管道施工工艺........................... - 40 -第一节管道安装........................... - 40 -第二节管道系统的试验........................ - 44 -第三节管材、管件的堆放及运输.................... - 45 -第九章确保工程质量的技术组织措施..................... - 45 -第一节质量目标.......................... - 45 -第二节质量保证措施........................ - 47 -第三节结构防渗漏保证措施...................... - 48 -第四节对预埋件、预留孔洞的保证措施 .................. - 50 -第五节施工期间对隐蔽工程质量保证措施 ................ - 51 -第十章文明施工保证措施......................... - 52 -第一节文明施工目标........................ - 52 -第二节文明施工责任制...................... - 52 -第三节文明施工规划措施...................... - 52 -第四节环境卫生管理措施...................... - 53 -第五节治安消防措施........................ - 54 -第六节便民、利民、不扰民措施.................... - 55 -第七节交通配合措施........................ - 55 -第八节季节性施工措施...................... - 56 -附表 (57)附表一：拟投入本工程的主要施工设备表 (57)附表二：拟投入本工程的实验和检测仪器设备表 (57)附表三：计划开、竣工日期和施工进度网络图 (59)附表四：施工总平面图 (60)第一章综合说明第一节工程概况本工程位于市新蒲新区永乐镇，该污水处理厂近期设计处理能力为600m3 /d ，远期1100m3 /d 。
水厂工程施工方案(3篇)
第1篇一、工程概况本水厂工程位于XX市XX区，占地面积约XX平方米，设计规模为日处理水量XX万吨。
工程主要建设内容包括：取水泵房、预处理系统、反应沉淀池、过滤系统、消毒系统、清水池、配水系统、电气控制系统、自动化监控系统等。
工程总投资约为XX亿元人民币，建设周期为XX个月。
二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个工程的施工组织、协调、管理及监督工作。
（2）施工班组：负责具体施工任务，包括土建、安装、调试等。
（3）监理单位：负责对工程施工过程进行监督、检查，确保工程质量。
2. 施工管理制度（1）建立健全施工组织管理制度，明确各部门职责，确保工程顺利进行。
（2）严格执行国家及地方相关法律法规，确保工程质量、安全、环保。
（3）加强施工现场管理，确保施工安全、文明施工。
三、施工进度计划1. 施工准备阶段（1个月）（1）完成施工图纸的审核、技术交底工作。
（2）组织施工队伍进场，进行施工人员的培训。
（3）完成施工材料的采购、验收工作。
（4）完成施工现场的平整、排水、临时设施搭建等工作。
2. 土建施工阶段（6个月）（1）完成取水泵房、预处理系统、反应沉淀池、清水池等土建工程。
（2）完成过滤系统、消毒系统、配水系统等土建工程。
3. 安装施工阶段（3个月）（1）完成电气控制系统、自动化监控系统等设备的安装。
（2）完成取水泵房、预处理系统、反应沉淀池、过滤系统、消毒系统、清水池等设备的安装。
4. 调试阶段（1个月）（1）对整个水厂系统进行调试，确保各设备运行正常。
（2）对水厂进行试运行，检验系统运行效果。
5. 验收阶段（1个月）（1）完成工程验收报告的编制。
（2）进行工程验收，确保工程质量符合要求。
四、施工技术措施1. 土建施工（1）严格按照施工图纸进行施工，确保工程结构安全。
（2）加强施工现场的排水、防水措施，确保施工质量。
（3）严格控制混凝土的配合比、坍落度等指标，确保混凝土强度。
2. 安装施工（1）严格按照设备技术要求进行安装，确保设备运行稳定。
水力净化工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，主要目的是通过水力净化技术对城市生活污水进行处理，使其达到国家排放标准，减轻对周围环境的污染。
工程总占地面积约为20000平方米，包括预处理区、生化处理区、深度处理区、污泥处理区、辅助设施区等。
二、施工准备1. 组织准备（1）成立项目经理部，明确项目经理、技术负责人、质量负责人、安全负责人等岗位人员。
（2）制定详细的施工组织设计和施工方案，确保施工过程中的各项管理工作有序进行。
2. 技术准备（1）组织施工人员进行技术培训，确保施工人员掌握水力净化工程施工技术。
（2）编制施工图纸和技术规范，确保施工过程中的各项技术要求得到满足。
3. 材料准备（1）采购符合国家标准的原材料，如钢筋、水泥、砂石等。
（2）确保施工材料的质量，对进场的材料进行检验，不合格的材料不得使用。
4. 施工设备准备（1）购置或租赁施工所需的机械设备，如挖掘机、搅拌机、装载机、吊车等。
（2）确保机械设备性能良好，定期进行维护保养。
三、施工工艺及流程1. 预处理区施工（1）土方开挖：根据设计图纸进行土方开挖，确保场地平整。
（2）基础施工：浇筑混凝土基础，确保基础牢固。
（3）构筑物施工：根据设计图纸进行构筑物施工，如格栅井、调节池等。
2. 生化处理区施工（1）土方开挖：与预处理区相同，进行土方开挖。
（2）基础施工：浇筑混凝土基础，确保基础牢固。
（3）构筑物施工：根据设计图纸进行构筑物施工，如曝气池、沉淀池等。
（4）设备安装：安装曝气设备、搅拌设备、污泥回流设备等。
3. 深度处理区施工（1）土方开挖：与预处理区相同，进行土方开挖。
（2）基础施工：浇筑混凝土基础，确保基础牢固。
（3）构筑物施工：根据设计图纸进行构筑物施工，如过滤池、消毒池等。
（4）设备安装：安装过滤设备、消毒设备等。
4. 污泥处理区施工（1）土方开挖：与预处理区相同，进行土方开挖。
（2）基础施工：浇筑混凝土基础，确保基础牢固。
（3）构筑物施工：根据设计图纸进行构筑物施工，如污泥浓缩池、污泥脱水机房等。
医院污水处理设计施工组织设计方案
前置反硝化脱氮技术，先将污水引入缺氧段，在其中以污水中的有机物作 为碳能源，对硝酸盐进行反硝化脱氮，有机物得到初步降解；然后进入段，在
肆
2、生物接触氧化处理 污水经厌氧处理后，进入生物接触氧化池。生物接触氧化法是一种介于活 性污泥法和生物滤池之间的生物膜法工艺，接触氧化池内设有填料，部分微生 物以生物膜的形式固着生长于填料表面，部分则是以絮状悬浮生长于水中，因 此它兼有活性污泥法和生物滤池的特点。 本装置中，污水经过厌氧生化反应，污水中部分有机污染物被厌氧菌分解 或去除，然后污水进入生物接触氧化池。池中设有半软性填料（即以硬性塑料 为支架，上面缚以软性纤维），它可以防止生物膜生长后纤维结成球状后减小填 料的比表面积。对水解酸化池中未分解完全的大分子有机物进一步处理，并滤 掉大部分悬浮物，最后污水进入。生物接触氧化池后设一斜管沉淀池，截留随 水流出的生物膜及悬浮污泥。 本生物接触氧化系统的曝气装置设在填料底部，采用鼓风曝气系统，这样 可以增加有效容积，填料层间紊流激烈，生物膜更新快，活性高，不易堵塞。 本生物接触氧化法工艺特征： 1）由于填料的比表面积大，池内充氧条件好，生物接触氧化池内单位容积 的生物量都高于活性污泥法曝气池和生物滤池，因此生物接触氧化池具有较高 的容积负荷； 2）由于相当一部分微生物附着生长在填料表面，生物接触氧化法不需要设 有污泥回流系统，也不存在污泥膨胀问题，运行管理简便； 3）由于生物接触氧化池内生物固体量多，水流属于完全混合型，因此生物 接触氧化池对水质水量的骤变有较强的适应能力。 4）采用的半软性填料，由变性聚乙烯塑料制成，既具有一定的刚性，也具 有一定的柔性，能保持一定的形状，同时又有一定的变形能力。具有良好的传 质效果，对有机物去除效果高，耐腐蚀，不堵塞，易于安装，易于挂膜。 5）操作简单、运行方便，易于维护管理，不产生污泥膨胀现象，也不产生 滤池蝇。 6）生物接触氧化处理技术具有多种净化功能，除有效地去除有机污染物外， 对脱氮和除磷也有一定的效果。 由于采用了前置厌氧水解池，形成厌氧——好氧除磷脱氮工艺，具有一定 的脱氮除磷作用。
游泳池施工组织设计
施工组织设计目录1．施工方案1.1编制依据1.2工程概况1.3施工准备1.4设备施工方式1.5穿过泳池预埋套管的防水措施2．安全措施2.1安全机构设置图2.2安全责任人设置图2.3安全措施细则3．施工进度计划及保证措施3.1工期3.2施工进度计划3.3施工进度计划表（横线图）3.4施工关键线路的网络进度计划3.5工期目标保证措施4．质量保证体系及措施4.1质量计划的内容4.2质量管理人员设置4.3质量计划和质量体系4.4合同评审4.5设计控制4.6文件和资料控制4.7采购4.8产品标识和可追溯性4.9过程控制4.10检验和试验4.11检验、测量和试验设备的控制4.12检验和试验状态4.13质量记录的控制4.14质量审核5．现场文明施工、绿色施工、防止施工扰民的具体措施5.1文明施工的具体措施5.2绿色施工的具体措施5.3防止施工扰民的具体措施6．劳动力配备及主要生产设备的配置6.1劳动力配备（高峰期各主要工种人数估算）6.2主要生产设备配置7．现场组织机构及专业技术力量7.1现场项目经理部7.2专业技术力量配置8．与总承包人、建设方、监理的配合措施(共19条)9．技术培训与售后服务9.1技术培训9.2售后服务内容9.3应急维修安排9.4售后服务小组9.5售后服务机构地址、联系人、电话9.6其它服务承诺施工组织设计一、施工方案1．编制依据⑴《游泳池和游乐休闲池给水排水设计规范》CECS14：2002⑵《人工游泳池水质卫生标准》⑶《生活饮用水卫生标准》GB5749-85⑷《建筑给水排水设计规范》GB50015-2003⑸《建筑安装质量检验评定统一标准》GBJ300－88⑹《建筑安装工程资料管理规定》DBJ01－51－2003⑺《建筑给水排水及采暖工程施工及质量验收规范》GB50242-2002⑻《机械设备安装工程施工及验收通用规范》GB50231-98⑼《压缩机、风机、泵安装工程施工及验收通用规范》GB50231-98⑽《建筑采暖卫生与煤气工程检验评定标准》GBJ302-88⑾《室外硬聚氯乙烯给水道工程施工及验收规程》CECS18：90⑿《硬聚氯乙烯管应用技术规程》CECS41：92⒀《电气装置安装工程施工及验收规范》GB50254-962．工程概况格尔木油田职工活动中心游泳池系统工程，位于青海省格尔木市，设在活动中心一层，共设竞赛池、造浪池、滑道池、儿童池各一座、。
水厂工程施工方案(3篇)
第1篇一、工程概况1.1 项目背景随着我国城市化进程的加快，水资源的需求量不断增加，水厂建设成为保障城市供水安全的重要工程。
本项目旨在建设一座现代化、高效、环保的水厂，以满足周边地区日益增长的水需求。
1.2 工程规模本项目水厂设计处理能力为每日100万吨，占地约50亩，建设内容包括取水泵房、预处理设施、主厂房、清水池、消毒设施、管网等。
1.3 工程地点本项目位于我国某城市西部新区，紧邻城市供水管网，交通便利，水源充足。
二、施工组织与管理2.1 施工组织机构为确保工程顺利进行，成立水厂工程施工指挥部，下设工程部、质量部、安全部、物资部、财务部等职能部门。
2.2 施工管理措施（1）建立健全施工管理制度，明确各级管理人员职责，确保施工过程规范化、标准化。
（2）严格执行施工方案，确保施工质量符合设计要求。
（3）加强施工现场安全管理，严格执行安全生产法规，确保施工安全。
（4）加强物资管理，合理调配资源，降低施工成本。
（5）加强施工进度控制，确保工程按期完工。
三、施工准备3.1 施工现场准备（1）平整场地，确保施工场地满足施工要求。
（2）搭建临时设施，包括办公室、宿舍、食堂等。
（3）布置施工现场临时用电、用水、排水系统。
（4）设立安全警示标志，确保施工安全。
3.2 施工材料准备（1）按照设计要求，采购各类建筑材料，如钢筋、水泥、砂石等。
（2）确保材料质量符合国家标准，并进行进场验收。
（3）对材料进行分类堆放，方便施工使用。
3.3 施工设备准备（1）根据施工需求，采购各类施工设备，如挖掘机、搅拌机、吊车等。
（2）对设备进行维护保养，确保设备正常运行。
（3）设立设备维修保养制度，确保设备使用寿命。
四、施工方案4.1 取水泵房施工（1）基础施工：采用钢筋混凝土基础，按设计要求进行施工。
（2）主体结构施工：按照设计图纸，进行墙体、屋面等主体结构施工。
（3）设备安装：安装水泵、电机等设备，并进行调试。
4.2 预处理设施施工（1）絮凝池施工：按照设计要求，进行池体、池底等施工。
保洁工程施工组织设计
保洁工程施工组织设计一、工程概述本次保洁工程涵盖了具体地点的具体建筑物或区域，包括室内和室外的清洁工作。
该区域面积约为具体面积平方米，具有具体的功能和特点，如商业中心、办公大楼等。
工程的主要目标是通过专业的保洁服务，为该区域创造一个整洁、卫生、舒适的环境。
二、施工准备（一）人员准备组织一支经验丰富、专业技能过硬的保洁团队。
对保洁人员进行岗前培训，包括安全知识、清洁技巧、服务意识等方面的培训，确保其能够胜任工作。
（二）物资准备根据工程的需求，采购充足的清洁工具和清洁剂，如扫帚、拖把、抹布、清洁剂、消毒剂等。
同时，准备好防护用品，如手套、口罩等，保障保洁人员的安全。
（三）技术准备制定详细的保洁工艺流程和标准，明确各项清洁工作的操作方法和质量要求。
对可能遇到的问题提前制定解决方案。
三、施工部署（一）区域划分将整个保洁区域划分为不同的子区域，如室内办公区、公共区域、室外停车场、绿化带等，明确每个区域的责任人，确保责任到人。
（二）工作流程1、室内清洁先清理垃圾和杂物，然后进行地面清洁（扫地、拖地），接着擦拭家具和设备表面（桌子、椅子、电脑等），最后清洁卫生间和茶水间。
2、室外清洁先清扫道路和停车场的垃圾，然后清理绿化带内的杂物和落叶，对公共设施（路灯、长椅等）进行擦拭。
（三）时间安排根据该区域的使用情况和客户需求，合理安排保洁工作时间。
例如，室内办公区在非工作时间进行深度清洁，公共区域在人流量较少的时间段进行重点清洁。
四、保洁服务内容及标准（一）室内保洁1、地面保持地面干净、无污渍、无杂物，每日至少清扫和拖地具体次数。
2、家具和设备家具表面无灰尘、污渍，设备表面清洁光亮，定期进行消毒处理。
3、卫生间卫生间无异味，马桶、洗手池等设施清洁干净，定期进行消毒和除垢。
4、门窗门窗玻璃洁净透明，边框无灰尘和污渍。
（二）室外保洁1、道路和停车场路面无垃圾、杂物，标线清晰，定期进行冲洗。
2、绿化带绿化带内无垃圾、杂物，花草树木修剪整齐。
水厂工程施工方案(3篇)
第1篇一、工程概况本工程为某地区新建水厂工程，位于XX市XX区，占地面积约XX亩。
工程主要建设内容包括：取水泵房、沉淀池、滤池、清水池、加氯间、化验室、办公楼、宿舍楼等配套设施。
工程总投资约XX亿元，建设工期为XX个月。
二、施工组织设计1.施工组织机构成立水厂工程指挥部，下设施工、技术、质量、安全、物资、财务等职能部门，负责整个工程的施工管理工作。
2.施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
三、施工方案1.施工准备（1）施工现场准备1）平整场地：将施工现场内的建筑物、树木、杂草等清除干净，平整场地，确保场地满足施工要求。
2）道路建设：建设临时道路，方便施工车辆、人员进出。
3）临时设施建设：建设临时办公室、宿舍、食堂、厕所等设施，为施工人员提供生活条件。
（2）材料准备1）设备材料：按照设计要求，提前采购取水泵、沉淀池、滤池、清水池、加氯间、化验室等设备材料。
2）施工材料：提前准备水泥、砂、石子、钢筋、木材等施工材料。
（3）施工队伍准备1）组织施工队伍，进行技术培训和安全教育。
2）配备足够的施工人员，确保施工进度。
2.施工工艺（1）取水泵房施工1）基础施工：根据设计要求，进行基础开挖、垫层、基础混凝土浇筑等工序。
2）主体结构施工：按照设计要求，进行墙体、柱、梁、板等结构施工。
3）设备安装：安装取水泵、配电柜等设备。
（2）沉淀池施工1）基础施工：根据设计要求，进行基础开挖、垫层、基础混凝土浇筑等工序。
2）主体结构施工：按照设计要求，进行墙体、柱、梁、板等结构施工。
3）设备安装：安装沉淀池、污泥泵等设备。
（3）滤池施工1）基础施工：根据设计要求，进行基础开挖、垫层、基础混凝土浇筑等工序。
2）主体结构施工：按照设计要求，进行墙体、柱、梁、板等结构施工。
3）设备安装：安装滤池、反冲洗泵等设备。
（4）清水池施工1）基础施工：根据设计要求，进行基础开挖、垫层、基础混凝土浇筑等工序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紫外线消毒池DN1600钢制管埋设
施工专项方案
一、工程概况
我们现计划进行紫外线消毒池及转折井之间的钢制管道施工工作，通过现场踏勘，土质资料分析，此部位地面高程为4.8m，管低高程为-1.1m，则施工深度为5.9m，开挖深度已经到达饱和含水软土地层。
两管道中心间距为2.4m，则管道施工宽为4.0m.。
二、方案比较
通过现场布置，3＃计量井距离出水仪表间只有5m净距，现场工地地处冲击平原，紧靠长江，地下水位高，地下水位线为2.5m。
地质土层为粉砂土，地下水渗漏力过大，开挖时会引发流砂现象。
导致危害附近构造物安全及作业面工作人员、机械安全。
通过现场考察，现提出如下方案：
方案一::SWM搅拌桩法。
通过在管道埋设的两侧注入混凝土浆液，搅拌凝结，形成桩体挡土。
于上部浇注混凝土围檩，形成永久维护结构。
方案二：轻型井点降水法。
通过在沟槽两侧布设井点降水管，以真空泵抽吸地下水，使地下水线降至基坑作业面一下，以防止地下水夹带流砂，导致塌方。
并于出水仪表间于间量井之间，桩入型钢。
起到支撑作用，防止构造物的侧压，导致构造物位移，墙体发生裂缝。
三、方案比较
方案一可形成永久围护结构，可方便于日后的检修及管道的更换检查。
但其操作时间长，需要4－5天时间，且施工费用高，且现场构造物密集，不利于大型设备的操作使用。
方案二具有便捷，易操作，准备时间短，效果好，通过临时租借，费用低。
且此部分为隐蔽部分，日后正常情况无需再次开挖。
通过上述比较，并结合现场实际情况，决定选择方案二，以轻型井点降水并辅以钢板桩支撑。
四、技术措施
1、井点降水宽度计算
沟槽开挖宽度计算
B=D1+2(b1+ b2+ b3)
B=4.0+2×（0.8＋0.15）＝5.9m
通过上式可得此DN1600管道施工端面底部宽度为5.9m，为方便现场施工，以及现场堆土场地限制，现采取，单管开挖施工，施工结束后，再回填开挖另一条管线，进行施工的方法。
现为施工方便，井点降水的底部宽度取为5.9m，由于沟槽宽度比较大，现采用两侧轻型井点降水。
现场上部土质为黏土层，边坡系数可采用1：0.2（长：宽）又由上可得开挖深度可取为6.1m，
沟槽上部宽
B1=B+H×0.2=5.9+6.1×0.2×2＝8.32m
每侧安全距离取1.0m 则两排井点降水之间得间距为8.32+2.0＝10.32m取为10.5m
2、井点降水深度计算
沟槽开挖深度可取为6.1m计算
H= H 1+ h1+h2+ iL
沟槽深度H 1＝6.1m
降低后得地下水位与槽底得最小深度，取为0.6m
地下水记栓降落坡度取为1/4
双排井点为井管至沟槽中心的距离，5.25m
井管露出槽顶的高度取0.3m
H＝6.1+0.6+0.3+0.25×5.25＝8.32m
滤管长度l＝1.5m
则井点降水管的总长为9.82m。
3、井点布置
因为沟槽宽度较大，按照规范要求采用双排线状井点。
间距采用0.8m。
根据现场布置情况可知，轻型井点上可接总管长度为48m ，井管根数为60根。
4、井点安装
1）、组装前井管内应保持清洁，滤管孔眼不阻塞，率王芯绑扎牢固，格连接断丝牙完好。
2）、根据井管需要长度用束结长，丝牙应拧入6～8牙。
3）、总管连接应用法兰对接夹紧，总管终端用套盖封塞，总管按照1/500的坡度接入泵体，布设稳定。
5、井点检查与管理
1）、保证电器设备安装齐全，安全可靠；曲轴箱、油杯内润滑油符合要求，水箱内冷却水符合充足；电动机传动带松紧适度；离心泵连接器转动灵活。
运行中真空泵的真空度应大于66KPa。
2）、井点机组必须无漏气，如果发现漏气现象，须按照规范要求查明漏气部位，并进行相应处理3）、井管阻塞，应根据具体情况进行处理，过滤室被泥沙阻塞，应关闭总闸阀进行处理；开足闸阀；塑料连接管吸扁或被重物压弯，应调换管内弹簧或整段塑料管；井管滤网淤塞，可用高压泵在管内冲洗滤网。
4）、按照规范要求井点降水必须提前抽吸，根据现场实地情况，井点须提前许行三天，以保证出
水逐渐由浑变清，井内水位有明显下降，降水曲线已逐渐形成。
6、井点拆卸与保养
1）、井点必须在DN1600管道完全敷设完毕，且回填工序完成后，才能停止使用和拆除。
各种机组的停机程序应先将管道阀门关闭，停机后将泵体内存水放净，然后逐件拆卸机体。
2）、井管应垂直缓慢拔起。
3）、卸下的总管、井管及附件、应冲洗干净，并分别按种类归并清点后保管。
7、质量保证措施
1）、井孔必须垂直，孔径＆孔深应符合井点施工方案要求。
2）井管平面位置偏差布宜大于20cm，井管管顶的高程偏差不应大于10cm。
井管应沉放在井孔中间，滤网管不得碰到孔壁。
3）、管路系统的总管、弯连管及接至泵体机组的连接部分均应安装严密，不得漏气或漏水。
真空度。
工作水压力均应达到规定要求。
4）、施工期间，有效管井数应达到总数的95％以上，且连续5根井管内的失效井管按疏密间距不应超过1－2根，相邻两根井管不得同时失效，工程关键部位的每根井管均应有效，。
