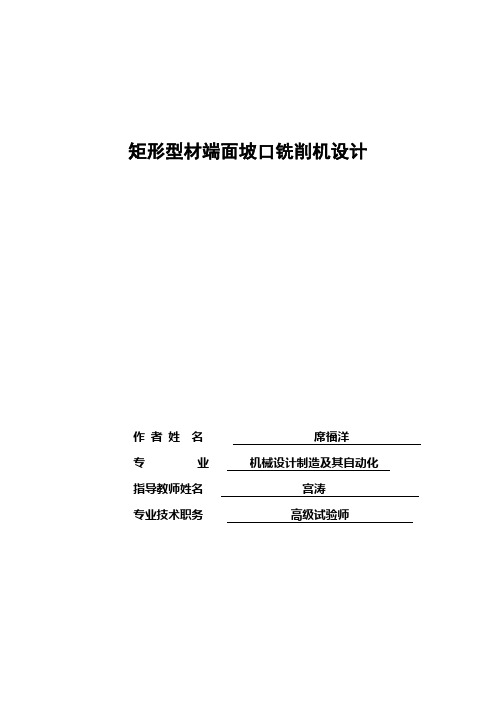

矩形型材端面坡口铣削机设计作者姓名席福洋专业机械设计制造及其自动化指导教师姓名宫涛专业技术职务高级试验师目录摘要……………………………………………………………1第一章绪论…………………………………………………21。

1课题来源及意义……………………………………………………21.2矩形型材断面坡口铣削机的国内外研究现状 (2)1。

3机械铣削机发展趋势 (3)第二章机床总体设计………………………………………42.1机床总体方案设计的依据 (4)2。

1.1工件 (4)2.1。

2刀具 (5)2。

2工艺分析 (5)2。

2.1工艺方法的确定 (5)2.2.2机床总体布局……………………………………………………52.2.3机床运动的确定…………………………………………………62。

3机床主要参数的确定………………………………………………山东轻工业学院2009届本科生毕业设计(论文)62。

3.1确定工件余量 (6)2.3.2选择切削用量……………………………………………………72。

3。

3运动参数—主运动驱动电动机功率的确定 (7)2。

3。

3.1切削力的计算 (7)2.3。

3.2切削功率的计算………………………………………………82。

4进给驱动电动机功率的确定 (8)第三章端面坡口铣削机的机械部分设计 (9)3。

1传动部分的设计 (9)3.1。

1丝杠选取和设计 (9)3。

1。

2.丝杠的校核计算………………………………………………103.2轴承的选取 (12)3.3联轴器的选取 (12)3。

4导轨的选取………………………………………………………12摘要矩形型材端面坡口铣削机是由大量通用部件和少量专用部件组成的工序集中的高效机床。

其特点有: 结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。

本次设计的题目是矩形型材端面坡口铣削机设计。

首先针对要加工的型材入手,对机床进行总体方案设计,进而确定机床的总体布局,随后,对铣削力进行计算,根据要求选择合适的动力头,以加工要求为线索,在满足要求的前提下完成其它(如丝杠、导轨)所有零件的设计。

【机械毕业设计】快速成型机设计【含全套CAD图纸和WORD说明书】

【机械毕业设计】快速成型机设计【含全套CAD图纸和WORD说明书】

摘要自20 世纪80 年代中期以来,快速成型技术的发展与应用越来越广泛和深入,光固化成型机的需求也越来越大。

由此,本论文针对cps250 型激光快速成型机的机械结构进行了设计,包括:1、X-Y 扫描机构;2、Z 轴升降机构;3、刮刀机构,并且对其中的部分结构进行了改进。

X-Y 方向的平面扫描运动和刮刀的水平运动由原来的精密同步带传动改成精密滚珠丝杠传动,使其在行程较长时不出现抖动,有利于保证扫描精度,运动稳定。

采用直线步进电机直接连接滚珠丝杠,响应更加快速准确,同时因无中间部件,使机械结构简单化,精度较高。

通过对立体激光快速成型机机械结构的设计,使得其运动和传动更加合理和平稳,进而使其在生产过程中能够更好的进行生产。

关键词:快速成型机;扫描机构;快速成型;传动;结构设计ABSTRACTThis article specifically for three-dimensional modeling of light-cured structural design of mechanical systems. X-Y scanning normally used to screw drive. Through the motor rotation, with another even reached the screw shaft, through to the X and Y to the two motors of rotation to achieve XY to scan; Z to the table, also by the screw and a rail. Z to the table by the extension units, columns, screw composition, its transmission is through the same motor rotation axis is to pass even reached the screw by screw to achieve the rotation of the table move up or down.Through the three-dimensional modeling of light-cured in the design and mechanical systems, making their campaigns and drive more reasonable and stable, then in the production process so that it can better carry out production.Key word: SLA;Scanning agencies;Rapid Prototyping;Transmission;Structure design目录摘要........................................................................... 错误!未定义书签。

机械毕业设计-一种焊接设备翻转机构设计(含全套CAD图纸)

目录摘要...........................................................................................................................................I I I A B ST R A C T..................................................................................................................................IV 目录.............................................................................................................................................V 1 绪论.............................................................................................................................................1 1111.1课来题源及研究的目的和意义...........................................................................................1 .2国内外设备目前的发展状况.............................................................................................1 .3课题研究方法和手段...........................................................................................................1 .4课题应达到的基本要求.......................................................................................................2 1.4.1翻转机构设计指导思想................................................................................................2 .5设计任务书的基本要求.......................................................................................................2 12 翻转机构整体方案设计.............................................................................................................3 2.1总体设计方案.......................................................................................................................3 22.1.1设计目的........................................................................................................................3 .1.2设计原理........................................................................................................................3 2.2翻转机构系统概述................................................................................................................5 222.2.1翻转机构系统组成.........................................................................................................5 .2.2翻转机构的工作原理.....................................................................................................5 .2.3翻转机构的功能要求.....................................................................................................5 2.3翻转机构总体方案设计与比较............................................................................................5 22.3.1翻转机构总体方案设计................................................................................................5 .3.2翻转机构的比较选择.....................................................................................................8 3 翻转机构结构零部件的设计.....................................................................................................9 3.1机构框架设计........................................................................................................................9 33.1.1框架结构材料.................................................................................................................9 .1.2结构的成形方式..........................................................................................................10 3.2翻转机构轴的设计.............................................................................................................10 33.2.1轴径的确定...................................................................................................................12 .2.2轴的结构设计..............................................................................................................12 33.3踏板、转盘及手轮的设计.................................................................................................15 .4平衡块的设计......................................................................................................................16 4 标准件的选用...........................................................................................................................16 4.1轴承的选择..........................................................................................................................17 444.1.1轴承的基本概念...........................................................................................................17 .1.2滚动轴承的主要类型、比较和选择...........................................................................17 .1.3轴承型号的确定...........................................................................................................20 V4.1.4轴承的寿命...................................................................................................................22 4.2其它标准件选用..................................................................................................................22 444444.2.1轴承座的选用...............................................................................................................22 .2.2轴套的选用...................................................................................................................23 .2.3开口销的选用...............................................................................................................25 .2.4压簧的选用..................................................................................................................26 .2.5垫片的选用..................................................................................................................26 .2.6键的选用......................................................................................................................27 5 翻转机构的焊接与装配...........................................................................................................29 5.1框架的焊接.........................................................................................................................29 5555.1.1选择焊接方法...............................................................................................................29 .1.2确定焊接的形状、尺寸和下料方法...........................................................................29 .1.3确定焊接接头、坡口形式和坡口边缘的加工方法...................................................30 .1.4焊接方案的确定...........................................................................................................30 5.2零部件的装配......................................................................................................................30 5555.2.1机器装配的基本概念...................................................................................................30 .2.2零件在装配中连接种类...............................................................................................31 .2.3装配方法.......................................................................................................................32 .2.4装配方案的确定...........................................................................................................33 5 结论...........................................................................................................................................33 致谢...............................................................................................................................................34 参考文献 (35)VI一种焊接翻转机构设计1 绪论1 .1课来题源及研究的目的和意义技术进步的最重要和最有效的发转方向之一就是实现生产的过程,其中包括焊接过程的全盘机械化和自动化。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

技术学院 毕业设计(论 文)

题目 抛光机设计 系 (部) 专业 班级 姓名 指导老师 系主任

年 月 日 1

目 录 综 述 ........................................................................................................................... 2 1. 抛光桶设计参数 ...................................................................................................... 5 2. 传动方案 .................................................................................................................. 6 3. V带的设计 ................................................................................................................ 6 3.1确定设计功率...................................................................................................... 6 3.2选择带的型号...................................................................................................... 7 3.3确定带轮的基准直径21dd和.............................................................................. 7 3.4验算带的速度...................................................................................................... 7 3.5确定中心距A和V带基准长度dL .................................................................... 7 3.6确定中心距和小轮包角...................................................................................... 8 3.7确定V带根数Z ................................................................................................. 8 3.8确定初拉力0F ..................................................................................................... 9 3.9计算作用在轴上的压力...................................................................................... 9 3.10带轮结构设计.................................................................................................... 9

4. 滚筒的设计 ............................................................................................................ 10 4.1滚筒结构............................................................................................................ 10 4.2轴承的选择........................................................................................................ 11 4.3键的校核............................................................................................................ 11

5. 结论 ........................................................................................................................ 12 6. 参考文献 ................................................................................................................ 12 2

综 述 机械零件投入机械加工的每张图纸都有去毛刺的技术要求,去毛刺工序,工艺人员往往无法编 制工艺文件,通常采用锉刀、布轮、砂布、砂带等办法来去除毛刺。随着科学技术的进步和生产的发展,人工去毛刺已不能适应现代市场竟争的产品质量和生产方式的要求,光整加工技术逐步取代了传统的去毛刺工艺,而且越来越被人们所重视,目前有些先进企业机械零件的精整与光饰已被技术人员编入图纸技术要求的内容,并形成了标准工序。 滚磨光整加工技术的实用工艺过程是:除油处理→光整加工及去毛刺→分选→清洗→烘干→防锈处理 ◆除油处理:光整前的零件要进行彻底除油处理,常采用超声波清洗方法效果最佳。如果工件上油污进入,磨块切削力明显减弱,磨剂作用会降低、光整效果、效率下降,光整后的零件表面不光亮。 ◆光整加工:光整加工主要是根据被光整零件件的结构形状、尺寸大小及光整要求选择或确定设备形式、设备规格、工艺用料、工艺参数等内容。 ◆光整加工后处理包括三方面:磨块与工件的分选、磨块与工件的清洗及工件的脱水防锈。 磨块与工件的分选常用方法有:手工筛选、机械筛选、振动筛选、手工电磁分选和传送带式磁力分选,可根据实际情况选用。磨块与工件的清洗采用超声波清洗方法最佳,再用清请水冲洗干净,要特别注意工件的脱水烘干和防锈处理。 大量工艺试验发现,工件经滚磨光整加工后表面光洁铮亮,其表层的活跃金属分子赤裸暴露在空气中很快氧化变黑,继而生锈,原因清洗后留在零件表面上的水膜形成了电化学腐蚀所必须的一层电解质溶液。水的电离度虽小,但仍可电离成H + 和[OH] - ,这种电离过程随温度升高而加快。同时水中还溶解有CO 2 、SO 2 等,都极易与水结合。 H 2 O→H + + [OH] – CO 2 + H 2 O→H 2 CO 3 →H+ + [HCO 3 ] - 铁和铁中的杂质浸泡在有H+、[OH] - 和[HCO 3 ] - 等多种离子的溶液中一样,形成了腐蚀电池,铁是阳极、杂质是阴极。一般情况下,水膜里含有氧气,3

阳极上的铁被氧化成Fe 2+ 离子,在阳极上获得电子的是氧,然后与水结合成[OH]-离子。腐蚀反应为: 2 Fe+ O 2 +2 H 2 O=2Fe(OH) 2 由此看来,光整前除油处理和光整后的脱水烘干、防锈处理是非常必要的,二者缺一不可,其方法也很多。脱水烘干通常采用工业型甩干机,防锈油用主要成份是羊毛脂,石油磺酸钡,石油磺酸钠及助剂。 磨粒流抛光 原理:在磨粒流加工过程中,夹具配合工件形成加工通道,两个相对的磨料缸使磨料在这个通道中来回挤动(如图1)。磨料均匀而渐进地对通道表面或边角进行研磨,产生抛光、倒角作用。

图1 磨粒流加工原理 机床、磨料和夹具是磨粒流加工的三个要素: ◆挤压研磨机床:其作用是固定工件和夹具,控制挤出压力。在一定的压力作用下,使磨料研磨被加工表面,得到去毛刺、倒角的效果。机床压力范围从7~224 kg/cm 2 ; ◆磨料 :是由一种具有粘弹性、柔软性和切割性的半固态载体和一定量磨砂拌和而成。不同载体的粘度、磨砂种类、磨粒大小,可以产生不同的效果。常用磨料类型有:碳化硅、立方氮化硼、氧化铝和金钢砂。砂粒尺寸在0.005~1.5mm。高粘度磨料可用于对零件的壁面和大通道进行均匀研磨;低粘度磨料用于对零部件边角倒圆和小通道进行研磨; ◆ 夹具:使零件定位,并引导磨料到达被加工部位,堵住不需要加工的部位。 要顺利完成零件的磨粒流加工,得到最佳加工效果,影响因素很多,除设备以外,还包括磨料的选择、挤压力的大小、循环次数、夹具的合理设计等。 4

优点:挤压研磨是对金属材料进行微量去除,对零件内腔交叉部位去毛刺并倒圆,达到精细加工的目的。磨粒流加工具有精确性、稳定性和灵活性。广泛用于汽车业和各种生产制造业。它最根本的优点是:可以通达零件复杂而难以进入的部位;抛光表面均匀、完整;批量零件的加工效果重复一致。这些加工特点使零件性能得到改善,寿命延长,同时减免繁杂的手工劳动,大大降低劳动强度。如汽车进气管,手工抛光其内表面时,只能先切割开,抛光后再焊接起来。而用磨粒流加工方法,不需要切割打开就可以完成内表面抛光。除了作为一种抛光手段,磨粒流工艺还可以对一些表面形状公差、质量要求极其严格的零件进行微量磨削加工。 应用:磨料流加工适用于加工不同的零件和尺寸。小至0.2mm的小孔或1.5mm直径的齿轮,大至50mm直径的花键通道,甚至1.2m的透平叶轮。加工大型零件的机床可以装置回旋臂或输送轨道。 该工艺已广泛用于汽车零部件的精加工:进排气管、进气门、增压腔、喷油器、喷油嘴、气缸头、涡轮壳体和叶片、花键、齿轮、制动器等。如:粗糙的气缸头铸造件在专门的二工位磨粒流生产线上,每小时生产量可达到30件,粗糙度从Ra4μm或Ra5μm达到Ra0.4μm,可使废气排放量减少7%,发动机功率增加6%,行驶里程数增加5%。 近年来研制开发出的微孔磨粒流机床,在加工喷油嘴方面独树一帜。它根据挤出压力、磨料温度和粘度之间的关系,进行复杂的程序运算。加工过程中,当喷油嘴的设定流量到达时,加工即自动停止。加工时间在10秒左右,流量散差可控制在±1%。与此加工设备配套的还有流量测试仪以及高压清洗设备。这些设备可根据用户需要,提供单工位或多工位的。也可以是带机械手连接,包括加工、测量、清洗的全套系统。 电化学去毛刺 零件内通道相交处粗糙并带有毛刺一直是令人头痛的问题。电化学去毛刺是解决这些问题的好方法。这一技术是用成形工装,对工件的选定部位进行加工,接通电流的电解液在工件和工装之间通过,瞬间溶解毛刺,去毛刺的同时,在内通道相交处产生均匀、精确的倒圆边角。加工时间一般在10秒到30秒之间。大多数工件采用多个电极头工装,可以达到更高的工作效率。去除量取决于工件(正
