三维地质建模方法概述
(可直接使用)三维地质建模技术方法及实现步骤.ppt
最新课件
30
3.3 地质建模的兴盛时期：随机建模
(地质统计学在石油工业中广泛应用)
由于克里金估计方法是一种数据内插方法，把它用于储层评 价常常会平滑掉储层特征在空间展布的变异性，从而对研究储层 的非均质性和不确定性是不适合的。
所谓随机建模，是指以已知的信息为基础，应用随机函数理 论、随机模拟方法，产生可选的、等概率的储层模型的方法。
合在一起，则构成混合模型，亦称为二步模型，即第一步建立离散模型，
描述储层大范围的非均质特征（储层结构）特征，第二步是在离散模型
的基础上建立表征岩石参数空间变化和分布的模型，由此便获得了混合
模型。这种建模方法成为“二步建最模新课”件 方法。
32
随机建模与确定性建模的差异
确定性建模
确定性建模是对井间未知区给出确定性的预测结果， 即试图从具有确定性资料的控制点出发，推测出点间（如 井间）确定的、唯一的储层参数。
沉积学：在野外露头精细解剖各类沉积体的建筑 结构要素，识别界面特征；
计算机自动对比:有模拟手工对比，有地质统计对 比（见一些报导）。
最新课件
20
（二） 、建立层模型技术
目前的实际应用：
在建立本区“岩—电”关系的基础上，用测 井
曲线，地质家手工对比到可能的最小单元（一 般为砂组，或三级旋回），计算机建模时按一 定的地质规律进一步机械劈分。
渗透层（储层） 有效层
含油层
含气层
孔隙度
渗透率
隔夹层 含水层 饱和度
最新课件
10
（一）、建立井模型技术
比较成熟的现有技术
方法手段：以岩心及各种测试资料为基础，以 测井为主要手段；
基于BIM的三维地质建模
基于BIM的三维地质建模随着建筑信息模型（BIM）技术的不断发展，其应用领域已从单纯的建筑设计扩展到了地质建模领域。
本文将重点探讨基于BIM的三维地质建模方法与技巧，并分析其应用前景。
在准备工作阶段，首先需要采集各种地质数据，包括地形地貌、岩土性质、水文地质等方面的信息。
这些数据可以通过野外调查、钻孔、地球物理勘探等多种方式获取。
获取数据后，需要对其进行处理，如数据清洗、插值运算等，以保证数据的质量和精度。
基于BIM的三维地质建模主要包括以下步骤：数据准备：收集并处理地质数据，包括地形地貌、岩土性质、水文地质等信息，确保数据质量。
建立模型框架：利用BIM软件，如AutoCAD、Revit等，根据采集的数据建立地质模型框架。
模型细化：在模型框架的基础上，添加地质要素，如岩层、断层、节理等，并对模型进行细化。
纹理处理：利用图像处理技术，对模型进行纹理处理，使其更加真实地反映实际地质情况。
在三维地质建模过程中，有一些技巧需要注意。
对于模型细节的处理，要充分考虑地质构造的复杂性和精度要求，合理运用BIM软件的细节控制功能，以达到最佳的表现效果。
对于颜色和纹理的选用，应根据地质数据的特征和建模目标进行合理搭配，使模型更加真实可信。
对于模型优化，要充分考虑模型的精度和运算性能，采用合适的优化策略，以提高模型的运行效率。
基于BIM的三维地质建模具有广泛的应用前景。
在矿山领域，通过建立矿山水文地质模型，可以对矿床进行合理规划与开采，提高矿山安全生产水平。
在水利工程中，通过建立三维地质模型，可以对库区进行稳定性分析，为水利工程设计提供决策依据。
在交通工程中，基于BIM的三维地质建模可以帮助工程师更好地了解地质条件，为道路设计、基础选型等提供支持。
基于BIM的三维地质建模是一种先进的建模方法，它在地质勘察、矿山、水利、交通等领域都有广泛的应用前景。
然而，目前该技术还存在一些不足之处，如数据获取和处理难度较大、建模过程较为复杂等。
三维地质建模
前言GMS（Groundwater Modeling System）是种综合性的图形界面软件，是一个各种软件于一体的，能够从钻孔到地层结构、从平面到空间、从单元到系统的综合性、系统性、全面性的软件。
不仅具有地下水模拟、地下水溶质运移模拟的功能，其在实现地质结构可视化方面功能亦同样突出。
经过10多年的发展，GMS软件的功能越来越完善，并在各个领域中取得广泛应用。
本文重点介绍了GSM软件在工程地质方面的应用情况，与其他三维地质建模软件对比。
对比显示GMS软件在当前广泛应用的三维建模软件软件中，如：GIS、FEFLOW、MOFDFLOW、FFMWATER、MT3DMS、RT3D、SEAM3D、MODPATH、SFFP2D，以其强大的功能明显优于其他三维地质建模软件。
在本文最后的工程实例中对3D GMS软件在三维地质建模中的应用有更详尽的阐述。
1三维地质建模基本问题概述1.1三维地质建模概述三维地质建模技术在上世纪60年代被国外学者提出，在国外，地质建模已经发展了几十年，中国自上世纪80年代末开始引入EsrthVision以来，也已经发展了快二十年。
近10年来，地学领域将其理解为地理Geography、地质Geology、地球物理Geophysics和大地测量Geodesy等地学相关学科的统称,因其英文名称之前缀均（Geo-)关于三维空间信息的研究与日俱增,形成了两大并行发展的支流:一是三维地理信息系统(3D GIS),二是三维地学模拟系统(3D Geosciences Modeling System,3D GMS)。
真3D地学模拟、地面与地下空间的统一表达、陆地海洋的统一建模、三维拓扑描述、三维空间分析、三维动态地学过程模拟等问题,已成为地学与信息科学的交叉技术前沿和攻关热点。
三维地质建模(3D Geological Modeling)又称为三维地学建模(3D Geoscience Modeling)、三维地质数字化建模等，一般对其过程进行了概括：三维地质建模是指在原始的地质勘探数据基础上，在地质工程师的专家知识和经验指导下经过一系列的解译、修改后，以适当的数据结构建立地质特征的数学模型，通过对实际地质实体对象的几何形态、拓扑信息(地质对象间的关系)和物性三个方面的计算机模拟，由这些对象的各种信息综合形成的一个复杂整体三维模型的过程[1]。
三维地质建模技术方法及实现步骤ppt课件
（二） 、建立层模型技术
正在攻关的方向及内容
地震、测井结合高分辨率层序地层学 测井约束下的地震反演；
沉积学：在野外露头精细解剖各类沉积体的建筑 结构要素，识别界面特征；
计算机自动对比:有模拟手工对比，有地质统计对 比（见一些报导）。
20
（二） 、建立层模型技术
目前的实际应用：
在建立本区“岩—电”关系的基础上，用测 井
三维地质建模技术方法及实现步骤
阴国锋
2007.10.22
1
目录
一、三维地质建模的意义 二、三维地质建模技术发展的现状 三、三维地质建模的发展动向 四、三维地质建模技术方法及实现
2
一、建模意义 建模的意义：
最大程度地集成多种资料信息， 最大程度地减少储层预测的不确定性。
3
二、地质建模技术发展的现状
16
（二） 、建立层模型技术
现有成熟和流行技术：
河流砂体小层对比，应用“等高程”，“切片” 等方法：现已比较广泛应用，但仍为有待深化的技术；
地震横向追踪技术：有待提高分辨率； 高分辨率层序地层学：露头—岩心—测井—地 震综合，力争把准层序缩小到“十米级”。
17
（二） 、建立层模型技术
正在攻关的方向及内容：
最重要的是新测井技术的发展和完善：
成像测井； 过套管测井； 随钻测井。
13
（二） 、建立层模型技术
目的：
建立储集体格架：把每口井中的每个地质单 元通过井间等时对比联接起来——把多个一维柱 状剖面构筑成三维地质体，建成储集体的空间格 架。
关键点：
正确地进行小单元的等时对比，即要实现单 个砂层的正确对比。可对比单元愈小，建立的储 集体格架愈细。对于陆相沉积难度更大。
GOCAD 软件三维地质建模方法
GOCAD 软件三维地质建模方法1建模方法GOCAD 三维地质建模主要包括两类：一类是构造模型（structural modeling）建模，一类是三维储层栅格结构（3D Reservoir Grid Construction）建模。
（1）构造模型（structural modeling）建模建立地质体构造模型具有非常重要的意义。
通过建立构造模型能够模拟地层面、断层面的形态、位置和相互关系；结合反映地质体的各种属性模型的可视化图形，还能够用于辅助设计钻井轨迹。
此外，构造模型还是地震勘探过程中地震反演的重要手段。
（2）三维储层栅格结构（3D Reservoir Grid Construction）建模根据建立的构造模型，在3D Reservoir Grid Construction 中可以建立其体模型；同时地质体含有多种反映岩层岩性、资源分布等特性的参数，如岩层的孔隙度、渗透率等，可对这些物性参数进行计算和综合分析，得到地质体的物性参数模型。
当采样值在地质体内密集、规则分布时，可以直接建立采样值到应用模型的映射关系，把对采样值的处理转化为对物性参数的处理，这样可以充分利用计算机的存储量大、计算速度快的特点。
当采样值呈散乱分布，并且数据量有限时，需要采用数学插值方法，拟合出连续的数据分布，充分利用由采样值所隐含的数据场的内部联系，精确的模拟模型中属性场的分布。
图1-1孔隙度参数模型分布图2 建模流程2.1数据分析（1）钻孔、测井分布及数据分析支持三维建模的数据主要为钻孔和测井。
由于对区域范围和建立三维地质建模的精度要求不同，得对所得到的钻孔、测井的分布和根据其取得的数据进行分析和处理是的必要。
根据钻孔、测井的分布范围和稠密程度可以大致确定地层的分布界限，对钻孔较少区域采取补充钻探或者采用其它方法进行处理。
图2-1由二维地质剖面图形成的三维连井剖面图（2）地质剖面对于建立三维地质模型，只根据钻孔和测井是不够的，在长期的地质勘探中形成的地质剖面图，对建立三维地质模型具有重要的作用。

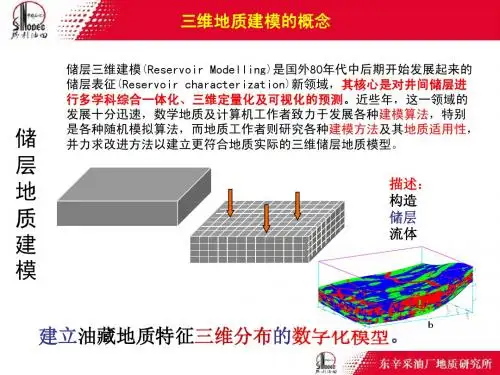

三维地质建模的基础知识
数据集成----集成不同比例尺、 数据集成----集成不同比例尺、不同来源 ----集成不同比例尺 的井数据、地震数据、试井数据、二维 的井数据、地震数据、试井数据、 图形数据等， 图形数据等，形成统一的储层建模数据 库。 数据检查----应用不同的统计分析方法对 数据检查----应用不同的统计分析方法对 ---数据进行检查。如直方图、散点图、 数据进行检查。如直方图、散点图、三 维显示。 维显示。 影响模型精度的因素有三个： 影响模型精度的因素有三个： 1）资料丰富程度及解释精度； 资料丰富程度及解释精度； 2）建模方法选择； 建模方法选择； 3）建模人员的地质理论水平、对工区的 建模人员的地质理论水平、 熟悉程度、计算机应用水平、 熟悉程度、计算机应用水平、软件掌握 程度，对数学算法的理解等。 程度，对数学算法的理解等。 随机建模模型优选---复杂的过程， 随机建模模型优选---复杂的过程，符合沉 ---复杂的过程 积模式、统计参数、忠实于硬数据、 积模式、统计参数、忠实于硬数据、抽 稀检验等。 稀检验等。
三维地质建模意义
1、能更客观地描述油藏
定量描述井间储层性质， 定量描述井间储层性质，储层连续程度及其内部建筑结 构，描绘出储层内部各种非均质隔档（地质界面），确定 描绘出储层内部各种非均质隔档（地质界面），确定 ）， 影响开发效果的各种地质因素，指出有效的调整挖潜位置。 影响开发效果的各种地质因素，指出有效的调整挖潜位置。 油藏建模可从三维空间上定 量地表征油藏的非均质性， 量地表征油藏的非均质性，可 克服用二维图件描述三维油藏 的局限性。 的局限性。
三维地质建模的步骤
一、数据准备 1、数据类型； 数据类型； 2、数据集成及质量检查； 数据集成及质量检查； 二、构造建模 1、建立断层模型； 建立断层模型； 2、建立层面模型； 建立层面模型； 3、建立网格模型； 建立网格模型； 三、属性建模 1、建立相模型； 建立相模型； 2、建立参数模型； 建立参数模型； 影响模型精度的因素； 3、影响模型精度的因素； 图形显示； 四、图形显示； 模型优选； 五、模型优选； 体积计算---储量计算； ---储量计算 六、体积计算---储量计算； 七、模型粗化 粗化网格的设置； 1、粗化网格的设置； 属性粗化的计算； 2、属性粗化的计算；
隧道工程中的三维地质建模与分析
隧道工程中的三维地质建模与分析在现代隧道工程中，三维地质建模与分析是不可或缺的一环。
通过对隧道区域的地质进行三维建模和分析，可以为隧道施工提供重要的支持和保障。
下面将从三维地质建模方法、应用及优势等方面来探讨隧道工程中的三维地质建模与分析。
一、三维地质建模方法在隧道工程中，三维地质建模主要通过地质调查、地质勘探、地质资料分析及地质模型构建等方式实现。
首先进行的是地质调查和地质勘探，该过程主要是为了了解地下环境的物理和化学属性，包括地质构造、岩性、褶皱、断层、水文地质条件等。
其次是地质资料分析，该过程主要是将地质资料转化为数字格式以进行简化和分析，包括地质剖面、地质图、地图时序影像和地层描述等信息。
最后是地质模型构建，该过程主要是将地质信息进行数值化计算，以构建三维地质模型。
三维地质模型基于地质资料的分析和建模，提供了高精度和可视化的地下信息，以供隧道施工各阶段的工程设计和施工过程中的风险评估。
二、三维地质建模的应用目前，三维地质建模主要应用于隧道工程的各个方面，包括土层和岩石的勘探和评价、隧道掘进设计、地面和地下水流动模拟、爆破振动分析等。
在隧道设计阶段，三维地质模型可以提供有关地下物理和化学属性的大量详细信息，以协助工程师进行隧道设计。
隧道施工期，三维地质模型将面临大量的爆破振动、地面和地下水流入及坍塌等难题，该模型可以帮助隧道技术人员进行风险评估，优化隧道设计，提高隧道施工的效率和安全性。
三、三维地质建模的优势相对于二维和传统的三维地质建模，三维地质建模具有以下明显优势：（1）高精度性：三维地质模型提供了高精度和可视化的地下信息，为工程师和隧道技术人员提供更准确的数据来源。
（2）更自然地模拟地下环境：三维地质模型可以更好地模拟复杂的地下物理和化学环境，如褶皱、断层、岩性和土层结构等，更好地反映了地下的真实环境。
（3）强大的综合应用能力：三维地质模型可以支持多种应用精度，例如大规模的施工模拟，地下水流动模拟以及岩石或土层稳定性评估等。
三维地质建模技术方法及实现步骤
对于我国陆相沉积，尽可能正确控制到“十 米
级”单元。
小层对比仍有一定的经验性（艺术）。
模拟单元划分
网格设计 平面: 50×50M
纵向细剖分 Layers: 107
网格单元数 125×38×107，
冲积相（重点是河流砂体）的层序（旋回） 识别标志；
地震、测井结合高分辨率层序地层学； 沉积学； 计算机自动对比。
（二） 、建立层模型技术
正在攻关的方向及内容
冲积相 （重点是河流砂体）的层序（旋回） 识别标志
古土壤 遗迹化石，现发展遗迹相 古地磁学
前两者成功的报导较多，将同样遇到向井下 转移的问题。
三步建模，相控建模表征了层面的非均质性。为表征垂向的 非均质性，人们开始采用三步建模。即利用沉积微相图约束岩相 建模；再利用所建立的岩相模型，进一步约束孔、渗、饱等属性 参数建模。
由于研究的深入，过去储层表征、随机建模领域主要利用井 资料分析相带空间展布及物性空间特征的基本格局正在被突破! 地震资料在储层随机建模中的应用越来越多，如岩相建模时地震 速度的应用，模拟退火算法中地震资料和露头及井资料的结合等。 由于这些进展，随机建模的思路与方法也开始在地震反演中得到 应用。
(2) 划分流动单元及井间等时对比技术 （二维层模型）
(3) 井间属性定量预测技术 （三维整体模型）
（一）、建立井模型技术
目的：
建立每口井各种开发地质属性（Attributes） 的 一维柱状剖面
井筒油藏描述最基本的九项属性：
渗透层（储层） 有效层
含油层
含气层
孔隙度
渗透率
direct三维地质建模方法及规范.
1、三维地质建模的目的
2、三维地质模型的分类 3、三维地质建模的原则 4、地质建模的基本程序 5、地质建模的步骤
6、地质建模的技术规范
7、地质建模方法 附：地质建模专家观点
1、三维地质建模的目的
地质模型是指能定量表示地下地质特征和各种储层参数三维空间分布的数据体。一个完整油 藏的地质模型应该包括构造模型、沉积模型、储层模型及流体模型。油藏描述最终结果是油藏 地质模型，而油藏地质模型的核心是储层地质模型（储层骨架模型和储层参数模型）。 三维地质建模是从三维的角度对储层的各种属性进行定量的研究并建立相应的三维模型。其 核心是对井间储层进行多学科综合一体化、三维定量化及可视化的预测。与传统的二维储层研 究相比，三维地质建模具有以下明显的优势： 1、能更客观地描述储层 能更精确的表征地下储层形态，克服了用二维图件描述三维储层的局限性。可以更好地指导 油田勘探开发工作者进行合理的油藏评价及开发管理。 2、可更精确地计算油气储量 常规的储量计算单元是以油藏（一个油水系统）为计算单元，储量参数（含油面积、油层厚 度、孔隙度、含油饱和度）均用平均值来表示，缺点是忽略了储层非均质因素。应用三维油藏 模型的三维网格计算储量，大大提高了计算精度。 3、有利于三维油藏数值模拟 油藏数值模拟要求一个把油藏各项特征参数在三维空间上的分布定量表征出来的地质模型； 实际的油藏数值模拟还要求把储层网块化，并对各个网块赋予各自的参数值来反映储层参数的 三维变化。
三维地质模型是油藏描述成果的可视化！
2、三维地质模型的分类
分类依据 分 类 结 果
概念模型（典型化、概念化、抽象化）
模型的作用与特征
勘探阶段、开发早期 开发中期油藏描述 开发后期储层表征
不同研究 静态模型（实体模型：一个油田实际资料点描述储层 阶段与任 特征三维空间分布和变化） 预测模型（重视井资料点、追求控制点间的内插和外 务
三维地质建模方法与教材.doc资料
储层建模步骤当前国内外储层地质建模的总体思路和方法基本上是一致的，即在广泛收集地质（包括露头、钻井及综合测试）、地震及测井资料的基础上，利用沉积学、储层地质学和一系列数学方法来定量表征二维或三维储层的宏观几何形态及内部特性参数的空间变化，最终利用计算机来动态地模拟储层的空间变化特征。
三维建模一般遵循从点----面---体的步骤，即首选建立各井点的一维垂向模型，其次建立储层的框架(由一系列叠置的二维层面模型构成)，然后在储层框架基础上，建立储层各种属性的三维分布模型。
一般的，广义的三维储层建模主要包含六个环节，即数据准备、构造建模、储层相建模、储层参数建模、储量计算、如果要将储层模型用于油藏数值模拟，应对其进行粗化。
2.1 数据准备储层建模是以数据库作为基础的，数据的丰富程度以及准确性在很大程度上决定着所建模型的精度。
从数据来源看，建模数据包含岩芯、测井、地震、试井、开发动态等方面的数据。
2.1.1 建模数据（1）井数据井数据包括井基本信息、岩心数据、测井及其解释数据、分层数据、断点数据等。
1．基本信息主要指钻井信息，包括井名称、井别、井口坐标、补心海拔、完井深度、完井时间及井身轨迹等。
这些数据可从完井地质报告中得到，目前大部分油田单位已将其建成了数据库。
在建模软件中加载了井信息数据后，应对井信息及轨迹逐一进行细致检查，特别是进行可视化检查。
例如，为了检查井身轨迹的准确性，首先，从三维视窗中查看井轨迹的整体形态；第二，在导入井分层数据后，逐层与现场已有井位底图进行对比检查，确保数据无误。
2．岩心数据岩心数据包括岩心照片、岩心描述以及岩心钻孔分析数据等，是岩性解释、沉积相划分、含油气性解释、储层质量评价以及隔夹层识别等的第一性资料。
建模过程中，岩心数据主要作为测井数据的标定。
3．测井及其解释数据测井作为研究井筒周围地层、岩石及流体特征的重要技术手段，包括电法测井、声波测井、放射性测井、地层倾角测井、气测井、生产测井以及随钻测井等多个类别，一般数据按每米8个数据点记录。
