汽车仪表的识别使用
汽车仪表的识别使用
摘要：汽车仪表由各种数据仪表、指示器、警示灯等组成。仪表的功能是把驾驶员需要的数据通过仪表表现出来。因此，对于汽车仪表的正确识别与使用对驾驶汽车有很大的帮助。本文拟讨论如何识别汽车仪表以及正确的使用。
关键词：汽车仪表、识别、使用方法
前言：汽车仪表是驾驶员与汽车交流信息的平台。不同型号的汽车仪表的类型也不尽相同，这就需要驾驶员掌握一定的仪表识别与使用的基础知识。一般汽车的常规仪表有里程表、转速表、充电表、机油压力表、水温表和燃油表等。我们首先应该了解汽车的基本构成，再结合以正确的使用方法。这样我们就能够通过汽车仪表得到汽车各项数据的运行状态。本文拟讨论汽车仪表的识别与使用。
1.汽车上常见的仪表
1.1.里程表汽车仪表中最显眼的是车速里程表。它又两部分构成，一个是车速表，一个是里程表。通常，传统的里程表是机械式的。车速里程表比较典型的内部构造是连接一根软轴，软轴的另一端连接到变速器的一个齿轮上，软轴里面有钢丝缆线，齿轮会带动钢丝缆线旋转。而钢丝缆线会带着表罩圈内的磁铁旋转，罩圈与指针联接并通过游丝将指针置于零位，磁铁的旋转致使指针的平衡被打破，指针因此被带动转动。这种仪表多用于小型汽车的使用。随着科学技术的创新发展。电子车速表被得到了广泛的应用，这种仪表的工作原理是通过速度传感器获得信号，通过脉冲频率使指针转动或者显示数字。
1.2.转速表 转速表即表示发动机每分钟转动多少千转。驾驶员可以通过转速表了解发动机的运行情况。配合变换档位和油门的大小，可以使发动机保持在最佳的状态，减少油量的损耗。转速表的运行原理是接受火线圈的电流中产生脉冲的信号，且转速表一般设置在仪表板内，与车速里程表对称地放置在一起。转速表是按照磁性原理工作的，它接收点火线圈中初级电流中断时产生的脉冲信号，切该信号可转换为转速值。此外，还存在一种转速表是通过发电机发出脉冲信号传达到转速表电路，经过转速表解释显示为转速值。但是，这种仪表可能会因为发电机皮带打滑而造成数值不够准确。
1.3.充电表 充电表是显示发电机和蓄电池之间的蓄电与发电状态。此仪表分为电流表和电压表。电流表的内部中间位置有一块永久磁铁，有线圈缠绕在支点上，当有电流通过时，会产生磁场，指针因为磁场的作用左右摆动。当蓄电池充电时，显示为正极，蓄电池放电时，显示为则显示为负极。由于电流表接线柱承受电流比较大，不太安全，所以现在的汽车多数使用充电指示灯或者电压表。充电指示灯的接地端是由调节器控制的，当发动机未运转时，充电灯接地线路接通，充电灯发亮；当发动机运转时，充电灯接地线路断开，充电灯熄灭；如果充电灯仍然亮时，说明充电系统有故障。
1.4.机油压力表 机油压力表是显示机油压力的仪表，单位是kPa。动机冷却系统都用专门的冷却液，因此也称为冷却液。
1.5.水温表 水温表是用来表示发动机汽缸盖水套内冷却液的工作温度。并且配有水温报警灯，报警灯的功能是到水温接近沸腾点时，引起驾驶员的注意。
1.6.燃油表 燃油表是显示油箱内油量的仪表，驾驶员可以通过燃油变直观的看到邮箱内油量的多少。燃油表的单位是工。当指针指向“E”表示无油；指针指向“F”表示油满；还有另外一种表示方式，即单0、1/2、1/1分别表示无油、半箱油和油满。燃油表内有两个线圈，分别在“F’’与“E”一侧，是由浮子高度控制的可变电阻，即传感器。阴值的变换决定了两个线圈磁力的强弱，进而控制指的偏转方向。
2.汽车仪表的正确使用
2.1.经常擦拭各仪表的表面。这样做，一方面是可以便于驾驶员可以清晰的观察到表盘的数值。另一方面的理由是仪表的保养以免有灰尘和油污进入仪表内部。
2.2.要随时注意仪表的各项数值的变化动态以便随时掌握汽车的运行状态，能够做到及时发现问题，找到各项指标异常的原因。这样能够及时处理汽车存在的故障，是行车安全的一个保障。
2.3.如果是电压值不同的仪表，除电流表外一律不得相互代用，避免损坏仪表。
2.4.电磁式仪表与电热式仪表的传感器的性能不同。电磁式的可变电阻传感器其电阻值随油面的升高而升高，而电热式传感器则恰恰相反，随油面的升高而减小。电磁式水温表的电阻，在水温100℃时电阻值较高，只有温度继续上升电阻值才会减小。而电热式水温表的电阻，在水温50℃时，电阻值为220欧多，水温1℃时，温度电阻值为20欧。因此二者必须配合使用，缺一不可，绝对不能单独使用。
2.5.在安装机油压力传感器的时候，应该让“个”记号向上，如果不这样安装会导致机油压力表的的准确性降低。
2.6.要保证水温表传感器良好接地，传感器的导线千万不能搭铁、短路。否则会损坏水温表。
2.7.要保证燃油箱内浮子的移动灵活；油箱及燃油表传感器接地牢固。若搭铁不良，指针会一直指向“0’’端。
2.8.电磁式燃油表的上接线柱接点火的开关，下接线柱接传感器。否则，燃油表指针会始终指向“0”端。
2.9.发动机启动时，驾驶员必须要观察仪表的动态，如果发现各项数值异常，一定要及时处理，找到故障原因，进行维修。
2.10.定期检查电气仪表。如果没有检查仪器。可以与标准的仪表进行对比检查：机油压力表的指示值误差，油压为0.2兆帕时，误差应该控制在正负百分之十；油压为0.5兆帕时，误差应该控制在正负百分之二十；电流表的误差值应该控制在正负百分之二十之内。
2.11.电流表的螺丝母、螺丝栓以及垫圈应该在安装之前打磨干净，并且在螺丝上涂抹适量的机油，这样既方便安装又可以预防螺母等零件的保养。
结语：
汽车的仪表主要包括里程表、转速表、机油压力表等。其作用是监视和指示汽车各项的运行指标，为汽车的安全运行提供依据。我们应该根据对仪表基础知识的掌握，正确的识别和使用仪表。在仪表的安装中要注意细节，避免发生安装错误，造成启程运行故障。在汽车仪表的日常使用中也要注意保养，要维持仪表外部的清洁。通过对仪表使用知识和技巧的掌握。这样才能保证仪表正常精准的运行，为驾驶员提供可靠地参考数据。为行车安全提供保障。
参考文献：
[1]岳国义，李宝树，赵书涛.智能型指针式仪表识别系统的研究[J].仪器仪表报，2003（S2）：430-431报·
[2]付胡代，岳晓峰，韩立强.图像识别技术在活塞装配自动识别系统中的应用[J].长春工业大学学报：自然科学版，2004，25（1）：25-28·
汽车仪表盘指示灯图解
1 / 13 1、车辆基本情况提示标识
平常常见的并最常使用的图标有：车门提示、手刹提示、安全带提示、发动机自检、润滑油情况检查、ABS系统检查、安全气囊检查、蓄电池提示以与燃油量提示这么几种。
另外，还有一些标识是因为相关车型仪表盘设计的原因而产生的，比如说水温显示标识，在现代老款悦动、东风日产骊威等没有水温表的车型上，这些标识就充当显示车辆水温是否正常的功能，一般情况下，蓝色和绿色表示水温低，红色表示水温高，不显示任何颜色表示水温合适。
2 / 13 刚才在说常用标识的时候提到了安全带未系提示标识，而有些对安全要求比较高的车型，会分开提醒主、副驾驶位置的人安全带是否系好安全带。
2、灯光信息提示标识
在仪表盘中除了刚才提示的一些关于车辆安全方面的标识外，还有一部分也是非常重要的，它的存在甚至关系我们驾车的安全，那就是灯光提示标识。不过这里也需要提醒您一下，如果看到仪表盘上灯光表示亮起的时候可能实际上相应的灯光没有亮，因此就需要我们在使用的过程中勤检查灯光是否正常，因为特别是在夜间开车，没有灯光、甚至不正确使用灯光都会有交通事故的隐患存在。
3 / 13
4 / 13 说到这里也请各位车主朋友能够在合适的时间恰当的使用车辆灯光，比如夜间就要开车灯；远光灯尽量不要长时间开启等，错误的使用车辆灯光可能会给自己以与车辆造成不必要的麻烦。
3、变速箱/车辆行驶状态提示标识
多数车型的自动变速箱车型为了能让车主更好的控制车辆也设计了不同的模式来保证不同使用者的需求，下面几个标识就是代表。
5 / 13
一般自动变速箱的车型会在仪表盘上面有一些提示标识，比如大众独有的换挡提醒标识、变速箱的SNOW雪地模式等。
此外，对于一些注重运动风格的车型来说还会有一些驾驶模式的选择，你可以通过仪表盘上的图标来了解目前车辆处于什么样的驾驶模式，一般这种标识都是直接显示相关模式的英文，总结来看主要有“Sport运动、Comfortable舒适、ECO经济等几种”
丰田锋兰达仪表盘说明书
丰田锋兰达仪表盘说明书
一、引言
丰田锋兰达作为丰田汽车旗下的SUV车型，其仪表盘是驾驶者与车辆之间重要的信息交互界面。本说明书将为您详细介绍丰田锋兰达仪表盘的各个部分及其功能，帮助您更好地理解和使用。
二、仪表盘整体介绍
1. 仪表盘位置：丰田锋兰达仪表盘位于驾驶员面前的驾驶员座椅背后的区域。
2. 仪表盘材质：丰田锋兰达仪表盘采用高质量塑料材料制作，具有良好的触感和耐用性。
3. 仪表盘颜色：丰田锋兰达仪表盘通常采用黑色或深灰色，与车内其他部件搭配协调。
三、仪表盘部分功能介绍
1. 速度表：位于仪表盘中央的速度表用于显示车辆的当前速度。刻度清晰明确，数字显示准确可靠。
2. 转速表：速度表旁边通常会配备转速表，用于显示发动机的转速。转速表的变化可以帮助驾驶者掌握发动机的工作状态。
3. 油量表：油量表用于显示车辆的油箱剩余油量。当油量接近底部时，油量表会发出警示，提醒驾驶者及时加油。
4. 水温表：水温表反映发动机的水温情况。正常情况下，水温表应保持在合理范围内，过高或过低都可能意味着发动机存在问题。
5. 里程表：里程表用于显示车辆的行驶里程数。驾驶者可以通过里程表了解车辆的使用情况，及时进行保养和维修。
6. 警示灯：仪表盘中还配备了各种警示灯，用于提示驾驶者车辆的各种异常情况，如发动机故障、刹车系统故障等。驾驶者一旦发现警示灯亮起，应及时检查和处理相应问题。
7. 多功能显示屏：丰田锋兰达的仪表盘还配备了一个多功能显示屏，可以显示更加详细的车辆信息，如油耗、行程时间、导航信息等。驾驶者可以通过操作仪表盘上的按键来切换不同的显示内容。
四、使用注意事项
1. 驾驶者在行驶过程中应时刻关注仪表盘上的各项指示和警示灯，及时处理问题，确保行车安全。
2. 仪表盘上的各项指示和警示灯应及时维修和保养，保持其正常工作状态。
3. 驾驶者应定期检查仪表盘上的液体指示（如机油、冷却液等），确保车辆正常运行。

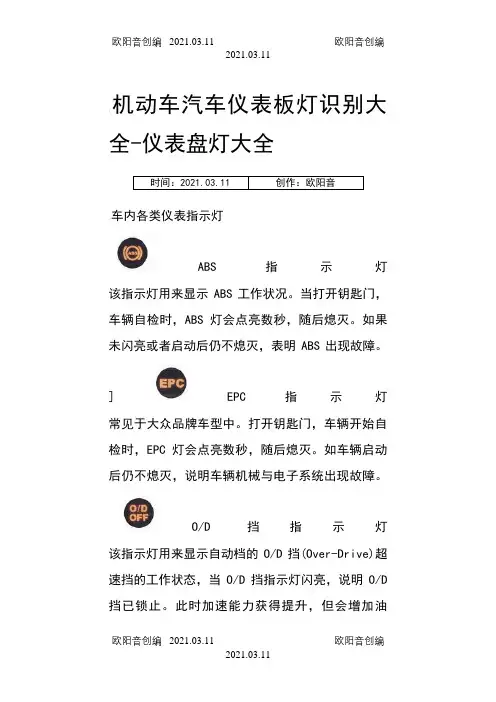

机动车仪表板灯识别-仪表盘灯大全之欧阳音创编
欧阳音创编 2021.03.11 欧阳音创编
2021.03.11
欧阳音创编 2021.03.11 欧阳音创编 2021.03.11 机动车汽车仪表板灯识别大全-仪表盘灯大全
时间：2021.03.11 创作：欧阳音
车内各类仪表指示灯
ABS指示灯
该指示灯用来显示ABS工作状况。当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
]EPC指示灯
常见于大众品牌车型中。打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。
O/D挡指示灯
该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。此时加速能力获得提升，但会增加油欧阳音创编 2021.03.11 欧阳音创编
2021.03.11
欧阳音创编 2021.03.11 欧阳音创编
2021.03.11 耗。
安全带指示灯
该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。有些车型会有相应的提示音。当安全带被及时扣紧后，该指示灯自动熄灭。
电瓶指示灯
该指示灯用来显示电瓶使用状态。打开钥匙门，车辆开始自检时，该指示灯点亮。启动后自动熄灭。如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
机油指示灯
该指示灯用来显示发动机内机油的压力状况。打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。 欧阳音创编 2021.03.11 欧阳音创编
汽车仪表盘图解
汽车仪表盘图解
仪 表 知 识
表是反映车辆各系统工作状况的装置。传统的仪表是机械式的,而现代仪表已经改用电子式.就目前大部分车型来看，显示车速、发动机转速等信息的表头依旧采用了传统的指针式。
车外温度表：
显示车外空气温度仪表，单位是摄氏度,目前拥有这种功能的车型基本上都在综合显示屏上直接用数字显示这一信息。
瞬时油耗表：
显示车辆某一瞬间油耗情况的仪表，单位是升/百公里（L/100Km）.不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。
自动挡挡位显示:
用于指示自动档档位。不同车型的显示方法不同,有的使用指示灯配合图形，有的则通过显示屏直接显示。汽车仪表盘图解转速表：反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称地放置在一起。一般转速表单位是千转/每分钟(1/min＆#42;1000）即显示发动机每分钟转多少千转。驾驶员可以通过该表了解发动机的运转情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减少油耗,延长发动机寿命.汽车仪表盘图解速度表:
速度表是现代车辆必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时（Km/h），有些欧美国家同时采用英制单位。传统的车速表是机械式的,现在很多轿车仪表已经装备了使用传感器的电子车速表
里程表：它是记录车辆行驶里程的仪表，多整合在速度表内。它对于车主判断车辆的整体状态，常见故障等有着特别的作用。同速度表一样,以前的里程表也是机械式的，目前有相当数量的车型采用了电子里程表.
小计里程表:
记录车辆某一段短途行驶里程的仪表,多与里程表整合在一起，能够随时清零.它能帮助车主掌握某段路程的长短以及计算油耗等。汽车仪表盘图解水温表：
显示冷却液温度的仪表,单位是摄氏度。由于以前汽车发动机都是用水来充当冷却液，所以称为水温表。现代汽车基本上都已用上了专门的冷却液水温指示灯:
机动车仪表盘图解大全
汽车仪表盘图解
仪 表 知 识
表是反映车辆各系统工作状况的装置。传统的仪表是机械式的，而现代仪表已经改用电子式。就目前大部分车型来看，显示车速、发动机转速等信息的表头依旧采用了传统的指针式.
车外温度表：
显示车外空气温度仪表，单位是摄氏度，目前拥有这种功能的车型基本上都在综合显示屏上直接用数字显示这一信息。
瞬时油耗表：
显示车辆某一瞬间油耗情况的仪表，单位是升/百公里(L/100Km)。不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。
自动挡挡位显示：
用于指示自动档档位。不同车型的显示方法不同，有的使用指示灯配合图形，有的则通过显示屏直接显示。
汽车仪表盘图解
转速表： 反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称地放置在一起。一般转速表单位是千转/每分钟(1/min*1000)即显示发动机每分钟转多少千转。驾驶员可以通过该表了解发动机的运转情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减少油耗，延长发动机寿命。
汽车仪表盘图解
速度表：
速度表是现代车辆必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时(Km/h),有些欧美国家同时采用英制单位。传统的车速表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速表
里程表： 它是记录车辆行驶里程的仪表，多整合在速度表内。它对于车主判断车辆的整体状态，常见故障等有着特别的作用。同速度表一样，以前的里程表也是机械式的，目前有相当数量的车型采用了电子里程表。
小计里程表：
记录车辆某一段短途行驶里程的仪表，多与里程表整合在一起，能够随时清零。它能帮助车主掌握某段路程的长短以及计算油耗等。
汽车仪表盘图解
水温表：
显示冷却液温度的仪表，单位是摄氏度。由于以前汽车发动机都是用水来充当冷却液，所以称为水温表。现代汽车基本上都已用上了专门的冷却液

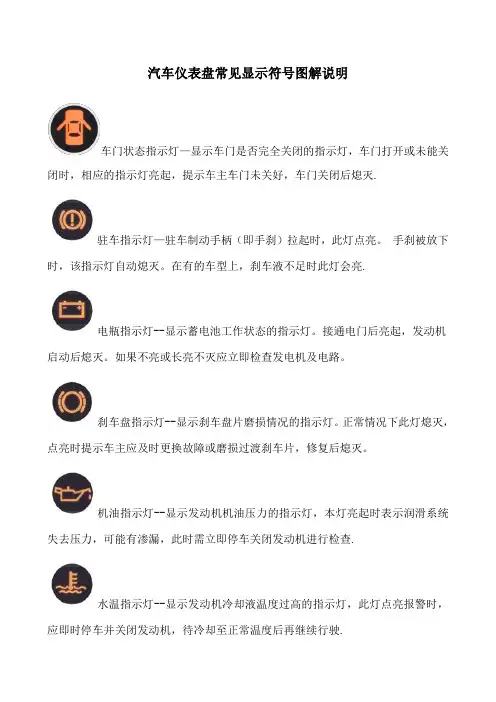

汽车仪表盘常见符号图解说明
汽车仪表盘常见显示符号图解说明
车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭.
驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。 手刹被放下时，该指示灯自动熄灭。在有的车型上，刹车液不足时此灯会亮.
电瓶指示灯--显示蓄电池工作状态的指示灯。接通电门后亮起，发动机启动后熄灭。如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯--显示刹车盘片磨损情况的指示灯。正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。
机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.
水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.
安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.
ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车.
发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。不亮或长亮表示发动机故障，需及时进行检修.
燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。添加清洁液后，指示灯熄灭.
电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.
前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.
现代225-7仪表盘操作指南
现代225-7仪表盘操作指南
【现代225-7仪表盘操作指南】
一、开关机操作
1.启动车辆时，确保车辆处于停止状态，将车辆钥匙插入点火开关孔，并顺时针转动至“ON”档位。
2.检查仪表盘上的指示灯是否亮起，并且确保油量指示器、水温指示器和电池电量指示器的指针在正常范围内。
3.将点火开关顺时针转动至“START”档位，启动发动机。启动后，释放点火开关，让它自动恢复到“ON”档位。
二、仪表盘显示内容解读
1.车速表：显示车辆当前的行驶速度，以公里/小时为单位。
2.转速表：显示发动机转速，以转/分钟为单位。切勿使转速超过红色区域，以免造成发动机损坏。 3.电子燃油计：显示车辆的油量剩余，根据油箱中的燃油情况而变化。当指示灯亮起时，表示油量较低，应及时加油。
4.水温表：显示发动机冷却液的温度，该温度应保持在正常范围内。当指针达到红色区域时，表示发动机过热，应及时停车检查。
5.电池电量指示器：显示车辆电瓶的电量，应在正常范围内。当指示灯亮起时，表示电池电量偏低，应及时检查电瓶及充电系统。
6.里程计：显示车辆已行驶的里程数，以公里为单位。可通过按下仪表盘上的按钮来切换显示模式，例如总里程、单次里程等。
三、警告灯解读
1.发动机故障灯：当发动机出现故障时，该指示灯将亮起。应立即停车并检查发动机状况。
2.制动系统故障灯：当制动系统出现故障时，该指示灯将亮起。应立即停车并寻求专业修理。
3. ABS故障灯：当防抱死制动系统出现故障时，该指示灯将亮起。应立即停车并寻求专业修理。 4.安全气囊故障灯：当安全气囊系统出现故障时，该指示灯将亮起。应立即停车并寻求专业修理。
5.车门未关/安全带未系提示灯：当车门未关或安全带未系时，该指示灯将闪烁提醒驾驶员正确操作。
四、其他功能及注意事项
1.各功能开关：仪表盘还可能包括其他功能的开关，例如空调、音响等，需要根据具体车型进行操作。
2.注意安全驾驶：无论仪表盘上显示什么信息，都应时刻注意安全驾驶。遵守交通规则，保持车距，确保行车安全。
汽车仪表板图标大全
盖世汽车社区
汽车仪表盘图标大全
汽车仪表盘图标大全：
汽车仪表盘图标大全一、车内各类仪表指示灯
1、ABS指示灯
该指示灯用来显示ABS工作状况。当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者
启动后仍不熄灭，表明ABS出现故障。
2、EPC指示灯
常见于大众品牌车型中。打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。如车辆启动后仍不熄灭，
说明车辆机械与电子系统出现故障。
3、O/D挡指示灯
该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。
此时加速能力获得提升，但会增加油耗。
4、安全带指示灯
该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。有些车型会有相应的
提示音。当安全带被及时扣紧后，该指示灯自动熄灭。
5、电瓶指示灯 盖世汽车社区
该指示灯用来显示电瓶使用状态。打开钥匙门，车辆开始自检时，该指示灯点亮。启动后自动熄灭。如果启动后
电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
6、机油指示灯
该指示灯用来显示发动机内机油的压力状况。打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。该指示
灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
7、油量指示灯
该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄
灭。如启动后该指示灯点亮，则说明车内油量已不足。
8、车门指示灯
该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示
车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。
9、气囊指示灯
该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果
(完整版)汽车仪表盘指示灯及车内功能按键图解
(完整版)汽车仪表盘指示灯及车内功能按键图解
汽车仪表盘显示说明
车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好,车门关闭后熄灭.
驻车指示灯-驻车制动手柄(即手刹）拉起时，此灯点亮. 手刹被放下时，该指示灯自动熄灭.在有的车型上，刹车液不足时此灯会亮。
电瓶指示灯-—显示蓄电池工作状态的指示灯.接通电门后亮起，发动机启动后熄灭.如果不亮或长亮不灭应立即检查发电机及电路。
刹车盘指示灯-—显示刹车盘片磨损情况的指示灯。正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭。
机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力,可能有渗漏，此时需立即停车关闭发动机进行检查.
水温指示灯—-显示发动机冷却液温度过高的指示灯,此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶。 (完整版)汽车仪表盘指示灯及车内功能按键图解
安全气囊指示灯—-显示安全气囊工作状态的指示灯，接通电门后点亮,约3－4秒后熄灭,表示系统正常，不亮或常量表示系统存在故障。
ABS指示灯-—接通电门后点亮，约3－4秒后熄灭，表示系统正常。不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车。
发动机自检灯—-发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭,发动机正常.不亮或长亮表示发动机故障，需及时进行检修。
燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。
清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液。添加清洁液后，指示灯熄灭。
电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC灯会点亮数秒，随后熄灭，出现故障,本灯亮起，应及时进行检修。
前后雾灯指示灯——该指示灯是用来显示前后雾灯的工作状况，前后雾灯接(完整版)汽车仪表盘指示灯及车内功能按键图解
汽车仪表盘图解全的
1 / 10
汽车仪表盘图解
仪表知识
表是反映车辆各系统工作状况的装置。传统的仪表是机械式的，而现 代仪表已经改用电子式。就目前大部分车型来看，显示车速、发动机 转速等信息的表头依旧采用了传统的指针式.
车外温度表：
显示车外空气温度仪表，单位是摄氏度，目前拥有这种功能的车型基 本上都在综合显示屏上直接用数字显示这一信息。
瞬时油耗表：
显示车辆某一瞬间油耗情况的仪表， 单位是升/百公里（L/100Km）。不 少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里 程数。但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。
自动挡挡位显示：
用于指示自动档档位。不同车型的显示方法不同，有的使用指示灯配
合图形，有的则通过显示屏直接显示。
汽车仪表盘图解
转速表: 反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称2 / 10
地 放置在一起。一般转速表单位是千转/每分钟(1/min*1000)即显 示发动机每分钟转多少千转。驾驶员可以通过该表了解发动机的运转 情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减 少油耗，延长发动机寿命。
汽车仪表盘图解
速度表：
速度表是现代车辆必备的仪表之一， 它显示的是汽车的时速，公制单
位是公里/小时(Km/h),有些欧美国家同时采用英制单位。传统的车速
表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速
表
里程表: 它是记录车辆行驶里程的仪表，多整合在速度表内。它对于车主判断 车辆的整体状态，常见故障等有着特别的作用。同速度表一样，以前 的里程表也是机械式的，目前有相当数量的车型采用了电子里程表。 3 / 10
小计里程表：
记录车辆某一段短途行驶里程的仪表， 多与里程表整合在一起，能够 随时清零。它能帮助车主掌握某段路程的长短以及计算油耗等。
汽车仪表盘图解
水温表：
显示冷却液温度的仪表，单位是摄氏度。由于以前汽车发动机都是用 水来充当冷却液，所以称为水温表。现代汽车基本上都已用上了专门 的冷却液
