了解电路单元测试题( 新课标沪科版九年级物理)
图2
了解电路单元测试
一、单选题（12×3=36分）
1. ．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（ ）
A ．验电器原来带负电，后来带正电
B ．验电器原来带正电，后来带负电
C ．验电器先后都带正电
D ．验电器先后都带负电
2. 在图1所示电路中，当开关S 闭合时，能看到下列的哪一种现象 ( ) A.只有灯L 1亮 B.只有灯L 2亮 C.灯L 1和L 2都亮 D.灯L 1和L 2都不亮
3．某同学误将开关S 接成如图2所示的电路，一旦闭合开关S ，那么（ ）
A ．电流表被烧坏
B ．灯泡被烧坏v
C ．电压表被烧坏
D ．不会发生事故 4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，
A.电路出现了短路
B.电路出现了断路
C.用电器太多
D.供电电压偏低了
5.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ）
6、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ） A 、头发散失了水分后变硬 B 、由于摩擦起电，头发带同种电荷而相互排斥 C 、由于太阳照射和摩擦产生热而使头发膨胀 D 、由于梳子机械分离作用使头发彼此分开
7、1A 大约是下列哪个用电器的工作电流（ ）
A 、收音机
B 、手电筒
C 、家用冰箱
D 、家用空调
8．理发用电吹风的典型电路如图4所示，其中电热丝通电后可以发热，电动机M 通电后可 以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.
9.小明在加油站看到一条醒目的标语：“严
图3
图1 图4
图8
禁用塑料桶装运汽油”。
小明对此有下列理解 ， 你认为其中正确的是 ( )
A. 组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来
B. 汽油与塑料桶发生化学反应， 塑料桶将被熔化
C. 汽车运行中汽油和塑料不断发生摩擦 ，积累的电荷太多容易发生放电引起火灾
D. 塑料是热的良导体， 汽车运行要发热 ，热通过塑料桶传给汽油达到燃点会引起火
灾
10．如图5所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ） A 通过a 点的电流等于通过c 点的电流 B 通过a 的电流大于通过c 点的电流 C 电压表测的是c 点的电压
D 电压表测的是电源电压
11．如图6所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则( )
A ．L 1两端的电压为3V
B ．L 2两端的电压为3V
C ．L 2两端的电压为2V
D ．L 1两端的电压为5V
12.下图7是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯
、
均正常发光．可以判定甲是
________表、乙是________表、丙是________表．
二、填空 （14分）
13. 如图8所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。
甲同学的问题：____________________________________； 乙同学的问题：____________________________________；
丙同学的问题：____________________________________。
14.如图9所示，L 1、L 2、L 3是三个相同的小灯泡，A 、B 、C 、D 是四个接线柱，若只将A 、B 相连，则电灯________发光，它们是________联的。
图9
图5 图6
图7
15、五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。
一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。
取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。
根据上述实验现象可知每盏小彩灯间是以 方式连接的。
⑵电源插头处的电流为220mA,则经过第23个小灯的电流为________A 。
三、填图（共10分）
16.根据图10所示的电路，分别在右方画出电路图。
（5分）
17．请你根据图11（a ）所示的电路图，用笔画代替导线，将图11（b ）中的实物连接起来，导线不能交叉。
（6分）
四、探究与综合能力题：（共39分）
18、如左下图12所示是干电池并联电压的探究，分别将1节、2节、……相同的干电池并联起来，测得电池组的电压如右下表。
（8分）
（1）从上述数据中你能得到的结论是： （2）根据上述结论，请你提一个问题：
V
图11（a ） 图11（b ） 图10
图12
19．小明依下图13所示电路实验，探究并联电路中电流的关系。
（1）连接实物时，开关应________，由于不知两灯泡的电流，放电流表量程的选择应用________法选择。
（2）按电路图连好实物后，只闭合S 1时，电流表的示数如图甲所示；只闭合S 2时，电流表
结论
20．某同学根据下左图14所示电路探究串联电路中电压的关系。
（1）连接实物时，开关应 ，电压表应用 法来选择量程。
（2）当它按电路图连好实物后，将电压表并联在ab 两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是 L 1 ，或 L 2 。
（选填“断路”或“短路”）
图13 图14。
了解电路单元测试卷 新课标沪科版九年级物理

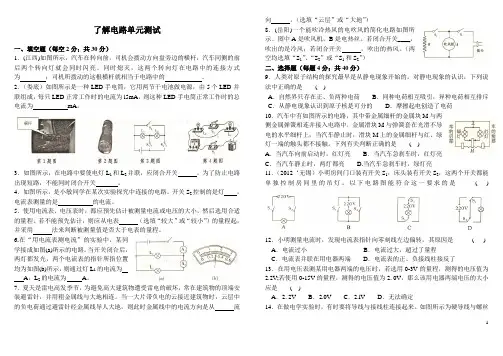

了解电路单元测试一、填空题（每空2分；共30分）1．(江西)如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的.2．（娄底）如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED正常工作时的电流为l5mA，则这种LED手电筒正常工作时的总电流为mA。
3．如图所示，在电路中要使电灯L1和L2并联，应闭合开关。
为了防止电路出现短路，不能同时闭合开关。
4．如图所示，是小敏同学在某次实验探究中连接的电路。
开关S2控制的是灯，电流表测量的是的电流。
5．使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。
若不能预先估计，则应从电表（选填“较大”或“较小”）的量程起，并采用法来判断被测量值是否大于电表的量程。
6.在“用电流表测电流”的实验中，某同学接成如图(a)所示的电路。
当开关闭合后，两灯都发光，两个电流表的指针所指位置均为如图(b)所示，则通过灯L1的电流为A，L2的电流为A。
7．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。
当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导人大地，则此时金属线中的电流方向是从流向。
（选填“云层”或“大地”）8．(岳阳)一个能吹冷热风的电吹风的简化电路如图所示。
图中A是吹风机，B是电热丝。
若闭合开关____，吹出的是冷风；若闭合开关，吹出的热风。
（两空均选填“S1”、“S2”或“S1和S2”）二、选择题（每题4分；共40分）9．人类对原子结构的探究最早是从静电现象开始的。
对静电现象的认识，下列说法中正确的是( )A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷10．汽车中有如图所示的电路，其中带金属细杆的金属块M与两侧金属弹簧相连并接入电路中，金属滑块M与弹簧套在光滑不导电的水平细杆上，当汽车静止时，滑块M上的金属细杆与红、绿灯一端的触头都不接触。
沪科版九年级物理第十三章《了解电路》单元测试题及答案
沪科版九年级物理第十三章《了解电路》单元测试题及答案一、选择题：（每题3分，共39分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是由于：A．金属棒的原子核把电子紧紧地束缚着B．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电C．验电器先后都带正电 D．验电器先后都带负电3、下列现象不属于摩擦起电的是：A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是：A．电流表的量程为0.6A～3AB．电流表的量程为0～3A图1C ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程5、如图2所示，甲、乙两表的示数分别是：A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：9、如图5所示，下列说法正确的是：A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表 图图3 图4图5C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：A．从灯丝到荧屏图6 B．从荧屏到灯丝C．显像管内是真空的，无法通过电流D．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是由于：A．荧光屏具有吸附灰尘的能力 B．房间内灰尘的自然堆积C．电视机工作时，荧光屏表面有静电 D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：A．一定是串联 B．一定是并联 C．不可能是并联 D．可能是串联，也可能是并联二、填空题(每空1分，共17分)1．用化纤布料制成的衣服穿在身上容易脏，这主要由于化纤布料容易发生___________现象，从而___________细小的灰尘所造成的．2．开关与控制的用电器总是_______联的；若任一个用电图7 器的通断不影响其他用电器的通断，这几个用电器必须________联。
2022-2023学年沪科版九年级物理全一册第十四章 了解电路单元测试题含答案
第十四章了解电路单元测试题一、单选题（每小题3分，共45分）1．用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。
由此我们可以判定（）A．甲带负电，乙带正电B．甲带负电，乙不带电或带正电C．甲带正电，乙不带电或带负电D．条件不足，无法判定甲带何种电荷2．在晴朗的冬天，用塑料梳子梳理干燥的头发，头发会越梳越蓬松，其主要原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷，相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩3．两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大4．物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，对这个现象的解释正确的是（）A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电5．、、、四个带电体，已知带正电，和互相排斥，和相互吸引，和相互排斥，则A．、带正电，带负电B．、带负电，带正电C．、带正电，带负电D．所带电性不能确定6．下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．水银、大地、石墨C．塑料、空气、橡胶D．盐水、煤油、蒸馏水7．关于电路的知识，下列说法中不正确的是（）A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的8．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．9．如图击剑比赛中，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。
九年级物理全册第十四章了解电路单元综合测试卷含解析新版沪科版

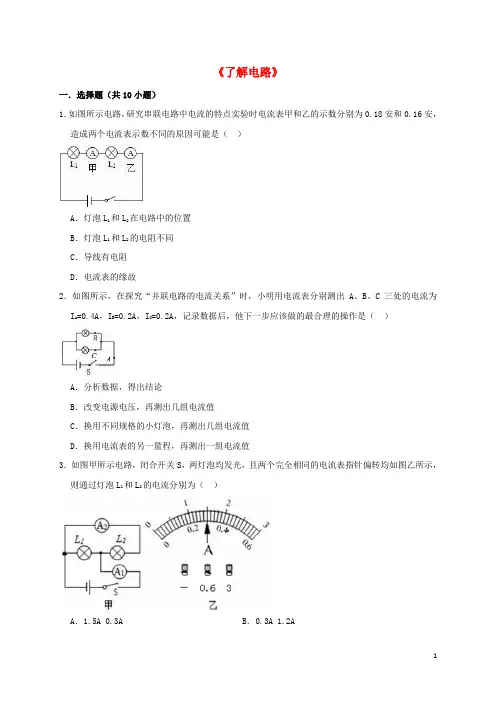

《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A ．B ．C ．D ．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。
2022年沪科版九年级全一册《第14章 了解电路》单元测试(卷一)(含答案)101122
2022年沪科版九年级全一册《第14章了解电路》单元测试（卷一）试卷考试总分：100 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 8 小题，每题 5 分，共计40分）1. 用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（ ）A.毛皮有黏性B.摩擦后的物体一定带电C.塑料尺遇热熔化D.塑料尺带电2. 下列实物连接图与电路图一致的是（）A.B.C.D.3. 干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ）A.头发散失了水分后变硬B.由于摩擦起电，头发带同种电荷而相互排斥C.由于太阳照射和摩擦产生热而使头发膨胀D.由于梳子机械分离作用使头发彼此分开4. 关于电路的知识，下列说法中正确的是（ ）A.验电器的工作原理是异种电荷互相吸引B.只要电路闭合，即使电路中没有电源，电路中也一定有电流C.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的5. 灯泡和连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（ ）A.两灯亮度不同B.两灯都亮时将从灯座中摘除，也不亮C.通过两灯的电流相等D.通过两灯的电流不相等6. 小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关后发现正常发光，只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）A.灯泡发生了断路B.灯泡发生了短路C.由于灯泡的电阻较大，其实际功率较小D.由于灯泡的电阻较小，其实际功率较小7. 实验室有甲、乙两只灯泡，甲标有“ ”字样，乙标有“”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为（假设灯泡电阻不变）（ ）A.B.C.D.8. 如图甲是西街九年级某班学生连接的实物电路，当闭合开关后，两电流表指针偏转均如图乙所示，则灯和通过的电流分别为（ ）A.，B.，C.，D.，L 1L 2L 1L 2S L 1L 2L 2L 2L 2L 26V 6W 6V 3W 12V9V18V6VL 1L 22A 2.5A2A 0.5A0.5A 2.5A2.5A 0.5A二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 电视机的遥控器由两节干电池供电，其工作电压为________．电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有________而具有了吸引轻小物体的性质。
了解电路单元测试题新课标沪科版九年级物理
认识电路测试题一、选择题：（每题２分，共２８分）题号1234567891011121314答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是因为：（）A．金属棒的原子核把电子牢牢地约束着B．经摩擦后，金属棒所带上的电荷很快经过手传到大地上去C．毛皮只有跟橡胶棒摩擦时才有电D．金属棒中没有自由电荷2、用跟毛皮摩掠过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：（）A．验电器本来带负电，以后带正电B．验电器本来带正电，以后带负电C．验电器先后都带正电D．验电器先后都带负电3、以下现象不属于摩擦起电的是：（）A．在干燥的天气脱毛衣时会听到稍微的噼叭声B．用洁净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附尘埃D．擦黑板时粉笔灰四周飘落图14、某同学用电流表丈量电流时，用了如图１所示的两个接线柱，则以下表达正确的选项是（）A．电流表的量程为0.6A～3AB．电流表的量程为0～3AC．电流表的量程为0～0.6AD．不可以用来丈量电流，谈不上量程图2 5、如图2所示，甲、乙两表的示数分别是：（）A．0.44A 2.1V B．0.44A10.5VC．2.2A 2.1V D．2.2A10.5V6、某家用电器正常工作时，测得经过用电器的电流为4A，则此时用电器可能是以下中的：A．家用电冰箱B．日光灯C．家用空调机D．电电扇7、下边对于电流表和电压表的使用规则的各样说法中，错误的选项是：（）A．使用前都要检查指针能否瞄准零刻度线B．丈量前要预计丈量值的范围，以选定量程C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D．接入电路时，都要禁止将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连结图完整对应正确的电路是：（）9、如图5所示，以下说法正确的选项是：( )A．丙是电压表，甲、乙是电流图表3B．甲是电流表，乙、丙是电1压表C．乙是电流表，甲、丙是电压表D．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：（）A．从灯丝到荧屏B．从荧屏到灯丝C．显像管内是真空的，没法经过电流D．电视机使用的是沟通电，显像管内的电流方向不停改变11、如图6所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则：（）A．L1两头的电压为3V B．L2两头的电压为3VC．L2两头的电压为2V D．L1两头的电压为5V12、电视机的荧光屏表面常常有好多尘埃，这主假如因为：()A．荧光屏拥有吸附尘埃的能力B．房间内尘埃的自然聚积图6 C．电视机工作时，荧光屏表面有静电D．电视机工作时，荧光屏表面温度较高13、一个电路中有两个完整同样的用电器，用电流表丈量表示经过两个用电器的电流相等，则这两个用电器的连结：()A．必定是串连B．必定是并联C．不行能是并联D．可能是串连，也可能是并联以下图，闭合开关S时，小电灯L1、L2都不亮。
沪科版-九年级-物理第十四章《了解电路》测试题(含答案)
初三物理第十四章《了解电路》测试题一、选择题1、下列电路中，电流表测L1灯电流的是()2、如右图所示的电路，下列判断正确的是〔〕A、闭合开关S1、S3，断开开关S2时，灯L1、L2串联。
B、闭合开关S2，断开开关S l、S3时，灯L1、L2并联。
C、闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮。
D、同时闭合开关S1、S2、S3时，电源短路。
3、小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他看到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是〔〕A B C D4、汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好〔相当于一个开关断开〕，该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是〔〕A B C D5．如图所示，电源电压3V〔保持不变〕。
当开关S闭合时，VSL1只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断( )A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路6、如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是〔〕A、灯L1断路B、灯L1短路C、灯L2断路D、灯L2短路7、教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是〔〕A B C D8、有一种“光控开关〞能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关〞能在有声音时自动闭合，无声音时自动断开利用“光控开关〞和“声控开关〞来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，下列如图所示的电路图中合理的是〔〕A B C D9、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是〔〕A、I A＞I BB、I A＜I BC、I A=I BD、无法确定10、如图5所示电路，若要使R1、R2并联，则〔〕A.只闭合S1B.只闭合S2C.只闭合S1、S2D.只闭台合S1、S311、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是〔〕A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联12、家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是〔〕A B C D13、小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W〞、D为发光二极管，规格为“1.2V 0.002A〞、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路〔〕A B C D14、如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是〔〕A、乙带负电、丙带正电B、乙带正电、丙带正电C、乙带负电、丙带负电或不带电D、乙带正电、丙带负电或不带电15、小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是〔〕A、灯L2断路B、灯L2短路C、电流表烧坏了D、灯L1断路16、新交通法规于20XX1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯〞，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是〔〕A、 B C D17、如图所示，电路元件与导线连接均完好，闭合开关S1 、S2 ，则( )A、L 1不发光，L2 发光B、L1发光，L 2 不发光C、L 1、L2 都发光D、L 1、L2都不发光《了解电路》测试题参考答案：1、C2、D3、C4、D5、D6、D7、A8、C9、C 10、C 11、C 12、B 13、B 14、D 15、A 16、B 17、B一、选择题(本大题共8小题,每题4分,共32分)1.在干燥的环境中,玻璃棒与丝绸摩擦后与轻小物体靠近,发生了互相吸引的现象,如图所示,根据这一情景可以判断()A.玻璃棒可能带负电B.玻璃棒可能不带电C.轻小物体可能带正电D.轻小物体可能不带电[解析]选D。
第十四章了解电路单元测试卷2022-2023学年九年级物理沪科版物理九年级全一册
第十四章了解电路一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,的是( )下列说法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( )A.电路完好无故障B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S1、S2都闭合,灯泡L1和L2并联C.开关S1、S2都闭合,通过灯泡L1、L2的电流大小无法确定D.闭合S1、S2中任意一个开关,都会有灯泡发光三、作图题(共4分)19.(2分)灯L1、L2串联,用电压表测灯L2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计.(1)实验器材:丝绸、玻璃棒、塑料梳子、细线等.(2)实验的原理: .(3)实验方案及判断方法:.22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U/V U BC/V U AC/VAB1.4 1.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L2两端的电压,理由是.(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U=0 V、U AD=3 V、U AE=3 V.AC(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?第十四章了解电路1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。
2023-2024学年初中物理沪科版九年级全一册第14章 了解电路单元测试(含答案解析)
2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计10小题，每题3分，共计30分）1.下列数据中，最接近实际情况的是（）A. 普通家用照明灯的工作电流约为2 \ AB. 一台家用电冰箱一天消耗电能约为10 \ kW cdot hC. 一节新干电池的电压为1.5 \ VD. 中学生课桌高度约为2\ m【答案】C【解析】解： A ．家用照明灯的功率在60 W 左右，工作电流约0.3 A ，故 A错误；B．家用电冰箱一天消耗的电能约0.6 kW \cdot h左右，故 B错误；C ．一节新干电池的电压约为1.5 V ，符合实际，故 C正确；D．中学生的身高在160 cm 左右，课桌的高度大约是中学生身高的一半，在80 cm 左右，故 D错误．故选 C．2.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉．以下说法正确的是（）A. 蜜蜂带正电B. 蜜蜂带负电C. 空气不带电D. 空气带负电【答案】B【解析】解：由于蜜蜂飞行与空气摩擦产生静电，蜜蜂在飞行中就可以吸引带正电的花粉，根据异种电荷互相吸引，同种电荷互相排斥的规律．因此蜜蜂带负电．故选B．3.如图所示，闭合开关后，小灯泡L_1和L_2都正常发光，那么关于电表a和b的说法正确的是（）A. a是电压表，b是电流表B. a是电流表，b是电压表C. a、b都是电流表D. a、b都是电压表【答案】B【解析】解：A、如果a是电压表，b是电流表，则为灯泡L_1的简单电路，L_2不能发光．此选项错误；B、如果a是电流表，b是电压表，两只灯泡并联，a测L_2支路电流，b测电路电压，两只灯泡正常发光．此选项正确；C 、如果ab都是电流表，会造成电源短路，灯泡不能发光．此选项错误；D、如果ab都是电压表，相当于断路，则为灯泡L_1的简单电路，L_2不能发光．此选项错误．故选B．4.人类对原子结构的探究最早是从静电现象开始的。
2022年沪科版九年级全一册《第14章 了解电路》单元测试(卷九)(含答案)052811
2022年沪科版九年级全一册《第14章 了解电路》单元测试（卷九）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 在图甲所示的测量电路中，闭合开关后电压表和的示数分别如图乙、丙所示，则下列说法中正确的是（ ）A.电压表的示数应为B.若小灯泡突然断路，则电压表的示数变为C.若小灯泡突然断路，则电压表的示数变为D.若小灯泡突然被短接，则电压表的示数变为2. 在图所示的电路中，电流表（右）的示数为，电流表（左）的示数如图所示．下列判断正确的是（ ）A.通过（上）的电流为B.通过的电流为C.通过（下）的电流为D.通过的电流为3. 某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为，电压表量程“”，滑动变阻器规格“” 灯泡标有“ ”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ）A.电路中电流变化的范围是B.滑动变阻器阻值变化的范围是C.灯泡的最小功率是D.该电路的最大功率是V 1V 2V 15VL 1V 10VL 1V 20VL 1V 20VA 1 1.2A A 2L 10.7AL 1 1.2AL 2 1.2AL 2 2.4A4.5V 0∼3V 20Ω1A L 2.5V 1.25W 0.18A ∼0.5A2.5Ω∼10Ω0.162W2.25WA.甲表测的是的电流B.乙表测的是的电流C.甲表与灯并联了D.甲表测的是干路中的电流5. 某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示。
利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（ ） A. B. C. D.6. 如图所示，婺源县城公交车公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任一按钮时，铃声响起，提醒司机有人要下车．如图所示电路符合要求的是（ ）A.L 2L 2L 1B. C. D.7. 在如图所示的电路中，下列说法正确的是（ ）A.闭合开关，断开时，与并联B.闭合开关，断开开关时，电压表此时测的电源电压C.闭合开关、时，与并联D.闭合开关、时，电压表此时测的电源电压8. 下列选项四个电路图中与实物图相对应的是（ ） A. B. C.D.二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 图甲是________（填装置名称），可用来检验物体是否带电，它的工作原理是________。
