S1240程控交换机日常维护重要实用指令
ＣＯＭＰＵＴＩＮＧ ＳＥＣＵＲＩＴＹ ＴＥＣＨＮＩＱＵＥＳ 计算机安全技术 Ｓ１２４０程控交换机日常维护重要实用指令 骆永春 ，谭鹃 。王迎迎 （１．９２１４６部队，湛江５２４００１；２．９２９６２部队，广州５１０３２０） 摘要：在Ｓ１２４０程控交换机日常使用保护措施中，有很多指令虽然用的不多，但却很重要又很实用，能大大提高 业务处理的效率，缩短故障排除的时间。 关键词 ：Ｓ１２４０程控交换机；指令；话务量统计；立即计费；强行重启；Ｎ７信令链路 Ｓ １２４０ Ｐａｂｘ Ｄａｉｌｙ Ｍａｉｎｔｅｎａｎｃｅ Ｉｍｐｏｒｔａｎｔ Ｐｒａｃｔｉｃａｌ Ｉｎｓｔｒｕｃｔｉｏｎｓ ＬＵＯ Ｙｏｎｇｃｈｕｎ ，ＴＡＮ Ｊｕａｎ ，ＷＡＮＧ Ｙｉｎｇｙｉｎｇ￣ （１．９２１４６ Ｆｏｒｃｅｓ，Ｚｈａｎｊｉａｎｇ ５２４００１；２．９２９６２ Ｆｏｒｃｅｓ，Ｇｕａｎｇｚｈｏｕ ５１０３２０） Ａｂｓｔｒａｃｔ：ｉｎ Ｓ１２４０ ｐａｂｘ ｓａｆｅｇｕａｒｄ ｄａｉｌｙ ｕｓｅ，ｔｈｅｒｅ ａｒｅ ｍａｎｙ ｉｎｓｔｒｕｃｔｉｏｎｓ ｗｉｔｈｏｕｔ ｍｕｃｈ ｔｈｏｕｇｈ，ｂｕｔ ｉｔ ｉｓ ｉｍｐｏｒｔａｎｔ ａｎｄ ｖｅｒｙ ｕｓｅｆｕｌ，ｃａｎ ｇｒｅａｔｌｙ ｉｍｐｒｏｖｅ ｔｈｅ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ｔｈｅ ｂｕｓｉｎｅｓｓ ｐｒｏｃｅｓｓｉｎｇ，ｓｈｏｒｔｅｎ ｔｈｅ ｔｒｏｕｂｌｅｓｈｏｏｔｉｎｇ ｏｆ ｔｉｍｅ． Ｋｅｙ ｗｏｒｄｓ：Ｓ１２４０ ｐａｂｘ；ｉｎｓｔｒｕｃｔｉｏｎｓ；ｔｒａｆｆｉｃ ｓｔａｔｉｓｔｉｃｓ；ｉｍｍｅｄｉａｔｅｌｙ ｂｉｌｌｉｎｇ；ｆｏｒｃｅｄ ｔｏ ｒｅｓｔａｒｔ；Ｎ７ ｓｉｇｎａｌｉｎｇ ｌｉｎｋｓ 在Ｓ１２４０程控交换机日常维护使用中，有很多指令虽然 用的不多，但却很重要又很实用，这些命令的使用必不可少， 又能大大提高业务处理的效率，缩短故障排除的时间，列出 这些指令如下，以便大家一起学习探讨。 １ 话务量统计 （１）放开终端１２１报告的输出 ＜４：ＲＥＰＯＲＴ＝１２１，ＳＵＰＰＲＥＳＳ＝ＯＦＦ． ＜７４４０：ＯＵＴＳＥＴ＝ｌ＇ＯＵＴＰＥＲＤ－－０１＆００，ＲＥＣＤＡＴＥ－－０４＆１６， ＲＥＣＰＥＲＤ＝０１＆００＆２４＆００． ＲＥＣＤＡＴＥ表示日期 ＲＥＣＰＥＲＤ表示时间 ＜１２１．是否有ＪＯＢ （２）删除话务量统计 ＜１５９：１－－００５４４＆２ｏ０７＆０４＆ｌ６． ２ 查看立即计费是否有数据输出 ００Ｃ＞ＴＲＣ ＭＳＧ ９９３４Ｔ ００Ｃ＞ＣＯＬ ００Ｃ＞ＴＲＣ ＭＳＧ ｌ７００２Ｔ ００Ｃ＞ＣＯＬ ３ 强行重启 ＞：ＳＥＴ ＡＵＴ 密码：ＣＦＤＢ ＞：ＳＥＴＣｌ ＞：ＳＥＴＦ１ ＞：ＳＥＴ ＰＭＴ ＞：ＥＮＡ ＳＹＭＦＵＬＬ ＞：ＢＵＳＹ显示在忙的模块 重启用户，计费模块 ＞：ＩＢＥＶＴ ２２Ｃ 看Ｉ＿ＦＭＭ＿ＳＴＡＴＥ是０２，ＯＰＥＮＴＩＮＱＰＯＲＴＳ就是正常 ＞ＣＥ查看有多少模块被占用 ＞ＤＡＣＡＬＬ退出被占用模块 ＞ＤＥＳＲＥＳ：显示重启信息 ４ 模块内出现故障，查找错误类型 ＞ＡＣ ３４ ００３４ Ｗ０Ｒ Ｒ０ＭＤ Ｌ】０ ００３４＞ＨＥＬＰ ＥＲＲ，ＯＢＥ ＯＢＥ错误类型 ５显示人机命令（ＣＲＮ＝３９）的所有参数， 其中参数ＯＰＴＩＯＮ的所有可输入的参数 并显示 ＜１７０８：ＣＯＭＭＡＮＤ＝３９．ＡＬＬＰＡＲＳ． ＜１７０８：ＣＯＭＭＡＮＤ＝３９．８＝”ＯＰＴＩＯＮ”．ＡＬＬＡＲＧＳ． ６ 目的地任务指针ＤＥＳＴＡＣＣ （１）显示某个中继对应的ＤＥＳＴＡＣＣ ＜７４７３：ＤＥＳＴＡＣＣ ＝ＡＬＬ，ＲＴＧＢＬＫＩＤ ＝ＴＯＬ＿７ｌｏ＃，ＡＣＣ— ＴＹＰＥ＝ＯＧ，２６。 （２）显示某个目的地任务指针ＤＥＳＴＡＣＣ对应的字冠 ＜７９５：ＤＥＳＴＡＣＣ＝２０７，ＴＲＥＥ＝１０，ＯＰＴＩＯＮ＝ＡＬＬ。 （３）目的地任务指针对应参数的含义 ７４７３：ＤＥＳＴＡＣＣ＝术半｛． （４）显示 ＤＥＳＴ ＤＡＹＴＩⅣＩＥ…… ＡＣＣ ＣＡＴ ＤＥＰ……（ＡＣＣＩＮＦＯ ＯＮ ＩＮＤ ＬＩＮＥ） 籼 ＮＵＳ……ＡＬＬ ＡＣＣＩＮＦＯ：ＯＧ（ＮＢＲＥＴ）（ＲＴＧＢＬＫＩＤ＝ ＊＊，ＤＥＳＴＣＲ－－ＯＧ．） 注意：ＤＥＳＴＡＣＣ为ＮＵＳ即为没有字冠使用（ＵＮＩ为仅有 １个字冠使用，ＮＵＮＩ为不只一个字冠使用） ７ 显示组内用户 ＜１５７２：ＡＬＬ，ＳＵＢＧＲＰ＝１５（料 ），ＤＥＴＡＩＬ＝ＬＩＳＴ． （１）显示有来电用户 ＜１５７２：ＡＩＪＬ，ＮＢＲＩＤＦＣＤ＝ＣＧＬＩＰ，ＤＥＴＡＩＬ＝ＬＩＳＴ． （２）显示呼入观察用户 ＜１５７２：ＡＩＪＬ，０ＢＳＥＲＶ＝ ｒ０ＢＳ，ＤＥＴＡＩＬ＝ＵＳＴ． （３）显示呼出观察用户 作者简介：骆永春（１９７８一），女，工程师，本科，研究方向： 通信工程；谭鹃（１９８０一），女，工程师，本科，研究方向： 通信工程；王迎迎（１９８０一），女，助理工程师，本科，研究 方向：通信工程。
收稿日期：２０１１－０３—１８ 电脑编程技巧与维护 ＜１５７２：ＡＬＬ，ＵＢＳＥＲＶ＝ＯＲＧＯＢＳ，ＤＥＴＡＩＬ＝ＬＩＳＴ． （４）显示用户组的数据 ＜７８８：ＳＣ０＝ＳＵＢＳＣ，ＧＲＰＮＢＲ＝１，ＯＰＴＩＯＮ＝ＡＬＬ，ＮＴＲＡＤ— ＤＲ＝ＳＵＢＳＣ． （５）诊断用户 ＜４５２：３＝ＲＴ，４＝ＡＬＣＮ，ＥＮ＝Ｈ’３３＆１５４． ８ Ｎ７信令链路相关命令 （１）显示Ｎ７信令链路的数据 ＜２４１：ＤＴＭＥＮ＝Ｈ １２＆１．２９＝６； （２）扩展Ｎ７信令链路集 ＜ＥＸＴＥＮＤ—Ｎ７一ＬＫＳＥＴ：ＤＥＳＴ＝Ｈ ０６２Ａ３０＆ＮＡＴ，ＳＬＣ＝１， ＣＣＭＥＮ＝３＆２，ＤＴＭＥＮ＝Ｈ １１０＆ｌ， ＜ＬＫＴＹＰＥ＝ＩＰＴＭＧＲＤ； （３）显示本局七号信令的局号，信令编码等信息Ｈ’ ５７２８６５（８７—４０—１０１） ＜２３５：ＤＥＴＡＩＬ＝ＡＬＬ。 （４）显示所有和本局通过七号信令相连的对端局的参数 ＜５３３４：ＥＸＣＨＮＡＭＥ＝ＡＬＬ。ＤＥＴＡＩＬ＝ＡＬＬ． （５）显示所有和本局相连的七号信令的数据链路和信令 链路 ＜２４１：ＣＣＭＥＮ＝ＡＩＪＩＪ，ＤＥＴＡＩＬ＝Ｃ０ＮＦＩＧ。 （６）显示对端局ＮＯ．７信令系统有关信息 ＜５３７９：ＤＥＳＴ＝”Ｔ０Ｌ ７４０＃”＆ＮＡＴ． ＜２２０：ＤＥＳＴ＝Ｈ’０００００６０１＆ＮＡＴ，ＳＬＣ＝０，９＝６．（打死） ＜２２０：ＤＥＳＴ＝Ｈ’０００００６０１＆ＮＡＴ，ＳＬＣ＝０，９＝５．（激活） ＜２２０：ＤＥＳＴ＝Ｈ’０００００６０１＆ＮＡＴ，ＳＬＣ－－Ｏ，９＝３０．（自环） ９删除七号中继 ＴＯＬ一１２３＃，信令点０００９１１ Ｈ’２２５ ＜１５６２：ＴＫＧＤ＝ＴＯＬ－１２３＃，ＥＮＬＩＳＴＩ＝Ｈ’２２５＆ＡＬＬ，１９． ＜ｌ５６２：３１＝３． 查ＤＥＳＴＡＣＣ ＜７４７３：ＤＥＳＴＡＣＣ＝ＡＬＬ，ＲＴＧＢＬＫＩＤ＝ＴＯＬ＿１２３＃，ＡＣＣ— ＴＹＰＥ＝ＯＧ，２６． 得：ＤＥＳＴＡＣＣ＝２４１． ＜７１５：１＝１０，２＝Ｋ’５５９，ＤＥＳＴＡＣＣ＝Ｉ１． 确保没有字冠指向这个指针，下一步才能删除指针。 ＜７４７４：ＲＥＭＯＶＥ，ＤＥＳＴＡＣＣ＝３５． ＜５７９３：ＲＴＧＢＬＩＤ＝ＴＯＬ＿１２３＃．删除路由块 ＜５８０１：ＳＲＴＧＢＬＩＤ＝ＴＯＬ＿１２３＃．删除子路由块 ＜５８０９：ＴＫＧＣＭＩＤ＝ＴＯＬ一１２３＃．删除复合中继组 ＜１５５９：ＴＫＧＩＤ＝ＴＯＬ＿１２３＃．删除中继群 ＜ｌｌ５：ＲＴＥＩＤ＝ＴＯＬ一１２３＃．删除路由组 进入数据链路部分 ＲＥＭＯＶＥ—Ｎ７ＲＴＥＳ（２４６）：ＤＥＳＴ＝Ｈ’０００９１１＆ＮＡＴ． ２２０：ＤＥＳＴ＝Ｈ’０００９１ １＆ＮＡＴ，ＳＬＣ＝０，９＝６． １ １７：２＝Ｈ’２２５＆１６． ５３７８：ＤＥＳＴ＝Ｈ’０００９１＆ＮＡＴ，ＳＬＣ＝０． ＲＥＭＯＶＥ—Ｎ７一ＬＫＳＥＴ ｒ ５３７６） ：ＥＸＣＨＮＡＬＭＥ＝” Ｔ０Ｌ １２３＃”． ＲＥＭＯＶＥ —Ｎ７ＥＸＣＨ ｒ ２２５） ：ＥＸＣＨＮＡＭＥ ＝ ” Ｔ０Ｌ １２３＃”． １０中继查询 显示中继群对应网络地址 ＜１３６：ＴＫＬＩＳＴ＝ＴＯＬ＿７１ １＃＆ＡＬＬ。 查看所有出中继 ＜１５６０：ＴＫＧＩＤ＝ＡＬＬ，ＯＧ． １１ ＭＯ光驱维护 查看Ｃ＼Ｄ侧哪侧为主用 ＞：ＩＤＳ Ｎ，Ｃ 显示的机架位置是对应的ＭＣＵＢ板的位置，查对应 ＭＣＵＢ板的３个灯，全亮是主用，只亮两盏是备用。 ＞：ＩＤＳ Ｎ，Ｄ同上 打死备用侧的ＭＯ光驱 ＞：Ｄ ＵＤＳＣ，Ｃ，２ Ｃ侧为备用 成功出报告后才能把光驱拔出，先拔电源再拔数据线． ＞：ＤＩ ＣＴＬＥ，Ｃ，１查看光驱状态 （上接第１０７页） 径上的点，然后通过ｓｅｔＰｏｓｉｔｉｏｎ和ｓｅｔＯｒｉｅｎｔａｔｉｏｎ路径点上模型 的位置和姿势。 生成和设置．ｎａｙ文件：路径导航器文件也是由Ｌｙｎｘ里的 ｐａｔｈ ｔｏｏｌ来生成。创建的路径导航器实例ｍｙＰａｔｈＮａｖｉｇａｔｏｒ中创 建实例ｍｙＰａｔｈＷａｙ，然后通过函数ａｄｄＷａｙＰｏｉｎｔＳｅｔ和．ｗａｙ文件 关联，通过ＰａｔｈＳｅｔＳｅｌｅｃｔｏｒ函数设置开始和结束的索引点。 在ｃｏｎｆｉｇｕｒｅ函数中读取路径导航器：程序中需要对路径 导航器进行实时响应，通过在ｃｏｎｆｉｇｕｒｅ函数中添加下面的代 码实现： ｍ＿ｗａｙｐｏｉｎｔｓ＝ｎｅｗ ｖｐＰａｔｈＷａｙＰｏｉｎｔＳｅｔ Ｃ ｍｙＷａｙ．ｗａｙ”１ ｍ＿ｗａｙｐｏｉｎｔｓ一＞ｒｅｆ ０： ｍ＿ｎａｖｉｇａｔｏｒ＝ｎｅｗ ｍｙＰａｔｈＮａｖｉｇａｔｏｒ ｒ”ｍｙＮａｖｉｇａｔｏｒ ｎａｖ”）； ｍ＿ｎａｖｉｇａｔｏｒ－＞ｒｅｆ（）； ｍ＿ｏｂｓｅｒｖｅｒ－＞ｓｅｔＳｔｒａｔｅｇｙ（ｒｅ＿ｎａｖｉｇａｔｏｒ）； ／ｔ竺 葡２ｉｉ０１ １． １０ ｍ＿ｏｂｓｅｒｖｅｒ－＞ｓｅｔＳｔｒａｔｅｇｙＥｎａｂｌｅ（ｔｒｕｅ）； ５ 结语 随着计算机技术的迅猛发展，尽管虚拟现实技术的应用 取得了非常大的进步，但必须认识到还有许多问题亟待去解 决。只有将虚拟仿真中关键技术深入研究，才能推动虚拟仿 真技术不断向前发展，让它进入各行各业。 参考文献 ［１】孙科峰，李洁．基于Ｖｅｇａ Ｐｒｉｍｅ的多场景仿真系统框架 ［Ｊ］．计算机仿真，２００７，２４（１２）． ［２】高春晓，刘玉树．碰撞检测技术综述ＩＪ１．计算机工程与 应用，２００２，（０５）． 【３］吴敏，刘玉荣．基于ＭＶＣ模式的视景仿真系统研究与设 计［ＪＪ．微计算机信息，２００７．
交换实验
网络与交换技术实验
综合实验课程
实验人：姓名
学号
实验日期：2013年 9月18日
报告日期：2013年
9月 28日
实验一：大型程控交换机数据配置
上机实习预备知识：联机软件BICOM
BICOM是S1240交换机实现终端与交换机交互信息的接口程序，它负责完成人机命令的正误检查、输入和报告的输出。
机房备有：人机命令手册
报告参考手册
系统支援手册等
（一）S1240程控交换机的用户管理
1、实验内容
通过在交换机上配置有关用户数据，了解用户号码库的建立和删除，用户改号操作和用户新业务功能设置及验用。
2、实验目的
通过本实验掌握关于用户管理的相关人机命令。
3、主要仪器设备：S1240程控交换机
4、实验步骤
(1)输入—MM进入人机命令输入状态，然后登录：用户名：（ PW0009 ）
密码：（ NANYOU ）
(2)用户基本命令：
输出5800084的基本信息
5800084和5800081产生立即热线：
使用8496命令，显示5100084用户的线路状态：
此处显示已建立热线。
移除热线设置：
立即热线功能彻底取消：
为5800084用户设立延时热线：
查看状态：
在5800084话机上输入*52*5800081#，再次提起话机后15秒 拨打到用户5800081，
在5800084话机上输入#52#，取消延时热线登记。
删除延时热线功能：
无条件转移：5800081呼叫5800084，自动转接到5800086话机上。
开启无条件转移功能：
在5800084话机上输入*57*5800086，设置转移。
使用5800081呼叫5800084，此时5800086话机振铃。
在5800084话机上输入#57#，取消呼叫转移。
状态显示：
转移状态：
话机取消：
系统彻底取消转移功能：
（二）S1240程控交换机的中继管理
S1240交换机网络接通率的分析及提高方法研究
２０１１年第３Ｏ期 科技囊向导 ◇信息技术◇
Ｓ １ ２４０交换机网络接通率的分析及提高方法研究
宋莉颖
（中国联通自城市分公司吉林白城１３７０００）
Ｉ摘要】近年来，随着通信技术的不断发展，人们对通信质量的要求 随之提高。网络接通率作为评估网络通信质量的重要指标，其直接
关系全网的效益和用户的满意程度。因此，为了确保通信质量，必须对 ２４Ｏ交换机的网络接通率加以重视。本文首先阐述了Ｓ１２４０交换机的
特点，随后对Ｓ１２４０交换机网络接通率及影响因素进行分析，并在此基础上提出提高￥１２４０交换机网络接通率的具体方法。
【关键词】Ｓ１２４０交换机；网络接通率；影响因素
１．Ｓ１２４０交换机的特点
１．１全分布控制
Ｓ１２４０交换机的控制功能主要是由分布在各个终端以及辅助控
制单元（ＡＣＥ）中的微处理机一并完成的。采用全分布式的控制使
Ｓ１２４０交换机的处理能力完全能够适应各种业务及不同容量的需要。
１．２可靠性高
Ｓ１２４０交换机具有较高的可靠性．由于交换机采用的是全分布控
制．所有的模块都有属于自身的控制单元．就算其中任何一个模块出
现故障．基本上不会影响交换机的正常工作
１＿３ ＤＳＮ的独特结构
Ｓ１２４０交换机的交换网络是由分布式业务网络（ＤＳＥ）按照一定的
规律固定连接而成的，具有自身控制路径建立的功能．从而使交换机
硬件对于软件的独立性有所提高。不同的两个模块建立连接时．进入
ＤＳＮ的深度主要取决于模块的网络地址．所以反射点是不同的
２．Ｓ１２４０交换机网络接通率及影响因素分析
网络接通率主要是指用户在正常情况下发出呼口ｑ后．网络完成的
呼叫比率．即接通次数与总呼叫次数的比值．其中的总呼叫次数不包
括由于用户原因造成的呼叫损失，如用户拨错号码、中途放弃呼叫等。
下面对影响交换机网络接通率的主要因素进行分析
２．１用户终端的因素
（１）用户呼叫后早释。主要是指用户在呼叫时尚未连接就突然挂机。

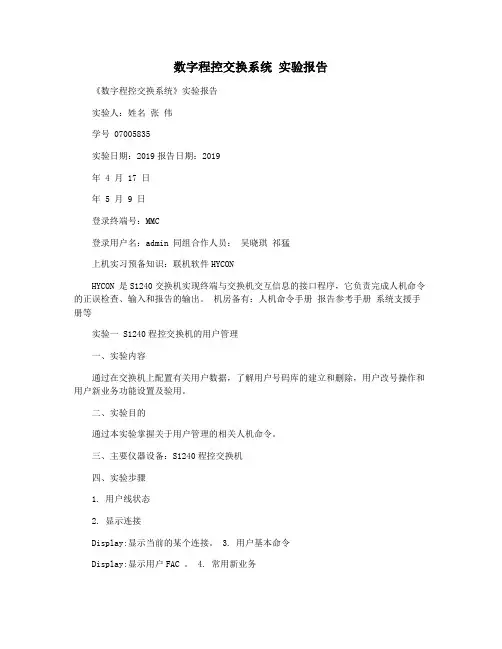

数字程控交换系统 实验报告
数字程控交换系统 实验报告
《数字程控交换系统》实验报告
实验人：姓名 张 伟
学号 07005835
实验日期：2019报告日期：2019
年 4 月 17 日
年 5 月 9 日
登录终端号：MMC
登录用户名：admin 同组合作人员： 吴晓琪 祁猛
上机实习预备知识：联机软件HYCON
HYCON 是S1240交换机实现终端与交换机交互信息的接口程序，它负责完成人机命令的正误检查、输入和报告的输出。 机房备有：人机命令手册 报告参考手册 系统支援手册等
实验一 S1240程控交换机的用户管理
一、实验内容
通过在交换机上配置有关用户数据，了解用户号码库的建立和删除，用户改号操作和用户新业务功能设置及验用。
二、实验目的
通过本实验掌握关于用户管理的相关人机命令。
三、主要仪器设备：S1240程控交换机
四、实验步骤
1. 用户线状态
2. 显示连接
Display:显示当前的某个连接。 3. 用户基本命令
Display:显示用户FAC 。 4. 常用新业务 4.1 ABD 缩位拨号
（1）给用户开设一个登记缩位拨号对应关系的区域（REPERTORY ）
SUBCTRL ABD
ABD 2
（2）修改/显示/删除ABD 功能
• 显示ABDREPSZ
• 修改ABDREPSZ
• 删除某用户的ABD 功能
（3）用户远控过程
登记 * 51 * 10 * 5800068 #。
使用 **01
取消 # 51 * 01 # 全部删除 # 51 #
具体操作：先在话机上拨*51*，10（共申请了20个），5800068（被10代替的号码）#，进行远程登记，登记成功听录音通知，然后挂机。
华为C&C08(128M)的数据维护
浅谈华为C&C08(128M)的数据维护
摘要 本文介绍了华为c&c08(128m)数字程控交换机的特点、人机界面以及程控交换机的数据维护工作的经验。
关键词 华为c&c08(128m);gui(graphic userinterface)图形界面;mml(man machinelanguage);数据维护
中图分类号tn916.427 文献标识码a 文章编号
1674-6708(2010)26-0193-01
数字程控交换机是电话网的核心设备, 随着微处理器技术和专用集成电路的飞跃发展,硬件得到加速发展的同时,软件也同步有了长足的进步,程控数字交换的优越性愈加明显的展现。笔者从1996年开始维护交换机工作,期间经历了德国philips tss、华为c&c08 a型机、c&c08(32m)、s1240j型机、c&c08(128m)等交换设备的维护工作,从中也感受到交换机的飞速发展。
本文就华为c&c08(128m)程控交换机的特点、人机界面以及数据维护等方面进行探讨。
1 c&c08机的特点
华为c&c08程控交换机系统综合运用交换、光通信和计算机网络技术于一体的开放系统平台,具有光电一体化、交换传输一体化、有线无线接入一体化、窄带宽带一体化、基本业务和智能业务一体化、网络管理一体化的特点。
组网灵活,支持fttb、fttc组网思想:可根据用户容量及接口类型利用 c&c08数字程控交换机提供的多种远端模块及sdh,实现多级模块组网。可组成环形、链形、树形、星形等网络拓扑结构,快速提供业务。
2 c&c08机的人机界面
先进的软件设计:华为c&c08(128m)采用分布式数据库,吸取了面向对象的软件设计思想,采用c++和面向对象的数据库语言,提供第四代结构查找语言(sql),大大提高了查询速度。维护管理灵活多样,提供gui(graphic userinterface)图形界面、mml(man machine
S1240交换机呼叫故障处理实例分析
第６卷第３期 ２００７年９月 长沙通信职业技术学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｃｈａｎｇｓｈａ ｒｌｅｌｅｃｏｍｍｕｎｉｃａ【ｉｏｎｓ ａｎｄ Ｆｅｃｈｎｏｌｏｇｙ Ｖｏｃａｔｉｏｎａｌ Ｃｏｌｌｅｇｅ Ｖｏｌ。６ Ｎｏ。３ Ｓｅｐｔ．２００７
Ｓ １ ２４０交换机呼叫故障处理实例分析
赵厚滨１，丁海峰２，姜涛，
（】．江苏省电力公司通信中心，江苏南京２１００２４；２．江苏移动通信有限责任公司，江苏南京２１００２９； ３．９１０３３部队维修中心，山东青岛２６６０７１）
【摘要】文章介绍了处理ｓｌ２４０交换机呼叫故障的思路。通过分析呼叫观察报告，提出了解决方法，为维护人员处理此 类故障提供了参考。 【关键宇】Ｓ１２４０交换机；维护；故障处理 【中图分类号】ＴＮ９１６．４２ 【文献标识码】Ａ 【文章编号】１６７１—９５８１（２００７）一０３—００２２—０３
Ａｎａｌｙｓｉｓ ｏｎ ｅｘａｍｐｌｅｓ ｏｆ ｐｒｏｃｅｓｓｉｎｇ ｏｆ ｔｈｅ ｃａｌｌ ｆａｕｌｔ ｏｆ Ｓ１２４０ ｅｘｃｈａｎｇｅ
ＺＨＡＯ Ｈｏｕ－ｂｉｎ ，ＤＩＮＧ Ｈａｉ－ｆｅｎｇ２，ＪＩＡＮＧ Ｔａｏ
（１．Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｃｅｎｔｅｒ ｏｆ Ｊｉａｎｇｓｕ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｃｏｍｐａｎｙ，Ｎ州ｉｎｇ，ｊｉａｎｇｓｕ，Ｃｈｉｎａ ２１００２４；２．Ｊｉａｎｇｓｕ Ｍｏｂｉｌｅ Ｃｏｍｍｕｎｉｃａｔｉｏｎ Ｃｏ．Ｌｔｄ，Ｎａｎｊｉｎｇ，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ ２１００２９；３．ＰＬＡ Ｕｎｉｔ ｏｆ ９１０３３，Ｑｉｎｇｄａｏ，Ｓｈａｎｄｏｎｇ，Ｃｈｉｎａ ２６６０７１）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｍｅｔｈｏｄ ａｂｏｕｔ ｐｒｏｃｅｓｓｉｎｇ ｔｈｅ ｃａｌｌ ｆａｕｌｔ ｏｆ Ｓ １ ２４０ ｅｘｃｈａｎｇｅ．Ａｃｃｏｒｄｉｎｇ ｔｏ ａｎａｌｙｚｉｎｇ ｔｈｅ ｃａｌｌｉｎｇ ｒｅｐｏｒｔｓ ｏｆ ｓｕｒｖｅｉｌｌａｎｃｅ，ｔｈｅ ｐａｐｅｒ ｐｒｏｄｕｃｅｓ ｔｈｅ ｍｅｔｈｏｄ ｔｏ ｒｅｓｏｌｖｅ ｔｈｅ ｐｒｏｂｌｅｍ．Ｉｔ ａｌｓｏ ｈｅｌｐｓ ｔｈｅ ｍａｉｎｔｅｎａｎｃｅ ｅｎｇｉｎｅｅｒｓ ｔｏ ｄｅａｌ ｗｉｔｈ ｔｈｅ ｓａｍｅ ｃａｌｌｉｎｇ ｐｒｏｂｌｅｍｓ ｏｆ Ｓ １ ２４０ ｓｙｓｔｅｍ． Ｋｅｙ ｗｏｒｄｓ：Ｓ１２４０ ｅｘｃｈａｎｇｅ；ｍａｉｎｔｅｎａｎｃｅ；ｆａｕｌｔ ｐｒｏｃｅｓｓｉｎｇ

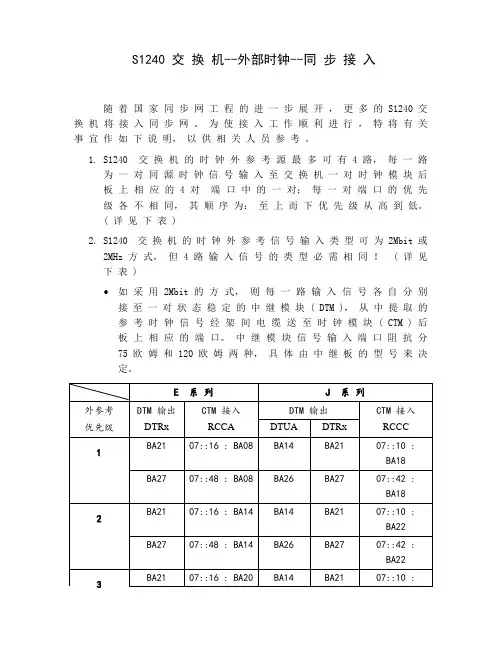

外接时钟引入方法
S1240 交 换 机--外部时钟--同 步 接 入
随 着 国 家 同 步 网 工 程 的 进 一 步 展 开 ， 更 多 的 S1240 交
换 机 将 接 入 同 步 网 。 为 使 接 入 工 作 顺 利 进 行 ， 特 将 有 关
事 宜 作 如 下 说 明， 以 供 相 关 人 员 参 考 。
1. S1240 交 换 机 的 时 钟 外 参 考 源 最 多 可 有 4 路， 每 一 路
为 一 对 同 源 时 钟 信 号 输 入 至 交 换 机 一 对 时 钟 模 块 后
板 上 相 应 的 4 对 端 口 中 的 一 对； 每 一 对 端 口 的 优 先
级 各 不 相 同， 其 顺 序 为： 至 上 而 下 优 先 级 从 高 到 低。
( 详 见 下 表 )
2. S1240 交 换 机 的 时 钟 外 参 考 信 号 输 入 类 型 可 为 2Mbit 或
2MHz 方 式， 但 4 路 输 入 信 号 的 类 型 必 需 相 同 ！ ( 详 见
下 表 )
如 采 用 2Mbit 的 方 式， 则 每 一 路 输 入 信 号 各 自 分 别
接 至 一 对 状 态 稳 定 的 中 继 模 块 ( DTM )， 从 中 提 取 的
参 考 时 钟 信 号 经 架 间 电 缆 送 至 时 钟 模 块 ( CTM ) 后
板 上 相 应 的 端 口。 中 继 模 块 信 号 输 入 端 口 阻 抗 分
75 欧 姆 和 120 欧 姆 两 种， 具 体 由 中 继 板 的 型 号 来 决
定。
E 系 列 J 系 列
外参考 DTM 输出 CTM 接入 DTM 输出 CTM 接入
优先级 DTRx RCCA DTUA DTRx RCCC
BA21 07::16 : BA08 BA14 BA21 07::10 :
BA18
BA27 07::48 : BA08 BA26 BA27 07::42 :
程控交换技术讲义资料.
第二章 程控交换技术
3.1 数字程控交换机硬件的基本结构
一 . 程控交换机的基本组成
数字程控交换机硬件系统可以分成话路部分和控制部分 话路部分包括数字交换网络和各种外围模块 ,如用户模块 ,中继模块和信令
模块等.
控制部分完成对话路设备的控制功能，由各种计算机系统组成，采用存储 程序控制方式。
二 . 程控交换机的几种硬件结构方式
程控数字交换机的硬件结构大致可分为 :
分级控制方式
全分散控制方式
基于容量分担的分布控制方式。
1. 采用分级控制方式的交换机的硬件基本结构
如图所示 , 由图可见采用分级控制的交换机的硬件由用户模块， 远端用户模块、 数字中继器、模拟中继器、数字交换网络、信令设备和控制系统组成。各部分的 功能如下 :
1) 数字交换网络
是整个话路部分的核心 , 它连接各个外围模块 ,同时为各个模块之间通信提供 通信链路 , 可以使任意两个用户之间 , 任意用户和任意中继之间 , 任意两个中继线 之间都通过数字交换网络完成连接 . 目前电话交换机中的交换网络全部采用数字 交换网络 , 因此 , 所有发送到数字交换网络的信号都必须变换为二进制编码的数 字信号.在处理机的控制 , 除了为呼叫提供需要的内部语音和数据通路外 , 有时还 提供信令 , 信号音和处理机之间通信信息的固定或半固定连接 .
2) 信令模块
完成交换机在话路接续过程中必须的各种信令功能 .如各种信号音 :拨号音, 忙音,回铃音等•常用的信令设备有DTMF攵号器，信号音发生器，No.7信令终端和 No.7信令处理机。
3) 接口电路 接口是交换机中唯一与外界发生物理连接的部分。为了保证交换机内部信号 传递和处理的一致性， 任何外界系统原则上都必须通过接口与交换机内部发生关 系。
用户模块：终端设备与程控交换机的接口。通过用户线路直接连接用户终端 设备。与数字交换网络通过PCM链路相连。
功能：用户电路通过用户线直接连接用户的终端设备—话机，主要完成 BORSCHT 七大功能，这七大功能的具体讲解见接口电路部分。 用户电路与核心交换网络 之间的连接，完成用户话务的集中和扩散。 用户处理机完成对用户模块的控制 和管理功能。 远端用户模块
CHB2常用命令及数据制作示例
CHB2常用命令及操作
一、 DN PLAN（类似74千群概念）
1、 显示本局DN PLAN：
DISPLAY-DN-PLAN SUCCESSFUL
-------------------------------------------------------------------------
AREACODE = 28
! FURTHER
DN ! STATE DIGITS
-----------+--------------------------------------------------------
0 ! NOT CONNECTABLE
1 ! NOT CONNECTABLE
2 ! NOT CONNECTABLE
3 ! NOT CONNECTABLE
4 ! NOT CONNECTABLE
5 ! NOT CONNECTABLE
6 ! NOT CONNECTABLE
7 ! NOT CONNECTABLE
8 ! NOT END OF TREE
9 ! NOT END OF TREE
B ! NOT CONNECTABLE
C ! NOT CONNECTABLE
S1240程控电话交换机的数字中继模块及其维护
S1240 程控电话交换机的 数字中继模块及其维护 天津市电话局 周庆华 摘 要 介绍了 S1240 程控电话交换机的特点和结构 ,对该交换机的中继模块 (D T M ) 的功能 、 维护及故障处理作了重点的介绍 。 关键词 交换机 分布控制 中继 S1240 程控电话交换机是一种用于公众 电话网的数字交换系统 , 在国际上第一次采 用了分布式的控制方式 , 其优点是没有全系 统瘫痪之虞 , 话务负荷和忙时呼叫处理的能 力较高 ,且便于在线扩容 。 S1240 程控电话交换机的中心是数字交 换网络 , 它与各功能模块相连 , 进行信息交 换 , 如图 1 所示 。每个模块都有一个微处理 器 , 与网络终端接口电路一起构成终端控制 单元 。 在 S1240 程 控 电 话 交 换 机 诸 多 的 模 块 中 ,有一个是非常重要的 ,即是数字中继模块 (D T M ) 。该 D T M 是交换系统与 P C M 数字 中继通道的接口 , 由数字接口部分和终端控 制单元组成 , 是本局用户与他局用户通话的 必经之路 。由于该模块比较重要 , 所以本文 专门对其功能和维护两个方面进行介绍 。 一 、D TM 的功能 D T M 具有以下功能 : 1 . 速率转换 由于系统外中继通道上的速率 (基群) 为 2048 bi t / s ( 8bi t / 信道) , 而系统内的速率为 4096 bi t / s ( 16bi t / 信 道 ) , 所 以 需 要 通 过 D T M 进行两种速率的转换 。 2 . 码型转换 与速率转换相类似 , 可将外中继通道中 的高密度的双极性余三码 ( HDB 3) 或伪三元 码 ( A M I) 与系统内的不归零码 ( N R Z) 进行 转换 。 3 . 再定时 D T M 能工作在有不同同步结构 ( 如非 同步 、主从同步或互控同步的结构等) 的交换 网络之中 。因为 D T M 能通过提取外中继通
S1240程控交换JRSU的介绍和故障处理
S1240程控交换JRSU的介绍和故障处理
发布时间：2021-06-15T11:03:33.620Z 来源：《科学与技术》2021年6期 作者： 武 强
[导读] 介绍S1240程控交换JRSU的硬件组成和安全块的分布，分析电路板亮灯的状态
武 强
山东省专用通信局 山东省 济南市 250001
摘要：介绍S1240程控交换JRSU的硬件组成和安全块的分布，分析电路板亮灯的状态，列举了常用MACRO的应用和实操中遇到JRSU问题解决处理方法。
关键字：JRSU组成；电路板亮灯状态分析；常用MACRO；维护实例
一、介绍JRSU的组成：
以介绍JR03-A2机型为例
1、硬件组成：
首先在硬件上，常见的有JRSU机架类型有JR01-Ax，JR02-Ax，JR03-Ax，(X=1表示满配置，X=2表示非满置)。JR01-Ax满配置256个用户，JR02-Ax满配置768用户，JR03-Ax满配置可配备976模拟用户线和24数字用户线。
每个JR03-A2最多配备八个2M,
模块局需要的电路板如下：
ALCN 61块
ISTB 3块（可选）
RNGF 2块
TAUC 1块
CALC 2块
DTRF 2块（AAAA 或CABA，75欧姆）（ABAA为120欧姆）
CONV25 2块
CONV28 根据需要配备，为ISTB板供电
ECFC（可选） 1块（当传输中断后提供内部紧急呼叫和录音通知）
母局需要配备的电路板如下：
MCUB 2块（BBCB）
DTRF 2块（ACAA 或CCAA，75欧姆）（ADAA为120欧姆）
JRSU机架结构图:
2、安全块分布：各SBL代表的意思：
CALX 时钟和告警板（一般为CALC）
DTRX 数字中继板（X= A, E, F OR H）
ECFX 紧急呼叫功能板X=A, B OR C;
RRLK RIM-RSU 2MB链路, DTRF 板 可 带2 个RRLK，DTRH 板只 能 带 一 个RRLK;
