初中物理九年级15.3串联和并联同步配套练习题
15.3 串联和并联配套练习
1．如图1所示，要使两灯串联，应闭合开关________，闭合________时两灯并联，同时闭合________是不允许的．
2．如图2所示电路图，当开关S1、S2、S3都闭合时，灯L1、L2、L3是________联，其中开关S1控制________灯，S2控制________灯，S3控制________灯．
图1 图2 图3 图4
3．图3所示电路中a、b、c、d是四个接线柱，若用导线将接线柱_______连接时，出现短路现象；若使电灯L1、L2、L3并联，应用导线连接接线柱_______和_______；若使L1、L3并联，应用导线连接接线柱_______；若使L2、L3串联，应用导连接接线柱_______．
4．如图4所示，关于L1、L2、L3的连接方式说法正确的是( )
A．L1、L2、L3全部并联 B．L1、L2、L3全部串联
C．L2和L3并联后再与L1串联 D．以上说法都不正确
5．一位同学在组成串联电路的实验中，按电路图连接L1、L2无误后，闭合开关，发现只有灯L1亮，故障原因是 ( )
A．灯L2的灯座松了，致使电路出现断路
B．灯L2的灯座出现短路，致使没有电流通过L2
C．开关接线柱松了，致使电路接触不良而造成断路
D．L2的灯丝断了，使电路出现断路
6．如图5所示，灯L1与L2是_______联的，当开关S断开时，灯L1与灯L2______熄灭．
图5 图6 图7 图8
7．如图6所示，灯L1与灯L2是________联，当只闭合开关S1时，灯________亮，灯________不亮．当开当S1、S2都闭合时，灯________亮．
8．在图7所示的电路中，若使灯泡L1、L2串联在电源上，应使接点________相连，若使L1、L2并联应使接点________相连．
9．在图8电路中，下列说法中正确的是 ( )
A．当S1和S2都断开时，L1、L2、L3是串联 B．当S1和S2都闭合时，L1、L2、L3是并联
C．当只闭合S1时，L1、L2、L3是并联 D．当只闭合S2时，L1、L2、L3是串联
10．在“组成串联电路”的学生实验中，如图9所示，当开关S闭合时，灯L1和L2均不亮．某同学用一根导线去检查电路的故障：他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮；然后并接在灯L2两端时发现两灯均不亮．由此可以判断 ( )
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
11．如图10所示电路，下列说法中正确的是 ( )
A．S1、S3断开，S2闭合，L1、L2串联 B．S2断开，S1、S3闭合，L1、L2串联 C．S1、S2闭合，S3断开，L2发光 D．S1、S2、S3均闭合，L1、L2都发光
图9 图10
12．根据实物图11的连接图，画出电路图．
图11
13．根据电路图12将实物图连接起来
图12
14．根据图13甲所示的电路图，将实物图(图乙)中未连接的地方连起来(连线不交叉)．
图13
15．按要求设计电路
（1）图14中，L1和L2并联，S1控制L1，S2控制L2．
（2）图15中，L1和L2并联，S1控制L1，S2控制L2，S控制整个电路．
图14 图15
16．某医院要安装一种呼唤电铃，使各病床的病人均可以单独呼叫，只要一按床头的开关，值班室的电铃就会响，同时与病床相对应的指示灯亮．请在图16中画出正确的连接方法，要求导线不能弯曲，不许交叉．
17．现有两节干电池、红灯L1、绿灯L2、电铃、开关S1、S2等器材，设计电路．要求：S1闭合、S2断开时，红灯亮电铃响，绿灯不亮；S1断开、S2闭合时，绿灯亮电铃响，红灯不亮．先画出电路图，再把实物图17连接起来．
图17
中考实战演练
1．下列关于串联电路的说法中，正确的是（ ）
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部开路则其余的用电器仍可能正常工作
C．在串联电路中各处电流是相同的
D．一个开关可使电路中的各灯泡同时发光或同时熄灭
2．如图1所示电路中，当开关S1、S2均闭合后，则（ ）
A．L1、L2都能发光 B．L1、L2都不能发光
C．L1能发光，L2不能发光 D．L1不能发光，L2能发光
3．小张家的卫生间按如图2示的电路安装了照明灯和换气扇，它们（ ）
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等
4．如图3所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮、电铃响 B．小灯泡亮、电铃不响 病床1
病床2
病床3
图16
图1
图2
图3 C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
5．如图4所示，开关都闭合时，灯泡L1与L2组成串联电路的是（ ）
6．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图5中符合要求的电路是（ ）
7．图6是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风；若只闭合开关S1，电吹风吹出的是________风。
8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图7所示的四个电路图中符合要求的是( )
9．（2010）家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图8所示是几个同学画的家用电冰箱的电路图，其中正确的是( )
10．从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是( ) 图5 图4
图6
图7
图8
11．如图10所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是(
)
12．小明家台灯的插头插在如图11所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是( )
13．请你按照电路图12，帮助小雨同学连接乙实物电路。
14．一只玩具猫外形如图13所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．
15．现有一个电源，两个开关S和S1，两个小灯泡L1和L2，请你在下面方框中设计电路图。
要求：（1）两灯并联；
（2）开关S能控制两盏灯，S1只能控制灯L1。 开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
指示灯L1 开关S1
图11
B． A． C． D． 电源
S1 S2 L1 L2 电源
· · S1
S2 L1
L2 电源
· S1
S2 L1
L2 · 电源
S1
S2 L1
L2 · · 图9
图10
图12 图13
16．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图14中的各元件符号连接成符合上述设计要求的电路图。
图14
九年级物理串联和并联练习题
九年级物理串联和并联练习题
LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】 串联和并联练习题
一、选择题
1、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图2所示的四个电路图中，能体现该装置工作原理的是（ ）
2、如下图所示，四个电路图中与右边实物图对应的是（ ）
3、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
4、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（ ）
5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（ ）
6、图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图6（乙）所示电路中，与之对应的是（ ）
7、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图—2所示的电路中，你认为符合上述要求的是（ ）
8、某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（ ）Ａ一定串联Ｂ一定并联Ｃ．串联、并联都有可能Ｄ．以上说法都不对
9、下图所示的电路中，开关闭合后，三个灯泡并联的电路是( )
10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。图所示的电路图中能符合要求的是（ ）
2023届初三物理全册：15.3“串联和并联”质量检测考试完整版(人教版)
选择题
楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A. B. C. D.
【答案】D
【解析】根据题意知道，只有当“光控开关”、“声控开关”都闭合了灯才能亮，所以说明声控开关和光控开关串联后共同控制灯泡，由图知道只有D正确，故选D。
选择题
如图所示电路，将S1、S2都闭合后，则下列说法正确的是
A. 能亮的灯是11、L2、L3， 且它们是串联的 B. 能亮的灯是L1、L2、L3， 且它们是并联的
C. 只有灯L1发光，因为闭合开关S1后，灯12、L3被短路
D. 电源被短路
【答案】B
【解析】
如图所示电路，将S1、S2都闭合后，能亮的灯是L1、L2、L3，且它们是并联的。所以选B.
选择题
下列有关电现象的四幅图中说法正确的是
A. 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B. 闭合电路中电流总是从电源正极流向负极
C. 图中两个小灯泡属于同一条干路，是串联关系 D. 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
【答案】D
【解析】
玻璃棒和丝绸摩擦时，玻璃由于失去电子而带正电，丝绸因为得到多余电子而带等量的负电，故A错误；闭合电路中，在电源的外部，电流从电源正极经用电器流向负极，而电源内部是从电源负极流向正极，故B错误；由C图知道电路有两条路径，两灯泡并列连接，是并联关系，故C错误；三孔插座上方插孔内导线与大地相连，是为了避免用电器外壳带电对人造成伤害，故D正确，故选D。
选择题
如图所示,电源电压一定,关于电路的工作情况,下列说法正确的是
A. 只闭合S1时,两只灯泡是串联的
B. 若先闭合S1,再闭合S2,电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏
D. 若灯L1被短路,闭合S1、S2后,则灯L1不亮,灯L2亮,电流表损坏
2021届初三物理同步练习 第十五章 第3节 串联和并联【含答案】
1．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B．
C． D．
【答案】C
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
2．如图所示是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作，下列电路图中符合上述要求的是（ ）
A． B． 第3节 串联和并联 第15章 电流和电路 C． D．
【答案】B
【解析】由题意可知，指示灯和电动机工作时互不影响，所以指示灯和电动机并联，而开关S1控制干路，开关S2控制电动机。故选B。
3．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（ ）
A． B．
C． D．
【答案】C
【解析】A．图中的灯泡L2、L3串联连接后又与另外一个灯泡L1并联，不是三个灯泡都并联的电路，故A项不符合题意；B．图中的灯泡L1、L3并联连接后又与另外一个灯泡L2串联，不是三个灯泡都并联的电路，故B项不符合题意；C．图中的灯泡都是并列连接在电源两端，故都为并联，故C项符合题意；D．图中的灯泡L1、L2串联连接后又与另外一个灯泡L3并联，不是三个灯泡都并联的电路，故D项不符合题意。故选C。
4．在下图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是
A． B． C． D．
【答案】C
【解析】A．由图可知开关S断开后L1仍能发光，但Ll、L2为串联电路，所以该选项不正确．B．由图可知Ll、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C．由图可知Ll、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D．由图可知Ll、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．

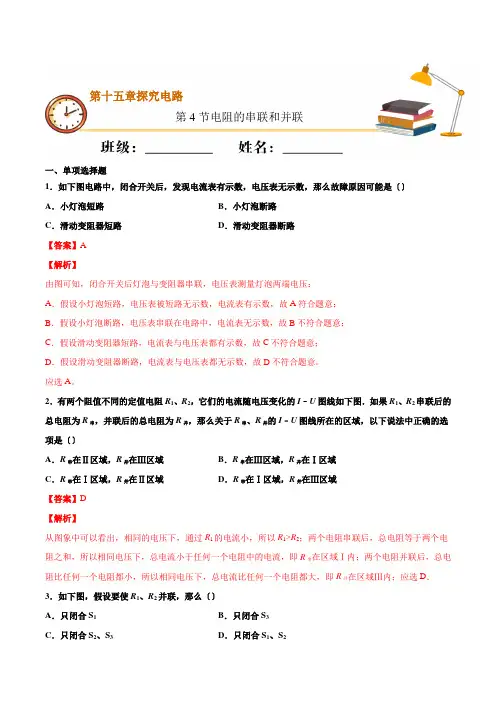

2022年沪科版九年级物理《电阻的串联和并联》同步练习(答案版)
一、单项选择题
1．如下图电路中，闭合开关后，发现电流表有示数，电压表无示数，那么故障原因可能是〔〕
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
【答案】A
【解析】
由图可知，闭合开关后灯泡与变阻器串联，电压表测量灯泡两端电压：
A．假设小灯泡短路，电压表被短路无示数，电流表有示数，故A符合题意；
B．假设小灯泡断路，电压表串联在电路中，电流表无示数，故B不符合题意；
C．假设滑动变阻器短路，电流表与电压表都有示数，故C不符合题意；
D．假设滑动变阻器断路，电流表与电压表都无示数，故D不符合题意。
应选A。
2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如下图．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，那么关于R串、R并的I﹣U图线所在的区域，以下说法中正确的选项是〔〕
A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域
【答案】D
【解析】
从图象中可以看出，相同的电压下，通过R1的电流小，所以R1>R2；两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即R串在区域Ⅰ内；两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即R并在区域Ⅲ内；应选D．
3．如下图，假设要使R1、R2并联，那么〔〕
A．只闭合S1 B．只闭合S3
C．只闭合S2、S3 D．只闭合S1、S2 第4节电阻的串联和并联 第十五章探究电路 【答案】D
【解析】
A．只闭合S1，只有R1接入电路，故A不符合题意；
B．只闭合S3，两个电阻串联，故B不符合题意；
C．只闭合S2、S3，R1被短路，故C不符合题意；
D．只闭合S1、S2，两个电阻并联，故D符合题意。
应选D。
4．如下图的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，以下四个选项中，判断正确的选项是〔〕

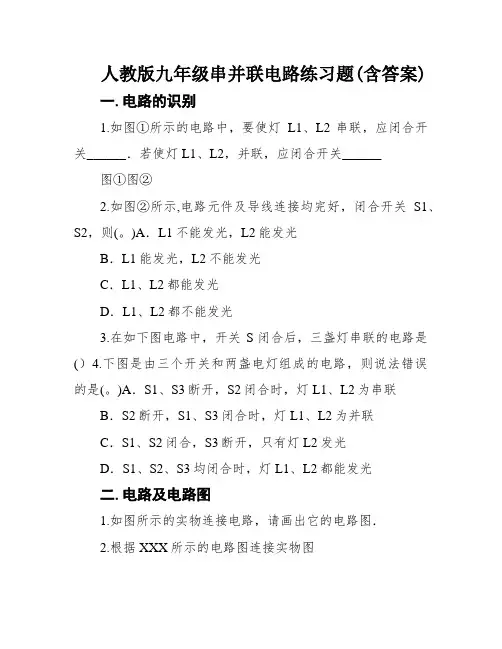

人教版九年级串并联电路练习题(含答案)
人教版九年级串并联电路练习题(含答案)
一.电路的识别
1.如图①所示的电路中，要使灯L1、L2串联，应闭合开关______．若使灯L1、L2，并联，应闭合开关______
图①图②
2.如图②所示,电路元件及导线连接均完好，闭合开关S1、S2，则(。)A．L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1、L2都能发光
D．L1、L2都不能发光
3.在如下图电路中，开关S闭合后，三盏灯串联的电路是(）4.下图是由三个开关和两盏电灯组成的电路，则说法错误的是(。)A．S1、S3断开，S2闭合时，灯L1、L2为串联
B．S2断开，S1、S3闭合时，灯L1、L2为并联
C．S1、S2闭合，S3断开，只有灯L2发光
D．S1、S2、S3均闭合时，灯L1、L2都能发光
二.电路及电路图
1.如图所示的实物连接电路，请画出它的电路图．
2.根据XXX所示的电路图连接实物图 3.设计一个病房呼唤电路，请求：按下病人床头开关，值班室的铃会响，且对应病床的灯会亮，提示护士哪位病人需求照顾护士.以下电路设计合理的是(。)
A.B.
C.D.
4.电吹风的典型电路图,其中电热丝通电以后可以发热，电动机通电以后可以送风，选择开关可以分别放在“热”、“冷”、“停”三个位置，电动机可分别送出热风、冷风或停机转态，则1-2是位置，2-3是位置，3-4是位置
三.
串/并联电路中电流的干系
1.如图甲所示，开关闭合后，两个电流表指针偏转均为（乙）图所示，则通过L1和L2的电流分别为（）
A．0.44A 2.2A
B．0.44A 1.76A
C．1.76A 0.44A
D．0.44A 2.64A
2.如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，个中a电流表测量的是经由过程（选填“电源”、“L1”或“L2”）的电流，经由过程L2的电流应为A 3.下图中两灯规格不同，能测出通过灯L1的电流的电路图是（）
人教版物理九年级全册15.3《串联和并联》习题及答案
人教版物理九年级全册
15.3?串联和并联?习题
班级：__________ 姓名：__________
一 、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕
1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔 〕
A．小灯泡亮、电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响
2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔 〕
3.对如下图电路的分析，错误的选项是〔 〕
A．当断开Sl、S2，闭合S3时，R1与R2为串联
B．当断开S3，闭合S1、S2时，R1与R2为并联
C．当断开S1，闭合S2、S3时，R1与R2为串联
D．只要同时闭合Sl、S3，就会出现短路现象
4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔 〕 人教版物理九年级全册
5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔 〕
6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔 〕
7.如下图的电路，要使两个小灯泡L1，L2串联，应〔 〕
A．断开开关S1，S2，闭合开关S3
B．断开开关S1，S3，闭合开关S2
C．断开开关S1，闭合开关S2、S3
D．断开开关S2，闭合开关S1、S3
8.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔 〕 人教版物理九年级全册
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习(包含答案)
人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习（包含答案）
1 / 14 人教版物理-九年级全一册-第十五章-第五节-串,并联电路中电流的规律-同步练习
一、单选题
1.有L1和L2两只灯泡串联在电路中，闭合开关后，发现L1很亮，L2很暗。下列判断正确的是（ ）
A. 通过灯L1的电流较大 B. 通过灯L1和L2的电流相等
C. 通过灯L2的电流较大 D. 无法判断通过两灯的电流大小
2.下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是（ ）
A. 串联电路中灯泡较亮的电流更大
B. 并联电路的总电压等于各支路两端电压之和
C. 两个灯泡通过的电流相等，它们之间一定是串联
D. 并联电路支路中的电流等于干路中的电流减去其它支路电流
3.家庭电路中工作的用电器越多，则（ ）
A. 电路总电阻变大 B. 电路总功率变小 C. 总电压变小 D. 总电流变大
4.在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A. 将电源两极对调，再次测量A、B、C三处的电流
B. 改变开关S的位置，再次测量A、B、C三处的电流
C. 将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D. 换用不同规格的灯泡，再次测量A、B、C三处的电流
5.在图所示的电路中，电源电压不变，电阻R1大于R2。闭合电键后，通过R1的电流I1与通过R2的电流I2的关系是（ ）
A. I1＞I2 B. I1＝I2 C. I1＜I2 D. 均有可能
人教版九年级上物理15.2串联和并联同步练习题附答案
第三节：电流和电路、串联和并联同步练习题
1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。
3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。
4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。
5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。
6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
7、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
8、如图所示电路中，当＿＿＿＿闭合时，L1、L2 并联；当＿＿＿＿闭合时，电路会发生短路，损坏电源。
9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。
11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根导线的一端，实现两灯并联。（在错误的导线上划×，并画出正确的导线）
15.5串、并联电路中电流的规律(同步练习)(解析版)
人教版 九年级物理上册 第15章 《电流和电路》
第5节 串、并联电路中电流的规律
（同步练习）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 20 10 0 5 5 40
一、选择题（共20小题）：
1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＝IB＝IC
B．IA＜IB＜IC
C．IA＞IB＞IC
D．IA＝IB＞IC
【答案】A
【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，
因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA＝IB＝IC，故A正确，BCD错误。
故选：A。
2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＞IB＞IC
B．IA＜IB＜IC
C．IA＝IB＝IC
D．IA＝IC＞IB
【答案】C
【解析】解：由电路图可知，两灯泡串联，A、B、C是串联电路中的三个点，
因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即IA＝IB＝IC。
故选：C。
3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面
积大，当S闭合后，则下列叙述正确的是（ ）
A．通过A的电流比通过B的电流小
B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同
D．无法比较通过A、B电流的大小
【答案】C
【解析】解：因两电阻串联，串联电路中，电流处处相等，故通过A的电流和通过B的电流相同。
故选：C。
4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（ ）
A．Ia＝Ib
B．Ia＝Ic
C．Ia＝Id
D．Ib＝Ic
【答案】C
【解析】解：根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
2022-2023学年九年级人教物理同步习题 153 串联和并联(解析版)
1
15.3 串联和并联
1、把电路元件
依次 连接起来的电路叫串联电路；串联电路特点：电流只有一条路径；各用电器 互相 影响； 2、把电路元件 并列 连接起来的电路叫并联电路；并联电路特点：电流有多条路径；各用电器
互不 影响；
3、电路的连接方法：①线路简捷、不能出现交叉；②实物图中各元件的顺序要与电路图一致；③并联电路连接中，先串后并，先支路后干路，连接时找准节点。
注意：在连接电路前应将开关断开。
类型一 串并联电路的识别
例1．如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（ ）
A． B．C． D．
【答案】C。
【解析】A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A不符合题意；
B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故B不符合题意；
C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；
D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，故D不符合题意。
例2．图中所示的四个电路中，闭合开关S后，两灯属于串联的是（ ）
A． B． C． D．
【答案】A。
【解析】A、闭合开关S后，图中的两灯泡为顺次连接，因此为串联电路，故A符合题意；
B、两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，故B不符合题意。 2
C、由于开关S的闭合，电源的两极会被导线直接相连，发生电源短路现象，两个灯泡都不能工作，故C不合题意。
D、由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，故D不合题意。
例3．如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确是（ ）
A．S1、S2都断开，L1、L3串联 B．S1、S2都闭合，L2、L3并联
C．S2断开，S1闭合，L 1、L3串联 D．S2断开，S1闭合，只有L3能发光
