2020-2021年化学图像题汇编试题分类汇编经典
2020-2021年化学图像题汇编试题分类汇编经典
一、中考化学图像题汇编
1．下列图像与对应叙述正确的是
A．一定量的稀硫酸中加入锌粒
B．向pH=1的溶液中加水
C．加热KClO3和MnO2的混合物制O2
D．一定量的CuSO4溶液中加NaOH溶液
【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)
【答案】D
【解析】
【分析】
解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】
A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D
2．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。下列说法正确的是
A．甲图中的c点表示溶液显碱性
B．加入的稀盐酸只与碳酸钠发生反应 C．甲图中的a点表示溶液中只含有Na+、 Cl-、OH-
D．甲图中的d与乙图中的f表示的数值相等
【答案】D
【解析】
【分析】
【详解】
A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；
B、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，不符合题意；
C、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的a点，pH>7，溶液显碱性，氢氧化钠可能已经完全反应，也可能部分参与了反应，碳酸钠一定还未完全反应，故溶液中一定还含有CO32-，不符合题意；
D、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的d表示加入稀盐酸的质量为dg时，pH=7，这时碳酸钠恰好和盐酸完全反应，f表示加入稀盐酸的质量为fg时，生成气体的质量最大，这时生成气体的质量不再变化，表示碳酸钠和稀盐酸恰好完全反应，故甲图中的d与乙图中的f表示的数值相等，符合题意。
故选D。
3．分析下列实验图像，得到的结论正确的是
A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂
B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数
C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况
D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等
【答案】C
【解析】
试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn
+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C
考点：图像题的解答
4．下列图像中有关量的变化趋势与选项要求相符合的是
A．向硝酸溶液中不断加水
B． 过氧化氢分解生成氧气，一份加入二氧化锰，一份不加入二氧化锰 C．在恒温条件下，将饱和NaCl溶液蒸发适量水
D．向一定量的稀硫酸和硫酸铜的混合溶液中滴入氢氧化钠溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、向硝酸溶液中不断加水，溶液的pH会变大，但是不会等于和大于7，图像错误；
B、过氧化氢分解生成氧气，加入二氧化锰不会改变生成氧气的质量，即两份生成氧气质量相等，图像错误；
C、在恒温条件下，将饱和NaCl溶液蒸发适量水，会析出晶体，但溶液仍然是该温度下的饱和溶液，溶质质量分数不改变，图像错误；
D、硫酸铜和氢氧化钠溶液反应生成氢氧化铜沉淀，但是氢氧化铜沉淀和稀硫酸反应生成硫酸铜和水，故氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成沉淀，图像正确。
故选D。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
5．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。其中说法正确的是（ ）
A．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大
B．c→d 段溶液的pH不变
C．整个过程中氯化钠的质量一直在不断增大
D．a 点、d 点对应溶液中所含溶质均为两种
【答案】D
【解析】
【分析】
向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+HO、22CuCl+2NaOH=2NaCl+Cu(OH) 。
【详解】
A、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A不正确；
B、c点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH增大，B不正确；
C、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C不正确；
D、a点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D正确。故选D。
6．下列实验中相关量的关系不能用如图表示的是（ ）
A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系
B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系
C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系 D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系
【答案】D
【解析】
【分析】
【详解】
A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；
B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；
C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；
D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；
故选：D。
7．下列图像能正确反映对应变化关系的是
A B C D
向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应 向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉 将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中 打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显
A．A B．B C．C D．D
【答案】B
【解析】
【分析】
【详解】
向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；
锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；
将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；
打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
8．下列图象能正确反映对应实验操作的是（ ）
A．向氯化钾和硫酸铜的混合溶液中滴加氢氧化钠溶液
B．在一定量的稀盐酸中加入过量石灰石
C．向盛有一定量稀硫酸的烧杯中不断加水稀释
D．将等质量的镁粉和铝粉分别与足量等浓度的稀硫酸反应
【答案】B

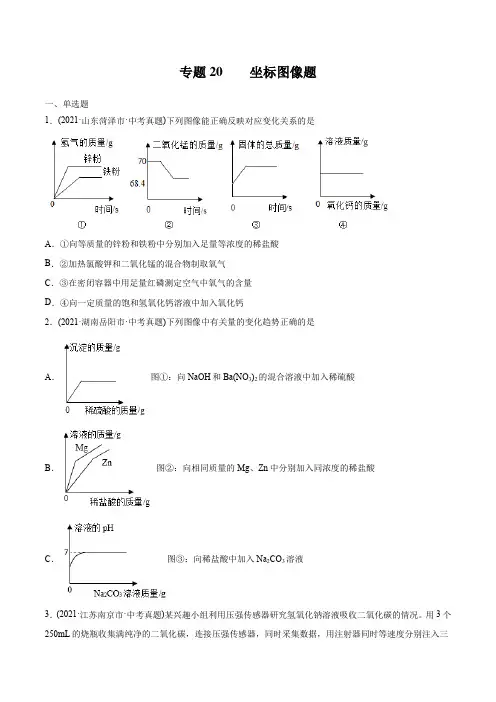

专题20 坐标图像题-2021年中考化学真题分类训练(第02期)(学生版)
专题20 坐标图像题
一、单选题
1．(2021·山东菏泽市·中考真题)下列图像能正确反映对应变化关系的是
A．①向等质量的锌粉和铁粉中分别加入足量等浓度的稀盐酸
B．②加热氯酸钾和二氧化锰的混合物制取氧气
C．③在密闭容器中用足量红磷测定空气中氧气的含量
D．④向一定质量的饱和氢氧化钙溶液中加入氧化钙
2．(2021·湖南岳阳市·中考真题)下列图像中有关量的变化趋势正确的是
A． 图①：向NaOH和Ba(NO3)2的混合溶液中加入稀硫酸
B． 图②：向相同质量的Mg、Zn中分别加入同浓度的稀盐酸
C．图③：向稀盐酸中加入Na2CO3溶液
3．(2021·江苏南京市·中考真题)某兴趣小组利用压强传感器研究氢氧化钠溶液吸收二氧化碳的情况。用3个250mL的烧瓶收集满纯净的二氧化碳，连接压强传感器，同时采集数据，用注射器同时等速度分别注入三种不同浓度的氢氧化钠溶液各15mL，片刻后，同时振荡烧瓶，等待反应完成。采集的数据如图所示。下列说法正确的是
A．0~t1段曲线呈现这种形态是因为注入氢氧化钠溶液后未进行振荡
B．t1~t2段曲线呈现这种形态是因为注入氢氧化钠溶液后进行振荡
C．a、b、c三种曲线所示的实验中，t3时烧瓶内压强由大到小的顺序是a>b>c
D．a、b、c三种曲线所示的实验中，t3时被吸收的二氧化碳的体积由大到小的顺序是a>b>c
4．(2021·湖南衡阳市·中考真题)构建元素化合价和物质类别的二维图是学习化学的一种重要方法。下图是碳元素的“价类二维图”。下列说法错误的是
A．A点可能是CH4
B．B点对应的物质充分燃烧可得到D点对应的物质
C．某化合物的化学为CaCO3，它对应的点是F D．C点对应的物质与水反应可得到E点对应的物质
5．(2021·湖南衡阳市·中考真题)下列图像分别表示实验过程中某些物理量的变化，其中正确的是
A．用红磷燃烧的方法测量空气中氧气的含量
B．加热氯酸钾和二氧化锰的混合物制备氧气
2020-2021备战中考化学 金属及酸碱盐反应的图像 培优练习(含答案)含答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像能正确反映其对应关系的是
A．表示向一定量的稀硫酸中加入足量的锌粒
B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液
C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应
D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应
【答案】A
【解析】
【分析】
【详解】
A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；
B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；
C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；
D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。故选A。
2．下列选项中的操作， 与图像不能相对应的是
A．向一块表面锈蚀的铁片上滴加足量稀盐酸
B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸
C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸
D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；
B、向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸，硫酸根和钡离子结合可以生成硫酸钡沉淀，一开始就有沉淀生成，该选项对应关系不正确；
C、向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸，稀盐酸先和氢氧化钠反应生成碳酸钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，该选项对应关系正确；
D、向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。
故选B。
3．向H2SO4和CuSO4的混合溶液中逐滴加入NaOH溶液至过量，下列图象横坐标表示加入NaOH溶液的质量，纵坐标表示反应的有关变化情况，其中正确的是( )
2020-2021中考化学 pH的变化图像 培优 易错 难题练习(含答案)附答案
一、中考初中化学pH的变化图像
1．下列四个图象能正确反映其对应实验操作的是（ ）
A．加热一定质量的高锰酸钾
B．某温度，向一定量饱和硝酸钾溶液中加入硝酸钾晶体
C．向一定体积的稀盐酸中逐滴加入氢氧化钠溶液
D．用等质量、等质量分数的双氧水制取氧气
【答案】C
【解析】
【分析】
【详解】
A、高锰酸钾分解生成锰酸钾二氧化锰和氧气，固体质量不会变为零，图像不符，故A错。
B、向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不再溶解，溶质质量不变，质量分数不变是一条水平线，图像不符，故B错。
C、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，溶液由酸性变为碱性，pH由小于7变为大于7，C正确。
D、催化剂不能改变生成物质量，用等质量、等质量分数的双氧水制取氧气生成氧气质量相同，图像不符，故D错。 故选：C。
2．下列实验所示的图像中，其纵坐标随横坐标变化关系合理的是
A． 硝酸铵溶于水
B． 等量CaCO3与足量盐酸
C． 稀释一定量浓硫酸
D． 向盐酸中滴加NaOH
【答案】C
【解析】
【分析】
【详解】
A、硝酸铵溶于水，吸收大量的热，溶液温度降低，不符合题意；
B、反应物的接触面积越大，反应越剧烈，所以粉末状的碳酸钙反应最剧烈，反应时间最短，不符合题意；
C、将浓硫酸加水稀释成稀硫酸，溶质质量不变，符合题意；
D、向稀盐酸中不断滴加氢氧化钠溶液，溶液的pH值从小于7逐渐增大，最终大于7，不符合题意。故选C。
3．下列图象能正确反应对应变化关系的是（ ） A．表示水通电分解产生的气体质量m与反应时间t的关系
B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m与反应时间t的关系
C．表示等质量的Fe、Mg与足量稀盐酸的反应
D．向稀盐酸中逐渐滴加NaOH溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；
2020-2021中考化学金属及酸碱盐反应的图像(大题培优 易错 难题)含详细答案
一、中考初中化学金属及酸碱盐反应的图像
1．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。下列判断合理的是
①M中一定不含有碳酸钠
②图中ab间（不含a、b两点）滴入酚酞溶液变红色
③bc段表示沉淀部分消失，无气泡产生
④c点后溶液中的溶质不少于两种
A．①②③④ B．③④ C．①② D．①②③
【答案】A
【解析】
【分析】
【详解】
只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。
故①②③④判断均合理。
故选：A。
2．下列选项中的操作， 与图像不能相对应的是
A．向一块表面锈蚀的铁片上滴加足量稀盐酸
B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸
C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸
D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；
2020-2021中考化学压轴题专题复习—pH的变化图像的综合含答案
一、中考初中化学pH的变化图像
1．下列图像能正确反映其对应关系的是
A．表示向一定量的稀硫酸中加入足量的铜粉
B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液
C．表示向一定量的氢氧化钠溶液中滴加稀硫酸
D．表示将等质量的大理石分别与等量且足量的稀盐酸反应
【答案】C
【解析】
【分析】
【详解】
A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；
B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；
C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；
D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。
故选：C。
2．下列图像能正确反映其对应关系的是() A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；
C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；
D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】
该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2020-2021中考化学金属及酸碱盐反应的图像(大题培优 易错 难题)附详细答案
一、中考初中化学金属及酸碱盐反应的图像
1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】
A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；
B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开
始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；
D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．下列图像中有关量的变化趋势与对应叙述关系正确的是
A．向一定质量表面生锈的铁片中滴加盐酸至过量
B．向一定质量的稀硫酸中滴加水
C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量
D．高温煅烧一定质量的石灰石
【答案】A
【解析】
【分析】
【详解】
A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢
气质量不再改变，观察图象，符合变化，故A正确；
B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；
C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；
【化学】化学化学图像题汇编练习题含答案及解析
【化学】化学化学图像题汇编练习题含答案及解析
一、中考化学图像题汇编
1．图中a、b、c分别表示KNO3、NaCl、Ca（OH）2溶解度曲线，下列说法错误的是（ ）
A．T1时，KNO3和NaCl的饱和溶液溶质的质量分数相等
B．T2时，A点表示KNO3的不饱和溶液，降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液
C．T1时，将Ca（OH）2饱和溶液升温至T2变为不饱和溶液
D．温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl溶解度
【答案】C
【解析】
【详解】
A、据饱和时质量分数的计算式×100%可知：溶解度相等则溶质的质量分数相等，而T1时，KNO3和NaCl的溶解度曲线交于一点，故饱和溶液溶质的质量分数相等，正确；
B、A点在硝酸钾溶解度曲线的下方，表示T2时KNO3的不饱和溶液，由图示可知：降温至T1时有晶体析出，且变为T1时KNO3的饱和溶液，正确；
C、氢氧化钙的溶解度随温度升高而减小，所以升温会有晶体析出，不能将饱和溶液变为不饱和溶液，故错误；
D、由图可知：温度高于T1时，KNO3溶解度大于NaCl溶解度，温度低于T1时，KNO3溶解度小于NaCl溶解度，正确；故选C．
2．下列四个图象能正确反映对应变化关系的是（ ）
A．在密闭容器中用红磷测定空气中氧气的含量 B．常温下向一定量的稀硫酸滴加氢氧化钠溶液
C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量
D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量
【答案】D
【解析】
【详解】
A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；
B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；
(化学)化学化学图像题汇编练习题含答案
（化学）化学化学图像题汇编练习题含答案
一、中考化学图像题汇编
1．下列图像能正确反映其对应实验操作的是
A．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中
B．②用等质量、等浓度的双氧水分别制取氧气
C．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液
D．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体
【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题
【答案】C
【解析】
【分析】
【详解】
A、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl+H，铁与稀盐酸反应：22Fe+2HCl=FeCl+H，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；
B、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；
C、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH＜7，随着反应的进行，pH逐渐增大至大于7，符合题意；
D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C。
2．下列图像与对应选项关系不合理的是
A．电解水时生成氢气和氧气的体积关系 B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D．向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；
2020-2021中考化学 金属及酸碱盐反应的图像 培优练习(含答案)含详细答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像不能正确反映其对应变化关系的是（ ）
A．铁加入硫酸铜溶液的反应
B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸
C．常温下向一定量的稀硫酸滴加氢氧化钠溶液
D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；
B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；
C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；
D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。 故选C。
2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（ ）
A．甲：铜、锌的混合物乙：稀盐酸
B．甲：硝酸和稀硫酸的混合溶液 乙：氯化钡溶液
C．甲：氢氧化钠和氯化钠的混合溶液 乙：稀盐酸
D．甲：盐酸和氯化铜的混合溶液 乙：氢氧化钠溶液
【答案】D
【解析】
【分析】
【详解】
A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；
B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；
C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；
D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。
化学图像题汇编测试题及答案(word)
化学图像题汇编测试题及答案（word）
一、中考化学图像题汇编
1．下列四个图象的变化趋势，能正确描述对应操作的（ ）
A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应
B．将浓盐酸敞口放置在空气中
C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸
D．向pH＝12的氢氧化钠溶液中不断加入水
【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题
【答案】A
【解析】
【分析】
铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】
A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；
B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；
C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确； D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。故选A。
【点睛】
浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是
A． B． C． D．
【答案】D
【解析】
【详解】
A、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A错误;
B、发生的反应为22424242NaOHHSONaSO2HOSO，的个数随着稀硫酸加入而不断增加,B错误;
C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C错误;
D、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D正确。
