吨甲苯氯化工艺设计
毕
业
设
计
书
前言
本设计书详细地介绍了氯甲苯的氯化过程，各塔的物料衡算，整体的物料衡算和热量衡算，反应釜和碱洗槽的参数设计，填料塔和降膜塔的选择与设计，完整的氯化工艺流程图和平面布置图。对年产能力为7000吨的氯甲苯的初步设计，以株化集团氯甲苯厂为理论资料，并收集有关的化工设计资料作参考，按毕业设计大纲和设计任务书的要求进行设计，设计的内容是在简要介绍氯甲苯的发展状况及其性质，用途，工艺方法选择的基础上，重点介绍了采用间歇法生产氯甲苯的工艺过程。
设计的主要内容有；1..氯甲苯的概述；2.产品及原材料说明；3.物料衡算与热量衡算；4.主要设备的计算与选型。设计图纸包括：带控制点的工艺流程图、设备平面布置图。本设计书中的换热器，全都采用石墨换热器，整个生产系统处于微负压状态下操作。
本设计旨在理论学习的基础上，结合生产实践，熟悉工艺流程、生产方案的选择、设备的选型等，掌握工艺设计中的物料衡算、能量衡算、设备的计算、选型，对参考文献的查阅与学习等的方法。
由于设计者的理论知识有限，设计经验的缺乏，在设计的过程中难免会有一些不足和错误之处，敬请各位老师指评指正。
目 录
第一章 总论 ················ 错误!未定义书签。
氯甲苯概述 ··············· 错误!未定义书签。
国内外氯甲苯生产情况 ·········· 错误!未定义书签。
甲苯氯化催化剂使用情况 ········· 错误!未定义书签。
第二章 产品及原料说明 ··········· 错误!未定义书签。
第三章 氯甲苯生产的工艺 ·················· 氯甲苯生产的反应原理 ·········· 错误!未定义书签。
氯甲苯生产工艺流程简述 ········· 错误!未定义书签。
氯甲苯生产工艺方框图 ·········· 错误!未定义书签。
第四章 工艺计算 ············· 错误!未定义书签。
物量衡算和热量衡算 ··········· 错误!未定义书签。
氯化部分 ················ 错误!未定义书签。
碱洗部分 ················ 错误!未定义书签。
氯化氢吸收部分 ············· 错误!未定义书签。
设备选型 ················ 错误!未定义书签。
第五章 三废产生及处理情况 ········· 错误!未定义书签。
废水 ·················· 错误!未定义书签。
废气 ·················· 错误!未定义书签。
环境保护 ················ 错误!未定义书签。
结束语 ·················· 错误!未定义书签。
附录 ··················· 错误!未定义书签。
参考文献 ················· 错误!未定义书签。
第一章 总论
氯甲苯概述
氯甲苯是指在带有甲基的苯环上氯代的一系列环氯代甲苯。它们是一类稳定的，工业上有一定重要性的化合物。氯甲苯共有16种，分子通式为C7H8-nCln。氯甲苯曾以甲苯为基础命名，70年代以来在许多工具书逐渐使用以苯为基础命名。
氯和甲苯的反应在1866年由Beilstein等进行了研究。在此后的几十年里主要进行了各种氯甲苯的分离和鉴定。不是所有的氯甲苯都是由甲苯直接氯化而制备的。有些氯甲苯如1-氯-3-甲苯，1，2-二氯-3-甲基苯和1，3-二氯-2-甲苯等是间接制备的，可以是通过氨基、羟基、硝基或磺酰氯抢救无效用氯置换，式以硝基，氨基式磺酸基定位，在氯取代后再把这类基团脱去而抽取。
氯甲苯是一种重要的精细化工有机原料，近年来相继研发合成出多种新型医药、农药、染料等中间体。其中多数中间体市场前景看好，使氯甲苯将成为有机氯产品的新宠。业内人士认为，氯甲苯将成为未来氯碱企业走精细化道路、建设氯产品精细化工产品树的最具有潜力的基础中间体。
氯甲苯有3种异构体，分别为对位、邻位和间位氯甲苯 , 其中用途最为广泛的是对氯甲苯 , 通过侧链上氧化、环上氧化、氰化、卤化、氯代等反应可制备多种重要的精细化工中间体和精细化学品 , 目前已衍生出100多种农药、医药和染料产品。邻氯甲苯应用研究经过不断拓展 , 已开发出
30 余种衍生产品。由于间氯甲苯生成比例不足 1 % , 产量较小 , 目前仅作为染料中间体使用。
一氯甲苯、2，4-二氯-1-甲基苯和1，3-二氯-2-甲基苯主要用于农药、染料、医药和过氧化物的中间体，并可用作溶剂。其他多氯甲苯没有多少工业用途。
国内外氯甲苯生产技术概况
氯甲苯在20世纪30年代国外就开始工业化生产，产量一直较小，20世纪70年代以后 由于下游产品的大量开发与应用，生产能力与产量快速增加，目前全球年产量约为8万t／a，生产厂家主要集中在欧美及日本等工韭发达国家和地区．主要生产厂家有美国虎克电化学公司、Heyden化学公司、孟山都化学公司．德国赫司特公司、拜耳公司， 日本的庵原化学工业公司、扶桑化学公司、保士谷化学公司等。20世纪90年代以后由于西方发达国家和地区环保压力的不断增加，对有机氯产品发展持谨慎态度，因此生产能力一直没有继续扩大，维持在原有的能力，许多下游产品向发展中国家寻求．我国氧甲苯工业起步晚，目前国内生产最早和规模最大的生产企业是湖南株洲化工有限责任公司、江苏丹阳中超化工有限公司、苏州御窑精细化工厂、江苏靖江西郊化工厂、河北辛集市辛冠化工厂、武汉有机实业有限公司等近10家企业，近年来国内氯甲苯生产规模在不断增加， 2002年国内氯甲苯生产能力约为20000-25000t／a，产量约为1800t左右．与国外发达国家和地区相比我国氯甲苯工业生产水平低，但是近年来我国氯甲苯下游产品开发研究非常活跃，国内下游产品需求强劲，而且发达国家和地区经常来我国寻求氯甲苯的下游产品，国内外市场强劲需求将大大刺激和推动我国氯甲苯工业的发展．氯甲苯作为一市场处于成长期的有机氯中间体，目前国内主要存在两大问题，一是合成技术相对落后，导致产品质量不高，影响下游精细化学品的应用与开发；二是氯甲苯生产与下游开发生产脱节，多数企业仅仅做原料销售，而没有继续向下衍生，形成精细化工产品链或产品树，影响装置的经济效益和可持续发展的动力。因此本文将着重介绍氯甲苯国内外合成技术进展和一些产品链的建设和设想。
国内外甲苯氯化催化剂的使用情况
甲苯液相氯化反应阶段的技术重点是通过选择催化剂来调节对氯甲苯、邻氯甲苯的产生比例,由于目前对氯甲苯的市场需求大于邻氯甲苯,所以应尽量提高对氯甲苯的产量。目前国内外已实现工业化或具有工业化前景的一氯甲苯异构体调比技术有以下几种:
①Lewis 酸液相催化法
采用L 酸为催化剂,反应条件温和,氯甲苯收率高,但对位比例低,约30 %左右。国外研究发现,如以L 酸作主催化剂,以硫代杂蒽、多氯化夹硫氧杂蒽等为助催化剂,可使对邻比达到0. 66 - 0. 88 。
②三氯化铁氯化法
以三氯苯和氯苯为溶剂,无水三氯化铁为催化剂,产物中对氯甲苯含量可达90 %。该工艺的缺点是副反应多,要求溶剂从催化剂中完全清除,否则转化率和选择性将大大降低,因此工艺过程相对繁琐,目前该技术处在不断完善与提高阶段。
③金属氯化物催化法
该法以Ti、Sn、Zr、W、Al、Fe 的氯化物为催化剂,其中使用最多的是三氯化铝、三氯化铁与其它金属氯化物组成复合催化剂。采用金属氯化物催化剂,反应选择性较好,生产工艺简单,无需特殊设备,污染较少,因其对位比例不超过50 %,在工业化装置上应用受限制。
④Lewis 酸+ 噻蒽衍生物催化法
该方法的主催化剂是Lewis ,主要是Fe 、Al 、Sb、Pb 的氯化物;助催化剂一般为噻蒽衍生物,其中以二甲基四氯噻蒽、二甲基五氯噻蒽、二甲基六噻蒽效果最好。美国科研人员研究发现了混合噻蒽衍生物作为助催化剂的最佳比例,其质量组成为二甲基三氯噻蒽5. 03 %、二甲基四氯噻蒽5. 03 %、甲基五氯噻蒽64. 41 %、二甲基六氯噻蒽21. 53 %。一般采用该催化剂对邻位比例为6 :4 左右。国内上海农药研究所等单位用FeS2 为主催化剂,以氯化噻蒽作助催化剂,产物中对位含量约55 %。该法特点是定向选择性好,副产物少,收率高;缺点是助催化剂制备难度大。目前工业化生产中主要采用该方法。
⑤特种分子筛催化法
分子筛催化法是一种有机中间体新型催化技术,以合成沸石为催化剂,
对位产品含量可达75 % -90 %。该法对位选择性极高、氯化深度大、产品易分离,但是反应时生成的氯化氢可破坏沸石的晶格,因此分子筛的再生与使用寿命成了了制约应用的关键,产品成本高,技术条件苛刻。由于该法对位的选择性高,是一种极具发展前途的合成技术。__
第二章 产品及原料说明
产品性能
氯甲苯是一种重要的精细有机化工原料,是甲苯液相氯化后的主要产物,通过侧链和环上反应,可以制备出许多重要的精细化学品和中间体。氯甲苯有三种同分异构体,分别为对氯甲苯、邻氯甲苯和间氯甲苯。对氯甲苯外观为无色透明液体,有特殊气味,相对密度1. 0697 ,熔点7. 5 ℃,沸点162 ℃,折射率115200 ,不溶于水,溶于乙醇、苯、氯仿、乙醚、丙酮等。目前对氯甲苯的应用主要分布在农药、医药、染料等行业,已衍生出100 多种产品,如生产对氯氯苄、对氯苯甲醇、对氯氰苄、对氯苯甲醛、对氯苯甲酸、对氯苯甲酰氯、2 ,4 - 二氯甲苯、3 ,4 - 二氯甲苯、2 ,4 - 二氯苯甲醛、氰戊菊酯等;邻氯甲苯外观为无色透明液体,有特殊气味, 能溶于醇、醚、酸等,
微溶于水, 比重110826 ,熔点- 35. 39 ℃,沸点158. 97 ℃,是医药、农药、染料中间体。目前邻氯甲苯已衍生出30 多种产品,如邻氯苯甲醛、邻氯苯甲酸、邻氯苯甲酰氯、邻氯三氯甲苯、酸性绿P 原料、邻氯氯苄等产品;由于间氯甲苯生成比例不足1 % ,产量小,目前仅作为染料中间体使用；间氯甲苯，无色液体，不溶于水，易溶于乙醇、苯、氯仿、乙醚等。熔点(℃)： ，相对密度(水=1)： ，饱和蒸气压(kPa)： ℃，闪点(℃)： 50，用于制造农药、医药、染料及过氧化物的中间体和溶剂。
生产所需的主要原辅材料
甲苯、氯气、铁粉（催化剂）、硫磺（催化剂）
年产7万吨苯的精馏装置工艺设计毕业设计论文 精品
毕 业 论 文
题目： 年产7万吨苯的精馏装置工艺设计
诚信声明
本人声明：
所呈交的毕业论文《年产7万吨苯的精馏装置工艺设计》是本人在指导老师的指导下，独立研究、认真设计计算的写作成果。没有剽窃、抄袭等违反学术道德、学术规范的侵权行为。对本文的研究做出重要贡献的个人和集体，均已在文中作了明确的说明并表示了谢意.在本文中所涉及的文献和资料均已注明出处。
本人意识到本声明的法律后果由本人全部承担。
本人签名：
时 间： 年 月 日
毕业设计（论文）任务书
设计（论文）题目：年产7万吨苯的精馏装置工艺设计
函授站： 专 业：应用化工技术
班 级： 学生姓名：
指导教师（含职称）：
1.设计（论文）的主要任务及目标：
原料：苯—甲苯混合物；苯年生产能力7万吨；年开工日330天，连续操作；进料组成：苯：70% （质量分数，下同）；塔顶采出组成：甲苯 ≤4%，塔釜采出组成：甲苯≥97%；塔顶操作压力：常压；泡点进料；浮阀塔；全塔效率：45%；单板压降、冷却剂与蒸汽自选合适条件。
撰写设计计算书一份，主体设备装配图一张，PID工艺流程图一套。
2.设计（论文）的基本要求和内容：
⑴ 完成塔设备主体部分的物料衡算、热量衡算与主要设备设计计算；
⑵ 画出塔设备的装配图；
⑶ 画出带控制点工艺流程图；
3.主要参考文献：
[1] 碳一化工主要产品生产技术[M]
[2] 化工工艺手册[M]，化学工业出版社
[3] 黄路 王保. 国化工设计[M]，化学工业出版社
[4] 胡建生 江会.保化工制图，化学工业出版社
[5] 杨祖荣. 化工原理，高等教育出版社
毕业论文年产8万吨二氯甲烷的氯化吸收工艺的设计说明
1 / 70 年产8万吨二氯甲烷的氯化吸收工艺设计
摘 要
二氯甲烷作为溶剂常用于脱除涂料、金属清洗和抛光；也用于药物、聚碳酸酯、纤维素酯和照相软片生产中作为加工溶剂；还可用作气雾推进剂和食品加工的萃取介质；其他的用途包括胶粘剂、化妆品、塑料加工以与发泡等。二氯甲烷是优良的有机溶剂，具有很高的溶解能力，沸点低，不燃和毒性很低等特点。广泛用作溶剂，大量二氯甲烷在安全胶片制造中用作醋酸纤维素的溶剂；三醋酸纤维素抽丝的溶剂和双酚A制造聚碳酸中用作溶剂。本课题要是从工程角度对即将毕业的本科生进行一次全面的综合训练过程。主要完成工艺计算和工程图设计，对化工生产过程和生产管理有一个比较全面的了解，达到社会对人才知识的基本要求。本设计是年产8万吨二氯甲烷的氯化吸收工艺设计，主要进行了工艺计算、设备选型，并绘制了全厂平面布置图、工艺流程图、物料流程图、生产车间的立面图和平面图。
2 / 70 第一章 总论
1概述
1.1.1产品的物理化学性质
一.产品的物理性质
二，三氯甲烷都是无色透明不分层液体，在氧气中易爆炸，其具体物理性质如下表：
表1—1
名称 单位 产品
二氯甲烷 三氯甲烷
分子量 84.94 119.39
外观 无色透明不分层液体 无色透明不分层液体
分子式 CH2Cl2 CHCl3
沸点 ℃ 40.4 61.3
液体比重 D420 1.326 1.489
蒸汽比重 2.93 4.13
蒸汽密度 g/l 3.30 4.36
汽化潜热 Cal/g 78.7 59.3
液体比热 Cal/g.℃ 0.288 0.234
蒸汽比热 Cal/g.℃ 0.155 0.142
在水中溶解度 g/100g水 1.32 0.79
临界压力 Kg/cm2 60.9 53.8
临界温度 ℃ 237 263.4
临界密度 0.427 0.500
冰点 ℃ -96.7 -61.3
在空气中爆炸围 V% 13.0~18.0

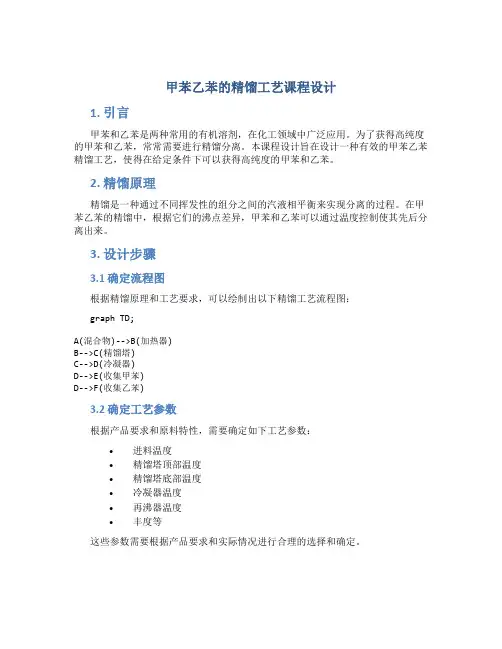

甲苯乙苯的精馏工艺课程设计
