第十八章__电功率单元测试题及答案
1 姓名： 第八章 电功率测试卷 班级： 一、选择题（每题2分，共计40分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 选项 （ ）1．为了纪念在物理学中作出杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用作“电功率”单位的是： A．焦耳 B．欧姆 C．安培 D．瓦特 （ ）2．小东家有一台微波炉，正常工作时电流为4A，则它的额定功率为 A．8.8kW B．800W C．880W D．无法计算 （ ）3. 右图是一个电能表，对其中的重要参数，下列说法中错误的是： A. “220V”是说这个电能表应该在220伏的电路中使用 B. “5(10)A”是说这个电能表使用时额定最大电流为5安 C. “50Hz”是说这个电能表应在50赫兹的交流电路中使用 D. “2500r/kW·h”是说接在这个电能表上的用电器，每 消耗1千瓦时的电能，电能表上的转盘转过2500转 ( ) 4．下列关于安全用电的说法正确的是 ： A．只要电灯不发光，就可以用湿布把它擦干净 B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器 C．把家用电器的金属外壳接上地线，可以防止触电 D．看到有人触电应立即用手把他拉开 （ ）5．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们串联后接入家庭电路中，工作时的发光情况是： A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮 （ ）6．如图所示，电源电压U=18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为： A．13.5W；6Ω B．6W；13.5Ω C．6W；12Ω D．13.5W；12Ω 2
（ ）7．有一根电阻丝，将其接在某电源的两端，其发热功率为100W，若奖其对折后接入到原来的电路，则其发热的功率将变为： A．50W B．200W C．25W D．400W （ ）8．随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是： A．灯与控制它的开关是并联的，与插座是串联的 B．使用测电笔时，不能用手接触到笔尾的金属体 C．电路中电流过大的原因之一是使用的电器总功率过大 D．增加大功率用电器时，只需换上足够粗的保险丝即可 （ ）9．下图中，符合安全用电原则的做法是：
（ ）10．如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。则： A. 小灯泡灯丝电阻是6Ω B. 电源电压是10V C. 滑动变阻器最大阻值是10Ω D. 滑片P位于b端时，滑动变阻器消耗的功率是0.8W （ ）11．一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将： A．小于40W B．大于40W C．等于40W D．无法判断 （ ）12．有些地区在晚上用电高峰时，用户得到的电压明显低于220V，这时白炽灯昏暗，有些用电器不能正常工作，对这种现象的正确解释是： A．电网供给用户的电流是一定的，用电高峰时，分给每个用电器的电流减少
A． B． C． D． 3
B．电网供给用户的电功率是一定的，用电高峰时分配给每个用电器的电流减少 C．用电高峰时，电路中的总电阻增大，干路的电流减小 D．用电高峰时，干路的电流增大，输电线上的电压损失增大，用电器电压减小 （ ）13．灯泡L1和L2并联在电路中，L1的电阻比L2大，在相等的时间里，电流通过电灯泡做功： A．L1灯做功多 B．L2灯做功多 C．两灯一样多 D．无法判断 （ ）14.将两电阻丝R1，R2串联起来，如图接在电路中，若R1> R2，则先被点燃的火柴是： A.R1上的火柴 B.R2上的火柴 C.同时点燃 D.无法确定 （ ）15.一个定值电阻，接在电路中每分钟产生的热量为Q。现在想让它每分钟产生的热量为3Q，下列措施正确的是： A.将电压变为原来的3倍 B.将电压变为原来的倍 C.将此电阻对折后接入原电路 D.将电流强度变为原来的3倍 （ ）16、有一盏标着“220V 60W”字样的白炽灯，现将它接在110V的电压下工作，则实际功率与额定功率之比为： A.1:2 B.2:1 C.1:4 D.4:1 （ ）17、电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是： A、电视机的后盖有许多孔 B、电动机外壳有许多散热片 C、家电长时间停用，隔一段时间应通电一次 D、电脑机箱内有小风扇 （ ）18、标有“3V，1W”的小灯泡，接在3V的电源上，若使它的实际功率为0.36w，应： A．串联一个15Ω的电阻 B．并联一个15Ω的电阻 C．串联一个6Ω的电阻 D．并联一个6Ω的电阻 （ ）19、两条电阻丝的电阻之比是1∶2，通过的电流之比是3∶1，要产生相同的热量，它们通电时间之比是 4
I/A R1
R2
U/V
A.2∶3 B.3∶2 C.9∶2 D.2∶9 （ ）20、南宁市民族大道的“十字”路口上，安装着交通指示灯，指挥着来往的人们和行驶的车辆，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W”字样，则每组灯正常工作时每小时耗电： A.0.1度 B.0.2度 C.0.3度 D.0.4度 二、填空题（每空2分，共28分） 21．电流做功的过程实质上就是将电能转化为其它形式的能的过程，如电动机工作时是电能转化为_____能；“热得快”也叫电热水器，工作时是电能转化为_____能。 22．小明家有一只电暖器，上面标有“220V 110W”字样。当电暖器正常工作时，通过电热丝的电流是 A。若这只电暖器正常工作1h，能使标有“3000r／kW·h”的电能表转 圈。 23．有一只“36V 6W”的灯泡，灯泡正常工作时，灯丝的电阻为 Ω；若将该灯接在24V的电源上工作10min，将消耗的电能为 J（假设灯丝电阻不随温度的改变而改变）。 24．小翔用电压表和电流表侧量小灯泡的电功率，他的电源电压为3V的电池组、额定电压为2.5V 的小灯泡等元件连接如图甲。实验中，小明调节滑动变阻器，发现当电压表的示数为2.5V时，小灯泡却不能正常发光。请分析：在不改变电路连接的情况下，当电压表读数为________V时，小灯泡正常发光，若此时电流表示数如图乙所示，则该小灯泡的额定功率为_______W。 25．电能表上铝盘时慢时快，在使用一只普通灯泡时铝盘一般比使用电热水器转得______，说明铝盘转动的快慢跟用电器有关，其实是跟用电器的_______有关。 26．MP4随身听以其独特的魅力成为年轻人的时尚，若某牌号MP4正常工作时的功率为0.5W，则连续播放60s，消耗的电能为_________J。它允许使用充电电池，则在电池充电过程中是将________能转化为化学能。 27.如图所示的是电阻值不同的两个电阻的I—U图象，从 图中可知R1 R2。若将R1和R2串联接在电源上，消耗的电 5
火线 零线 地线
开关
功率P1 P2；若将R1和R2并联接在电源上，相同时间内消耗 的电能W1 W2。（填“＞”、“＜”或“=” ） 28. 甲、乙两个灯泡分别标有“220V、40W”、“220V、60W”字样，并联在220V电源上，通过灯丝电流大的是 灯泡；灯丝电阻较大的是 灯泡。如果两灯泡钨丝长短一样，则钨丝较粗的是 ；使用相同时间，甲、乙两灯消耗的电能之比是 。 29. 如图所示，电源电压为12V，标有“10V、4W”的灯泡 与滑动变阻器串联接在电路中。闭合开关S后，调节滑片P 使灯泡正常发光，此时灯泡的电阻为 Ω，电路中的电流 为 A，2min内电路消耗的电能为 J。 30. 如图所示，三孔插座比两孔插座多的那个孔是跟 连接的，当用电器的三脚插头插在三孔插座里时， 除把用电部分连入电路外，还把用电器的 与 连接起来。 31. 你家中用电器的额定电压一般是 V，通常情况下它们以 的连接方式接入电路；用电饭煲煮饭是因为电流具有 效应。如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是 （说出一种即可）。 三、实验探究：（每空1分，共16分） 32．(3分)把带有开关的电灯，三孔插座正确地连人下图的家庭电路中。
33、（每题2分，共8分）小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。图9是小强没有连接完的实物电路。 （1）请你用笔画线代替导线，帮小强将实物电路连接完整；
S P L 6
（2）小强连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能是 。 （3）小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”），使电压表示数为 V；
（4）小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图10所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是 ___ W，当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是_______Ω。 34、（5分）我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比”。这就是焦耳定律，用公式可表达为：Q=I2Rt。爱动脑筋的小华在探究这个问题时，设计了如图所示的实验，只连接一次电路就完成了实验探究，他的方法是用电阻丝（其中R甲≠R乙，R甲=R丙）给烧瓶中的煤油加热，然后观察煤油中插入的温度计的 ，就可以对比电阻丝放热的多少。请你仔细观察小华设计的实验电路，并应用所学知识分析回答下列问题： （1）探究电热的多少与电流的关系，应该对比 两个烧瓶中温度计变化的示数。 （2）探究电热的多少与电阻的关系，应该对比 两个烧瓶中温度计变化的示数。 （3）此实验中，三个烧瓶中煤油的 、 应当控制相同。
U /V I /A 0
1
2 3 4 0.1 0.2 0.3 0.4
P 3 15 0.6 3 + 图9 图10
初中物理第十八章《电功率》单元测试题 (12)(含答案解析)
第十八章《电功率》单元测试题 (12) 一、单选题 1．如图甲所示，的阻值是，滑动变阻器消耗的功率P与其电阻的关系图象如图乙所示，则消耗的最大功率是
A. B. C. D. 2．( ·聊城)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向
左滑动时，下列判断正确的是（ ）
A. 电压表V1示数变小
B. 电压表V2示数不变
C. 灯泡L的亮度不变
D. 电压表V1与电流表A示数比值变小
3．如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是
A．电压表的示数变小 B．电路的总电阻不变
C．灯泡L的亮度不变 D．电路的总功率变大
4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）
A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．
20Ω 0.8W 5．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（ ）
A．小龙家上月消耗的电能为680kW•h B．小龙家同时使用的用电器总功率不可超过2200W C．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大
D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时
小龙家的实际电压是200V 6．如图甲，电源电压恒定，R0为定值电阻，电阻R的阻值随环境温度变化而改变．改变环境温度，定值电阻R0两端的电压U0随温度t变化的关系如图乙所示．则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中，可能正确的是（ ）
A． B． C． D．
7．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )
初中物理第十八章《电功率》单元测试题 (15)(含答案解析)
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为 2∶1
C．甲、乙两灯并联接在电压为 2V 的电源两端时，电阻之比为 2∶3
D．甲、乙两灯串联接在电压为 8V 的电源两端时，实际功率之比为 1∶9
8．额定功率相同的电烙铁、电风扇和电视机，让它们正常工作相同的时间产生的热量
（）
A．电烙铁最多
A.
B.
C.
D.
3．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电
路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量相同
B．电风扇产生的热量最多
C．电烙铁产生的热量最多
D．电视机产生的热量最多
4．如图所示，小灯泡规格为“6V 3W”（灯丝电阻不变），闭合开关，当滑动变阻器的滑片
测量小灯泡的额定功率，应将滑片 P 向 （选填“A”或“B”）端移动；当小灯泡正常发光
时，电流表的示数如图乙所示，为
A，则小灯泡的额定功率为
W。
AB
甲
乙
23．小明在做“测定小灯泡电功率”的实验时，电源电压为 4.5V，小灯泡额定电压为 2.5V．
（1）按电路图连接成如图甲中的实物电路后，闭合开关，发现小灯泡不亮、电流表指针不 动、电压表指针有明显的偏转，则电路故障原因可能是_________； （2）故障排除后重新闭合开关，移动滑动变阻器滑片 P 到某一位置时，电压表的示数如图 乙，若要测量小灯泡的额定功率，应将图甲中的滑片 P 向 ____（填“A”或“B”）端移动； （3）小明移动滑片 P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图 象。根据图象信息，可计算出小灯泡的额定功率是_____。该图象不是直线，主要原因是 _____。 24．如图甲为探究电流热效应的实验装置图。

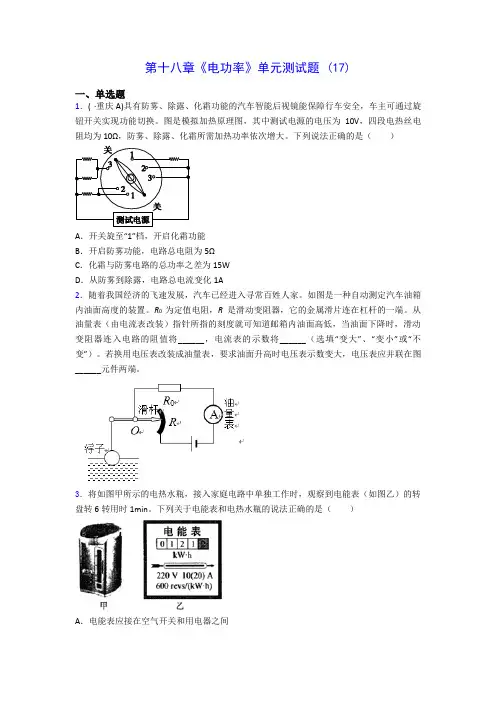

初中物理第十八章《电功率》单元测试题 (17)(含答案解析)
第十八章《电功率》单元测试题 (17)一、单选题1．( ·重庆A)具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是（）A．开关旋至“1”档，开启化霜功能B．开启防雾功能，电路总电阻为5ΩC．化霜与防雾电路的总功率之差为15WD．从防雾到除露，电路总电流变化1A2．随着我国经济的飞速发展，汽车已经进入寻常百姓人家。
如图是一种自动测定汽车油箱内油面高度的装置。
R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。
从油量表（由电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）。
若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端。
3．将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转6转用时1min。
下列关于电能表和电热水瓶的说法正确的是（）A．电能表应接在空气开关和用电器之间B．该电能表所在家庭电路用电器同时工作时总功率不能超过2200WC．电热水瓶的实际功率是600WD．若电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的4．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是A．两灯均能正常发光B．两灯的额定电流相同C．灯L1可能被烧毁D．灯L2可能被烧毁5．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )A．增大电池电压B．增加总功率C．减小总功率D．降低散热能力6．小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是A．他家在这段时间内消耗的电能为903kw·hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W7．关于家里的用电器，下列数据最符合实际的是（）A．空调制热时的功率约为100W B．遥控器中的干电池电压约为220VC．白炽灯的正常工作电流为0.1A D．电扇正常工作1h耗电约为1kW·h8．如图所示，电源电压E恒定不变，A到B、C到D之间电路连接情况不详且AB与CD之间没有任何连接。
初中物理第十八章《电功率》单元测试题 (1)(含答案解析)
21．如图是某一时刻小红家电能表面板，这只电表此时的读数是_______kW·h， 1kW·h=_____ J；小红家能同时使用的用电器的总功率不能超过_________W。
（1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮； （______） （2）小明组发生的故障可能是：接线柱______间（选填图甲中的数字编号）出现了_____ （选填“短路”或“断路”）； （3）此实验的原理是_____，小明组所测小灯泡的额定功率是_______W； （4）小红组的做法是： ①只闭合 S、S2，移动滑动变阻器滑片 P，使电流表的读数为 _____； ②保持滑动变阻器滑片 P 的位置不变，断开 S2，再闭合 S1，读出电流表的示数为 I； ③小灯泡额定电功率的表达式为 P 额= ________.（①、③两空均用测量量或已知量的符号表 示）
（1）该电热水壶正常工作时的电流为多少？ （2）水从 20℃加热到 100℃吸收的热量为多少？ （3）小明烧开这壶水实际用时 10min，则该电热水壶的效率为多少？ 28．某品牌电热取暖器的工作原理如图所示，它设计有两种基本工作状态，分别是高温制 热档和低温保温档，其虚线框内为该取暖器的发热主体，已知 R1=60.5Ω，R2=2139.5Ω（忽 略温度对电阻的影响）。求：
实验次数
1
2
3
电压（V）
1.50
2.20
2.50
电流（A）
0.16
0.22
0.24
九年级物理第十八章《电功率》单元综合复习练习题(含答案)
九年级物理第十八章《电功率》单元综合复习练习题（含答案）一、单项选择题1．标有“110V25W”“110V40W”、“36V40W”、“36V60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（）A．“36V60W”B．“110V40W”C．“36V40W”D．“110V25W”2．下列有关数据符合实际的是（）A．家用电饭锅正常工作时的电流约为4AB．家用冷暖空调的功率约为200WC．一个机械经改进后其效率可达100%D．一名中学生从一楼登上三楼克服自身重力做的功约为300J3．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移4．如图所示电路，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。
为了保证电路安全，闭合开关后在滑动变阻器滑片移动过程中，下列说法正确的是（）A．变阻器R接入电路阻值变化范围为2Ω~20ΩB．电流表示数允许变化范围是0.2A~0.5AC．电路消耗的最小电功率为1.2WD．电阻R0消耗的最小电功率为0.9W5．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能6．用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。
以下说法中不正确的是（）A．观察温度计的示数比较电流产生的热量B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系D．甲、乙两瓶中可以装质量相同的不同液体7．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次8．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W 9．一个电阻在电压为U，电流为I时，消耗的电功率为P，则（）A．当电压为2U时，其消耗的电功率为2PB．当电流为2I时，其消耗的电功率为2PC．当电流为1.5I时，其消耗的电功率为2.25PD．当它消耗的电能增加时，它的功率一定增大10．如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。
人教版九年级物理第十八章《电功率》单元测试题(含答案)
人教版九年级物理第十八章《电功率》单元测试题
一、选择题 1. 物理学习过程中,下列估测不合理的是( ) A. 即将升入高中的你质量约为 60 kg B. 额定功率为 150 W 的电冰箱每天的正常工作的耗电量约为 3.6 度 C. 对人体的安全电压不高于 36 V D. 光在真空中的传播速度约为 3×108 m/s 2. 题图中“＋”、“－”分别表示电表的正负接线柱，可以测量 R 消耗的电功率的电路图是 ()
A. 电压表的正、负接线柱接错了 C. 电压表坏了
B. 电压表的量程选择不合适 D. 电压表与滑动变阻器并联
7. 把标有“12 V 36 W”的灯泡 L1 和“8 V 16 W”的灯泡 L2 串联后接在电源的两端,其中一 只灯泡正常发光,另一只灯泡没有达到额定功率,则下列选项正确的是( )
A. 该电源的电压为 24 V C. 两灯泡的总功率为 48 W
B. 电路中的电流为 2 A D. 灯 L1 的实际电压大于灯 L2 的实际电压
8. 旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝 最细处( )
A. 电热最多
B. 电流最大
C. 电阻最小
D. 电压最小
9. 某小灯泡的电阻是 12 Ω,接到 6 V 的电路中,通电 300 s,电流做功( )
化为
能.
能的过程.电流通过电炉时,电能 能;给手机电池充电时,电能转
17. 小明想测出一个额定电压已知的小灯泡的额定功率,设计了如图所示的电路。此实验中,
通过
使灯泡两端电压为额定电压。若闭合开关后,发现小灯泡不亮,电压表无示数,
电流表有示数,则可能的故障有
初中物理第十八章《电功率》单元测试题 (7)(含答案解析)
第十八章《电功率》单元测试题 (7)一、单选题1．( ·青岛)如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
甲乙酒精气体浓度2．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则A．接入电路的总电阻变大B．火线和零线中的电流变大C．通过各用电器的电流一定相等D．电炉的功率比灯泡的功率大，所以它两端的电压更高3．下列用电器中，没有用到电流的热效应工作的是（）A．电暖气B．电风扇C．电熨斗D．电饭锅4．家用电能表抄见数所用的单位是A．千瓦 B．千瓦时 C．库仑 D．伏特5．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是A．若把它们并联在4V电路中，乙灯正常发光B．若把它们并联在4V电路中，甲灯比乙灯亮C．若把它们串联在10V电路中，两灯都可以正常发光D．若把它们串联在10V电路中，甲灯比乙灯亮6．如图所示电路，电源电压保持不变。
下列说法正确的是A．同时闭合开关S1和S3，则电路不会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小7．图为某电磁炉与液晶电视的产品铭牌。
当它们在正常工作时，下列说法中正确的是A．电磁炉比液晶电视电流做功多B．电磁炉比液晶电视消耗电能快C．电磁炉比液晶电视通过的电流小D．电磁炉比液晶电视的实际电压大8．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P，R2消耗的功率为4P。
初中物理第十八章《电功率》单元测试题 (9)(含答案解析)
第十八章《电功率》单元测试题 (9)一、单选题1．如图，闭合开关后两灯均不亮，用电压表先后测得，则故障可能是A. 灯开路B. 灯开路C. 灯短路D. 灯短路2．( ·通辽)某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。
闭合开关S1、S2时加热器和照明灯同时工作。
断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少3．如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。
接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断。
下列说法正确的是①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝③通电相同的时间，熔丝所产生的热量多于铜丝④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关A．只有①②B．只有①③④C．只有②③④D．①②③④都正确4．家用电饭煲正常工作时的电流约为A．0.03安B．0.3安C．3安D．30安5．两个定值电阻1R、2R并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则1R，2R产生的热量之比为()A．2：1 B．1：2 C．4：1 D．1：46．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。
以下判断正确的是A．骑车发电利用了电流的磁效应B．骑车发电利用了磁场对电流的作用C．获胜小组获得的电流要大些D．两个小组烤熟面包用的发热体是串联的7．把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是A．因为通过它们的电流相等，所以一样亮B．因为灯乙电阻较大，实际功率较大，所以灯乙较亮C．因为灯甲的电阻较小，实际功率较大，所以灯甲较亮D．因为灯甲额定功率较大，所以灯甲较亮8．标有“PZ220V、25W”的甲灯和标有“PZ220V、100W”的灯泡串联在220V电源上，关于两灯的亮度，下列说法正确的是（）A．甲灯亮B．乙灯亮C．两灯一样亮D．两灯的亮度无法确定9．下列家用电器中属于电热器的是（）A．电动机B．电饭锅C．电风扇D．洗衣机10．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．0.4W B．1.6W C．4.0W D．无法确定二、多选题11．当定值电阻 R 两端的电压由U1（U1 0 ）增大到U2时，通过它的电流由I1增大到I2．电压增加量U U2U1，电流增加量I I2 I1，电功率增加量为P ，则A．R=ΔU/ΔI B．R=ΔU/（I1+I2）C．ΔP=ΔUΔI D．ΔP=ΔU（I1+I2）12．下列物理概念说法正确的是A．电流通过导体时将电能转化成内能的现象叫电流的热效应B．电流通过导体产生的热量跟电流成正比，跟导体的电阻成正比，跟通电时间成正比C．电流做功的过程就是电能转化为其他形式能的过程D．电功率在数值上等于单位时间内消耗的电能13．为测定风速的大小，宝宝设计了一种测定风速的装置，其简化电路如图所示.图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动.下列分析正确的是（）A．当有风吹过探头时，探头带动滑片P向下移动B．当有风吹过探头时，电压表示数变小C．风速越大，电压表示数越小D．当风速增大时，电路消耗的总功率变小三、填空题14．某款迷你电饭煲有加热和保温两挡．其电路如图所示，已知R1＝88 Ω，R2＝2 112 Ω.开关S置于________(填“1”或“2”)时是保温挡，保温10 min产生的热量是________J.15．如图所示是小雪家月初和月末电能表的示数，这个月消耗的电能是_____度。
初中物理第十八章《电功率》单元测试题 (18)(含答案解析)
第十八章《电功率》单元测试题 (18) 一、单选题 1．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“”。实验中，先在a、b两点间接入的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻
A. 和 B. 和 C. 和 D. 和
2．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1︰U2、I1︰I2分别是（ ）
A．1︰1、4︰3 B．1︰2、1︰3 C．1︰1、1︰4 D．1︰4、1︰1 3．( ·内江)如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（ ）
A．△P1+△P2＝△I2 ·（R1+R2） B．|△U1|＞|△U2| C．|△U1 △I|+|△U2 △I|＝R1+R2 D．|△U1|＜|△U2| 4．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒
为6V的电源两端，则下列判断正确的是（ ） A．电路中的电流为0.24A B．定值电阻的阻值是灯泡阻值的3倍
C．定值电阻与灯泡消耗的实际功率之比为2︰1 D．通电2min，灯泡消耗的电能是180J 5．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则
A．电源电压为20V B．EF是V1表示数随A表示数变化的图像
初中物理第十八章《电功率》单元测试题 (8)(含答案解析)
第十八章《电功率》单元测试题 (8) 一、单选题 1．( ·枣庄)在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A．电流表的示数变化范围0.3A～0.6A B．灯泡消耗的最小功率为0.9W C．电路消耗的最大总功率为2.7W D．滑动变阻器允许调节的阻值范围是4Ω～10Ω 2．( ·枣庄)如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（ ）
A．电压表V的示数变大 B．电流表A2的示数变小 C．电压表V的示数与电流表A1的示数的乘积变大 D．电压表V的示数与电流表A1的示数的比值变大 3．下列数据，最接近实际的是（ ） A．一节新干电池的电压约为1.5V B．一位中学生的质量约为300kg C．家用手电筒灯泡的功率约为500W D．中学生跑完百米所用的时间约为5s 4．下列选项中，利用电流的热效应工作的家用电器是 A．油烟机 B．电热毯 C．洗衣机 D．电风扇
5．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的
A．电压为7V B．电流为0.3A C．电阻为20Ω D．功率为3W 6．如图所示，电源电压保持不变，当闭合开关S1，灯泡L1正常发光，再闭合开关S2，则整个电路的
A．总电阻增大，L1亮度变小，总功率变小
B．总电阻减小，L1亮度变大，总功率变小
C．总电阻减小，L1亮度不变，总功率变大
D．总电阻增大，L1亮度不变，总功率变大
7．如图所示的家用电器中，利用电流热效应工作的是
A．电饭锅
