1 / 30 悬挑脚手架专项施工方案 一、工程概况 ******程；工程建设地点：******北侧，2--1#楼框剪结构;地上24层；建筑高度:75.5 m标准层层高：2.9m ；总建筑面积：27170.74平方米；
二、脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，必须符合JCJ59-99检查标准要求， 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案
三、脚手架的材质要求 2 / 30
一、 构配件 1、工字钢悬挑架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网。 二、钢管
1、钢管必须具有产品质量合格证和钢管材质检验报告，材质应符合现行国家标准。 2、脚手架钢管供应长度一般为6m以下（每根重量不超过25Kg，适合人工操作）。 1)用于立杆、大横杆、剪刀撑和斜杆的钢管长度一般为4.0～6.0m； 2)用于小横杆的钢管长度一般为1～1.2m，因脚手架宽度不同而略有差异。 3、钢管表面应平直光滑，不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。 4、作为脚手架杆件使用的钢管必须进行防锈处理：先对钢管除锈，再将内壁擦涂防锈漆两道，然后在外壁涂一道防锈漆和两道面漆。
三、扣件 1、扣件是钢管与钢管的连接，工字钢悬挑架使用的扣件分为三种： 1)两钢管90°交叉连接采用直角扣件； 2)两钢管呈任意角度交叉连接采用旋转扣件； 3)钢管与钢管接长采用对接扣件。 2、扣件采用可锻铸铁和钢板压制制作，必须具有产品质量合格证、生产许可证和专业检测单位测试报告。可锻铸铁扣件的材质应符合现行国家标准《钢管脚手架扣件》（GB 15831），其材质符合标准要求时才准许使用。 3、脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。 ４、扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。 四、施工方案 3 / 30
l、钢管脚落地手架，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用蓝色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，由大连市建委推荐产品。 6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。 7、型钢水平悬挑杆采用 16 号工字钢，斜杆采用支杆采用4.8*3.5 mm钢管。 8、预埋螺栓的直径为20.0 mm。 9、悬挑架从第六层开始，六层以上每六层一挑。从地面到五层用落地式脚手架。
工字钢悬挑梁 工字钢悬挑梁采用Q235钢、16Mnq钢、15MnVq钢或15Mvq钢，其材质应分别符合现行标准《普通碳素结构钢技术条件》（GB/T700）、《低合金结构钢技术条件》（GB1591）、《桥梁碳素钢及普通低合金钢板技术条件》（YB168）的规定。 4 / 30
脚手板 脚手架作业层上铺放的脚手板主要有冲压式钢脚手板，冲压式钢脚手板和焊接钢筋网脚手板的材质应符合现行国家标准，必须具有产品质量合格证。钢脚手板不得有裂纹、开焊、硬弯等缺陷。 密目式安全网 1、选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。密目式安全网宽（高）度为1.8m网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。 2、旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。 3、密目式安全网的安装平面垂直于水平面，严禁作为安全平网使用。 4、密目式安全网技术要求应符合GB 16909-97的规定。 5、密目式安全网使用时应采用有足够强度、耐候性好的绳索绑扎，不得使用铁丝捆绑。 安全平网 安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度根据需要选用尺寸，网眼尺寸不大于5cm，每张安全平网重量一般不宜超过15kg。水平设置时能承受不小于1.6kN的冲击荷载。阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不得大于4s。拉接件及其预埋件均使用与架体同种规格钢管制作，采用直角扣件连接，预埋件长450mm。
材料堆放 经检查合格的构配件应按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。5 / 30
定期对各种材料进行检查，防止发生锈蚀及破坏。脚手架的受力特点，工字钢悬挑架搭设在沿建筑物外边缘布设的悬挑工字钢上，将脚手架荷载全部或部分传递给建筑结构，架体通过拉结件与建筑物牢固拉结，保持局部及整体稳定，确保施工效率和作业安全。
五、脚手架的搭设流程及要求 悬挑架 悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按下一构造要求搭设。 悬挑脚手架计算时，立杆的横距按1.05米考虑，实际搭设时立杆的横距按800施工（严禁超过1.05米）。
预埋件铺设： 每两个悬挑工字钢间距不得大于1500mm。根据建筑物的总长度尺寸进行均匀的排布尺寸。预埋件使用国标φ20的圆钢进行冷加工弯曲，做成U字形。在其U形底部焊接两根钢筋（φ14）与U形埋件成90°角。（祥见图1）焊接缝必须大于钢筋的3d进行满焊焊接不得有麻眼与漏焊。所有埋件必须放在底板筋的下层钢筋的下方，埋件与底板筋进行连接，再与上成底板筋进行连接加强其埋件的稳定性使预埋件与底板垂直。预埋件要保证在浇筑混凝土的时候要保证其预埋件不被移。 每根工字钢外挑一米，根部不小于2m。预埋件设置在根部工字钢末端向内200mm处（详见图2） 钢丝绳拉结方式为隔一道工字钢拉结一次，楼体四角处每个工字钢都需要拉结 6 / 30
长100mm，Φ25钢筋长100mm，Φ25钢筋楼板Φ20圆钢2002002003001001200150015mm钢丝绳铁板悬挑架20mm圆钢 1、楼板砼强度 为了砼强度满足悬挑脚手架抗压抗拨的需要，楼板砼强度等级必须满足设计要求后搭设（具体计算数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.3m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1／400。 3、大横杆、小横杆设置 7 / 30
(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于10.5m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间10m内铺设安全平网应：里外立杆应满铺脚手板，无探头板。 (2)满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格蓝色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。
钢管脚手架工程安全专项施工方案
钢管脚手架工程安全专项施工方案一、编制依据本脚手架安全专项施工方案主要参考以下规范和标准：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；《建筑地基基础设计规范》（GB50007-2002）中国建筑工业出版社；《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社；一、工程概况工程名称:建设单位：施工单位：监理单位：二、搭设方法根据该工程建筑造型特点，脚手架为落地架和悬挑架。
1至5层搭设落地式脚手架，6层以上为悬挑架搭设高度为20米，共12步架。
三、施工准备1、单位工程负责人应按“建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）”和方案中有关脚手架的要求向搭设专业操作人员及使用人员进行技术交底。
2、对搭设脚手架所用钢管，扣件，脚手板等进行检查验收，不合格产品不得使用。
3、施工单位应做好外架基础的处理工作。
四、材料的选用与材质的要求1、钢管脚手架钢管选用现行国家标准《直缝电焊钢管》(GB/T13793)中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢规定.脚手架钢管尺寸选用ф48×3.5钢管, 但考虑到市场材料供应与钢管的锈蚀程度，计算时可按48×3.0，以确保安全。
表面锈蚀深度Δ≤0.5mm;钢管弯曲变形Δ≤0.5mm;立杆长度在3＜Δ≤4m时钢管变曲弯形Δ≤12mm,在4m＜Δ≤6.5时钢管弯曲变形Δ≤20mm;用作水平,斜杆的钢管弯形Δ≤30mm.钢管两端面切斜偏差在1.7mm范围内,钢管上严禁打孔。
2、扣件扣件采用可锻铸铁制作,其材质符合国家标准《钢管脚手架扣件》(GB15831)的规定,使用前应进行质量检查,有裂缝,变形的严禁使用,并做力矩实验,螺检拧紧扭力矩达65N.m时,不得发生损坏。
工字钢悬挑脚手架施工要点和施工工法
⼯字钢悬挑脚⼿架施⼯要点和施⼯⼯法来源：⼯程资料员、江苏南通⼆建集团有限公司南通⼆建集团技术服务平台、建筑⼯程内参版权归原作者所有⼯字钢悬挑式脚⼿架施⼯技术要点1. 架体⾼度20m及以上的悬挑式脚⼿架需要专家论证2. 钢梁截⾯⾼度不应⼩于160mm。
3. 悬挑梁尾端应在两处及以上固定于钢筋混凝⼟梁板结构上。
4. 锚固型钢悬挑梁的U⾏钢筋拉环或锚固螺栓直径不宜⼩于16mm5. 固定段长度不应⼩于悬挑段长度的1.25倍。
6.当型钢悬挑梁与建筑结构采⽤螺栓钢压板连接固定时，钢压板尺⼨不应⼩于100mmx10mm(宽x厚）；当采⽤螺栓⾓钢压板连接时，⾓钢的规格不应⼩于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚⼿架⽴杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应⼩于100mm.花篮拉杆⼯具式悬挑架施⼯⼯法1. 前⾔随着城市建设的飞速发展，⾼层及超⾼层建筑物的不断增多，施⼯环境愈趋复杂，为了满⾜结构施⼯和外装饰施⼯的需要，悬挑式钢管扣件外脚⼿架因其适应性⼴、承载能⼒强、搭设与拆除⽅便等特点受到了⼴泛的应⽤。
但以往的悬挑脚⼿架放置的⼯字钢，楼⾯放置的长度⼤于悬挑的长度，不仅浪费⼯字钢，同时也给后续的施⼯带来了不便。
本项⽬使⽤了⼀种新型的悬挑脚⼿架，既节约了⼯字钢的材料，⼜给装修施⼯带来了⽅便。
2. ⼯法特点2.1 本⼯法操作⽅便，适应范围⼴，安全可靠。
2.2 本⼯法改变了传统⽤钢丝绳卸载的施⼯⽅法，改⽤梁端上部⽤Φ20钢筋连接，由花篮螺栓拧紧受⼒可起到固定、卸荷、减轻钢梁⽀座弯矩作⽤，且花篮螺栓和钢筋可回收⼆次利⽤，与常规使⽤的钢丝绳⽐较更安全，且经济合理，降低成本。
2.3 本⼯法将传统⼯字钢悬挑梁受⼒变为简⽀梁受⼒，⼯字钢截⾯特征呈对称，受⼒明确，钢梁尾端⽤螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受⼒，属于轴⼼受⼒的最佳状态，抗弯性能较好。
2.4 本⼯法改变了传统型钢梁在楼⾯锚固的施⼯⽅法，改⽤型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度⽐传统悬挑钢梁缩短⼀半以上，降低了成本，⽽且悬挑钢梁不必伸⼊建筑物内，⽆需墙⾯预留洞⼝，墙⾯施⼯时⽆须再次封补，对后续作业楼层⾯地坪施⼯不影响，⽆需等悬挑钢梁拆除后再进⾏地坪施⼯，降低了洞⼝渗⽔的质量通病⼜缩短了⼯期。
型钢悬挑脚手架施工专项方案(修改)
德阳新城吾悦广场三标段住宅+幼儿园土建、水电总承包工程型钢悬挑脚手架施工方案编制人：审核人：审批人：编制单位：XXX有限公司编制时间：2019年9月目录1、编制依据 (1)1.1、施工合同 (1)1.2、工程施工图纸 (1)1.3、主要规范、规程、标准 (1)1.4、主要法规 (1)1.5、其他 (1)2、工程概况 (2)2.1、工程简介 (2)2.2、悬挑钢梁平面布置 (3)2.3、施工要求 (7)2.4、技术保证条件 (7)3、施工计划 (7)3.1、施工进度计划 (7)3.2、材料与设备计划 (8)4、施工工艺技术 (10)4.1、技术参数 (10)4.2、工艺流程 (11)4.3、施工方法 (11)4.4、检查验收 (16)5、施工安全保证措施 (18)5.1、组织保障 (18)5.2、技术措施 (20)5.3、监测监控 (24)5.4、应急预案 (25)6、劳动力计划 (28)6.1、专职安全生产管理人员 (28)6.2、特种作业人员 (28)7、计算书 (29)7.1、悬挑1.35m型钢悬挑脚手架验算 (29)7.2、悬挑1.95m型钢悬挑脚手架验算 (44)7.3、阳角部位型钢悬挑脚手架验算 (62)1、编制依据1.1、施工合同1.2、工程施工图纸1.3、主要规范、规程、标准类别名称编号国家《建筑结构荷载规范》GB50009-2012 《混凝土结构工程施工规范》GB50666-2012 《建筑施工组织设计规范》GB/T50502-2009 《混凝土结构设计规范》GB50010-2010 《钢结构设计标准》GB50017-2017 《建筑结构荷载规范》GB50009-2012行业《建筑施工安全检查标准》JGJ59-2011 《建筑施工扣件式钢管脚-手架安全技术规范》JGJ130-2011 《建筑施工高处作业安全技术规范》JGJ80-20161.4、主要法规类别名称编号国家《中华人民共和国建筑法》/国家《中华人民共和国劳动法》/1.5、其他类别名称编号危险性较大的分部分项工程安全管理方法住建部令[2018]37号德阳新城吾悦广场项目施工组织设计/建筑工程施工手册（第五版）/2、工程概况2.1、工程简介德阳吾悦广场项目地处德阳市旌阳开发区岷山路以东泰山南路以西泸沽湖路以南，项目业态含购物中心、商业金街、住宅、幼儿园，建筑面积合计56.4万㎡。
悬挑架工字钢规范

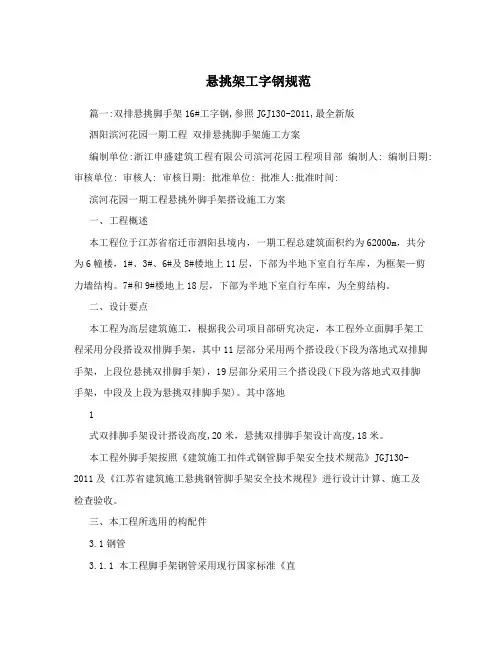

悬挑架工字钢规范篇一:双排悬挑脚手架16#工字钢,参照JGJ130-2011,最全新版泗阳滨河花园一期工程双排悬挑脚手架施工方案编制单位:浙江申盛建筑工程有限公司滨河花园工程项目部编制人: 编制日期: 审核单位: 审核人: 审核日期: 批准单位: 批准人:批准时间:滨河花园一期工程悬挑外脚手架搭设施工方案一、工程概述本工程位于江苏省宿迁市泗阳县境内，一期工程总建筑面积约为62000m，共分为6幢楼，1#、3#、6#及8#楼地上11层，下部为半地下室自行车库，为框架—剪力墙结构。
7#和9#楼地上18层，下部为半地下室自行车库，为全剪结构。
二、设计要点本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段(下段为落地式双排脚手架，上段位悬挑双排脚手架)，19层部分采用三个搭设段(下段为落地式双排脚手架，中段及上段为悬挑双排脚手架)。
其中落地1式双排脚手架设计搭设高度,20米，悬挑双排脚手架设计高度,18米。
本工程外脚手架按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及《江苏省建筑施工悬挑钢管脚手架安全技术规程》进行设计计算、施工及检查验收。
三、本工程所选用的构配件3.1钢管3.1.1 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。
3.1.2 本工程脚手架钢管采用48?33.0?钢管3.2扣件3.2.1 扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。
3.2.2 扣件在螺栓拧紧扭力矩达到65N2m时，不得发生破坏。
3.3脚手板根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板;。
脚手架搭设及拆除专项施工方案

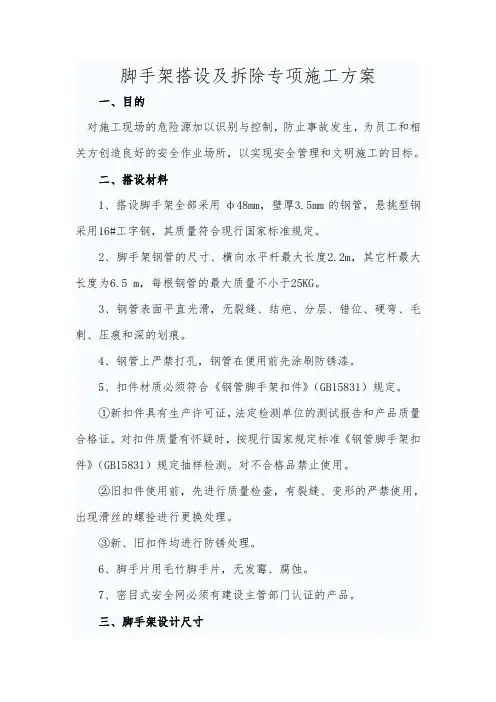

脚手架搭设及拆除专项施工方案一、目的对施工现场的危险源加以识别与控制，防止事故发生，为员工和相关方创造良好的安全作业场所，以实现安全管理和文明施工的目标。
二、搭设材料1、搭设脚手架全部采用ф48mm，壁厚3.5mm的钢管，悬挑型钢采用16#工字钢，其质量符合现行国家标准规定。
2、脚手架钢管的尺寸、横向水平杆最大长度2.2m，其它杆最大长度为6.5 m，每根钢管的最大质量不小于25KG。
3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。
①新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。
对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。
对不合格品禁止使用。
②旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
③新、旧扣件均进行防锈处理。
6、脚手片用毛竹脚手片，无发霉、腐蚀。
7、密目式安全网必须有建设主管部门认证的产品。
三、脚手架设计尺寸1、脚手架底步距为2m，其余每步为1.8m。
2、立杆纵距为1.5m，横距为1.2m。
3、踢脚杆、防护杆从第二步起设置分别为0.3m和平共处2m，顶排防护栏不少于二道，高度分别为0.9m、1.3m。
五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平杆设置在立杆内侧，其长度不小于3跨。
纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。
2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。
3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。
4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。
矿井工字钢棚架修复方案

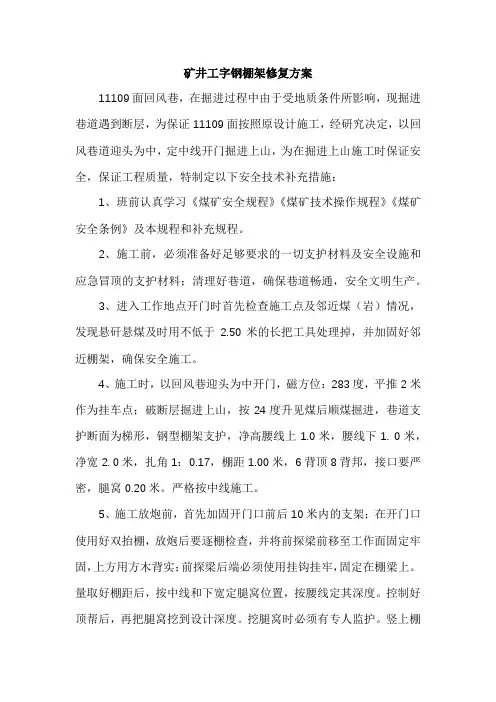

矿井工字钢棚架修复方案11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。
