卓异卫星接收机维修实例

卓异卫星接收机维修实例

1、一台卓异中9接收机，加电无反映，拆机检测供电电感坏，电源模块Q100埙坏，根据外围电路6，7，8脚接变压器初级，1脚地，2脚Vcc，3脚接光耦，4脚经4.7k电阻接地，5脚接300V。经查资料与DH321相似。用dh321直接代换修复成功。

2、卓异2250小将军接收机，开机后电视显示无信号。查看信号，信号质量及信号强度均为零。用户告知用手动一动RF输入座时又能正常。打开机壳用手压ZL10036有时也能正常，对ZL10036补焊后正常，但第二天又无信号。于是先对IC底板补焊，再对引脚补焊，结果一直正常。由于ZY10036工作时温度很高，IC底板的铜箔发黄，引脚又很短，很容易形成虚焊。笔者已维修这种故障机多台，值得注意。

3、机型及故障同上。但查看信息时，信号质量为1%，信号强度为95%。用手压ZL10036有时也能正常。对ZY10036补焊无效，用示波器测XTAL3两端无波形，对XTAL3晶振补焊后一切正常。晶振不良及虚焊均可出现该故障。

4、卓异ZY一5518AH中九机开机后前面板无任何显示,无图无声. 开机后前面板无任何显示,首先应检查电源是否发生故障.实测开关电源各组电压均无输出.查桥式整流电路后滤波电容C901两端无300V直流电压,判断故障应发生在交流市电输入及整流滤波电路,经查桥式整流电路中D901(IN5399)已击穿.根据检修经验,整流管击穿会造成交流市电输入端的保险管熔断,但该类电源无保险管,却有一个外形如电阻的电感L901,经测量L901已开路,因一时找不到这种元件,暂用细铜线直接连接.挑选与原整流管IN5399导通电阻相同的二极管(IN4007)代换D901,通电试机,故障排除.

5、机型同上。发生故障时,有的接收机开机前面板无任何显示,有的接收机开机后前面板显示“日日”,无图无声. 打开机盖,测量开关电源各组输出电压,3.3V组电源电压降为约2V,但l5V、19V组电源均升高,其中19V组电源电压已超过30V,恐如此高的电压会损坏高频头,故立即关闭电源.根据现象判断故障可能发生在电压取样、稳压控制电路,但对取样、稳压控制电路中的IC901(817E)、IC902(TL431K)及外围元件检查,并未发现异常.考虑到该电源从 3.3V 组电源取样,如该组电源有故障,超过稳压控制电路的调整范围,也会引起稳压电路失控,导致输出电压异常,对3.3V支路检查时发现滤波电容C903(1000μF／16V)已失效,更换该电容后各组电源电压恢复正常,卫星电视接收机故障排除.

6、开机后前面板无任何显示,无图无声. 测开关电源各组电压均无输出,说明开关电源未工作.查整流电路后滤波电容C901两端有300V电压,测IC903(Q100)⑤脚和⑥、⑦、⑧脚也有正常的300V电压,证明电源已具备启动条件.在此种情况下电源不启动,应重点检查Q100及外围电路.经查Q100外围电路元件未见异常,试用DH321代换Q100后,通电试机,接收机恢复正常.

7、开机后前面板无任何显示,无图无声. 测开关电源各组电源输出端电压,实测3.3V组电源电压降为2.5V,15V组电源电压略有下降,约为l4V,19V组电源电压降为l4V,且各组电源输出电压不稳,在小范围内波动.根据故障现象分析,故障应发生在电源主变换电路.测IC903(Q100)各引脚电压,Ql00○5脚和⑥、⑦、⑧脚有正常的300V电压,②脚电压为7.6V,且有波动现象.查相关资料,分析Q100工作原理得知,②脚为Q100电源端,当Q100②脚电压上升到大于12V时,Q100内部高压电流源的供电自行切断,内部各功能电路开始正常工作,此时Q100内部开关管进入正常开关状态.电路起振后,改由开关变压器反馈绕组产生的感应脉冲电压经R902限流、D907整流及C912滤波后产生的约14V直流电压为②脚供电,只要②脚电压不低于8V,电路就将锁定在正常工作状态.Q100②脚电压呈波动状态说明主变换电路已起振,实测Q100②脚电压为7.6V,低于8V,主变换电路不能锁定在正常工作状态,故障应与起振后提供供电的电路有关,按照这一思路,检查Q100②脚外接元件,发现D907(IN4007)已断路,更换D907后Q100②脚电压上升到14V,与卫星电视天线连接试收,故障排除.

8、一台ZY2250H故障现象是有滋滋声，经过查找是码片旁边的磁芯电感损坏造成的，拆下

后发现磁芯已经断了。我在废旧的彩电板上找到和原电感差不多的一只，只是线颈粗了一些,把原机的电感线圈拆下重新缠到后找的那个磁芯上；装回原处，试机故障消失一切正常。

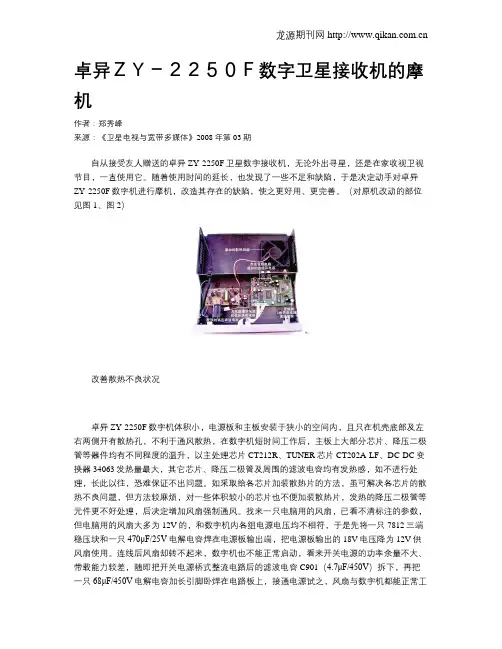

9、卓异ZY一2250F卫星接收机，机主描述故障现象是：电视屏幕经常显示“无节目”，不过摇动F头处有时能恢复正常收看。接上室外天线试机，同机主讲述一致。按下信息键，发现无论能否正常收看信息质量均正常，重新扫描转发器后也报告无节目，看来问题应该是高频调谐器部分与解复用解码器问的D0—D7某位数据线出现接触不良。拆机发现该DVB的高频调谐部分使用的是CT2028，解复用解码器是CT21 2K，是典型的其乐达方案。用尖嘴电烙铁对C212K引脚补焊后故障依旧。怀疑CT212K有虚焊现象，于是用力按压该芯片，发现当施加一定的外力后故障就消失(笔者在按压过程中发现该芯片发热较严重，有点烫手，可能虚焊与此有关)。不过CT2028是四侧无引脚扁平形式的QFN44封装，引脚间距太小，周围还有屏蔽罩遮挡，根本无法补焊，而笔者也没有热风枪。

最终解决办法：将过去收音机中使用的中周外壳涂点导热硅脂放在该芯片上面，以垫高芯片使其超过外面屏蔽罩的高度，再用一根细铁丝从屏蔽罩对角穿过，这样就能在CT2028上方施加一定的外力，从而达到修复故障的目的，同时也能加强对该芯片的散热。又从旧接收机调谐器上找来两颗螺母将该机F头紧固在机壳上，这样以后在晃动F头的过程中就不会触动内部PCB板，以防旧病复发。

10、卓异卫星接收机启动慢的维修比如小帅鸽，小猴王、小元帅、小机灵、小奥铃、爱百信等机器随着使用时间的增加，都犯有开机好长时间显示，信号才正常，这都是开关电源的故障，我接触过无数这样的机器，都是滤波电容失效所至，把原厂使用的10V1000UF的五个电解电容换成25V1000UF的就立竿见影了。
