用单片机控制继电器
用单片机控制继电器
首先看看继电器的驱动
这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一
般也是这样的电路图.
单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.
而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节
来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动
环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于
单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动
中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.
这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术
的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样
强大的东西?
怎么样理解这个电路图?
要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:
首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极
管呢?
简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是
放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我
们只了解它跟本电路有关的开关作用.
首先把三极管想成一个水龙头.
上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说
过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.
现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的
这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器
"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水
轮机"因为没有水流下来,就会停止.
这就是三极管的开关作用.
简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,
只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做
电子开关(与机械开关相区别).
图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有
它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要
特别注意的是它的接法:并联在继电器两端 阴极一定是接Vcc
单片机软开关电路
单片机软开关电路随着科技的发展，单片机在各个领域得到了广泛的应用。
在许多电子设备中，我们经常会使用到软开关电路，它能够通过单片机的控制来实现对电路的开关操作。
本文将介绍单片机软开关电路的原理和应用。
一、软开关电路的原理软开关电路是通过单片机来控制电路的开关状态，其原理主要涉及到单片机的输入输出端口、触发器和继电器等元件。
软开关电路的主要组成部分有以下几个方面：1. 输入输出端口：单片机的输入输出端口是软开关电路的重要连接点。
软开关电路通过读取输入端口的信号来判断是否需要进行开关操作，并通过输出端口来控制继电器的通断。
2. 触发器：软开关电路中的触发器用于存储开关状态的信息。
当单片机检测到需要进行开关操作时，会改变触发器的状态，进而控制电路的开关状态。
3. 继电器：继电器是软开关电路中的重要组成部分，它能够实现较大电流的开关操作。
当单片机通过输出端口控制继电器的通断时，继电器就能够将电路的开关状态改变。
二、软开关电路的应用软开关电路在实际应用中有着广泛的应用场景和用途。
1. 家用电器控制：软开关电路可以用于家用电器的控制，例如电视、空调、照明等。
通过单片机的控制，可以实现对家用电器的自动开关操作，提高了生活的便利性和舒适度。
2. 工业自动化：在工业领域，软开关电路可以应用于自动化生产线和设备控制。
通过单片机的精确控制，可以实现对各种设备的开关操作，提高了生产效率和质量。
3. 安防系统：软开关电路在安防系统中也有着重要的应用。
通过单片机的控制，可以实现对门禁系统、监控系统等设备的开关操作，从而提高了安防系统的安全性和可靠性。
4. 智能家居：软开关电路是实现智能家居的关键技术之一。
通过单片机的控制，可以实现对智能家居设备的开关操作，例如智能灯光、智能窗帘等，提高了家居的智能化程度。
三、软开关电路的优势相比传统的物理开关电路，软开关电路具有以下几个优势：1. 灵活性强：软开关电路可以通过单片机的编程来实现各种不同的开关操作，具有较高的灵活性。
继电器控制实验报告
继电器控制实验报告单片机原理与应用技术实验报告(实验项目:控制继电器通断)****数学计算机科学系实验报告专业: 计算机科学与技术班级: 实验课程: 单片机原理与应用技术姓名: 学号: 实验室:硬件实验室同组同学: 实验时间: 2013年3月20日指导教师签字:成绩:实验项目:控制继电器通断一实验目的和要求1. 控制继电器通断，同时发出啪啪声。
2.掌握单片机使用。
二实验环境PC机一台，实验仪器一套三实验步骤及实验记录1.在pc机上,打开Keil C。
2.在Keil C中，新建一个工程文件，点击“Project-New Project?”菜单。
3. 选择工程文件要存放的路径 ,输入工程文件名 k2, 最后单击保存。
4. 在弹出的对话框中选择 CPU 厂商及型号。
5. 选择好 Atmel 公司的 89c51 后 , 单击确定。
6. 在接着出现的对话框中选择“是”。
7. 新建一个 C51 文件 , 点击file菜单下的NEW，或单击左上角的 New File 快捷键。
8. 保存新建的文件，单击SAVE。
9. 在出现的对话框中输入保存文件名MAIN.C，再单击“保存”。
10. 保存好后把此文件加入到工程中方法如下 : 用鼠标在 Source Group1 上单击右键 , 然后再单击 Add Files toGroup ‘Source Group 1'。
11. 选择要加入的文件 , 找到 MAIN.C 后 , 单击 Add, 然后单击 Close。
12. 在编辑框里输入代码如下:#include reg51.h //包含头文件sbit K2=P2 ;//定义继电器控制IO#define uchar unsigned char#define uint unsigned intdelay(uint time) //int型数据为16位,所以最大值为65535{uint i,j;//定义变量i,j,用于循环语句for(i=0;itime;i++)//for循环,循环50*time次for(j=0;j50;j++); //for循环,循环50次}void main() //主函数{while(1) //进入while死循环{K2=0; //断开继电器delay(5000); //延时K2=1; //导通继电器delay(5000); //延时}}13.单击快捷键或单击Project/Rebuild all the files，如果在错误与警告处看到 0 Error(s) 表示编译通过。
继电器控制单片机控制和PLC控制的区别和优缺点
PLC的功能PLC 经过多年在工业领域的运用后, 按其功能, 它主要应用在以下几个方面(1)数据处理：PLC是具有微处理器的一种智能电子产品, 它具有数值运算、数据比较、数制转换、以及数据传输通信等功能。
(2)逻辑控制：PLC具有逻辑运算功能, 可实现多种通断控制。
(3)定时控制：由于PLC为用户提供了很多计时器, 且时间设定值可由用户程序设定修改, 所以有很强的定时功能。
(4)计数功能：同时PLC 为用户提供了很多的计数器, 也可通过软件进行计数值的设定。
(5)顺序控制：可依据生产加工过程, 实现定位输出、顺序启动等控制。
(6)通信联网：可以对调节器、变频器等实现远程控制。
也可与其它PLC或计算机之间进行数据传输通信, 构成“ 集中管理分散控制” 的分布式控制系统。
PLC控制与继电器控制相比较(1)逻辑控制继电器控制是利用各电器件机械触点的串、并联组合成逻辑控制。
采用硬线连接, 连线多而复杂, 对今后的逻辑修改、增加功能很困难。
而PLC中逻辑控制是以程序的方式存储在内存当中, 改变程序, 便可改变逻辑。
连线少、体积小、方便可靠。
(2)控制速度依靠机械触点的吸合动作来完成控制的继电器控制系统, 工作频率低, 工作速度慢。
而PLC 由于采用程序指令控制半导体电路来实现控制, 稳定、可靠, 运行速度大大提高了。
(3)顺序控制继电器控制是利用时间继电器的滞后动作来完成时间上的顺序控制。
时间继电器内部的机械结构易受环境温度和湿度变化的影响, 造成定时的精度不高。
在PLC内部是由半导体电路组成的定时器以及由晶体振荡器产生的时钟脉冲计时, 定时精度高。
使用者根据需要, 定时值在程序中便可设置, 灵活性大, 定时时间不受环境影响。
(4)灵活性可扩展性继电器系统安装后, 受电器设备触点数目的有限性和连线复杂等原因的影响, 系统在今后的灵活性、扩展性很差。
而 比具有专用的翰人和输出模块, 理论上连接可以无穷多。
基于单片机控制的42V混合式汽车继电器
智能检测技术 。
中图分 类号 ： Ｍ ５ １ Ｔ ７ 文献标 识码 ： 文章编号 ：０ １ ５ １ ２０ ） ３０ ２ －４ Ｔ ８ ： Ｐ２３ Ａ １０ － ３ （ ０ ８ ０ － ９０ ５ ０
４ Ｈ ｙ ｒ ｄ Ａｕ ｏ ｏ ｉｅ Ｒｅ ａ ｓ ｄ ｏ Ｃ ｎｇ ｅ Ｃｈ ｐ ２ Ｖ ｂ ｉ ｔ ｍ ｂ ｌ ｌ ｙ Ｂａ ｅ ｎ ＰＩ Ｓｉ ｌ － ｉ
构 和采 用 新 的触 点 材 料 的 方 法 来 改 善 其 灭 弧 性
于传感器在汽车 上应用最 多的汽车 电子元件 之 ＿ Ｉ 随着 汽 车 电气 系统 功耗 日益 增 大 ， 传统 的 电磁式 继 电器 已无法 满 足负 载能 力 日益增 长 和体 积 不断减 小 的要 求 。为 了保 护 环 境 和减 轻 汽 车 重量 ， 迫切 需要 把 汽 车 电气 系统 的 电压 从 现 在
Ｒ Ｎ Ｘ ａｘａ． ＬＮ Ｃ ｕｙ ｎ Ｅ ｉｏ ｉ ｌ ｈ ｎａ ｇ． ＬＵ Ｘａ ｇｕ Ｉ ｉｎｊ ｎ
（ ｏｌ ｅｏ ｌｃ ｉ ｌ ｎ ｉｅｒ ｇａ ｄＡ ｔｍａ ｏ ，Ｆ ｚ ｏ ｎｖｒｉ ， ｕｈ ｕ３ ０ ０ ，Ｃ ｉａ Ｃ ｌ ｇ ｆ ｅｔ ｃ ｇｎｅｉ ｎ ｕｏ ｔ ｎ ｕｈ ｕＵ ｉｅｓｙ Ｆ ｚｏ ５ ０ ２ ｈｎ ） ｅ Ｅ ｒａＥ ｎ ｉ ｔ
维普资讯
智能 电器及 计算机应用 ・
・
低压 电器 （ｏ８ ） ２ ０ №３ 通 用低 压 电 器 篇

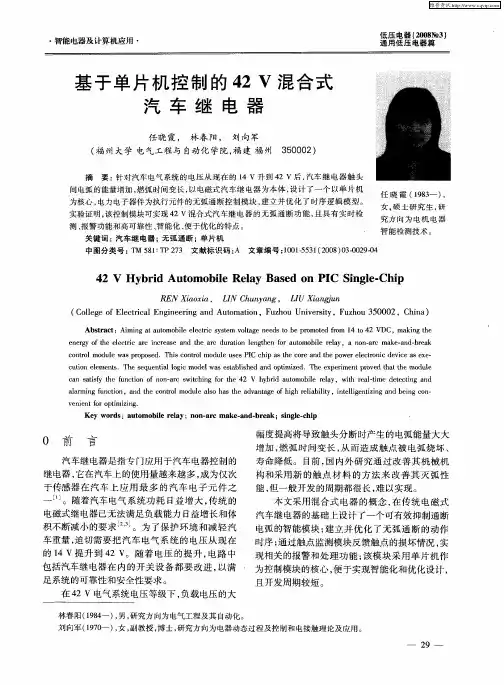

基 于 单 片 机 控 制 的 ４ 混 合 式 ２Ｖ 汽 车 继 电 器
任 晓 霞 ， 林春 阳 ， 刘 向 军
（ 州 大学 电 气工程 与 自动化 学院 ， 建 福 州 福 福
０ 前 言
汽车 继 电器是 指专 门应 用 于汽 车 电器控 制 的 继 电器 ， 在 汽车 上 的使用 量越 来越 多 ， 为仅 次 它 成

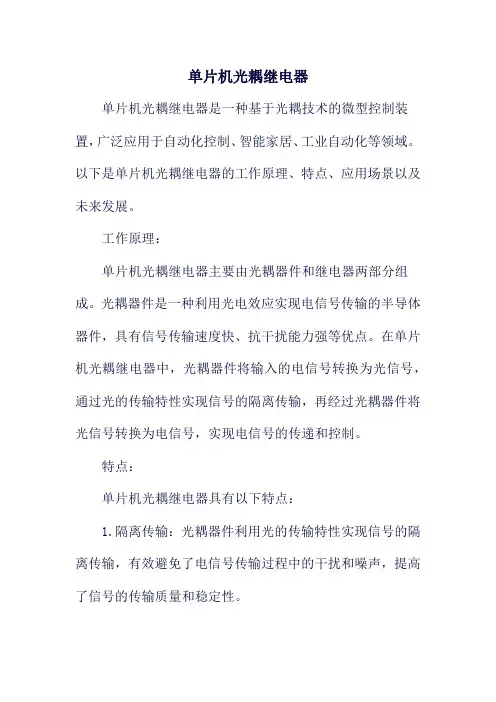

单片机光耦继电器
