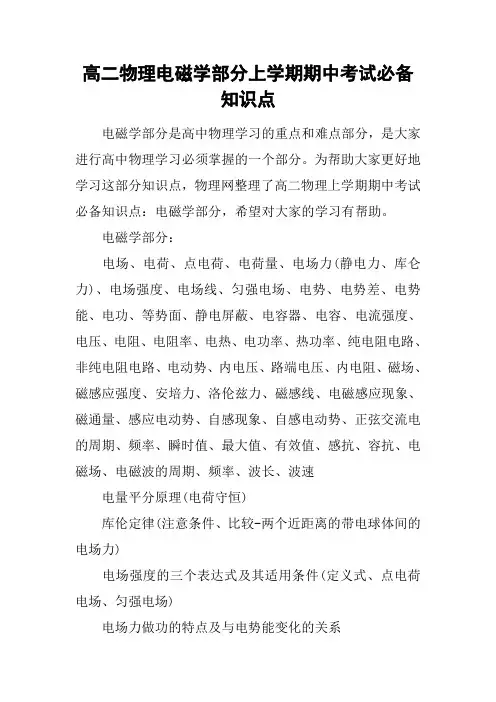

高二物理电磁学部分上学期期中考试必备知识点
高二物理电磁学部分上学期期中考试必备知识点电磁学部分是高中物理学习的重点和难点部分，是大家进行高中物理学习必须掌握的一个部分。
为帮助大家更好地学习这部分知识点，物理网整理了高二物理上学期期中考试必备知识点：电磁学部分，希望对大家的学习有帮助。
电磁学部分：电场、电荷、点电荷、电荷量、电场力(静电力、库仑力)、电场强度、电场线、匀强电场、电势、电势差、电势能、电功、等势面、静电屏蔽、电容器、电容、电流强度、电压、电阻、电阻率、电热、电功率、热功率、纯电阻电路、非纯电阻电路、电动势、内电压、路端电压、内电阻、磁场、磁感应强度、安培力、洛伦兹力、磁感线、电磁感应现象、磁通量、感应电动势、自感现象、自感电动势、正弦交流电的周期、频率、瞬时值、最大值、有效值、感抗、容抗、电磁场、电磁波的周期、频率、波长、波速电量平分原理(电荷守恒)库伦定律(注意条件、比较-两个近距离的带电球体间的电场力)电场强度的三个表达式及其适用条件(定义式、点电荷电场、匀强电场)电场力做功的特点及与电势能变化的关系电容的定义式及平行板电容器的决定式部分电路欧姆定律(适用条件)电阻定律串并联电路的基本特点(总电阻;电流、电压、电功率及其分配关系)焦耳定律、电功(电功率)三个表达式的适用范围闭合电路欧姆定律基本电路的动态分析(串反并同)电场线(磁感线)的特点等量同种(异种)电荷连线及中垂线上的场强和电势的分布特点常见电场(磁场)的电场线(磁感线)形状(点电荷电场、等量同种电荷电场、等量异种电荷电场、点电荷与带电金属板间的电场、匀强电场、条形磁铁、蹄形磁铁、通电直导线、环形电流、通电螺线管)电源的三个功率(总功率、损耗功率、输出功率;电源输出功率的最大值、效率)电动机的三个功率(输入功率、损耗功率、输出功率)电阻的伏安特性曲线、电源的伏安特性曲线(图像及其应用;注意点、线、面、斜率、截距的物理意义)安培定则、左手定则、楞次定律(三条表述)、右手定则电磁感应想象的判定条件感应电动势大小的计算：法拉第电磁感应定律、导线垂直切割磁感线通电自感现象和断电自感现象正弦交流电的产生原理电阻、感抗、容抗对交变电流的作用变压器原理(变压比、变流比、功率关系、多股线圈问题、原线圈串、并联用电器问题)示波器、示波管、电流计、电流表(磁电式电流表的工作原理)、电压表、定值电阻、电阻箱、滑动变阻器、电动机、电解槽、多用电表、速度选择器、质普仪、回旋加速器、磁流体发电机、电磁流量计、日光灯、变压器、自耦变压器。
电路及其应用高二知识点
电路及其应用高二知识点一、导线、电流和电压导线是指能够传递电流的物质，常用的导线材料有铜和铝等。
电流是指单位时间内流过导线横截面的电荷的数量，单位是安培（A）。
电压是指电流在电路中通过导线时，产生的电势差，单位是伏特（V）。
二、电阻与欧姆定律电阻是指电流在导线中遇到阻碍时，产生的电阻碍力。
电阻的大小与导体材料、导体的物理形态以及导体长度和横截面积等因素有关。
欧姆定律描述了电流、电压和电阻之间的关系，它表明电流正比于电压，反比于电阻。
三、串联电路和并联电路串联电路是指电阻依次连接在同一条导线上的电路。
在串联电路中，电流保持不变，而总电压等于各个电阻的电压之和。
并联电路是指电阻分别连接在不同的导线上的电路。
在并联电路中，总电流等于各个电阻的电流之和，而总电压等于各个电阻的电压相同。
四、电路中的功率功率是指单位时间内消耗或产生的能量，单位是瓦特（W）。
在电路中，功率可以通过电压与电流的乘积来计算。
电路中的灯泡、电热器等元件的功率可以影响其发光亮度或加热效果。
五、电源和电路保护电源是指为电路提供电能的设备，常见的电源有电池和交流电源。
为了保护电路和电器设备的安全，我们需要合理选择电源电压、限制电流大小，并设置熔断器等保护装置。
六、交流电和直流电交流电是指电流方向随时间变化的电流，常见的是正弦交流电。
交流电的电压和电流周期性变化，频率单位是赫兹（Hz）。
直流电是指电流方向不变的电流，常见的是电池提供的直流电。
七、电容和电感电容是指能够储存电荷的元件，单位是法拉（F）。
电容器可以存储电荷，并在需要时释放电荷。
电感是指导线或线圈对电流变化的反应，单位是亨利（H）。
电感器可以储存磁场能量，并在需要时释放能量。
八、逻辑门电路逻辑门电路是由逻辑门组成的电路，在计算机和电子设备中得到广泛应用。
逻辑门包括与门、或门、非门、异或门等，通过逻辑门的输入信号可以得到相应的输出信号。
九、电子器件与应用电子器件是指用于控制电流和电压的元件，常见的有二极管、三极管、场效应管等。
高二电力知识点总结归纳
高二电力知识点总结归纳电力是我们现代生活不可或缺的一部分。
了解电力知识是非常重要的，尤其对于高中生来说。
本文将对高二电力知识点进行总结归纳，帮助学生更好地掌握相关内容。
一、电路基础知识1. 电流电流是电荷在导线中流动的现象。
用单位安培(A)来表示，可以通过电流表或者电流计进行测量。
2. 电压电压是电流流动的驱动力，也称为电势差。
用单位伏特(V)来表示，可以通过电压表或者电压计进行测量。
3. 电阻电阻是指电路中阻碍电流流动的元件。
用单位欧姆(Ω)来表示，可以通过电阻计进行测量。
4. 电阻定律欧姆定律是电路基础中最重要的定律之一，它表明电流与电压和电阻的关系：I = V/R，其中I为电流，V为电压，R为电阻。
5. 串联电路与并联电路串联电路是指电阻依次连接在一起，电流依次通过每个电阻的电路。
而并联电路是指电阻同时连接在一起，电流在电阻之间分流的电路。
6. 电功与电功率电功是指电流通过电阻所做的功。
电功率是指单位时间内消耗的电功。
电功与电功率的计算公式分别为：W = VI，P = VI，其中W为电功，P为电功率，V为电压，I为电流。
二、电路元件及相关知识1. 电源电源是电路中提供电压的装置，常见的电源有电池和电源适配器。
2. 导线导线是承载电流的路径，对于直流电路来说，导线一般采用金属材料。
3. 开关开关是控制电路通断的装置，常见的开关有单刀单掷开关和双刀双掷开关等。
4. 电阻器电阻器是用来限制电流大小的元件，可以通过改变电阻的大小来控制电流。
5. 电感器电感器是具有储存电能的元件，常见的电感器有线圈、线圈电感等。
6. 电容器电容器是具有储存电荷能力的元件，常见的电容器有平行板电容器、电解电容器等。
三、电路规律与定理1. 基尔霍夫定律基尔霍夫定律是电路分析中的重要定律，包括基尔霍夫电压定律和基尔霍夫电流定律。
- 基尔霍夫电压定律：在闭合电路中，各个电阻元件两端的电压之和等于电源的电压。
- 基尔霍夫电流定律：在闭合电路中，进入某一节点的电流之和等于离开该节点的电流之和。
高二物理电路图知识点总结
高二物理电路图知识点总结一、电路图的基本概念1. 电路图的作用电路图是电子技术中用以表示电路的一种图形符号。
它是电工电子技术的工具，是电路设计、分析和检修的重要工具。
通过电路图，可以清晰地表达电路的连接方式、元件的排列和作用关系，有助于技术人员快速而准确地理解电路结构和工作原理。
2. 电路图的分类根据电路图所表示的电路性质和工作方式，电路图可以分为直流电路图和交流电路图两种。
直流电路图用于表示直流电路中的元件连接和工作关系，交流电路图用于表示交流电路中的元件连接和工作关系。
3. 电路图的基本要素电路图的基本要素包括导线、电源、负载、开关和连接线。
导线表示电流的传导路径，电源表示提供电压和电流的能量来源，负载表示需要电能转换为其他形式能量的元件，开关用来控制电路的通断，连接线用来表示元件之间的连接关系。
二、电路图的符号和标记1. 基本元件符号电路图中常用的基本元件符号包括电源、电阻、电容、电感、开关、灯泡、电动机等。
这些元件符号能够清晰地表示元件的外形、功能和工作特性，有利于理解电路结构和工作原理。
2. 连接线和交叉点的表示电路图中的连接线用来表示电流的传导路径，它一般用直线或曲线来表示。
交叉点表示导线的连接或交叉，在连接处一般会加上一个小圆圈或者连接在一起，以示连接。
3. 线路标记电路图中的线路标记用来标示电路的连接方式和工作关系，包括导线的编号、电流方向和大小、电压大小等信息。
三、电路图的绘制和分析1. 电路图的绘制绘制电路图需要先理清电路的结构和工作原理。
首先，确定电路的基本元件和连接关系；其次，根据元件的符号和标记，利用画图工具将电路图绘制出来；最后，检查电路图的正确性和完整性。
2. 电路图的分析分析电路图是为了了解电路的工作原理和性能特点。
首先，要根据电路图的元件和连接关系，推导出电路的工作方程和参数；其次，分析电路的工作方式和特性，如电压、电流、功率等；最后，根据分析结果来设计和改进电路。
高二物理上学期期中复习
嘴哆市安排阳光实验学校高二物理人教新课标版上学期期中复习人教新课标版一、学习目标：1. 掌握期中考试前所学内容的知识体系。
2. 掌握各部分内容中的知识侧重点，注意点及相关典型题目的分析方法。
二、重点、难点：重点：电场与稳恒电流的知识体系难点：电场与稳恒电流部分知识体系中的侧重点及应注意的问题。
三、考点分析：（一）电场部分：()⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=ϕ===∑2222dmvqULtan,dmv2qULymv21qUF带电粒子的偏转带电粒子的加速带电粒子的平衡带电粒子电场中的（注意：用力学规律，方法分析）知识点1：带电粒子在等势面间运动轨迹，电性的综合问题：例1. 图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等。
现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示。
点a、b、c为实线与虚线的交点。
已知O点电势高于c点，若不计重力，则（）A. M带负电荷，N带正电荷B. N在a点的速度与M在c点的速度大小相同C. N在从O点运动至a点的过程中克服电场力做功D. M在从O点运动至b点的过程中，电场力对它做的功等于零答案：BD知识点2：等势面与场强关系的综合运用：例2. 如图所示匀强电场中有a、b、c三点。
在以它们为顶点的三角形中，∠a=30°，∠c=90°。
电场方向与三角形所在平面平行。
已知a、b和c点的电势分别为()V32-、()V32+和2V。
该三角形的外接圆上最低、最高电势分别为（ ） A. ()()V 32、V 32+-B. V 0、4VC. V 3342V 、3342⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛- D. V 32V 、答案：B知识点3：用运动的合成与分解思想处理带电体在电场中的运动例3. 如图所示，在竖直平面内建立xOy 直角坐标系，Oy 表示竖直向上的方向，已知该平面内存在沿x 轴负方向的区域足够大的匀强电场，现有一个带电量为C 105.24-⨯的小球从坐标原点O 沿y 轴正方向以s /m kg 4.0⋅的初动量竖直向上抛出，它到达的最高点的位置为图中的Q 点，不计空气阻力，g 取2s /m 10。
高二物理电路知识点归纳总结
高二物理电路知识点归纳总结电路是物理学中的一个重要分支，也是我们日常生活中经常接触到的内容之一。
在高二物理学习中，电路知识是一个重要的内容，它涉及到电流、电压、电阻等基本概念，也包括了串联电路、并联电路、电阻的组合等进阶知识。
下面将对高二物理电路知识点进行归纳总结。
1. 电流与电压电流是电荷在单位时间内通过导体横截面的数量，通常用符号I表示，单位是安培(A)。
电压是单位电荷在电路中所具有的能量，通常用符号U表示，单位是伏特(V)。
根据欧姆定律，电压等于电流乘以电阻，即U=IR。
2. 电阻电阻是电流通过导体时产生的阻碍，它用符号R表示，单位是欧姆(Ω)。
电阻是导体材料特有的属性，不同材料的电阻特性也不同。
常用的导体材料有金属、半导体等。
3. 串联电路串联电路是指电流依次通过连接在一起的多个元件，电流在电路中的路径是连续的。
在串联电路中，总电流等于各个元件上的电流之和，而总电压等于各个元件上的电压之和。
此外，串联电路中，各个元件的电阻之和等于总电阻。
4. 并联电路并联电路是指电流同时通过连接在一起的多个元件，电流在电路中的路径是分流的。
在并联电路中，总电流等于各个元件上的电流之和，而总电压等于各个元件上的电压相同。
此外，并联电路中，各个元件的电导之和等于总电导，总电阻等于各个元件的倒数之和的倒数。
5. 电阻的组合电阻的组合是指将多个电阻按照一定方式连接在一起的情况。
常见的电阻组合方式有串联和并联。
串联电阻的计算可以得到总电阻为各个电阻之和，而并联电阻的计算需要使用倒数的方法。
6. 超导体超导体是指在低温下，某些材料的电阻突然降为零的现象。
超导体是电路中的重要材料，利用超导体可以制作出高性能的电子器件。
7. 电路分析对于复杂的电路，需要进行电路分析才能得到电流、电压等相关参数。
常用的电路分析方法有基尔霍夫定律和网孔分析法。
基尔霍夫定律用于求解电流节点，网孔分析法则用于分析电压的分布。
8. 功率功率是描述电路中能量转化的速率，它等于电流乘以电压，即P=UI。
高二物理期中必考恒定电流公式知识点
高二物理期中必考恒定电流公式知识点9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系(串同并反)R串=R1+R2+R3+R并=1/R1+1/R2+1/R3+电流关系I总=I1=I2=I3I并=I1+I2+I3+电压关系 U总=U1+U2+U3+功率分配 P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调节Ro使电表指针满偏，得Ig=E/(r+Rg+Ro) 接入被测电阻Rx后通过电表的电流为Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)由于Ix与Rx对应，因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位(倍率)｝、拨off挡。
(4)注意:测量电阻时，要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零。
11.伏安法测电阻电流表内接法：电压表示数：U=UR+UA电流表外接法：电流表示数：I=IR+IVRx的测量值=U/I=(UA+UR)/IR=RA+Rx>R真Rx的测量值=U/I=UR/(IR+IV)=RVRx/(RV+R)选用电路条件Rx>>RA[或Rx>(RARV)1/2]选用电路条件RxRx电压调节范围大,电路复杂,功耗较大便于调节电压的选择条件Rp注：(1)单位换算：1A=103mA=106μA;1kV=103V=106mA;1MΩ=103kΩ=106Ω(2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大;(3)串联总电阻大于任何一个分电阻,并联总电阻小于任何一个分电阻;(4)当电源有内阻时,外电路电阻增大时,总电流减小,路端电压增大;(5)当外电路电阻等于电源电阻时,电源输出功率最大,此时的输出功率为E2/(2r);(6)其它相关内容：电阻率与温度的关系半导体及其应用超导及其应用。
小编为大家提供的高二物理期中必考恒定电流公式知识点，大家仔细阅读了吗?最后祝同学们学习进步。
高二物理线路知识点
高二物理线路知识点电场与电路基础在高中物理的学习中，电学是一个重要的组成部分。
电学不仅在理论上具有重要意义，而且在实际应用中也非常广泛。
本文将从电场的概念入手，探讨电路的基本知识，为高二学生提供一个清晰的学习框架。
一、静电场的形成与特性静电场是由静止电荷产生的电场。
当物体带有电荷时，会在其周围形成电场。
正电荷产生的电场方向从电荷指向外，而负电荷则相反。
电场的强度可以通过电场线来形象表示，电场线的密度反映了电场的强度。
电场强度的定义是单位正电荷在电场中受到的力，其单位是牛顿/库仑（N/C）。
二、电势能与电势电势能是指一个电荷在电场中由于其位置而具有的能量。
当一个电荷从一个点移动到另一个点时，电场对它做功，这个过程中电荷的能量发生了变化。
电势是电势能与电荷量的比值，它描述了电场在空间中的能态分布。
电势差则是两点间的电势变化，其单位是伏特（V）。
三、电路的基本概念电路是由电源、导线和各种电器组成的闭合路径。
电源是提供电能的装置，导线用于传输电能，而电器则是消耗电能的设备。
电路的基本功能是将电能转换为其他形式的能量，如热能、光能等。
四、串联与并联电路串联电路中，电器元件首尾相连，电流在电路中只有一条路径。
在串联电路中，电流大小处处相等，而电压则在各个元件间分配。
并联电路中，电器元件的两端分别相连，电流有多条路径。
在并联电路中，电压在各个元件间保持一致，而电流则在各个元件间分配。
五、欧姆定律欧姆定律是电路分析的基础，它描述了电阻、电流和电压之间的关系。
根据欧姆定律，电流I与电压V之间的关系与电阻R成反比，即I=V/R。
这个定律在直流电路和低频交流电路中都适用。
六、电功率与能量电功率是指单位时间内电能的转换率，其单位是瓦特（W）。
电功率P与电压V和电流I的关系为P=VI。
在电路中，电能的消耗可以通过电功率和时间的乘积来计算。
七、电容与电容器电容器是一种能够存储电能的器件。
当电容器两端施加电压时，它会储存电荷。
高二物理开关电路知识点
高二物理开关电路知识点开关电路是物理学中的重要概念之一。
它在电路中能够控制电荷流动的通断状态，起到重要的作用。
下面我将介绍一些高二物理中关于开关电路的知识点。
一、电路基本概念电路是由电源、导体、负载以及控制开关等组成的系统。
电流在电路中沿着闭合回路流动，而开关则可以控制电路中电流的通断状态。
二、开关的分类1. 机械开关：通过机械接触来控制电流的通断状态，如按钮开关、刀闸开关等。
2. 晶体管开关：利用半导体材料的导电性能来控制电流的通断状态，如晶体管、场效应管等。
3. MOSFET开关：MOSFET是一种常用的高频开关器件，具有体积小、功耗低等特点。
三、闭合电路和断开电路1. 闭合电路：当开关处于闭合状态时，电流可以顺利通过导线和负载，形成一个闭合回路。
2. 断开电路：当开关处于断开状态时，电流无法通过导线和负载，电路中断。
四、串联开关电路串联电路是指多个开关按照一条线路相连的电路。
在串联开关电路中，开关的状态影响电流通过的通断情况。
1. 开关全部闭合时，电路闭合，电流可以从正极流向负极。
2. 开关有一个或多个断开时，电路断开，电流无法通过。
五、并联开关电路并联电路是指多个开关并联于一条线路上的电路。
在并联开关电路中，开关的状态不会影响电流的通断情况。
1. 开关全部闭合或全部断开时，电路闭合，电流可以从正极流向负极。
2. 开关部分闭合时，电路断开，电流无法通过。
六、开关电路的应用1. 开关电路可以用于灯光控制，通过控制开关的通断状态来控制灯的开关。
2. 开关电路还可以用于电器设备的控制，如电风扇、空调等。
七、开关电路的重要性开关电路在现代电子技术中起到非常重要的作用，它能够控制电流的通断状态，实现电子设备的控制与调节。
同时，开关电路也是数字电路和计算机电路的基础。
总结：通过对高二物理开关电路知识点的了解，我们知道开关电路在电路中起到了至关重要的作用。
它能够控制电流的通断状态，实现电器设备的控制和调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 高二第一学期期中复习电路部分 学生姓名 年级 学科 物理 授课教师 日期 时段 核心内容 电阻定律，串并联电路规律，欧姆定律，电学实验 课型 一对一/一对N
教学目标 1、掌握影响电阻的因素，电阻定律以及电阻定律的运用； 2、掌握串并联电路电流，电压和电阻的规律； 3、掌握闭合电路欧姆定律及其运用，会分析动态电路的变化； 4、掌握电学实验的原理，电路图，过程，数据处理，图像分析，结果分析，误差分析以及注意事项。
重、难点 电阻定律，欧姆定律及其运用，四个电学实验 精准诊查 课首沟通 1．能否说出电路这一章有哪些主要知识点以及公式，尝试列举出来试试。 2．这一章的内容学校测试过了吗？测试情况如何？ 3．自己感觉本章的难点是哪一节？ 4．能否自己画出测定金属丝电阻率，描绘小灯泡伏安特性曲线，测定电源电动势和内阻的实验电路图？ 知识导图
课首小测 2
1．用电器离电源L米，线路上的电流为I，为使在线路上的电压不超过U，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值是( ) A．ρLI/U B．2ρLI/U C．U/ρLI D．2UL/Iρ 【题型】单选题 【知识点】电阻定律 【参考答案】B 【解析】根据欧姆定律，最大电阻为R＝U/I，根据电阻定律R＝ρ2LS，S＝2ρL/R，得S＝2ρLI/U。 2．（2011年韶关高二检测）如图所示是两个不同电阻的I－U图象，则图象①是电阻R1，图象②是电阻R2，则( )
A．R1和R2串联后的总电阻的I－U图象应在区域Ⅰ B．R1和R2串联后的总电阻的I－U图象应在区域Ⅲ C．R1和R2并联后的总电阻的I－U图象应在区域Ⅰ D．R1和R2并联后的总电阻的I－U图象应在区域Ⅲ 【题型】双选题 【知识点】欧姆定律 【参考答案】BC 3．（2011年海南高考）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关。初始时S0与S均闭合，现将S断开，则( )
A．电压表的读数变大，电流表的读数变小 B．电压表的读数变大，电流表的读数变大 C．电压表的读数变小，电流表的读数变小 D．电压表的读数变小，电流表的读数变大 【题型】单选题 【知识点】全电路欧姆定律 【参考答案】B 【解析】S断开时，外电路总电阻增大，总电流减小，故路端电压增大，电压表示数增大，由于R3两端电压增大，故通过R3的电流增大，电流表示数增大，故B正确． 4．（2013年全国高考1卷）某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和电阻“×lk”挡内部电路的总电阻。使用的器材有： 3
多用电表；电压表:量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干。 回答下列问题： (1)将多用电表挡位调到电阻“×lk”挡，再将红表笔和黑表笔 ，调零点； (2)将图(a)中多用电表的红表笔和 （填“1”或“2）端相连，黑表笔连接另一端。 (3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示。多用电
表和电压表的读数分别为 kΩ和 V 。
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。从测量数据可知，电压表的内阻为 kΩ。 (5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为 V，电阻“×lk”挡内部电路的总电阻为 kΩ。 【题型】实验题 【知识点】测定电源电动势和内阻 【参考答案】（1）短接；（2）1；（3）15.0，3.60；（4）12.0；（5）9.00，15.0 【解析】（1）用欧姆表测量电阻时，选好档位之后，要进行欧姆调零，即两个表笔短接进行调节。（2）多用表测量时电流从红表笔流入，由黑表笔流出，所以红表笔应与接线柱1连接。（3）欧姆表读数时，指针所处的位置最小格代表1kΩ，所以读数时要估读到下一位，即15.0×1kΩ=15.0 kΩ；电压表最小刻度表示0.1V，所以要估读到0.01V，即3.60V；（4）滑动变阻器接入电路中的阻值为零，所以欧姆表测量的是电压表的内阻：12.0kΩ；（5）欧姆表测量电阻时，表内有电源，根据闭合电路的欧姆定律有：E=IgRg, E=12Ig(Rg+R测)，所以中值为欧姆表的总内阻Rg=15.0kΩ，根据欧姆表测量电压表时组成的回路有：E=U+URVRg，得E=4+412×15V=9V。 互动导学 导学一：电阻和电阻率 4
知识点讲解1：电阻定律 1．电阻率 （1）单位：Ω·m，符号：ρ。 （2）物理意义：反映材料导电性能好坏的物理量。 （3）电阻率与导体材料及其温度有关，而与导体的长度和横截面积无关，金属材料的电阻率随温度的升高而增大，但绝缘体和半导体的电阻率却随温度的升高而减小，当温度降低到绝对零度附近时，某些材料的电阻率突然减小到零成为超导体． 2．电阻定律 （1）均匀导体的的电阻R与它的长度L成正比，与它的横截面积S成反比，还与导体材料有关。 （2）公式：SLR，ρ：材料的电阻率，L：导体的有效长度，S：导体的横截面积。
例题 1．关于导体的电阻及电阻率的说法中，正确的是( ) A．导体对电流的阻碍作用叫导体的电阻．因此，只有导体中有电流通过时，才具有电阻 B．由R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比 C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一 D．某些金属、合金的电阻率随温度降低会突然减小为零，这种现象叫做超导现象，发生超导现象时，材料由正常状态转变为超导状态的温度称为该超导材料的临界温度 【题型】单选题 【知识点】电阻定律 【参考答案】D 2．将截面均匀、长为l、电阻为R的金属导线截去ln，再拉长到l，则导线电阻变为( ) A．n－1nR B．1nR C．nn－1R D．nR 【题型】单选题 【知识点】电阻定律 【参考答案】C 【解析】R＝ρ1S，截去1n再拉长l后的截面积为S′则(l－ln)S＝lS′，S′＝n－1nS，则R′＝ρlS′＝nn－1ρlS＝nn－1R。
我爱展示 1．如图所示，厚薄均匀的矩形金属薄片边长ab＝10 cm，bc＝5 cm，当将A与B接入电压为U的电路中时，电流为1 A；若将C与D接入电压为U的电路中，则电流为( ) 5
A．4 A B．2 A C．1/2A D．1/4A 【题型】单选题 【知识点】电阻定律 【参考答案】A
【解析】根据电阻定律公式，有，，故，根据欧姆定律，电压相同时，电流与电阻成反比．故两次电流之比为1：4，故第二次电流为4A；故选A。 知识点讲解2：电阻的串联和并联 1．导体的伏安特性曲线 （1）用I－U图象或U－I图象反映导体中的电流与电压的关系，画出的图线统称为伏安特性曲线． （2）遵守欧姆定律的导体，伏安特性曲线是通过坐标原点的直线(如图1所示)．这种电学元件叫做线性元件．
图1 图2 （3）图1(a)中，tan1IUR；图1(b)中，tanIUR （4）对欧姆定律不适用的导体和器件，伏安特性曲线不是直线。这种电学元件叫做非线性元件。如图2。 （5）导体的伏安特性曲线反映了导体自身的性质，即导体的电阻． 2．串联电路与并联电路 （1）串联电路：串联电路两端的总电压等于各电阻两端的电压之和，电阻的总电阻值等于各个电阻的阻值之和，各个电阻两端的电压跟它的阻值成正比。即U1/R1=U2/R2=I。 （2）并联电路：并联电路中，每个电阻两端的电压相等，电路的总电流等于流过各电阻的电流之和，总电阻阻值的倒数等于各个电阻阻值的倒数之和．并联电路中通过各个电阻的电流跟它的阻值成反比。即I1R1=I2R2=U。 电路特点 串联电路 并联电路 电流 I＝I1＝I2＝…＝In I＝I1＋I2＋…＋In 电压 U＝U1＋U2＋…＋Un U＝U1＝U2＝…＝Un 6
总电阻 R总＝R1＋R2＋…＋Rn 1/R总=1/R1+1/R2+…+1/Rn 功率分配 P1/R1=P2/R2=…=P3/R3 P1R1＝P2R2＝…＝PnRn （3）几个有用的结论： ①串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大时，总电阻变大． ②并联电路的总电阻小于电路中任意一个电阻，任意一个电阻增大时，总电阻变大． ③无论电阻怎样连接，每一段电路消耗的电功率P总等于各个电阻消耗的电功率之和． 例题 1．由两个电阻组成的串联电路两端电压为100 V，其中一个电阻的阻值为80 Ω，其两端电压为40 V，另一个电阻的阻值是( ) A．120 Ω B．80 Ω C．40 Ω D．20 Ω 【题型】单选题 【知识点】电阻定律 【参考答案】A 【解析】由部分电路欧姆定律，I＝U/R，串联电路的电流处处相等为I＝U1/R1＝40/80 A＝0.5 A，另一电阻的阻值为R2＝U2/I＝(100－40)/0.5 Ω＝120 Ω。 2．（2012年肇庆一中高二检测）计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘信息时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相关信息．光敏电阻计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是( )
A．当有激光照射R1时，处理系统获得高电压 B．当有激光照射R1时，处理系统获得低电压 C．信号处理系统每获得一次低电压就计数一次 D．信号处理系统每获得一次高电压就计数一次 【题型】双选题 【知识点】串并联电路 【参考答案】AD 【解析】光敏电阻的特性是光强增大，电阻减小，当反射回来的激光脉冲照射到光敏电阻R1上时，因其阻值减小，使闭合回路的总电阻减小，回路的总电流增大，R2两端的电压增大，即信号处理系统获得一次高电压，选项A正确，选项B错误；因为光敏电阻自动计数器接收到反射回来的激光脉冲信号后，把脉冲信号传输给信号处理系统，计数一次，此时正是信号处理系统获得一次高电压，故选项C错误，选项D正确。 我爱展示
