地质罗盘的使用

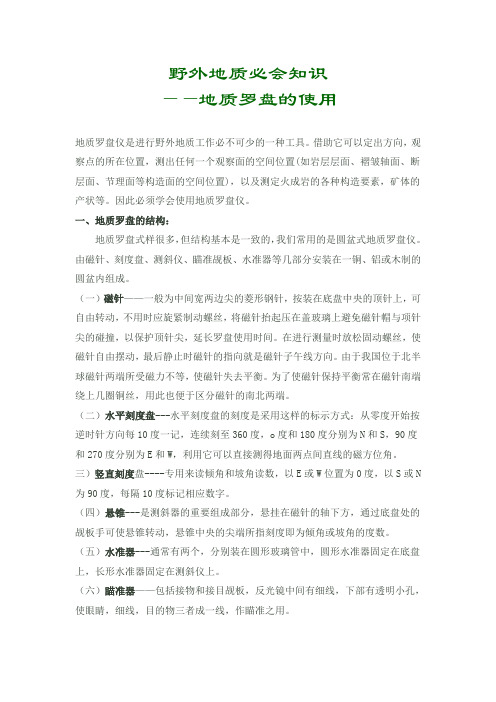

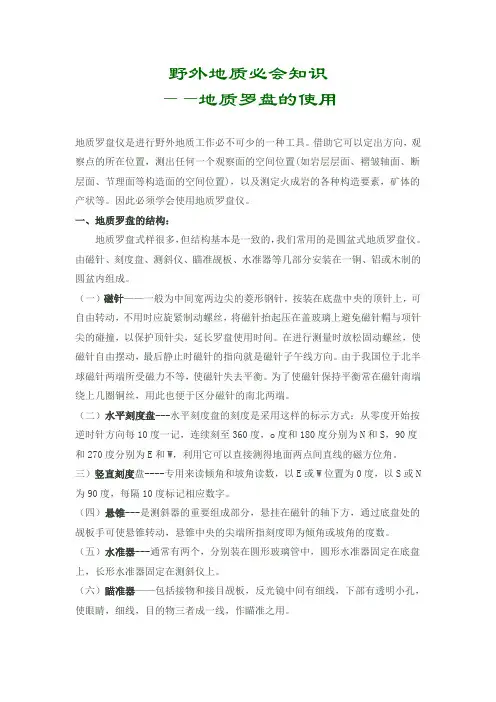

野外地质必会知识——地质罗盘的使用
野外地质必会知识——地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成。
（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。
在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。
由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零度开始按逆时针方向每10度一记，连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。
三）竖直刻度盘----专用来读倾角和坡角读数，以E或W位置为0度，以S或N 为90度，每隔10度标记相应数字。
（四）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
再来看看实物:不太喜欢用哈尔滨出产的罗盘，总感觉它的磁针固定螺旋（9）太小，不好用！二、地质罗盘的使用方法（一）在使用前必须进行磁偏角的校正。
地质罗盘的使用方法和介绍
精心整理地质罗盘目录原理地质罗盘上有一个指针，用它指明次子午线的方向，可以粗略确定目标相对于磁子午线的方位角，并利用水准器装置测其垂直角（俯角或仰角）以确定被测物体所处的位置。
编辑本段详细资料一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或S，90度，以S处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。
（六）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。
偏为(方位南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻璃上的细丝，对目觇板小孔等连在一直线上，同时使底盘水准器水泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。
(若指针一时静止不了，可读磁针摆动时最小度数的二分之一处，测量其它要素读数时亦同样)。
若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进行瞄准时，指北针读数表示测者位于测物的什么方向，此时指南针所示读数才是目的物位于测者什么方向，与前者比较这是因为两次用罗盘瞄准测物时罗盘之南、北两端正好颠倒，故影响测物与测者的相对位置。
为了避免时而读指北针，时而读指南针，产生混淆，放应以对物觇板指着握。
岩层倾向——是指岩层向下最大倾斜方向线在水平面上的投影，恒与岩层走向垂直。
测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩层的倾向。
地质罗盘原理及使用
地质罗盘原理及使用地质罗盘是一种用于测量地球磁场方向的仪器，常用于地质勘探、地球物理研究和导航等领域。
地质罗盘的工作原理基于磁针的指向特性以及地球磁场的存在。
地球磁场是由地球内部的液态外核产生的，其方向和强度在地球表面会有所变化。
地质罗盘利用磁针的指向特性，指示出地球磁场的方向，从而提供了测量方向的工具。
地质罗盘一般包括一个磁针，一个罗盘座和一个刻度盘。
磁针会受到地球磁场的作用而指向地磁南极，而罗盘座则允许磁针在水平面上旋转。
地质罗盘使用时需要找到一个较为平稳的位置，使其能够旋转自由。
使用者可以通过观察磁针的指向来判断其所处的方位角。
为了提高测量的精度，地质罗盘通常会进行校准，以确保磁针的指向准确。
在地质勘探中，地质罗盘被广泛用于测量地层及岩石的磁性特性。
地磁场的变化可以反映地下岩层的性质和构造，通过测量地磁场的变化，可以推断出地下潜在的矿产资源、岩石构造和地层分布等信息。
地质罗盘在这些测量过程中扮演着关键的角色。
此外，地质罗盘还被用于进行导航和定位。
地球磁场的方向和强度在不同地点会有所变化，利用地质罗盘可以确定所处位置的方位角。
在野外工作中，地质罗盘可以帮助测量者确定自己所处位置的大概方向和距离，提供导航指引。
在使用地质罗盘时，需要注意几个关键点。
首先，地质罗盘应远离磁性物体，如铁制物品、电子设备等，以免其产生干扰。
其次，悬挂仪器时应保持水平，以确保磁针能够自由旋转。
最后，地质罗盘的读数应该经过校准，以确保测量的准确性。
总结起来，地质罗盘是一种测量地球磁场方向的仪器，常用于地质勘探和导航等领域。
它的工作原理基于磁针的指向特性和地球磁场的存在。
地质罗盘使用时需要平稳的位置、校准和避免磁性物体干扰。
通过使用地质罗盘，我们可以获取地下岩层、矿产资源和地表位置的相关信息。
地质罗盘在地质科学和定位导航中扮演着重要的角色。

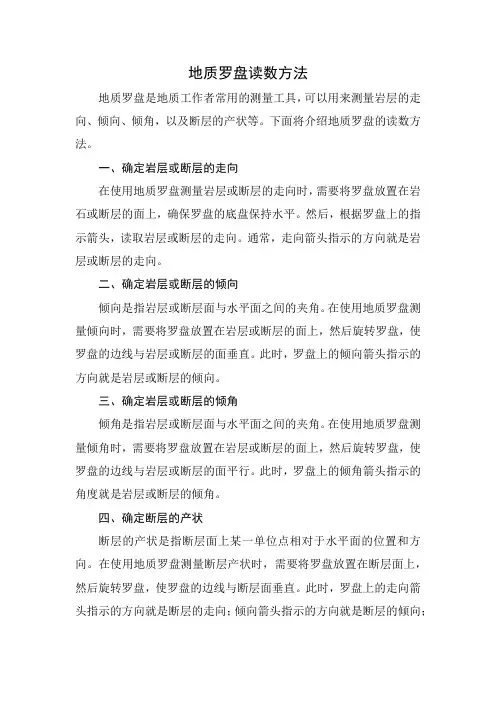

地质罗盘读数方法
地质罗盘读数方法地质罗盘是地质工作者常用的测量工具，可以用来测量岩层的走向、倾向、倾角，以及断层的产状等。
下面将介绍地质罗盘的读数方法。
一、确定岩层或断层的走向在使用地质罗盘测量岩层或断层的走向时，需要将罗盘放置在岩石或断层的面上，确保罗盘的底盘保持水平。
然后，根据罗盘上的指示箭头，读取岩层或断层的走向。
通常，走向箭头指示的方向就是岩层或断层的走向。
二、确定岩层或断层的倾向倾向是指岩层或断层面与水平面之间的夹角。
在使用地质罗盘测量倾向时，需要将罗盘放置在岩层或断层的面上，然后旋转罗盘，使罗盘的边线与岩层或断层的面垂直。
此时，罗盘上的倾向箭头指示的方向就是岩层或断层的倾向。
三、确定岩层或断层的倾角倾角是指岩层或断层面与水平面之间的夹角。
在使用地质罗盘测量倾角时，需要将罗盘放置在岩层或断层的面上，然后旋转罗盘，使罗盘的边线与岩层或断层的面平行。
此时，罗盘上的倾角箭头指示的角度就是岩层或断层的倾角。
四、确定断层的产状断层的产状是指断层面上某一单位点相对于水平面的位置和方向。
在使用地质罗盘测量断层产状时，需要将罗盘放置在断层面上，然后旋转罗盘，使罗盘的边线与断层面垂直。
此时，罗盘上的走向箭头指示的方向就是断层的走向；倾向箭头指示的方向就是断层的倾向；倾角箭头指示的角度就是断层的倾角。
五、在使用地质罗盘测量时，需要注意以下几个方面1．确保罗盘的底盘保持水平，以免影响测量结果的准确性。
2．在旋转罗盘时，要轻缓、稳定，避免用力过猛或摇晃导致测量结果不准确。
3．在读取走向、倾向和倾角时，要仔细核对罗盘上的指示箭头和刻度，确保读数的准确性。
4．在测量过程中，要保持罗盘的位置固定，避免移动或震动影响测量结果的准确性。
5．如果测量结果存在误差或疑问，需要及时进行复测或请专业人员进行校验。
总之，地质罗盘是地质工作者常用的测量工具，可以用来测量岩层的走向、倾向、倾角，以及断层的产状等。
在使用地质罗盘时，需要注意细节和技巧，以确保测量结果的准确性和可靠性。
罗盘使用(测方位、坡度角、岩层产状)及地形图
地质罗盘的运用地质罗盘用处广泛,借助它可以肯定方位.测量地形坡度.测量各类面状要素(如岩层层面.褶皱轴面.断层面.节理面)和线状要素（如褶皱枢纽.线理.断层擦痕等）的产状等,以肯定各类构造面和构造线的空间地位,是进行野外埠质工作必备对象.是以必须学会运用地质罗盘仪.一.熟悉地质罗盘地质罗盘式样许多,但构造大同小异,重要功效也都雷同.其构造如图1所示.磁针——因为我国位于北半球磁针两头所受磁力不等,使磁针掉去均衡.为了使磁针保持均衡常在磁针南端S绕上几圈铜丝,用此也便于区分磁针的南北两头.刻度环---程度刻度盘的刻度是采取如许的标示方法：从零度开端按逆时针偏向每10°一记,持续刻至360°,0°和180°分离为N和S,90°和270°分离为E和W,运用它可以直接测图1 罗盘构造图得地面两点间直线的磁方位角.角度刻度环----专用来读倾角和坡角指数.水准器---平日有两个,分离装在圆形玻璃管中,圆形水准器固定在底盘上,长形水准器固定在测斜仪上.二.罗盘方位与校订方位是指在程度面内,一点（未知点）在另一点（已知点）的偏向.方位划定正南偏向为0°,正东偏向为90°,正南偏向为 180°,正西偏向为270°,在程度面内顺时针偏向扭转一圈为360°.如方位角为60°,即为北东偏向,平日可直接写为360°.若方位角为210°,即为南西偏向,可直接写为210°.有时也用象限角暗示,即用北.南两个基准,分为北东.北西.南东.南西四个象限.若方位角为60°,用象限角暗示为N60°E;若方位角为210°,用象限角暗示为S210°W.欲知此方位,必须有一个参照点或参照偏向,也即基准点或基准偏向.方位角是在程度面内测出由已知点向未知点的连线偏向与基准偏向的夹角,如图2所示.图2 磁偏角及其校订示意图基准方位有两种：一种是真南偏向,即地北极偏向,也叫真子午线偏向;另一种是磁南偏向,即地球的磁北极偏向,也叫磁子午线偏向.地球的两极与地球磁场的两极其实不重合.出于平日习惯和便利运用斟酌,基准方位一般采取真南偏向.罗盘出厂时,其0°刻度一般在长照准合页的偏向.而罗盘的指针为磁针,其老是指向磁南南偏向而保持不动.当将罗盘顺时针偏向扭转时（与方位角的计量偏向一致）,磁针却相对逆时针偏向扭转,是以必须将罗盘刻度环刻划数值按逆时针偏向标识表记标帜.一般情形下,地球上的某点的磁子午线其实不与真子午线重合,磁南偏向偏离真南偏向的角度叫做磁偏角,一般以i暗示.假如磁南偏向在真南偏向以东,叫做东偏,划定为正角;假如磁南偏向在真南偏向以西叫做西偏,划定为负角,见图2.当罗盘长照准合页指向磁南偏向时,磁针指向0°,这时罗盘测量的是磁方位角.当罗盘长照准合页指向真南偏向时,磁针仍指向磁南南偏向其实不指向0°,罗盘测量的仍是磁方位角,必须运用关系式：α=αm±i（α为真方位角,αm为磁方位角,i为磁偏角）进行换算,才干得到真北的0°方位角.以此类推,其他方位的测量也要经由如斯换算.是以若要快速获得真方位角,必须进行罗盘校订.罗盘校订的办法是东偏若干度,则将刻度环顺时针扭转若干度;西偏若干度,则将刻度环逆时针扭转若干度.若东偏5°,则将5°刻划线调至瞄准罗盘北端标识表记标帜线即可,见图3红线所示.校订前,0°位于照准点或长照准中间合页中间线的地位;校订后,0°已调离照准点或长照准中间合页中间线的地位.如北京地区西偏5°50′,则将355°10′刻划线调至瞄准北端标识表记标帜线即可.经校订后磁偏角的罗盘可直接用于测量方位角.图3 罗盘校订后三.地质罗盘用处1．测量方位角对于不雅测者而言,方位有两个,一是不雅测点（未知点）相对于某一点（已知点）的方位,另一个是某一点（未知点）相对于不雅测者点（已知点）的方位,二者相差180°.当被测目标高于不雅测者时,不雅测者可将长照准合页指向目标,并略向上抬起,保持罗盘底盘程度（圆水准居中）,将反光镜向上抬起,使目标经由过程长照准合页中线投影到反光镜中线上,如图4上图所示.1保持罗盘底座程度.2使目标经由过程长照准合页落在反光镜的中间线上.3在这种情形下,当测量目标地点方位时,读罗盘北针;当测量不雅察者方位时,读罗盘南针.1保持罗盘底座程度.2经由过程短照准合页上的小孔和罗盘反光镜椭圆不雅察远方目标.3 在这种情形下,当测量目标地点方位时,读罗盘南针;当测量不雅察者方位时,读罗盘北针.图4 测量方位示意图磁北针所指的刻度老是长照准合页所指的方位,这时应为目标点相对于不雅测者的方位;磁南针所指的刻度老是反光镜所指的方位,这时应为不雅测者相对于目标点的方位.当被测目标低于不雅测者时,不雅测者可将长照准合页指向本身,并略向上抬起,保持罗盘程度,将反光镜抬起,使不雅察者在反光镜内亦可看到刻度环.从短照准合页的中孔,经由过程椭圆孔,看到远方目标的方位,如图4下图所示,这时磁北针所指的刻度即为不雅测者相对于目标点的方位,磁南针所指的刻度即为目标点相对于不雅测者的方位.2．测量面状要素产状图5 面状要素的产状三要素面状要素产状可用走向.偏向和倾角三要素暗示,如图5.测量岩层走向时,可选择一代表性的面,将罗盘长边（即侧边）平行于走向线并紧贴于面上,并使罗盘程度,此时南北针两头的指数都为走向方位角,如图6所示.测量要点：将罗盘侧边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针和磁南针指数均是待测面走向.走向线图6 测量竖直面走向示意图测量偏向时,可将罗盘盖（带反光镜一侧）紧贴于待测面上,并使罗盘程度,如图7所示,长照准合页即指向岩层偏向的偏向,这时罗盘的磁针北针所指的刻度即为待测面的偏向.个体情形下,罗盘在待测面底面测量时,反光镜一侧指向偏向偏向,此时磁南针所示的刻度为待测面的偏向.走向线真倾斜线倾向线图7 测量竖直面偏向示意图测量要点：将罗盘反光镜边紧贴于待测面上;保持罗盘底座程度;此时罗盘磁北针指数是待测面偏向.测量倾角时,将罗盘长边平行于真竖直线（即倾角最大偏向）并紧贴于待测面上,保持罗盘竖立,迁移转变长水准使水泡居中,此时竖直刻度盘上的读数(锐角)即为倾角,见图8.走向线真倾斜线图8 测量竖直面倾角示意图测量要点：将罗盘正面紧贴于待测面上,长水准朝下;使罗盘底座竖立,即平行于真竖直线;迁移转变长水准使其水泡居中;此时角度刻度盘上的刻度即为倾角.3．测量线状要素产状线状要素的产状是用倾伏向和倾伏角或侧伏向和侧伏角来暗示,见图9.线状要素的倾伏向市指在经由过程该线状构造的铅直平面内,指导该线状要素向下竖直的程度投影偏向.线状构造与程度面的夹角称为倾伏角.线状要素的侧伏向是指线状要素与其地点的平面内的走向线夹角较小的一侧平面的走向偏向.侧伏角是指线状要素与其地点平面走向线间较小的夹角（锐角）.倾伏向倾伏角倾伏向侧伏角图9 线状要素产状要素线状要素的倾伏向和倾伏角要在铅直面内测量.实测办法是借助野外记录本,将记录本的一长边紧贴于线状构造上,然后使记录本竖立.测量倾伏向时,将罗盘正面（长边）紧贴于记录本的一正面上,并使罗盘程度,当长照准合页指向线状构造的倾伏向时,磁北针所指的刻度即为倾伏向,见图10,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄上并保持罗盘底座程度;若长照准合页指向倾伏向一侧,则罗盘磁北针指数即为倾伏向.若反光镜指向倾伏向一侧,则罗盘磁南针指数为倾伏向.测量倾伏角是,将罗盘正面（长边）紧贴于记录本的上边,并使罗盘竖立,迁移转变长水准,并使水泡居中,此时角度刻度盘的读数即为倾伏角,见图11,测量要点如下：将野外记录薄一边紧贴于被测线状要素上;保持野外记录薄竖立,将罗盘一侧紧贴于野外记录薄正面上,长水准鄙人方,并保持罗盘底座竖立;迁移转变长水准,使其水泡居中,读取角度刻度盘上的刻度,即为倾伏角.倾伏向倾伏角图10 测量倾伏向示意图倾伏向倾伏角图11 测量倾伏角示意图4．测量坡度角不雅测者手持罗盘,并使底盘处于竖立状况,打开长照准合页,使其与底盘平行,并使短照准合页与其垂直,迁移转变反光镜,使其与底盘大致呈45°夹角,在远处选一高度与不雅测和眼睛高度根本一致的目标,经由过程短照准合页,再穿过椭圆孔不雅测目标,同时迁移转变长水准使水泡居中（在反光镜中不雅察）.此时,长水准所指的角度刻度盘上的角度即为坡度较,见图12.测量要点：保持罗盘底座竖立;经由过程长照准合页上的小孔和罗盘反光镜上的椭圆孔不雅察远方目标;迁移转变长水准使其水泡居中;读取角度刻度盘上的刻度,即为坡角.图12 测量斜面坡角示意图四.运用地质罗盘留意事项1．运用和保管地质罗盘要留意以下几点：防止其与铁成品接触,以免磁针掉去磁性;不克不及受潮,以防磁针或顶针生锈不克不及灵巧迁移转变;用完后要锁定磁针固定器,以防磁针自由迁移转变磨损顶针.2．在测量方位时,无论长照准合页指向何方,假如要测长照准合页所指的偏向,就读磁北针所指刻度;假如要测反光镜一侧所指的偏向,就要读磁南针所指的刻度.3．在测量方位.走向.偏向.倾角和倾伏向时,必定要保持罗盘程度（圆水准器水泡居中）,如许磁针才干自由摆动.4．在测量坡度较.倾角和倾伏角时,务须要保持罗盘竖立,长水准器水泡居中,如许测量的角度才比较精确.5．当面状要素凸凹不服或线状要素弯曲不直时,要设法取其整体真正的方位,而不要受局部所干扰,这时记录本是经常运用的借助对象.地形图的运用地形图是按必定比例,将地形升沉状况.水系.交通网.居平易近点及地形.地物的散布地位,以划定的符号标在平面上的一种图件.地形的升沉形态是用等高线来暗示的,等于按照选定的比例,以等高间距高度的程度面与地面的交线的垂直投影所得的等高曲线来暗示.等高线是封闭曲线.两条等高线的间距是随地形的坡度而变更的,坡度越陡,线距越小;坡度越缓,线距越大.一.地形图的类型地形图一般按比例尺大小分为如下几类：1．大比例尺地形图：包含1:5000.1:2000及1:1000等几种比例尺的地形图.1:5000比例尺地形图经常运用于各类工程勘察.筹划的初步设计和筹划的比较,也用于地盘整顿和浇灌网的筹划.地质勘察成果的填绘和矿藏量的盘算等.1:2000和1:1000比例尺地形图,重要供各类工程扶植的技巧设计.施工设计及工业企业的具体筹划之用.须要在图纸上肯定重要建筑物.运输线路及工程管线的地位,有时还用来拟定施工测量的掌握网,因而规模比初步设计阶段要小,而具体程度和精度请求较高.2．中比例尺地形图：包含1:50000和1:10000等几种比例尺的地形图.重要用于地质普查填图.详查.水文工程的水源勘测等.3．小比例尺地形图：包含1:100000及更小比例尺的地形图.重要用于地质路线普查和区域地质测量等.二.地形图的分幅及编号地形图分幅的办法有正方形法和梯形法. 一般大比例尺地形图多采取正方形法,中小比例尺地形图都采取梯形法.各类比例尺的国度基当地形图的图幅是百万分之一的图幅为基本的.百万分之一的图幅大小和编号国际同一划定.百万分之一地形图的分幅是从地球赤道(纬度0)起,分离向南北两极,每隔纬差4°为一横行,依次以字母A,B,C,D,…,V暗示;由经度180°起,自西向东每隔经差6°为一纵列,依次用数字1,2,3,…,60暗示.如图1所示为东半球北纬1:100万地图的国际分幅和编号.每幅图的编号,先写出横行的代号,后面写出纵列的代号.如北京某处的纬度为北纬39°56’,经度为东经116°22’,其地点的1:100万比例尺图的图幅号是J-50或10-50.图1 百万分之一图幅及编号再持续细分时,曩昔和如今采取的办法不一样,斟酌到如今两种分幅办法的地形图均在运用,是以将两种办法均作以介绍.1．曩昔采取的分幅办法曩昔百万分之一的图幅按照国际同一划定编号,其他比例的地形图的分幅及编号由我国自行划定.百万分之一的图幅可分离分成4幅五十万分之一.36幅二十万分之一的图幅和144幅十万分之一的图幅.其分幅和编号的准则见图2和表1.表1 1:1000000~1：100000图幅分幅及编号一览表比例尺图幅规模编号规矩编号举例附注纬度经度1:1000000 4°6°横行A-V或1.2…纵列1-60 K-50或11-50 国际划定1:500000 2°3°百万分之一图幅后加甲.乙.丙丁K-50-丁1/4百万幅1:200000 40°1°五十万分之图幅后加(1).(2)-(36)或百万分之图幅后加(1).(2)-(36)K-50-丁-(36)或K-50-(36)1/36百万幅1:100000 20°30°二十万分之图幅后加1.2.3.…144或百万分之一图幅后加1.2.3 (144)K-50-丁-(36)-144或K-50-(36)-1441/144百万幅图2 1/100万~1/10万地形图分幅及编号再以十万分之一的图幅为基本,可依次划定五万分之一.二万五千分之一.万分之一及五千分之一比例尺地形图的分幅及编号,见图3.图3 1/100000~1/5000地形图分幅及编号2．如今采取的分幅办法如今广泛采取国际同一的分幅办法.1:100万.1:50万.1:25万.1:10万.1:5万.1:2.5万.1:1万和1:5000八种地形图构成了国度基当地形图的完全系列.国度基当地形图按同一划定的经差和纬差进行分幅,每幅图的内图廓都有经纬线构成,并均在1:100万地形图编号的基本上,树立各级比例尺地形图的图幅编号体系.分幅和编号的准则见图4和表2.在图幅编号中,分离以B.C.D.E.F.G.H代表1：50万至1:5000的七种比例尺.在国际1:100万地形图中对每一种比例尺的图幅进行行和列划分,从北到南数行,从西到东数列,行和列都取三位数字暗示.每一中比例尺的图幅和编号规矩是：在“百万分之一图幅编号”后加“代表比例尺的字母”加“行数”加“列数”.例如：在国际1:100万图幅K50中,第2行第3列的1:25万比例尺地形图的编号为K50C002003.图4 如今采取的地形图分幅及编号三.地形图运用1．地形图的定向在野外运用地形图前,经常须要起首使地形图的方位与实地的地里方位相一致.一般运用罗盘或特定的地形物来达到使地形图定向的目标.在地形图中,图廓纵边一般是真子午线偏向,同时图中一般亦给定了磁子午线偏向及磁偏角.坐标网格和子午线收敛角.子午线收敛角时坐标纵线与真子午线的夹角.坐标网格为正方形,一般大小为2cm×2cm,又称方里网.在地形图定向时,起首打开已作磁偏角校订的罗盘,并置于平放的地形图上,将罗盘的长边平行于代表真子午线的偏向,使罗盘及地形图程度;然后将罗盘和地形图一路迁移转变,至磁北针指向罗盘的0°地位为止,此时地形图定向以告停滞,见图5.可目估对比图与现实地形地物之间方位进行检讨.定向步调：保持地形图程度,大致使地形图上端朝向北;将罗盘睁开,平放于地形图上,运用其一边与地形图的一侧鸿沟重合,长照准合页指向地形图北的偏向;将地形图和罗盘一路迁移转变,使磁针北针指向0°,此时地形图定向完毕.图5 地形图的定向2．在地形图上定地质点野外工作,无论是线路地质查询拜访.地质测量,照样矿产查询拜访等工作,都须要在地形图上肯定各类性质地质点的地位,一般称作定地质点.有时经常要肯定本身地点的地位或者肯定地形地物在地形图上所标定的地位,也须要定点.在地形图上定地质点时,除请求地质现象不雅察精确无误外,还请求将欲定点的现实地位精确地填绘在地形图上.这就请求闇练地断定地形图上所标绘的地形地物符号,将一张平面的地形图算作是山峦升沉.沟谷交织的活泼画面,如许在图上才干精确地断定各类地形单元间的互相地位关系.一般是直接不雅察四周地形地物的分步特点,与图面地形相对比,来肯定欲定点在图上的地位.也可以用已知的地形地物进行后方交汇,从而肯定我们本身地点的地位并将其定在图上.但是精度请求比较高的大比例尺地质测量时,必须用经纬仪将地质点定在地质图上,并在现实地位上钉上木桩作为标识表记标帜.假如所用地形图比较精确,运用四周地物.地形定点,既精确又便利.例如在道路交叉.公路.河道拐弯.村庄.衡宇.桥梁.水坝等显著特点地物邻近定地质点时,起首将地形图定向,将现实地物与地形图上的标识表记标帜一一对应.目估地质点与地物之间的距离,就可便利而精确地定出地质点在图上的地位.当四周的地形特点不太显著又无显著地物可参照时,可用后方交汇法,见图6,来肯定我们地点点在地形图上的地位.起首要肯定实地较显著的２至３个目标,并且在地形图上可以或许精确找到,作为已知点.两个已知点与我们地点的点连线最好近于直交.用罗盘精确测定我们地点点对应于两个已知点的方位,然后用量角器在图上画出方位线,二线之交点应当是我们地点的点.最后用第三个已知目标点进行检讨.三条方位线应交于同一点上,假如不交于一点,便消失误差三角形,三角形过大就超出了误差规模.图6 后方交会法定点原则：选择2~3个目标显著,且在地形图上可以或许精确找到的已知方位的点;目标不克不及距不雅察者太远;两目标与不雅察者的连线交角应大于30°,以60°~120°为最佳;有前提的话选择第三点进行校订.四.留意事项运用后方交汇法应留意以下几点：1．选择的已知点在图上的地位必须精确认定,点位明白,最好是三角点.有标高的山岳等.2．所选的显著目标不要相距太远,不然测量方位的误差影响就会很大.罗盘事先要做磁偏角校订或者读数中校订.3．选择三点交汇,其间夹角最好不小于30°.4．方位角最许多多少测几回取其平均值.在图上画方位线时要精确,铅笔要稍硬.削细,画的要轻.5．后方交汇法消失误差的身分比较多,即使运用该法定点,最好还需运用四周地形进行校订.全球定位体系（GPS）的运用一.GPS简介Global Position System,简称（GPS）,它是美国研制的导航.授时和定位体系.它由空中卫星.地面跟踪监测站.地面卫星数据注入站.地面数据处理中间和数据通信收集等部分构成.用户只需购置GPS吸收机,就可享受免费的导航.授时和定位办事.全球定位体系技巧现广泛运用于农业.林业.水利.交通.航空.测绘.安然防备.军事.电力.通信.城市治理等部分.GPS体系包含三大部分：空间部分—GPS卫星星座;地面掌握部分—地面监控体系;用户装备部分—GPS旌旗灯号吸收机.二.运用指南GPS作为野外定位的最佳对象,在户外活动中有广泛的运用,如今我来谈一些GPS运用办法和经验.起首大家要弄清运用GPS时常碰着的一些术语：1．坐标(coordinate)有2维.3维两种坐标暗示,当GPS可以或许收到4颗及以上卫星的旌旗灯号时,它能盘算出当地的3微坐标：经度.纬度.高度,若只能收到3颗卫星的旌旗灯号,它只能盘算出2维坐标：精度和纬度,这时它可能还会显示高度数据,但这数据是无效的.大部分GPS不但能以经/纬度(Lat/Long)的方法,显示坐标,并且还可以用UTM(Universal Transverse Mercator)等坐标体系显示坐标但我们一般照样运用LAT/LONG体系,这主如果由你所运用的地图的坐标体系决议的.坐标的精度在Selective Availability(美国防部为减小GPS精确度而实行的一种措施)打开时,GPS的程度精度在100-50米之间,视接收到卫星旌旗灯号的若干和强弱而定,若依据GPS的指导,说你已经到达,那么四周看看,应当在大约一个足球场大小的面积内发明你的目标的.在SA封闭时(今朝是很少见的,但美当局筹划未来撤消SA),精度能达到15米阁下.高度的精确性因为体系构造的原因,更差些.经纬度的显示方法一般都可以依据本身的快活爱好选择,一般有"hddd.ddddd","hddd*mm.mmm"","hddd*mm"ss.s"""(个中的“*”代表“度”,以下同)地球子午线长是39940.67公里,纬度转变一度合110.94公里,一分合1.849公里,一秒合30.8米,赤道圈是40075.36公里,北京地区在北纬40度阁下,纬度圈长为40075*sin(90-40),此地经度一度合276公里,一分合1.42公里一秒合23.69米,你可以选定某个显示方法,并把列位数字转变一对应地面移动若干米记住,如许能在经纬度和现实里程间树立个精确的对应.大部分GPS都有盘算两点距离的功效,可给出两个坐标间的精确距离.高度的显示会有英制和公制两种方法,进GPS的SETUP页面,设置成公制,如许在其他象速度.距离等的显示也都邑成公制的了.2．路标(Landmark or Waypoint)GPS内存中保管的一个点的坐标值.在有GPS旌旗灯号时,按一下"MARK"键,就会把当前点记成一个路标,它有个默认的一般是像"LMK04"之类的名字,你可以修正成一个易认的名字(字母用高低箭头输入),还可以给它选定一个图标.路标是GPS数据焦点,它是构成“路线”的基本.标识表记标帜路标是GPS重要功效之一,但是你也可以从地图上读出一个地点的坐标,手工或经由过程盘算机接口输入GPS,成为一个路标.一个路标可以未来用于GOTO功效的目标,也可以选进一条路线Route,作为一个支点.一般GPS能记录500个或以上的路标.3．路线(ROUTE)路线是GPS内存中存储的一组数据,包含一个起点和一个终点的坐标,还可以包含若干中央点的坐标,每两个坐标点之间的线段叫一条“腿”(leg).罕有GPS 能存储20条线路,每条线路30条“腿”.各坐标点可以从现有路标中选择,或是手工/盘算机输入数值,输入的路点同时作为一个路标(Waypoint/Landmark)保管.现实上一条路线的所有点都是对某个路标的引用,比方你在路标菜单下转变一个路标的名字或坐标,假如某条路线运用了它,你会发明这条线路也产生了同样的变更.可以有一条路线是“活泼”(Activity)的.“活泼”路线的路点是导向功效的目标.4．进步偏向(Heading)GPS没有指北针的功效,静止不动时它是不知道偏向的.但是一旦动了起来,它就能知道本身的活动偏向.GPS每隔一秒更新一次当前地点信息,每一点的坐标和上一点的坐标一比较,就可以知道进步的偏向,请留意这其实不是GPS头指的偏向,它白叟家是不知道本身的脑壳和活动路线是成若干度角的.不合GPS关于进步偏向的算法是不合的,根本上是比来若干秒的进步偏向,所以除非你已经走了一段并仍然在走直线,不然进步偏向是不精确的,尤其是在拐弯的时刻你会看到数值在变个不断.偏向的是以若干度显示的,这个度数是手表表盘朝上,12点指向南边,顺时针转的角度.有许多GPS还可以用指向罗盘和标尺的方法来显示这个角。
地质罗盘仪使用方法
地质罗盘仪使用方法地质罗盘仪是一种用于测量地球磁场的仪器，广泛应用于地质、地理、测绘等领域。
它可以帮助实地勘查人员确定地质方向、测量结构面倾角和判断地层的倾向等。
使用地质罗盘仪前，我们需要了解仪器的结构和使用方法，接下来我将详细介绍。
一、地质罗盘仪结构地质罗盘仪通常由罗盘仪本体、支撑脚和水平气泡仪等部分组成。
其中，罗盘仪本体是最重要的部分，它包括罗盘盘、磁针、标尺和刻度盘等。
磁针是罗盘仪的核心，指示地球磁场的方向。
标尺和刻度盘用来读取和记录磁针的方向和角度。
二、地质罗盘仪使用方法1. 放置罗盘仪在使用地质罗盘仪前，首先需选择一个水平平整的地方放置罗盘仪。
保证罗盘仪放置平稳，以避免读数时的误差。
2. 标定罗盘仪使用地质罗盘仪前需要进行标定。
标定有两种方法，分别是正震动方法和指北针法。
正震动方法：将地质罗盘仪静置在地面或桌面上，进行一定时间的正震动（即顺时针和逆时针旋转罗盘盘），使罗盘盘中的磁针解除磁定位，保证磁针能自由转动。
震动后，罗盘针会逐渐稳定，并指向地球的磁北方向。
指北针法：将地质罗盘仪放置在平稳的地面上，将指北针置于罗盘仪上，并根据指北针上的刻度调整磁针的指向。
3. 衡量方位角衡量方位角是地质罗盘仪的基本功能之一。
在使用地质罗盘仪衡量方位角时，首先需要校正罗盘仪的靶线与磁针的指向。
将罗盘仪对准目标物，通过转动罗盘盘上的刻度盘，使磁针与靶线重合。
4. 衡量倾角地质罗盘仪还可以测量物体的倾角。
测量倾角时，首先将罗盘仪放置在物体上，通过转动罗盘盘，使磁针指向罗盘刻度盘上的零刻度线。
然后通过观察磁针的指向，即可读取物体的倾角。
5. 记录测量结果测量完成后，需记录下测量结果以备后续使用。
记录内容应包括方位角、倾角、记录时间和具体测量位置等。
三、注意事项1. 使用地质罗盘仪前，需保持仪器的干净和整洁，避免磁性杂质对磁针指向的干扰。
2. 地质罗盘仪在使用时需避免接触金属物体，以免发生磁场干扰。
3. 在进行精确测量时，应尽量选择远离电器和大型金属物体的地点。
三维地质罗盘使用方法
三维地质罗盘使用方法
三维地质罗盘是一种用来测量地球表面的地质构造的仪器。
以下是使用三维地质罗盘的一般步骤：
1. 准备工作：确保三维地质罗盘的电池充电，并校准仪器。
校准即校正仪器的方向朝向。
校准通常需要放置仪器在水平位置上，并按照仪器的使用说明进行操作。
2. 定位：找到需要测量的位置。
这可以是一个断层、褶皱或其他地质构造。
3. 定义基准参考点：在地质结构附近找到一个可以作为参考的稳定位置。
这可以是一块平面的地表或一个稳定的地质特征。
4. 安装三维地质罗盘：将罗盘固定在一个稳定的支架上，确保它水平且稳定。
5. 记录起始方向：在罗盘上记录起始方向。
根据仪器的设计，可能需要对应改变仪器上的参数。
6. 测量方向：选择一条测量线，在基准参考点上放置三维地质罗盘，确保仪器朝上，并与仪器对齐。
根据仪器的指示，记录测量方向。
7. 移动至下一个位置：移动到下一个测量点，并重复步骤6。
根据需要，可以在地球表面上划线纪录，以标记测量线。
8. 数据处理：将收集到的测量数据导入计算机软件中进行数据处理和分析。
这可以包括计算角度、斜度或其他地质参数。
以上是一般的使用步骤，具体的操作方法可能因不同的三维地质罗盘型号和生产商而有所不同。
因此，在使用三维地质罗盘之前，最好详细阅读产品手册并遵循制造商的建议。
详细地质罗盘的使用方法(经典)
地质罗盘仪是进行野外地质工作必不可少的一种 工具。借助它可以定出方向，观察点的所在位置， 测出任何一个观察面的空间位置(如岩层层面、褶 皱轴面、断层面、节理面……等构造面的空间位 置)，以及测定火成岩的各种构造要素，矿体的产 状等。因此必须学会使用地质罗盘仪。
一
地质罗盘基本结构
（一）磁针——一般为中间宽两边尖的菱形钢针， 按装在底盘中央的顶针上，可自由转动，不用时应 旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针 帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用 时间。在进行测量时放松固动螺丝，使磁针自由摆 动，最后静止时磁针的指向就是磁针子午线方向。 由于我国位于北半球磁针两端所受磁力不等，使磁 针失去平衡。为了使磁针保持平衡常在磁针南端绕 上几圈铜丝，用此也便于区分磁针的南北两端。
测量时将罗盘长边与层面紧贴，然后转动罗盘， 使底盘水准器的水泡居中，读出指针所指刻度即 为岩层之走向。 因为走向是代表一条直线的方向，它可以两 边延伸，指南针或指北针所读数正是该直线之两 端延伸方向，如NE30度与SW210度均可代表该岩层 之走向。
岩 层 产 状 及 其 测 量 方 法
岩层倾向——是指岩层向下最大倾斜方向线在水 平面上的投影，恒与岩层走向垂直。
3．岩层倾角的测定
岩层倾角是岩层层面与假想水平面间的最大夹角， 即真倾角，它是沿着岩层的真倾斜方向测量得到的， 沿其它方向所测得的倾角是视倾角。视倾角恒小于 真倾角，也就是说岩层层面上的真倾斜线与水平面 的夹角为真倾角，层面上视倾斜线与水平面之夹角 为视倾角。野外分辨层面之真倾斜方向甚为重要它 恒与走向垂直，此外可用小石于使之在层面上滚动 或滴水使之在层面上流动，此滚动或流动之方向即 为层面之真倾斜方向。 测量时将罗盘直立，并以长边靠着岩层的真倾 斜线，沿着层面左右移动罗盘，并用中指搬动罗盘 底部之活动扳手，使测斜水准器水泡居中，读出悬 锥中尖所指最大读数，即为岩层之真倾角。
地质罗盘的使用方法
地质罗盘的使用地质罗盘仪是进行野外地质工作必不可少的一种工具。
借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置），以及测定火成岩的各种构造要素，矿体的产状等。
因此必须学会使用地质罗盘仪。
一、地质罗盘的结构：地质罗盘式样很多，但结构基本是一致的,我们常用的是圆盆式地质罗盘仪。
由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安装在一铜、铝或木制的圆盆内组成.（一）磁针——一般为中间宽两边尖的菱形钢针，按装在底盘中央的顶针上，可自由转动,不用时应旋紧制动螺丝,将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞,以保护顶针尖，延长罗盘使用时间.在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向.由于我国位于北半球磁针两端所受磁力不等,使磁针失去平衡。
为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。
（二）水平刻度盘-——水平刻度盘的刻度是采用这样的标示方式:从零度开始按逆时针方向每10度一记,连续刻至360度，o度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角.(三)竖直刻度盘—---专用来读倾角和坡角读数,以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。
（四）悬锥——-是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动,悬锥中央的尖端所指刻度即为倾角或坡角的度数。
（五）水准器—-—通常有两个,分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上.(六）瞄准器-—包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛,细线，目的物三者成一线，作瞄准之用。
二、地质罗盘的使用方法在使用前必须进行磁偏角的校正。
因为地磁的南、北两极与地理上的南北两极位置不完全相符,即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角.地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。
详细地质罗盘的使用方法(经典)
熟悉角度刻度的读法，一般以正 北为基准线，顺时针旋转度数增 加，最大角度为90°。
在读数时，应注意磁针所指的 方向与刻度盘上相应度数对齐 ，以确保读数的准确性。
04
实地测量步骤与方法
确定测点位置和方向
选择具有代表性的测点
在地质勘查中，选择具有代表性的测 点至关重要，这有助于准确了解区域 地质构造和地层情况。
倾斜刻度
用于测量地层的倾角，即 地层与水平面之间的夹角。
刻度线
精细的刻度线有助于准确 读取测量值。
外壳部分
01
02
03
04
罗盘盒
保护内部零件的外壳，通常由 金属或塑料制成，具有一定的
强度和防水性能。
盖玻璃
覆盖在刻度盘上方的透明玻璃 ，保护刻度盘不受损坏，同时
方便观察者读取数据。
瞄准器
位于罗盘盒一侧的透明窗口或 瞄准线，用于对准目标物进行
ABCD
解释构造现象
通过对剖面图或平面图中的构造现象进行分析，可以推 断勘查区的构造演化历史。
提出建议
根据分析结果，提出针对性的建议和措施，为勘查工作 提供指导。
06
注意事项与常见问题解答
使用过程中注意事项
保持水平
使用地质罗盘时，必须保持罗盘水平，以确保测量的准确性。可 以通过观察罗盘上的气泡水准仪来判断是否水平。
作用
在地质勘探、矿产资源评价、工程地质、水文地质等领域， 地质罗盘发挥着重要的作用，为地质工作者提供准确的方向 和角度测量数据，有助于分析和解决地质问题。
发展历程及现状
发展历程
地质罗盘经历了从简单磁针到现代电子罗盘的发展历程，随着科技的进步，地 质罗盘的精度和稳定性不断提高。
现状
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 地质罗盘的使用
地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可
以定出方向，观察点的所在位臵，测出任何一个观察面的空间位臵(如
岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位臵)，
以及测定火成岩的各种构造要素，矿体的产状等。因此必须学会使用
地质罗盘仪。
1地质罗盘的结构：
地质罗盘式样很多，但结构基本是一致的，我们常用的是圆盆式地
质罗盘仪。由磁针、刻度盘、测斜仪、瞄准觇板、水准器等几部分安
装在铜、铝或木制的圆盆内组成，如图4-1-1
（1）磁针——一般为中间宽两边尖的菱形钢针，安装在底盘中央的
顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻
璃上，避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时
间。在进行测量时放松固定螺丝，使磁针自由摆动，最后静止时磁针
的指向就是磁针子午线方向。由于我国位于北半球磁针两端所受磁力
不等，使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈
铜丝，用此也便于区分磁针的南北两端。
（2）水平刻度盘---水平刻度盘的刻度是采用这样的标示方式：从零
度开始按逆时针方向每10度一记，连续刻至360度，0度和180度
分别为N和S，90度和270度分别为E和W，利用它可以直接测得地
面两点间直线的磁方位角。
（3）竖直刻度盘----专用来读倾角和坡角读数，以E或W位臵
为0度，以S或N为90度，每隔10度标记相应数字。
（4）悬锥---是测斜器的重要组成部分，悬挂在磁针的轴下方，
通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾
角或坡角的度数。
（5）水准器---通常有两个，分别装在圆形玻璃管中，圆形水准
器固定在底盘上，长形水准器固定在测斜仪上。
（6）瞄准器——包括接物和接目觇板，反光镜中间有细线，下部有
透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。
2地质罗盘的使用方法
2.1在使用前必须进行磁偏角的校正
因为地磁的南、北两极与地理上的南北两极位臵不完全相符，即
磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的
正北方向不一致，这两方向间的夹角叫磁偏角。
地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称
西偏。东偏为(+)西偏为(-)。
地球上各地的磁偏角都按期计算，公布以备查用。若某点的磁偏
角已知，则一测线的磁方位角A磁和正北方位角A的关系为A等于A
磁加减磁偏角。应用这一原理可进行磁偏角的校正，校正时可旋动罗
盘的刻度螺旋，使水平刻度盘向左或向右转动，(磁偏角东偏则向右，
西偏则向左)，使罗盘底盘南北刻度线与水平刻度盘0--180度连线间
夹角等于磁偏角。经校正后测量时的读数就为真方位角。
2.2目的物方位的测量
是测定目的物与测者间的相对位臵关系，也就是测定目的物的方
位角(方位角是指从子午线顺时针方向到该测线的夹角)。
测量时放松制动螺丝，使对物觇板指向测物，即使罗盘北端对着
目的物，南端靠着自己，进行瞄准，使目的物，对物觇板小孔，盖玻
璃上的细丝，对目觇板小孔等连在一条直线上，同时使底盘水准器水
泡居中，待磁针静止时指北针所指度数即为所测目的物之方位角。(若
指针一时静止不了，可读磁针摆动时最小度数的二分之一处，测量其
它要素读数时亦同样)。
若用测量的对物觇板对着测者(此时罗盘南端对着目的物)进行
瞄准时，指北针读数表示测者位于测物的什么方向，此时指南针所示
读数才是目的物位于测者什么方向，与前者比较这是因为两次用罗盘
瞄准测物时罗盘之南、北两端正好颠倒，故影响测物与测者的相对位
臵。
为了避免时而读指北针，时而读指南针，产生混淆，应以对物觇
板指着所求方向恒读指北针，此时所得读数即所求测物之方位角。
2.3岩层产状要素的测量
岩层的空间位臵决定于其产状要素，岩层产状要素包括岩层的走
向、倾向和倾角。测量岩层产状是野外地质工作的最基本的工作方法
之一，必须熟练掌握。
（1）岩层走向的测定
岩层走向是岩层层面与水平面交线的方向也就是岩层任一高度
上水平线的延伸方向。
测量时将罗盘长边与层面紧贴，然后转动罗盘，使底盘水准器的
水泡居中，读出指针所指刻度即为岩层之走向。
因为走向是代表一条直线的方向，它可以两边延伸，指南针或指
北针所读数正是该直线之两端延伸方向，如NE30度与SW210度均可
代表该岩层之走向。
（2）岩层倾向的测定
岩层产状及其测量方法
岩层倾向——是指岩层向下最大倾斜方向线在水平面上的投影，
恒与岩层走向垂直。
测量时，将罗盘北端或接物觇板指向倾斜方向，罗盘南端紧靠着
层面并转动罗盘，使底盘水准器水泡居中，读指北针所指刻度即为岩
层的倾向。
假若在岩层顶面上进行测量有因难，也可以在岩层底面上测量仍
用对物觇板指向岩层倾斜方向，罗盘北端紧靠底面，读指北针即可，
假若测量底面时读指北针受障碍时，则用罗盘南端紧靠岩层底面，读
指南针亦可。
（3）岩层倾角的测定
岩层倾角是岩层层面与假想水平面间的最大夹角，即真倾角，它是
沿着岩层的真倾斜方向测量得到的，沿其它方向所测得的倾角是视倾
角。视倾角恒小于真倾角，也就是说岩层层面上的真倾斜线与水平面
的夹角为真倾角，层面上视倾斜线与水平面之夹角为视倾角。野外分
辨层面之真倾斜方向甚为重要，它恒与走向垂直，此外可用小石于使
之在层面上滚动或滴水使之在层面上流动，此滚动或流动之方向即为
层面之真倾斜方向。
测量时将罗盘直立，并以长边靠着岩层的真倾斜线，沿着层面左
右移动罗盘，并用中指搬动罗盘底部之活动扳手，使测斜水准器水泡
居中，读出悬锥中尖所指最大读数，即为岩层之真倾角。
（4）岩层产状的记录方式通常采用下面的方式：
既方位角记录方式，如果测量出某一岩层走向为3100，倾向为
2200 ，倾角350，则记录为NW3100／SW∠350或3100／SW∠350或220
0
∠350。
野外测量岩层产状时需要在岩层露头测量，不能在转石(滚石)
上测量，因此要区分露头和滚石。区别露头和滚石，主要是多观察和
追索并要善于判断。
测量岩层面的产状时，如果岩层凹凸不平，可把记录本平放在岩
层上当作层面以便进行测量。
