南方CASS成图系统在大型土石方工程量计算中的应用

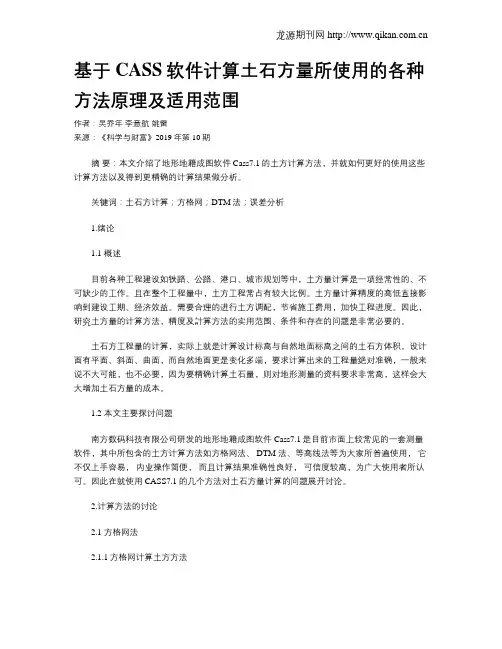

基于CASS软件计算土石方量所使用的各种方法原理及适用范围
基于CASS软件计算土石方量所使用的各种方法原理及适用范围作者：吴乔年李意航姚雷来源：《科学与财富》2019年第10期摘要：本文介绍了地形地籍成图软件 Cass7.1的土方计算方法，并就如何更好的使用这些计算方法以及得到更精确的计算结果做分析。
关键词：土石方计算；方格网；DTM法；误差分析1.绪论1.1 概述目前各种工程建设如铁路、公路、港口、城市规划等中，土方量计算是一项经常性的、不可缺少的工作。
且在整个工程量中，土方工程常占有较大比例。
土方量计算精度的高低直接影响到建设工期、经济效益。
需要合理的进行土方调配，节省施工费用，加快工程进度。
因此，研究土方量的计算方法，精度及計算方法的实用范围、条件和存在的问题是非常必要的。
土石方工程量的计算，实际上就是计算设计标高与自然地面标高之间的土石方体积。
设计面有平面、斜面、曲面，而自然地面更是变化多端，要求计算出来的工程量绝对准确，一般来说不大可能，也不必要，因为要精确计算土石量，则对地形测量的资料要求非常高，这样会大大增加土石方量的成本。
1.2 本文主要探讨问题南方数码科技有限公司研发的地形地籍成图软件 Cass7.1是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、 DTM 法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。
因此在就使用CASS7.1的几个方法对土石方量计算的问题展开讨论。
2.计算方法的讨论2.1 方格网法2.1.1方格网计算土方方法Cass7.1软件中的方格网法，需要提供计算区域的“高程点坐标数据文件” 作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件” ，然后选择设计面：（ 1）当设计面为平面时，需要输入“目标高程” ，在“方格宽度” 一项中输入你需要设置的方格网规格，例如输入 20 米则为采用 20m×20m 的方格网进行土方计算；（2）当设计面为斜面时，有“基准点” 和“基准线” 两种方法，其原理是相同的，只是计算条件不同而已。
南方测绘CASS土方计算
案例三：道路建设土方计算
总结词
实时动态监测
详细描述
在道路建设中，南方测绘cass土方计算结合实时动态监测技术，实现了土方量的实时更新和调整，为 道路建设提供了有力支持。
05
南方测绘cass土方计 算的优缺点及改进方 向
优点分析
高效性
南方测绘cass土方计算软件具有较高的计算效率，能够快速准确地完 成大量土方数据的处理和分析。
结果输出与解读
结果输出将计算结果以表Fra bibliotek或图形形式输出，如挖填方 量统计表、三维效果图等。
结果解读
对输出结果进行解读，分析土方量分布、变化 等情况。
报告编写
根据计算结果编写相应的土方计算报告，为后续工程提供参考依据。
04
南方测绘cass土方计 算应用案例
案例一：土地整理项目土方计算
总结词：高效准确
定制性不足
虽然该软件提供了较多的参数和设置选项，但相对于一些更加定制 化的土方计算软件而言，其定制性可能仍显不足。
技术支持有限
对于一些复杂或特殊的土方计算需求，用户可能需要寻求第三方的技 术支持或解决方案。
改进方向与未来发展
增强定制性
南方测绘cass土方计算软件可以进一步增强软件的定制性 ，提供更多的参数和设置选项，以满足不同用户的特殊需 求。
计算原理基于几何学和工程力学的原理，通过建立挖填方模型，将地形数据转换 为实际工程量。
计算方法的分类
基于格网的土方计算
将地形数据划分为规则的格网，每个格网对应一个高程值，根据 相邻格网的高程差计算挖填方量。
基于点的土方计算
以地形特征点（如山峰、谷底等）为基础，分析点间的高程差异， 计算挖填方量。
混合计算方法
基于南方CASS的多级边坡土石方量精确计算应用研究
基于南方 CASS 的多级边坡土石方量精确计算应用研究[摘要]铁路、公路、矿山及建筑等一系列的建设工程项目施工过程中经常遇到山体多级边坡土石方开挖工程，其土石方工程量往往难以准确计算。
为此我们针对目前国内应用最为广泛土方算量软件南方CASS开展了多级边坡土石方工程量精确计算的应用研究，通过构建虚拟底面完成了土石方工程量的精确计算。
基于南方CASS软件的虚拟底面计算法可以简单快捷地计算出多级边坡土石方工程量，计算精确度较高，可以进行进一步的推广和普及。
[关键词]多级边坡；南方CASS；虚拟底面；土石方量引言我国属于多山地少平原国家，基础建设过程中需要进行大量的山体土石方开挖施工作业。
随之也就形成了大量的山体高切坡工程，高切坡工程往往采用多级边坡的形式进行放坡支护。
现阶段建筑业内同行大多采用断面法进行多级边坡土石方工程量计算，其计算过程相对复杂、计算精度较为粗略。
目前关于多级边坡土石方工程量精确计算方面参考资料和文献较少，我们利用国内较为应用普遍的南方CASS软件的现有功能模块，探索研究出一种简单快捷的多级边坡土石方工程量精确计算的方法，现进行总结分享，供业内同行进行参考。
1.应用研究背景某项目位于广西壮族自治区梧州市藤县东部，项目选址所在地原始地形以山地为主，该项目需进行大量的山体土石方开挖场平施工。
为了准确计算边坡土石方工程量，避免因各参建方采用的土石方工程量计算软件不同而产生的工程量量差导致不必要的纠纷。
项目各参建方共同召开了土石方工程量计算软件选定会议，考虑到项目建设单位、监理单位、审计单位及财评单位等参建方预算员均仅具备南方CASS软件的操作经验。
经各参建方协商，最终决定采用南方CASS软件计算结果作为本项目土石方工程量结算依据。
本项目施工前期，土石方运输道路修建及市政水管迁改施工需沿山体侧面进行局部开挖场平，场平施工形成了大量的高切坡。
本项目高切坡采用多级边坡的形式进行设计，土石方工程量难以计算。

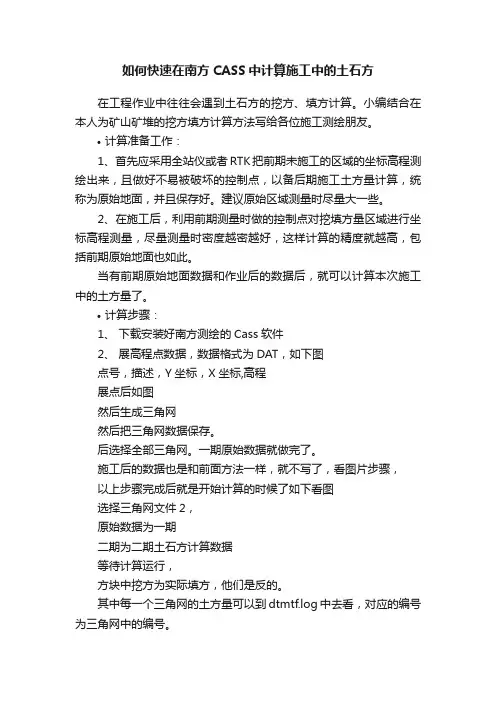

如何快速在南方CASS中计算施工中的土石方
如何快速在南方CASS中计算施工中的土石方
在工程作业中往往会遇到土石方的挖方、填方计算。
小编结合在本人为矿山矿堆的挖方填方计算方法写给各位施工测绘朋友。
•计算准备工作：
1、首先应采用全站仪或者RTK把前期未施工的区域的坐标高程测绘出来，且做好不易被破坏的控制点，以备后期施工土方量计算，统称为原始地面，并且保存好。
建议原始区域测量时尽量大一些。
2、在施工后，利用前期测量时做的控制点对挖填方量区域进行坐标高程测量，尽量测量时密度越密越好，这样计算的精度就越高，包括前期原始地面也如此。
当有前期原始地面数据和作业后的数据后，就可以计算本次施工中的土方量了。
•计算步骤：
1、下载安装好南方测绘的Cass软件
2、展高程点数据，数据格式为DAT，如下图
点号，描述，Y坐标，X坐标,高程
展点后如图
然后生成三角网
然后把三角网数据保存。
后选择全部三角网。
一期原始数据就做完了。
施工后的数据也是和前面方法一样，就不写了，看图片步骤，
以上步骤完成后就是开始计算的时候了如下看图
选择三角网文件2，
原始数据为一期
二期为二期土石方计算数据
等待计算运行，
方块中挖方为实际填方，他们是反的。
其中每一个三角网的土方量可以到dtmtf.log中去看，对应的编号为三角网中的编号。
好了方法讲到这了，大咖勿喷，小白帮忙点个赞，测量真心苦。
后面出视频，文字功底不行谅解！。
南方cass计算土方量的方法
南方cass计算土方量的方法嘿，朋友们！今天咱来唠唠南方 CASS 计算土方量的那些事儿。
你说这土方量计算啊，就好比咱做饭的时候要掌握好调料的用量一样重要。
南方 CASS 呢，就是咱手里的一把“好勺”。
先来说说这数据准备吧，就像准备食材一样，得齐全、新鲜。
地形数据得准确无误，不然就像做菜少了盐一样，没滋味。
把那些等高线啦、高程点啦都整得明明白白的。
然后呢，就是构建三角网。
这三角网就像是搭房子的架子，得稳稳当当的。
它把那些数据都串起来，形成一个立体的网，这样才能算得准呐。
接下来就是计算啦！南方 CASS 就像个聪明的小算盘，噼里啪啦就把土方量给算出来了。
它能根据你给的条件和数据，精确地算出到底有多少土方。
你想想，要是没有南方 CASS 这么个好帮手，咱得费多大劲去手算呀。
那不得算得头晕眼花，还不一定准呢！好比盖房子，要是土方量算错了，那房子不就盖歪了嘛。
所以说，这南方 CASS 计算土方量可太重要了，咱可得好好用它。
再比如说挖个池塘，你得知道要挖多少土吧，不然挖多了浪费，挖少了又不够。
南方 CASS 就能帮你把这个数算得清清楚楚。
它就像一个神奇的魔法棒，轻轻一挥，土方量就出来啦。
是不是很厉害？而且啊，它操作起来也不难，只要你认真学一学，很快就能上手。
就像骑自行车一样，一开始可能有点晃悠，但骑多了就熟练啦。
咱用南方 CASS 计算土方量，不就是为了又快又准嘛。
它能满足咱的要求，让咱的工作变得轻松又高效。
所以啊，朋友们，可别小瞧了南方 CASS 计算土方量这事儿。
它可是咱工程上的好帮手，能帮咱解决大问题呢！咱可得好好利用它，让它为咱的工作添砖加瓦。
你说是不是这个理儿？咱得把它用得溜溜的，让它发挥出最大的作用！就这么着吧，大家赶紧去试试吧！。
南方CASS软件该怎样计算土方量
南方CASS软件该怎样计算土方量1.方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。
（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。
命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。
屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。
由原理可知，方格的宽度越小，计算精度越高。
但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。
点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。
（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。
点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。
点击“拾取”，命令行提示：点取基准线第一点:点取基准线的一点；点取基准线第二点:点取基准线的另一点；指定设计高程低于基准线方向上的一点:指定基准线方向两侧低的一边；（3）设计面是三角网文件时的操作步骤：（适用于有多个不同设计高程的平整场地，使用该方式进行土方计算前，须使用设计高程建立DTM三角网，并使用“等高线/三角网存取/写入文件”保存为*.sjw文件）首先，在方格网土方计算对话框中，顶部选择所需的坐标文件（原始的地形坐标数据）。
cass软件在土石方计算的基本原理及其应用浅析
cass软件在土石方计算的基本原理及其应用浅析1 引言对于建筑业来讲，无论是传统建筑模式还是BOT模式，无论EPC模式还是PPP模式，项目创效至关重要，而土石方测算又是项目创效的关键，直接关系到工程造价、关系到各方的利益[1]，因此精确计算每个项目的土石方量显得尤为重要，本文分析了各种计算土石方量的理论以及针对特定项目分析对比各种计算方法的利弊。
2场平复测2.1原始地形地貌测量任何一个项目进场之前，应该利用全站仪或者GPS协同监理、业主进行现状原始地形地貌的测量工作，并与设计给定的地形地貌数据进行对比分析，发现误差较大者应几方共同确认，作为土石方结算依据。
2.2场平后复测对于一个庞大的建筑项目来讲，应分区块进行场平施工，每一个区块按照设计要求施工完成之后，均应会同各方对施工单位场平的标高和范围进行复测，复测后误差在合理范围之内，即可将复测结果作为土石方结算依据。
3土石方计算方法3.1常规计算方法常用的土石方计算方法主要有传统计算方法、DTM法、方格网法、断面法、等高线法。
3.1.1传统计算方法其核心计算理念为利用平均高程法对每个区域进行土石方计算的一种方法，通常是利用散点法对所计算区域进行合理布点，然后对采集的所有散点进行平均高程计算，即。
3.1.2 DTM法数字地面模型DTM是地貌形态的离散表示，是DEM模型中的一种，其基本原理是根据实地测定的地面点坐标（x，y，z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线[2]，即。
3.1.3方格网法方格网法计算的核心是将所计算区域划分成若干个小方格，进行单独计算土石方，然后汇总[3]。
传统的方格网计算方法是将若干个小方格通过测量仪器反映到场地上，再对每个区域高程进行测量，最终得到所计算区域土石方量的方法；cass等软件方格网计算方法是针对某个区域通过测量仪器将所有地形变化点测定，利用软件对所测区域进行5m、10m、20m网格划分进行计算的一种方法，即。
利用南方CASS绘制断面图的几种方法及其土方量计算
利用南方CASS绘制断面图的几种方法及其土方量计算第七项目部刘阳摘要：本文通过综合运用基于CAD的CASS软件功能,利用采集的原始数据，在地形图中对所需要横断面图进行批量电子成图,并根据断面成果进行土方量计算，通过此类方法，提高实际测量作业效率和自动化水平。
关键词：CASS软件;断面图;绘制；土方计算；1研究背景在工程建设中，特别是市政工程如开挖河道、修建渠道、堤防、排水管道或道路等，通常在狭长的带状范围内进行.所以，为了了解沿线地区的地形起伏变化情况,在地面上定出其中心位置,再沿路线方向测出其他地面起伏情况.接着进行纵断面测量，并在线路中心线的垂直方向上进行横断面测量，再绘制成横纵断面图，它就成为设计路线坡度和计算土石方量的依据。
线路测量一般包括踏勘选线、中线测量、横纵断面测量、横纵断面绘制、在横纵断面上进行线路设计和土石方量计算,以及边坡放线等工作。
横断面图绘制对于很长的路线或者复杂的地段来说是一项繁重而重复的工作，因此如果能有一个准确、快捷的绘制方法，将会大大提高工作效率.本文介绍了利用全站仪等各种测量仪器和CASS7.0软件快速又精确地进行数据采集与断面图绘制的简单方法，并对断面图绘制和土方量计算进行重点介绍，可为类似工程施工提供借鉴。
2工程概况虹梅南路高架工程HM-3标段起点位于兴梅路，终点位于双柏路，高架道路桩号范围为K2+616.8~K5+003，全长2。
386公里，地面道路桩号范围为K2+600~K4+987，全长2。
387公里,主要工程内容为主线高架桥，银都路上下匝道桥，地面辅道桥，地面道路及雨、污水管线工程.虹梅南路项目主要与老沪闵路、银都路、金都路、双柏路等道路相交。
道路施工红线宽45~70m，中环线至双柏路为双向6车道，双柏路至永德路为双向4车道。
地面道路为城市主干道设计标准，2车道净宽为7.5m，3车道净宽为11.25m;净高标准为≥5.0m，一般路段地面辅道与高架主路之间净高7。
CASS软件在土石方计算中的应用
ＣＳ Ａ Ｓ软 件 在 土 石 方 计 算 中的应 用
李 芳芳 牛书平 ，
（． １西南 交通 大学 希望 学 院 ， 四川 南充 ６ ７０ ；． ３９０ ２ 郑煤集 团赵家寨 煤矿 ， 河南 郑州 ４００ ） ５０２
【 摘 要 】 工程 实践 中经常会遇到土石方量计 算的 问题 ， 手工计 算效率低且 易出错。随 着全站 仪等测
量仪 器的普及 ， 数字化采集 已成为可能 ， 再加 以数 字化 处理 软件 Ｃ Ｓ Ａ Ｓ的应用 ， 使得这一 工程 问题得到 了有效 的解决。围绕这一 问题结合 工程 实践介 绍包括从 外业采集到 内业计算的一些实用方法。
【 关键词 】 数据采集 ； Ｄ Ｍ 法； 方格 网； 地 形测 量 Ｔ 【 中图分类号 】 Ｐ１ ２７ 【 文献标 识码】 Ｂ
算、 用断面法进行 土方计算 、 方格网法土 方计算 ， 等高线法 土 方计算 。下面就重点 以 Ｄ Ｍ法和方格 网法进行 阐述 。 Ｔ
２ １ Ｃ Ｓ 基 础 数 据 ． Ａ Ｓ ．
请指定表格左下角位置 ： 直接 回车不绘表格 ＞用 鼠标 ＜
在图上适 当位置点击 ， Ａ Ｓ５ ０会在 该处绘 出一个表格 ， Ｃ Ｓ ． 包
坐标数据 文 件是 Ｃ Ｓ Ａ Ｓ最基 础 的 数 据文 件 ， 展名 是 扩
［ 收稿 日期］０ ９—０ ２０ ８—１ ９ ［ 作者 简介 ］ 李芳 芳（ ９２一） 女 ， 士， 究方 向： 影 １８ ， 硕 研 摄
首 先要 展绘 高程点 ， 菜单 “ 图处理” “ 绘 一 展高程 点” 在 ， 弹出的“ 输入坐标 数据 文件名 ” 话框 中选 择数 据文 件“ 对 野 外数据 ．ａ” ｄｔ 。
然后用 复合线 画出所 要计算 土方 的 区域 ， 菜单 “ 工程应
浅谈基于CASS计算土石方量方法
浅谈基于CASS计算土石方量方法土方量的计算在工程设计与施工中，应用是非常广泛的。
南方CASS软件拥有多种土方量计算方法，本文根据工程实践较详细的介绍了DTM法，断面法，方格网法，等高线法及区域内土方平衡的计算方法，同时得出各种方法的适用情况及需要注意的一些问题。
标签：土方量计算断面法方格网法土方平衡引言土方计算是工程设计、工程费用概算以及工程施工重要组成部分，应用非常广泛。
计算土方时要实事求是、精益求精、符合实际。
土方量计算准确才能进行合理土方调配达到降低工程成本，加快工程进度，提高工程质量目的。
土方计算是土方测量处理中一个关键环节，南方CASS软件是数字化成图系统，不但有地籍、地形成图功能且拥有各种土方量计算方法，包括DTM模型、断面法、方格网法、等高线法及计算两期间土方与区域内土方平衡等。
方法各具特色，有着不同优越性与局限性，根据实际需要选择不同计算方法可以得到准确计算数据，达到事半功倍效果。
南方CASS软件计算土方具有操作简单、通用性强、高效、快速、准确特点。
本文将以CASS7.1版本来介绍各种方法使用并根据工程实践指出在不同地形环境下采取不同计算方法及注意问题进行了分析。
1 数据的获取利用全站仪野外采集数据，通过计算机传输，保存.dat数据文件格式。
对于数据不充分地方通过编辑进行数据处理得到能够满足计算精度数据。
对现有地形图进行二次处理，主要是对地形变化区域高程点位进行添加与删除。
编辑处理之后对结果进行保存。
白纸图通过扫描矢量化后图纸，虽然没有高程数据文件，但图上等高线可以用等高线法计算土方量2 利用CASS7.1计算土方量2.1 DTM模型DTM法土方计算以外业所采集测量数据为基础，建立DTM模型，根据实地测定地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线见图1所示。
Cass7.1DTM土方计算方法共有三种，分别为根据坐标数据文件计算；根据图上高程点进行计算；根据图上三角网进行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方CASS成图系统在大型土石方工程量计算中的应用
——道路断面法土方量计算
摘 要：本工程位于潮白河主河道，河道全宽约630米；桥区左侧
为既有当地居民通行用土漫水桥，该桥平均宽15米，与河
底最大高差为39米，呈不规则线性延伸约620米；本工程
土方量巨大，是工程费用的重要组成部分，只有准确的土
方量，才能进行合理的土方调配，降低工程成本，加快工
程进度，因此选择合理的计算方法及计算软件十分重要。
关键词：道路断面法土石方量计算；方法选析；计算过程
引 言：
南方CASS软件是数字化绘图系统，不但有着地籍、地形成
图这一主要功能，而且拥有土方量计算功能，并且有计算精
度高、速度快、方法多等特点。本文将就潮白河大桥项目大
型土石方工程为例，探讨一下利用南方CASS软件中断面法
进行土方量计算的应用。
1、 断面法土方计算特点及分类
断面法土方计算主要应用在公路土石方计算和区域土石方量计
算，对于特别复杂的地方可以采用任意断面法的设计方法。断面法
土石方计算可以将复杂的地貌数据整合并生成直观且便于计算的
纵断面及任意里程横断面图，由此使繁杂的工程量计算工作通过数
字化成图系统而达到化繁为简、事半功倍的效果。
根据设计原理，断面法可以分为道路断面、场地断面、任意断
面、二期间断面土方计算4种形式。
针对本项目地段地形复杂、起伏变化较大、狭长，挖填深度较
大且不规则的特点，宜选择道路断面法进行土方量计算。
2、 道路断面法土方计算原理及计算步骤
2.1道路断面法计算原理
在地形图上或者碎部测量生成的平面图上，断面法是根据土方
计算的范围，以一定的间距等分场地，将场地划分为若干个相互平
行的横断面，按设计高程与地面线组成的断面图计算每个横断面所
围的面积，以相邻的两断面面积的平均值乘以此两断面的里程差，
得到此相邻两里程范围内的体积，将各相邻断面体积求和，即可得
到此计算区域的总体积。计算公式如下：
式中：Ai-1，Ai分别为第i单元段起终断面的填(或挖)方面积；Li为
相邻两断面的里程差；Vi为该单元段的填(或挖)方体积。
※注：土石方量精度与里程差L的长度有关，L越小，精度就越高。
即整个计算范围的分段越密，计算结果越为精确。但是这种方法计
算量大, 尤其是在范围较大、精度要求高的情况下更为明显;若是为
了减少计算量而加大断面间隔，就会降低计算结果的精度; 所以断
面法存在着计算精度和计算速度的矛盾。※
2.2道路断面法计算步骤
道路断面法土石方量计算，一般需要经历4个步骤：
○
1展碎部测量数据点（高程点），生成平面图
○
2确定道路前进中线并生成里程文件
第一步——确定道路中线及各横断面里程
第二步——完成横断面分割
浮动对话框中：【横断面间距】的选取，应该根据道路横断面的分割方式来确定，由于本土石方工
程图纸给出的已知横断面里程不等间距，故在横断面中桩点获取方式上选择结点法，并且横断面间
距的取值必须大于此计算总里程长度，才能保证横断面的分割满足既定的要求；【横断面左右边长
度】（原地形线），需要根据现场实际的计算宽度及路堑放坡的最大宽度而定，本土石方工程左右两
边地形线取50米。
第三步——生成里程文件
浮动对话框中：【高程点数据】直接选取由全站仪或RTK测量采集的原始地貌数据，数据后缀名
为.dat；【里程文件对应的数据文件】即为该计算区域的数字化文件；【断面线插值间距】为横断面
图上特征点的间距取值，数值越小，横断面的计算越为精确；【起始里程】按照图纸给出的起点里
程输入。
○
3给定断面计算参数并且绘制纵、横断面图
第一步——选择道路断面法计算
第二步——输入道路断面设计参数并生成横纵断面图
生成纵断面图（经过手动细化处理）：
输入（或修改）设计参数：
浮动对话框中：【选择里程文件】即为之前操作中生成的地貌里程文件；【横断面设计文件】即为里
程文件对应的数据文件；cass软件现有版本中，并未开发深路堑多级放坡功能，只能自动生成2级
边坡，对于深路堑多级边坡，需要后期手动细化处理；【中桩设计高程】为可变数值，具体高程按
照施工图纸给出的中桩高程控制；【路宽】在本计算区域内是可变的，设计断面宽度由44.52米~90
米渐变，这可以在下图的【修改设计参数】中进行断面参数修改。
生成横断面图（经过手动细化处理）：
○
4根据生成的横断面图计算土石方工程量
生成土石方数量计算表：
根据现场实际情况，本施工区域土方计算还可以采用二期间土方计算的方法，但该方法主要适用于实际已
经发生的工程量计算，不能在工程开工之前的方案评审期间提供相对精确的工程量，所以在此还是首选道
路断面法计算该施工区域的土石方工程量。
结束语：土方量进行计算时，要考虑到地形特征、精度要求以及施工成
本等方面的情况，选择合适的计算方法，达到最优的目的。由以上方法
计算分析，道路断面法进行计算土方量适用于地形变化较大、线形延展
较狭长、填挖高差较大的复杂地带。而且经过后期手动对自动生成的成
果进行细化处理后，完全可以达到使计算图纸规范、美观，数据明晰、
直观的效果。
南方CASS成图软件，土石方计算方法繁多且操作简便，原理运用合
理，易于熟练掌握，很值得在土木建设及设计领域广泛应用。
