河海大学 钢筋混凝土课件 钢筋
《钢筋混泥土课程设计》幻灯片电子教案
《钢筋混泥土课程设计》幻灯片电子教案
一、教学目标
1. 了解钢筋混凝土的基本概念、材料特性及应用领域。
2. 掌握钢筋混凝土构件的设计方法与计算步骤。
3. 熟悉钢筋混凝土施工工艺及质量控制要点。
4. 提高学生对钢筋混凝土结构的安全性、适用性和经济性的认识。
二、教学内容
1. 钢筋混凝土概述
钢筋混凝土的发展历程
钢筋混凝土结构的优点
钢筋混凝土结构的组成
2. 材料特性
钢筋的材料特性
混凝土的材料特性
钢筋与混凝土的粘结性能
3. 设计方法与计算步骤
设计原则与要求
承载力计算
挠度计算
裂缝宽度计算
4. 施工工艺及质量控制
钢筋加工与安装 混凝土浇筑与养护
施工质量控制要点
5. 钢筋混凝土结构案例分析
某建筑物的钢筋混凝土框架结构分析
某桥梁的钢筋混凝土梁结构分析
三、教学方法
1. 讲授法：讲解钢筋混凝土的基本概念、材料特性、设计方法、施工工艺等内容。
2. 案例分析法：分析实际工程案例，使学生更好地理解钢筋混凝土结构的设计与施工。
3. 互动教学法：鼓励学生提问、发表观点，提高学生的参与度和积极性。
四、教学资源
1. 教材：《钢筋混凝土结构设计原理》
2. 课件：幻灯片电子教案
3. 案例资料：相关建筑和桥梁的图纸、施工记录等
4. 网络资源：相关学术期刊、论文、工程案例等
五、教学评价
1. 课堂参与度：评估学生在课堂上的提问、回答问题及互动表现。
2. 作业完成情况：评估学生作业的正确性、完整性及创新性。
3. 案例分析报告：评估学生在案例分析过程中的分析能力、逻辑思维及结论合理性。
4. 期末考试：评估学生对钢筋混凝土结构基本概念、设计方法、施工工艺的掌握程度。
六、教学安排
1. 课时：共计32课时，包括16次课，每次2课时。
2. 课程进度安排：
钢筋混凝土概述（第1-2课时）
材料特性（第3-4课时）
设计方法与计算步骤（第5-8课时）
施工工艺及质量控制（第9-10课时）
第9章钢筋混凝土构件的变形裂缝及混凝土结构的耐久性
第9章钢筋混凝土构件的变形裂缝及混凝土结构的耐久性
混凝土课件混凝土课件
第9章钢筋混凝土构件的变形、裂缝章钢筋混凝土构件的变形、及混凝土结构的耐久性§9.0概述变形和裂缝问题的性质：一.变形和裂缝问题的性质：正常使用极限状态。变形和裂缝问题的性质正常使用极限状态。变形和裂缝问题与承载力极限状态的关系：二.变形和裂缝问题与承载力极限状态的关系：前者必要时验算，变形和裂缝问题与承载力极限状态的关系前者必要时验算，承载力极限状态在任何情况下必须计算。载力极限状态在任何情况下必须计算。三.对正常使用极限状态可靠性的要求比对承载力极限状态可靠性对正常使用极限状态可靠性的要求比对承载力极限状态可靠性的要求低些，因此前者验算时取材料强度和荷载的标准值，要求低些，因此前者验算时取材料强度和荷载的标准值，后者计算时取取材料强度和荷载的设计值。算时取取材料强度和荷载的设计值。为考虑抗震要求，四.为考虑抗震要求，结构应具备一定的延性。为考虑抗震要求结构应具备一定的延性。1
混凝土课件混凝土课件
§9.1钢筋混凝土受弯构件的挠度验算零.问题的提出问题的提出1.挠度验算的要求：满足公式(9-22),即荷载产生的挠度应小于挠度验算的要求：满足公式(),即荷载产生的挠度应小于挠度验算的要求),或等于规定的挠度(限值);或等于规定的挠度(限值);2.试验结果发现：钢筋混凝土受弯构件的实际挠度大于按材料力学试验结果发现：试验结果发现计算出的挠度；计算出的挠度；3.理论和试验指出：钢筋混凝土受弯构件的实际截面刚度比弹性刚理论和试验指出：理论和试验指出度减小；度减小；4.若仍然应用材料力学的公式形式计算实际挠度，则应对弹性刚度若仍然应用材料力学的公式形式计算实际挠度，若仍然应用材料力学的公式形式计算实际挠度加以修正；加以修正；5.基于以上原因，构件的挠度计算转化为对其刚度的计算。基于以上原因，构件的挠度计算转化为对其刚度的计算。基于以上原因2 混凝土课件混凝土课件
《钢筋混凝土教案》课件
《钢筋混凝土教案》课件
一、教学目标
1. 让学生了解钢筋混凝土的基本概念、组成和特点。
2. 使学生掌握钢筋混凝土结构的设计原理和计算方法。
3. 培养学生运用钢筋混凝土知识解决实际工程问题的能力。
二、教学内容
1. 钢筋混凝土的基本概念：钢筋、混凝土、钢筋混凝土结构。
2. 钢筋混凝土的组成：钢筋、混凝土、钢筋混凝土构件。
3. 钢筋混凝土的特点：力学性能、耐久性、适用范围。
4. 钢筋混凝土结构的设计原理：承载力计算、变形计算、稳定性计算。
5. 钢筋混凝土结构的计算方法：力学方法、数值方法、简化方法。
三、教学方法
1. 采用多媒体课件进行讲解，结合实物图片和工程案例，增强学生对钢筋混凝土结构的认识。
2. 利用动画和视频演示钢筋混凝土结构的受力过程，帮助学生理解其工作原理。
3. 开展小组讨论，让学生分享钢筋混凝土结构设计和计算的经验，提高学生的实际应用能力。
4. 布置课后习题，巩固所学知识，培养学生的实际工程实践能力。
四、教学准备
1. 多媒体课件、教学素材（图片、动画、视频等）。
2. 钢筋混凝土结构设计软件或工具。
3. 课后习题及答案。 五、教学过程
1. 导入：通过展示钢筋混凝土结构的工程案例，引发学生对钢筋混凝土的兴趣。
2. 讲解钢筋混凝土的基本概念、组成和特点，让学生了解钢筋混凝土结构的基础知识。
3. 讲解钢筋混凝土结构的设计原理和计算方法，引导学生掌握钢筋混凝土结构的设计方法。
4. 利用钢筋混凝土结构设计软件或工具，进行实际工程案例的设计演示，让学生学会运用所学知识解决实际问题。
5. 开展小组讨论，让学生分享钢筋混凝土结构设计和计算的经验，提高学生的实际应用能力。
6. 布置课后习题，巩固所学知识，培养学生的实际工程实践能力。
教学反思：
在教学过程中，关注学生的学习反馈，根据学生的实际情况调整教学内容和教学方法。通过实际工程案例和小组讨论，提高学生的实际应用能力。在课后习题的布置上，注重难易程度的把握，使学生在巩固知识的不断提高自己的实际工程实践能力。

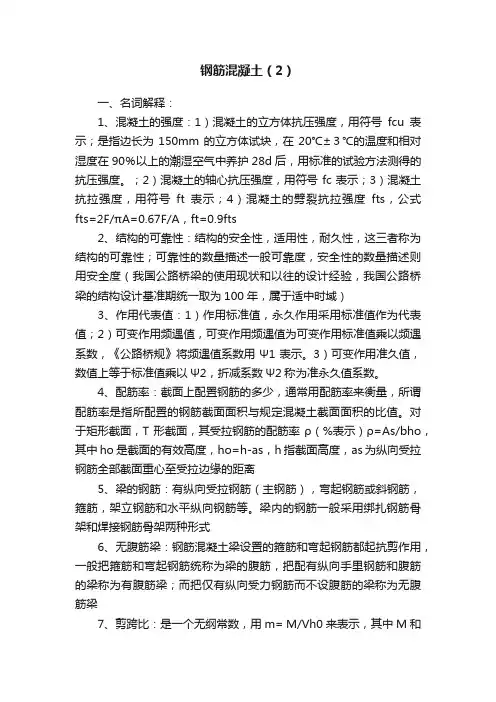

钢筋混凝土（2）
钢筋混凝土（2）
一、名词解释：
1、混凝土的强度：1）混凝土的立方体抗压强度，用符号fcu表示；是指边长为150mm的立方体试块，在20℃±３℃的温度和相对湿度在90％以上的潮湿空气中养护28d后，用标准的试验方法测得的抗压强度。；2）混凝土的轴心抗压强度，用符号fc表示；3）混凝土抗拉强度，用符号ft表示；4）混凝土的劈裂抗拉强度fts，公式fts=2F/πA=0.67F/A，ft=0.9fts
2、结构的可靠性：结构的安全性，适用性，耐久性，这三者称为结构的可靠性；可靠性的数量描述一般可靠度，安全性的数量描述则用安全度（我国公路桥梁的使用现状和以往的设计经验，我国公路桥梁的结构设计基准期统一取为100年，属于适中时域）
3、作用代表值：1）作用标准值，永久作用采用标准值作为代表值；2）可变作用频遇值，可变作用频遇值为可变作用标准值乘以频遇系数，《公路桥规》将频遇值系数用Ψ1表示。3）可变作用准久值，数值上等于标准值乘以Ψ2，折减系数Ψ2称为准永久值系数。
4、配筋率：截面上配置钢筋的多少，通常用配筋率来衡量，所谓配筋率是指所配置的钢筋截面面积与规定混凝土截面面积的比值。对于矩形截面，T形截面，其受拉钢筋的配筋率ρ（%表示）ρ=As/bho，其中ho 是截面的有效高度，ho=h-as，h指截面高度，as为纵向受拉钢筋全部截面重心至受拉边缘的距离
5、梁的钢筋：有纵向受拉钢筋（主钢筋），弯起钢筋或斜钢筋，箍筋，架立钢筋和水平纵向钢筋等。梁内的钢筋一般采用绑扎钢筋骨架和焊接钢筋骨架两种形式
6、无腹筋梁：钢筋混凝土梁设置的箍筋和弯起钢筋都起抗剪作用，一般把箍筋和弯起钢筋统称为梁的腹筋，把配有纵向手里钢筋和腹筋的梁称为有腹筋梁；而把仅有纵向受力钢筋而不设腹筋的梁称为无腹筋梁
7、剪跨比：是一个无纲常数，用m= M/Vh0来表示，其中M和V表示截面承受的弯距与剪力，ho为截面的有效高度，一般认为m这个表达式称为广义剪跨比；对于集中荷载的简支梁，m= a/h0称为狭义剪跨比。它反映计算截面上正应力与剪应力的相对关系，是影响抗剪破坏形态和抗剪承载力的重要参数。
第二章钢筋和混凝土的力学性能
第二章 钢筋和混凝土的力学性能
主要内容：
2.1 钢筋的力学性能
2.2 混凝土的力学性能
2.3 钢筋与混凝土之间的粘结作用
重难点：
钢筋的种类及力学指标；
混凝土的力学指标及力学性能；
钢筋与混凝土共同工作的原理
2.1 钢筋的力学性能
一、钢筋的品种 (Reinforcement types)
表面形状：光圆钢筋、带肋钢筋
化学成份：碳素钢（低碳钢）普通低合金钢
供货方式：直条式（d≥10mm）——6、9、12m
盘圆式
生产工艺和强度：热轧钢筋、中高强钢丝、钢绞线、冷加工钢筋。
普通混凝土结构中采用较多的是热轧钢筋。
力学性能不同：软钢——有明显屈服台阶的钢筋(热轧钢筋、冷拉 钢筋)
硬钢——无明显屈服台阶的钢筋(钢丝、热处理钢筋）
1、热轧钢筋 （Hot Rolled Steel Reinforcing Bar）
HPB300级、HRB335级、HRB400级、HRB500级
屈服强度 fyk（标准值）
HPB300： fyk = 300 N/mm2
HRB400： fyk = 400 N/mm2
HPB300钢筋(Ⅰ级)多为光面钢筋，多作为现浇楼板的受力钢筋和各种构件中的箍筋。
HRB335 (Ⅱ级) 、 HRB400(RRB400)(Ⅲ级) 强度较高，为表面带肋的钢筋，多作为钢筋混凝土构件的受力钢筋。
2、钢丝 (Wire)：中强钢丝的强度为800~1200MPa，高强钢丝、钢绞线的强度为 1470 ~1860MPa；钢丝的直径3~9mm；外形有光面、刻痕和螺旋肋三种，另有二股、三股和七股钢绞线，外接圆直径9.5~15.2 mm。中高强钢丝和钢绞线均用于预应力混凝土结构。
3、冷加工钢筋 Cold working rebar：是由热轧钢筋和盘条经冷拉、冷拔、冷轧、冷扭加工后而成。冷加工的目的是为了提高钢筋的强度，节约钢材。但经冷加工后，钢筋的延伸率降低。近年来，冷加工钢筋的品种很多，应根据专门规程使用。
分部分项工程计价混凝土及钢筋混凝土工程课件 (一)
分部分项工程计价混凝土及钢筋混凝土工程课件 (一)
随着工程建设的日益发展，工程造价计算显得尤其重要。而分部分项工程计价则是工程造价计算的一个重要内容。其中混凝土及钢筋混凝土工程是常见的工程类型之一，掌握有关分部分项工程计价混凝土及钢筋混凝土工程的课件内容能够更好地理解和应用工程造价计算方法。
一、混凝土工程计价
1.混凝土工程构成
混凝土工程包括地下室砼基础、地下室墙、地下室板、柱、梁、楼板、台阶、泡沫混凝土、轻质混凝土等。
2.混凝土工程计价
混凝土工程计价通常包括砼类别、混凝土强度等级、混凝土配合比、模板、脚手架、钢筋工程、预制构件、加强结构、隔震结构等。
二、钢筋混凝土工程计价
1.钢筋混凝土工程构成
钢筋混凝土工程包括柱、梁、板、墙、楼梯、桥梁、隧道等。
2.钢筋混凝土工程计价
钢筋混凝土工程计价通常包括结构类型、钢筋等级、砼类别等。
三、分部分项工程计价的应用
1.精确计算工程造价
分部分项工程计价能够准确计算工程造价，提高工程造价的预算精度。
2.便于管控工程质量
通过分部分项的工程造价预算，便于对工程质量进行管控，确保工程建设质量。
4.减少工程成本
通过对分部分项的工程造价计算能够避免不必要的浪费，减少工程成本，节省费用。
综上所述，分部分项工程计价混凝土及钢筋混凝土工程课件是工程造价计算的重要课程之一。准确掌握其内容对于工程建设有着十分重要的意义。希望广大工程师和从事相关行业的人能够掌握并深入理解，为工程建设和科学发展作出贡献。
钢筋及混凝土
钢筋混凝土
一、学习要求
（一）课程标准
1认识“钢筋”和“混凝土”
2.钢筋、混凝土计算分类及保护
3.钢筋规范
4.各类构件的钢筋构造与作用、抗震配筋要求
5.钢筋的计算方法
6.混凝土定义及分类，材料组成
（二）能力培训点
教导学生对钢筋的认识和计算，对混凝土的用途的认识
二、重点、难点、疑点及解决办法
1、重点 钢筋常用的分类，钢筋规范，钢筋常用分类砂细度模数的计算
2、难点 钢筋锚固及连接
3、疑点 粒级概念的理解
三、教学方法
PPT演示及黑板讲解
四、授课类型
新课讲授
五、课时安排
两课时
六、授课内容
第一课时
钢筋常用的分类
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：
（一）按轧制外形分
（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
（二）按直径大小分
钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分
Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835） 钢筋规范
由于部分造价人员对钢筋规范不是太了解，本节作个简介。主要根据《混凝土结构设计规范》（GB50010-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）》以及《建筑施工手册》（第四版）编写而成。
混凝土保护层
混凝土保护层是为了防止钢筋生绣，保证钢筋与混凝土之间有足够的粘结力，因此在钢筋混凝土中钢筋必须有足够的厚度的混凝土保护层。
(建筑工程管理)钢筋混凝土工程(教材)
（建筑工程管理）钢筋混凝土工程(教材)
钢筋混凝土工程
于水利土木工程施工中，钢筋混凝土工程占有非常重要的位置。钢筋混凝土工程包括钢筋、模板、砼三个工种工程，这是本章要介绍的主要内容，也是全课件的重点内容之壹。
钢筋工程
钢筋工程概述：
常用钢筋：
Ⅰ—Ⅳ级。
合格钢筋：
应有合格证明书，或者试验方案单。
工地管理：
运到施工现场的钢筋，应按不同的等级、不同的型号、不同的规格、不同的生产厂家，分批分类堆放，且按施工规范做有关性能实验，不符合要求的，应重新分级。
钢筋加工内容：
壹般包括冷拉、冷拔、调直、剪切、弯曲、焊接等。
钢筋冷拉：
钢筋冷拉概念：以节约钢材、提高钢筋屈服强度为目的，以超过屈服强度而又小于极限强度的拉应力拉伸钢筋，使其产生塑性变形的做法叫钢筋冷拉。
冷拉基本原理：（见27页图3—1）
第壹次冷拉效果：
取壹钢筋对其施加拉应力冷拉，钢筋会发生变形（且作应力——应变图）。随着拉应力增加，钢筋内部承受的拉应力逐渐增大。当钢筋内部产生的拉应力超过钢筋具有的屈服点A，而达到C后，停止冷拉，卸去荷载。此时能够见到，钢筋已产生塑性变形，于卸荷过程中，应力——应变图有壹个变化，直线O1C比直线OA要缓。
第二次冷拉效果：
重新施加拉应力，将钢筋拉伸到破坏，应力——应变图出现新的变化，新的屈服点于C点附近，明显高于原来的屈服点A。这个变化说明，钢筋的塑性发生了变化，塑性小了，硬度大了，钢筋的强度得到提高，这壹现象叫“变形硬化”。
钢筋内应力调整时效：
冷拉卸荷后的钢筋，有内应力存于，促使钢筋的晶体组织自行调整，屈服强度进壹步提高。钢筋屈服强度提高调整的过程称为“时效”。显然，时效过后，钢筋的拉伸特性曲线就发生改变如图中O1CDE（壹撇）。钢筋种类不同、温度条件不同，时效也不同。Ⅰ级、Ⅱ级钢筋，于常温下，15—20天完成，这叫“自然时效”；于温度100度下，2小时可完成，（多用蒸汽加热或者电热方法），这叫“人工时效”。Ⅲ级、Ⅳ级钢筋，壹般通过电加热到150—300度，经20分钟能够完成。
1第一章 混凝土结构用材料的性能(课件)
---------------------------------------------------------------最新资料推荐------------------------------------------------------
1 / 15
1第一章 混凝土结构用材料的性能(课件)
1 混 凝土 结构材料的 性能 本 章 主 要 讨 论 以 下 三
个 内 容 ：
钢 筋 的 品 种 、 级 别 、 性 能 及 其 选 用 原 则 ；
混 凝 土 在 各 种 受 力 状 态 下 的 强 度 与 变 形 性
能 及 其 选 用 原 则 ； 钢 筋 与 混 凝 土 的 共 同 工 作
原 理 。
1 . 1 钢 筋 1 . 1 . 1 钢 筋 的 品 种 与 性 能 1 、 热
轧 钢 筋 （ 1 ）、 热 轧 钢 筋 的 种 类 表 1 -1 常 用 热 轧
钢 筋 的 种 类 、 代 表 符 号 和 直 径 范 围 强 度 等 级
代 号 强 度 值 ()2N mm 钢 种 符 号 直 径 d （ mm） 表
面 形 状 Ⅰ HPB235 235 低 碳 钢 ～ 20 光 圆 Ⅱ
HRB335 335 低 合 金 钢 ～ 50 变 形 Ⅲ HRB400 400 低
合 金 钢 ～ 50 变 形 Ⅳ RRB400 400 低 合 金 钢
8～ 40 余 热 处 理 （ 2）、 热 轧 钢 筋 的 力 学 性 能 ① 应
力 应 变 曲 线 的 一 般 特 征 及 其 简 化 ② 热 轧 钢 筋
的 强 度 及 弹 性 模 量 钢 筋 的 屈 服 强 度 是 混 凝 土
结 构 构 件 设 计 计 算 时 的 主 要 依 据 之 一 。
屈 服 极 限 极 限 强 度 （ 强 度 极 限 ）。
钢筋混凝土构件基本知识和图示方法
§4.2 钢筋混凝土构件基本知识和图示方法
混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20。钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端。用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。图4-2为素混凝土与钢筋混凝土梁受力简图。
图 4-2 素混凝土与钢筋混凝土梁受力比较
一、混凝土的强度等级
钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。混凝土的抗压强度，我国《规范》规定，用边长150mm标准立方体试块，在温度20°±3°C，相对湿度大于90%的环境中，养护28天后所测得的平均压力值为混凝土的抗压强度。分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60，共12个等级，数字越大，表示混凝土抗压强度越高。
不同工程或用于不同部位的混凝土，对其强度标号的要求不一样。
一、结构说明
1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图
1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图
1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：
1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
