巴可面板操作说明
Socam 巴可背景墙系统使用说明
1 目 录
一． Encore处理器的接口说明
二． Encore控制面板的键位区说明
三． Encore控制台菜单说明
四． Encore的简易说明
Socam 巴可背景墙系统使用说明
2 一． Encore处理器介绍
端口名称
预监DVI输出 主监HD/SDI输出（不可用） M/E2板卡
预监模拟输出 系统环接输出 M/E3板卡
主监2模拟输出 系统环接输入 处理器ID设定端口
主监2 DVI输出 网线输入端口 厂家维修端口
主监1DVI输出 同步输入端口 电源输入端口
主监1模拟输出 M/E1板卡
Socam 巴可背景墙系统使用说明
3 二． 面板介绍
序号 区域名称 功能 序号 区域名称 功能
1 触摸屏区 设定、操作、修改窗口设置。 10 层控制区 选择需要的层。
2 系统键区 可直接访问所有的系统配置，设置和状态菜单。 11 层功能区 修改层的属性。
3 SC无此功能 12 激活开关组区 单台设备无效
4 操纵杆区 可以改变设置参数。 13 T型把过渡区 有预监过渡到主监
5 SC无此功能 14 分组区 根据不同设备分组。
6 设备照明控制 调节灯的明暗。 15 按键过渡区 有预监过渡到主监
7 预设区 存储设置。 16 辅助控制 不可用
8 设备选择区 激活不同设备 17 过渡功能区 设置过渡模式
9 信号源选择区 设定窗口信号源后可选择。 18 SC无此功能
Socam 巴可背景墙系统使用说明
4 三． Encore控制台菜单说明
Encore Controller菜单
HOME（菜单首页）
这是LC（大型控制台）菜单，SC（小型控制台）不包括最后两项。
（一） INPUT（输入）
Socam 巴可背景墙系统使用说明
5
要选择某个窗口后才能进入INPUT菜单，当前状态是所选窗口的属性，包括所在的1目的地（一台控制主机的情况下默认1，多台的时候根据情况调节）、2输入接口（可调，DVI、HD－15、BNC）、3信号格式（不可调，自动识别）、4输入类型（一般根据信号自动识别、不可调）、5空间颜色（RGB、SMPTE一般为RGB）、6取样模式（不可调自动识别）、7对比度（调节当前窗口信号，范围75％－125％）、8亮度（调节当前窗口信号，范围75％－125％）、9伽马值（调节当前窗口信号，范围1.0－3.0）、10输入同步类型（一般是自动识别，可调H/V、CSync、SOG、Auto）、11补偿（默认是off，除特殊情况一般不更改）、12部分同步（是调节模拟信号用，默认是160mv）、13锐度（-10－10）。
1． HOME（主菜单）
按下HOME返回主菜单
2． CFG（配置菜单）
按下CFG菜单显示的是当前窗口和SOURCE SELECTION里的键关联关系，例如1A对应1、SRC_3对应3。包括文件号码（不可选）、文件名（不可选）、删除申请到哪里。 Socam 巴可背景墙系统使用说明
6
A、 BACK（返回上一级菜单）
B、 SAVE（存储当前设置）
C、 DELETE（删除当前设置）
3． AR（宽高比调整菜单）
按下AR菜单显示当前窗口的比例，包括模式（可手动调节16：9、4：3、5：4、3：2、1：1、Custom）
如果选择Custom，下面会出现Ratio，调节具体一个比例数值。
A、 BACK（返回上一级菜单）
B、 SAVE（存储当前设置）
4． SAVE（存储）
按下SAVE存储当前设置
5． APPLY FORMAT（应用格式） Socam 巴可背景墙系统使用说明
7 按下APPLY FORMAT应用当前格式。一般是配合FORCE ACQUIRE键使用。
6． SIZING（尺寸）
按下SIZING菜单显示的是图像和窗口的比例尺寸，包括时钟相位（不可选）、横向总线、横行活动线、横向图像位置、垂直总线（不可选）、垂直活动线、垂直图像位置。
A、 BACK（返回上一级菜单）
B、 SAVE（存储当前设置）
C、 FORCE ACQUIRE（自动识别当前信号最佳位置）
7． COLOR BALANCE（颜色平衡）
这个菜单显示的是单独调整窗口图像的RGB对比度、亮度，包括Red对比度、亮度、Grn对比度、亮度、Blue对比度、亮度。
A、 BACK（返回上一级菜单）
B、 SAVE（存储当前设置）
C、 RESET ALL（恢复原始数值） Socam 巴可背景墙系统使用说明
8 8． FORCE ACQUIRE（强制识别）
按下FORCE AQUIRE自动识别当前输入信号。
（二） OUTPUT（输出）
点击OUTPUT选项显示巴可控制器输出给背景屏的分辨率，包括目的地、格式分辨率、空间颜色。
1． HOME（主菜单）
按下HOME返回主菜单 Socam 巴可背景墙系统使用说明
9 2． GLCK（同步）
按下GLCK菜单显示巴可系统的同步设定，包括源的同步设定、类型（默认类型不可选）
A、BACK（返回上一级菜单）
3． APPLY FORMAT（应用格式）
按下APPLY FORMAT菜单应用当前设置的格式
4． SETTINGS（设置）
按下SETRINGS菜单显示可以设置投影机的同步格式，包括输出监视器选择（主预监和所有）、同步输出（方式选择）、特定同步、伽马值设置、窗口删格粗细设定。
A、BACK（返回上一级）
5． TEST PATTERN（测试图）
按下TEST PATTERN菜单显示测试信号，包括输出监视器（主预监和所有）、模式（开Socam 巴可背景墙系统使用说明
10 关）、类型（类型选择）、删格（开关）、队列测试（开关）。
A、BACK（返回上一级）
（三） SYSTEM（系统）
点击SYSTEM菜单显示系统选项调节，包括层在主监上是否能够调整（ON/OFF）、Socam 巴可背景墙系统使用说明
11 Tally 模式（ON/OFF）。
1． HOME（主菜单）
按下HOME返回到主菜单。
2． RESET（恢复默认）
按下RESET显示恢复的方式，包括驱动恢复（需要恢复设备的选择CTRLR + VP
+ SP，CONTROLLER,，VP or SP）、恢复操作（All VPs and SPs， All Detected VPs,，All Detected SPs，or Active Dests）、恢复类型（软件还是硬件SOFT or FACTORY）。
A、 BACK（返回上一级）
B、 RESET（恢复） Socam 巴可背景墙系统使用说明
12 设置好后按下RESET键，屏幕上出现YES or NO同意就开始初始化开始。
3． SWVER（软件版本）
按下SWVER显示当前设备的版本号，包括控制台版本号、控制器版本号。Controller表示操作台版本号，VP表示信号处理器版本号。
A、 BACK（返回上一级）
B、 FORCE DOWNLOAN（下载新版本）（barco厂家升级）
4． DIAG（诊断）
按下DIAG显示诊断的设备，包括LED灯测试（所有、顶部、底部）、旋钮恢复（是否）。
Socam 巴可背景墙系统使用说明
13 A、 BACK（返回上一级）
B、 LINKS（链接）：宽屏幕时候设置。
C、 TALLY（Tally测试）：测试所有Tally
D、 START LED TEST（开始LED灯测试）
E、 ROTARY ENCODER（旋钮）测试液晶显示屏旁边的旋钮
F、 TBAR & JOYSTICK（T形滑杆和操纵杆）
G、 KEY DETECT（按键测试）
5． DEST SETUP（目的地设置）（单台VP情况下不设置）
按下DEST SETUP显示目的地的设置，包括目的地的选择、类型（单屏和双屏）、VP的添加、VP的删除。
A、 BACK（返回上一级）
B、 REMOVE ALL（恢复所有修改）
C、 REMOVE（移除）
D、 ADD（添加）
6． NETWORK SETUP（网络设置）（没有巴可专用路由器的情况下，一般不用设置）
按下NETWORK SETUP显示控制台IP、其他网络设备IP范围。不可修改。 Socam 巴可背景墙系统使用说明
14
A、BACK（返回上一级）
7． INPUT PATCH（输入点）
按下INPUT PATCH显示窗口和点的对应关系，包括点的序号、连接类型、目的地序号、VP窗口号、控制台窗口号、Tally号。
A、 BACK（返回上一级）
B、 ADD PATCH（添加点）
C、 DELETE PATCH（删除点）
8． ROUTER SETUP（路由器设置）（没有巴可专用路由器的情况下，一般不用设置）
按下ROUTER SETUP显示路由器设置，包括路由器序列号、名称、厂商、路由器类型、输入口多少，输出口多少、通讯类型。

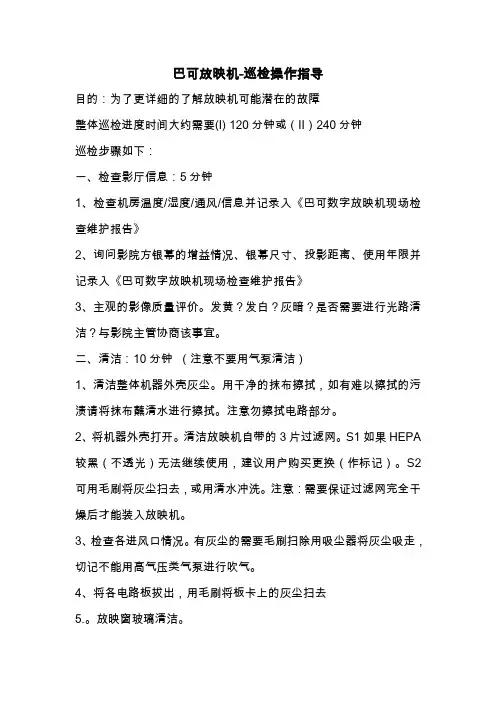

巴可放映机-巡检操作指导
______________________________________________________________________________________________________________
精品资料 巴可放映机-巡检操作指导
目的：为了更详细的了解放映机可能潜在的故障
整体巡检进度时间大约需要(I) 120分钟或（II）240分钟
巡检步骤如下：
一、检查影厅信息：5分钟
1、检查机房温度/湿度/通风/信息并记录入《巴可数字放映机现场检查维护报告》
2、询问影院方银幕的增益情况、银幕尺寸、投影距离、使用年限并记录入《巴可数字放映机现场检查维护报告》
3、主观的影像质量评价。发黄？发白？灰暗？是否需要进行光路清洁？与影院主管协商该事宜。
二、清洁：10分钟 （注意不要用气泵清洁）
1、清洁整体机器外壳灰尘。用干净的抹布擦拭，如有难以擦拭的污渍请将抹布蘸清水进行擦拭。注意勿擦拭电路部分。
2、将机器外壳打开。清洁放映机自带的3片过滤网。S1如果HEPA较黑（不透光）无法继续使用，建议用户购买更换（作标记）。S2可用毛刷将灰尘扫去，或用清水冲洗。注意：需要保证过滤网完全干燥后才能装入放映机。
3、检查各进风口情况。有灰尘的需要毛刷扫除用吸尘器将灰尘吸走，切记不能用高气压类气泵进行吹气。
4、将各电路板拔出，用毛刷将板卡上的灰尘扫去
5.。放映窗玻璃清洁。 ______________________________________________________________________________________________________________
精品资料 三、光学部件：
光路I：20分钟，除引擎光管内部以外的光路
1、将镜头拔出，用镜头布清洁镜头内外面的灰尘。
2、打开光闸，用镜头布擦拭引擎出光口。
3、将灯箱拔出，用镜头布擦拭折射镜（Cold mirror），擦拭引擎光入口（integrator rod）。

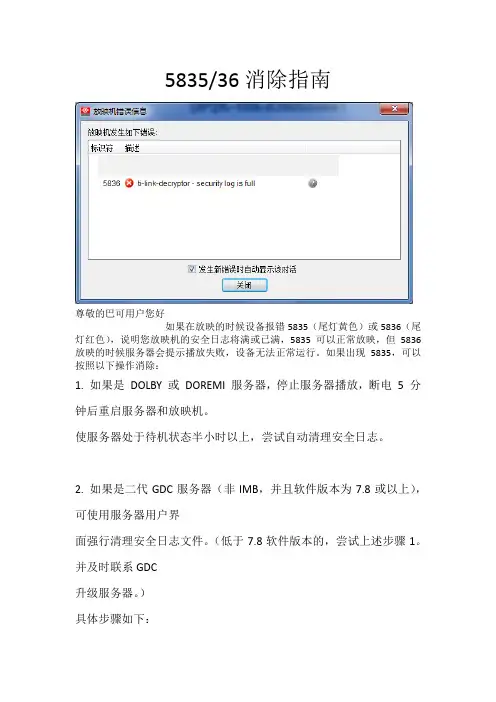

巴可放映机DP2K-20C报错5835、5836
5835/36消除指南
尊敬的巴可用户您好
如果在放映的时候设备报错5835（尾灯黄色）或5836（尾灯红色），说明您放映机的安全日志将满或已满，5835可以正常放映，但5836放映的时候服务器会提示播放失败，设备无法正常运行。如果出现5835，可以按照以下操作消除：
1. 如果是 DOLBY 或 DOREMI 服务器，停止服务器播放，断电 5 分钟后重启服务器和放映机。
使服务器处于待机状态半小时以上，尝试自动清理安全日志。
2. 如果是二代GDC服务器（非IMB，并且软件版本为7.8或以上），可使用服务器用户界
面强行清理安全日志文件。（低于7.8软件版本的，尝试上述步骤1。并及时联系GDC
升级服务器。）
具体步骤如下： A. 点击服务器播放界面“控制面板”按钮，切换到如图画面：
B.
C. 选择Adminpanel按钮，切换到如图画面：
D. C.点击右下角FOCE，将光标移动到输入栏，输入密码“configos”
E.
F. D.点击“Diagnostics/Maintenance”按钮，切换到如下画面： G.
H. E．点击“Reset ASM log retrieve”按钮，按照提示选择OK
如果以上方法均无效，或设备报错5836，请尝试以下方法升级解码板可解决
首先运行communicator，用户名“ST”，密码“default”进入管理员权限
登录完成之后点击“维护” 软件升级 启动DC update 如图所示
选中第一项，点击NEXT
如图，
1 PACKAGE TAPE：Enigma link
2 选择文件存储路径
3 输入放映机的IP地址
4运行“next”：
出现如下所示，表面在升级过程中
如图所示，表明升级成功，点击Finish返回
BARCO大屏培训手册p
一、系统的开启与关闭
大屏幕显示系统包括显示墙和图形控制器两部分，在本系统中还配置有控制电脑，方便实现远端控制开关。
1.1、系统开启
1.1.1手动开启系统
将整个系统的电源开关打开，使系统里的所有设备处于通电状态。
手动开启图形控制器,所有投影单元和控制电脑。
大概3分钟左右，系统完全启动完毕。
1.1.2 软件控制开启系统
将整个系统的电源开关打开，使系统里的所有设备处于通电状态。
手动开启图形控制器和控制电脑。
大概3分钟左右图形控制器和控制电脑系统完全开启，可通过控制电脑里面的Apollo软件开启大屏幕（详见第四章节 Apollo软件的使用），也可通过大屏幕控制管理软件（BCM）开启大屏（详见第六章节 BCM软件的使用）。
1.2、系统关闭
1.2.1 手动关闭系统
通过鼠标管理控制器关闭，关闭控制电脑。
手动关闭所有投影单元。
1.2.2 软件控制关闭系统
通过控制电脑的BCM管理软件先关闭大屏。
再通过Apollo管理软件Explorer（资源管理器）里Start（启动）里面的关闭控制器快捷键：shutdown ，关闭大屏幕的图形控制器。
二、大屏幕、投影机部分维护
2.1清洁屏幕
屏幕由单个或两个屏幕部件组成。每个屏幕单元均具有专用于其功能实现的精密光学屏幕表面结构。如果屏幕处理不当，该光学表面就可被轻易损坏。仅在戴有一个软纹理结构(例如棉手套)手套时方可接触屏幕。
屏幕是一种高精度光学部件。它由塑料制成，而且不耐刮划。仅可使用软湿布清洁。
如果屏幕仅有少许灰尘或表现为微粒状的灰尘，推荐使用带软毛或羽毛掸的真空吸尘器进行清洁。可以使用干净的压缩空气吹除灰尘，但是这样将会导致屏幕表面带有静电，从而吸引气悬微粒。应始终顺着屏幕的长（Long）光学结构方向刷除灰尘(如果存在的话)。
如果屏幕很脏（可能是手指印），可以使用无绒软布或纸巾清洁。如果需要的话，也可以使用含有淡肥皂水的微温蒸馏水来清洁屏幕。严禁直接将清洁液涂在屏幕表面上。而是应该将清洁剂添加到软布或毛巾上，然后擦拭屏幕表面。重要提示：在清洁处理之后，应使屏幕完全干燥。
10 Barco DC(DP90-100) 现场培训手册 - 图文-
D-Cine Premiere DP100/DP90
D-Cine Premiere Training
数字放映机现场培训手册
目录
一.放映机基本构造
1、构造图 (3
1.1、DP100构造图 (3
1.2、DP90构造图 (4
2、分解说明 (5
2.1、控制面板 (5
2.2、输入面板 (5
2.2.1、HDSDI输入端口 (5
2.2.2、DVI输入端口 (5
2.2.3、TI R232控制端口 (6
2.2.4、BARCO R232/R422控制端口 (6
2.2.5、以太网控制端口 (6
3、主电源连接 (7
3.1、DP100电源连接 (7
3.2、DP90电源连接 (7
二.操作流程 (8
1、开启数字放映机 (8
1.1、启动排风系统 (8
1.2、放映机通电 (8
1.3、放映画面 (8
2、关闭数字放映机 (8
2.1、关闭遮光板 (8
2.2、熄灭氙灯 (8
2.3、关闭放映机电源 (8
三.日常维护 (10
1、清洁顶部风机口 (10
2、清洁过滤网 (10
3、保证液流气压 (11
4、电源检查 (11
5、排风检查 (11
6、日志记录 (11
四.常规状态监控 (12
1、温度 (12
2、电压 (12
3、风扇速度 (13
4、氙灯运行状况 (13
5、氙灯稳定性检查 (14
6、液流气压 (14
五.简单问题处理 (15
1、指示灯为红色 (14
2、指示灯为绿色 (15
3、关于数字放映机重启 (15
3.1、软重启 (15
3.2、硬重启 (15
一.放映机基本构造
1、构造图
1.1、D P100
模块说明:
系号说明
1 Projector Head / DP100数字头
2 Projector pedestal / DP100机座
3 Control panel / 控制面板
4 Input panel / 输入面板
5 Prime lens / 主镜头
巴可数字放映机A类维护保养内容和操作方法

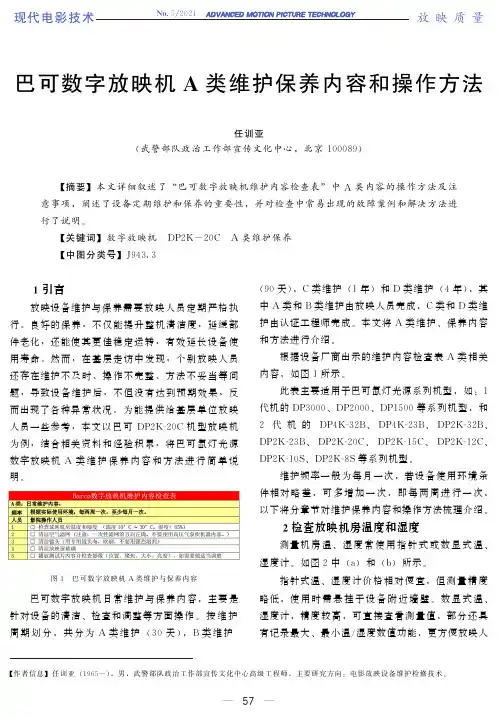

巴可数字放映机A类维护保养内容和操作方法任训亚(武警部队政治工作部宣传文化中心,北京100089)【摘要】本文详细叙述了“巴可数字放映机维护内容检查表”中A类内容的操作方法及注意事项,阐述了设备定期维护和保养的重要性,并对检查中常易出现的故障案例和解决方法进行了说明。【关键词】数字放映机 DP2K-20C A类维护保养【中图分类号】J943.3 1引言放映设备维护与保养需要放映人员定期严格执行。良好的保养,不仅能提升整机清洁度,延缓部件老化,还能使其更佳稳定运转,有效延长设备使用寿命。然而,在基层走访中发现,个别放映人员还存在维护不及时、操作不完整、方法不妥当等问题,导致设备维护后,不但没有达到预期效果,反而出现了各种异常状况。为能提供给基层单位放映人员一些参考,本文以巴可DP2K-20C机型放映机为例,结合相关资料和经验积累,将巴可氙灯光源数字放映机A类维护保养内容和方法进行简单说明。
图1 巴可数字放映机A类维护与保养内容巴可数字放映机日常维护与保养内容,主要是针对设备的清洁、检查和调整等方面操作。按维护周期划分,共分为A类维护(30天),B类维护(90天),C类维护(1年)和D类维护(4年),其中A类和B类维护由放映人员完成,C类和D类维护由认证工程师完成。本文将A类维护、保养内容和方法进行介绍。根据设备厂商出示的维护内容检查表A类相关内容,如图1所示。此表主要适用于巴可氙灯光源系列机型,如:1代机的DP3000、DP2000、DP1500等系列机型,和2代机的DP4K-32B、DP4K-23B、DP2K-32B、DP2K-23B、DP2K-20C、DP2K-15C、DP2K-12C、DP2K-10S、DP2K-8S等系列机型。维护频率一般为每月一次,若设备使用环境条件相对略差,可多增加一次,即每两周进行一次,以下将分章节对维护保养内容和操作方法梳理介绍。2检查放映机房温度和湿度测量机房温、湿度常使用指针式或数显式温、湿度计。如图2中(a)和(b)所示。指针式温、湿度计价格相对便宜,但测量精度略低,使用时需悬挂于设备附近墙壁。数显式温、湿度计,精度较高,可直接查看测量值,部分还具有记录最大、最小温/湿度数值功能,更方便放映人【作者信息】任训亚(1965-),男,武警部队政治工作部宣传文化中心高级工程师,主要研究方向:电影放映设备维护检修技术。—75—现代电影技术 No.5/2021 ADVANCEDMOTIONPICTURETECHNOLOGY 放映质量员测量和记录,但精度越高,价格越昂贵。根据影院机房温、湿度测量范围,一般选择测量温度范围为-10℃~50℃,温度精度为±1℃,湿度测量范围为10%~99%RH,湿度精度为±5%的温、湿度计即可。使用时常放置在设备附近水平面,使用自带支架支撑。这样做目的是确保内部装有的湿度传感器感应孔通风良好。当使用数显式温、湿度计两年左右,灵敏度会逐渐降低,此时应咨询厂家进行重新校准或更换。无论使用指针式温、湿度计还是数显式温、湿度计,在测量时,都应避免阳光直射和远离空调出气口。

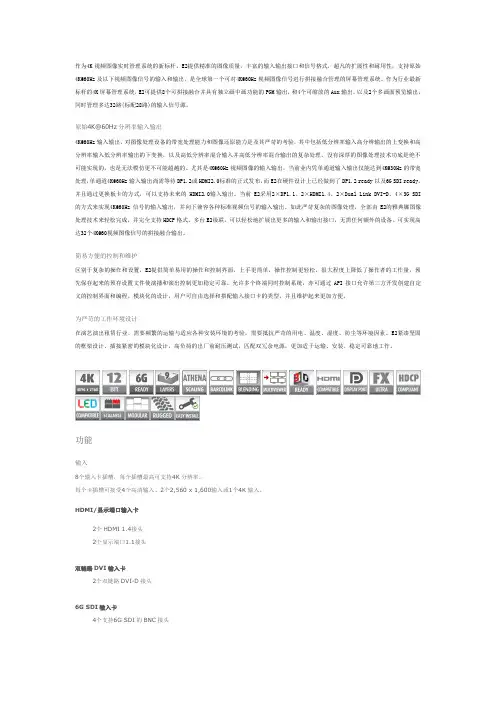

巴可E2
作为4K视频图像实时管理系统的新标杆，E2提供精准的图像质量，丰富的输入输出接口和信号格式，超凡的扩展性和耐用性，支持原始4K@60Hz及以下视频图像信号的输入和输出，是全球第一个可对4K@60Hz视频图像信号进行拼接融合管理的屏幕管理系统。作为行业最新标杆的4K屏幕管理系统，E2可提供8个可拼接融合并具有独立画中画功能的PGM输出，和4个可缩放的Aux输出，以及2个多画面预览输出，同时管理多达32路(标配28路)的输入信号源。
原始4K@60Hz分辨率输入输出
4K@60Hz输入输出，对图像处理设备的带宽处理能力和图像还原能力是及其严苛的考验，其中包括低分辨率输入高分辨输出的上变换和高分辨率输入低分辨率输出的下变换，以及高低分辨率混合输入并高低分辨率混合输出的复杂处理，没有深厚的图像处理技术功底是绝不可能实现的，也是无法模仿更不可能超越的。尤其是4K@60Hz视频图像的输入输出，当前业内凭单通道输入输出仅能达到4K@30Hz的带宽处理，单通道4K@60Hz输入输出尚需等待DP1.2或HDMI2.0标准的正式发布，而E2在硬件设计上已经做到了DP1.2 ready以及6G SDI ready，并且通过更换板卡的方式，可以支持未来的HDMI2.0输入输出。当前E2采用2×DP1.1、2×HDMI1.4、2×Dual Link DVI-D、4×3G SDI的方式来实现4K@60Hz信号的输入输出，并向下兼容各种标准视频信号的输入输出。如此严苛复杂的图像处理，全部由E2的雅典娜图像处理技术来轻松完成，并完全支持HDCP格式。多台E2级联，可以轻松地扩展出更多的输入和输出接口，无需任何额外的设备。可实现高达32个4K@60视频图像信号的拼接融合输出。
简易方便的控制和维护
区别于复杂的操作和设置，E2提供简单易用的操作和控制界面，上手更简单，操作控制更轻松，很大程度上降低了操作者的工作量，预先保存起来的预存设置文件使演播和演出控制更加稳定可靠。允许多个终端同时控制系统，亦可通过API接口允许第三方开发创建自定义的控制界面和编程。模块化的设计，用户可自由选择和搭配输入接口卡的类型，并且维护起来更加方便。
(完整版)巴可放映机镜头跑位调整指南
镜头跑位与限位调整方法
故障现象
1. 切换通道后图像模糊（聚焦不实）或银幕上的图像位置偏移
2. 放映机尾灯黄灯告警，系统报5191（棱镜开关报警）,5230（镜头无法变焦）,5231（镜头无法聚焦）,5232（镜头无法水平移动）,5233（镜头无法上下移动），银幕画面不正，清晰度模糊
3. 切换画面后画面直接飘到一个方向的尽头(如天花板上)
故障原因
镜头安装不到位或镜头移位；控制板接触不良；按键板接触不良；镜头文件损坏
解决办法
第一步：镜头引导归位
（此操作测试镜头马达是否可以正常变焦、聚焦，如果镜头引导归位可以成功完成，说明镜头可以自动调整，继续进行第五步）
以管理员权限登录触摸屏，用户名“st”密码“default”，运行镜头引导：安装—高级—镜头参数，如图
确认镜头参数与镜头上的编号对应，点启动开始引导，确定完成且没有报错
第二步：重新安装镜头
（重装镜头解决镜头没有固定好，没有安装到位的问题。重新安装镜头后需要重做第一步）
用手托住镜头，拨动镜头固定滑杆，将镜头取下，清洁内外镜头片后装回放映机。操作时注意滑杆力度，镜头安装到位稳固（镜头下面有一可左右拨动的金属杆（图中红色部分），拨到左边是卸下镜头，右边是锁紧镜头，）。开灯打测试图，看光是否从镜头中间打出。尽量从镜头中间打出（可用一张白纸放到镜头前观察画面是否从镜头中间打出），如果不是，使用镜头位移，使光从镜头中间部分打出，如果此时投射画面不能打到银幕中央，调整放映机物理位置，试投影打到银幕中间部分。
第三步：重新插拔并清洁控制板
（此操作解决因控制板接触不良，使放映员或放映机自动操作指令不能发送给镜头马达的问题。此操作完成后需要重做第一步确认问题解决）
可以尝试重新插拔控制板并清洁金手指（板卡插槽触点），一代机需要插拔板卡箱。
插拔板卡后有时会报5851错误代码，此时需要进行安全认证，认证方法是把钥匙靠近放映机感应区，此时按键板背灯会变成浅黄色，输入12345612，键盘闪绿光，表示认证通过。
巴可f32投影机遥控器说明书
巴可f32投影机遥控器说明书
1、按照机器所标明的电源电压接通投影仪电源。在连接时,电脑和投影仪还是关闭的。如果电脑没有串口,可以买个串口转接盒,注意安装的时候接线要连接好。
2、开启机器电源开关以前应先将反射镜打开,防止过热烧黑。
3、将电脑连接在投影仪的VGA接口,然后打开投影仪和电脑。使光源及散热风扇同时工作。
4、打开属性—设置—分辨率,将电脑的分辨率调成和投影仪一致。
5、选择信号时,如果是电脑就选RGB信号按钮,DVD就选VIDEO。
6、将机器白光投射到银幕上,查看光斑是否清晰明亮,光线照射是否均匀,针对情况进行有关光学部件位置的适当调校。
7、如有色散现象,利用色带调节旋钮进行调解加以消除。
barco大屏OV-D2系列手册
barco大屏OV-D2系列手册
用户手册
OV-D2 系列
R59770138
_______________________________________________ Barco – OV-D2
Series – R59770138 – user's manual – Revision 01 – November-2007i
OV-D2系列用户手册，当前版本 标题: OV-D2系列 –用户手册
ID编号: R59770138
修订版: 01
日期: 2007年11月
主要事项 更新 第1章 第2章 第3章 添加 第4章 添加 第5章 添加 第6章 添加 第7章 添加 第8章 第9章
新建:相应各章为新建或者经过彻底修订。 修正:相应各章的部分段、节经过修正;见修订栏。 添加:相应各章的部分段、节为添加内容;见修订栏。 文件历史
产生新版本的修订以竖线表示。
_______________________________________________Barco – OV-D2
Series – R59770138 – user's manual – Revision 01 – November-2007ii
商标
本手册所提及的品牌与产品名称均可能为其各自持有人的商标、注册商标或者版权。本手册所提及的所有品
牌与产品名称均用作注释或者实例，而且不应被视为该产品或其制造商的广告。
巴可公司(BARCO)版权所有? 2007 Die Weitergabe sowie die Vervielfältigung aller Unterlagen, die von
uns überlassen werden, deren
Verwertung und Mitteilung ihres Inhaltes an Dritte ist nicht
gestattet, soweit dies nicht ausdrücklich
