超声波模块的应用
. . 超声波传感器在蒂森旅客登机桥设备中的应用
1、 超声波传感器基本原理： 超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。因此超声波检测以超声波作为检测手段，必须产生超声波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声换能器，或者超声探头。 超声波传感器以优异的性能广泛地应用在恶劣、复杂的工业环境中，特别是可以用来检测一些具有表面反射特性的材料或者需要精确测量的场合。超声波介质的特点使其能工作在普通传感器不能胜任的工作环境中。更值得提及的是，目标物的颜色、环境的噪声以及空气中的灰尘都不会影响传感器的功能。超声波传感器提供一种无接触的距离检测方案，并以其较长和较宽的检测范围帮助解决了许多实际应用的难题。超声波检测弥补了接近原理和光电原理检测的不足。相比于电感式或电容式接近开关它更适合需要更长感应距离的检测应用中；相比于光电传感器它更耐脏且适应不同外形物体的检测。超声波传感器特别适合检测高密度和有良好声波反射特性的物体。超声波传感器利用压电陶瓷作为声波的发射器和接收器。超声波换能器能够嵌装在传感器壳体里的聚氨基甲酸泡沫中，不漏水。 2、 旅客登机桥设备主要部件及功能介绍： 旅客登机桥是连接候机大厅与飞机舱门之间的机坪移动式活动通道。此设备能为旅客提供一个不受恶劣天气条件影响的上下飞机的安全环境，确保旅客在正常或紧急情况下都能登上或离开飞机。 （1）、旅客登机桥结构及功能，主要部件如图1所示：
固定端后立柱： 是与地面基础预埋的地脚螺栓连接支撑着旋转平台的部件； 旋转平台组件： 与候机楼柔性连接、走廊、圆形大厅。该组件的设计将保证不会有任何负载或振动从登机桥传到候机楼； 伸缩活动通道： 分为A段（最小）、B段（三节桥的中段，两节桥的最大端）、C段（三节桥的最大端）在横截面部分是长方形的，伸缩活动通道的侧壁可以是玻璃结构，也可以是钢结构。能根据停靠飞机的不同位置，伸缩至相应的长度； 液压升降系统： 是为登机桥提供垂直方向运动的构件，由液压系统及升降油缸等部件组成，使登机桥能以最佳的高度泊靠不同的飞机；
1 桥头接机口 伸缩活动通道 旋转平台组件
固定端后立柱 工作服务梯 液压升降系统
行走系统
（图1）登机桥结构图 .
. 轮架行走系统： 是为登机桥提供水平方向运动的构件，由行走电机、减速箱、轮架和实心橡胶轮胎等部件组成，使登机桥能以最快和最安全的速度泊靠飞机； 工作服务梯： 是提供给登机桥设备操作、维修、机务等工作人员进出的服务梯通道。 桥头接机口： 在登机桥泊靠飞机时，控制登机桥行走、升降并直接与飞机接触的部件即为接机口。由操控台、接机雨篷、可调节的接机地板、自动调平装置等部件组成。保证登机桥与飞机之间只有软接触，并方便旅客的上下。同时，并留有维修人员和机务人员进出的服务梯门。
（2）、轮架行走系统控制主电路图介绍： 行走系统是实现旅客登机桥设备前进、后退、左右旋转的重要组成部分。分别用两台Schneider Electric公司ATV-28系列变频器来控制行走系统左右两台5.5KW三相异步电机，PA与PB接制动电阻82 Ohm，用变频器的故障继电器辅助触点给PLC信号，来检测变频器故障状态。主电路如图2所示：其基本工作原理：操作控制台上的操纵手柄，通过PLC的DC+24V逻辑信号控制左右两台行走电机前进、后退、左右90度旋转及速度，○1、登机桥前进到伸长减速接近开关或后退到缩短减速接近开关时，低速前进或后退；○2、登机桥前进到伸长限位接近开关或后退到缩短限位接近开关时，停止前进或后退；○3、登机桥前进到伸长超行程限位开关或后退到缩短超行程限位开关时，停止运行，只能用旁路开关；○4、登机桥靠近距离飞机仓门1.5M时，登机桥只能低速前进；○5、登机桥接机口检测开关接触飞机时，停止前进，只能后退；○6、登机桥检测到距离飞机发动机1.5M时，停止前进，只能后退；○7、登机桥检测到距离飞机机翼3M时，登机桥停止前进，只能后退；○8轮架角度向左至+90度接近开关时停止旋转向左旋转，只能反方向旋转；○9轮架角度向右至-90度接近开关时停止旋转向左旋转，只能反方向旋转。
3、PLC逻辑控制系统： 蒂森公司旅客登机桥设备使用的是法国Schneider Electric TE公司的TSX系列PLC可编程序控制器。整个PLC可编程序控制器框架如图3所示：
（图2）登机桥行走系统主电路控制原理图
2 . . EAPS：TSX PSY1610M模块是电源模块； EA1：TSX P57103M模块是CPU模块； EA1.1：TSX DEY64D2K模块是一种采用正逻辑24 VDC 64通道连接器离散量输入模块； EA1.2：TSX DEY32D2K模块是一种采用正逻辑24 VDC 32通道连接器离散量输入模块； EA1.3：TSX DSY64T2K模块是一种用于直流电的64通道连接器离散量晶体管输出模块； EA1.4：TSX AEY800模块是4-20mA模拟量输入模块。 该PLC程序控制器采用模块紧凑行设计。PLC控制器的电源是DC24V，离散量 I/O口模块带HE10连接器，I/O口模块的 通道具有自诊断功能，能够使技术维修人员快速方便的检修故障。 4、 旅客登机桥设备行走检测控制系统 原来设计接机口检测到距离飞机舱门1.5米时，登机桥减速前进，采用机械限位开关检测信号；检测距离机翼1.5米/飞机发动机3米时，登机桥停止前进，采用的是光电检测传感器；登机桥的高度数据参数的测量采用电位器。 （1）、登机桥设备行走系统的控制要求： ①、检测登机桥设备距离机翼≤3米时停止前进（DC24V开关量数子信号）； ②、检测登机桥距离发动机≤1.5米时停止前进（DC24V开关量数子信号）； ③、检测登机桥距离舱门≤1.5米时减速前进（DC24V开关量数子信号）； ④、检测登机桥高度数据是0-6米（4-20mA模拟量信号）。
通过以上分析，为了满足登机桥设备原有的控制要求，最终考虑到现有软件及硬件资源，为进一步提高设备的安全性能和降低故障率。旅客登机桥设备与飞机舱门对接时，使用超声波传感器无接触的距离检测方案。如图4所示 ：
（2）、超声波传感器选型 按照登机桥设备原来的设计的控制要求及根据超声波的结构原理,选用以下超声波型号来替换,具体如下：
③ ≤1.5米时登机桥减速前进 ④ 0-6m登机桥高度数据检测
② ≤1.5米时登机桥停止前进 ① ≤3米时登机桥停止前进
（图4）登机桥设备与飞机舱门对接示意图
（图3）PLC框架图 3 .
. ①、UH3-KHD2-4E5/1个 是分别连接机翼保护超声波传感器的分析仪：传感器设在现场，分析在开关柜中进行，传感器类型为UB500/UB2000/UB4000/UB6000-30GM-H3。这些传感器自身不具备分析电路。分析仪为每个传感器通道产生发射脉冲，然后接收回声信号并根据声波行程时间计算输出探测范围，探测范围50m/2000m/4000m/6000m。每个通道分配有一个开关输出口； ②、UB4000-30GM-E5-V15/2个 登机桥距离飞机机翼≤3米或距离飞机发动机≤1.5米时，登机桥设备停止前进，该传感器特性：开关输出、5种不同的输出功能可共选择、设定输入、可以同步、可以关闭传感器、温度补偿、对压缩空气不敏感。技术参数：检测范围200-4000mm、盲区0-200mm、标准检测板100mm x 100mm、换能器频率约85kHz、响应时间约325ms; ③、UB2000-30GM-E5-V15/1个 登机桥离飞机门≤1.5米时，登机桥设备减为最低速度前进，该传感器特性：开关输出、5种不同的输出功能可选用、设定输入、可以同步、可以关闭传感器、温度补偿、对压缩空气不敏感。技术参数：检测范围80—2000mm、调节范围120—2000mm、盲区0—80mm、标准检测板100mm X 100mm、换能器频率约180kHz、响应时间约150ms; ④、UC6000-30GM-IUR2-V15/1个 检测登机桥离机坪地面高度0-6米。该传感器特性：通过可编程接口使用ULTRA3000软件进行传感器参数设定、电流和电压输出、同步功能、声波和灵敏度可调、温度补偿。技术参数：检测范围350—6000mm、调节范围400—6000mm、盲区0—350mm、标准目标板100mm X 100mm、换能频率65kHz、响应延时最小285ms及出厂设定850ms。 （3）、改造后超声波检测与PLC控制驱动行走系统原理如图5所示：
HMI ○15
○1 ○3 ○7 ○9 ○11 ○13
○4
○2 ○5 ○6 ○8 ○10 ○12 ○14
○1、连接器（P-A8/ABE-7H20E100）；○2操纵手柄，○3连接器（E-A2/ABE-7H20E100）；○4超声波分析仪（UH3-KHD2-4E5）；○5≤3米时登机桥停止前进超声波传感器（UB4000-30GM-E5-V15）；○6≤1.5米时登机桥停止前进超声波传感器（UB4000-30GM-E5-V15）；○7连接器（P-A10/ABE-7H20E100）；○8 ≤1.5米时登机桥减速前进（UB2000-30GM-E5-V15）；○9模拟量连接器（E-A7/ ABE-7CPA03）；○10 0-6m登机桥高度数据检测（UC6000-30GM-IUR2-V15）；
4
hc-sr04原理
hc-sr04原理HC-SR04是一种基于超声波原理的距离测量模块，可广泛应用于机器人、汽车、无人机和智能家居等领域。
在测量原理方面，HC-SR04模块主要基于声音的传播速度来计算距离。
HC-SR04模块主要由超声波传感器、发射器和接收器组成。
它工作的原理是通过发送超声波脉冲并测量脉冲的回程时间来确定距离。
其工作过程如下：1. 发送超声波脉冲：HC-SR04模块内部的发射器会发出一系列超声波脉冲，通常以40kHz的频率进行。
2. 接收超声波信号：超声波传感器接收到反射回来的超声波信号，这些信号是由发射的超声波脉冲在目标物体上反射后返回的。
3. 计算回程时间：接收器会检测到从发射到接收到超声波信号的时间间隔，也就是回程时间。
回程时间可以通过超声波的速度和回程距离之间的关系计算得到。
4. 计算距离：根据声音在空气中的传播速度，一般为343米/秒，可以使用以下公式来计算距离：距离 = (回程时间 * 速度) / 2。
需要注意的是，由于超声波的传播速度受到环境条件的影响，如温度、湿度、空气浓度等因素，因此在实际应用中可能需要进行一定的校准。
HC-SR04模块具有以下优点：1. 非接触式测量：超声波可以在没有物理接触的情况下进行测量，可以应用于敏感的环境和物体。
2. 精度较高：通常，HC-SR04模块的测量精度可以达到2-3mm，足以满足大多数应用的要求。
3. 反应速度快：超声波的传播速度非常快，通常比光速稍慢，因此可以实时测量目标物体与传感器之间的距离。
4. 灵活性：HC-SR04模块小巧轻便，易于集成到各种设备中。
同时，它的使用也非常简单，只需发送一个脉冲信号即可。
总结起来，HC-SR04模块是一种基于超声波原理的距离测量模块，通过发送和接收超声波信号来计算目标物体与传感器之间的距离。
它具有非接触式测量、精度较高、反应速度快和灵活性的优点，广泛应用于不同领域和场景中。

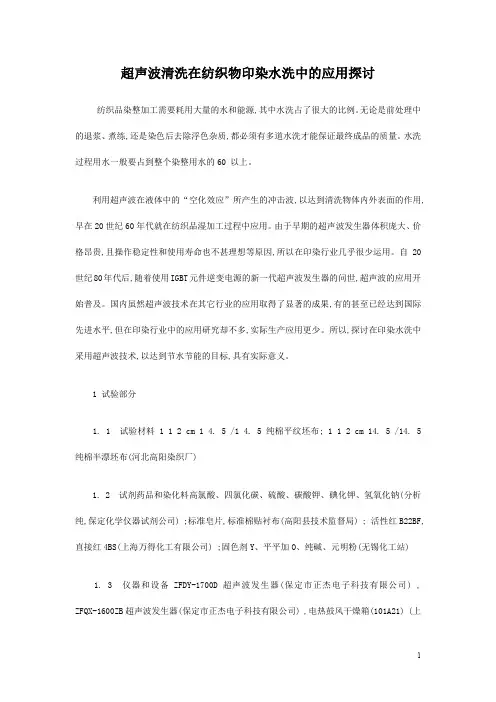

超声波清洗在纺织物印染水洗中的应用 附超声波测距模块
超声波清洗在纺织物印染水洗中的应用探讨纺织品染整加工需要耗用大量的水和能源,其中水洗占了很大的比例。
无论是前处理中的退浆、煮练,还是染色后去除浮色杂质,都必须有多道水洗才能保证最终成品的质量。
水洗过程用水一般要占到整个染整用水的60 以上。
利用超声波在液体中的“空化效应”所产生的冲击波,以达到清洗物体内外表面的作用,早在20世纪60年代就在纺织品湿加工过程中应用。
由于早期的超声波发生器体积庞大、价格昂贵,且操作稳定性和使用寿命也不甚理想等原因,所以在印染行业几乎很少运用。
自20世纪80年代后,随着使用IGBT元件逆变电源的新一代超声波发生器的问世,超声波的应用开始普及。
国内虽然超声波技术在其它行业的应用取得了显著的成果,有的甚至已经达到国际先进水平,但在印染行业中的应用研究却不多,实际生产应用更少。
所以,探讨在印染水洗中采用超声波技术,以达到节水节能的目标,具有实际意义。
1 试验部分1. 1 试验材料 1 1 2 cm 1 4. 5 /1 4. 5 纯棉平纹坯布; 1 1 2 cm 14. 5 /14. 5纯棉半漂坯布(河北高阳染织厂)1. 2 试剂药品和染化料高氯酸、四氯化碳、硫酸、碳酸钾、碘化钾、氢氧化钠(分析纯,保定化学仪器试剂公司) ;标准皂片,标准棉贴衬布(高阳县技术监督局) ; 活性红B22BF,直接红4BS(上海万得化工有限公司) ;固色剂Y、平平加O、纯碱、元明粉(无锡化工站)1. 3 仪器和设备ZFDY-1700D 超声波发生器(保定市正杰电子科技有限公司) , ZFQX-1600ZB超声波发生器(保定市正杰电子科技有限公司) ,电热鼓风干燥箱(101A21) (上海实验仪器总厂) ,WSD2Ⅲ自动白度计(浙江温州市沪华调压器厂) ,毛细管效应仪YG(B) 871、YG(B) 026D2250型电子织物强力仪(温州大荣纺织标准仪器厂) , P2AO小轧车、Color2Eye 7000A 电脑测配色系统( GretagMacbeth公司) , SW212A型耐水洗色牢度实验仪(无锡纺织仪器厂) ,MP200B电子天平(上海精密科学仪器有限公司) ,荣华数显恒温水浴锅(江苏省金坛市荣华仪器制造有限公司)1. 4 试验方法1. 4. 1 试验流程按标准的退浆、煮练、染色工艺对棉织物处理后,采用超声波水洗,然后测定水洗后织物的淀粉残余率、蜡状物含量、毛效、白度、染色牢度和色光等指标,并与常规水洗织物进行对比。
超声波模块HC-SR04简介以及编程
超声波模块HC-SR04简介以及编程１、本模块性能稳定，测度距离精确，模块高精度，盲区小。
产品应用领域：机器人避障物体测距液位检测公共安防停车场检测。
2、主要技术参数：1：使用电压：DC---5V2：静态电流：小于2mA3：电平输出：高5V4：电平输出：底0V5：感应角度：不大于15度6：探测距离：2cm-450cm7:高精度可达0.2cm实物图接线方式：VCC、trig（控制端）、echo（接收端）、GND基本工作原理：(1)采用IO口TRIG触发测距，给至少10us的高电平信号;(2)模块自动发送8个40khz的方波，自动检测是否有信号返回；(3)有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。
测试距离=(高电平时间*声速(340M/S))/2; 本模块使用方法简单,一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,即可以达到你移动测量的值5、操作：初始化时将tr ig和ech o端口都置低，首先向给trig 发送至少10us的高电平脉冲（模块自动向外发送8个40K的方波），然后等待，捕捉echo端输出上升沿，捕捉到上升沿的同时，打开定时器开始计时，再次等待捕捉e cho的下降沿，当捕捉到下降沿，读出计时器的时间，这就是超声波在空气中运行的时间，按照测试距离=(高电平时间*声速(340M/S))/2 就可以算出超声波到障碍物的距离。
6、下面是飞思卡尔XS128单片机测距的程序：while(1){PT1AD0_PT1AD00 = 1;//给超声波模块输入高脉冲PITINTE_PINTE1=1; //打开PIT1定时器while(!(counter0>=4)); //等待20usPITINTE_PINTE1=0;counter0 = 0;//关闭定时器，计数清零PT1AD0_PT1AD00 = 0; //trig管脚拉低PORTB_P B0 = 0; //指示灯0while(!(PT1AD0_PT1AD01 == 1)); //等待echo输出上升沿PORTB_P B1 = 0; //指示灯1PITINTE_PINTE0=1; //打开PIT0定时器while(!(PT1AD0_PT1AD01 == 0)); //等待下降沿distanc e = counter*17/20; //计算距离，单位CMPITINTE_PINTE0=0; //关闭定时器PORTB_P B2 = 0; //指示灯2PITINTE_PINTE0=1; //打开定时器定时500ms，数码管显示 while(!(counter>=10000)){Showing(distanc e); //显示距离，精确1cm}PITINTE_PINTE0=0;counter=0; //关闭定时器，清零}。
检测设备行业超声波技术应用方案
检测设备行业超声波技术应用方案第一章超声波技术概述 (2)1.1 超声波技术简介 (2)1.2 超声波技术的应用领域 (2)第二章超声波检测原理 (3)2.1 超声波检测的基本原理 (3)2.2 超声波检测设备组成 (4)2.3 超声波检测信号处理 (4)第三章超声波检测设备选型 (4)3.1 超声波检测设备的分类 (4)3.2 设备选型的基本原则 (5)3.3 设备选型的具体步骤 (5)第四章超声波检测系统设计 (6)4.1 检测系统设计原则 (6)4.2 检测系统硬件设计 (6)4.2.1 超声波传感器选型 (6)4.2.2 信号发生器设计 (6)4.2.4 控制系统设计 (6)4.3 检测系统软件设计 (6)4.3.1 系统架构设计 (6)4.3.2 数据采集模块设计 (6)4.3.3 数据处理模块设计 (7)4.3.4 应用层设计 (7)4.3.5 系统集成与测试 (7)第五章超声波检测技术在材料检测中的应用 (7)5.1 材料缺陷检测 (7)5.2 材料厚度检测 (7)5.3 材料结构检测 (8)第六章超声波检测技术在机械制造中的应用 (8)6.1 零部件尺寸检测 (8)6.2 零部件缺陷检测 (8)6.3 零部件磨损检测 (9)第七章超声波检测技术在工业自动化中的应用 (9)7.1 自动化设备故障检测 (9)7.2 自动化设备状态监测 (10)7.3 自动化设备优化调整 (10)第八章超声波检测技术在生物医学中的应用 (11)8.1 生物组织检测 (11)8.2 生物流体检测 (12)8.3 生物医学成像 (12)第九章超声波检测技术在环境保护中的应用 (13)9.1 污染物检测 (13)9.2 污水处理监测 (13)9.3 环境监测 (14)第十章超声波检测技术的发展趋势与展望 (14)10.1 技术发展趋势 (14)10.2 市场前景分析 (15)10.3 发展策略与建议 (15)第一章超声波技术概述1.1 超声波技术简介超声波技术是利用超声波在介质中传播的特性，通过超声波发生器产生的高频机械振动波，对介质进行处理、检测、清洗等的一种技术。

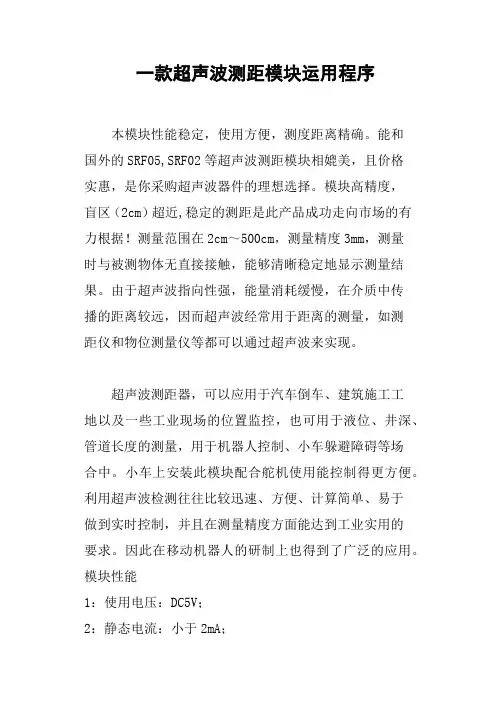

一款超声波测距模块运用程序
