物理 欧姆定律的专项 培优练习题附答案
一、初中物理欧姆定律的实际应用问题 1．如图所示电路中，R为定值电阻闭合开关后当滑片P在某两点之间滑动时电流表的示数变化范围是0.5~1.5A，电压表的示数变化范围是3~6V小丽通过推算，得出四个结论，错误的是（）
A．变阻器连入电路的电阻变化范围为2~12Ω
B．定值电阻R的阻值为3Ω
C．实验中R两端的电压变化范围为2V~4.5V D．电路消耗的总功率的变化范围约为3.75W~11.25W 【答案】C 【解析】 【分析】 根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。 【详解】 A．电流表示数变化范围是0.5~1.5A，电压表的示数变化范围3~6V，由欧姆定律可知滑动
变阻器接入电路的阻值为
minminmax3V215AURI.滑
maxmaxmin6V1205AURI.滑
则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A正确，A不符合题意； B．由欧姆定律得，当电压表示数为3V时，电源电压
V3V+1.5AUUIRR
当电压表示数为6V时，电源电压 V6V+0.5AUUIRR
联立解得 3R ，7.5VU
故B正确，B不符合题意； C、当电流表示数为0.5A时，R两端的电压
1105A315VUIR..
当电流表示数为1.5A时，R两端的电压 2215A345VUIR.. R两端的电压变化范围是1.5~4.5V，故C错误，C符合题意；
D．电路消耗的最大电功率
==75V15A=11.25WPUI..最大最大
电路消耗的最小电功率 ==75V05A=3.75WPUI..最小最小
则电路消耗的总功率的变化范围约为3.75W~11.25W，故D正确，D不符合题意； 故选C。
2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。其中，电源两端电压U=4V（恒定不变），电压表量程为0~3V，R0是阻值为300Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）
A．R1的阻值随温度升高而减小 B．环境温度升高时，电路的总功率变小
C．此电路所允许的最高环境温度是80℃ D．当环境温度为40℃时，R1两端的电压为
2V 【答案】AC 【解析】 【详解】 A．由乙图可知，随温度升高R1的阻值逐渐降低，故A正确；
B．由于电源电压不变，当环境温度升高时，R1的阻值变小，电路总电阻变小，则由
2U
P
R
可知，电路总功率变大，故B错误；
C．由于温度越高R1阻值越小，则由串联分压可知，R0两端电压越大，由于电压表测量R0
两端电压，量程为0~3V，则电压最大不超过3V，当电压表为3V时，对应环境最高温
度，此时电路电流为
010
0
3V0.01A300ΩUIIIR
则此时R1阻值为 11
1
4V3V100Ω0.01AURI
由乙图得对应最高温度为80℃，故C正确； D．当环境温度为40℃时，由乙图得R1阻值为200Ω，则电路总阻值为500Ω，电路电流为
4V0.008A500ΩUIR
总 由于串联，则流过R1电流为0.008A，此时R1两端电压为
1110.008A200Ω=1.6VUIR 故D错误。 故选AC。
3．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光
B．甲电路中允许最大的电流为0.5A C．乙电路中，当L2正常发光时，干路电流为1.25A D．乙电路中，电路消耗的最大功率为3W 【答案】BC 【解析】 【详解】 A．由P=UI可得，两灯泡的额定电流分别为：
11
1
3W0.5A6VPIU，
22
2
3W1A3VPIU，
因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A错误； B．因串联电路中各处的电流相等， 所以，电路中的最大电流
10.5AII，
故B正确；
C．由UIR可得，两灯泡的电阻分别为：
11
1
6V12Ω0.5AURI ， 22
2
3V3Ω1AURI，
两灯的额定电压分别为U1 =6V，U2 =3V， 由于并联电路各支路两端的电压相等， 所以，两灯泡并联时，电源电压不超过3V，则两支路的电流分别为： '11
1
3V0.25A12ΩUIR，
22
2
3V1A3ΩUIR，
则并联接入电路中时，干路的最大电流： 120.25A1A1.25AIII。
故C正确； D．乙电路中，U=3V，I=1.25A电路消耗的最大功率为
3V1.25A3.75WPUI。
故D错误。
4．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A”字样。下列说法中正确的是（ ）
A．电源电压为4.5V B．小灯泡的额定功率为0.45W C．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【答案】ACD 【解析】 【详解】 A．当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值接入电路，与灯泡串联，
由图象甲可知，当电压表示数为L1.5VU，电路中的电流为0.3AI，由欧姆定律UIR可得，滑动变阻器两端的电压
0.3103滑滑AΩVUIR 根据串联电路电压的特点可得，电源电压为 1.534.5L滑VVVUUU 故A正确； B．由图甲可知，当灯泡两端的电压3额VU时，电路中的电流0.5AI，由PUI可
得，灯泡的额定功率 30.51.5额额VAWPUI
故B错误； C．小灯泡正常发光时，滑动变阻器两端的电压为
4.531.5滑额VVVUUU
由PUI可得，滑动变阻器消耗的功率 1.50.50.75滑滑VAWPUI
故C正确； D．由URI可得，滑动变阻器接入电路的电阻
1.530.5滑滑V=ΩAURI
故D正确。 故选ACD。
5．如图所示，电源电压保持不变，R1为滑动变阻器， R2为定值电阻。闭合S，当R1的滑片P向右滑动的过程中，下列说法正确的是（ ）
A．电压表V的示数变小
B．电压表V的示数与电流表A1的示数的比值变小
C．电流表A1的示数变大
D．电压表V的示数与电流表A2的示数的乘积不变
【答案】D 【解析】 【详解】 A．由图可以看到，电压表V并联接在电源的两端，测的就是电源电压，滑片P向右滑动
的过程中，电源电压依旧不变，那么电压表V的示数也不变，A错误； B．电流表A1测的是电路的总电流，滑片P向右滑动的过程中，R1的大小在变大，那么总
电阻R总也在变大，根据欧姆定律的变换式URI总总总，电压表V的示数与电流表A1的示数的比值就是R总，那么它应该变大，B错误； C．由上述可以知道，滑片P向右滑动的过程中，总电阻R总在变大，那么根据欧姆定律
UIR总总总
，电源电压不变，那么I总变小，即电流表A1的示数变小，C错误；
D．滑片P向右滑动的过程中，2R两端的电压大小不变，2R本身的电阻大小也不变，根
据欧姆定律可知，流过2R的电流大小也不变，电压表V的示数可以是2R两端的电压大小，电流表A2的示数就是流过2R的电流大小，可知电压表V的示数与电流表A2的示数的乘积不变，D正确。
6．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在
①②③④各种情况中，数据变大的有
①电压表V的示数
②电流表A2的示数
③电压表V的示数与电流表A的示数的比值
④电流表A1与电流表A的示数的比值
A．只有① B．②和③ C．只有③ D．③和④ 【答案】D 【解析】 【分析】 【详解】 首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D。
7．甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为
物理欧姆定律的专项培优练习题附答案

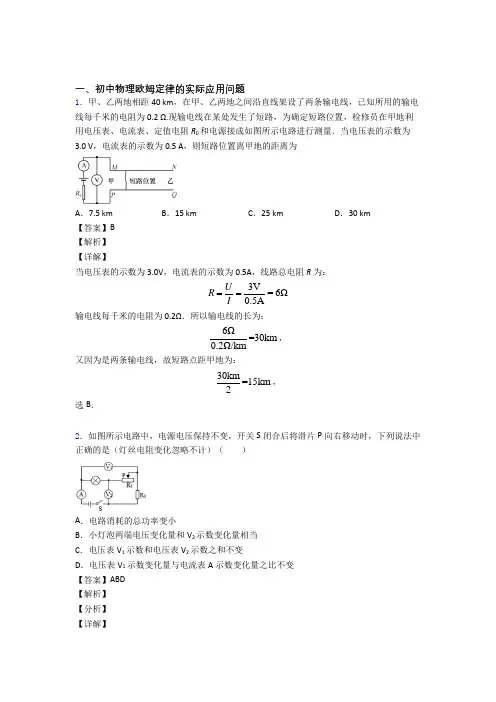

一、初中物理欧姆定律的实际应用问题1．甲、乙两地相距40 km ，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R 0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V ，电流表的示数为0.5 A ，则短路位置离甲地的距离为A ．7.5 kmB ．15 kmC ．25 kmD ．30 km【答案】B 【解析】 【详解】当电压表的示数为3.0V ，电流表的示数为0.5A ，线路总电阻R 为：3V =6Ω0.5AU R I == 输电线每千米的电阻为0.2Ω．所以输电线的长为：6Ω=30km 0.2Ω/km，又因为是两条输电线，故短路点距甲地为：30km=15km 2， 选B ．2．如图所示电路中，电源电压保持不变，开关S 闭合后将滑片P 向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（ ）A ．电路消耗的总功率变小B ．小灯泡两端电压变化量和V 2示数变化量相当C ．电压表V 1示数和电压表V 2示数之和不变D ．电压表V 1示数变化量与电流表A 示数变化量之比不变 【答案】ABD 【解析】 【分析】 【详解】设灯泡电阻为R L ，由电路图可知，开关S 闭合后，R 0、R 1、R L 串联，V 1测R 1和R L 两端电压之和，V 2测R 0和R 1两端电压之和，A 测电路电流；滑片P 移动前，R L 、R 0、R 1两端电压分别为U L 、U 0、U 1，电路电流为I 1，滑片P 移动后，R L 、R 0、R 1两端电压分别为'L U 、'0U 、'1U ，电路电流为I 2；将滑片P 向右移动时，R 1接入电路电阻变大，电路总电阻变大，电源电压恒定，由欧姆定律UI R=可知，电路电流变小。
A ．由=P UI 可知，电源电压恒定，电路电流变小，电路总功率变小，故A 正确； B ．将滑片P 向右移动时，电路电流变小，R L 和R 0阻值一定，由UI R=可知，R L 和R 0分压变小，由串联电路分压规律可知，R 1分压变大。
2020-2021物理欧姆定律的专项培优易错试卷练习题(含答案)附答案
一、初中物理欧姆定律的实际应用问题1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1，R2，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1，R2组成并联电路，当通过R1的电流为1A 时，通过R2的电流为（）A．0.5A B．1A C．2A D．3A【答案】A【解析】【分析】【详解】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知A．若将A、B两电阻串联在某电源两端，则A两端的电压大B．若将A、B两电阻串联在某电源两端，则B的功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D．若将A、B两电阻并联在某电源两端，则A的功率小【答案】AD【解析】【详解】由图像可以看出，当电压一定时，通过A的电流较小，由UIR=的变形公式URI=可知，R A>R B；A．若将R A、R B两电阻串联在某电源两端，因串联电路中各处的电流相等，且R A>R B，所以，由UIR=的变形式U IR=可知，R A两端的电压大，故A符合题意；B．由公式2P I R=可知，R A的实际功率大，故B不符合题意；C．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR=可知，通过R B的电流大，故C不符合题意；D．若将R A、R B两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR=可知，R A的实际功率小，故D符合题意。
3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。
滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。
中考物理欧姆定律(大题培优 易错 难题)附答案
A．R1 的阻值随温度升高而减小
B．环境温度升高时，电路的总功率变小
C．此电路所允许的最高环境温度是 80℃ D．当环境温度为 40℃时，R1 两端的电压为
2V 【答案】AC
【解析】
【详解】
A．由乙图可知，随温度升高 R1 的阻值逐渐降低，故 A 正确；
B．由于电源电压不变，当环境温度升高时，R1 的阻值变小，电路总电阻变小，则由
9．如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为 6 V， 保护电阻 R0= 20 Ω 是一只固定着的、竖直放置的硬电阻棒，总长为 40 cm，其接入电路的 电阻与接人电路的棒长成正比；金属棒 cd 和 MP（右端 P 是滑片）与电路接触良好，电阻 不计。小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知 乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知
以 b 是电压表，示数一定变小，故 B 错误；
C．只闭合 S1，电路为串联电路，a 测量 R2 和滑动变阻器两端电压，b 测 R1 和 R2 两端电
压，滑片 P 向右滑动，阻值变小，则
Ub Ua
=
I R1 I R2
R2 RP
R1 R2
R2 RP
分子不变，分母变小，所以 Ub： Ua 越来越大，所以 b 示数的变化量大于 a 示数的变化
A．由题知，当射向 R1 的激光被挡时，R1 阻值变大，根据串联电路的分压原理知，R1 分得 电压增大，R2 分得电压减小，由图乙知，此时 U2=UAB=2V，因为 R1 的电阻变大，自动计数 器会计数一次，即 AB 间电压为 2V 计数一次，故 A 项正确； B．由串联分压的特点可知
U1 U U2 IR1 R1 ，
物理欧姆定律的专项培优练习题及详细答案(1)

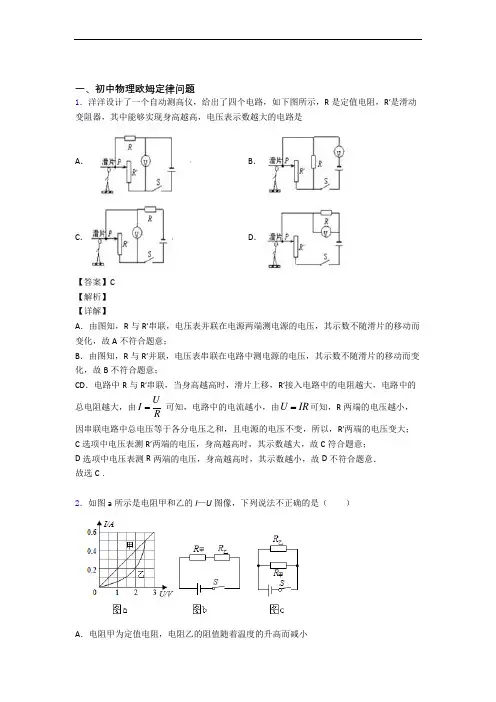

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（）A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W【答案】D【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。
九年级物理——欧姆定律在串并联电路中的 应用培优习题归纳(含答案)
一．选择题（共16小题）1．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有一只电表的示数变大。
下列判断正确的是（）A．L1短路，电压表示数变小B．L1开路，电流表示数变大C．L2短路，电压表示数变大D．L2开路，电压表示数变大【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量灯泡L2两端的电压，然后根据选项逐一分析，并选出符合要求的选项。
【解答】解：由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；A、若L1短路，变为灯泡L2的基本电路，此时电压表测量电源电压，即电压表示数变大，故A错误；B、若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B错误；C、若L2短路，变为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C错误；D、若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，故D正确。
故选：D。
【点评】识别电路是正确分析的前提，该题考查了电路故障的一种常见情况，关于这种题型一定要理解掌握。
2．如图所示电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，一个电表的示数变大，另一个电表的示数变小（电表示数在选用量程范围内），则下列判断中错误的是（）A．电阻R可能断路B．电阻R可能短路C．灯泡L的亮度可能不变D．电压表的示数可能变小【分析】由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由电路中两表示数的变化可知故障的可能性，再进行讨论可得结果。
【解答】解：由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由题知，闭合开关S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小；A、若电阻R断路，没有电流通过电流表，则电流表示数为0，灯泡不会发光；此时电压表串联在电路中测量电源电压，即电流表示数变小，电压表示数变大，符合题意，故A 正确；B、若电阻R短路，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；此时电压表也被短路，其示数减小为0，符合题意，故B正确；C、由前面解答可知，灯泡的亮度会改变，故C错误；D、由前面解答可知，电压表示数可能变大，也可能变小，故D正确。
沪科版9年级物理第十五章 探究电路科学探究：欧姆定律培优练习(含答案)

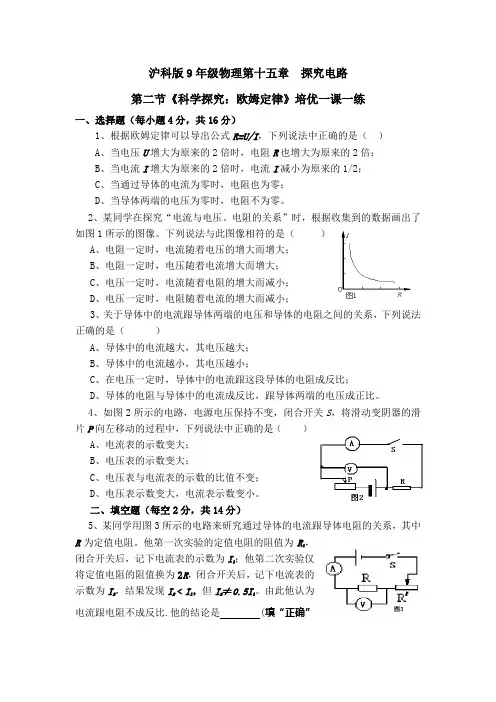

沪科版9年级物理第十五章探究电路第二节《科学探究：欧姆定律》培优一课一练一、选择题（每小题4分，共16分）1、根据欧姆定律可以导出公式R=U/I，下列说法中正确的是（）A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍；B、当电流I增大为原来的2倍时，电流I减小为原来的1/2；C、当通过导体的电流为零时，电阻也为零；D、当导体两端的电压为零时，电阻不为零。
2、某同学在探究“电流与电压、电阻的关系”时，根据收集到的数据画出了如图1所示的图像。
下列说法与此图像相符的是（）A、电阻一定时，电流随着电压的增大而增大；B、电阻一定时，电压随着电流增大而增大；C、电压一定时，电流随着电阻的增大而减小；D、电压一定时，电阻随着电流的增大而减小；3、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A、导体中的电流越大，其电压越大；B、导体中的电流越小，其电压越小；C、在电压一定时，导体中的电流跟这段导体的电阻成反比；D、导体的电阻与导体中的电流成反比，跟导体两端的电压成正比。
4、如图2所示的电路，电源电压保持不变，闭合开关S，将滑动变阴器的滑片P向左移动的过程中，下列说法中正确的是（）A、电流表的示数变大；B、电压表的示数变大；C、电压表与电流表的示数的比值不变；D、电压表示数变大，电流表示数变小。
二、填空题（每空2分，共14分）5、某同学用图3所示的电路来研究通过导体的电流跟导体电阻的关系，其中R为定值电阻。
他第一次实验的定值电阻的阻值为R1，闭合开关后，记下电流表的示数为I1；他第二次实验仅将定值电阻的阻值换为2R，闭合开关后，记下电流表的示数为I2，结果发现I2﹤I1，但I2≠0.5I1。
由此他认为电流跟电阻不成反比.他的结论是 (填“正确”或“错误”)的，其原因是。
6、有一定值电阻接在110V的电路中，通过的电流为5A，若要要使通过此电阻的电流为1A，则电阻两端所加的电压为 V。
物理欧姆定律的计算的专项培优练习题(含答案)含答案
一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
物理欧姆定律的计算的专项培优练习题及答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。
2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
【物理】培优欧姆定律辅导专题训练含答案解析
一、初中物理欧姆定律问题1．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
故选A。
2．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V。
R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。
设电源电压U为25V，则当R2变化时，为了确保U CD 为15V ，则R 1阻值为范围应为（ ）A ．250Ω~2000ΩB ．400Ω~500ΩC ．250Ω~400ΩD ．500Ω~2000Ω【答案】B【解析】【分析】【详解】 当R 2的电阻是1000Ω时，通过R 2的电流为15V =0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V =2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。
【物理】物理欧姆定律的专项培优练习题及答案
一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。
柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。
已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。
两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。
则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。
【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2WU R P ===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm20Ωm R x h⋅=⋅⨯=串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确； C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V1A20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V0.12A20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。
