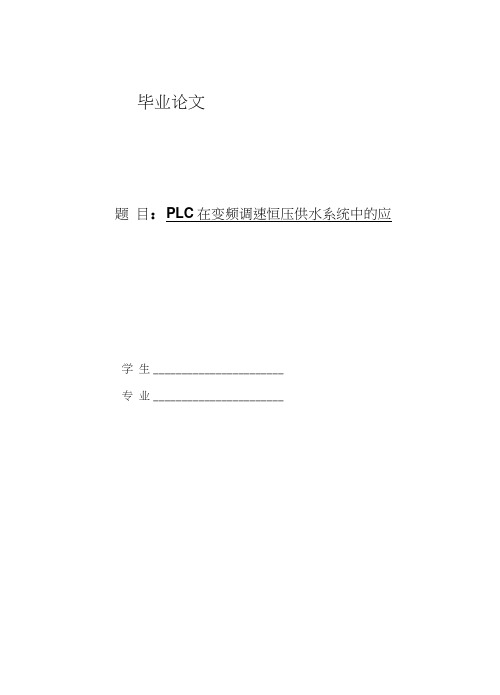

毕业论文题目：PLC在变频调速恒压供水系统中的应学生_______________________专业_______________________指导教师___________________完成日期PLC在变频调速恒压供水系统中的应用学生: 指导教师:变频恒压供水系统是现代建筑中普遍采用的一种水处理系统，随着变频调速技术的发展和人们节能意识的不断增强，变频恒压供水系统的节能特性被广泛地应用于住宅小区、高层建筑的生活及消防供水系统。
在智能建筑教学领域，恒压供水系统已成为一个研究的重要课题，其典型结构是由压力传感器、可编程控制器（PLC、变频器、供水泵组等组成。
随着社会的飞速发展和城市建设规模的扩大，人口的增多以及人们生活水平的提高，对城市供水的质量、数量、稳定性等问题提出了越来越高的要求，我国中小城市供水的自动化配置相对落后，机组的控制主要依靠值班人员的手操作，控制过程烦琐，而且手动控制无法对供水管网的压力和水位变化及时做出恰当的反应。
为了保证供水，机组常保持在超压的状态下运行，爆损现象也挺严重。
本论文结合现状，设计了一套基于PLC的变频调速恒压供水系统。
本课题满足了变频恒压供水系统中的基本要求，是由储水系统、动力系统，回水系统和控制系统（手动控制、自动控制）组成。
它利用流量与转速成正比的关系来实现节能，即当需求的压力降低时，电动机转速降低，泵出口流量减少，电动机的消耗功率大幅度下降，从而达到节能的目的。
对象系统由四台不同功率的水泵机组组成，都为常规变频循环泵，用于模拟正常模式下的生活供水动力系统。
回水系统采用有机玻璃材料结构，以使实验系统具有可观察性。
控制系统采用手动和自动两种控制方式，在自动控制器失效的状态下，用手动控制系统也能保证系统地可靠运行。
在系统投入自动运行前，手动控制还可用于检验动力线路和动力设备的工况。
在有变频和工频两种运行状态的设备间，米用机械互锁和逻辑互锁的双重保护设计，以保障设备的安全运行；该系统同时采用过载保护、漏电保护、接地保护等多重保护机制，充分保障了操作者的人身安全和设备的运行安全。
PLC及变频器在恒压供水控制系统改造中的实施对策
PLC及变频器在恒压供水控制系统改造中的实施对策发布时间：2022-08-03T01:16:03.647Z 来源：《科学与技术》2022年3月第6期作者：吴柱润[导读] 随着我国社会经济的高速发展和现代科技的快速进步和城市化建设水平不断加深，吴柱润佛山水务环保股份有限公司广东佛山 528000摘要：随着我国社会经济的高速发展和现代科技的快速进步和城市化建设水平不断加深，城市人口数量的不断增长，越来越多的人走向高层或超高层建筑居住，对城市、乡镇日常供水品质提出了更高的要求。
供水过程中，用户管网水压是至关重要的供水品质参数之一。
一套自动化程度高、性能可靠、功能稳定的的供水系统，不仅可以提高供水品质，减少值班人员操作、维护工作量，同时可以提高系统运行可靠性和减少维护成本。
本文通过简述PLC和变频器的组成及主要功能，结合某俱乐部供水泵房系统改造，阐述PLC及变频器在恒压供水控制系统改造当中的实施对策。
关键词：PLC；变频器；恒压供水；变频恒压供水控制系统一、PLC的组成及主要功能简述1.PLC的组成：PLC(全称Programmable Logic Controller)，可编程逻辑控制器，主要包括电源模块（作用是提供PLC内部电路电源）、中央处理器（作用是处理和运行用户程序，进行逻辑和数学运算，协调整个控制系统）、存储器（作用是存放系统程序、用户程序、逻辑变量等）、输入单元（数字量输入DI、模拟量输入AI，作用是接收主令元件、检测元件传来的信号）、输出单元（数字量输出DO、模拟量输出AO，作用是把PLC的输出信号传送给被控设备）。
2.PLC的主要功能：运算功能（包括逻辑运算、计时和计数功能、数据移位、比较、代数运算、数据传送、模拟量的PID运算等）；控制功能（包括PID控制运算、前馈补偿控制运算、比值控制运算等）；通信功能（通信协议符合ISO/IEEE通信标准,支持多种现场总线和标准通信协议如TCP/IP，可与工厂管理网TCP/IP相连接）二、变频器的组成及主要功能简述1.变频器的组成：变频器（Variable-frequency Drive，简写VFD）是一种利用电力半导体器件的通/断作用，将工频电源变换为另一频率的电能控制装置。
三菱FX2NPLC在高层建筑变频调速恒压供水控制系统中的应用
三菱FX2NPLC在高层建筑变频调速恒压供水控制系统中的应用摘要：本文结合高层住宅小区供水系统改造的控制要求，详细介绍了基于三菱fx2nplc控制系统的总体方案、硬件选型和软件流程的实现过程。
关键词：恒压供水；三菱fx2nplc中图分类号：tm921.51 文献标识码：a 文章编号：1006-6675（2013）15-一、引言随着城市化进程的加快，供水系统作为现代住宅小区的配套设施与人们生活质量密不可分。
传统的供水方式也不能满足人们的需要，本文就以阿克苏市某住宅小区高层建筑的供水系统改造为例，详细介绍基于三菱fx2nplc在高层建筑变频调速恒压供水控制系统中的实现过程。
二、供水系统总体方案的确定该住宅小区有三栋17层住宅楼，6栋多层住宅，市政供水压力为0.28mpa左右。
小区内有1个二次加压泵房，1个蓄水池，内有四台并联运行的水泵（其中一台为备用）。
改造前的供水方式为水泵直接加压。
针对小区的规模本系统采用一台plc控制3台水泵按“先启先停”、“备用自投”的原则循环工作。
当无液位浮力开关信号（为off）时，此系统水泵电机处于停机状态。
当液位浮力开关有信号（为on）时，先启动变频水泵电机；如果供水不足时，再启动1台主泵，变频水泵电机起着对流量调节；如果还是供水不足时，启动2台主泵，变频水泵电机起着对流量调节；如果还是供水不足时，3台主泵都启动，变频水泵电机起着对流量调节。
若用水量减少，按启泵顺序依次停止工频泵，直到最后1台泵变频恒压。
整个系统总体结构如图1。
图1 系统构成方案图三、控制系统的硬件设计（一）系统主要配置的选型1.变频器的选型根据控制功能不同，通用变频器分为三种类型。
普通功能型u/f 控制变频器，具有转矩控制功的高功能型u/f控制变频器，矢量控制高功能型变频器。
供水系统属泵类负载，低速运行时的转矩小，可选用价格相对便宜的u/f控制变频器。
综合以上因素，系统选用专为风机、泵用负载设计的普通功能型u/f控制方式的森兰变频器，型号bt12s22kwi，变频器内置pid 控制模块，可用于闭环控制系统，实现恒压供水。
《基于PLC恒压变频供水系统的设计与实现》范文
《基于PLC恒压变频供水系统的设计与实现》篇一一、引言随着现代工业和城市化的快速发展，供水系统的稳定性和效率成为了关键性的问题。
恒压供水系统作为解决这一问题的有效手段，已经得到了广泛的应用。
其中，基于PLC（可编程逻辑控制器）的恒压变频供水系统以其高效、稳定、智能的特点，在供水领域得到了极大的关注。
本文将详细介绍基于PLC恒压变频供水系统的设计与实现。
二、系统设计1. 系统架构设计本系统主要由三部分组成：PLC控制器、变频器和供水泵站。
其中，PLC控制器负责接收压力传感器传来的信号，通过运算处理后，控制变频器调节供水泵的转速，从而达到恒压供水的目的。
2. PLC控制器设计PLC控制器是本系统的核心部分，它需要接收压力传感器的实时数据，对数据进行处理和计算，然后发出控制指令。
此外，还需要具有与其他设备通信的能力。
在设计过程中，应充分考虑PLC的稳定性、可扩展性、抗干扰能力等因素。
3. 变频器与供水泵站设计变频器是连接PLC控制器和供水泵站的桥梁，它接收PLC 的控制指令，调节供水泵的转速。
供水泵站则负责实际的供水任务。
在设计过程中，应考虑泵站的布局、管道的设计、泵的选型等因素，以确保整个系统的稳定性和效率。
三、系统实现1. 硬件实现硬件部分主要包括PLC控制器、变频器、压力传感器、供水泵站等设备的选型和安装。
在选型过程中，应充分考虑设备的性能、价格、维护等因素。
安装过程中，应遵循相关的安全规范，确保系统的稳定性和安全性。
2. 软件实现软件部分主要包括PLC程序的编写和调试。
在编写过程中，应充分考虑系统的控制逻辑、数据处理、通信协议等因素。
在调试过程中，应对系统进行反复测试和优化，确保系统的稳定性和准确性。
四、系统测试与运行1. 系统测试在系统安装完成后，应进行系统测试。
测试过程中，应检查各部分的连接是否正常，系统运行是否稳定，数据是否准确等。
如果发现问题，应及时进行排查和修复。
2. 系统运行经过测试后，系统可以正式投入运行。
《PLC实现恒压变频供水系统的设计》范文
《PLC实现恒压变频供水系统的设计》篇一一、引言随着工业自动化水平的不断提高，PLC（可编程逻辑控制器）在供水系统中的应用越来越广泛。
恒压变频供水系统作为一种高效、节能的供水方式，其设计及实现成为现代供水工程的重要课题。
本文将详细介绍PLC在恒压变频供水系统设计中的应用，包括系统构成、工作原理、设计方法及实施效果等方面。
二、系统构成恒压变频供水系统主要由水源、水泵、压力传感器、PLC控制器、变频器等部分组成。
其中，水源提供系统所需的水资源，水泵负责将水输送到指定地点，压力传感器实时监测水管中的水压，PLC控制器则负责整个系统的控制与调节，变频器则用于调节水泵电机的转速，实现恒压供水。
三、工作原理恒压变频供水系统的工作原理是通过PLC控制器实时采集压力传感器的数据，根据设定的压力值与实际压力值的差异，通过变频器调节水泵电机的转速，从而保持水管中的水压恒定。
当实际水压低于设定值时，PLC控制器会增加水泵电机的转速，提高水压；反之，则会降低水泵电机的转速，降低水压。
此外，系统还具有过载、过流、过压等保护功能，确保系统的安全稳定运行。
四、设计方法1. 确定系统参数：根据实际需求，确定供水系统的流量、扬程、工作压力等参数。
2. 选择设备：根据系统参数，选择合适的水泵、压力传感器、PLC控制器及变频器等设备。
3. 设计电路：设计PLC控制电路及变频器驱动电路，确保电路的稳定性和可靠性。
4. 编程控制：使用编程软件对PLC进行编程，实现恒压控制、故障诊断及保护等功能。
5. 安装调试：将设备安装到现场，进行系统调试，确保系统正常运行。
五、实施效果PLC实现恒压变频供水系统的设计具有以下优点：1. 节能：通过实时调节水泵电机的转速，实现恒压供水，避免了能源的浪费。
2. 稳定：系统具有较高的稳定性，能够根据实际需求自动调节水压，保证供水的稳定性和连续性。
3. 智能：通过PLC控制器实现智能化控制，具有故障诊断及保护等功能，提高了系统的安全性。
PLC恒压供水系统的应用
目录一、绪论1.1研究背景 (1)1.2课题主要研究内容 (2)1.3恒压供水系统的国内外研究现状 (3)1.3.1变频调速技术的国内外发展与现状 (3)1.3.2变频恒压供水系统的国内外研究与现状 (3)二、系统理论分析及控制方案确定 (4)2.1恒压供水系统的理论分析 (4)2.1.1电动机的调速原理 (4)2.1.2变频恒压供水系统的节能原理 (5)2.2恒压供水系统控制方案的确定 (6)2.2.1控制方案的比较和确定 (7)2.2.2变频恒压供水系统的组成及原理图 (8)2.2.3变频恒压供水系统控制流程 (9)2.3基于PLC与变频器的恒压供水系统设计 (9)2.3.1多台水泵的切换 (10)2.3.2主电路说明 (10)2.4程序处理 (11)三、系统的硬件设计 (12)3.1系统主要设备的选型 (12)3.1.1PLC及其扩展模块的选型 (12)3.1.2变频器的选择 (13)3.1.3水泵机的选型 (13)3.1.4压力变送器的选择 (13)3.1.5液位变送器选型 (14)3.2系统主电路分析及其设计 (14)3.3系统控制电路分析及其设计 (14)四、系统的软件设计 (15)4.1系统软件设计分析 (15)4.2 PLC程序设计 (17)4.2.1控制系统主程序设计 (17)4.3注意事项 (19)五、结论 (19)谢辞 (21)参考文献 (22)PLC恒压供水系统的应用摘要：针对传统供水系统压力不稳定、能源浪费严重、自动化程度低等缺点,基于PLC和变频器的恒压供水系统的设计。
这个系统使用了频率转换器，PLC和PID调节器构造的闭环自动调节恒压供水系统。
供水系统的控制目标为总管道的出水压力,将给定压力值和反馈的出水压力值相比较,把偏差值送到 CPU中进行处理,从而发出控制指令来调整水泵电动机投入运行的台数和调节水泵电动机的转速,以保持总管道出水压力的稳定。
PLC和逆变器自动调整的增加和泵的数量的减少和泵马达的速度，从而减少了能量的过度消耗。
《PLC实现恒压变频供水系统的设计》范文
《PLC实现恒压变频供水系统的设计》篇一一、引言随着工业自动化和智能化水平的不断提高，PLC（可编程逻辑控制器）在工业控制领域的应用越来越广泛。
恒压变频供水系统作为现代建筑和工业生产中的重要组成部分，其稳定性和可靠性对于保障供水系统的正常运行至关重要。
本文将详细介绍如何利用PLC实现恒压变频供水系统的设计。
二、系统设计目标本系统设计的主要目标是实现恒压供水，即通过PLC控制变频器，使水泵电机运行在最佳状态，以保持供水压力的恒定。
同时，系统应具备自动化、智能化、高效率和低能耗的特点，确保供水的稳定性和可靠性。
三、系统组成恒压变频供水系统主要由PLC控制器、变频器、水泵电机、压力传感器、水管网等部分组成。
其中，PLC控制器是系统的核心，负责接收压力传感器的信号，根据设定的压力值控制变频器，从而调节水泵电机的运行状态。
四、PLC控制策略1. 压力采集：通过压力传感器实时采集供水系统的压力信号，并将其传输给PLC控制器。
2. 压力设定：在PLC控制器中设定目标压力值，与实际采集的压力值进行比较。
3. 变频控制：根据压力差值，PLC控制器输出控制信号给变频器，调节水泵电机的运行频率，使供水压力接近目标压力值。
4. 故障诊断与保护：PLC控制器具备故障诊断与保护功能，当系统出现故障时，能及时切断电源，保护设备安全。
五、系统实现1. 硬件选型与配置：根据系统需求，选择合适的PLC控制器、变频器、水泵电机和压力传感器等设备，并进行合理的配置。
2. PLC编程：根据控制策略，编写PLC程序，实现压力的实时采集、比较、控制和故障诊断与保护等功能。
3. 系统调试：对系统进行整体调试，确保各部分设备正常运行，达到恒压供水的目标。
4. 运行维护：定期对系统进行巡检和维护，确保系统的稳定性和可靠性。
六、系统优势1. 自动化程度高：通过PLC控制，实现供水的自动化，减少人工干预，提高工作效率。
2. 节能环保：根据实际需求调节水泵电机的运行状态，降低能耗，减少对环境的影响。
PLC控制的变频恒压供水系统-最新文档
PLC控制的变频恒压供水系统引言本系统由三台水泵组构成生活/消防双恒压无塔供水，它们组成变频循环运行方式。
采用变频器实现对三相水泵电机的软启动和变频调速，三台水泵根据恒压需要，采用“先开先停”的原则接入和退出。
再用水量小的情况下，如果一台水泵连续运行时间超过3小时，则要切换到下一水泵，即系统具有“倒泵功能”。
压力传感器检测到当前水压信号后，送入PLC与预先设定值比较后进行PID运算，通过控制变频器的输出电压和频率，控制水泵电机的转速来改变供水量，最终保持管网压力稳定。
整个系统通过工控机与PLC的连接，通过组态软件完成对系统监控，实现运行状态动态显示及数据、报警、查询等功能。
1.变频恒压供水系统构成市网自来水通过高低水位控制器EQ控制进水阀YV1，自动把水注满储水水池，只要水位低于高水位，YV1打开，自动往水池注水。
水池的高/低水位信号同时送给PLC，作为高/低水位报警信号。
为保证供水的连续性，水位上下限传感器距离较短。
生活用水和消防用水通过三台水泵供水，平时电磁阀YV2断电，此时消防用水关闭，三台水泵可以根据生活用水量的多少，按照设定的控制逻辑运行，维持生活用水的低恒压。
当火灾发生时，电磁阀YV2得电，此时生活用水关闭，三台水泵供消防用水使用，维持消防用水的高恒压。
火灾结束后，三台水泵恢复生活供水（如图1所示）。
图1 恒压供水系统构成2.系统外围设备配置与继电器电器电路系统的操作设有手动控制功能，手动功能在火灾、应急或检修时临时使用。
系统主电路如图2所示，图中接触器KM1、KM2和KM5用于电动机的工频供电，接触器KM2、KM4课KM6用于电动机的变频供电。
图2 系统主电路控制电路如图3所示，图中SA为选择手动及自动运行的转换开关，位于1位时为手动，位于2位时为自动。
图中按钮SB1～SB6分别为手动启动1～3号水泵的按钮，按钮SB7和SB8为手动启停消防供水电磁阀YV2的按钮。
系统设置了各种指示灯和报警音响器件，配置了变频器启动与复位的控制继电器KA。
plc控制恒压供水系统
plc控制恒压供水系统plc控制恒压供水系统变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
其优点是：1、起动平衡，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击;2、由于泵的平均转速降低了，从而可延长泵和阀门等的使用寿命;3、可以消除起动和停机时的水锤效应;一般地说，当由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可。
当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。
但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应注意留有足够的容量。
夏小姐plc控制恒压供水系统安装使用及保养1plc控制恒压供水系统安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃-40℃。
在室外应设防雨，防雷等设施。
2、为方便plc控制恒压供水系统安装、保养、设备四周应留70cm 空间，人孔处应保留1.5m空间，四周地面应设排水沟。
3、选定plc控制恒压供水系统场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。
待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。
4、在试车前，应先关闭供水阀，检查plc控制恒压供水系统各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。
当压力表指针到上限时，机泵自动停止。
打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。
5、plc控制恒压供水系统泵机组应经常检查，定期保养并加注润滑油。
离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏plc控制恒压供水系统。
6、plc控制恒压供水系统系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。
压力表外部最好用透明材料包裹，以防损坏plc控制恒压供水系统。
恒压变频PLC自动控制供水系统
摘要智能大厦是写字楼等公共建筑发展的一个趋势，是科技高度发展的结晶。
它由三个子系统组成：楼宇自动化系统、通讯自动化系统和办公自动化系统。
智能建筑是建筑技术与计算机信息技术相结合的产物，是信息社会与经济国际化的需要。
本章主要是对楼宇自动化控制系统作有关的论述。
智能建筑往往是从楼宇自动化控制系统开始。
智能建筑内部有大量的电气设备，如：环境舒适所需要的空调设备、照明设备及会排水系统设备等，这些设备多而散：多，即数量多被控制、监视、测量的对象多，多达上百到上万点；散，即这些设备分散在各层和角落。
如果采用分散管理，就地控制，监视和测量难以想象。
为了合理利用设备，节省能源，节省人力，确保设备的安全运行，自然地提出了如何加强设备的管理问题。
自动控制技术经过简单的机械控制器控制、常规仪表控制，进入一个崭新的阶段——计算机控制。
关键词：楼宇自动化恒压供水计算机控制目录第1章恒压供水系统概述 11.1变频恒压供水系统11.2传统定压方式的弊病 11.3变频恒压供水系统的优点 11.4变频恒压供水系统主要特点21.5恒压供水的控制目的 31.6恒压供水设备的主要应用场合 31.7恒压供水技术实现3第2章楼宇自动化恒压供水系统方案 4 2.1变频恒压供水系统及控制参数选择 4 2.1.1.变频恒压供水系统组成 42.1.2.变频恒压供水系统的参数选取 4 2.2设备的选取 62.3运行特征72.4系统方案72.4.1"一拖 N"多泵系统的一般控制要求 7 2.4.2常用的"一拖 N"多泵系统控制方式8 2.5系统功能92.6保护功能92.7恒压供水过程9第3章现实设计案例 113.1 控制对象113.2 选用设备113.2.1 PLC的选用113.2.2 变频器硬件设计113.3 控制原理123.4 电器元件表123.5 系统线路134.6 变频控制柜技术参数及性能特点17 4.7 变频器的主要调试参数184.8 优势和效益19致谢: 21。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC+ 风光变频器的小区恒压供水控制应用实例
1 引言
本文是针对某生活小区实际情况，结合用户生活 / 消防双恒压供水控制的要求，
我们进行改造的一些心得。现将其中的改造情况介绍如下。
众所周知，恒压供水系统对于生活小区是非常重要的，例如在生活小区供水过程
中，若自来水供水因故压力不足或短时断水，可能影响居民生活。又如当发生火
警时，若供水压力不足或无水供应，不能迅速灭火，可能引起重大损失和人员伤
亡。所以，生活小区采用生活 / 消防双恒压供水系统，具有较大的经济和社会
意义。
基于上述情况，我公司对某生活小区供水系统进行改造，采用西门子 PLC 作为
主控单元。利用风光供水变频器，根据系统状态可快速调整供水系统的工作压力，
达到恒压供水的目的。改造提高了系统的工作稳定性，得到了良好的控制效果。
2 用户现场情况
如图 1 所示，市网自来水用高低水位控制器 EQ 来控制注水阀 YV1 ，自动把水
注满储水水池，只要水位低于高水位，则自动向水箱注水。水池的高低水位信号
也直接送给 PLC ，作为水位报警。为了保持供水的连续性，水位上、下限传感
器高低距离较少。生活用水和消防用水共用二台泵，平时电磁阀 YV2 处于失电
状态，关闭消防管网，二台泵根据生活用水的多少，按一定的控制逻辑运行，维
持生活用水低恒压。当有火灾发生时，电磁阀 YV2 得电，关闭生活用水管网，
二台泵供消防用水使用，并维持消防用水的高恒压值。火灾结束后，二台泵改为
生活供水使用。
图 1 生活 / 消防双恒压供水系统示意图
现场设备参数如下 :
型号 65-315（I）A
流量 56m 3 /h
扬程 110m
效率 56%
转速 2900r/min
电机功率 37KW
3 系统控制要求
用户对二泵生活 / 消防双恒压供水系统的基本要求是：
⑴ 生活供水时，系统低恒压运行，消防供水时高恒压值运行。
⑵ 二台泵根据恒压的需要，采取先开先停的原则接入和退出。
⑶ 在用水量小的情况下，如果一台泵连续运行时间超过 1 天，则要切换下一台
泵，系统具有倒泵功能，避免一台泵工作时间过长。
⑷ 二台泵在启动时都要有软启动功能。
⑸ 要有完善的报警功能。
⑹ 对泵的操作要有手动控制功能；手动只在应急或检修时使用。
4 设备选型
（ 1 ）风光 JD-BP32-XF 型供水变频器
JD-BP32-XF 型是山东新风光电子公司推出的专用于供水变频器，使用空间电压
矢量控制技术适用于各类自控场合。在恒压供水中可以采用这类变频器。
JD-BP32-XF 型变频器除具有变频器的一般特性外，还具有以下特性：水压高、
水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进
行双压力控制，内置智能 PI 控制，以上功能非常适用于供水控制要求。在本例
中选用 JD-BP32-37F （ 37KW ）风光供水变频器拖动用户水泵。
（ 2 ） PLC 选型
① 控制系统的 IO 点及地址分配
根据图 1 所示及控制要求 , 统计控制系统的输入、输出信号的名称 ， 代码及
地址编号如下表 1 所示。水位上 、 下限信号分别为 I0.1 、 I0.2。
② PLC 系统选型
系统共有开关量输入点 8 个，开关量输出点 10 个 , 选用西门子主机 CPU222
（ 8 入继电器出） 1 台，加上扩展模块 EM222 （ 8 继电器输出） 1 台。即
可满足用户供水控制要求
（ 3 ）压力传感器
在供水系统中，压力传感器既可以采用压力变送器，也可以采用远传压力表。在
本例中采用远传压力表，压力表相应接线端子接到变频器主控板 3 脚、 4 脚、
5 脚即可。
5 电气控制系统原理图
电气控制系统原理图包括主电路图、控制电路图及 PLC 外围接线图三部分。
（ 1 ）主电路图
如图 2 所示为电控系统主电路。二台电机分别为 M1 、 M2 。接触器 KM1 、
KM3 ，分别控制 M1 、 M2 的工频运行；接触器 KM2 、 KM4 ，分别控制 M1 、
M2 的变频运行； FR1 、 FR2 分别为二台水泵电机过载保护用的热继电器；
QS1 、 QS2 和 QS3 分别为变频器和二台泵电机主电路的隔离开关； FU1 、 FU2
为主电路的熔断器； BPQ 为风光供水专用变频器。
图 2 主电路图
（ 2 ）控制电路图
如图 3 所 示为电控系统电路。图中 SA 为手动 / 自动转换开关， SA 打在 1
的位置为手动控制状态，打在 2 的状态为自动控制状态。手动运行时，可用按
钮 SB1～SB6 控制二台泵的起 / 停和电磁阀 YV2 的通 / 断；自动运行时，系
统在 PLC 程序控制下运行。
图中的 HL8 为自动运行状态电源指示灯。
图 3 电控系统控制电路图
（ 3 ） PLC 接线图
下图 4 所示为 PLC 及扩展模块外围接线图。火灾时，火灾信号 SA1 被触动，
I0.0 为 1 。
图 4 双恒压供水控制系统及扩展模块的外围接线图
6 系统程序设计
（ 1 ）程序中使用的 PLC 内部器件及功能，如下表 2 所示：
生活 / 消防双恒压的两个恒压值是我公司生产的风光供水专用变频器直接设定
的。在本实例中，根据用户要求，生活压力设定为 0.35MPa, 消防压力设定为
0.60MPa 。
压力低、压力高信号分别由变频器内部主控板 14 脚、 15 脚给出。
供水运行下限频率、供水运行上限频率由变频器程序设定。在本系统中，运行下
限频率设为 20Hz, 运行上限频率设为 50Hz 。
（ 2 ）系统 PLC 控制程序如下：
7 结束语
随着变频调速技术的飞速发展，变频调速恒压供水技术在小区已普遍使用。用变
频器来实现恒压供水，与其它供水方式相比较而言，其优点是非常明显的。节能
效果十分显著，启动平稳，启动电流小，避免了电机启动时对电网的冲击，延长
了泵和阀门等的使用寿命，消除了启动和停机时的水锤效应。供水控制系统提高
了小区的供水质量。各项控制指标达到了用户的要求。风光变频器在小区恒压供
水改造效果是明显的，改造是成功的。
参考文献
[1] 山东新风光电子用户使用手册 山东新风光电子科技发展有限公司。
