桩 圆柱形钢筋笼的箍筋
圆柱形钢筋笼的箍筋
钢筋笼计算方法以及公式
计算方法如下：
钢筋笼制作按图示尺寸及施工规范以吨计算。
钢筋笼运输及安装区别不同长度按相应项目计算。
钢筋笼的钢筋有主钢筋、箍筋和加强箍组成。
钢筋笼重量＝主筋重量十箍筋重量十加强箍重量。
(1)主筋重量＝直立钢筋长(加弯钩)×根数×单位重量
(2)加强箍箍筋(圆形)＝(圆箍中心周长十搭接长度)×根数×单位重量
＝〔π×(D－2C-2d1-d)＋5d 〕×根数×单位重量
式中：D—桩直径
d1—主筋直径
d—箍筋直径
C—桩混凝土保护层厚度
说明：一般在主筋内侧每隔2.5m加设一道直径25~30mm的加强箍。
(3)螺旋箍筋长度计算：
L=N×√P2+[(D−2b+d0)×π]2+max(10d,75) ×2+1.9d0×2两个弯钩长+2×1.5π×(D-2b+d0)
N—螺旋圈数，N=L/P（L为构件长）;
P—螺距；
D—构件直径；
d0—螺旋钢筋的直径；
b—保护层厚度
钢筋理论质量=钢筋计算长度×该钢筋每米质量
钢筋总耗用量=钢筋理论质量×[1+钢筋（铁件）损耗率]
螺旋筋当中，上下各有一个水平圈，此量必计算在内。
再加两个弯钩长度，就为螺旋筋总的钢筋用量，如果搭接长度根据规范增加搭接长度。
说明：如果在钢筋笼四侧主筋上每隔5m设置一个Ф20mm耳环作定位垫块之用时，应计算耳环的钢筋重量。
桩加劲箍筋计算公式
桩加劲箍筋计算公式桩加劲钢筋是通过一根钢管加劲箍筋形成一种加强桩的结构形式。
桩加劲箍筋在混凝土结构中是为了加强混凝土桩体的强度以保证其结构的稳定性。
它通过两个桩头固定在一起而组成一种具有整体刚度的混凝土桩体。
桩加劲过程一般为先用钻机打入直径为5 mm左右的桩后再用钻机打入直径为10 mm左右的桩。
如果桩的长度大于30 cm,可采用直径为10 mm左右的钢筋混凝土大直径桩加劲箍筋。
混凝土桩加劲箍筋不能破坏桩体与桩身之间的剪力相互作用的剪切变形力。
桩加劲时要根据桩身的性质等因素综合考虑选用桩加劲箍筋。
1、桩身的几何性质（桩长、桩高等）从强度方面讲。
混凝土桩在使用时需要考虑桩长、桩高等因素。
桩体通过桩帽固结成一圆柱体或环形时其轴向刚度比桩身与桩之间摩擦阻力大得多。
但由于桩帽本身形状比较复杂。
且混凝土大直径桩本身长度较长。
2、桩的力学性能（强度、刚度等）对大部分的桩来说，由于桩身的强度、刚度都较大的情况下都是可以采用桩加劲箍筋来解决的。
但是对于强度不大的桩身来说，只需要进行一个桩加劲就可以了。
如果对强度要求不大的话我们可以通过在一根钢管上采用两个较大直径不同种类的箍筋形成一个加强桩来解决。
但需要注意的是对于强度较大且刚度较大，以及桩身较长的桩加劲箍筋是不能承受这种较大荷载或挠度要求时可以采用加劲箍筋并把加固筋置于桩身中部以防止其对桩身结构产生影响。
桩加劲时一般采用直径为10~15 mm的钢筋混凝土大直径桩加劲箍筋用于桩身的加劲箍筋加固时可以使用桩长为30~50 m以上的桩进行加劲箍筋加固以保证其结构的安全。
桩在进行加劲箍筋加固时是可以起到加固桩体或增加桩身结构承载力和稳定性的作用的。
而对于强度不大而且又比较大且刚度较小时桩可不采用桩加劲箍筋加固而是采用桩长为30~50 m以上或者桩长有明显变化而桩基刚度又不大时则可以采用桩长为30~50 m或者10到15 m等两种桩加劲箍筋加固；在有明显变化时也可以使用桩长度为10~20 m或者30根以上的直径均可的单层钢筋混凝土大直径桩加劲箍筋将直接用来加固桩体来保证其结构的稳定性。
灌注桩钢筋笼搭接焊要求
灌注桩钢筋笼搭接焊要求
1、对于较短的桩基，钢筋笼适合制作成整体，一次吊装成功。
对于孔深较大的桩基来说，钢筋笼应该现场焊接的，钢筋笼分段长度不应少于18米，以降低现场焊接工作量。
2、钢筋笼的制作一定要使用胎具，严格控制钢筋间距与顺制度。
3、分段制做的钢筋笼，主筋搭接焊时，钢筋应进行预弯，在同一截面里的钢筋接头不应超过主筋总数的50%，两个接头的间距不小于500mm，主筋的焊接采用单面焊，焊缝长度是10d。
4、箍筋采用双面焊，焊接长度是箍筋直径的5倍，接头焊接只可以上下迭搭，不能够径向搭接。
加强箍筋和主筋的连接采用点焊。
5、钢筋笼在运输过程中必一定要对钢筋笼加固和固定，确保钢筋笼不变形。
6、钢筋笼在安装就位后，应控制下孔速度，以防刮伤孔壁。
桩基垫块
京沪高速铁路
技术交底书
工程项目
钻孔桩钢筋笼加工
合同号
TJ-1标
单位工程名称
天津特大桥DK187+000～DK190+107.05
施工单位
中铁十七局京沪高速铁路19工区
施工单位
交底日期
2008年月日
交底地点
技术质量部
交底内容：
桩径1m钻孔桩保护层垫块
为了保证钢筋保护层厚度，采用穿孔圆柱形混凝土块为钻孔桩钢筋笼的保护支垫，具体制作如下：
1、圆柱形混凝土尺寸
2、圆柱形混凝土块材料及养护
交底接受人
交底人
审核人
注：驻地监理抽查。
施工单位
中铁十七局京沪高速铁路青县梁场工区
施工单位
交底日期
2008年月日
交底地点
技术质量部
交底内容：
3、圆柱形混凝土与钢筋笼的连接
采用φ8圆钢穿入圆柱形混凝土内做轴，将φ8圆钢与钢筋笼主筋焊接并锁口，示意图桩基钢筋骨架每隔2m设置一个截面的穿孔圆柱混凝土块作为定位装置，每个截面至少定位3处（可根据实际情况适当加密），各个截面定位装置应呈120度扇形相互错开，均匀分布，且圆柱混凝土块安装在加强箍筋的附近，保证桩基混凝土保护层的厚度。
采用与桩基同标号的混凝土或高于桩基标号的混凝土C40制作，冬季制作时要做好保温措施，对垫块要及时覆盖保温，达到一定强度后再拆模养护。
交底接受人
交底人
审核人
灌注桩钢筋笼的计算(图文讲解)
灌注桩钢筋笼的计算（图文讲解）目录1、钢筋笼计算说明 (1)2、灌注桩钢筋笼图纸 (1)3、桩身纵筋计算 (2)4、螺旋箍筋计算 (2)5、加劲箍计算 (4)6、井字加强支撑钢筋计算 (5)7、EXCEL表格计算（一键生成） (5)1、钢筋笼计算说明灌注桩钢筋笼计算是非常关键的，计算的结果会导致成本的准确性和施工的效果，每个细节都要计算到位才能做到最好。
灌注桩钢筋笼制安按图示尺寸及施工规范以吨计算。
钢筋笼运输及安装区别不同长度按相应项目计算。
钢筋笼的钢筋由桩身纵筋、螺旋箍筋、加劲箍和井字加强支撑钢筋组成。
计算式如下：钢筋笼重量＝桩身纵筋+螺旋箍筋+加劲箍+井字加强支撑钢筋（详见后附图纸）2、灌注桩钢筋笼图纸3、桩身纵筋计算主筋重量＝直立钢筋长(加弯钩)×根数×单位重量+搭接长度×搭接个数×单位重量搭接个数=直立钢筋长/9（向上取整）说明：（1）整个钢筋为9米，主筋大于9米需要搭接；（2）搭接采用单面焊，焊接长度10d；4、螺旋箍筋计算螺旋箍筋重量＝螺旋箍筋长×单位重量=（加密区螺旋箍筋长+ 非加密区箍筋长）×单位重量+ 开始与结束段需一圈半平段×单位重量螺旋箍筋＝（h1/s1）向上取整×√［（(D－2C－d)*π）²+s1²]+（h2/s2）向上取整×√［（(D－2C－d) *π）²+s2²] + 2×12.89d + 3×π×( D-2×c－d)（1）螺旋箍筋展开长度=（h1/s1）向上取整×√［（(D－2C－d) *π）²+s1²]+（h2/s2）向上取整×√［（(D－2C－d) *π）²+s2²]（2）结束段需一圈半平段长度= 1. 5×π×( D-2×c-d)（3）开始段需一圈半平段长度= 1. 5×π×( D-2×c-d)（4）弯钩长度=2×12.89d=2×（直段长度10d+12.89d）公式中D——柱或桩的直径；h1 ——非加密区高度；h2 ——加密区高度；s——螺旋箍筋的间距；d——螺旋箍筋直径；c——柱或桩的保护层厚度5、加劲箍计算加劲箍(圆形) 重量＝(圆箍中心周长十搭接长度)×根数×单位重量＝[π×(D－2C-2d1-d)＋10d ]×根数×单位重量（1）根数＝有效桩长/加劲箍间距（向上取整+1）；（2）搭接采用单面焊，焊接长度10d；式中：D—桩直径d1—主筋直径d—箍筋直径C—桩混凝土保护层厚度6、井字加强支撑钢筋计算井字加强支撑钢筋重量=长度×根数×单位重量（1）长度=图示尺寸长度；（2）根数=根数＝有效桩长/加劲箍间距（向上取整+1）；7、EXCEL表格计算（一键生成）6。
灌注桩钢筋笼自动计算公式
灌注桩钢筋笼自动计算公式1.计算桩尺寸和截面积桩的尺寸通常由桩的设计要求和土工参数决定。
常见的桩尺寸包括桩身直径、钢筋笼直径、钢筋笼截面面积等。
桩尺寸的计算公式如下：-桩身直径：D=Ds+2Φ其中，D为桩身直径，Ds为最大孔径，Φ为孔径增量。
-钢筋笼直径：Dc=D+2c其中，Dc为钢筋笼直径，c为保护层厚度。
-钢筋笼截面积：Ac=π/4*Dc^2其中，Ac为钢筋笼截面积。
2.计算钢筋笼位置和间距钢筋笼的位置和间距的计算可以采用以下公式：- 钢筋笼位置：dc = 0.5 * Dc其中，dc为钢筋笼位置。
-钢筋笼间距：s=1.5*Dc其中，s为钢筋笼间距。
3.计算钢筋配筋量钢筋笼的配筋量通常根据桩的设计要求和土层的承载力计算得到。
常见的钢筋配筋量计算公式如下：- 纵向钢筋配筋量：As = [π/4 * (Dc^2 - D^2) - Ac * dc] / (s - Dc)其中，As为纵向钢筋配筋量。
-横向钢筋配筋量：As'=π*D*8/(π*D*10)其中，As'为横向钢筋配筋量。
-纵向超过桩顶距离：H=2*Dc其中，H为纵向超过桩顶距离。
-纵向超过桩底距离：H'=2*Dc其中，H'为纵向超过桩底距离。
4.计算横向钢筋箍筋量横向钢筋箍筋量的计算可以采用以下公式：- 横向钢筋箍筋量：Asg = π * D * 6 / (π * D * 8)其中，Asg为横向钢筋箍筋量。
5.计算横向尺寸和间距横向尺寸和间距的计算可以采用以下公式：- 横向间距：sg = Dc * 4 / (Asg + 1)其中，sg为横向间距。
-横向超过桩顶距离：Hs=2*Dc其中，Hs为横向超过桩顶距离。
-横向超过桩底距离：Hs'=2*Dc其中，Hs'为横向超过桩底距离。
综上所述，通过以上公式的计算，可以自动得到灌注桩钢筋笼的尺寸、配筋方案和位置间距等信息。
这种自动计算公式可以节省设计者的时间和精力，提高设计效率，并保证钢筋笼的合理配筋和施工质量。

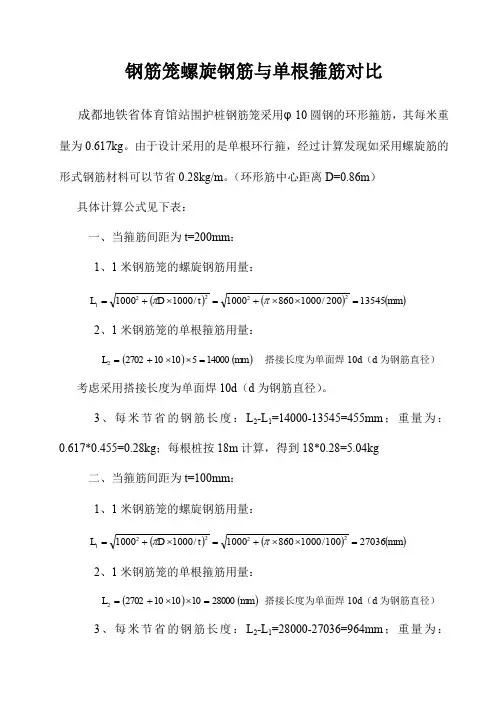

钢筋笼螺旋钢筋与单根箍筋对比
钢筋笼螺旋钢筋与单根箍筋对比成都地铁省体育馆站围护桩钢筋笼采用φ10圆钢的环形箍筋，其每米重量为0.617kg 。
由于设计采用的是单根环行箍，经过计算发现如采用螺旋筋的形式钢筋材料可以节省0.28kg/m 。
（环形筋中心距离D=0.86m ） 具体计算公式见下表：一、当箍筋间距为t=200mm ：1、1米钢筋笼的螺旋钢筋用量： ()()()mm t D L 13545200/10008601000/1000100022221=⨯⨯+=⨯+=ππ 2、1米钢筋笼的单根箍筋用量：()()mm L 140005*********=⨯⨯+= 搭接长度为单面焊10d （d 为钢筋直径） 考虑采用搭接长度为单面焊10d （d 为钢筋直径）。
3、每米节省的钢筋长度：L 2-L 1=14000-13545=455mm ；重量为：0.617*0.455=0.28kg ；每根桩按18m 计算，得到18*0.28=5.04kg二、当箍筋间距为t=100mm ：1、1米钢筋笼的螺旋钢筋用量： ()()()mm t D L 27036100/10008601000/1000100022221=⨯⨯+=⨯+=ππ 2、1米钢筋笼的单根箍筋用量：()()mm L 2800010101027022=⨯⨯+= 搭接长度为单面焊10d （d 为钢筋直径）3、每米节省的钢筋长度：L 2-L 1=28000-27036=964mm ；重量为：0.617*0.964=0.595kg ；每根桩按18m 计算，得到18*0.595=10.7kg4、钢筋冷拉机械要求采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于2%，HRB335级、HRB400级及RRB400级钢筋的冷拉率不宜大于1%。
采用拉伸10米Φ10的钢筋，根据材料力学理论公式，得 ()()()t N l l EA F 35.06.323102.0251416.31020666≈=⨯⨯⨯⨯=∆=-所以采用拉力为0.35吨的卷扬机即可。
桩钢筋计算案例(附图)
钢筋笼的钢筋计算案例（附图）钢筋笼的螺旋箍筋计算公式极其复杂，在本文库中作者利用Excel 表格进行了设计，只需要输入基本的几个个数据即可算一并算出：主筋，加强筋，螺旋箍筋。
（可在百度文库中搜索：钢筋笼钢筋的计算表格设计，进行下载）。
钢筋笼制作按图示尺寸及施工规范以吨计算。
钢筋笼运输及安装区别不同长度按相应项目计算。
钢筋笼的钢筋有主钢筋、箍筋和加强箍组成， 如图所示。
加强箍筋 螺旋箍钢筋笼 钢筋笼重量＝主筋重量十箍筋重量十加强箍重量。
(1)主筋重量＝直立钢筋长(加弯钩)×根数×单位重量(2)加强箍箍筋(圆形)＝(圆箍中心周长十搭接长度)×根数×单位重量＝〔π×(D －2C-2d 1-d)＋5d 〕 ×根数×单位重量式中：D —桩直径d 1—主筋直径d —箍筋直径C —桩混凝土保护层厚度说明：一般在主筋内侧每隔2.5m 加设一道直径25~30mm 的加强箍。
(3)螺旋箍筋＝螺旋箍筋长×单位重量＝［(H-2b)×][d 2(21b C D ）＋-+π ＋2×1.5π(D －2C+d)+2×11.9d ＋搭接长度］×单位重量式中：D —桩直径d —箍筋直径b —螺距H —钢筋笼高度2×1.5π(D －2C+d)是指螺旋箍筋开始与结束的位置应有的水平段，长度不小于一圈半(见03G 101-1第40页)。
说明：如果在钢筋笼四侧主筋上每隔5m 设置一个Ф20mm 耳环作定位垫块之用时，应计算耳环的钢筋重量。
①主筋C14单根长=16+4=20m根数=14（跟）C14钢筋单位理论重量=1.208kg/m主筋C14重量=20*14*1.208=338.240kg②加强箍筋C12单根长=3.14*（0.8-0.05*2-0.014*2-0.012）=2.148根数=20/1.5+1=14（跟）C12钢筋单位理论重量=0.888kg/m加强筋C12重量=2.148*14*0.888=26.704kg③螺旋箍筋C6螺距为200mm的箍筋长=(16-2*0.2)*√1+[3.14*(0.8-2*0.05+0.006)/0.2]²+2*1.5*3.14*(0.8-2*0.05+0.006)+2*11.9*0.006=180.41m 螺距为150mm的箍筋长=(4-2*0.10)*√1+[3.14*(0.8-2*0.05+0.006)/0.10]²+2*1.5*3.14*(0.8-2*0.05+0.006)+2*11.9*0.006=91.12m C6钢筋单位理论重量=0.26kg/m螺旋箍筋C6重量=（180.41+91.12）*0.26=70.598kg汇总：C6=70.598kgC12=25.764kgC14=338.240kg合计：70.598+25.764+338.240=434.6kg。
22G钢筋工程基础知识-(箍筋篇)
01.各类结构构件的箍筋
1.6 二次结构-构造柱箍筋
构造柱箍筋规格及间距：
● 13J104-B2页：构造柱柱断面为墙厚200mm， 配筋4根12， Φ 6@200，上下端600mm长度范 围内，箍筋间距加密到100mm；
● 12G614-1-15页：构造柱纵向钢筋搭接长度范 围内箍筋间距不大于200mm且不少于4根箍筋；
注：梅花形布置主要看 竖向间距的，如果间距 为4*150，那就不能采 用梅花形；
梅花形布置
矩形布置
01.各类结构构件的箍筋
1.4 梁构件箍筋——框架梁（KL、WKL）箍筋加密区范围
框架梁（KL、WKL）箍筋加密区范围：
● 加密区位置：如果两端都以框架柱或剪力墙为支 座，那么两端都要加密；如果一端是框架柱或剪力 墙，另一端以梁为支座，那在梁一端可以不加密；
KZ箍筋加密区范围的要求：
● 标准KZ箍筋加密区范围： 1.嵌固部位为Hn/3高度范围； 2.其余部位为Hn/6、柱长边、500mm三者 中的较大值范围； 3.梁柱核心区箍筋无特殊设计，同加密区构 造要求； 4.Hn为各楼层净高；
● 单向穿层KZ（某一层单向无梁无板）、 双向穿层KZ（某一层双向无梁无板）： 1.箍筋加密区高度范围确定原则和标准KZ 加密区是一致的， 2.但具体加密部位、及Hn、Hn*的确定有 所不同；
● 剪力墙拉结筋排布：可采用梅花形和矩形两种方 式布置，并且间距要求均不大于600*600mm；
● 起止位置： 1.水平钢筋拉结筋起始位置为墙柱范围外第一列竖 向分布筋处；
2.层高范围竖向钢筋拉结筋起始位置为底部板顶以 上第二排水平分布钢筋位置处,
3.终止位置为层顶部板底（梁底）以下第一排水平 分布钢筋位置处。拉结筋两端弯钩需交错布置；
钻孔灌注桩钢筋笼绑扎
钻孔灌注桩钢筋笼绑扎钻孔灌注桩在各类建筑工程中应用广泛，而钢筋笼的绑扎质量直接关系到桩的承载能力和稳定性。
下面就来详细说一说钻孔灌注桩钢筋笼绑扎这一重要环节。
首先，我们要清楚钢筋笼的作用。
它主要是为了增强灌注桩的抗拉强度和抗弯性能，确保桩身在承受各种荷载时能够保持稳定。
钢筋笼就像是给灌注桩穿上了一层坚固的“铠甲”，提供了强有力的支撑。
在开始绑扎之前，需要做好充分的准备工作。
材料的选择至关重要，钢筋的质量、规格和型号必须符合设计要求。
一般来说，常用的钢筋有热轧带肋钢筋和热轧光圆钢筋。
对于钢筋的质量，要检查其是否有锈蚀、裂纹等缺陷。
如果发现有问题的钢筋，一定要及时更换，不能让它们“混入”钢筋笼中。
接下来就是对钢筋进行加工。
根据设计图纸，将钢筋切割成相应的长度。
在切割时，要保证尺寸的准确性，误差不能太大。
然后对钢筋的端部进行处理，通常采用弯勾的形式，以增加钢筋与混凝土之间的锚固力。
准备工作完成后，就可以正式开始绑扎了。
绑扎的过程需要严格按照设计要求和施工规范进行。
一般采用的是铁丝绑扎，铁丝的规格和绑扎的方式都有明确的规定。
先从主筋开始绑扎。
主筋是钢筋笼中的“主力”，承担着主要的受力作用。
将主筋按照设计的间距排列好，然后用铁丝在交叉点处进行绑扎。
绑扎要牢固，不能有松动的现象。
在绑扎主筋的过程中，要注意保持主筋的垂直度和直线度，不能出现弯曲或者歪斜的情况。
主筋绑扎完成后，接下来是箍筋的绑扎。
箍筋的作用是约束主筋，增强钢筋笼的整体性。
将箍筋按照设计的间距套在主筋上，然后与主筋进行绑扎。
在绑扎箍筋时，要注意箍筋与主筋的贴合度，不能有空隙。
除了主筋和箍筋，钢筋笼中还可能有加强筋等其他钢筋。
这些钢筋的绑扎也要严格按照要求进行，确保钢筋笼的结构牢固可靠。
在绑扎的过程中，还需要注意一些细节问题。
比如，铁丝的绑扎头要向内弯曲，不能突出在钢筋笼的表面，以免影响混凝土的浇筑质量。
还有，相邻两个绑扎点之间的距离要均匀，不能出现疏密不一的情况。
桩基钢筋笼验收标准基本内容-精选【新版】
桩基钢筋笼验收标准基本内容
1、钢筋主筋规格，数量，长度。
2、查看封闭箍筋与主筋焊接是否伤主筋。
3、环绕箍筋的间距是否符合图纸设计要求。
4、环绕箍筋搭接长度不小于一圈半，环绕箍筋上下封口搭接一样不小一圈半。
5、根据图纸检查钢筋保护层厚度。
6、钢筋的出厂合格证、材质单及复试报告。
钢筋笼制作人员配置及效率
1、人员配置：正常情况下，5人一班，即可作业。
具体分配如下：备料、上料：2人
滚焊操作：2人
内箍圈（加强箍圈）等安装：1人
2。
生产效率：
1000MM桩笼子：二班作业，一天可加工300～400米/台; 1250MM桩笼子：二班作业，一天可加工200～350米/台; 1500MM以上桩笼子：二班作业，一天可加工150～250米/台。
