☆ 当基址寄存器选用ＢＸ时，数据隐含存于数据段中； ☆ 当基址寄存器选用ＢＰ时，数据隐含存于堆栈段中， 操作数的物理地址PA为： PA1 ＝DS Ｘ10 H ＋EA1 PA2 ＝SS Ｘ10 H ＋EA1
笃学尚行 止于至善
【例】1、MOV
DATA [ BP ] [ SI ], CX
笃学尚行 止于至善
三、指令中的操作数的表达
表征参加操作的数据本身
立即数
寄存器
表征数据存放的地址
存储器
笃学尚行 止于至善
3.1.3 寻址方式
一、有关寻址的基本概念：
1、寻址方式：指令中关于如何 求出操作数有效地址的方法； 2、寻址操作：按指令给出的寻址方式 求出操作数有效地址的过程； 3、多种寻址方式：为满足程序设计需要，有多种寻址方式，程序设计中，有时直 接写出操作数本身，有时给出操作数的地址，有时给出操作数所在地址的地址。 4、根据操作数的类型及来源分类： ★ 数据操作数； ★ 转移地址操作数；
(SS)×10H＝40000H (BP)＝ 2000H (SI)＝ 1200H ＋ 43200H AL
存储器
40000H … 43200H
56H
(ES)×10H＝30000H (BX)＝ 1000H ＋ (DI)＝ 1100H 32100H AX 00H 50H
存储器
30000H …
32100H
② 把该内存单元中的内容送到AL中
目的操作数 dst
源操作数 src
参加操作的数据 或数据存放的地址
笃学尚行 止于至善
二、指令中的操作数：
零操作数指令： 操作码 单操作数指令： 操作码 操作数 双操作数指令： 操作码 操作数1，操作数2 多操作数指令： 操作码 三操作数及以上 ☆ 在二地址指令格式中： 提供两个操作数地址，分别为：目的操作数 dst （在前） 源操作数 src （在后）。 ☆ 当指令执行时： 两个操作数同时参与运算，运算结果送回目的操作数，目的操作 数原有内容在运算后将会消失；源操作数不变。
微机原理第3章重点
［BP］ ［SI］ ［DI］
寄存器间接寻址可分为以下3种： 以BX寄存器进行间接寻址——数据段基址寻址 以BP寄存器进行间接寻址——堆栈段基址寻址 以SI和DI寄存器进行间接寻址——变址寻址
第3章 指令系统和寻址方式 汇编寻址这种方式时，汇编程序将BX、SI、DI或BP寄存器 的地址编号写入指令的地址码字段，当机器执行含有这种寻址
方式的指令时，依据地址码字段的值访问得到寄存器的值，将
该值作为操作数的偏移地址。如果指令中指定的寄存器是BX、 SI、DI，则操作数默认在数据段中，取DS寄存器的值作为操作 数的段地址值；如果指令中指定的寄存器是BP，则操作数默认 在堆栈段中，取SS寄存器的值作为操作数的段地址值，从而算
得操作数的20位物理地址，继而访问到操作数。
寄存器间接寻址：BX或BP或SI或DI 寄存器相对寻址： BX或BP或SI或DI +位移量 基址变址寻址： BX或BP+SI或DI 相对基址变址寻址： BX或BP+SI或DI+位移量
第3章 指令系统和寻址方式
间接寻址1:寄存器间接寻址方式
• 采用寄存器间接寻址方式时，操作数一定在存储器中，存储 单元的有效地址由寄存器指出，这些寄存器可以为BX，BP， SI和DI之一，即有效地址等于其中某一个寄存器的值： ［BX］ EA＝
中。
第3章 指令系统和寻址方式
直接寻址的执行
MOV AX,DS:[2000H]
24
第3章 指令系统和寻址方式
2)间接寻址： 指寄存器寻址方式，操作数一定在存储器中； 存储单元的EA由寄存器指出：基址寄存器BX,基址指针 寄存器BP，变址寄存器SI和DI; 书写时，寄存器带方括号； 根据所采用的寄存器不同，归纳为四种：
微机原理第三章课后习题解答
3.1已知DS=091DH，SS=1E4AH，AX=1234H，BX=0024H，CX=5678H，BP=0024H，SI=0012H，DI=0032H，（09226H）=00F6H，(09228H)=1E40H ,(1E4F6H)=091DH。
在以上给出的环境下，试问下列指令段之行后的结果如何？(1)MOV CL，[BX+20H][SI];物理地址=DS*10H+BX+SI+20H=091D0H+0024H+0012H+0020H=09226H（09226H）=00F6H,（09226H）=F6H, （09227H）=00H执行后：CL=F6H(2)MOV [BP][DI], CX物理地址=SS*10H+BP+DI=1E4A0H +0024H+0032H=1E4F6HCX=5678H 执行后：(1E4F6H) = 5678H(3)LEA BX, [BX+20H][SI];BX=BX+20H+SI=0056HMOV AX, [BX+2];物理地址=DS*10H+BX+2=091D0H +0058H=09228H （09228H）=1E40H 执行后：AX=1E40H（4）LDS SI, [BX][DI]；物理地址=DS*10H+BX+DI=091D0H +0056H=09226H （09226H）=00F6H （09228H）=1E40H执行后:BX=（09226H）=00F6HDS=（09228H）=1E40HMOV [SI]，BX物理地址=DS*10H+SI =1E400H +0012H=1E412HBX=0024H, 执行后:(1E412H)=0024H (5)XCHG CX，[BX+32H]物理地址=DS*10H+BX+32H =091D0H +0056H =09226H （09226H）=00F6H , CX=5678H执行后:（09226H）=5678H , CX=00F6HXCHG [BX+20H][SI], AX物理地址=DS*10H+BX+20H+SI =091D0H +0056H =09226H （09226H）=5678H , AX=1234H执行后:（09226H）=1234H , CX=5678H3.2设DS=1000H，SS=2000H，AX=1A2BH，BX=1200H，CX=339AH，BP=1200H，SP=1350H，SI=1354H，（11350H）=0A5H，（11351H）=3CH，（11352H）=0FFH，（11353H）=26H，（11354H）=52H，（11355H）=0E7H，（126A4H）=9DH，（126A5H）=16H,(21350H)=88H,(21351H)=51H。
微机原理第3章习题答案

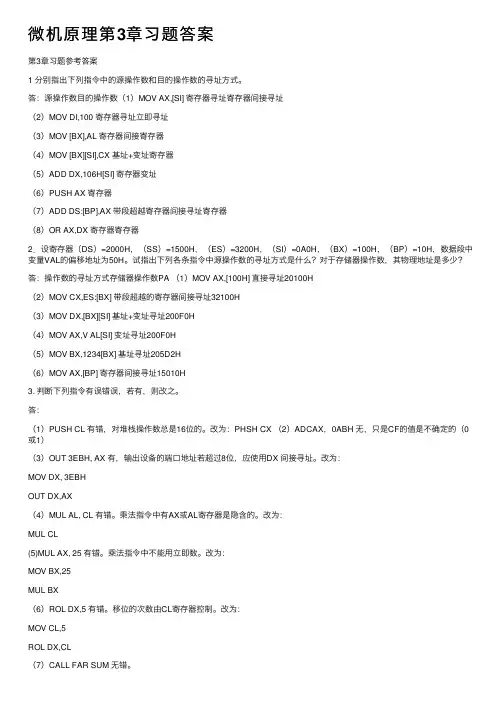

微机原理第3章习题答案第3章习题参考答案1 分别指出下列指令中的源操作数和⽬的操作数的寻址⽅式。
答：源操作数⽬的操作数（1）MOV AX,[SI] 寄存器寻址寄存器间接寻址（2）MOV DI,100 寄存器寻址⽴即寻址（3）MOV [BX],AL 寄存器间接寄存器（4）MOV [BX][SI],CX 基址+变址寄存器（5）ADD DX,106H[SI] 寄存器变址（6）PUSH AX 寄存器（7）ADD DS:[BP],AX 带段超越寄存器间接寻址寄存器（8）OR AX,DX 寄存器寄存器2．设寄存器（DS）=2000H，（SS）=1500H，（ES）=3200H，（SI）=0A0H，（BX）=100H，（BP）=10H，数据段中变量VAL的偏移地址为50H。
试指出下列各条指令中源操作数的寻址⽅式是什么？对于存储器操作数，其物理地址是多少？答：操作数的寻址⽅式存储器操作数PA （1）MOV AX,[100H] 直接寻址20100H（2）MOV CX,ES:[BX] 带段超越的寄存器间接寻址32100H（3）MOV DX,[BX][SI] 基址+变址寻址200F0H（4）MOV AX,V AL[SI] 变址寻址200F0H（5）MOV BX,1234[BX] 基址寻址205D2H（6）MOV AX,[BP] 寄存器间接寻址15010H3. 判断下列指令有误错误，若有，则改之。
答：（1）PUSH CL 有错，对堆栈操作数总是16位的。
改为：PHSH CX （2）ADCAX，0ABH ⽆，只是CF的值是不确定的（0或1）（3）OUT 3EBH, AX 有，输出设备的端⼝地址若超过8位，应使⽤DX 间接寻址。
改为：MOV DX, 3EBHOUT DX,AX（4）MUL AL, CL 有错。
乘法指令中有AX或AL寄存器是隐含的。
改为：MUL CL(5)MUL AX, 25 有错。
乘法指令中不能⽤⽴即数。
改为：MOV BX,25MUL BX（6）ROL DX,5 有错。
