配电网故障分析处理的拓扑分析原理及实现
1
配电网故障分析处理的拓扑分析原理及实现
苏标龙，张瑞鹏，杜红卫，许先锋，卢玉英
（国电南瑞科技股份有限公司 南京市210061）
摘要：本文从拓扑构建和分析入手，详细论述了配电网故障分析处理的原理。具体实现的过程中充分考虑应用开发的通用性和灵活性两方面，将拓扑构建分成了静态拓扑和应用拓扑两个阶段，以针对不同的应用需求。在完成拓扑构建的基础上，故障分析处理依据故障处理的特定原则对事故区域进行拓扑分析，通过拓扑区域的划分和比较确定故障区域并得到非故障失电区域的转供路径，最后形成事故处理最优方案。
关键词： DMS，故障分析，拓扑分析，故障隔离，负荷转供
The Principle and Realization of Topology Analysis about Fault
Process in Distribution Network
ABSTRACT: This paper summarizes the basic structure and primary application of topology in Distribution
Manager System (DMS). Topology analysis contains data structure and arithmetic, in consideration of universality
and particularity we separate topology analysis into static topology and app-topology. This paper discuss the basic
principle about fault process in power distribution network. Through the contrast of different area, we get the
conclusion about fault area, non-fault area and load transfer trace.
KEY WORDS：DMS，fault analysis，topology analysis，fault isolation，load transfer
1 引言
配电网故障分析处理是配网管理系统中一项重要的高级应用。它的主要功能是根据系统中的设备模型信息建立整个电力网络的实时拓扑模型，并接受配网SCADA提供的实时监控信息，根据各配电终端或故障指示器检测到的故障报警，结合变电站、开闭所等的继电保护信号、开关跳闸等故障信息，启动故障处理，确定故障类型和发生位置并形成故障处理方案。根据需要，可提供事故隔离和恢复供电的一个或两个以上的操作预案，辅助调度员进行遥控操作，达到快速隔离故障和恢复供电的目的[1]。
本文把故障分析处理过程划分为拓扑构建、故障分析处理两大部分。拓扑构建负责将实际配电网络中设备之间的相对关系描述成满足一定应用需求的拓扑模型，提供给其他的高级应用使用；故障分析处理则通过特定的拓扑分析方法对已形成的拓扑模型进行分析，最终得到处理方案。
2 拓扑构建
2.1 网络拓扑的基本概念[2]
本文所讨论的网络拓扑引用拓扑学中的相应概念，它研究的是与大小、形状无关的点、线关系的方法。配网系统中的网络拓扑把配电网络中的电气设备（如开关）抽象为一个点，把电力传输介质（如馈线）抽象为一条线，由点和线组成的几何图形就是配电网络的拓扑结构。网络的拓扑结构反映出网中各个实体之间的结构关系，是支撑配网各项高级应用的基础，对网络拓扑分析的性能，和高级应用分析的可靠性和效率都有重大影响。
具体应用进行拓扑分析时对拓扑模型使用的侧重点各有不同，主要体现在拓扑分析的数 2
据结构和算法上。出于应用开发的通用性和灵活性，对网络首先采用一个通用的拓扑描述，该拓扑描述所使用的数据结构和算法简洁可靠，并且能够满足一般应用的需求，称之为“静态拓扑”；针对其他特殊需求的高级应用则可以通过已经生成的静态拓扑进一步生成各应用所需的拓扑描述，称之为“应用拓扑”。
2.2 静态拓扑
静态拓扑的实质就是通过关系库中的数据建立一套完整的层次库，利用层次数据之间的关系快速定位操作设备信息。静态拓扑的内容就是以一定数据组织方式存放的网络模型结构信息。
静态拓扑的数据结构设计采用了“数据结构头——数据结构体”相分离的设计思想。对于各种不同的数据源（如：不同的关系数据库、表结构相异的数据文件），通过相应的程序接口来形成网络模型数据。这种设计目的是为了当数据来源发生变化的时候，依然能够通过不同的接口将异构的数据整理形成一套结构统一的网络模型数据，从而使得建立于静态拓扑之上的各应用程序保持稳定（如图1）[3]。
数据源1数据源2readDevice()readDevice()入口1入口2数据结构体应用1应用2.........
图1 静态拓扑数据结构生成原理图
Fig.1 Principle of static topology data structure
静态拓扑对全网的设备形成一个双向链表式的“设备---节点”数据结构，相当于为全网建立了一套完整的设备以及设备之间连接关系的信息模型。利用这套模型，可以快速定位设备和设备之间的关系。静态拓扑中的数据依赖于配电系统网络结构，因此，在生成静态模型数据之后，除非网络结构发生变化，否则静态拓扑的模型数据不会改动。
在静态拓扑网络结构描述中，由于表达的是设备之间的连接关系，所以对所有的设备类型无须再区分设备是单端、双端、三端设备，也不再区分是开断设备还是非开断设备，一律采用设备所连接点和节点所连设备来描述。
节点号
节点连接设备数设备ID向量设备下标向量设备ID设备类型设备序号下表设备节点数节点ID向量节点下标向量TDEVICETNODE设备详细信息列表断路器类刀闸类变压器类馈线类...
图2 配电网拓扑分析数据描述结构
Fig.2 Data structure of topology analysis in distribute network
该静态拓扑的优点在于使用较少的变量信息将全网设备之间的联接关系描述完整。由于在相邻设备的表述上最为直观，所以对“传递类型”的应用分析特别有效。比如电气拓扑、接线分析等。
2.3 故障分析的应用拓扑
配网故障分析处理应用的要求是在接收到配网故障信息之后能够快速正确的隔离故障，并对非故障失电区域进行合理的转供电。由于故障处理的特殊性，使得该应用对拓扑分析处 3
理的效率要求较高，需要对原有的静态拓扑做进一步的转换和处理，形成自己的应用拓扑。
2.3.1 广义节点的形成
广义节点的含义是：利用开断类型的设备相连形成的连通区域，将这个连通区域内所有的节点合并而成的一个节点，成为广义节点。经过广义节点的转换，大大简化了网络结构，省略了故障分析上不需要关注的细节。
图3 广义节点转换示意图
Fig.3 General node transition
此外，由广义节点组成的拓扑结构为进一步形成各广义节点对应的设备群做准备。通过形成设备群将设备模型以类型和连接关系相区分，进而形成一套结构完整的设备层次关系，各层次之间相互指引，实现网络局部范围快速搜索的目的。
2.3.2 形成设备之间的层次关系
新构建的设备层次关系需要将这样几个关系表达完整：
1、节点与广义节点的对应关系。
使用广义节点表述的应用拓扑将静态拓扑中的许多节点合并，需要将原节点与广义节点的对应关系记录下来，以便在拓扑还原的过程中使用。
2、广义节点与设备的对应关系
该连结关系将设备按类型和连接关系区分，在信息存储上考虑了广义节点和设备的连结关系，提高了搜索效率。
经过上述拓扑构建过程，已为所有的模型数据并形成了对应关系，下面就可以开始进行故障处理了。
3 故障分析拓扑处理原理[4]
3.1 区域划分
故障处理以变电站出线的跳闸开关为起始，向下游进行拓扑分析，将整个拓扑分析区域划分为失电区域，告警区域和故障上游区域三个部分。
1、 首先找到跳闸开关所在广义节点，将该点推入搜索队列，作为整个搜索的起始。
2、 对搜索队列循环，获得与该广义节点所连结的设备，按照类型分别进行分析，从而获得新的广义节点。
3、 搜索队列循环完毕时，也生成了停电区域的信息。
4、 在停电区域的基础上结合开关的过流信号生成告警区域。
5、 在停电区域的基础上结合开关的过流信号生成故障上游区域。
整个事故区域的拓扑分析情况可以用下图来表示。通过这三个区域的互补关系就能够进一步定位出故障区域和故障下游失电区域。
电网拓扑重构与重要节点分析
电网拓扑重构与重要节点分析
随着社会发展和经济增长，电力需求也越来越高，电网的可靠性和安全性成为了人们关注的焦点。电网拓扑是电力系统的结构，其构建和优化对于提高电力系统的可靠性和运行效率至关重要。而电网重构是指对电力系统的拓扑、电力设备等方面进行改造、升级和优化，以提高电网的可靠性和经济性。本文将探讨电网拓扑重构的意义以及重要节点分析的方法和应用。
一、电网拓扑重构的意义
电力系统是一个复杂的系统，由各种电力设备连接而成，包括发电机、变电站、输电线路和配电变压器等。在电力系统中，电网拓扑是表示各种电力设备之间相互连接的方式和形式，包括电网的布局以及设备之间的电力传输路径。电网拓扑的合理设计和优化可以提高电力系统的可靠性和经济性。
电网拓扑重构是指根据电力系统的实际需求，对电网的拓扑结构进行改造、升级和优化。具体来说，电网拓扑重构可以实现以下几个方面的目标：
1. 提高电能传输的可靠性和安全性。通过优化电网拓扑结构，减少输电线路的跨越，减少因恶劣天气等因素造成的线路故障。从而减少停电时间，提高电能传输的可靠性和安全性。
2. 提高电力系统的经济效益。通过电网拓扑重构，可以合理化电力系统的布局，优化电网拓扑结构，提高输电线路的利用率，减少电能损耗和成本，从而提高电力系统的经济效益。
3. 适应新能源发展趋势。随着新能源的不断发展和推广，电力系统的拓扑结构也需要相应改变，以适应新能源的接入和开发。通过电网拓扑重构，可以根据新能源的实际需求，调整电网的拓扑结构，增加新能源的接入量，提高电力系统的可持续发展能力。 二、重要节点分析的方法和应用
重要节点分析是指对电力系统的各种节点进行排序和评估，并确定每个节点的重要性。其目的是识别电力系统的关键节点，以便进行优化和控制。一般来说，重要节点分析可以采用以下几种方法：
1. 负荷流分析法。负荷流分析法是一种基于电力系统的潮流计算方法，通过计算电力系统的电压、电流等参数来评估各个节点的重要性。该方法适用于中小型电力系统。
基于配电网台区的拓扑自动识别技术研究
基于配电网台区的拓扑自动识别技术研究
发布时间：2023-01-04T03:26:15.851Z 来源：《福光技术》2022年24期 作者： 汤正宇 赖来源 黄淼华
[导读] 电力系统中，台区即为单一变压器的供电区域，变压器与用户电表的对应关系称为户变关系，低压配电网台区系统的拓扑即指台区内所有的户变关系。
广东电网有限责任公司惠州供电局 广东惠州 516003
摘要：低压配电网的拓扑准确性是智能电网建设的有力保障。在低压配电网拓扑关系的识别方法中，常用的台区在线自动识别技术主要有脉冲电流法和载波通信法。相较于脉冲电流法，载波通信法实现更为简单，安全性更高，可控性更强。本文采用基于电力载波的户变
识别方法，通过采用基于脉冲电流调制法辨识低压台区拓扑模型，判断发射端设备的相位及其分支线，完成台区拓扑识别，该方法可保证
模型的准确辨识，减轻人工识别工作量，还可作为台区拓扑校验手段。
关键词：台区；拓扑；配电网；自动识别
一、配电网台区系统框架
1、配电网台区拓扑结构
电力系统中，台区即为单一变压器的供电区域，变压器与用户电表的对应关系称为户变关系，低压配电网台区系统的拓扑即指台区内所有的户变关系。配电台区拓扑框架结构由低压出线柜（配变侧）、分支箱、电表箱组成的"台区-分支-用户"三级关系。配电变压器的出口
端与低压出线柜的入口端连接，低压出线柜的出口端与分支箱的入口端连接，分支箱的出口端与电表箱的入口端连接，电表箱的出口端与
用户连接。
2、配电网台区通信结构
配电网台区的自动化通信体系架构是实现台区拓扑自动识别的重要基础。通信体系架构由自动化主站系统、智能配变终端（TTU）、馈线层低压监测单元及混合通信系统等构成。例如：主站系统主要包括前端服务器、SCADA服务器、交换机、防火墙和物理加密隔离等装
置。TTU通过电力线采用5G技术与主站进行通信，台区层与馈线层、馈线曾与用户层以电力线宽带载波方式进行通信。智能配变终端安装
基于gis的配电网分析原理

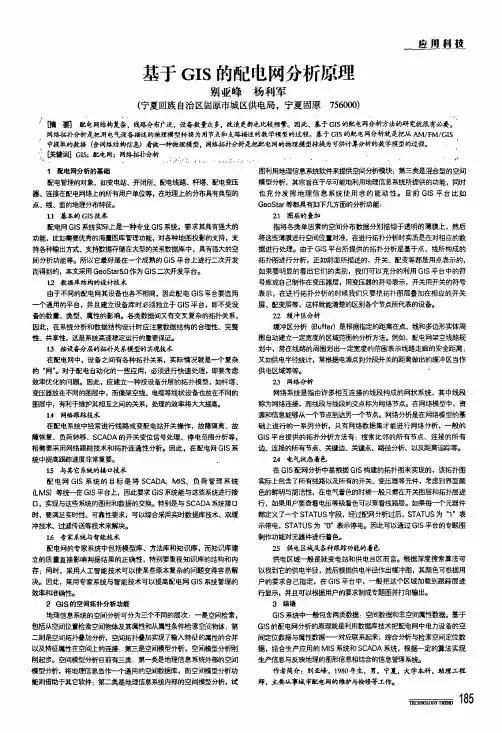

基于GIS的配电网分析原理应用科技
别、亚峰杨利军
(宁夏回族自治区固原市城区供电局，宁夏固原756000)
，／，’睛要】配电网结构复杂，线路分布广泛，设备数量众多，改造更新也比较频繁。因此。基于GIS的配电网分析方法的研究就很有必要。’网络拓扑分析是把用电气设备描述的物理模型转换为用节点和炙路描谜的数学模型的过程。基于GIS的配电网分析就是把从m以／FM／GIs‘中提取的数据(舍网络结梅信息)看做—种物理模型，网络拓扑分析是把配电网的物理模型转换为俐算分女f的数学模型的过程。
饫'键词】GIS；配电网；网络榭}分析
‘r．。1配电网分析的基础配电管理的对象，如变电站、开闭所、配电线路、杆塔、配电变压
器、连接在配电网络上的所有用户单位等，在地理E的分布具有典型的
点、线、面的地理分布特征。
1．1基本的GIS技术
配电网GIS系统实际上是一种专业GIS系统，要求其具有强大的功能，比如需要优秀的海量图库管理功能，对各种地图投影的支持，支
持各种输出方式、支持数据存储在大型的关系数据库中，具有强大的空间分析功能等。所以它最好是在一个成熟的GIS平台上进行二次开发
而得到的，本文采用GeoStar5Q作为GIS二次开发平台。
1．2数据库结构的设计技术
由于不同的配电网其设备也各不相同，因此配电GIS平台要选用
一个通用的平台，并且建立设备库时必须独立于GIS平台，即不受设
备的数量、类型、属性的影响。各类数据间又有交叉复杂的拓扑关系，
因此，在系统分析和数据结构设计时应注意数据结构的合理性、完整
性、共享性，这是系统高速稳定运行的重要保证。1．3按设备分层的拓扑关系模型的实现技术
在配电网中，设备之间有各种拓扑关系，实际情况就是一个复杂
的“网”。对于配电自动化的一些应用，必须进行快速处理，即要考虑
效率优化的问题。因此，应建立一种按设备分层的拓扑模型，如杆塔、
变压器放在不同的图层中，而像架空线、电缆等线状设备也放在不同的
图层中，有利于维护其相互之间的关系，处理的效率将大大提高。
台区拓扑关系识别 特征电流
台区拓扑关系识别 特征电流

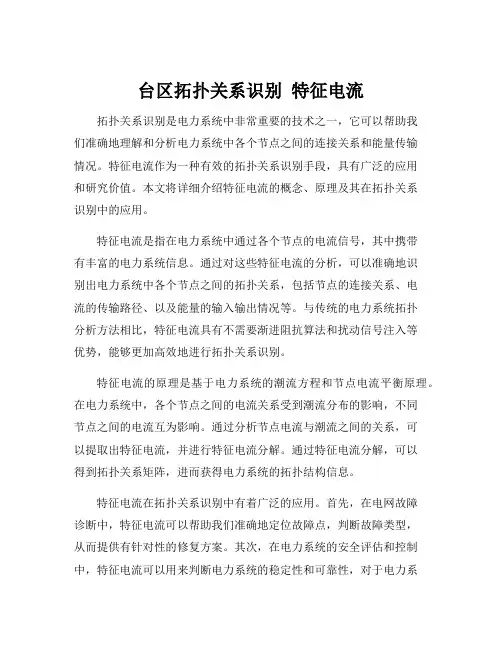

拓扑关系识别是电力系统中非常重要的技术之一，它可以帮助我们准确地理解和分析电力系统中各个节点之间的连接关系和能量传输情况。特征电流作为一种有效的拓扑关系识别手段，具有广泛的应用和研究价值。本文将详细介绍特征电流的概念、原理及其在拓扑关系识别中的应用。
