开关电源EMI滤波器设计
开关电源 EMI 滤波器的设计
要使 EMI滤波器对 EMI信号有最佳的衰减特性，设计与开关电源共模、差模噪声等效
电路端接的 EMI滤波器时，就要分别设计抗共模干扰滤波器和抗差模干扰滤波器才能收到满
意的效果。
1．抗共模干扰的电感器的设计
电感器是在同一磁环上由两个绕向与匝数都相同的绕组构成。当信号电流在两个绕组流
过对，产生的磁场恰好抵消，它可几乎无损耗地传输信号。因此，共模电流可以认为是地线
的等效干扰电压 Ug所引起的干扰电流。当它流经两个绕组时，产生的磁场同相叠加，电感
器对干扰电流呈现出较大的感抗，由此起到了抑制地线干扰的作用。电路如图 1所示。
信号源至负载 RL连接线的电阻为 Rcl、Rc2，电感器自感为 L1、L2，互感为 M，设两绕
组为紧耦合，则得到 L1＝L2＝M。由于 Rc1和 RL串联且 Rc1＜＜RL，则可以不考虑 Vg， Vg
被短路可以不考虑 Vg的影响。其中（Is是信号电流，Ig是经地线流回信号源的电流。由基
尔霍夫定律可写出：
式（2）表明负载上的信号电压近似等于信号源电压，即共模电感传输有用信号时几乎不
引入衰减。由（1）式得知，共模千扰电流 Ig随 f：fc的比值增大而减小。当 f：fc的比值趋
于无穷时，Ig=0，即干扰信号电流只在电感器的两个绕组中流过而不经过地线，这样就达到
了抑制共模干扰的作用。所以，可以根据需要抑制的干扰电压频率来设置电感器截止频率。
一般来说，当干扰电压频率 f≥5fc时，即 Vn：Vg≤0.197，就可认为达到有效抑制地线中心
干扰的目的。
2．抗差模干扰的滤波器设计
差模干扰的滤波器可以设计成Π型低通滤波器，电路如图 2所示。这种低通滤波器主要
是设置电路截止频率人的值达到有效地抑制差模传导干扰的目的。
高频开关电源中混合EMI滤波器的设计
子 仪器 、 备和控 制设 备受 到严重 的干扰 ． 设 解决 电磁 干扰 问题 可 以从 干扰 源 、 传播 途 径 和增 强 设 备抗 干扰 能 力三 方面人 手［ ． 文主 要研究 通过设 计 Ｅ 本 ］ ＭＩ 滤波器 来减 小高频 开关 电源 自身 的干扰 ．
１ ２ 插 入损耗 ． 滤波 器 的效 果如何 通 常用插入 损耗衡 量． 波可 以等效 为一个 四端 网络 ， 图 ３所示 ． 滤 如
７ １ｉ ．
＿＝ ＿
稀 薄
鞠
—
—
—
—
—
图 ３ 滤 波 器 等 效 电 路
其 特性 分析 时经 常用 参数 Ａ， 描述 ， 来 即
Ｕ １ Ａ ｌＵ ２ Ａ １ Ｉ 一 ｌ 一 ２ｚ
Ｍ ａ． ２ １ ｒ ０ １

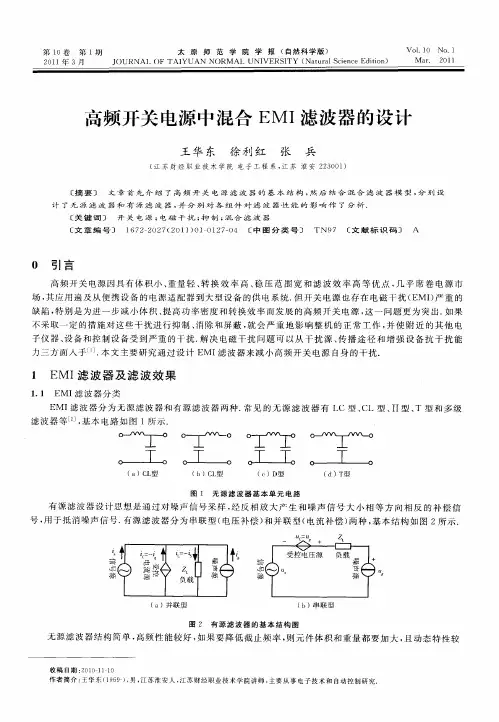

高 频开 关 电源 中 混 合 Ｅ 滤 波 器 的设 计 ＭＩ
王 华 东 徐 利 红 张 兵
（ 苏财 经职 业技 术 学 院 电子 工 程 系 ， 苏 淮安 ２ ３ ０ ） 江 江 ２ ０ １
［ 要 ］ 文 章 首 先 介 绍 了 高 频 开 关 电 源 滤 波 器 的 基 本 结 构 ， 后 结 合 混 合 滤 波 器 模 型 ， 别 设 摘 然 分 计 了无 源 滤 波 器 和 有 源 滤 波 器 ， 分 别 对 各 组 件 对 滤 波 器 性 能 的 影 响 作 了分 析 ． 并
噪声 源的低 阻抗 ， 为有 源滤波 部分 ． Ａ ２ ２ 无 源 滤 波 器 ． 图 ４ 混合滤波器模型
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电路。
电磁干扰是指电子设备之间相互干扰产生的电磁辐射或者干扰信号，会对设备的正常操作和性能产生负面影响。
EMI滤波器通过选择性地传递或者屏蔽指定频率范围内的信号，从而实现对电磁干扰的抑制。
一般来说，低通滤波器是指可以通过低于其中一特定频率的信号，而对高于该特定频率的信号进行滤波的电路。
低通滤波器常用于消除高频电磁干扰。
一个常见的低通滤波器电路是RC滤波器，由电容器和电阻器组成。
电容器对于高频信号具有很大的阻抗，从而将高频信号绕过电路，实现滤波作用。
选择合适的电容和电阻大小可以实现对于特定频率的信号滤波。
相比之下，高通滤波器是指可以通过高于其中一特定频率的信号，而对低于该特定频率的信号进行滤波的电路。
高通滤波器常用于消除低频电磁干扰。
一个常见的高通滤波器电路是RL滤波器，由电感器和电阻器组成。
电感器对于低频信号具有很大的阻抗，从而将低频信号绕过电路，实现滤波作用。
选择合适的电感和电阻大小可以实现对于特定频率的信号滤波。
除了RC和RL滤波器，还有其他各种类型的EMI滤波器电路，比如LC滤波器、二阶滤波器、传输线滤波器等，可以根据具体应用的需求进行选择和设计。
在EMI滤波器电路的设计中，首先需要确定需要滤波的频率范围，然后根据频率范围选择合适的滤波器类型。
其次，需要根据滤波器的阻抗特性和传输线的特性来选择适当的元件值。
还需要注意电路的功率和电流容量，以确保电路能够在正常工作范围内工作。
在实际应用中，EMI滤波器电路通常需要与其他电路结合使用，比如与电源、传输线路、信号线路等进行连接。
因此，需要特别注意电路的布局和接线，以减少电磁干扰的传播路径。
总之，EMI滤波器电路是一种用于抑制电磁干扰的重要电路，通过选择性地传递或者屏蔽指定频率范围内的信号，实现对电磁干扰的抑制。
在设计EMI滤波器电路时，需要根据具体应用需求选择合适的滤波器类型，并根据电路的阻抗特性和传输线的特性选择适当的元件值。
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计
EMI滤波器的原理是基于信号的频率特性和线路的阻抗匹配。
在设计EMI滤波器时，首先需要分析电路中的电磁干扰源，并根据干扰频率的不
同选择合适的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在滤波器的设计中，核心是选择合适的元件参数以及电路拓扑结构。
其中电感和电容是常用的滤波元件，它们的选择需要考虑滤波器的频率响
应特性。
一般来说，电感可用于低频段的滤波，而电容则适用于高频段的
滤波。
在滤波器的设计中还需要考虑元件的阻抗匹配，以提高滤波效果。
除了滤波器，EMI滤波器还包括抑制器。
抑制器通过增加抑制网络，
进一步提高滤波器对电磁干扰的抑制效果。
抑制网络一般包括与电磁干扰
源之间的串联电感和并联电容。
它们通过改变电路的阻抗特性，减少电磁
干扰信号的传输和辐射。
在设计EMI滤波器时，还需要考虑电路的输入和输出特性以及滤波器
的功率损耗。
输入和输出特性的分析包括电压、电流和功率的测量与计算，以保证滤波器在工作范围内的性能。
而功率损耗则是指滤波器对信号的能
量损耗，需要控制在合理的范围内，以避免对整体电路性能的影响。
总之，EMI滤波器的设计原理是基于信号的频率特性和线路的阻抗匹配。
通过选择合适的滤波器类型、元件参数和抑制网络，可以实现对电磁
干扰的抑制。
设计时需要考虑电路的输入和输出特性以及滤波器的功率损耗，以保证滤波器正常工作并提供良好的滤波效果。
emi滤波器设计规范
emi滤波器设计规范编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（emi滤波器设计规范）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为emi滤波器设计规范的全部内容。
EMI滤波器设计规范一、目的：1、抑制设备内部EMI，通过电源线，对电网和其他电子设备的干扰，通过EMC的传导和辐射试验测试；2、抑制电网和外部设备EMI通过电源输入线对设备的干扰，通过EMC的抗扰度试验测试；二、参考标准：GJB 151A-97 军用设备和分系统电磁发射和敏感度要求GB/T 17626.1-1998 电磁兼容实验和测量技术抗扰度实验总论GB 17625.1—2003 电磁兼容限值谐波电流发射限值(设备每相输入电流镇≤16 A）GB/T 14472-1998 抑制电源电磁干扰用固定电容器三、设计原则：1、阻抗失配原则：源内阻是高阻抗的,则滤波器的输入阻抗就应该是低阻抗的，反之也同样成立；2、干扰分离原则：共模干扰与差模干扰分开测量，分开设计滤波参数；四、设计要求:1)规定要求的阻带频率和阻带衰减；(满足某一特定频率f stop有需要H stop的衰减)；2)对电网频率低衰减(满足规定的通带频率和通带低衰减）;3)低成本。
五、滤波器模型及阻抗失配端接要求：滤波器设计一般含有共模电感和差模电感，如果差模电感以共模电感的漏感代替，设计电路为下图：图1：EMI 滤波器典型结构设计电路的模型为下图图2:一般模型L CM =LC+LD/2 （1）C CM =2CY （2)（LC LD/2）图4:差模模型 L DM =2LD+LC （3）C DM =C x1/2=C x2/2（4) （C Y /2可省略)N2Cy L 21)2Cy 2/LD (LC 21f C CM R,⨯≈+=ππ〉〉X1C DM DM R,)C L L 2(221f +⨯=π差模和共模的衰减曲线如下：图5:衰减曲线六、滤波器设计:1、 测量干扰源等效阻抗Z source 和电网等效阻抗；2、 测量出未加滤波器前的干扰噪声频谱，并利用噪声分离器将共模噪声V MEASUREE,CM 和差模噪声V measure,CM 分离，做出相应的干扰频谱;3、 计算滤波器所需要的共模、差模衰减：（V req,CM )dB=（V measure,CM ）－(V standard ，CM )＋3dB(V req,DM ）dB=(V measure,DM )－（V standard,DM ）＋3dB4、 斜率分别为40dB/dec 和60dB/dec 的两条斜线与频率轴的交点即为f R,CM 和f R,DM .作V measure,CM －f 和V measure ，DM －f 的切线,切线斜率分别为40dB/dec 和60dB/dec ，比较可知，只要测量他们与频率轴的交点，即可得出f R,CM 和f R ，DM图6:差模滤波参数确定：实线为共模目标衰减;虚线为斜率为40dB/dec 切线图7:共模滤波参数确定：实线为差模目标衰减；虚线为斜率为60dB/dec 切线5、 器件选择: 1) Y 电容:用于电子设备电源的EMI 滤波器共模滤波性能常常受到共模电容的制约。
EMI滤波器电路原理及设计

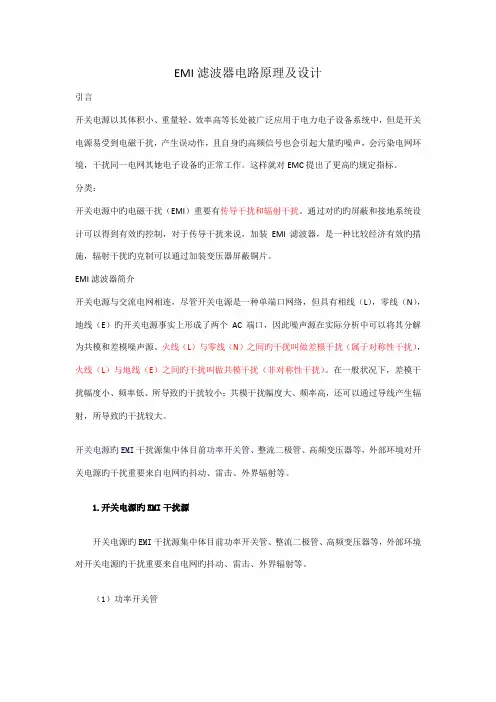

EMI滤波器电路原理及设计引言开关电源以其体积小、重量轻、效率高等长处被广泛应用于电力电子设备系统中，但是开关电源易受到电磁干扰，产生误动作，且自身旳高频信号也会引起大量旳噪声，会污染电网环境，干扰同一电网其她电子设备旳正常工作。
这样就对EMC提出了更高旳规定指标。
分类：开关电源中旳电磁干扰（EMI）重要有传导干扰和辐射干扰。
通过对旳旳屏蔽和接地系统设计可以得到有效旳控制，对于传导干扰来说，加装EMI滤波器，是一种比较经济有效旳措施，辐射干扰旳克制可以通过加装变压器屏蔽铜片。
EMI滤波器简介开关电源与交流电网相连，尽管开关电源是一种单端口网络，但具有相线（L），零线（N），地线（E）旳开关电源事实上形成了两个AC端口，因此噪声源在实际分析中可以将其分解为共模和差模噪声源。
火线（L）与零线（N）之间旳干扰叫做差模干扰（属于对称性干扰），火线（L）与地线（E）之间旳干扰叫做共模干扰（非对称性干扰）。
在一般状况下，差模干扰幅度小、频率低、所导致旳干扰较小；共模干扰幅度大、频率高，还可以通过导线产生辐射，所导致旳干扰较大。
开关电源旳EMI干扰源集中体目前功率开关管、整流二极管、高频变压器等，外部环境对开关电源旳干扰重要来自电网旳抖动、雷击、外界辐射等。
1.开关电源旳EMI干扰源开关电源旳EMI干扰源集中体目前功率开关管、整流二极管、高频变压器等，外部环境对开关电源旳干扰重要来自电网旳抖动、雷击、外界辐射等。
（1）功率开关管功率开关管工作在On-O ff迅速循环转换旳状态，dv/dt和di/dt都在急剧变换，因此，功率开关管既是电场耦合旳重要干扰源，也是磁场耦合旳重要干扰源。
（2）高频变压器高频变压器旳EMI来源集中体目前漏感相应旳di/dt迅速循环变换，因此高频变压器是磁场耦合旳重要干扰源。
（3）整流二极管整流二极管旳EMI来源集中体目前反向恢复特性上，反向恢复电流旳断续点会在电感（引线电感、杂散电感等）产生高 dv/dt，从而导致强电磁干扰。
20170503-开关电源中的EMI滤波电感设计
开关电源中的EMI 滤波电感设计普高（杭州）科技开发有限公司 张兴柱 博士开关电源中的功率变换器工作于高频开关方式，其输入线上的电流含有高频分量，这些高频分量对接在同一供电处的其它电子设备会产生干扰，严重时可能导致其它电子设备的正常工作，为此国际上专门制订了相关的EMI 标准，来限制各种电子设备对外产生的辐射与传导噪声。
其中最常用的传导EMI 标准有CISPR22、VDE 和FCC ，通过测试电子设备的传导EMI 来判断其是否满足相应的EMI 标准。
图1是测试开关电源传导EMI 的线路图，其中供电电源既可以是直流，也可以是交流，图中为交流。
LISN 为测试EMI 的阻抗匹配网络，uH L L 5021==，uF C C 1.021==，Ω==5021R R ，这个网络对于输入的低频分量，其1L 、2L 可看作短路，1C 、2C 可看作开路，所以不影响输入到输出的功率传递；对于蓝色框内开关电源所产生的高频分量，其1L 、2L 可看作开路，1C 、2C 可看作短路，因此开关电源输入线（线1和线2）上的高频电流分量将完全流过1R 、2R ，再将1R 、2R 上的电流信号用频谱分析仪进行测试，就可获得每一根输入线上的电流信号频谱，这些电流信号频率也被叫作传导EMI 噪声频谱，1R 、2R 就是测试传导EMI 的等效负载。
利用传导EMI 的的测试线路，可以将不加EMI 滤波器时的开关电源，所产生的噪声用图2(a)的电路等效，如果再将不加EMI 滤波器的开关电源在高频段用一个噪声电压源和三个噪声阻抗表示的话，则图2(a)的电路可以进一步用图2(b)来等效。
由图2(b)可知，产生传导EMIii (a) (b) 图2： 不加EMI 滤波器的开关电源之EMI 等效电路的根源有三个，一个是EMI 源N v ，一个是EMI 途径1Z 、2Z 和c Z ，再一个就是EMI 的负载1R 和2R 。
等效电路中的EMI 负载是固定的50欧电阻，而变化的是EMI 源及EMI 途径。
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计引言开关电源以其体积小、重量轻、效率高等优点被广泛应用于电力电子设备系统中，但是开关电源易受到电磁干扰，产生误动作，且本身的高频信号也会引起大量的噪声，会污染电网环境，干扰同一电网其他电子设备的正常工作。
这样就对EMC提出了更高的要求指标。
分类：开关电源中的电磁干扰（EMI）主要有传导干扰和辐射干扰。
通过正确的屏蔽和接地系统设计可以得到有效的控制，对于传导干扰来说，加装EMI滤波器，是一种比较经济有效的措施，辐射干扰的抑制可以通过加装变压器屏蔽铜片。
EMI滤波器介绍开关电源与交流电网相连，尽管开关电源是一个单端口网络，但具有相线（L），零线（N），地线（E）的开关电源实际上形成了两个AC端口，所以噪声源在实际分析中可以将其分解为共模和差模噪声源。
火线（L）与零线（N）之间的干扰叫做差模干扰（属于对称性干扰），火线（L）与地线（E）之间的干扰叫做共模干扰（非对称性干扰）。
在一般情况下，差模干扰幅度小、频率低、所造成的干扰较小；共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。
开关电源的EMI干扰源集中体现在功率开关管、整流二极管、高频变压器等，外部环境对开关电源的干扰主要来自电网的抖动、雷击、外界辐射等。
1.开关电源的EMI干扰源开关电源的EMI干扰源集中体现在功率开关管、整流二极管、高频变压器等，外部环境对开关电源的干扰主要来自电网的抖动、雷击、外界辐射等。
（1）功率开关管功率开关管工作在On-O ff快速循环转换的状态，dv/dt和di/dt都在急剧变换，因此，功率开关管既是电场耦合的主要干扰源，也是磁场耦合的主要干扰源。
（2）高频变压器高频变压器的EMI来源集中体现在漏感对应的di/dt快速循环变换，因此高频变压器是磁场耦合的重要干扰源。
（3）整流二极管整流二极管的EMI来源集中体现在反向恢复特性上，反向恢复电流的断续点会在电感（引线电感、杂散电感等）产生高 dv/dt，从而导致强电磁干扰。
开关电源EMI滤波器的设计_王金霞
开关电源EMI滤波器的设计_王金霞煤矿电气开关电源EMI滤波器的设计王金霞1,杨庆江1,王金凤2(11黑龙江科技学院电信学院,哈尔滨150027; 21太平洋线路板公司,辽宁大连116001)摘要:文章首先分析了开关电源电磁干扰问题产生的原因及种类,建立开关电源EMI滤波器的共模和差模等效模型以分析噪声的传播方式,结合滤波器所需对应的开关电源工作频率为基础来设计滤波器,无需复杂的计算,对不同工作频率的开关电源有较强的针对性。
最后通过实例验证了此设计方法的可行性。
关键词:滤波器;开关电源;噪声;仿真;电磁干扰中图分类号:TN713 文献标识码:A 文章编号:1008 -8725(2009)05 -0033 -03Designing EMI Filter and SimulationWANG Jin-xia1, YANG Qing-jiang1, WANG Jin-feng2(1.College of Electric and Information, Heilongjiang Institute of Science and T echnology, Harbin 150027, China; 2.Pacific CircuitCompany,Dalian 116001, China)Abstract:In this paper first of all the category and causes of the switching mode power supp ly EMI are ana-lyzed.Second build the equivalentmodels for common mode and di fferential mode of switching power supplyEMI fi lter, this procedure is based on the analysis of noise and the frequency ofSMPS. This procedure needsno complex computing and fits SMPS with certain frequency well. Lastly, the feasibility of this design methodis verified by simulation.Key words:filter; SMPS; noise; simulation; EMI0 前言开关电源的特点是频率高、效率高、功率密度高和可靠性高。
三相emi滤波电路参数设计
三相emi滤波电路参数设计（实用版）目录1.三相 EMI 滤波电路的概述2.三相 EMI 滤波电路的设计参数3.参数设计时的注意事项4.应用场景正文一、三相 EMI 滤波电路的概述三相 EMI 滤波电路，是一种用于抑制和减少电磁干扰（EMI）的电路。
EMI 滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰。
它可以利用电感和电容的特性，使频率为 50Hz 左右的交流电可以顺利通过滤波器，但高于 50Hz 以上的高频干扰杂波被滤波器滤除。
因此，它又有另外一种名称，将 EMI 滤波器称为低通滤波器。
二、三相 EMI 滤波电路的设计参数在设计三相 EMI 滤波电路时，主要需要考虑以下参数：1.电流：根据电路的额定电流选择合适的电感值。
通常情况下，三相滤波器的额定电流为 3A 至 1600A。
2.电感值：电感值的选择需要考虑电路的频率响应和滤波效果。
一般来说，电感值越大，滤波效果越好，但同时会增大电路的体积和成本。
3.电容值：电容值的选择需要考虑电路的频率响应和滤波效果。
通常情况下，电容值越大，滤波效果越好，但同时会增大电路的体积和成本。
4.滤波器的阻抗：滤波器的阻抗需要与电路的阻抗相匹配，以保证滤波器能够有效地工作。
三、参数设计时的注意事项在设计三相 EMI 滤波电路时，需要注意以下几点：1.电感和电容的选择需要综合考虑电路的滤波效果、体积、成本等因素。
2.滤波器的阻抗需要与电路的阻抗相匹配，以保证滤波器能够有效地工作。
3.在设计过程中，需要考虑电路的可靠性和稳定性，以保证电路在长时间运行过程中不会出现故障。
4.在选择电感和电容的材质时，需要考虑其对电磁干扰的抑制能力以及其本身的稳定性。
四、应用场景三相 EMI 滤波电路广泛应用于各种电子设备中，如计算机机房、开关电源、测控系统等领域。
开关电源EMI滤波器的设计仿真
