企业供配电系统的分析
企业供配电系统的分析
摘要：供配电系统是指电力系统中以使用电能为主要任务的那一部分电力网络，它处于电力系统的末端，一般只单向接受电力系统的电能，不参与电力潮流调度。
本文主要分析企业供配电系统，对企业供配电系统的重要性和要求作出具体的分析，强调企业供配电正常工作的重要作用。
关键词：供配电系统电流保护
1、引言
随着城市电网的改造，用电负荷密度的增大，高压输电线路越来越密集，短距离输电线路越来越多，如何进行合理的保护配置，使线路故障能被快速准确的切除就成为大家关注的问题。
本文主要分析企业配电系统，对配电系统的重要性和要求进行分析。
配电系统良好的运转，不仅对企业自身效益会有很大的提高，也是对国家电力资源的一种保护。
本文的研究目的是让企业配电系统能够正常的运行，创造更好的效益。
2、供配电系统概述
2.1 供配电系统的含义
供配电系统的电源，主要由电力公司通过供电线路提供，通常称为市电电源，也有部分供配电系统设置有自备电源。
市电电源可以由架空线或电力电缆引人，自备电源有柴油发电机、蓄电池逆变电源系统等。
供电电源的电压等级（简称供电电压）主要与系统规模有关，系统规模包含负荷量值与分布区域两重含义。
一般来说，系
统规模越大，要求的供电电压越高。
常用的供电电压10kv和
380/220v。
另外，6kv、35kv、110kv电压也有所采用。
2.2 供配电系统的分类
供配电系统按电压层次可划分为以下几类：
1. 二次降压的供配电系统
对于一些大型工业企业或特大型建筑群，一般采用二次降压的供配电点系统。
二次降压供配电系统供电电压一般为110kv或者35kv，经总降压变电所降为10kv后送至各分变配电所，再由各分配电所，再由各分变配电所降为380/220v向低压用电设备配电，分变配电所也直接向10kv用电设备配电。
2. 一次降压的供配电系统
对中小型企业、单体高层建筑或一般规模的建筑小区，大多采用一次降压的供配电系统。
这种系统供电电压一般为10kv，经变配电所降压为3080/220后向低压用电设备供电。
一次降压的供配电系统并不一定有一个变配电所，如高层住宅小区常设置一个10kv公用变配电所，它除了接受电力系统电能、将电压降为380/220v向小区公用设施配电外，还将10kv电能分配至建筑组团，再由各建筑组团的专用变配电所将电压降为380/220v，供住户使用。
3. 低压直供的供配电系统
这种系统主要对商业店面、小型工厂或作坊、零散住户供电，供电电压为380/220v，无变电环节。
3. 企业供配电系统
3.1 企业供配电的重要性
企业供电是指企业所需电能的供应和分配问题。
在企业里，电能是工业的主要能源和动力。
工业生产实现电气化以后，可大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面，如果企业的电能供应突然中断，则对工业生产可能造成严重后果。
例如某些对供电可靠性要求很高的企业，即使是极短时间的停电，也会引起重大的设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上和政治上的重大损失。
3.2 企业供配电的要求
为搞好企业供电工作，必须达到以下基本要求。
1.可靠性
可靠性就是指对用户的连续供电。
突然中断供电将照成生产停顿、生活混乱，甚至危及人身和设备安全，造成十分严重的后果。
电力系统只有不断建设，使系统具有足够的发电、输电和配电设备，才能满足日益增长的用电需求。
即使具有足够的发电、输电和配电设备，但由于规划设计失误、设备各种缺陷、运行操作失误以及其他不可抗拒力量等，也可导致对用户供电中断。
因此，加强规划设计、认真维护设备、正确操作运行，才能减少事故发生，提高供电的可靠性。
2.安全性
安全性事指在电能供应、分配和使用中，不应发生人身事故和设备事故。
在工业供电工作中，必须特别注意电气安全，如果稍有疏忽和大意，就可能造成严重的人身事故和设备事故，给国家和人民带来极大的损失。
为了保证电气安全，必须加强安全教育，建设和健全必要的规章制度，确保供电工程的涉及安全质量，加强运行维护和检修试验工作，采用各类电气安全用具等措施，以确保供电的安全性。
3.优质性
优质性事指应满足电能用户对电能质量的要求，电能质量指标包括电压、频率及波形。
用电设备的额定电压是长期正常工作时有最大经济效果所规定的电压，电压过高、过低都会影响用电设备的正常工作。
电能质量的一个指标是交流的波形，标准交流电的波形应为正弦波。
但由于电力系统中存在大量非线性负荷，使电压波形发生畸变，除此之外，还有各次谐波分量。
这些谐波分量不仅使系统效率下降，也会对电器设备产生较大的干扰。
因此，一直谐波分量在允许范围之内是保证电能质量的一项重要任务。
我国规定公共电网电压波畸变率见表3-1。
表3-1 公共电网电压波形畸形变率
4.经济性
经济性是指供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量，提高电能利用率。
节约能源是当今
世界上普遍关注的问题，节约电能不只是减少企业的电费开支，降低产品成本，积累更多的资金，更重要的是由于电能创造比他本身价值高几十倍甚至上百倍的工业产值，因此节约电能就能使国家创造更多财富，有利地促进国民经济的发展。
5.环保性
环保性是指在电能生产过程中要防止环境污染和人类生存环境
不要遭到破坏。
我国燃煤的火电厂装机容量占总装机容量的70%，如果不采取措施，燃烧后排放到大气中的硫和氮气的氧化物都会成为严重的污染源。
为此，应在火电厂采用除尘器、脱硫塔之外，还应在规划建设火电厂时注意厂址的选着、烟囱高度及燃料的含硫量等。
4、结论
城市建设发展，用电负荷的增长及对用电可靠性和电能质量的不断提高，中压配网的规划，改造和建设已成为电力发展的一项十分重要的基础工程。
企业配电系统的正常运转是企业进行生产的重要保证，也是国家进行电力建设的重要方面，所以完善企业供配电系统十分必要。
参考文献
[1] 张成全.深化企业节能管理的要领[j]. 工业计量. 2010（3）
[2] 王道普.企业供配电系统节能管理调查分析[j]. 节能，2010（09）。
化工企业供配电系统
石化企业供配电系统
3 不同等级用电负荷对供电要求
• • • 3.3一、二级负荷中的特别重要负荷对供电的要求（应急负荷） (1)对电源的要求 对特别重要用电负荷供电除了两个电源外（即一、二级用电负荷的电 源），尚应增设应急电源，并严禁将其它负荷接入应急供电系统，以保证 供电的可靠性和连续性。 根据运行实践经验证明，为一级用电负荷供电的系统，从电力网引接 两回电源并设置了自投（BZT），提高了供电可靠性，但在自投过程中， 仍有几秒的停电时间，虽然这一停电时间很短暂，但是一些特别重要负荷 仍不允许；另外，地区大电网在主网电压上部是并网的，所以尽管从电网 上为一级用电负荷取了两回电源线路，电力网的事故也可能引起两回电源 同时终止供电；企业内部电气故障也能导致全部停电事故；当有自备发电 站时，虽然可利用低周解列措施，提高其供电可靠性，但由于内部故障或 继电保护的误动交织在一起，仍不能完全避免造成自备站和电网均不能向 用电负荷供电的情况，低周解列装置也无法解决这个问题。因此，正常与 电网并列运行的自备电站，一般不宜作为应急电源使用。 禁止应急电源与工作电源并列运行，目的在于防止工作电源故障时可 能拖垮应急电源。
石化企业供配电系统
5 石化企业供电电源
• 为大型或特大型石化企业供电的两个电源，有以下几种情况： 5.2 两个电源由企业自备电站供给，地区电网取得的电源仅是自备电站的联络电 源。 • 对于电力供应紧张的地区，或地区电网容小的情况，地区电网无法满足石化 企业用电要求。在此情况下，就要求企业自己建立自备电站解决企业用电问 题。 • 要建立自备电站，就要首先落实燃料来源（主要是煤的来源、运输、贮存） 及渣的处理和环保工作。 • 在以自发电为主的供电方式下，企业供电网仍需与地区电网相联，一方面可 加大企业电网的容量，使企业发生冲击性负荷时，能稳定电网；另一方面在 自备电站检修或事故时，地区电网能起到保证供电的作用。 • 这种供电方式的企业：上海石化公司、扬子石化公司。 • 企业以自发电为主要电力来源的自备电站，其发电机组以抽汽凝汽机组为主。 但也要配一些背压式机组，按稳定的最低热负荷选背压机组容量，以配合工 艺装置用汽
工业供配电设计中的常见问题分析
工业供配电设计中的常见问题分析我国经济发展中，电力能源起着不可替代的作用，各个行业的发展都离不开电力的供应，工业供配电与民用供配电存在一定的差异，工业供配电对配电系统的高压、低压有一定的要求，电力负荷比较大，因此在工业供配电设计时，不仅要满足正常的用电需要，还需要保证电力系统的正常运转，实现工业企业的经济效益。
本文就对工业供配电设计中的常见问题进行分析和研究。
标签：工业供配电设计；常见问题工业供配电的设计主要就是为了保证工业用电的安全、可靠，避免工业用电出现故障，进而造成严重的经济损失，科学、合理的供配电系统能够促进工业生产的高效进行，保证产品质量，促进经经济效益的提升。
因此在工业供配电设计中，应在保证经济实用的前提下，实现工业生产的自动化，促进工业用电的优化配置。
1 工业供配电设计中常见的问题1.1 配变电所的设备及位置问题在配电设备中，如果线路出现损坏、使用劣质电能表、变压器容量虚假等都会造成一定的安全隐患，而且变电所的配电不到位，效率不高[1]，配电所的不同地理位置也会影响变压器的使用寿命，导致工作稳定性受到影響。
部分消防通道的不合理设计也会在一定程度上制约配电设备的作用发挥，使得经济投入增加。
1.2 供配电的监测不到位在一些比较大型的建筑群中，由于平常的用电量比较大，容易出现负荷的现象，如果不能对用电量进行及时、有效地监控，就容易使变压器或者其他电器出现损坏的现象，不能够准确的监测到配电变压器的实际工作情况，使配电系统出现安全问题，造成一定的经济损失。
1.3 防雷装置的设计在进行工业供配电设计过程中，需要根据当地的实际环境，对防雷设备进行装置，根据避雷针的实际参数进行设计，选择应对雷电冲击波的防雷避雷装置，明确接线的位置。
但是在实际的防雷设计中，很容易忽略对接地电阻、频放电以及安装的范围等进行检验和计算，而且在雷电的高发期，如果不能做好有效地保护，就容易使供电设备受到雷电的威胁，甚至造成防雷设备的破坏。

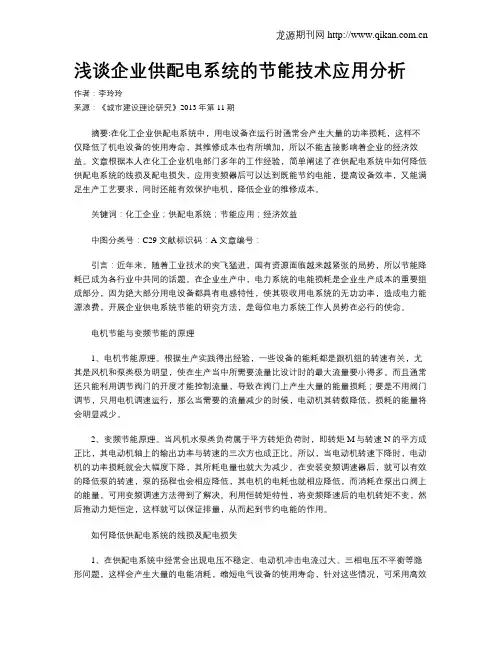

浅谈企业供配电系统的节能技术应用分析
