有限元分析发展介绍与发展趋势
西安工业大学机电工程学院论文 第 1 页 共 19 页
计算机辅助分析论文
题 目： 有限元分析发展介绍与发展趋势 院(系)： 机电工程学院 专业、班级：机械设计制造及其自动化 学生姓名：
西安工业大学机电工程学院论文 第 2 页 共 19 页 有限元分析发展介绍与发展趋势 摘 要 1965年"有限元"这个名词第一次出现,到今天有限元在工程上得到广泛应用,经历了三十多年的发展历史,理论和算法都已经日趋完善。有限元的核心思想是结构的离散化,就是将实际结构假想地离散为有限数目的规则单元组合体,实际结构的物理性能可以通过对离散体进行分析,得出满足工程精度的近似结果来替代对实际结构的分析,这样可以解决很多实际工程需要解决而理论分析又无法解决的复杂问题。 本文从应用的角度对系统进行建模分析，把目前应用和后继发展进行兼顾考虑，随着ansys的发展，该课题还存在大量的后续研究工作。
关键字：有限元分析，结构计算，结构设计，发展趋势 西安工业大学机电工程学院论文
第 3 页 共 19 页 Finite Element Analysis Introduction and development trends
Abstract 1965 "finite element" the term first appeared, and today is widely used finite element in engineering, experienced more than 30 years of development history, theory and algorithms have been maturing. The core idea is to discrete finite element structure is supposed to be the actual structure of a finite number of discrete units combination rules, the physical properties of the actual structure can be analyzed by a discrete body, come to meet the engineering precision approximation to replace analysis of the actual structure, so that the theoretical analysis can solve complex problems they can not solve many practical projects need to be addressed. From the application point of the system modeling and analysis, to be considered taking into account the current application and subsequent development, ansys with the development of the subject there is a lot of follow-up research.
Key Words：Finite element analysis, structural calculation, structural design, development trends 西安工业大学机电工程学院论文
第 4 页 共 19 页 目 录
摘 要............................................................... 2 Abstract............................................................ 3 第一节 ANSYS介绍 .................................................. 5 第二节 应用分析类型................................................. 8 第三节 软件处理.................................................... 10 第四节 ANSYS优势及其发展趋势 ...................................... 13 总 论.............................................................. 17 参考文献........................................................... 18 致 谢.............................................................. 19 西安工业大学机电工程学院论文
第 5 页 共 19 页 有限元分析发展介绍与发展趋势 一、ANSYS介绍 ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Creo, NASTRAN, Alogor, I－DEAS, AutoCAD等， 是现代产品设计中的高级CAE工具之一。 1.1技术种类
CAE的技术种类有很多，其中包括有限元法(FEM,即Finite Element Method),
边界元法(BEM,即Boundary Element Method)，有限差分法(FDM,即Finite Difference Element Method)等。每一种方法各有其应用的领域，而其中有限元法应用的领域越来越广，现已应用于结构力学、结构动力学、热力学、流体力学、电路学、电磁学等。 ANSYS有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构、流体、电力、电磁场及碰撞等问题。因此它可应用于以下工业领域： 航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。 软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。 前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型； 分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力； 后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。 软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。该软件有多种不同版本，可以运行在从个人机到大型机的多种计算机设备上，如PC，SGI，HP，SUN，DEC，IBM，CRAY等。 西安工业大学机电工程学院论文 第 6 页 共 19 页 1.2开发应用
美国宾夕法尼亚州2006年6月2日消息：
作为优化产品研发流程的仿真技术及软件的开发者和革新者，ANSYS公司（纳斯达克股票代号：ANSS）今天发布ANSYS 10.0新版本。新版本在性能、易用性、协同工作及耦合技术，如流固耦合，等方面有很大提高。10.0新版本是在9.0软件的基础上研发的，与其有很好的兼容性，将于7月正式投入市场。延续了ANSYS一贯强大的耦合场技术，10.0版本为复杂的流固耦合（FSI）问题提供了更完善的解决方案。该版本整合了世界一流的应力分析和流体分析技术，形成了一套完整的FSI解决方案。通过适合于特定场要求的网格划分，一个单一的几何体可以应用于两种场。该版本提供了有效地解决FSI动力学分析的信息交换功能。市场上没有任何其他的FSI软件可以提供如此强大的稳健性和高度的精确性分析。另外，该版本可以在多个机群进行并行处理解决超大模型。 “ANSYS 10.0代表了最先进的CAE整合技术，较9.0有了显着的提高” ，ANSYS公司总裁兼首席执行官Jim Cashman说，“我们一直致力于拓展ANSYS仿真技术的广度和深度，同时建立各种类型的仿真分析软件的空前大连盟。得益于ANSYS Workbench整合CAE技术的架构，我们创建了建模、仿真、分析、前后处理的一系列无缝链接。10.0新版本整合了世界上最优秀的结构、热、流体等分析功能。” ANSYS10.0加入了旋转机械和叶片设计工具，丰富了Workbench环境下的行业化功能。即ANSYSBladeModeler，一款针对旋转机械叶片构件的高效的三维设计工具；以及ANSYSTurboGrid，一款高质量的叶片设计六面体网格划分工具。 “结合了ANSYS CFX和涡轮专用的前后处理CFD功能，10.0版本提供了涡轮机械设计和分析完整的解决方案，”ANSYS公司副总裁兼总经理Chris Reid说，“应力分析、计算流体动力学分析或流固耦合分析的模型可以直接建立，通过CAD系统连通性，可以把模型扩展到上下游部件，最终完成整个模型的分析。ANSYS Workbench是提供此功能上独一无二的环境，借此空气动力学工程师可以进行CFD设计，同时确认结构特征。这将大幅度缩短设计流程。”
有限元法概述
大型商用的FEM通用软件分类
目前已经出现了许多大型结构分析通用软件，最早的 是美国国家宇航局（NASA）在1956年委托美国计算科学 公司和贝尔航空系统公司开发的ANASTRAN有限元分析 系统，该系统发展到现在已有几十个版本。此外，比较知 名的有限元分析软件还有德国的ASKA,英国PAFEC，法 国AYATUS，美国ABAUS、ADNA、ANSYS、BERSAF E、BOSOR、COSMOS、ELAS、MARC、STARNYNE 等。下面仅介绍几种当前比较流行的有限元软件。 （1） ANSYS。 ANSYS是融结构、流体、电场、磁 场和声场分析于一体的大型通用有限元分析软件。其主要 特点是具有较好的前处理功能，如几何建模、网络划分、
电磁场分析、声场分析、压电分析以及多物理场的耦分 析，可以模拟多物理介质的相互作用，具有灵敏度分析 及优化分析能力；后处理的计算结果有多种显示和表达 能力。ANSYS软件系统主要包括ANSYS/Mutiphysics 多物理场仿真分析工具、LS-DYNA显示瞬态动力分析 工具、Design Space设计前期CAD集成工具、Design Xploere多目标快速优化工具和FE-SAFE结构疲劳耐久 性分析等。ANSYS已在工业界得到较广泛的认可和应 用。
现代设计理论及方法
有限元分析法
(Finite Element Analysis ， FEA)
概述
1、有限元法简介
有限元法是求解数理方程的一种数值计算方法，是将 弹性理论、计算数学和计算机软件有机结合在一起的一种 数值分析技术，是解决工程实际问题的一种有力的数值计 算工具。 目前，有限单元法在许多科学技术领域和实际工程问 题中得到了广泛的与应用，如，机械制造、材料加工、航 空航天、土木建筑、电子电气、国防军工、石油化工、船 舶、铁路、汽车和能源等，并受到了普遍的重视。 现有的商业化软件已经成功应用于固体力学、流体力 学、热传导、电磁学、声学和生物学等领域，能够求解由 杆、梁、板、壳和块体等单元构成的弹性、弹塑性或塑性 问题，求解各类场分布问题，求解水流管道、电路、润滑、 噪声以及固体、流体、温度间的相互作用等问题。
有限元 文档

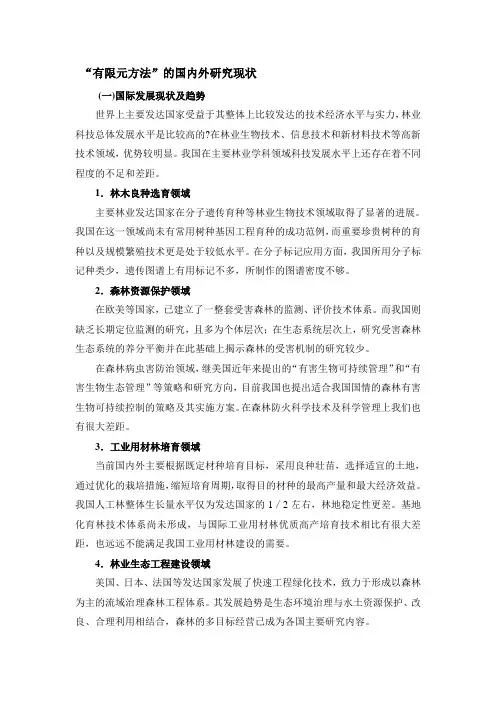

“有限元方法”的国内外研究现状(一)国际发展现状及趋势世界上主要发达国家受益于其整体上比较发达的技术经济水平与实力，林业科技总体发展水平是比较高的?在林业生物技术、信息技术和新材料技术等高新技术领域，优势较明显。
