摘要随着科学技术的飞跃发展，各种先进的汽车电子控制技术被广泛应用到汽车上，先进的电子控制技术使汽车的动力性和燃油经济性得到了很大的提高，也减少了空气污染，汽车电子控制技术大大促进了汽车工业的发展。
而汽车的电子控制是从发动机开始的，而发动机的控制技术是从控制点火开始的，在各种工况下，可以通过ECU控制各个执行器从而获得最佳的点火提前角，使发动机的动力性、经济性、排放性及稳定性均处于最佳。
在整个工作过程中，都可对点火线圈初级电路的通电时间和电流进行控制，不仅提高了点火的可靠性，而且可有效地减少电能消耗，防止点火线圈烧损。
采用爆燃控制功能后，可使点火提前角控制在爆燃的临界状态，以此获得最佳的燃烧过程。
本文研究的是电控点火系统的发展历史，组成及工作原理，及丰田汽车的典型案例分析。
关键词：点火提前角爆燃控制Abstract：With the rapid development of science and technology, all kinds of advanced automotive electronic control technology is widely applied to vehicles, advanced electronic control technology makes the automobile power performance and fuel economy greatly improved, and reduces air pollution, greatly promoted the development of the automobile industry and the automobile electronic control technology. Electronic control car is starting from the engine, and the control technology of engine ignition control is from the start, in a variety of conditions, through the ECU control of each actuator so as to obtain the optimal ignitionadvance angle, so that the engine power, economy, emission performance and stability were in the best. In the whole processof the work, it can control the ignition coil primary circuit and current time, not only improves the reliability of ignition, but also can effectively reduce the energy consumption, to prevent the loss of ignition coil. The knock control function, can make the ignition advance angle control in the critical state of detonation combustion process, in order to get the best. This study is the development system, composition and working principle, typical case analysis and Toyota car.Keywords: Detonation ignition advance Angle control目录1 汽车电控点火系统的发展历史 (1)2 电控点火系统(ESA) (2)2.1电控点火系统的定义 (2)2.2电控点火系统的组成 (2)2.2.1传感器 (2)2.2.2电子控制单元(ECU) (6)2.2.3点火器 (6)2.2.4点火线圈 (6)2.3电控点火系统的分类 (7)2.3.1按有无分电器分类 (7)2.3.2按控制元件不同分类 (8)2.4电控点火系的工作原理 (8)3 电控点火系统的点火控制 (10)3.1 点火提前角的控制 (10)3.1.1最佳点火提前角的确定 (11)3.2 闭合角控制 (12)3.3爆震控制 (10)3.4汽油机电控点火的要求 (13)3.4.1高压要求 (13)3.4.2高能要求 (13)4 丰田电控点火系统 (13)4.1电控点火系统的组成 (17)4.2工作原理 (17)5 电控点火系统故障诊断 (13)5.1故障诊断的基本方法 (17)5.2电控点火系统主要部件检测方法 (17)6 丰田皇冠典型案例分析 (18)结束语 (21)参考文献 (23)1汽车电控点火系统的发展历史在汽油发动机中，气缸中的混合气是由高压点火花点燃的，而产生的高压电火花的任务是点火系统来完成的。
任务9检查与维修电子控制点火系统
学习任务9 电控点火系统的检测与维修学习目标完成本学习任务后，你应当能1.回顾传统点火系统的基本组成及工作原理；2.叙述点火系统的发展历史及分类；3.叙述电控点火系统的组成与工作原理，对比电控点火系统各组成元件与传统点火系统各组成元件的异同；4.正确检查电控点火系统各组成元件及IGT、IGF、G信号的波形；5.能按照给定的排查计划排除电控点火系统的故障。
建议完成本学习任务为24课时学习内容的结构学习任务描述一台电控发动机由于火花塞的火花不良导致发动机性能故障,需对电控点火系统各元件及其电路进行检查，确定故障部位，并维修或更换。
汽油发动机正常工作的三要素：良好的空气－燃油混合气，足够高的气缸压缩压力，正确的点火时刻及强烈的火花。
而点火系统的作用就是在最佳点火时刻产生强烈的电火花，点燃空气－燃油混合气。
一、学习准备（一）点火系统的发展与分类随着汽车发动机技术的高速发展，点火系先后经历了传统触点式点火系统、晶体管点火系统和计算机控制的电子点火系统3个阶段，其中电控点火系统又分为有分电器电控点火和无分电器电控点火两个阶段。
*1.回忆传统触点式点火系统的组成与工作原理。
图9-1 传统触点式点火系统，参考相关书籍，将下列表格补充完毕。
元件代号名称安装位置1 蓄电池发动机舱左前2345672.对照图9-1将传统触点式点火系统各元件用导线连接起来。
□任务完成3.打开点火开关，转动分电器轴，观察火花塞是否有火花？□有□没有小提示火花塞跳火时的点火电压在10000V左右，因此转动分电器轴时，手不能接触高压线、分电器盖、火花塞等部位。
4.若断开点火开关与点火线圈之间的导线，重复步骤3，观察火花塞是否有火花？□有□没有5.若断开点火线圈与分电器之间的导线，重复步骤3，观察火花塞是否有火花？□有□没有6.拆下分电器上的中央高压线，让中央高压线直接连接一个火花塞，打开分电器盖。
□任务完成7.转动分电器轴，当火花塞跳火时，观察断电器触点是否打开？每次跳火时，分电器的分火头是否改变？8.通过以上的实验，回忆传统触点式点火系统的点火线圈如何产生高压电，如何将产生的高压电分配到各个气缸的火花塞？*2.晶体管点火系统是由哪些元件组成，与传统点火系统有什么不同？图9-2晶体管点火系统系统用取代了传统点火系中的触点，根据信号发生器产生的电信号来控制点火线圈初级电流的通断。

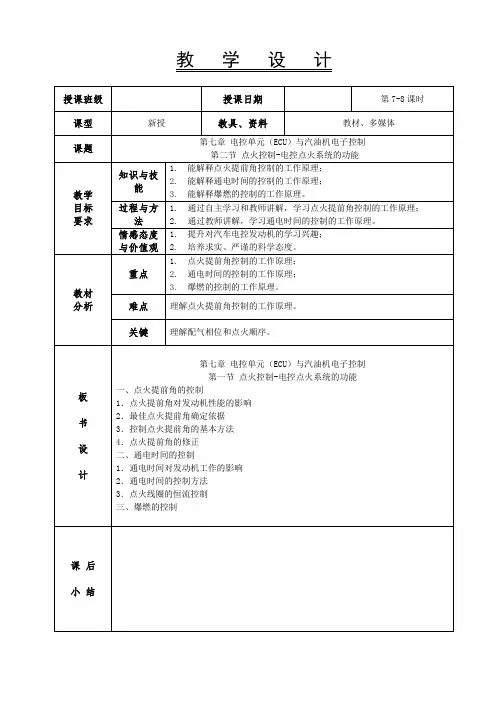

7.4.1点火控制-电控点火系统的功能-教案
记录作业
3分钟
2.通电时间的控制方法
现代电控点火系统和传统的分电器不同，传统的点火线圈初级电路的通电时间取决于断电器触点的闭合角和发动机转速。而现代点火线圈初级电路的通电时间由ECU控制，根据发动机的转度信号和电源电压信号确定最佳的闭合角（通电时间），并控制点火器输出指令信号（IGt信号），以控制点火器中晶体管的导通时间。
3.控制点火提前角的基本方法
发动机起动时，按ECU内存储的初始点火提前角（设定值）对点火提前角进行控制。起动时点火提前角的设定值随发动机而异，对一定的发动机而言，起动时的点火提前角是固定的，一般为10°左右。
发动机正常运转时（起动后），ECU根据发动机的转速和负荷信号，确定基本点火提前角，并根据其他有关信号进行修正，最后确定实际的点火提前角，并向电子点火控制器输出点火指今信号，以控制点火系的工作。
第一节 点火控制-电控点火系统的功能
一、点火提前角的控制
1．点火提前角对发动机性能的影响
2．最佳点火提前角确定依据
3．控制点火提前角的基本方法
4．点火提前角的修正
二、通电时间的控制
1．通电时间对发动机工作的影响
2．通电时间的控制方法
3．点火线圈的恒流控制
三、爆燃的控制
课 后
小 结
教 学 过 程
教 学
发动机起动后在除怠速以外的工况下运转时， ECU根据发动机的转速和负荷（单位转数的进气量或基本喷油量）确定基本点火提前角。
6．点火提前角的修正
不同的发动机控制系统中，对点火提前角的修正项目和修正方法也不同。修正方法有修正系数法和修正点火提前角法两种 。主要修正项目有：
（1）水温修正；
（2）怠速稳定修正；
汽油机电控点火系统教案
汽油机电控点火系统教案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第三章汽油机电控点火系统教案（章节备课）学时教案内容一、点火提前角的控制1．点火提前角对发动机性能的影响如点火提前角过大，大部分混合气在压缩过程中燃烧，活塞所消耗的压缩功增加，缸内最高压力升高，末端混合气自燃所需的时间缩短，爆燃倾向增大；过小（点火过迟），燃烧延伸到膨胀过程，燃烧最高压力和温度降低，传热损失增多，排气温度升高，功率降低，爆燃倾向减小，NO x排放降低。
2．最佳点火提前角确定依据（1）发动机转速随着转速的升高点火提前角增大。
采用ESA控制系统，更接近理想的点火提前角。
（2）发动机负荷歧管压力高（真空度小、负荷大），点火提前角小，反之点火提前角大。
（3）燃油辛烷值辛烷值越高，抗爆性越好，点火提前角可增大，反之应减小。
（4）其他因素燃烧室形状、燃烧室内温度、空燃比、大气压力、冷却水温度。
3．控制点火提前角的基本方法起动时的点火提前角是固定的，一般为10°左右，与发动机工况无关。
起动后的点火提前角控制有：（1）实际点火提前角=初始点火提前角＋基本点火提前角＋修正点火提前角（2）实际点火提前角=初始点火提前角×点火提前角修正系数点火时间由进气歧管压力信号（或进气量信号）和发动机转速确定的点火提前角和修正量决定。
4．点火提前角的修正（1）水温修正1）暖机修正冷车起动后，冷却水温度过低，增大点火提前角。
随温度升高点火提前角变化如图。
点火提前角的暖机修正曲线控制信号有：冷却水温度信号、进气歧管压力（或进气量）信号、节气门位置信号。
2）过热修正发动机处于正常的工况（IDL触点断开），当冷却水过高时，为避免爆震，推迟点火提前角。
发动机处于怠速工况（IDL触点闭合），教案内容冷却水温过高时应增大点火提前角。
点火提前角的过热修正曲线控制信号有：冷却水温度信号、节气门位置信号。
（2）怠速稳定性的修正 ECU根据实际转速与目标转速的差来修正点火提前角，低于目标转速，应增大点火提前角，反之，推迟点火提前角。
4章发动机电控技术- 电控点火系统
主讲： 主讲：朱明
高级技师、经济师, 高级技师、经济师,工程师 高级技能专业教师 汽车维修工高级考评员
第四章 计算机控制点火系统的 组成及工作原理
授人以鱼不如授人以渔
3. 1 计算机控制点火系统的组成及工作原理
3.1.1 影响点火提前角的因素
朱明工作室 zhubob@
授人以鱼不如授人以渔
3. 1 计算机控制点火系统的组成及工作原理
3.1.2 电子点火提前控制系统的组成和工作原理
（三）点火提前角的控制方式 3.点火提前角的控制方法 发动机工作中，点火时刻的控制要求用1°曲轴角的指令精度进行控 制。当发动机转速为6000r/min时，若将1°曲轴转角换算成时间为36ms。 为了进行这样精确的计时控制，需要具有能够准确检测曲轴转角位置的 曲轴位置传感器和高速运算的微机，另外还需要有能够巧妙运用它们的 控制方式。
授人以鱼不如授人以渔
3. 1 计算机控制点火系统的组成及工作原理
3.1.2 电子点火提前控制系统的组成和工作原理
（
朱明工作室 zhubob@
