铸造铝合金变质处理
铸造铝合金变质处理
铝合金是一种常见的轻质、高强度金属材料，具有良好的导热性和耐腐蚀性，在各个领域都有广泛的应用。
然而，铝合金材料的性能还有进一步提升的空间。
通过变质处理，可以改变铝合金的晶体结构和性能，使其更加适用于特定的工程应用。
变质处理是指通过加热和冷却等工艺操作，使铝合金材料的晶体结构和性能发生变化的过程。
变质处理的目的是通过控制材料的组织结构，调节其硬度、强度、韧性和耐腐蚀性等性能，以满足不同工程应用的需求。
铝合金的变质处理主要包括时效处理和固溶处理两种方式。
时效处理是指在合金经过固溶处理后，通过一定时间的加热保温，使合金中的固溶体逐渐析出出现硬化相，从而提高合金的强度和硬度。
固溶处理则是通过加热将合金中的固溶体溶解，使晶体内的溶质原子均匀分布，提高合金的塑性和韧性。
在变质处理中，合金的成分和热处理工艺参数是影响处理效果的关键因素。
合金的成分决定了合金的相变温度和固溶体的溶解度，而热处理工艺参数则决定了合金的组织结构和性能。
因此，在进行变质处理前，需要对合金的成分和热处理工艺进行充分的分析和调整。
变质处理的具体工艺流程如下：首先是固溶处理，将铝合金加热至固溶温度，使固溶体溶解；然后进行淬火，迅速冷却合金，使固溶
体快速凝固；接着是时效处理，将淬火后的合金加热至时效温度，保持一定的时间，使析出相形成；最后冷却至室温，变质处理完成。
变质处理可以显著提高铝合金的性能。
通过时效处理，合金的硬度和强度得到提高，适用于对强度要求较高的工程结构。
固溶处理则能够提高铝合金的塑性和韧性，适用于对冲击韧性要求较高的应用场景。
不同的变质处理方式可以根据具体需求进行选择和调整，以获得最佳的性能。
变质处理也有一些注意事项。
首先，变质处理需要严格控制加热和冷却速度，以避免产生不均匀的组织结构。
其次，合金的成分和热处理工艺参数需要进行合理的选择和调整，以确保处理效果的稳定和可靠。
最后，变质处理后的合金需要进行适当的表面处理，以提高其耐腐蚀性和装饰性。
铸造铝合金的变质处理是一种重要的工艺，可以通过控制合金的组织结构和性能，提高其强度、硬度、韧性和耐腐蚀性等性能，适用于不同的工程应用。
合理选择变质处理方式和调整热处理工艺参数，可以获得最佳的处理效果。
变质处理的成功应用，为铝合金材料的进一步发展和应用提供了重要的支持和保障。
合金熔体的处理(part3)
Bravais法则总的来说是比较符合实际的，对晶体生长理 论的建立具有相当重要的贡献。
但是必须看到，Bravais法则是从晶体结构出发来判断晶体的 形态，它并没有考虑到原子和分子之间的键合性质，更没有 考虑到生长时的物理化学条件的影响。所以Bravais法则只能 预测晶体生长的一种理想形态，在实际应用中应将其作为一 种理想的近似。
变质元素的加入量和残留量
变质元素 Na盐二元变质剂
加入量% 1-2
变质元素残留量 %
0.001-0.003
Na盐三元变质剂
2-3
0.001-0.003
Sr
0.02-0.06
0.01-0.03
Bi
0.2-0.25
Sb
0.1-0.5
Re
1
❖ 变质剂的效果
变质作用会存在衰退现象—— （1）Na或Sr等变质元素被氧化 （2）变质剂与砂型中的水分作用而溶解消失 消失的速度则在一定程度上与变质元素的化学活泼性 有关，变质元素的熔点和相对密度也有影响。 （3）变质剂与合金基体元素交互作用或化学反应
v() v (1 c / )
v ——单个直台阶的扩展速度，
c ——圆形台阶的临界曲率半径：
c a / kT ln a a / kT ——每一个晶格点的台阶能，a ——晶格常数，k——玻尔兹曼常数，
T——绝对温度， ——过饱和度
假设螺旋位错台阶的形状与阿基 米德螺旋线相似
则台阶的扩展速度 ：
非完整光滑界面生长模型为晶体生长动力学奠定了一定
变质处理
作业胡克1200701铝硅合金的变质处理共晶型高硅铝合金4032( (Si)=11．0％～13．5％)，具有密度小、热膨性好、耐磨性高等特点，该合金在国内外已广泛用于制造机车发动机活塞。
针对高硅铝合金的特殊性，在实际生产中采用Na盐对其进行变质处理以改善合金性能，能有效对共晶硅进行细化，较好的抑制针状共晶硅长大，阻碍五瓣星状初晶硅的各向异向生长，使其变成球形，改变其形貌与尺寸，可显著提高合金的力学性能，从而使此类材料具有更优良的性能。
过共晶铝硅合金具有密度小、热膨胀系数小、热稳定性好、强度高和耐磨性高等优点，并拥有优良的铸造性能，被用于制造汽车发动机活塞、缸盖以及汽车空调压缩机的缸体等零件。
未经过变质处理的过共晶铝硅合金微观组织是由块状的初晶硅和枝状的共晶硅组成的，机械强度很低、切削加工性差、表面光洁度低，而且对刀具的磨损大，工作效率也较低，因此，不经过变质处理很难直接使用。
1 铝合金变质处理铝合金的变质处理可分为3类：细化初晶α（Al）或初晶硅，改变和细化共晶硅的形状以及改变有害杂质相（如富铁相）的形态。
第1类变质处理———细化初晶细化初晶的元素有多种，常见是钛、硼、锆、稀土等，其细化机理较复杂，至今尚有争论。
细化初晶硅的机理已基本解决，磷是细化初晶硅的唯一选择。
一般认为，AlTi5B是（Al）的最佳细化剂，使用最广泛。
市场上供应的AlTi5B 形状、大小，制造方法等不同，中小厂家多使用廉价的合金锭；轧制成盘条状的，晶粒细，细化效果好，使用方便，但价格较高。
Al Ti的形状有板片（针）状，块（点）状的，其中块（点）状的有多个结晶面的晶格常数和α（Al）的相近，细化效果最好。
2. P的作用（1）初晶硅在过共晶铝硅合金凝固的过程中，首先析出的是初晶硅，初晶硅的大小对台金的性能起着至关重要的作用。
目前研究最多，且效果最为理想的变质方法就是针对初晶硅的，采用P元素作为主要变质元素，不同的只是P的加入方式。
ZL101A铝合金变质效果研究
ZL101A铝合金变质效果研究铝硅合金在消失模铸造铝合金运用中占有重要位置。
而消失模铸造铝合金中，由于初晶硅相、共晶硅相大量存在，以及铝元素的吸氢特性，导致铝合金铸件多种铸造缺陷及铸件机械强度不够。
本文通过实验并经过金相检验及力学性能测试证明，在铸造过程中添加变质剂能有效的改善这些问题。
标签：铝合金变质；消失模铸造；金相检验1 变质处理铝合金变质处理就是，在铝合金熔铸过程中，加入别的元素，通过这些元素作用于合金中的金属相，使其凝结过程发生一定变化，从而达到细化晶粒或者改变晶粒的形态的作用。
现在铸造工业中，选用的变质剂种类比较多，主要有Na 盐、K盐、Be盐、稀土类、还有Sr元素等。
变质方式主要有以下三种：a.改变、细化初晶硅；b.细化、改变共晶硅；c.改变杂质相。
本文所研究的是钠盐和锶合金（含锶10%）对ZL 101A的变质效果。
2 实验2.1 实验方案2.1.1 按照日常生产配料熔炼铝水，待铝锭、配料完全溶解，熔炼结束后按照生产工艺继续铝水精炼，精炼结束后将铝水自熔炼炉导入保温炉（在铝水流入保温炉的过程中加入变质剂）待温度达到720℃后保温1小时，在特定的磨具中浇铸检测试样，并浇铸2组（每组3根）拉力试棒。
未变质的标注a，钠盐变质为b，锶变质为c。
拉力试棒也依次标注a，b，c。
2.1.2 在相同的冷却条件下，待试样完全凝结冷却后，在试样相同部位截取相同长度的试块，并做好标识。
拉力试棒的加工按铝合金拉力试棒标准加工车制。
2.1.3 对试样a，b，c进行加磨制，抛光，腐蚀加工，进行金相检测，硬度检测，拉力试棒进行抗拉测试。
2.1.4 对检测结果进行分析研究。
2.2 实验过程及结果3结束语金相图片显示，通过钠盐或者锶变质共晶硅的形态基本都被细化了，铝合金的机械性能和硬度得到良好的改善提高。
另外该次实验的生产条件下锶合金的变质效果要比钠盐的变质效果好一点，钠盐的变质效果比较缓慢一点，金相图片显示还有部分变质不足，而锶合金的变质速率比較快，金相图片中依然有部分晶粒出现变质衰退迹象。
铸造铝合金精炼变质的好材料_稀土合金

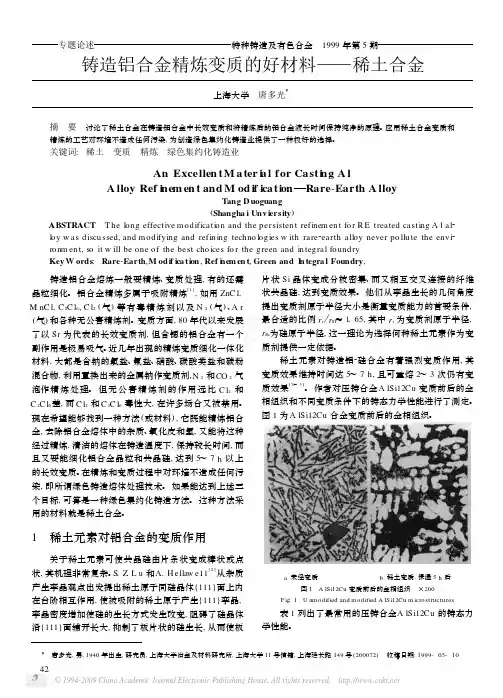

专题论述特种铸造及有色合金 1999年第5期铸造铝合金精炼变质的好材料——稀土合金上海大学 唐多光Ξ摘 要 讨论了稀土合金在铸造铝合金中长效变质和将精炼后的铝合金液长时间保持纯净的原理。
应用稀土合金变质和精炼的工艺对环境不造成任何污染,为创造绿色集约化铸造业提供了一种极好的选择。
关键词:稀土 变质 精炼 绿色集约化铸造业An Excellen tM a ter i a l for Ca sti ng A lA lloy Ref i nem en t and M od if ica tion—Rare-Earth A lloyTang D uoguang(Shangha i Unv iersity)ABSTRACT T he long effective m odificati on and the persisten t refinem en t fo r R E treated casting A l al2 loy w as discu ssed,and m odifying and refin ing techno logies w ith rare2earth alloy never po llu te the envi2 ronm en t,so it w ill be one of the best cho ices fo r the green and in tegral foundryKey W ords:Rare-Earth,M od if ica tion,Ref i ne m en t,Green and I n tegra l Foundry, 铸造铝合金熔炼一般要精炼、变质处理,有的还需晶粒细化。
铝合金精炼多属于吸附精炼[1],如用ZnC l, M nC l,C2C l6,C l2(气)等有毒精炼剂以及N2(气)、A r (气)和各种无公害精炼剂。
变质方面,80年代以来发展了以Sr为代表的长效变质剂,但含锶的铝合金有一个副作用是极易吸气。
铝合金除气除渣变质
铝合金除气除渣变质1.1再生铝的熔炼 1.1.1熔炼的目的金属合金熔炼的基本任务就是把某种配比的金属炉料投入熔炉中，经过加热和熔化得到熔体，再对熔化后的熔体进行成分调整，得到合乎要求的合金液体。
并在熔炼过程中采取相应的措施控制气体及氧化夹杂物的含量，使符合规定成分（包括主要组元或杂质元素含量），保证铸件得到适当组织（晶粒细化）高质量合金液。
由于铝元素的特性，铝合金有强烈的产生气孔的倾向，同时也极易产生氧化夹杂。
因此，防止和去除气体和氧化夹杂就成为铝合金熔炼过程中最突出的问题。
为了获得高质量的铝合金液，对其熔炼的工艺就必须严格把关，并采取措施从各个方面加以控制。
1.1.2 熔炼工艺 铝合金熔炼过程如下：装炉→熔化（加铜、锌、硅等）→扒渣→加镁、铍等→搅拌→取样→调整成分→搅拌→精炼→扒渣→转炉→精炼变质及静置→铸造。
装炉正确的装炉方法对减少金属的烧损及缩短熔炼时间很重要。
对于反射炉，炉底铺一层铝锭，放入易烧损料，再压上铝锭。
熔点较低的回炉料装上层，使它最早熔化，流下将下面的易烧损料覆盖，从而减少烧损。
各种炉料应均匀平坦分布。
熔化熔化过程及熔炼速度对铝锭质量有重要影响。
当炉料加热至软化下榻时应适当覆盖熔剂，熔化过程中应注意防止过热，炉料熔化液面呈水平之后，应适当搅动熔体使温度一致，同时也利于加速熔化。
熔炼时间过长不仅降低炉子生产效率，而且使熔体含气量增加，因此当熔炼时间超长时应对熔体进行二次精炼。
扒渣当炉料全部熔化到熔炼温度时即可扒渣。
扒渣前应先撒入粉状熔剂（对高镁合金应撒入无钠熔剂）。
扒渣应尽量彻底，因为有浮渣存在时易污染金属并增加熔体的含气量。
加镁与加铍扒渣后，即可向熔体中加入镁锭，同时应加熔剂进行覆盖。
对于高镁合金，为防止镁烧损，应加入0.002%～0.02%的铍。
铍可利用金属还原法从铍氟酸钠中获得，铍氟酸钠是与熔剂混合加入。
搅拌在取样之前和调整成分之后应有足够的时间进行搅拌。
搅拌要平稳，不破坏熔体表面氧化膜。
(1铸铝金具制造质量控制要点
铸铝金具制造质量控制一、铸铝金具质量问题及主要原因1.铸铝金具常见的质量问题：1）材质化学成分不合格；2）铝铸造件表面出现可见裂纹、冷隔、浇不足；3）铝铸造件内部出现气孔、疏松；4）材料强度不符合要求。
2.材质化学成分不合格主要原因:1）进厂的原材料成分不合格，没有经过检验检测就投入使用；2）自己熔炼时各种原材料配置比例不合格，如硅（Si）、镁（Mg）等加入量太多或太少；3）加入的回炉料没有经过成分检测就投入使用；4）回炉料中各种杂质，特别是有害杂质铁（Fe）带入铝液中；5）熔炼中熔炼炉没有清理干净（洗炉），不同牌号铝合金成分混杂；6）各种熔炼工具、金属模等没有进行清理和喷刷涂料，有害杂质铁（Fe）带入铝液中。
7）熔炼温度过高、时间过长，导致有用元素烧损、杂质的增加。
3.铝铸造件表面出现可见裂纹原因：1）合金的铸造性能差，线收缩系数大，如纯铝；2）浇注温度过高，而模具温度过低；3）开模过早，铝液还没有凝固；4）开模过迟，铸件对模具、芯棒的包裹力过大，导致脱模力过大。
5）模具补缩系统不良，对铸件的补缩不足6）铸件壁厚相差过大。
4.铸件出现冷隔、浇不足原因：1）合金的铸造性能差，流动性差，如纯铝；2）浇注温度过低或模具温度过低；3）模具排气不良；4）模具设计不合理，压力头不足；5）铸件壁厚太薄，不适合用重力铸造、砂模铸造；6）铝合金液未进行变质处理，合金流动性差；7）铝合金含硅（Si）低于标准值,合金流动性差。
5.铝铸造件内部出现气孔、疏松原因：1）铝合金熔炼时温度过高、时间过长或铝锭受潮没有进行烘干，导致金属液吸入的氢气太多；2）熔炼时铝液未进行精炼除气处理；3）模具模具排气不良；4）铝合金熔炼温度过高、时间过程、浇注时间拖延过长，导致金属氧化严重，炉气中有害气体、杂质入侵增加；6.材料强度不符合要求原因：1）是铸件在铝液熔炼和浇注中各种问题引起；材料强度是否符合标准要求是上述铸铝件各种质量问题综合的反映，如材质化学成分不合格；铝铸造件表面出现可见裂纹、冷隔、浇不足；铝铸造件内部出现气孔、疏松等反映；2）铝液没有经过变质细化处理；3）铝合金热处理不当引起。
