物理练习题---电路图-和实物图的转化
L 1 L 2 S 1 图 8 电路图 和实物图的转化 一、根据要求用笔画线代替导线，将各题中的实物连接起来。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。
2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。
4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。
6、图
7、图
8、图
9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。
7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。
8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。
L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3 S 2 S 2 L 1 L 2 S 1 图 4 S S S 1 L 1 L 2 图 9 S 1 S L 1 L 2 图 7 L 1 L 2 S 1 S 2
S
图 5
L 1 L 2 L 3 S 1 S S 2 图 6
图 10 S 1 S L 1
L 2 图 11 L 2 S 1 S L 1 S S 1 L 1 L 2 图 12 L 1 L 2 S 1
图13 S L 1 S S 2 L 2 S 1 图 14
要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。
2、电路图应横平竖直；呈长方形。
3、元件均匀分布，尽量在横排，不能在拐角处。
4、相交并相连的导线必须打点。
例1：例2：
练习：请将下列实物图的电路图画在右侧的虚线方框内。
1、
2、
3.
要求：1、实物图和电路图一一对应。
2、连线不能交叉。
例1：
例2：
练习：请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。1、
2、3、
作业：
1、 2、
3、4、
5、6、
7、8、
用“地图法”实现电路图与实物图的转换
用“地图法”实现电路图与实物图的转换 初中电学中根据实物连接图画出相应的电路图，或者根据电路图连接实物一直是一个难点。而这之中主要又难在并联电路。但在转换过程中若能适当运用“地图法”，使之一目了然，或许对电路图与实物连接图的转换将不再困难。本文试图通过几个实例针对并联电路对这一方法加以说明。串联电路的画图和实物连接相对简单，此处不作赘述。 一、 将实物连接图转换为电路图。 第一步，在图1中标出两个分叉点，即节点，并分别标为“甲”、“乙”。 第二步，将电路图看作“地图”，将“甲、乙”两点看作两地，将连有器件的导线看作路线，可以看出从甲地到乙地有三条线路可以通达。这三条线路分别为“甲→电源→S →乙”、“甲→L 1→S 1→乙”、“甲→L 2 →S 2→乙” 第三步，将三条线路用相应的三条平行线画出，并标明线路上的各个器件的名称，如图2所示。 第四步，将三条平行线的两端分别用竖线连接起来，如图3所示。这样电路图就画成了。 初学时，往往将对应的电路图画出和实物图相似的布局甚至不能做到电路图横平竖直，对于稍复杂的实物图又时常出现不能正确判断各个器件所处的相对位置，诸如某个开关究竟处于支路还是干路上，处于哪条支路上等。用这种方法画电路图可以有效地防止上述错误，且画出的图简洁、美观、明了。另外需要说明的是，三条平行的线路间的相对位置可以调换，因为这对并联电路的实质没有影响。 S 1 S S 图1 乙图2 甲 乙 甲 乙 甲 乙 图3
二、 根据电路图连接实物 例题二、根据图4所示的电路图将图5 中的实物用笔线代替导线连接起来。 第一步，由图4可知此为并联电路，于是将电路图看作图4’样式，得出三条“线路” 第二步，依据图4’，将图5 第三步，取三“串”线路的任一“串”将其两端分别标为“甲”、“乙”，如图5’’所示, 将另外两“串”的两端分别连到甲、乙两点 图4 图5 S 1 S 2 图4’ 甲 图5’’ S 2 图5’’’
初三物理练习(电路图与实物图连接)
物理练习（电路图与实物图） 班级： 姓名： 一、识别串并联电路，认识开关的作用 1、如图所示的电路中，当开关 闭合， 断开时，L 1、L 2两灯串联；当开 关 闭合， 断开时，L 1、L 2两灯并联；同时闭合开关 是绝对不允许的。 第1题 第2题 第3题 第4题 2、如图所示的电路，下列分析正确的是（ ） A ．S 1断开，S 2、S 3闭合，L 2发光，L 1不发光 B ．S 3断开，S 1、S 2闭合，L 1发光，L 2不发光 C ．S 3 、S 1、闭合， S 2断开，L 1、L 2并联 D ．S 1闭合，S 2、S 3断开，L 1、L 2串联 3、如图所示电路中，开关S 1、S 2和S 3原来都是断开的。要使灯L 1 、L 2组成并联电路，应闭合的开关是 ；若要使灯L 1 、L 2组成串联电路，应闭合的开关是 ；当同时闭合开关S 1、S 2、S 3时，电路会发生 现象。 4、在图示的电路，只闭合 S 2时，L 1和L 2___________连接；闭合S 1、S 3，断开S 2时，L 1和L 2_________连接；同时闭合S 1、S 2、S 3，将会发生_________现象。 5、如图所示的电路中,当S 1、S 2都闭合时，则 ( ) A ．L 1、L 2 串联 B. L 1、L 2并联 C. 灯L 1被短路 D. 灯L 2被短路 二、根据电路图连接实物图，要求导线不能交 第5题
6. 7. 8.
三、根据实物图将对应的电路图画在该实物图的下方。
四、电路改错、设计电路 1、L1和L2串联,请在下面左图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。 2、L1和L2并联,请在下面右图中错误之处打上“×”，加以改正，并在右边空白处画出正确的电路图。 3、王刚同学想设计一个电路，他想用开关S 1控制灯泡L 1 ，用开关S控制L 1 、L 2 ，请你帮他把 电路图设计在下面的方框内，同时根据你设计的电路图将右边的实物图连接正确。
电路图和实物图相互转化专题
电路连接练习（1） 1、按电路图，将实物连成电路. 2、根据图所示的电路图连接图所示的实物图 3、按电路图（甲）连接图（乙）： 4、按图所示的实物图画电路图： 5、按图所示的实物图画电路图：； 6、按图所示的实物图画电路图： 7、按图所示的实物图画电路图： 8、按图所示的实物图画电路图： 9、按图所示的实物图画电路图： 10、按图所示的实物图画电路图：》
11、按图所示的实物图画电路图： 12、按图所示的实物图画电路图： 13、按图所示的实物图画电路图： 14、按图所示的实物图画电路图： [ 15、按图所示的实物图画电路图：] : ？；
电路连接练习（2） 16、按图所示的实物图画电路图： ( 17、按图所示的实物图画电路图： 18、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 19、将下图中给出的元件用导线按要求连接起来，标出电流流动的方向： （1）用开关控制灯泡 （2）用开关控制电动机和发光二极管20、一节电池一个开关、两盏灯L1和L2要组成并联电路，还应再连接两根线就可以了。 ） 21、根据电路图连接实物图： 22、根据电路图连接实物图： 23、根据电路图连接实物图：
24 、 根据电路图 连接实物图： | 25、图B 所示的实物图画成电路图： 26、按图所示的实物图画电路图： 27、根据实物图 画出电路图； 28、根据实物图 画出电路图； 29、将下图中的元件连接起来，形成串联电路并标出电流的方向. { 30、某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连接方法: :
电路图与实物图相互转化
1. B L2 L1 2. 3. 4. 5．如图所示，现有一个电池组、两个开关和两盏电灯，请你在接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。
6．如下图所示，将所给的元件连接起来，要求L1、L2并联，电流表测干路电流，开关控 制整个电路，根据实物连接画电路图。 7．请你设计一个电路图，要求将L1、L2并联，开关S1作总开关，S2控制灯L2，电流表测A1测干路电流，电流表A2测L1所在支路电流，请按要求将下图中所画的实物连接好，并根据实物图画出电路图。 8．某同学用如图的连线来测灯泡L1的电流。 （1）在该图中，电流表的连接有什么错误？ （2）现要测L2灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应如何改动？ 9．如下图所示的电路盒，面板上有红、绿灯各一个，三个拨动开关S1、S2、S3。为了在不 打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。
只闭合的开关 S1S2S3S1、S2S 2、S3S1、S3S1、S2、S3灯的发光红灯不亮不亮不亮亮不亮不亮亮 情况绿灯不亮不亮不亮不亮亮不亮亮 根据上述实验情况，在虚线框内画出盒内的电路图。 10.为测小灯泡的电阻，给你如图7—9所示的器材，请你完成如下几个小题。 1．用笔画线代替导线完成电路的连接，并在方框中画出相应的电路图。 11.现有电源、开关、导线、两只灯泡和两只电流表，如图5-5-11所示，请你设计一个电路，要求：两只灯泡并联，两只电流表接入电路中，只要将开关闭合，就能测出干路电流和其中一条支路上的电流。 图5-5-11 图5-5-12 (1)画出你设计的电路图。 (2)按照你设计的电路将图5-5-12中的元件连接起来。(已知干路上的电流约0.56 A) 图7-9
电路图和实物图专项练习
实物图与电路图的转化方法 按照电路图连接实物图和将实物图的连接情况画成电路图，是初中电学中一项非常重要的实验技能，是同学们在学习电路知识时应该掌握的基本技能之一，下面向同学们介绍一种做好电路图和实物图转化题的好方法。 一. 根据电路图连接实物图的方法 通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。 （2）对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。 例1. 请按照图1所示的电路图将图2中的实物元件连接起来。 分析：首先在图1中任选一条单一的回路，我们可以选择电池、开关S和灯L2、L3所组成的电路，并按此回路在图2中将对应的实物依次连接起来，将电池的正极接L3的左端，L3的右端接L2的左端，L2的右端接S的右端，S的左端接电池的负极。然后对照图1，将漏选的灯L1、S1连接在分流点（L3的左端）和汇合点（L2的右端），即L1的左端接L3的左端，L1的右端接S1的左端，S1的右端接L2的右端，这样整个电路就连接好了（如图3所示） 图3 小结： 以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。
二. 根据实物图画电路图的方法 根据实物图画电路图时要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。画电路图时要注意： （1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。 （2）各电路元件摆放的位置要均匀、美观； （3）交叉连接的导线，一定要在连接处画一个“黑点”。 例2. 画出图4所示实物电路的电路图。 分析：这个电路包括了以下元件：电池，开关S1、S2、S3，灯L1、L2，要想弄清它们的连接关系，我们要从电源的正极出发，来分析一下电流的路径。 由此我们可以根据以 上分析我们画出的电路图（如图5所示）。 小结：依照实物连接图画电路图，同样也要弄清电流分流点和汇合点，画好电路图后一定要标明元件的符号（与实物相对应）。
电路图和实物图相互转化专题
电路连接练习（1） 1 、按电路图，将实物连成电路. 2、根据图所示的电路图连接图所示的实物图 3 、按电路图（甲）连接图（乙）： 4 、按图所示的实物图画电路图： 5、按图所示的实物图画电路图： 6 、按图所示的实物图画电路图： 7、按图所示的实物图画电路图： 8 、按图所示的实物图画电路图： 9、按图所示的实物图画电路图： 10、按图所示的实物图画电路图：
11 、按图所示的实物图画电路图： 12 、按图所示的实物图画电路图： 13 、按图所示的实物图画电路图： 14、按图所示的实物图画电路图： 15、按图所示的实物图画电路图：
电路连接练习（2） 16 、按图所示的实物图画电路图： 17 、按图所示的实物图画电路图： 18、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 19、将下图中给出的元件用导线按要求连接起来，标出电流流动的方向： （1）用开关控制灯泡 （2 ）用开关控制电动机和发光二极管 20、一节电池一个开关、两盏灯L 1和L 2要组成并联电路，还应再连接两根线就可 以了。 21、根据电路图 连接实物图： 22、根据电路图 连接实物图： 23、 根据电路图 连接实物图：
24、 根据电路图 连接实物图： 25、图B 所示的实物图画成电路图： 26 、按图所示的实物图画电路图： 27、根据实物图 画出电路图； 28、根据实物图 画出电路图； 29、将下图中的元件连接起来，形成串联电路并标出电流的方向 . 30、某医院安装了一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出正确的连 接方法:
实物图与电路图的转化方法
实物图与电路图的转化法 先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。但是要注意一点：电流表和电压表的连接线柱不要接反了，否则的话要扣分的。 一，根据电路图连接实物图时，一般有以下几个法： 1、先串后并法： 从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路 上。 2、标号法： 从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路 上。 3、标路径法： 当你看到一个电路图，你先识别时串联还是并联。 如果是串联，比如说一个电路依次是从正极到开关S到电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的向：+ →S →L1 →L2 →—，然后根 据这个就可以依次连接实物图。 如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2 到用电器L2，那么我们分别写出两条支路的电流向: + →S →S1 →L1 –和+ →S →S2 →L2 →-- , 然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同德部分开始分 岔，这样连接实物图，很有效。 二、根据实物图画出电路图 根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设： (1)、导线像橡皮筋，可伸长可缩短，不会被扯断。 (2)、接点即可拆分，又可以合并。并且能够移动，只要不夸任电路元件。 (3)、电路元件可以挪动，只要不跨过任接点。 (4)、导线可以拆股，可并股。一般可以拆分多股，多股可以并为一股。
1、替换法、 将实物图中的元件用特定的符号替换下来，再将图形整理成规的电路图的一种法。 替换时要注意： (1)、必须用特定的符号代替电路元件； (2)、接线柱上的连接位置不能改变； (3)、电源极性、电表正负接线柱不能颠倒。 2、节点法： (1)、在实物图中将各元件用字母标好； (2)、从电源正极出发，找到一个节点（就像三岔路口一样，两条或三条或更多导线 交的一点），假定为A点。 (3)、从电源负极出发，找到一个支点，假定为B点； (4)、在A、B之间有电源的部分是干路，在A、B之间但没有电源的部分是支路； (5)画出干路，并标出A、B点； (6)、画出支路； (7)、对照实物图，按照从A点到B点的元件顺序画出第一条支路； (8)、用同样的法画出其他支路； (9)、检查整理，使电路图规、美观； 注：画图时，随时将画出的元件用字母表示。 （一）电流路径法 一. 根据电路图连接实物图的法 通常情况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们可以分以下几步完成：
电路图和实物图相互转化

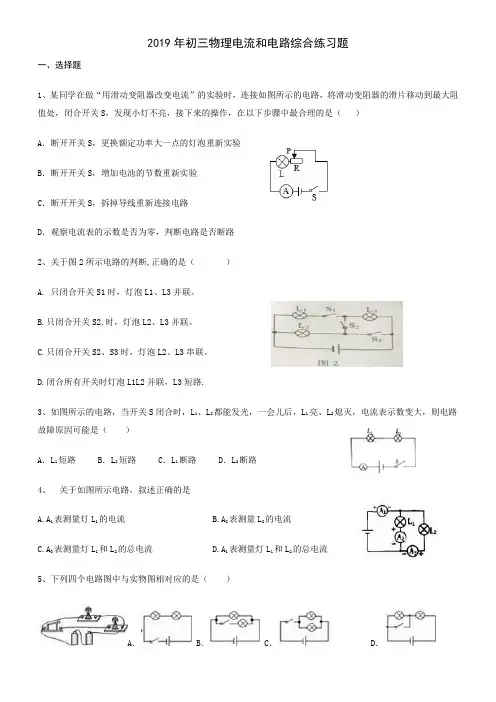

电路图和实物图相互转化 一、选择题 1．如下图的四个电路中与下边的图对应的是（） 2．如图7(a)所示的实物图．与图7(b)所示电路对应的是（） 3．如图所示的四个电路图中，与实物图对应的是（） 4．以下电路图中与图实物图一致的是（） 5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求的是（） 6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）
7．某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图的电路中最为可行的是（） 8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是（） 9．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，开关S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（） 10．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是:（） 11．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图4的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是:（）
初三物理电路图实物图连接
初三物理电路图实物图 连接 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连接方式 ．．．．，根据用电器是否实现独立工作 ．．．．．．．．来确定是串联还是并联； 二是看开关的控制作用，确定开关的位置 ．．．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L 1和L 2 串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L 1和L 2 并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物 图。 3、图3中灯泡L 1和L 2 并联，开关S 1 同时控制两灯，开关S 2 只控制灯泡L 2 。在虚框内画出电路图 并连接实物图。 4、图4中灯泡L 1和L 2 并联，S是总开关，S 1 只控制灯泡L 1 ，S 2 只控制灯泡L 2 。虚框内画出电路图 连接实物图。 5、图5中灯泡L 1和L 2 并联，S是总开关，S 1 只控制灯泡L 1 ，S 2 只控制灯泡L 2 。虚框内画出电路图 连接实物图。 6、在图14中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S 1只控制灯泡L 1 ，请画出电 路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S是总开关，S 1只控制灯泡L 1 ， S 2 只控制灯泡L 2 。画出电路图、并连接 实物图。 9、在图13中只接通开关S时，两灯都亮，同时接通S和S 1时， L 1 亮，L 2 不亮。并画出电路图? 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置． (1)按下开关S 2、S 3 时，电路中有一盏灯亮，同时电铃响； (2)按下开关S 1、S 2 时，电路中任何一盏灯都不亮； (3)按下开关S 1、S 3 时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若 干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮． 3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个 电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请
电路图和实物图相互转化专题 (2016)
怎样根据电路图连接实物图 方法电路图中元件的连接方式有两种：电器串联，电器并联。1.在串联电路中，电路只有一条通路，从电源的正极开始，依次连接各个元件，直到电源的负极；2.在并联电路中，电路有多条支路，首先连一条元件比较多的支路，形成一个圈。把剩余的元件尽量都留在圈里或圈外，避免出现导线相交的现象。其次找到分点和合点。分点是靠近电源的正极，导线分岔的地方。合点是靠近电源的负极，导线汇合的地方。然后在从分点开始依次连接其它支路上的元件至合点。倘若有电压表，最后把电压表并联在要测的用电器两端（注意电压表正负接线柱的正确接法和量程的正确选择）。下面用并联电路来说明： 例：按照电路图连接实物图 分析：电灯L1、L2是并联，根据并联电路中电路有多条支路，首先连一条元件比较多的支路，形成一个圈。这个圈是有电源、开关S1、L1、电流表形成的，把它们依次连接起来如图3。把L2、S2甩在这个圈外如图3。在图1中，A点是导线分岔的地方，并且靠近电源的正极是分点，A点是在开关S1、L1之间，在实物图中分点和合点必须在接线柱上，图3中的对应点只能是在S1的左接线柱或L1的右接线柱。B点是导线汇合的地方，并且靠近电源的负极是合点。图3中的对应点只能是在电流表和负极之间，一般电源的正负极只接一根导线，所以汇合点在电流表的负接线柱上，从A出发依次接S2、电灯L2至合点B.如图4
练习（1）电路连接 1、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 2、一节电池、一个开关、两盏灯L 1和L 2要组成并联电路。 3、根据如图所示的电路图连接实物图 （1） （2） （3） 4、某医院安装了一种呼唤电铃，使 各病床的病人均可单独呼叫，只 要一按床头的开关，值班室的电 铃就响，且与该病床相对应的指 示灯亮，请在图中画出正确的连 接方法:
初中物理电路图的画法和实物图的连法
电路的识别包括正确电路和错误电路的判断，串联电路和并联电路的判断。错误电路包括缺少电路中必有的元件（必有的元件有电源、用电器、开关、导线）、不能形成电流通路、电路出现开路或短路。判断电路的连接通常用电流流向法。既若电流顺序通过每个用电器而不分流，则用电器是串联；若电流通过用电器时前、后分岔，即，通过每个用电器的电流都是总电流的一部分，则这些用电器是并联。在判断电路连接时，通常会出现用一根导线把电路两点间连接起来的情况，在初中阶段可以忽略导线的电阻，所以可以把一根导线连接起来的两点看成一点，所以有时用“节点”的方法来判断电路的连接是很方便的。 常见问题如何画好电路图 问题：:如何画好电路图 解答从电源开始，在电源正极标一个A，负极标一个B。然后从正极开始，沿导线走，遇到第一个用电器时在它与正极延伸出的那根电线的那头再标一个A，而在另一头标一个C （应为在负极标过了B，所以换一个字母，但如果用电器另一头是直接与负极相连接的，就跟据前面所述的方法标上由负极开始的B）在标了C以后继续走，如遇到下一个用电器就再换......记住，换用另外的字母的前提是那一头不是与负极导线连接的。这样，等你标完了字母后，如果所有的用电器两边的字母都不同，则整个电路为串联；如果有几个用电器的两边字母相同的话，那么这几个用电器就为并联。 实物连接图就跟据你所画的电路图来连接，注意别连串线了。 常见问题2: 如何进行电路连接？ 问题：如何进行电路连接？ 解答:电路连接的方法为：1.连接电路前，先要画好电路图。2.把电路元件按电路图相应的位置摆好。3.电路的连接要按照一定的顺序进行。4.连接并联电路时，可按“先干后支”的顺序进行，即先连好干路，再接好各支路，然后把各支路并列到电路共同的两个端点上，或按“先支后干”的顺序连接。连接电路时要注意以下几点：1.电路连接的过程中，开关应该是断开的。2.每处接线必须接牢，防止虚接。3.先接好用电器，开关等元件，最后接电源。4.连接后要认真检查，确认无误后，才闭合开关。5.闭合开关后，如果出现不正常情况，应立即断开电路，仔细检查，排除故障。
电路图与实物图间转化的方法
电路图连接实物图的方法电路图中元件的连接方式有两种：电器串联，电器并联。在串联电路中，电路只有一条通路，从电源的正极开始，依次连接各个元件，直到电源的负极。在并联电路中，电路有多条支路，首先连一条元件比较多的支路，形成一个圈。把剩余的元件尽量都留在圈里或圈外，避免出现导线相交的现象。其次找到分点和合点。分点是靠近电源的正极，导线分岔的地方。合点是靠近电源的负极，导线汇合的地方。然后在从分点开始依次连接其它支路上的元件至合点。倘若有电压表，最后把电压表并联在要测的用电器两端（注意电压表正负接线柱的正确接法和量程的正确选择）。下面用并联电路来说明 例：按照电路图连接实物图 分析：电灯L1、L2是并联，根据并联电路中，电路有多条支路，首先连一条元件比较多的支路，形成一个圈。这个圈是有电源、开关S1、L1、电流表形成的，把它们依次连接起来如图3。把L2、S2甩在这个圈外如图3。在图1中，A点是导线分岔的地方，并且靠近电源的正极是分点，A点是在开关S1、L1之间，在实物图中分点和合点必须在接线柱上，图3中的对应点只能是在S1的左接线柱或L1的右接线柱。B点是导线汇合的地方，并且靠近电源的负极是合点。图3中的对应点只能是在电流表和负极之间，一般电源的正负极只接一根导线，所以汇合点在电流表的负接线柱上，从A出发依次连接S2、电灯L2至合点B，如图4
实物图画电路图的方法：在串联电路中，由实物图画电路图非常容易，从电源的正极开始，把元件依次连接至电源的负极。在并联电路中，由实物图画电路图的方法较难，其方法是首先找到分点和合点，分点和合点是在一个接线柱上接有两根或两根以上的导线，靠近电源正极的是分点，靠近电源负极的是合点。然后在分点和合点之间看并列接着几条支路（电压表可以看成一个支路），并列画出，在支路上先画出用电器，再画出开关或电流表。最后画出干路上的元件，补全电路。下面用实例说明并联电路中实物图画电路图的步骤。 例1：根据图1画出电路图 分析：如图1从电源的正极到电源的负极，电流有多条路径，故用电器是并联。A点接有两根导线并且靠近电源的负极，故A点是合点。B点接有两根导线并且靠近电源的正极，故B点是分点。AB两点之间有两条支路，上面的一条支路用电器是L1，下面一条支路用电器是L2，所以并列画出电灯L1和电灯L2，再在L1的左侧是电流表，L2的右侧是开关S2，最后再画出干路的元件S1和电源，补全电路图即可如图2。 例2：根据图1画出电路图
电路图与实物图的转换画法
电路图与实物图的转换画法 两类题型 一、根据实物图画电路图 二、根据电路图连接实物图：先串后并、先并后串法 (一)根据实物图画电路图 要求：用规定的电路符号代替实物 (1）电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，便于检查（2）各电路元件摆放的位置要均匀、美观 （3）交叉连接的导线一定要在连接处画一个黑点 一、根据实物图画电路图 方法一：先串后并 步骤一：顺着电流的方向，弄清各个元件的连接关系 步骤二：画好其中一条闭合回路 步骤三：弄清分流点和汇合点，把其它支路连接好后并入
方法二：先并后串 步骤一：顺着电流的方向，弄清各个元件的连接关系 步骤二：弄清分流点和汇合点，画好并联部分 步骤三：把干路与并联部分连接好 最后特别提示：标明元件的符号（与实物相对应）根据实物图画电路图练习一
根据实物图画电路图练习二 根据实物图画电路图练习三
根据实物图画电路图练习四 二、根据电路图连接实物图 方法一：先串后并 步骤一：连好其中一条回路。在电路图中任选一条单一的回路，对照这个回路在实物图中将相应的元件连接好。 步骤二：连接回路以外的元件。找出电路中电流的分流点和汇合点，对照电路图，将回路以外的元件一支一支地分别补连在实物图相应位置的两点之间。 特别注意： 1、实物图中元件的连接顺序必须与电路图中各元件的顺序一致 2、导线的端点必须接在各元件的接线柱上
方法二：先并后串 步骤一：连好并联部分。找出电路中电流的分流点和汇合点，对照电路图，将并联部分一支一支连接好后，把各支路在两点间并联。 步骤二：连接干路部分 根据电路图连接实物图练习一 根据电路图连接实物图练习二 根据电路图连接实物图练习三
最新初三物理练习(电路图与实物图连接)
物理练习（电路图与实物图） 班级：姓名： 一、识别串并联电路，认识开关的作用 1、如图所示的电路中，当开关闭合，断开时，L1、L2两灯串联；当开 关闭合，断开时，L1、L2两灯并联；同时闭合开关是绝对不允许的。 第1题第2题第3题第4题 2、如图所示的电路，下列分析正确的是（） A．S 1 断开，S 2 、S 3 闭合，L 2 发光，L 1 不发光 B．S 3 断开，S 1 、S 2 闭合，L 1 发光，L 2 不发光 C．S 3 、S 1、 闭合， S 2 断开，L 1 、L 2 并联 D．S 1 闭合，S 2 、S 3 断开，L 1 、L 2 串联 3、如图所示电路中，开关S 1 、S 2 和S 3 原来都是断开的。要使灯L 1 、L 2 组成并联电路，应闭 合的开关是；若要使灯L 1 、L 2 组成串联电路，应闭合的开关 是；当同时闭合开关S 1 、S 2 、S 3 时，电路会发生现象。 4、在图示的电路，只闭合 S 2 时，L 1 和L 2 ___________连接；闭合S 1 、S 3 ，断开S 2 时，L 1 和 L 2 _________连接；同时闭合S 1 、S 2 、S 3 ，将会发生_________现象。 5、如图所示的电路中,当S 1 、S 2 都闭合时，则 ( ) A．L 1 、L 2 串联 B. L 1 、L 2 并联 C. 灯L 1 被短路 D. 灯L 2 被短路 二、根据电路图连接实物图，要求导线不能交第5题
6. 7. 8.
三、根据实物图将对应的电路图画在该实物图的下方。
管事 部主 管 直属上 级：餐饮部经理 督导下级：管事员 岗位职责：负责管事部的日常管理和餐饮部的财产管理工作，确保餐具和厨房环境的清洁卫生，努力降低物耗。 工作说明： 1、保持愉快和整洁的职业形象 2、监督、指导管事 员的清洁和清洗工 作。 3、负责培训新员 工，记录员工的表现。 4、监督机器设备的洗刷，擦亮， 抛光， 保养 工作， 确保所有设备，器皿整洁和摆放有序。检查工作质量，以保持管理层所制定的标准，确保设备及工作区域的
物理练习题---电路图-和实物图的转化
L 1 L 2 S 1 图 8 电路图 和实物图的转化 一、根据要求用笔画线代替导线，将各题中的实物连接起来。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。 3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。 6、图 7、图 8、图 9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。 7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。 8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3 S 2 S 2 L 1 L 2 S 1 图 4 S S S 1 L 1 L 2 图 9 S 1 S L 1 L 2 图 7 L 1 L 2 S 1 S 2 S 图 5 L 1 L 2 L 3 S 1 S S 2 图 6 图 10 S 1 S L 1 L 2 图 11 L 2 S 1 S L 1 S S 1 L 1 L 2 图 12 L 1 L 2 S 1 图13 S L 1 S S 2 L 2 S 1 图 14
要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。 2、电路图应横平竖直；呈长方形。 3、元件均匀分布，尽量在横排，不能在拐角处。 4、相交并相连的导线必须打点。 例1：例2： 练习：请将下列实物图的电路图画在右侧的虚线方框内。 1、 2、 3.
初三物理电路图实物图连接
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连接方式 ．．．．．．．．来确定是串联还是并联； ．．．．，根据用电器是否实现独立工作 二是看开关的控制作用，确定开关的位置 ．．．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 和L2并联， S是总开关， S1L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
初中物理电路实物图陪电路图解题大全
人教版新课标八年级物理上册第五章《电流和电路》练习题１.按照图１至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2．根据实物连线图(图5至图１0所示）画出对 应的电路图 3.对照下列电路图（图1１)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关Ｓ１和Ｓ2控制一盏灯.要求：闭合任意一个开关，灯就能发 光，只有当开关全部断开时,灯才熄灭．根据要求画出电路图. ５.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有Ａ、B、 Ｃ、D四个接线柱，如图1９所示.电源分别接AB、AC、CＤ时只有一只 灯泡亮,且亮度相同；电源接ＢD时三只灯泡均亮，但高度较暗.试画出盒 内的电路图． 6.有一个电源，一只小灯泡,一个电铃，两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图. 7．某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和 后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮；后门来 人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关，收发室内有一组电池组,一盏灯和一个电 铃．请你设计一个电路，使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃 响．并将图１3的实物元件连成电路. 9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关, 要求:闭合开关时一盏灯发光，开关断开时两灯都发光. １0.如图14所示.L1、Ｌ2为两盏电灯,Ａ为电铃,S１、Ｓ２为两个开关,E为电池组．试将 元件符号按下列要求连接成电路图:A和L1串联后再与Ｌ2并联，Ｓ１只控制Ｌ2,S2控制整个 电路,且S２与电池组的正极相连(要求在原图上连接且导线没有交叉）． 和L2,以及接线柱A、B、Ｃ．现 1１.如图15所示装置上有两只相同的小灯泡L 用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱 相连.当接A、B时,L１、L2和L3都亮，并且L３要亮一些;当接B、C时,L1、L2和Ｌ3 都亮,并且L３要亮一些；当接A、C时，只有Ｌ3亮.请根据上述情况画出这个装置中 完整的电路连接图. 1２．设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三 个接线柱，现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端Ｍ、N与A、 Ｂ或Ｂ、Ｃ相连时只有一盏灯亮，当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗. 请画出框内两灯的连接方式. 1３．王刚同学想检查一根旧导线是否折断,他手中只有一节电池，一个小灯 泡和一段好的导线,请你帮他想想办法.（画出电路图) １４．某控制电路的一个封闭部件上,有三个接线柱Ａ、B、C和电灯、电 铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃 不响;连接Ｂ、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图. 15．如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路. (1）只闭合开关S1，L1、Ｌ２两灯都亮； (２）只闭合开关Ｓ2,L1、L２两灯都不亮; (3)开关S1、S２都闭合,L1灯不亮，Ｌ2灯亮.
电路图与实物图相互转化
根据电路图连接实物图的方法 串联电路或简单电路，通常情况下只要对照电路图,用“电流流向法”从电源正极出发，顺着电流方向逐个顺次连接各实物元件，最后连到电源负极。 并联电路 方法一：先串后并，关键找分支点 对于较复杂的实物图(一般有并联元件）的连接，我们可以分成以下几步完成： 1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好； 2、再找出电路中电流的分支点； 3、将回路以外的元件连接在两点之间。 特别注意：实物图中元件的连接顺序必须与电路图中各元件的顺序一致。方法二：先支路后干路须接在各元件的接线柱上。
以上连接实物图的方法，我们可以用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。 1.请你根据甲电路图连接乙实物图． 2.完成下列作图
（1）请将如图1实物图对应的电路图画在图2的虚线框内 （2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）
3.根据图甲的实物图，在图乙中画出它的电路图，并标出电压表的正、负号接线柱． 4.按照如图所示的实物电路，画出对应的电路图． 5.根据图1所示的实际电路，在图2的虚线框内画出电路图．
6.按实物图在虚线框内画出对应的电路图 7.根据电路图1连接实物图2电路： 8.根据实物图，画出相应的电路图． 9.按照实物图1在图2中作出电路图．
10.在右边将实物图画电路图 11.（1）根据图1实物图在线框中画出对应的电路图．（2）请你根据图2电路图连接实物图． 12.请根据左边的实物图在右边的虚线框中画出相应的电路图
初中物理电学怎样画电路图和连接实物图
怎样画电路图和连接实物图 1、画电路图的基本要求： ①电路元件的符号要用统一规定的，不能自造符号。 ②要注意所画符号和实物的对应性。 ③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。 ④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。 ⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。 2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系， 然后画一个作用与效果同实物图一致的规范的电路图。 3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联 电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。 4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接 和控制情况，画电路图或连接实物图。 例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉） 例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。 例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。 31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来 的两倍，画出方框内电路连接的情况。(电源电压保持不变)
C三处填入（或不填）适当的电路元件（选择电源、开关、 电压表中的任意两种器材），使电路成为并联电路． 34某医院要求装一种呼唤电铃，使各病床的病人均可单独 呼叫，只要一按床头上的开关，值班室的电铃就响，且 与该病床相对应的指示灯亮．在图画出正确的连接方法． 35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。（导线不能交叉） ②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。 12. 定值电阻甲、乙的电流与电压关系如图所示，当乙的电压为2.0V时，电功率是多少W；甲的电阻乙的电阻（选填“大于”、“小于”或“等于”）。 可知灯泡正常 发光时的灯丝电阻是Ω，则此灯泡正常工作11s内通过灯丝横截面的电荷量是C；若教学楼有5层，每层有这样的灯泡10个，则它们同时正常工作3小时耗电kW·h。 20.在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜 想： 猜想1：导体的电阻可能跟导体的横截面积有关； 猜想2：导体的电阻可能跟导体的长度有关； 12 (1)
物理电路图与实物图练习(附答案)
电路图与实物图练习（附答案） 1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2.根据实物连线图(图5至图9所示)画出对应的电路图 3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图. 4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A 、B 、C 、D 四个接线柱,如图19所示.电源分别接AB 、AC 、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三 只灯泡均亮,但高度较暗.试画出盒内的电路图. 6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路: 当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图 9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光. 10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A 和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉). 11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只 相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且 L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图. 12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组 电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或BC相连时只有一盏灯亮,当 M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式. 13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请 你帮他想想办法.(画出电路图) 14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示). 用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况 画出这个部件内的电路图. 15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路. (1)只闭合开关S1,L1、L2两灯都亮; (2)只闭合开关S2,L1、L2两灯都不亮; (3)开关S1、S2都闭合,L1灯不亮,L2灯亮. 16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么 都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或 A、D或 B、C铃都要响.请画出方框内的电路图.
