苏科版九年级物理欧姆定律中等难度练习题(无答案)
欧姆定律中等难度练习题一、串联电路1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合电键S，电流表示数为0.2安。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流
2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电
流表的读数为1.5安, 求：⑴灯泡L1的电阻⑵灯泡L2的电阻R1
S R2P
V A
图2 S R2R1
A
3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？
四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω， R2＝6Ω．试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？
2、如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为？
3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；图2
练习题：1．如图1所示电路，电源电压保持不变，当开关断开与闭合时，电路中电流表的
示数比是1∶3，则可知电阻和的阻值之比是（）
A、1∶3B、1∶2C、2∶1D、3∶1 2．如图2所示电路，电源电压保持不变。定值电阻的阻值为4欧姆，定值电阻
的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电
阻是（）
A、4欧姆B、8欧姆C、12欧姆D、16欧姆
3．如图3所示电路，电源电压保持不变。当开关闭合后，电路中电压表的示数为4伏特，电压表的示数为6伏特；电路中电流表的示数为1安培，且当电阻与对
换位置后，电压表、电压表、电流表三表的示数均不发生改变，则（）
A、通过三个电阻、、的电流之和是1安培B、电阻=1欧姆
C、电源电压为10伏特D、电阻两端的电压4伏特4．如图4所示电路，电源电压保持不变。当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。当开关和都闭合时，电
路中电流表、的示数之比为2：1。若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）
A、只闭合开关时，电压表、的示数之比为2：1
B、只闭合开关时，电压表、的示数之比为4：1
C、开关和都闭合时，电流表、的示数比为2：1
D、开关和都闭合时，电流表、的示数比为1：2。
5．有两个定值电阻和，它们的阻值之比为，将它们串联在电压恒定的电
源上，若电阻两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特
6．如图5所示电路，电源电压为6伏特且保持不变，已知电阻的阻值为200欧
姆，电阻的阻值为300欧姆。当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是（）
A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7．如图6所示电路，电源电压保持不变，电路中电流表的示数是0.3安培。若在
电路中A、B两点之间再接入电阻时，且：=2 。则此时电路中电流表的示数为（）
A、0.1安培B、0.3安培C、0.45安培D、0.9安培
8．三个电阻，当把它们并联时总电阻为，则它们的大小关系是（）
A、B、C、D、计算题1．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
2．如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析
一、欧姆定律选择题
1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（ ）
A. 10Ω B. 3.6Ω C. 6.6Ω D. 5.4Ω
【答案】A
【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．
故选A．
【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．
2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（ ）
A. M的电阻RM变大 B. 电路消耗的总功率变大
C. 电压表与电流表的示数乘积不变 D. 电压表与电流表的示数之比变大
【答案】B
【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．
由题意可知，M接触药液后，警报器报警，电压表V的示数增大，
由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，
则电压表与电流表的乘积变大，故C错误；
由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；
由R= 可知，电路中的总电阻变小，
因串联电路中总电阻等于各分电压之和，
所以，M的电阻RM变小，故A错误；
由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．

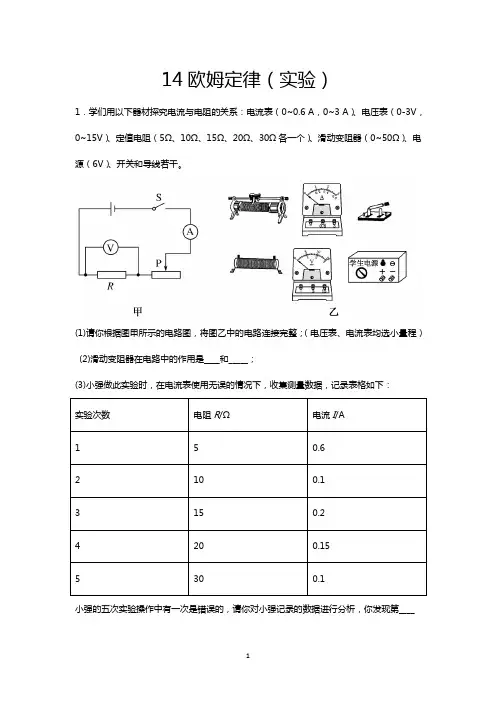

2020-2021学年 苏科版九年级物理上册期末综合练习____14欧姆定律(实验)
1 14欧姆定律（实验）
1．学们用以下器材探究电流与电阻的关系：电流表（0~0.6 A，0~3 A）、电压表（0-3V，0~15V）、定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω各一个）、滑动变阻器（0~50Ω）、电源（6V）、开关和导线若干。
(1)请你根据图甲所示的电路图，将图乙中的电路连接完整；（电压表、电流表均选小量程）
(2)滑动变阻器在电路中的作用是____和_____；
(3)小强做此实验时，在电流表使用无误的情况下，收集测量数据，记录表格如下：
实验次数 电阻R/Ω 电流I/A
1 5 0.6
2 10 0.1
3 15 0.2
4 20 0.15
5 30 0.1
小强的五次实验操作中有一次是错误的，请你对小强记录的数据进行分析，你发现第____ 2 次测量的数据是错误的，错误的原因是________________；
(4)请你根据表中的数据，在图丙中绘制出电流随电阻变化的图像；
(5)分析实验数据，可以得出的结论是____________________。
2．绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干：
(1)请你用笔画线代替导线，将图乙中的实物连接完整；
(2)闭合开关前，应将滑动变阻器滑片滑到最______端（选填“左”或“右”）；
(3)闭合开关，绮妍同学发现电流表无示数，电压表示数约为3V，原因可能是___________；
(4)故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑变阻器滑片，使电压表示数为 3 2V，读出电流表示数后，断开开关，她拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来她应将变阻器滑片向______端（选填“左”或“右”）移动，使电压表的示数为______V；

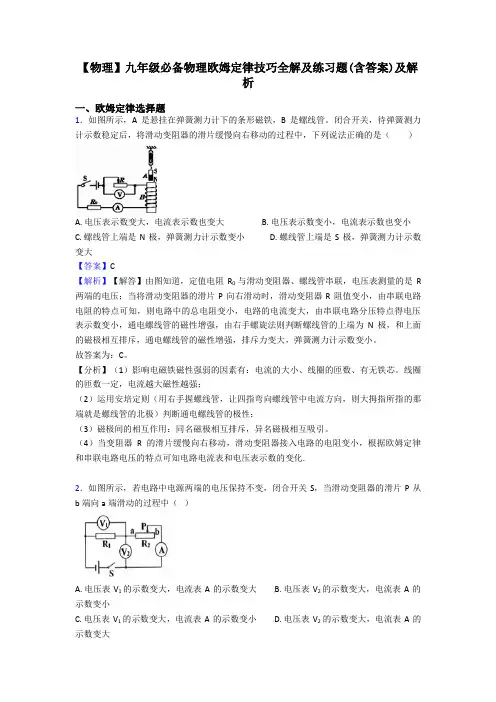

【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)及解析
【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是N极，弹簧测力计示数变小 D. 螺线管上端是S极，弹簧测力计示数变大
【答案】C
【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。线圈的匝数一定，电流越大磁性越强；
（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；
（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.
2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小
C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大 【答案】 A
2022年苏科版物理九年级《欧姆定律》配套练习(答案版)
一、单项选择题
1．小刚用图所示电路探究一段电路中电流跟电阻的关系，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是〔〕
A．变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数
【答案】C
【解析】
在探究电流与电阻的关系实验中，应控制电阻两端的电压不变。
A．变阻器滑片不动，定值电阻两端电压会变大，不符合保持电压不变的要求，故A不符合题意；
B．当A、B两点间的电阻由5Ω更换为10Ω后，定值电阻两端的电压会增大，将变阻器滑片适当向左移动，滑动变阻器电阻会减小，根据串联分压，滑动变阻器的电压减小，定值电阻的电压会继续增大，不符合保持电压不变的要求，故B不符合题意；
C．当A、B两点间的电阻由5Ω更换为10Ω后，定值电阻两端的电压会增大，将变阻器滑片适当向右移动，滑动变阻器电阻会增大，根据串联分压，滑动变阻器的电压增大，当定值电阻的电压减小到原来的电压即符合保持电压不变的要求，故C符合题意；
D．适当增加电池的节数，电源电压会增大，定值电阻和滑动变阻器的电压都会增大，不符合定值电阻电压保持不变的要求，故D不符合题意。
应选C。
2．如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数U与电流表的示数I的关系图线如图乙所示，图乙中1U、2U、1I、2I，电源电压保持不变，灯泡的额定电压为2U，由此不能求得的物理量是〔〕
A．电源电压大小 第3节欧姆定律 第十四章欧姆定律 B．灯泡额定功率
C．滑动变阻器的最大阻值
D．滑片P移至最左端时电路的总功率
【答案】D
【解析】
A．由题图可知，滑动变阻器滑片在最右端时，滑动变阻器阻值为零，电压表测量电源电压，故A不符合题意；
B．由图像可知，小灯泡的额定电压U2和额定电压时对应的电流I2，故灯泡的额定功率可求，故B不符合题意；
C．由题图可知，滑动变阻器滑片在中点时，滑动变阻器两端的电压

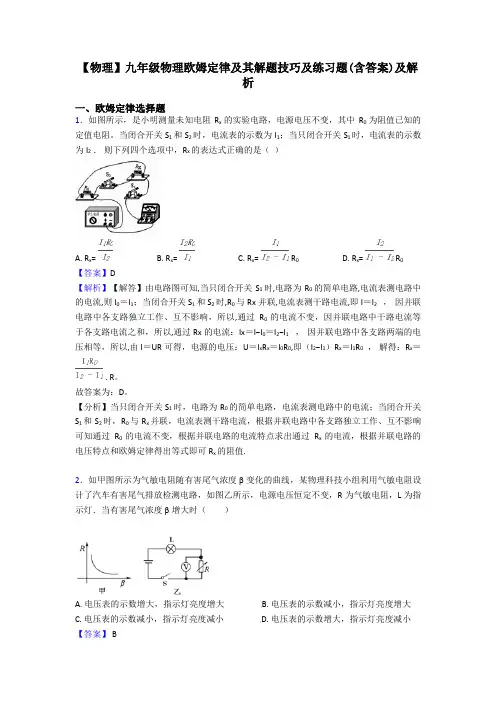

【物理】九年级物理欧姆定律及其解题技巧及练习题(含答案)及解析
【物理】九年级物理欧姆定律及其解题技巧及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2 ． 则下列四个选项中，Rx的表达式正确的是（ ）
A. Rx= B. Rx= C. Rx= R0 D. Rx= R0
【答案】D
【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0＝I1；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I＝I2 ， 因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix＝I−I0＝I2−I1 ， 因并联电路中各支路两端的电压相等，所以,由I＝UR可得，电源的电压：U＝IxRx＝I0R0,即（I2−I1）Rx＝I1R0 ， 解得：Rx＝
. R。
故答案为：D。
【分析】当只闭合开关S1时，电路为R0的简单电路，电流表测电路中的电流；当闭合开关S1和S2时，R0与Rx并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变，根据并联电路的电流特点求出通过Rx的电流，根据并联电路的电压特点和欧姆定律得出等式即可Rx的阻值.
2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（ ）
A. 电压表的示数增大，指示灯亮度增大 B. 电压表的示数减小，指示灯亮度增大

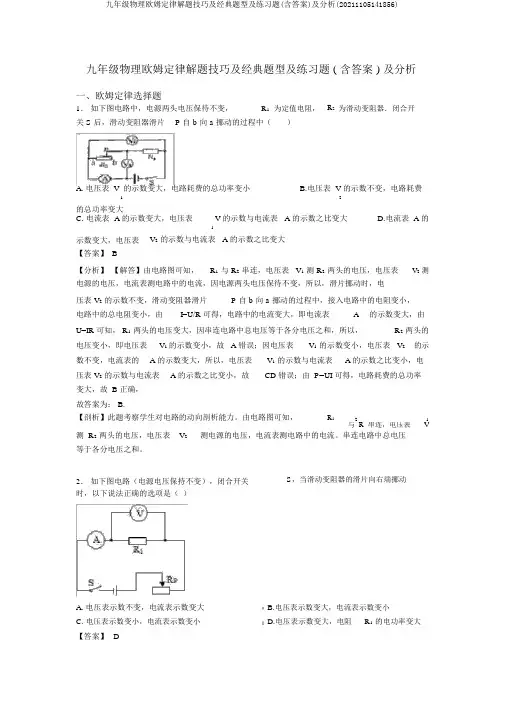

九年级物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析(20211105141856)
九年级物理欧姆定律解题技巧及经典题型及练习题(含答案)及分析(20211105141856)
九年级物理欧姆定律解题技巧及经典题型及练习题 ( 含答案 ) 及分析
一、欧姆定律选择题
1． 如下图电路中，电源两头电压保待不变， R1 为定值电阻， R2 为滑动变阻器．闭合开
关 S 后，滑动变阻器滑片 P 自 b 向 a 挪动的过程中（ ）
A. 电压表 V 的示数变大，电路耗费的总功率变小 B.电压表 V 的示数不变，电路耗费
1 2
的总功率变大
C. 电流表 A 的示数变大，电压表 V 的示数与电流表 A 的示数之比变大 D.电流表 A 的
1
示数变大，电压表 V2 的示数与电流表 A 的示数之比变大
【答案】 B
【分析】 【解答】由电路图可知， R1 与 R2 串连，电压表 V1 测 R2 两头的电压，电压表 V2 测
电源的电压，电流表测电路中的电流，因电源两头电压保待不变，所以，滑片挪动时，电
压表 V2 的示数不变，滑动变阻器滑片 P 自 b 向 a 挪动的过程中，接入电路中的电阻变小，
电路中的总电阻变小，由 I=U/R 可得，电路中的电流变大，即电流表 A 的示数变大，由
U=IR 可知， R1 两头的电压变大，因串连电路中总电压等于各分电压之和，所以， R2 两头的
电压变小，即电压表 V1 的示数变小，故 A 错误；因电压表 V1 的示数变小，电压表 V2 的示
数不变，电流表的 A 的示数变大，所以，电压表 V1 的示数与电流表 A 的示数之比变小，电
压表 V2 的示数与电流表 A 的示数之比变小，故 CD 错误；由 P=UI 可得，电路耗费的总功率
变大，故 B 正确，
故答案为： B.
【剖析】此题考察学生对电路的动向剖析能力。由电路图可知， R1 2 1
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
(物理)九年级物理欧姆定律解题技巧讲解及练习题(含答案)
（物理）九年级物理欧姆定律解题技巧解说及练习题 (含答案)
一、欧姆定律选择题
1．如下图， A 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。闭合开关，待弹簧测力
计示数稳固后，将滑动变阻器的滑片迟缓向右挪动的过程中，以下说法正确的选项是（ ）
A. 电压表示数变大，电流表示数也变大 B. 电压表示数变小，电流表示数也变小
C. 螺线管上端是 N 极，弹簧测力计示数变小 D. 螺线管上端是 S 极，弹簧测力计示数
变大
【答案】 C
【分析】 【解答】由图知道，定值电阻 R0 与滑动变阻器、螺线管串连，电压表丈量的是 R
两头的电压；当将滑动变阻器的滑片 P 向右滑动时，滑动变阻器 R 阻值变小，由串连电路
电阻的特色可知，则电路中的总电阻变小，电路的电流变大，由串连电路分压特色得电压
表示数变小，通电螺线管的磁性加强，由右手螺旋法例判断螺线管的上端为 N 极，和上边
的磁极互相排挤，通电螺线管的磁性加强，排挤力变大，弹簧测力计示数变小。
故答案为： C。
【剖析】（ 1）影响电磁铁磁性强弱的要素有：电流的大小、线圈的匝数、有无铁芯。线圈的匝数必定，电流越大磁性越强；
（ 2）运用安培定章（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；
（ 3）磁极间的互相作用：同名磁极互相排挤，异名磁极互相吸引。
（ 4）当变阻器 R 的滑片迟缓向右挪动，滑动变阻器接入电路的电阻变小，依据欧姆定律
和串连电路电压的特色可知电路电流表和电压表示数的变化.
2．如下图，电源电压 6V 保持不变，定值电阻 R1 标有 “ 10Ω 0.5A字样”：滑动变阻器 R2 标有“20Ω1A字”样，电流表量程为 0～0.6A，电压表量程为 0～ 3V，闭合开关 S，以下做法能
第十四章 欧姆定律 期末单元综合测试卷 2021-2022学年苏科版物理九年级上册
试卷第1页，共8页 第十四章欧姆定律期末单元综合测试卷
一、单选题
1．如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )
A．选用电压表接在a、b之间 B．选用电压表接在b、c之间
C．选用电流表接在b、c之间 D．选用电流表接在a、c之间
2．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）
A．改变电路中的电流
B．改变被测电阻两端的电压
C．改变被测电阻的阻值
D．保护电路
3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接D
4．如图所示，若A、B两点接入10 Ω的电阻时，闭合开关S后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数（ ）
A．等于0.25 A B．小于0.25 A C．大于0.25 A D．无法判断
5．如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是 试卷第2页，共8页
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2 V
D．当滑片移到a端时，电流表示数为0.2 A
6．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是N极，弹簧测力计示数变小
D．螺线管上端是S极，弹簧测力计示数变大
7．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
九年级物理全册 12.1学生实验：探究——电流与电压、电阻的关系(第2课时 欧姆定律的简单应用)练习
第2课时 欧姆定律的简单应用
一、选择题
1．对欧姆定律的理解，下列说法中错误的是( )
A．对某一段导体来说，导体中的电流跟其两端的电压成正比
B．在电压一定的条件下，导体中的电流跟导体的电阻成反比
C．在电流一定的条件下，导体的电阻跟导体两端的电压成正比
D．导体中电流大小由它两端的电压和电阻共同决定
2．当加在某段导体两端的电压为24 V 时，通过它的电流为1.2 A，若加在该段导体两端的电压减小6 V，则通过它的电流和它的电阻分别是( )
A．0.9 A，10 Ω B．1.2 A，10 Ω
C．0.9 A，20 Ω D．1.2 A，20 Ω
2．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图K－15－11所示。由图中信息可知(
)
2 图K－15－11
A．A导体的电阻为10 Ω
B．B导体的电阻为10 Ω
C．A导体两端电压为3 V时，通过A导体的电流为0.3 A
D．B导体两端电压为3 V时，通过B导体的电流为0.6 A
4．某同学将两节干电池串联起来，接在电阻R1的两端时，通过R1的电流是0.5 A，他又将这个电池组接在另外一个电阻R2两端，已知R2＝2R1。通过R2的电流是( )
A．0.5 A B．0.25 A
C．1 A D．2 A
5．如图K－15－12所示的电路，电源电压为6 V且保持不变，R＝10 Ω，当闭合开关S时，电压表的示数为2 V。以下判断正确的是(
)
图K－15－12
A．通过电阻R的电流是0.6 A
B．电阻R两端的电压是2 V
C．通过灯泡L的电流为0.2 A
D．灯泡L两端的电压是2 V
6．如图K－15－13所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6 V，电流表示数为0.6 A；断开S2后，电压表示数变为2 V，则R2的电阻和电源电压分别是(
)
图K－15－13 3 A．10 Ω、9 V
九年级物理上册《欧姆定律的应用》练习题(附带答案)
第 1 页 共 10 页 九年级物理上册《欧姆定律的应用》练习题(附带答案)
一、单选题
1．将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）
A．一定大于1.6A B．一定小于0.4A
C．一定大于0.4A，但小于0.8A D．一定大于0.8A，但小于1.6A
2．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）
A．5:4 B．3:5 C．4:5 D．4:1
3．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小
4．关于电学知识，下列法正确的（ ） 第 2 页 共 10 页 A．
B．
C．
D．
5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（ ）
A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变
B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大
C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大
D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变
6．如图所示电路，电源电压保持不变。当开关S1、S3闭合，S2断开时，电路的功率为15W；若此时把开关S2也闭合时，电路的功率增加了50W，电流表A1、A2的示数之比是3︰2。则下列说法不正确的是（ ） 第 3 页 共 10 页
