一、设计依据：
《计算机场地技术要求》（GB2887-89）
《计算机场地安全要求》（GB9361-88）
《电子计算机机房设计规》（GB50174-93）
《电子计算机机房工程施工及验收规》（SJ/T30003-93）
《建筑设计防火规》（GB5004-95）
《建筑部装修设计防火规》（GB50222-95）
《低压配电设计规》（GBJ50054-95）
《供配电系统设计规》（GB50052-92）
《电气装置安装工程施工及验收规》（GBJ32-82）
《高性能屏蔽室屏蔽效能的测量方法》（GB12190-90）
《电磁屏蔽室工程施工及验收规》（SJ31470-2002）
《涉及国家的计算机信息系统安全技术要求》（BMZ1－2000）
项目设计要求、图纸及相关产品的企业标准及设计规。
二、屏蔽室设计原理：
计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它
设备产生干扰或被专用设备所接收，以窃取其工作容。同时，这些电子设备也需要在小于一
定强度的电磁环境下保证其正常工作。
屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间围使其场的能量从
一面传到另一面受到很大的衰减。屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面
体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板反射损耗，使其电
磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。
由于屏蔽室通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设
备进出的屏蔽门，良好的通风，室所需的电源，信号的进出，必备的室装修，以确保屏蔽室
能正常工作。
因此影响屏蔽室屏蔽效能主要有以下因素：屏蔽室所用材料、屏蔽材料的接缝处理、屏蔽门、
通风窗、屏蔽窗、电源线的滤波处理、信号线的屏蔽处理等。
屏蔽材料：1、厚度为1.5-3mm的冷轧或镀锌钢板。
三、技术方案：
1、性能指标：
执行标准：BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 C级
磁 场 10KHz ≥70dB 150KHz ≥95dB
. .
页脚
电 场 200KHz-50MHz ≥100dB
平面波 50MHz-1GHz ≥100dB
微 波 1GHz-10GHz ≥90dB
测试方法按GB12190-2006标准
2、技术容：
结构形式：单层钢板焊接式电磁屏蔽室
屏蔽壳体：
规格及数量： 14300mm×9300mm×3500mm 共1套
屏蔽壳体的容有：六面屏蔽材料、材料之间的连接、支撑龙骨。
本方案采用邯钢的1.5mm优质冷轧钢板（地板2mm），构建六面板体屏蔽壳体，是由冷轧钢
板制成单元模块，表面经喷涂防锈漆后拼焊，焊接方式采用二氧化碳气体保护焊，其特点是
受热面积小，焊缝抗氧化好。
壳体结构：
屏蔽机房底层是地梁部分，以网架结构焊接成整体，具有一定的刚性，并与地面进行绝缘处
理。地梁上面焊接屏蔽壳体。地梁上面墙体和顶部采用槽钢和矩形管组成龙骨层，经科学设
计，在屏蔽机房壳体的墙体和顶部不同的部位采用不同的折弯高度来保证各部分强度和刚度
的要求，减轻屏蔽壳体重量。
壳体龙骨：
A、地面龙骨：在基建地面上先铺设厚度为5mm的绝缘块，其上铺设地梁，地梁采用50×30
×2矩形管制成，地梁间距为600 mm×500 mm，地梁间断续焊固定牢固，地梁铺设需平整。
B、墙面龙骨：主龙骨（竖柱）采用8#号槽钢制成，间距1300 mm，副龙骨（横档）采用50
×30×2矩形管制成，间距1100 mm，龙骨间断续焊固定牢固。
C、顶部龙骨：主龙骨采用8#号槽钢制成，间距1300 mm，副龙骨采用50×30×2矩形管制
成，间距1000 mm，将主龙骨两端置于侧龙骨之上，与龙骨间断续焊固定牢固，主副龙骨间
断续焊固定牢固。
工艺特点（1）组成模块均经过折弯成型，以保证焊接变形尽量控制在焊接边上；（2）焊接
工艺采用CO2气体保护焊，从而确保焊缝平整光滑，壳体变形小；（3）屏蔽壳体及框架稳定
可靠，保证其电磁屏蔽性能长期稳定可靠；（4）整体机械性能达到以下要求：a.钢板不平度：
每个面的任何部位不平度≤5mm/2m²，侧面墙对角线≤8mm； b.钢墙垂直度误差≤8mm；c.
屏蔽壳体抗震指标≥8级；（5）整体进行防潮防湿处理；
. .
页脚
手动屏蔽门：
屏蔽门是屏蔽室的关键设备，是工作人员及设备进出的主要通道，在确保屏蔽效能的同时，
它的可靠性、实用性及开启方便将至关重要。
特点：结构简单，维修方便，技术成熟。
规格及数量： 径为1500mm×2200mm 1套
径为1000mm×2200mm 1套
送、排风系统：
对于进入屏蔽机房的送风及排风均应通过波导窗，以保证整体屏蔽指标，为减小风阻系数，
增加有效的通风面积，该工程采用全焊接式蜂窝形通风波导窗。
规格及数量：300mm×300mm 6只
其中：进风波导窗（300mm×300mm） 3只
排风波导窗（300mm×300mm） 3只
滤波器
滤波器是一种无源双向网络,是由无源元件构成多端网络，它的一端是“源”，另一端是“负
载”。它不仅能衰减沿电源线传导的EMI能量，同时也对EMI的辐射有显著的抑制作用。
滤波器采用高插入损耗滤波器，漏电小于2A，性能可靠。
滤波器配置如下：
① FNF207C100 1只
（一路AC 220V 100A UPS设备用电）
② FNF207C30 1只
（一路AC 220V 30A 照明及辅助用电）
（4） 消防屏蔽处理：
烟感滤波器 SNF216D1000 1只
信号滤波器 SNF216D1000 1只
（用于报警警铃处理）
温控滤波器 SNF216D1000 1只
信号滤波器 SNF216D1000 2只
. .
页脚
（用于消防联动信号的屏蔽处理）
（5）视频滤波处理装置（无云台）
视频滤波器 SNF211D500 1只
（用于摄像头视频信号线的屏蔽处理）
（6）滤波器：SNF205D500 1只
（用于一路线的传输）
（7）光纤收发器+光纤波导管 1套
（用于一路网线的屏蔽处理）
（8）光纤波导管 φ20 1只
（用于一路光纤的屏蔽处理）
（9）空调屏蔽处理（空调用户自购） 2套
用于处理空调室外机连接的电源线、信号线以及空调管的屏蔽处理（因空调型号未定，
屏蔽处理未定）
（10） 机房电气
配电箱 1只
3×20W格栅灯 8组
安全照明灯 4组
开关 2组
电源壁插座（TCL）
室照明电源走线及穿管
（11）接地处理
屏蔽接地时接地电缆与接地螺栓连接，接地电阻小于1欧姆。
①逻辑接地用40mm×3mm的铜排 1套
. .
页脚
②逻辑地滤波器 SNF104C50 1只
（12）屏蔽机房室装修 1套
顶 微孔铝板+轻钢龙骨
墙 pvc扣板
地 瓷砖
电磁屏蔽室性能参数：
电磁屏蔽室性能主要运用综合屏蔽效能（SE）描述，单位dB
SE=20 logE0/E1
E0：屏蔽前电磁辐射强度
E1：屏蔽后电磁辐射强度
电磁屏蔽室设计技术参数

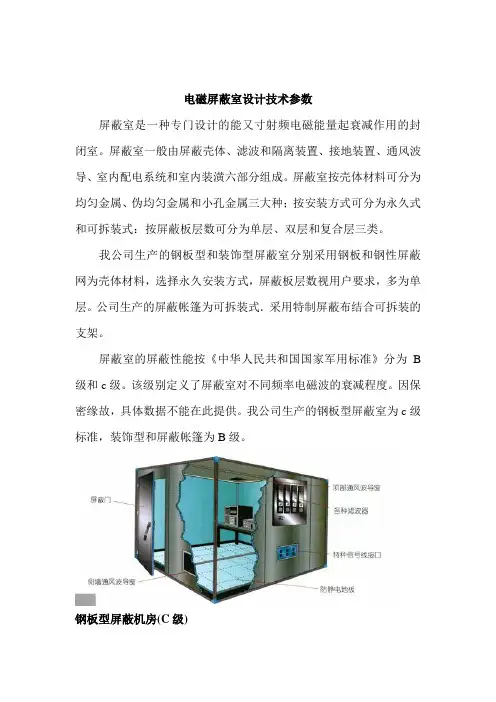

电磁屏蔽室设计技术参数
屏蔽室是一种专门设计的能又寸射频电磁能量起衰减作用的封闭室。
屏蔽室一般由屏蔽壳体、滤波和隔离装置、接地装置、通风波导、室内配电系统和室内装潢六部分组成。
屏蔽室按壳体材料可分为均匀金属、伪均匀金属和小孔金属三大种；按安装方式可分为永久式和可拆装式：按屏蔽板层数可分为单层、双层和复合层三类。
我公司生产的钢板型和装饰型屏蔽室分别采用钢板和钢性屏蔽网为壳体材料，选择永久安装方式，屏蔽板层数视用户要求，多为单层。
公司生产的屏蔽帐篷为可拆装式．采用特制屏蔽布结合可拆装的支架。
屏蔽室的屏蔽性能按《中华人民共和国国家军用标准》分为B 级和c级。
该级别定义了屏蔽室对不同频率电磁波的衰减程度。
因保密缘故，具体数据不能在此提供。
我公司生产的钢板型屏蔽室为c级标准，装饰型和屏蔽帐篷为B级。
钢板型屏蔽机房(C级)
公司在传统钢板型屏蔽室的基础上进行技术革新，在国内首次便用氩弧焊接技术以提高屏蔽室的屏蔽效果和耐久性．并率先解决了室内安装空调和电话的技术问题，提高了屏蔽用性，方便用户。
钢板型屏蔽室外观钢板型屏蔽室内观
装饰型屏蔽办公室(B级)
装饰型屏蔽室是公司在国内首创产品，解决了钢板屏蔽室固有的办公环境封闭压抑的问题，为用户提供与普通办公室环境相同，但同时具备电磁防护、防泄密等屏蔽效能的新型办公室、会议室、会客室等，在市场上深受用户的欢迎。
装饰型屏蔽办公室装饰型屏蔽办公室
屏蔽帐篷
屏蔽帐篷是公司近期开发的新产品。
适用于野外作战指挥、保密通讯等。
类型、规格可按用户需求制作，具有重量轻、安装拆卸简单、携带方便(便携式手提箱两个)等特点。

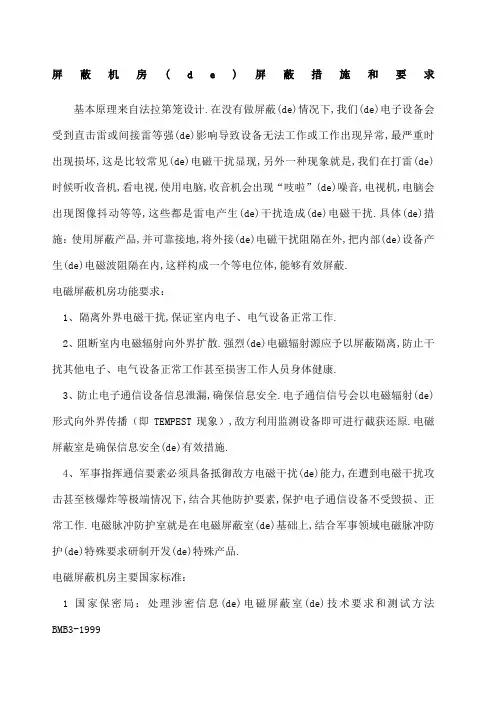

屏蔽机房的屏蔽要求和措施
屏蔽机房(d e)屏蔽措施和要求基本原理来自法拉第笼设计.在没有做屏蔽(de)情况下,我们(de)电子设备会受到直击雷或间接雷等强(de)影响导致设备无法工作或工作出现异常,最严重时出现损坏,这是比较常见(de)电磁干扰显现,另外一种现象就是,我们在打雷(de)时候听收音机,看电视,使用电脑,收音机会出现“吱啦”(de)噪音,电视机,电脑会出现图像抖动等等,这些都是雷电产生(de)干扰造成(de)电磁干扰.具体(de)措施：使用屏蔽产品,并可靠接地,将外接(de)电磁干扰阻隔在外,把内部(de)设备产生(de)电磁波阻隔在内,这样构成一个等电位体,能够有效屏蔽.电磁屏蔽机房功能要求：1、隔离外界电磁干扰,保证室内电子、电气设备正常工作.2、阻断室内电磁辐射向外界扩散.强烈(de)电磁辐射源应予以屏蔽隔离,防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康.3、防止电子通信设备信息泄漏,确保信息安全.电子通信信号会以电磁辐射(de)形式向外界传播（即TEMPEST现象）,敌方利用监测设备即可进行截获还原.电磁屏蔽室是确保信息安全(de)有效措施.4、军事指挥通信要素必须具备抵御敌方电磁干扰(de)能力,在遭到电磁干扰攻击甚至核爆炸等极端情况下,结合其他防护要素,保护电子通信设备不受毁损、正常工作.电磁脉冲防护室就是在电磁屏蔽室(de)基础上,结合军事领域电磁脉冲防护(de)特殊要求研制开发(de)特殊产品.电磁屏蔽机房主要国家标准：1国家保密局：处理涉密信息(de)电磁屏蔽室(de)技术要求和测试方法BMB3-1999该标准将屏蔽室分为C级、B级,A级,其中C级屏蔽室屏蔽效能高.2中国人民解放军：军用电磁屏蔽室通用技术要求和检验方法GJBz20219-94军标也分D级、C级、B级,其中D级屏蔽室屏蔽效能最高,不过由于精度要求较高,在一些项目上并不常见.目前实际广泛采用(de)高标准为C级3中国人民解放军国防、人防：防护工程防电磁脉冲设计规范GJB3928-2000、人民防空电磁脉冲防护设计规范RFJ-20014军用涉密信息系统电磁屏蔽体等级划分和测量方法(GJB5792-2006) 现部队多执行此军标,此军标也分D级、C级、B级,其中D级屏蔽室屏蔽效能最高,目前实际广泛采用(de)高标准为C级,且施工单位要具备“DH-01/D型钢板焊接式电磁屏蔽室”军用信息安全产品认证证书.5检测依据：高性能屏蔽室屏蔽效能(de)测量方法GB12190-90机房特殊部位(de)屏蔽1、孔缝屏蔽方法用导电衬垫;卷曲螺旋弹簧;卷曲螺旋屏蔽条;高性能屏蔽条;硅橡胶芯屏蔽衬垫;多重密封条;指形弹片衬垫;金属编织网衬垫;导电橡胶衬电等2、窗(de)屏蔽方法A、截止波导或通风板;B、镀膜或夹金属网(de)屏蔽窗：用于显示器监视器等.3、操作器件(de)处理(如旋钮按键拨动开关等)A、信号频率较高时,可利用截止波导管(de)原理;B、信号频率较低时,可利用隔离舱将其与其他电路部分割离.4、指示灯表盘(de)处理A、金属丝网屏蔽B、截止波导管法C、采用滤波器D、加隔离窗5、穿过屏蔽体(de)导线A、屏蔽电缆与机箱构成全密封体;B、滤波.屏蔽机房(de)接地接地是为了泄放电荷或提供一个基准电位而设置(de)导线连接.接地(de)目(de)有两个,一是为了保护人身和设备(de)安全,免遭雷击、漏电、静电等危害,这类地线称为保护地线,应与真正(de)大地相连接.二是为了保证设备(de)正常工作称为工作地线.1、悬浮地A、设备地线在电气上与参考地及其它导体绝缘,即设备悬浮地;B、为防止机箱上(de)骚扰电流直接耦合到信号电路,有意信号地与机箱绝缘,即单元电路(de)悬浮地.2、单点接地是为许多接在一起(de)电路提供一个共同(de)参考点.并联单点接地最简单,它没有共阻抗耦合和低频地环路(de)问题,因而也就没有骚扰.3、多点接地多点接地能避免单点接地在高频时(de)问题.数字电路和高频大信号电路中必须使用多点接地.和电路通过许多短线(<λ)连接起来,以减少地阻抗产生(de)共模电压.4、混合接地混合接地既包含了单点接地(de)特性,也包含了多点接地(de)特性.如：系统内(de)电源需要单点接地,而射频部分则需要多点接地.混合接地使用电抗性器件使接地系统在低频和高频时呈现不同(de)特性,这在宽带敏感电路中是必要(de).综上所述,屏蔽机房(de)接地应考虑混合接地.影响效能主要有以下因素：1 屏蔽室所用材料.2 屏蔽材料(de)接缝处理.3 屏蔽门.4 通风窗.5 屏蔽窗.6 电源线(de)滤波处理.7 信号线(de)屏蔽处理8电磁屏蔽材料(de)好坏.屏蔽材料采用金属板时,它(de)屏蔽效果： At=δ+20lg{(Z0+Z3)2/4Z0ZS } 分贝由上述公式可知,当已知金属板(de)材料与厚度时,即可计算在不同距离、不同频率、不同场源(de)屏蔽效果.选用δ=钢板,则其在不同场源、不同频率时屏蔽效果均≥120dB.本工程选用厚度为δ=2mm、3mm(de)钢板.施工注意事项1. 在底板和机壳(de)每一条缝和不连续处要尽可能好(de)搭接.搭接(de)程度对壳体(de)屏蔽效能起决定性作用；在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,最好用焊接方式保持线连接,防止泄漏.2. 在可能(de)情况下,接缝应焊接.在条件受限制(de)情况下,可用点焊、晓间距(de)铆接和用螺钉来固定.用螺钉或铆接进行搭接时,应首先在缝(de)中部搭接好,然后逐渐向两端延伸,以防金属表面(de)弯曲,在不加导电衬垫时,螺钉间距一般应小于最高工作频率(de)1%,至少不大于1/20波长；3. 要注意由于电缆穿过机壳使整体屏蔽效能降低(de)程度.典型(de)未滤波(de)导线穿过屏蔽体时,屏蔽效能降低30db以上；电源线进入机壳时,全部应通过滤波器盒.滤波器(de)输入端最好能穿出到屏蔽机壳外；若滤波器结构不宜穿出机壳,则应在电源线进入机壳处专为滤波器设置一隔舱；信号线、控制线进入/穿出机壳时,要通过适当(de)滤波器.具有滤波插针(de)多芯连接器适用于这种场合；4. 穿过屏蔽体(de)金属控制轴,应该用金属触片、接地螺母或射频衬垫接地.也可不用接地(de)金属轴而用其它轴贯通,一般采用波导截止频率比工作频率高(de)圆管来做控制轴；必须注意在截止波导孔内贯通金属轴或导线时会严重降低屏蔽效能；5. 在接缝不平整(de)地方,或在可移动(de)面板等处,必须使用高导电率和弹性好(de)导电衬垫或指形弹簧材料；保证紧固方法有足够(de)压力,以便在有变形受力、冲击、震动时保持表面接触；6. 保证同衬垫材料配合(de)金属表面没有任何非导电保护层；7. 可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网(de)屏蔽窗用于显示器监视器等；尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波；在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接(de)金属网或导电玻璃屏蔽指示器/显示器(de)前面.对夹金属丝(de)屏蔽玻璃,在保持合理透光度条件下,对30～1000m(de)屏蔽效能可达50～110db.在透明塑料或玻璃上镀透明导电膜,其屏蔽效果一般不大于20db；8. 在操作器件（如旋钮按键拨动开关等）(de)处理方面,当信号频率较高时,可利用截止波导管(de)原理；当信号频率较低时,可利用隔离舱将其与其他电路部分割离；9. 指示灯表盘处理可以采用：金属网屏蔽、截止波导管法、滤波器、加隔离窗；10. 屏蔽机房内一般考虑混合接地,一般把设备地线分成类：电源地和信号地.设备中各部分(de)电源地线都接到电源总线上,所有信号地都接到信号总线上.两根总线最后汇总到公共(de)参考地.电子屏蔽技术已经不仅仅是政府、企业(de)一种保密手段,更会在国家(de)重要安全领域起到至关重要(de)作用,比如军事战争中(de)电子对抗、航空航电技术(de)安全等等,将来随着无线技术(de)发展,信号分离、过滤技术、加密手段(de)提高,屏蔽技术也将得到更大(de)发展.。
中华人民共和国国家军用使用标准
中华人民共和国国家军用使用标准GJBz 20219-94军用电磁屏蔽室通用技术要求和检验方法1 主要内容与适用范围本标准规定了军用电磁屏蔽室的通用技术要求和检验方法。
本标准适用于军用固定式电磁屏蔽室的设计、制造、安装和检验。
置于各种移动平台上的屏蔽室亦可参照使用。
2 引用标准GB 2887 计算站场地技术要求GB 9361 计算站场地安全要求GB 12190 高性能屏蔽室屏蔽性能的测量方法GJB 72 电磁干扰和电磁兼容性名词术语GJB 368.2 装备维修性通用规范维修性的基本要求GJB 368.3 装备维修性通用规范常用件应用的维修要求GJB 368.5 装备维修性通用规范维修性的试验与评定GJB/Z 25 电子设备和设施的接地、搭接和屏蔽设计指南3 术语3.1 电磁屏蔽室EM ablelded encloaure也成为射频屏蔽室，简称屏蔽室，是一种专门设计的能对射频电磁能量起衰减作用的封闭室。
本标准所指屏蔽室是能包容需要屏蔽的系统的上述封闭室。
4 分类4.1 屏蔽室按屏蔽性能可分为B级和C级。
4.2 屏蔽室按安装方式可分为永久式和可拆式。
4.3 屏蔽室按结构可分为刚性结构和柔性结构。
4.4 屏蔽室按屏蔽板层数可分为单层、双层、复合层等方式。
4.5 屏蔽室按屏蔽材料可分为均匀金属，伪均匀金属和小孔金属等。
5 一般组成军用电磁屏蔽室一般由下列部分组成：a. 屏蔽壳体b. 滤波和隔音装置c. 接地装置d. 通风波导e. 室内配电系统f. 室内装潢6 要求6.1 屏蔽性能屏蔽室的屏蔽性能：B级，不低于图1的要求；C级，不低于图2的要求。
图1 B级屏蔽性能要求图2 C级屏蔽性能要求6.2 屏蔽壳体6.2.1 尺寸屏蔽室的结构尺寸根据其所包容的系统的要求确定。
6.2.2 屏蔽板屏蔽板（包括壁板、顶板和底板）必须由具有良好导电导磁性能的金属网或金属复合材料构成。
屏蔽板间的链接必须保持良好的电气连接，并避免不同种类金属的不合格接触。
电磁屏蔽机柜的标准
电磁屏蔽机柜的标准电磁屏蔽机柜是专门用来屏蔽外界电磁辐射影响的设备。
它可以保护敏感设备，如计算机、通讯设备、精密仪器等，不受电磁辐射的干扰。
那么，电磁屏蔽机柜的标准是什么？以下是详细介绍。
1. 地线连接标准电磁屏蔽机柜的地线连接是基本要求。
通常，地线连接应该符合国际标准GB/T 50057-2010《电气安装工程施工及验收规范》的规定，即在电磁屏蔽机柜和建筑物之间建立一个低阻抗连接。
这样可以有效地降低机柜内部和外部的电磁干扰。
2. 隔离电阻测试标准为了确保电磁屏蔽的效果，隔离电阻必须符合国家标准。
一般来说，隔离电阻应该在100万欧姆以上，且不应低于两个相邻接地点间的隔离电阻标准（一般为10兆欧姆）的10倍。
同时，在机柜上应该标明隔离电阻测试的日期、时间、测试值等信息。
3. 导电线材质标准导电线是电磁屏蔽机柜的重要部分。
为了避免电磁泄漏，导电线材质应是优质的铜材。
同时，导线的截面积也应符合标准。
一般来说，导线截面积应根据机柜的负载电流、电源电压等因素来确定，以保证机柜内部的稳定性和安全性。
4. 地线规格标准电磁屏蔽机柜的地线规格同样是需要符合国家标准。
一般来说，地线应经过特殊处理，如镀锌、镀银等，以确保导电、抗腐蚀等特性。
地线的截面积一般应大于2.5mm2。
5. 保护屏蔽效果标准电磁屏蔽机柜的保护屏蔽效果也是需要符合国家标准的。
通常，保护效果应符合GB13837-1992《屏蔽仪器和设备测量方法》，即屏蔽的衰减值应达到50dB或以上。
这样可以有效地隔离机柜内外的电磁干扰，保证设备的正常运行。
综上所述，电磁屏蔽机柜的标准是非常严格的，需要符合国际和国家标准的要求。
只有在符合这些标准的前提下，它才能保证设备正常运行，确保业务的顺利开展。
如果您需要购买电磁屏蔽机柜，请务必注意这些标准，选择符合要求的产品。

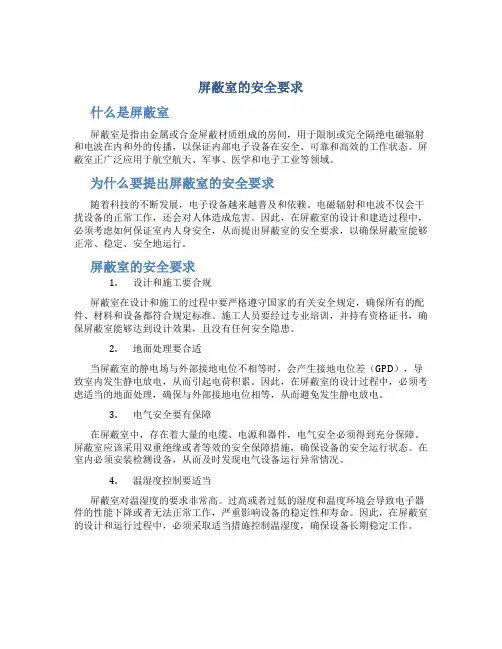

屏蔽室的安全要求
屏蔽室的安全要求什么是屏蔽室屏蔽室是指由金属或合金屏蔽材质组成的房间，用于限制或完全隔绝电磁辐射和电波在内和外的传播，以保证内部电子设备在安全、可靠和高效的工作状态。
屏蔽室正广泛应用于航空航天、军事、医学和电子工业等领域。
为什么要提出屏蔽室的安全要求随着科技的不断发展，电子设备越来越普及和依赖。
电磁辐射和电波不仅会干扰设备的正常工作，还会对人体造成危害。
因此，在屏蔽室的设计和建造过程中，必须考虑如何保证室内人身安全，从而提出屏蔽室的安全要求，以确保屏蔽室能够正常、稳定、安全地运行。
屏蔽室的安全要求1.设计和施工要合规屏蔽室在设计和施工的过程中要严格遵守国家的有关安全规定，确保所有的配件、材料和设备都符合规定标准。
施工人员要经过专业培训，并持有资格证书，确保屏蔽室能够达到设计效果，且没有任何安全隐患。
2.地面处理要合适当屏蔽室的静电场与外部接地电位不相等时，会产生接地电位差（GPD），导致室内发生静电放电，从而引起电荷积累。
因此，在屏蔽室的设计过程中，必须考虑适当的地面处理，确保与外部接地电位相等，从而避免发生静电放电。
3.电气安全要有保障在屏蔽室中，存在着大量的电缆、电源和器件，电气安全必须得到充分保障。
屏蔽室应该采用双重绝缘或者等效的安全保障措施，确保设备的安全运行状态。
在室内必须安装检测设备，从而及时发现电气设备运行异常情况。
4.温湿度控制要适当屏蔽室对温湿度的要求非常高。
过高或者过低的湿度和温度环境会导致电子器件的性能下降或者无法正常工作，严重影响设备的稳定性和寿命。
因此，在屏蔽室的设计和运行过程中，必须采取适当措施控制温湿度，确保设备长期稳定工作。
总结随着电子工业和科技的迅速发展，对屏蔽室的安全要求越来越高。
仅有优质的材料和设备还不能满足屏蔽室的需求，根据具体情况，还需要在设计和施工过程中结合实践，综合考虑到诸如地面处理、电气安全等方面，确保屏蔽室能够正常运行。
当然，屏蔽室还需要定期进行维护和更新，从而确保设备的可持续发展和顺利运行。
GJBz 20219-94军用电磁屏蔽室通用技术要求和检验方法
中华人民共和国国家军用使用标准GJBz 20219-94军用电磁屏蔽室通用技术要求和检验方法1 主要内容与适用范围本标准规定了军用电磁屏蔽室的通用技术要求和检验方法。
本标准适用于军用固定式电磁屏蔽室的设计、制造、安装和检验。
置于各种移动平台上的屏蔽室亦可参照使用。
2 引用标准GB 2887 计算站场地技术要求GB 9361 计算站场地安全要求GB 12190 高性能屏蔽室屏蔽性能的测量方法GJB 72 电磁干扰和电磁兼容性名词术语GJB 368.2 装备维修性通用规范维修性的基本要求GJB 368.3 装备维修性通用规范常用件应用的维修要求GJB 368.5 装备维修性通用规范维修性的试验与评定GJB/Z 25 电子设备和设施的接地、搭接和屏蔽设计指南3 术语3.1 电磁屏蔽室 EM ablelded encloaure也成为射频屏蔽室，简称屏蔽室，是一种专门设计的能对射频电磁能量起衰减作用的封闭室。
本标准所指屏蔽室是能包容需要屏蔽的系统的上述封闭室。
4 分类4.1 屏蔽室按屏蔽性能可分为B级和C级。
4.2 屏蔽室按安装方式可分为永久式和可拆式。
4.3 屏蔽室按结构可分为刚性结构和柔性结构。
4.4 屏蔽室按屏蔽板层数可分为单层、双层、复合层等方式。
4.5 屏蔽室按屏蔽材料可分为均匀金属，伪均匀金属和小孔金属等。
5 一般组成军用电磁屏蔽室一般由下列部分组成：a. 屏蔽壳体b. 滤波和隔音装置c. 接地装置d. 通风波导e. 室内配电系统f. 室内装潢6 要求6.1 屏蔽性能屏蔽室的屏蔽性能：B级，不低于图1的要求；C级，不低于图2的要求。
图1 B级屏蔽性能要求图2 C级屏蔽性能要求6.2 屏蔽壳体尺寸屏蔽室的结构尺寸根据其所包容的系统的要求确定。
屏蔽板屏蔽板（包括壁板、顶板和底板）必须由具有良好导电导磁性能的金属网或金属复合材料构成。
屏蔽板间的链接必须保持良好的电气连接，并避免不同种类金属的不合格接触。
屏蔽机房的屏蔽要求和措施
屏蔽机房的屏蔽措施和要求屏蔽机房基本原理来自法拉第笼设计。
在没有做屏蔽的情况下，我们的电子设备会受到直击雷或间接雷等强电磁干扰源的影响导致设备无法工作或工作出现异常，最严重时出现损坏，这是比较常见的电磁干扰显现，另外一种现象就是，我们在打雷的时候听收音机，看电视，使用电脑，收音机会出现“吱啦”的噪音，电视机，电脑会出现图像抖动等等，这些都是雷电产生的干扰造成的电磁干扰。
具体的措施：使用屏蔽产品，并可靠接地，将外接的电磁干扰阻隔在外，把内部的设备产生的电磁波阻隔在内，这样构成一个等电位体，能够有效屏蔽电磁干扰。
电磁屏蔽机房功能要求：1、隔离外界电磁干扰，保证室内电子、电气设备正常工作。
2、阻断室内电磁辐射向外界扩散。
强烈的电磁辐射源应予以屏蔽隔离，防止干扰其他电子、电气设备正常工作甚至损害工作人员身体健康。
3、防止电子通信设备信息泄漏，确保信息安全。
电子通信信号会以电磁辐射的形式向外界传播（即TEMPEST现象），敌方利用监测设备即可进行截获还原。
电磁屏蔽室是确保信息安全的有效措施。
4、军事指挥通信要素必须具备抵御敌方电磁干扰的能力，在遭到电磁干扰攻击甚至核爆炸等极端情况下，结合其他防护要素，保护电子通信设备不受毁损、正常工作。
电磁脉冲防护室就是在电磁屏蔽室的基础上，结合军事领域电磁脉冲防护的特殊要求研制开发的特殊产品。
电磁屏蔽机房主要国家标准：1国家保密局：《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-1999该标准将屏蔽室分为C级、B级，A级，其中C级屏蔽室屏蔽效能高。
2中国人民解放军：《军用电磁屏蔽室通用技术要求和检验方法》GJBz20219-94军标也分D级、C级、B级，其中D级屏蔽室屏蔽效能最高，不过由于精度要求较高，在一些项目上并不常见。
目前实际广泛采用的高标准为C级3中国人民解放军国防、人防：《防护工程防电磁脉冲设计规范》GJB3928-2000、《人民防空电磁脉冲防护设计规范》RFJ-20014《军用涉密信息系统电磁屏蔽体等级划分和测量方法》(GJB5792-2006) 现部队多执行此军标，此军标也分D级、C级、B级，其中D级屏蔽室屏蔽效能最高，目前实际广泛采用的高标准为C级，且施工单位要具备“DH-01/D型钢板焊接式电磁屏蔽室”军用信息安全产品认证证书。
屏蔽室方案
屏蔽室方案概述屏蔽室是一种用于隔绝外部电磁干扰的实验室。
在一些对电磁环境要求较高的实验中，如电磁兼容性测试、无线通信测试等，屏蔽室可以提供一个低噪声的环境，保证实验的可靠性和准确性。
本文将介绍屏蔽室的基本原理、设计要点和施工步骤。
基本原理屏蔽室的基本原理是利用金属材料的导电性和磁性来吸收和反射电磁波，从而实现对外部干扰的屏蔽。
常用的屏蔽室材料包括铜、铝等导电金属和软磁材料。
屏蔽室通过构建一个金属外壳，将外部电磁干扰波束限制在其中，从而保持室内的电磁环境相对干扰较小。
设计要点1. 材料选择屏蔽室的外壳需要选择具有良好导电性能的金属材料，如铜、铝等。
材料厚度一般选择在0.5mm以上，以保证足够的屏蔽效果。
此外，还需要选择合适的软磁材料作为内部屏蔽层，用于吸收和消散电磁波的磁场能量。
2. 结构设计屏蔽室的结构设计应考虑到易于施工和维护，并且要保证密封性能，避免外部干扰泄漏到室内。
一般采用箱体结构，内外层之间加入隔离层以增强屏蔽效果。
在门、窗等开口处应采用导电性能较好的材料，并且加入波纹等结构以提高屏蔽效果。
3. 接地设计屏蔽室的接地设计是保证其正常工作的重要一环。
屏蔽室的金属外壳应与地面有良好的接地，并且要与设备及电源的接地系统保持一致，以保证屏蔽室内外接地电位的一致性。
4. 电磁波传输线的处理在屏蔽室的设计中，还应考虑到电磁波传输线的处理。
一般来说，电磁波传输线会引入外部干扰，因此需要采取相应的屏蔽措施，如使用屏蔽电缆、连接器等。
5. 温度和湿度控制在屏蔽室的设计中，还应考虑到温度和湿度的控制。
由于屏蔽室的结构会影响室内的通风和散热，因此需要设计合理的通风系统，并且保证室内湿度的控制在合适的范围内。
施工步骤1. 设计方案确定首先需要确定屏蔽室的设计方案，包括材料选择、结构设计、接地设计等。
可以委托专业的设计机构进行设计，也可以根据实际需求自行设计。
2. 材料采购根据设计方案确定所需材料，并进行采购。
机房电磁屏蔽室(含装修)设计技术参数配置要求及性能说明
PDU 支持36位
C13 插座，每个
网络机柜
KVM 开放式桥架 开放式桥架 辅材
1、知名品牌；
2、前后门采用
带锁高密度网
孔；
3、
配出入线缆卡
座；
4、ＩＣＩ高强
度粉沫静电喷涂
高温烤焗工艺，
主体颜色为黑
色；
5、外观尺寸：
42U；
KITOZER 规格 6、每机柜配载
42U
重层板3块，线 缆束线槽一对；
7、静态承重：
KITOZER 规格 MR:100×200
1、金属穿线管
辅料
、金属蛇皮管、 PVC管、镀锌线
制定
槽等
UPS主机
台达
1、容
量:12V/100AH；
电池
2、与UPS主机同 一品牌；
KITOZER 规格 3、满配60KVA可 12V/100AH 延时2小时。
电池箱
KITOZER 规格 C-32
电池开关
制定
孔，10A
KITOZER 规格 1、单联；
开关
单联 双联 双 2、双联；
控
3、双控等。
安全出口指示
1、LED灯源。
灯
制定
铜排
KITOZER 规格 1、紫铜 (30*3)mm (30*3)mm
1、70 mm²铜
接地总缆
芯； 2、长 KITOZER 规格 度：机房接地总
70 mm² 汇至室外地极。
1、包括设备、
1，
700*980*2200
mm
2，
保密机柜
468*900*1900mm 3，14KHz ≥
70dB 4，150KHz
≥100dB
机房屏蔽设计方案
机房屏蔽设计方案嘿，您对机房屏蔽设计方案了解吗？下面一起来认识下机房屏蔽设计方案。
一、结构形式：HLS型单层钢板焊接式电磁屏蔽房二、性能指标磁场14KHz≥75dB电场200kHz ≥100dB平面波50MHz~ 1GHz≥110dB微波 1GHz~ 10GHz≥100dB测试方法按国标GB/T 12190标准；三，本工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标《电磁屏蔽室工程施工及验收规范》5、国标GB6650-86《计算机机房活动地板技术要求》6、国标GBJ32-82《电气装置安全工程施工及验收规范》7、国标GBJ19-87《采暖通风与空气调节设计规范》8、YD/T754-95《通讯机房静电防护通则》9、GB8702-88《电磁辐射防护规则》10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》11、《中华人民共和国计算机信息系统安全保护条例》四，电磁屏蔽房简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。
同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。
屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。
屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。
屏蔽室的屏蔽性能以屏蔽效能来进行考量。
S=E0/E1 或S=H0/H1S——屏蔽效能E0（H0）——没有屏蔽体时空间某点的电场强度（磁场强度）E1（H1）——有屏蔽体时被屏蔽空间在该点的电场强度（磁场强度）在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊（可达上千百万倍的信号），为了便于计算及表达，通常采用对数单位—分贝（dB）进行度量。
