电子时钟设计及程序
^ 电子时钟设计
简介 该设计主要由单片机AT89C51和液晶显示器组成，实现常用的实时电子钟功能。利用可编程芯片AT89C51强大的功能，我们了实现日历功能、时钟功能。该时钟使用液晶显示器作为显示模块，使用3个弹性小按键作为输入模块，调节年、月、日、星期、时、分、秒。
一．方案比较与论证 根据设计要求，该时钟系统可分输入部分、处理部分和显示数据部分。其中输入部分是键盘输入数据调整要显示的内容，处理部分单片机接收并通过算法处理键盘输入的信息变成显示模块所能接受的信息，显示部分是用来实时显示处理部分处理后的数据。
输入模块我们选用三个独立弹性小按键来实现，选用矩阵式键盘则太浪费资 处理模块我们选用了STC公司的STC89C52芯片来，与Atmel公司生产的AT89S52一样，也是40脚双列直插式封装，这里芯片对刚学单片机的人来说容易入手，其功能也很强大，用来实现一个电子钟完全足够了。 显示部分我们可有两种选择：数码管和1602液晶显示器。实现一个电子钟若用数码管则需6个，所占空间相对大了些，而且我们还要实现日历的功能，需要更多的数码管，所点空间翻倍，而且还会造成单片机I/O引脚滥用甚至不够用，用液晶显示器来实现则方便得多，界面也相对友好，但液晶显示器有个缺点就是价格比较贵。因此我们最终选择了1602液晶显示器。另处独立弹性小按键具有价格便宜、容易获得、容易控制等特点。
二．系统理论分析、计算与电路仿真 — 1、定时器与中断原理
电子钟主要是利用单片机的定时器/计数器和中断来实现。定时器实际是加1计数器，单片机每运行一个机器周期定时器就自动加1，当计到所定的数N时，
@ 输入模块
处理模块 显示模块 单片机就产生一次中断，停下所做的工作，转而去执行中断服务程序。单片机每个机器周期等于外部晶振的12个振荡周期，当外部晶振是12MHz时，则每个机器周期的时间是 Tcy = 12×1/12=1µm （2-1） 定数器设为N时，即每计到N时产生一次中断，而一次中断的时间为： t = N×Tcyµm (2-2) 当产生X（x根据N来设置，两者之积为1000000）次中断后我就知道过了1s，再通过液晶显示出来，这样就达到了让液晶每隔一秒跳一下的目的了。
; 2、proteus仿真结果
3、液晶部分 图4-3 液晶1、2端口分别是工作电源的负、正极，15、16是液晶背光灯电源正负极，R4起限流作用，避免电流过大烧坏背光灯。第3端口还可接一电位器，调节液晶显示对比度。无标号的8个端口是数据端，通过一上拉电阻接到单片机的 P0口。 ） 三．系统的软件设计（如必要，含有流程图）
1、程序流程图 流程图中的X表示液晶中秒、分、时、星期、年、月、日中的任一个。
图5-1 主程序流程图 图5-2 扫描键盘的子程序流程
四．系统测试及结果 测试结果总的来说很满意，比预计的还要好。但由于中断函数中代码较长，故存在一定程度的误差，用秒表测试大约为每5分钟慢了一秒，这个问题是用单片机定时器来数时所无法解决的，中断函数必定会较长，处理这一函数会花费一定的时间这就无法做到让时钟走得很精确。解决方法是用一时钟芯片来实现，由于时钟芯片不好买又比较贵（新的20几块一片），暂时就不考虑了，有机会再尝试。
\
1． 源程序 //主函数放在最后面 #include <>
初始化 结束 扫描键盘是否被按下的同时定时器是否到1秒
往液晶送新数据 Y
—
开始 不掉电
掉电
按键2被按下 X闪烁
按键4被按下 按键3被按下 ！ X加1 按2直到X不闪烁 Y N % 液晶X闪烁 Y N #define uchar unsigned char #define uint unsigned int sbit rs=P2^4;//定义液晶数据命令选择端 sbit lcden=P2^5;//液晶使能端 ） sbit s1=P2^0;//按键1
sbit s2=P2^1;//按键2 sbit s3=P2^2;//按键3
uchar count,s1num; char shi,fen,miao;//时、分、秒 char year,month,day,week;//年月日星期
* void delay(uint x)//延时子程序
{
uint j,k; for(j=x;j>0;j--) for(k=110;k>0;k--); }
- //----液晶写命令功能---
void write_com(uchar com) { rs=0; lcden=0; P0=com; delay(5); lcden=1; [ delay(5);
lcden=0; }
//---液晶写数据功能----- void write_date(uchar date) { rs=1; ( lcden=0;
P0=date; delay(5); lcden=1; delay(5); lcden=0; } //----------写入时、分、秒-------- ` void write_sfm(uchar add,uchar date)
{ uchar shi,ge; shi=date/10; ge=date%10; write_com(0x80+0x40+add); write_date(0x30+shi); write_date(0x30+ge); ) }
//--------写入年、月、日----------- void write_nyr(uchar add,uchar date) { uchar shi,ge; shi=date/10; ge=date%10; | write_com(0x80+add);
write_date(0x30+shi); write_date(0x30+ge); } //--------------写入星期X--------------- void write_week(uchar we) { write_com(0x80+12); 】 switch(we)
{ case 1: write_date('M');delay(5); write_date('O');delay(5); write_date('N'); break; case 2: write_date('T');delay(5); write_date('U');delay(5); { write_date('E');
break; case 3: write_date('W');delay(5); write_date('E');delay(5); write_date('D'); break; case 4: write_date('T');delay(5); write_date('H');delay(5); ， write_date('U');
break; case 5: write_date('F');delay(5); write_date('R');delay(5); write_date('I'); break; case 6: write_date('S');delay(5); write_date('A');delay(5); & write_date('T');
break; case 7: write_date('S');delay(5); write_date('U');delay(5); write_date('N'); break; } } ) //-----实现初始化功能-------
void init() { lcden=0; shi=1; fen=1; miao=1; day=1; $ month=1;
year=1; week=1; count=0; s1num=0; write_com(0x38); write_com(0x0c); write_com(0x06); ( write_com(0x01); write_com(0x80+1); write_date('2');
write_com(0x80+2); write_date('0');
write_com(0x80+5); 【 write_date('-');
write_com(0x80+8); write_date('-');
write_nyr(9,day); write_nyr(6,month); write_nyr(3,year); ： write_week(week);
write_com(0x80+0x40+6); write_date(':');
write_com(0x80+0x40+9); write_date(':');
？ write_sfm(10,miao);
write_sfm(7,fen); write_sfm(4,shi); TMOD=0x01; TH0=(65536-50000)/256; TL0=(65536-50000)%256; EA=1; ET0=1; [ TR0=1;
} // --------------键盘扫描功能---------------- void keyscan() { if(s1==0)//键盘1是否被按下 { delay(5);//如果检测到键盘被按下，延时约 [
8086数字电子钟的设计 附程序代码
附件3课程设计(综合实验)报告( 2011 -- 2012 年度第 1 学期)名称：硬件课程与实践题目：8086数字电子钟的设计院系：班级：学号：学生姓名：指导教师：设计周数：2周成绩：日期：2011年09月01日一、课程设计的目的与要求1. 综合运用学过的相关软、硬件知识，利用伟福LAB6000实验设备，设计具有实用功能的电子钟，实现电子时钟的准确运行、校时等功能。
2．熟悉伟福LAB6000的功能，掌握数码管设计和键盘设计的要领及相关技术，能够利用实验设备实现电子钟系统的设计。
3．提高自己的硬件设计分析能力，同时培养软硬结合的系统设计思维，从而提高设计系统的可行性和准确性。
二、课程设计正文A.设计题目：8086数字电子钟的设计：1.设计并完成LED七段数码管数字钟电路。
2.数字钟显示格式为：HH：MM：SS。
3.具有通过键盘能够调整时、分、秒及设置闹铃的功能。
4.具有暂停时间及复位功能。
B.设计方案本设计采用LAB6000伟福仿真实验箱，利用4MHz脉冲信号源和多级分频电路产生脉冲信号，4MHz脉冲信号经过F/64分频后得到62.5KHz脉冲信号，将脉冲信号传递给8253定时器，定时器每0.000016秒中断一次，在中断服务程序中对中断次数进行计数，0.000016秒计数62500次就是1秒，然后在中断服务程序中对秒计数得到分和小时值并判断闹铃是否到时。
编写键盘扫描和LED显示程序完成设置时间、定闹铃及数码管显示功能。
C.硬件原理1.七段数码管显示和键盘扫描显示图１.１七段数码管图1.2伟福实验台六位LED的电路图及寻址空间实验箱提供了6位八段数码LED显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。
将KEY/LED CS接到CS0上，则实验箱中八位段码输出地址为08004H，位码输出地址为08002H。
实验箱提供了一个6×4的小键盘，将KEY/LED CS信号接到CS0上，则列扫描地址为08002H，行码地址为08001H。
单片机课程设计报告--电子时钟(2021整理)
一、设计内容该课程设计是利用MCS-51单片机内部的定时／计数器、中断系统、以及行列键盘和LED显示器等部件，设计一个单片机电子时钟。
设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。
二、电子时钟设计思想：用定时／计数器T0，工作于定时，采用方式1，对12MHZ的系统时钟进行定时计数，初值设为XXYY〔自己计算〕。
形成定时时间为50ms。
用片内RAM的7BH单元对50ms 计数，计20次产生秒计数器78H单元加1，秒计数器加到60那么分计数器79H单元加1，分计数器加到60那么时计数器7AH单元加1，时计数器加到24那么时计数器清0。
然后把秒、分、时计数器分成十位和个位放到8个数码管的显示缓冲区，通过数码管显示出来。
显示格式为小时十位、小时个位---分十位、分个位---秒十位、秒个位。
在处理过程中加上了按键判断程序，能对按键处理。
三、MCS-51单片机系统简介单片机应用系统由硬件系统和软件系统两局部组成。
硬件系统是指单片机以及扩展的存储器、I\O接口、外围扩展的功能芯片以及接口电路。
软件系统包括监控程序和各种应用程序。
在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。
与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和I\O接口，使单片机应用系统能够运行。
在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。
在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。
配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个LED 指示灯就可以进行处理了。
在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。
显示器可以是LED指示灯，也可以是LED数码管，也可以是LCD显示器，还可以使用CRT显示器。
基于51的电子闹钟设计报告（附原理图、PCB图、程序）
基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。
单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。
该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。
STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。
单片机汇编语言电子时钟设计
单片机汇编语言电子时钟设计随着科技的快速发展，单片机技术已经成为了现代电子工程中不可或缺的一部分。
使用单片机设计电子时钟，可以通过编程语言对单片机进行控制，从而实现精确的时间显示和时间控制。
本文将介绍一种基于单片机汇编语言的电子时钟设计方案。
一、设计原理电子时钟是一种以数字形式显示时间的装置，它通常由单片机、显示模块、电源模块等组成。
其中，单片机作为核心控制单元，负责处理各种信号和指令，并控制显示模块显示时间。
在这个系统中，单片机的任务包括读取时钟芯片的时间数据、处理按键输入、控制显示模块等。
二、硬件设计1、单片机选择在单片机选择方面，我们选用AT89S52型号的单片机。
该单片机具有低功耗、高性能的特点，内部含有8K字节的Flash存储器和256字节的RAM，同时具有丰富的外设接口，如UART、SPI、I2C等。
2、时钟芯片选择时钟芯片选用DS1302型号，该芯片具有精度高、稳定性好的优点，可以提供年、月、日、时、分、秒等时间信息。
DS1302芯片通过SPI 接口与单片机进行通信。
3、显示模块选择显示模块选用LCD1602型号，该模块具有体积小、功耗低、显示内容丰富的优点，可以同时显示时间、日期和星期几等信息。
LCD1602模块通过并行接口与单片机进行通信。
4、按键模块选择按键模块选用四个独立按键，分别实现小时加、小时减、分钟加、分钟减功能。
按键通过单片机的外部中断引脚与单片机进行通信。
三、软件设计1、程序流程程序流程主要包括以下几个部分：系统初始化、读取DS1302芯片的时间数据、处理按键输入、控制LCD1602模块显示时间等。
具体流程如图1所示。
图1程序流程图2、关键代码实现在程序的关键部分，我们需要实现读取DS1302芯片的时间数据、处理按键输入、控制LCD1602模块显示时间等功能。
下面是一些关键代码的实现：（1）读取DS1302芯片的时间数据：MOV DPTR, #0x68 ; DPTR指向DS1302的空间MOV R7, #0x00 ;设置寄存器R7为0x00，用于读取时间数据MOV A, R7 ;将R7的值存入A寄存器MOVC A, @A+DPTR ;从DS1302中读取一个字节的数据，存入A寄存器中MOV B, A ;将A寄存器的值存入B寄存器，准备送入LCD1602模块中显示本文…（省略其他代码）…… ;处理其他数据和指令SJMP $ ;无限循环，等待下一次中断或指令执行完毕后再次回到此处执行下一轮循环。
电子电路中的时钟与时序设计
电子电路中的时钟与时序设计一、引言电子电路的时钟与时序设计是非常重要的组成部分，它涉及到电路工作的时间同步与控制。
在各种电子设备中，时钟与时序设计可以确保各个电路模块能够在正确的时间进行工作，从而保证整个系统的稳定性和可靠性。
本文将详细介绍时钟与时序设计的基本概念、原理和步骤。
二、时钟与时序设计的基本概念1. 时钟：时钟是电子电路中的一个重要信号源，它提供一个稳定的方波信号，用于同步和控制电路的工作。
2. 时序：时序是指电子电路中信号的时刻和时间顺序关系。
时序设计就是保证各个信号发生的时间和顺序是准确的，以确保电路正常工作。
三、时钟源的设计1. 时钟源的选择：时钟源可以选择晶体振荡器、RC振荡器或PLL锁相环等，根据具体需求选取合适的时钟源。
2. 时钟源的稳定性：时钟源的稳定性是指时钟的频率和占空比的稳定性。
稳定性要求高的电路，需要选用稳定性较好的时钟源。
3. 时钟源的电源干扰：时钟源的电源干扰会对时钟信号造成影响，需要采取一定的干扰抑制措施，如滤波电路、隔离电源等。
四、时序分析1. 时序分析的目的：时序分析的目的是确定各个信号的时刻和时间顺序关系。
2. 时序分析的方法：时序分析可以通过仿真软件进行，在仿真中观察各个信号的波形图，确定信号的时间关系。
也可以通过时序图进行分析，绘制信号的时间关系图。
五、时序优化1. 时序优化的目的：时序优化的目的是缩短电路的延时，提高电路的工作速度。
2. 时序优化方法：时序优化可以通过改变电路结构、引入时钟缓冲器、优化布线等方法实现。
六、时序约束1. 时序约束的目的：时序约束是为了满足电路对时序关系的要求，确保电路能够正常工作。
2. 时序约束的设置：时序约束可以通过软件工具进行设置，根据电路的工作要求，设置各个信号的驱动和到达时间等参数。
七、时序验证1. 时序验证的目的：时序验证是为了验证电路的时序关系是否满足设计要求。
2. 时序验证的方法：时序验证可以通过模拟验证或硬件验证进行。

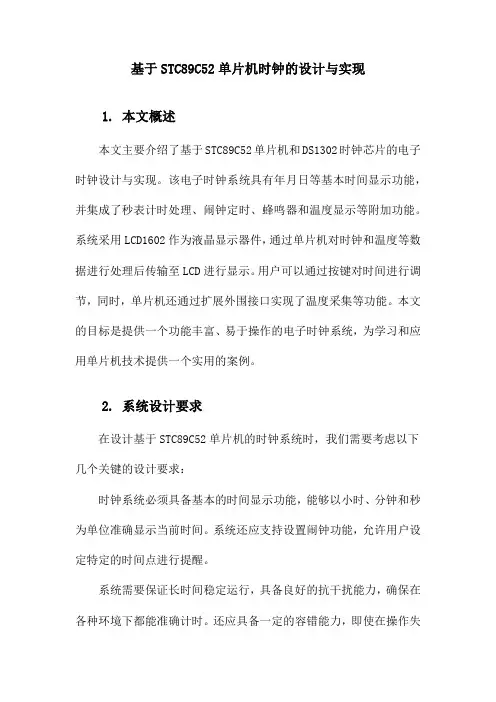

基于STC89C52单片机时钟的设计与实现
基于STC89C52单片机时钟的设计与实现1. 本文概述本文主要介绍了基于STC89C52单片机和DS1302时钟芯片的电子时钟设计与实现。
该电子时钟系统具有年月日等基本时间显示功能，并集成了秒表计时处理、闹钟定时、蜂鸣器和温度显示等附加功能。
系统采用LCD1602作为液晶显示器件，通过单片机对时钟和温度等数据进行处理后传输至LCD进行显示。
用户可以通过按键对时间进行调节，同时，单片机还通过扩展外围接口实现了温度采集等功能。
本文的目标是提供一个功能丰富、易于操作的电子时钟系统，为学习和应用单片机技术提供一个实用的案例。
2. 系统设计要求在设计基于STC89C52单片机的时钟系统时，我们需要考虑以下几个关键的设计要求：时钟系统必须具备基本的时间显示功能，能够以小时、分钟和秒为单位准确显示当前时间。
系统还应支持设置闹钟功能，允许用户设定特定的时间点进行提醒。
系统需要保证长时间稳定运行，具备良好的抗干扰能力，确保在各种环境下都能准确计时。
还应具备一定的容错能力，即使在操作失误或外部干扰的情况下，也能保证系统的正常运行。
用户界面应简洁直观，便于用户快速理解和操作。
时钟的显示部分应清晰可见，即使在光线较暗的环境下也能保持良好的可视性。
同时，设置和调整时间的操作应简单易懂，方便用户进行日常使用。
在设计时钟系统时，应考虑到未来可能的功能扩展，如温度显示、日期显示等。
系统的设计应具有一定的灵活性和扩展性，以便在未来可以轻松添加新的功能模块。
鉴于时钟系统可能需要长时间运行，能耗是一个重要的考虑因素。
设计时应选择低功耗的元件，并优化电源管理策略，以延长电池寿命或减少能源消耗。
在满足上述所有要求的同时，还需要控制成本，确保产品的市场竞争力。
这可能涉及到对单片机的编程优化、选择性价比高的外围元件等措施。
通过满足上述设计要求，我们可以确保开发出一个功能完善、稳定可靠、用户友好、易于扩展、节能环保且成本效益高的STC89C52单片机时钟系统。
基于STC89C52多功能电子时钟系统程序+原理图
一、设计任务设计制作一台以控制器为核心的多功能电子时钟系统二、设计要求：①．系统具有3种工作模式状态（正常时钟显示模式、系统校准模式、秒表计时模式）；系统所有功能，均能够通过上位PC机对其操作修改与实时动态显示。
（PC主机端可利用高级语言进行人机界面设计）②．在正常时钟显示模式时，时钟具有显示年、月、日、时、分、秒的功能。
③．在正常时钟显示模式时，系统具有整点报时的功能，在离整点前10秒时，自动发出鸣叫声，步长1秒，每间隔1秒鸣叫一次，前4响是低音，后1响为高音，共鸣叫5次，最后1响结束时为整点。
高音频率为1KHz；④．在系统校准模式时，系统具有快速校准时间的功能。
⑤．在秒表计时模式时，可兼做比赛时间记录表。
秒表记时的精度为0.1秒，由3个键分别控制秒表的启动、清零、记录功能，可连续记录3组时间，并能够显示记录时间。
⑥．系统显示器采用LCD液晶显示器1602或其它显示器件，并采用键盘对相关数据进行设置与操作。
原理图设计制作一台以控制器为核心的多功能电子时钟系统二、设计要求：①．系统具有3种工作模式状态（正常时钟显示模式、系统校准模式、秒表计时模式）；系统所有功能，均能够通过上位PC机对其操作修改与实时动态显示。
（PC主机端可利用高级语言进行人机界面设计）（注：此三种模式可以通过SET键盘来回切换，在正常时钟模式，第二排显示S:time，校准模式显示S：adjst，秒表模式，是TN~T3：四个秒表模式）；②．在正常时钟显示模式时，时钟具有显示年、月、日、时、分、秒的功能。
（注：这个已经全部显示了，含星期）③．在正常时钟显示模式时，系统具有整点报时的功能，在离整点前10秒时，自动发出鸣叫声，步长1秒，每间隔1秒鸣叫一次，前4响是低音，后1响为高音，共鸣叫5次，最后1响结束时为整点。
高音频率为1KHz；（注：这个都实现了，要验证的话就是将时钟调整到59分后验证即可）④．在系统校准模式时，系统具有快速校准时间的功能。
电子时钟设计-DS1302+1602+可调闹钟+程序清单之欧阳引擎创编
摘要欧阳引擎（2021.01.01）随着单片机技术的飞速发展，在其推动下，现代的电子产品几乎渗透到了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高。
时间就是金钱、时间就是生命、时间就是胜利……，准确的掌握时间和分配时间对人们来说至关重要，时钟是我们生活中必不可少的工具。
电子钟的设计方法有很多种，但是基于单片机并通过LCD显示的电子时钟具有编程灵活、精确度高、便于携带、显示直观等特点。
利用STC89C52单片机对DS1302时钟芯片进行读写操作并通过1602字符液晶显示实时时钟信息，这样便构成了一个单片机电子时钟。
关键词：单片机，电子时钟，STC89C52，蜂鸣器ABSTRACTWith the rapid development of microcomputer technology in its promotion, modern electronics into almost all areas of society, a strong impetus to the development of social productive forces and social improvement in the level of information, but also to further improve the performance of modern electronic products.Time is a money, time is life, time is victory… Accurate grasp of time and allocation of time is crucial to people, The clock is necessary in our life tools . Clock Design There are many ways, however, produced by single chip electronic clock is more flexible programming, and easy expansion of electronic capabilities, high accuracy, easy to carry, display visual and so on.In this paper, through the use of STC89C52 microcontroller by DS1302 clock chips for reading and writing operation and through 1602 character liquid crystal display real-time clock information so that forming a single chip electronic clock.Key Words: Microcontroller，STC89C52，Electronic clock，buzzer目录绪论---------------------------------------------------------------0概述---------------------------------------------0研究目的-----------------------------------------0第1章设计要求与方案论证--------------------------------01.1 设计要求-------------------------------------01.2 系统基本方案选择和论证-----------------------11.2.1 单片机芯片的选择方案和论证---------------------11.2.2 显示模块选择方案和论证—————————————---11.2.3 时钟芯片的选择方案和论证-----------------------21.3 电路设计最终方案决定----------------------------------2第2章主要元件介绍-----------------------------------------32.1 STC89C52以及最小系统介绍--------------------32.1.1 STC89C52主要功能及PDIP封装----------------------22.1.2 STC89C52引脚介绍-----------------------------------22.1.3 STC89C52最小系统-----------------------------------42.2 DS1302时钟芯片以及集成时钟模块介绍----------52.2.1 DS1302概述------------------------------------------62.2.2 DS1302引脚介绍-------------------------------------62.2.3 DS1302使用方法-------------------------------------62.2.4 时钟集成模块内部原理图以及实物图--------------82.3 1602字符液晶以及显示模块介绍-----------------82.3.1 1602液晶概述-----------------------------------------82.3.2 1602引脚介绍---------------------------------------92.3.3 1602字符液晶使用方法------------------------------102.3.4 LCD显示模块原理图-----------------------------13第3章系统硬件设计—————————————123.1 电路设计框图--------------------------------133.2 系统硬件概述--------------------------------13第4章系统的软件设计-------------------------------------13欧阳引擎创编 2021.01.014.1 程序流程框图--------------------------------14第5章系统测试与总结----------------------------175.1 系统测试------------------------------------175.2 总结----------------------------------------17致谢--------------------------------------------------------------18参考文献-------------------------------------18源程序清单-----------------------------------18附录-----------------------------------------35欧阳引擎创编 2021.01.01绪论概述时间，对人们来说是非常宝贵的，准确的掌握时间和分配时间对人们来说至关重要。
论文_单片机电子时钟的设计 含设计图
单片机电子时钟的设计摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。
关键词：单片机 AT89S51 电子时钟数码管Design of the singlechip electronics clockAbstractSingle slice machine from published in 70's for 20 centuries, is compare with its very high function price, is value by people and pay attention to, apply very widely, develop very quickly. Single slice the machine physical volume is small,the weight is light,the anti- interference ability is strong,the environment haven't high request,the price is cheap,the credibility is high,vivid good,develop more easy. In order to having an above-mentioned advantage, at the our country, single slice the machine is broadly applied already to turn an equipment at industrial automation control,automatic examination,intelligence instrument appearance,home appliances,electric power electronics,the machine electricity integral whole etc. each aspect, but 51 machines is is a typical model most and have a representative most in each machine of a kind. This graduation design passes to its study and application, Take the AT89S51 chips as core, assist with the electric circuit of the necessity, design a simple electronics clock, it from the 4.5 V direct current power supply power supply, pass the figures tube can accurate manifestation time, adjust time。
基于单片机的电子时钟的设计
基于单片机的电子时钟的设计基于单片机的电子时钟是一种采用单片机作为主控芯片的数字显示时钟。
它能够准确显示时间，并可以通过编程实现其他功能，如闹钟、倒计时、温湿度显示等。
本文将介绍基于单片机的电子时钟的设计原理、硬件电路和软件编程等内容。
1.设计原理基于单片机的电子时钟的设计原理是通过单片机的计时器和定时器模块来实现时间的计数和显示。
单片机的计时器可以通过设定一个固定的时钟频率进行计数，而定时器可以设定一个固定的计数值，当计数到达设定值时，会触发一个中断，通过中断服务程序可以实现时间的更新和显示。
2.硬件电路基于单片机的电子时钟的硬件电路主要包括单片机、显示模块、按键模块和时钟模块。
其中，单片机作为主控芯片，负责控制整个电子时钟的运行；显示模块一般采用数字管或液晶屏，用于显示时间；按键模块用于设置和调整时间等功能；时钟模块用于提供稳定的时钟信号。
3.软件编程基于单片机的电子时钟的软件编程主要分为初始化和主程序两个部分。
初始化部分主要是对单片机进行相关寄存器的设置，包括计时器和定时器的初始化、中断的使能等；主程序部分是一个循环程序，不断地进行时间的计数和显示。
3.1初始化部分初始化部分首先要设置计时器模块的时钟源和计数模式，一般可以选择内部时钟或外部时钟作为时钟源，并设置计时器的计数模式，如自动重装载模式或单次模式；然后要设置定时器模块的计数值，一般可以通过设定一个固定的计数值和计数频率来计算出定时时间；最后要设置中断使能，使得当定时器计数器达到设定值时触发一个中断。
3.2主程序部分主程序部分主要是一个循环程序，通过不断地读取计时器的计数值，并计算得到对应的时间，然后将时间转换成显示的格式，并显示在显示模块上。
同时，还可以通过按键来实现时间的设置和调整功能，如增加和减少小时和分钟的值，并保存到相应的寄存器中。
4.功能扩展-闹钟功能：设置闹钟时间，并在设定的时间到达时触发报警；-温湿度显示：通过连接温湿度传感器，实时显示当前的温度和湿度数据；-倒计时功能：设置一个倒计时的时间，并在计时到达时触发相应的动作。
